Ürün türü	HF hareket dedektörlü iç mekan armatürü
Marka	Steinel
Model	RS M1 S
Besleme	220-240 V, 50/60 Hz
Güç tüketimi (P_on)	8,80 W
Işık akısı	759 lm
Işık verimliliği	86 lm/W
Renk sıcaklığı	3 000 K (sıcak beyaz)
Renk geriverim indeksi (CRI)	82
Ortalama ömür (L70B50, 25°C)	60 000 h
Algılama teknolojisi	HF 5,8 GHz, iletim gücü ~1 mW
Algılama açısı	360° ile 160° açılma açısı
Algılama menzili	∅ 3 ila 8 m
Gecikme süresi	5 s ila 15 dk
Tetikleme eşiği	2 ila 2 000 lx
Oryantasyon ışığı fonksiyonu	%10 ışık gücü
Koruma sınıfı	IP20
Koruma sınıfı	II
Ortam sıcaklığı	-10 °C ila +40 °C
Teslimat içeriği	Armatür, 3 vida, 3 dübel, 3 ara parça
Üretici garantisi	3 yıl
Montaj	Tavana veya duvara, yalnızca iç mekan
Bakım	Yumuşak bir bezle temizleyin; herhangi bir müdahaleden önce gücü kesin
Onarılabilirlik	Değiştirilemez ışık kaynağı; arıza durumunda tüm üniteyi değiştirin

Sık sorulan sorular - RS M1 S STEINEL

Algılama menzili nasıl ayarlanır?

Kasa üzerinde bulunan menzil ayar düğmesini (H) kullanın. Maksimum 8 m menzil için sonuna kadar çevirin, minimum 2,5 m için ters yöne çevirin. Menzil, 2,5 m montaj yüksekliğinde zeminde ölçülür.

Gecikme süresi (ışık süresi) nasıl ayarlanır?

Gecikme düğmesini (F) 5 saniye (minimum) ile 15 dakika (maksimum) arasında çevirin. Zamanlayıcı, süre dolmadan önce her hareket algılamada sıfırlanır.

Tetikleme eşiği (parlaklık hassasiyeti) nasıl ayarlanır?

Tetikleme eşiği düğmesi (I) 2 lx (gece çalışması) ile 2000 lx (gündüz çalışması) arasında ayarlanır. Gündüz testi için güneş konumuna getirin.

Oryantasyon ışığı nasıl etkinleştirilir?

Oryantasyon ışığı düğmesini (J) ay konumuna getirerek %10 ışık gücünde oryantasyon ışığını etkinleştirin. 0 konumunda oryantasyon ışığı devre dışıdır. Oryantasyon ışığı, ortam parlaklığı ayarlanan eşiğin altına düştüğünde yanar.

Sürekli açık modu nasıl kullanılır?

Ana şalter ile gücü kesip iki kez üst üste (0,2 ila 1 saniye içinde) tekrar açarak 4 saat süreyle sürekli açık modunu etkinleştirin. Kapatmak için tek bir kesme/açma yapın.

Armatür yanmazsa ne yapmalıyım?

Ana şalterin açık olduğunu, sigortanın atmadığını ve tetikleme eşiğinin doğru ayarlandığını kontrol edin. Gücün geri geldiğinden ve kabloların doğru bağlandığından emin olun.

Armatür sönmezse ne yapmalıyım?

Algılama bölgesinde sürekli hareket olmadığından emin olun. Gerekirse menzili veya hassasiyeti azaltın. Sorun devam ederse elektrik tesisatını kontrol edin.

Armatür algılanabilir hareket olmadan yanarsa ne yapmalıyım?

Kasanın sağlam şekilde monte edildiğinden ve titreşmediğinden emin olun. Algılama bölgesini kontrol edin: bir duvarın arkasındaki hareketler veya yakındaki küçük nesneler dedektörü tetikleyebilir. Gerekirse menzili ayarlayın.

Armatür tavana veya duvara nasıl monte edilir?

Elektrik gücünü kesin. Delikleri işaretleyin, delin ve dübelleri yerleştirin. Kabloları (L, N, PE) şemaya göre bağlayın. Kasayı sabitleyin, ardından difüzörü takmadan önce ayarları yapın. WLAN yönlendiricilerden en az 3 m mesafe bırakın.

Arıza durumunda ne yapmalıyım?

Kullanım kılavuzundaki arıza tablosuna bakın:
- Armatür yanmıyorsa: sigorta, anahtar ve ayarları kontrol edin.
- Sönmüyorsa: algılama bölgesini kontrol edin.
- Sebepsiz yanıyorsa: montajı ve bölgeyi kontrol edin. Sorun devam ederse bir uzmana başvurun.

KULLANIM KILAVUZU RS M1 S STEINEL

Farvegengivelsesindeks R

a = 82

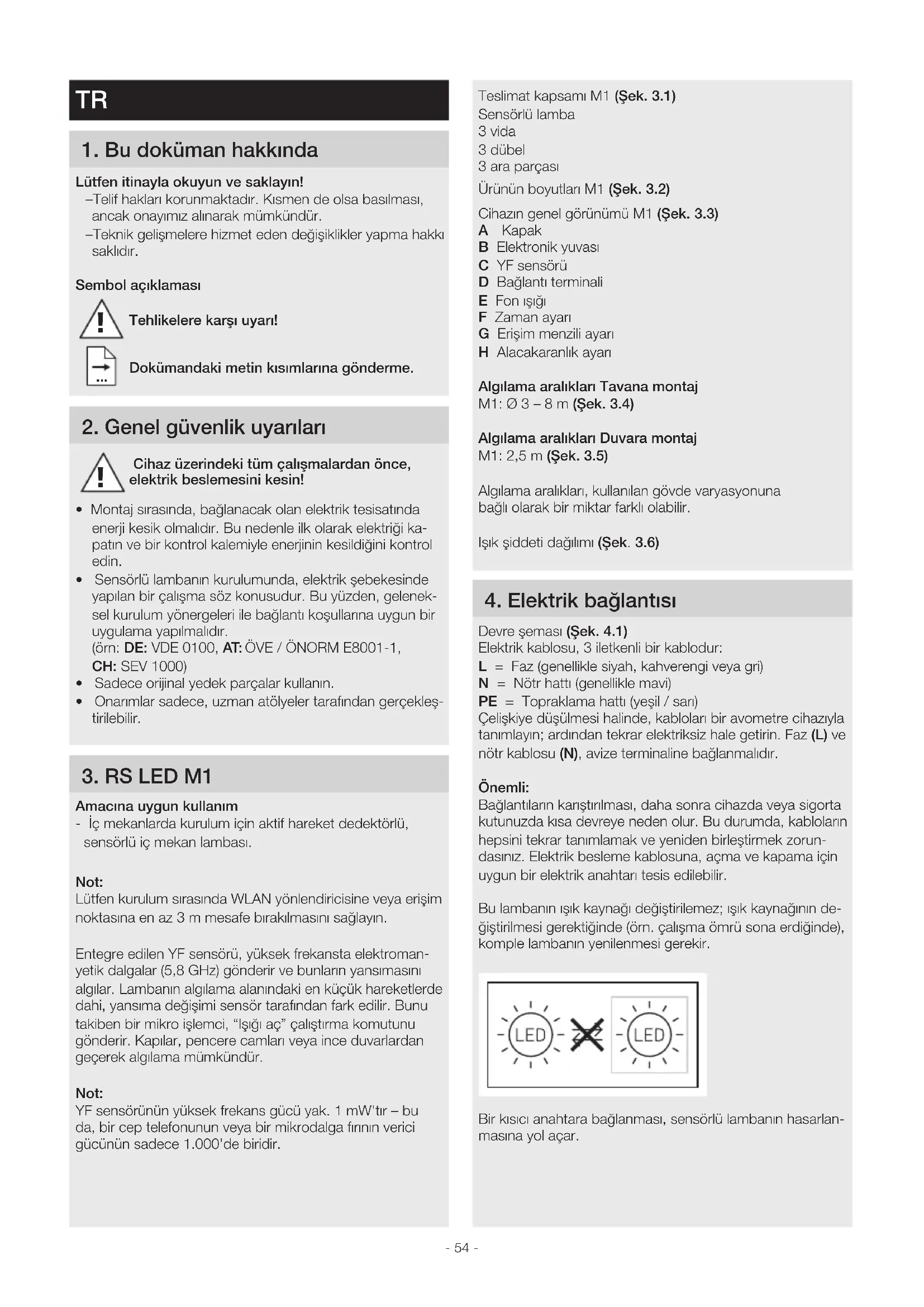

1. Bu doküman hakkında

Lütfen itinayla okuyun ve saklayın!

-Telif hakları korunmaktadır. Kısmen de olsa basılması, ancak onayımız alınarak mümkündür.

-Teknik gelişmelere hizmet eden değişiklikler yapma hakkı saklıdır.

Sembol açıklaması

Tehlikelere karşı uyarı!

Dokümandaki metin kısımlarına gönderme.

2. Genel güvenlik uyarıları

Cihaz üzerindeki tüm çalışmalardan önce, elektrik beslemesini kesin!

• Montaj sırasında, bağlanacak olan elektrik tesisatında enerji kesik olmalıdır. Bu nedenle ilk olarak elektriği kapatın ve bir kontrol kalemiyle enerjinin kesildiğini kontrol edin.
• Sensörlü lambanın kurulumunda, elektrik şebekesinde yapılan bir çalışma söz konusudur. Bu yüzden, geleneksel kurulum yönergeleri ile bağlantı koşullarına uygun bir uygulama yapılmalıdır.
  (örn: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)
• Sadece orijinal yedek parçalar kullanın.
• Onarımlar sadece, uzman atölyeler tarafından gerçekleştirilebilir.

3. RS LED M1

Amacına uygun kullanım

- İç mekanlarda kurulum için aktif hareket dedektörlü, sensörlü iç mekan lambası.

Not:

Lütfen kurulum sırasında WLAN yönlendiricisine veya erişim noktasına en az 3 m mesafe bırakılmasını sağlayın.

Entegre edilen YF sensörü, yüksek frekansta elektroman-yetik dalgalar (5,8 GHz) gönderir ve bunların yansımasını algılar. Lambanın algılama alanındaki en küçük hareketlerde dahi, yansıma değişimi sensör tarafından fark edilir. Bunu takiben bir mikro işlemci, “Işığı aç” çalıştırma komutunu gönderir. Kapılar, pencere camları veya ince duvarlardan geçerek algılama mümkündür.

Not:

YF sensörünün yüksek frekans gücü yak. 1 mW'tır – bu da, bir cep telefonunun veya bir mikrodalga fırının verici gücünün sadece 1.000'de biridir.

Teslimat kapsamı M1 (Şek. 3.1)

Sensörlü lamba

3 vida

3 dübel

3 ara parçası

Ürünün boyutları M1 (Şek. 3.2)

Cihazın genel görünümü M1 (Şek. 3.3)

A Kapak

B Elektronik yuvası

C YF sensörü

D Bağlantı terminali

E Fon ışığı

F Zaman ayari

G Erişim menzili ayarı

H Alacakaranlık ayarı

Algılama aralıkları Tavana montaj

M1: ∅ 3 - 8 m (Şek. 3.4)

Algılama aralıkları Duvara montaj

M1: 2,5 m (Şek. 3.5)

Algılama aralıkları, kullanılan gövde varyasyonuna bağlı olarak bir miktar farklı olabilir.

Işık şiddeti dağılımı (Şek. 3.6)

4. Elektrik bağlantısı

Devre şeması (Şek. 4.1)

Elektrik kablosu, 3 iletkenli bir kablodur:

L = Faz (genellikle siyah, kahverengi veya gri)

N = Nötr hatti (genellikle mavi)

PE = Topraklama hattı (yeşil / sari)

Çelişkiye düşülmesi halinde, kabloları bir avometre cihazıyla tanımlayın; ardından tekrar elektriksiz hale getirin. Faz (L) ve nötr kablosu (N), avize terminaline bağlanmalıdır.

Önemli:

Bağlantıların karıştırılması, daha sonra cihazda veya sigorta kutunuzda kısa devreye neden olur. Bu durumda, kabloların hepsini tekrar tanımlamak ve yeniden birleştirmek zorundasınız. Elektrik besleme kablosuna, açma ve kapama için uygun bir elektrik anahtarı tesis edilebilir.

Bu lambanın ışık kaynağı değiştirilemez; ışık kaynağının değiştirilmesi gerektiğinde (örn. çalışma ömrü sona erdiğinde), komple lambanın yenilenmesi gerekir.

Bir kısıcı anahtara bağlanması, sensörlü lambanın hasarlanmasına yol açar.

5. Montaj

• Bütün yapı parçalarında hasar kontrolü yapın.
• Hasarlar olduğunda, ürünü işletme almayın.
• Sensörlü lambanın montajı sırasında, titreşime maruz kalmayacak şekilde sabitlenmesine dikkat edilmelidir.
• Erişim menzilini ve hareketlerin algılanmasını göz önüne alarak, uygun montaj yerini seçin.

Montaj adımları

• Elektrik beslemesini kapatın (Şek. 4.1)
• Delik yerlerini işaretleyin (Şek. 5.1)
• Delikleri delin ve dübelleri yerleştirin (Şek. 5.2)
• Sıva altı besleme kablosu ile montaj (Şek. 5.3)
• Sıva üstü besleme kablosu ile montaj (Şek. 5.4)
• Bağlantı kablosunu bağlayın (Şek. 5.5)
  • Elektrik beslemesini açın (Şek. 5.7)
• Ayarları yapın (Şek. 5.6)
• Ayarlar → “6. Fonksiyon”
• Kapağı oturtun (Şek. 5.7)

6. Fonksiyon

Fabrika ayarları:

Zaman ayarı: 5 saniye

Erişim menzili ayarı: M1: maks. 8 m

Alacakaranlık ayarı: 2.000 Lux

Fon ışığı: KAPALI

Gövde monte edildikten ve elektrik bağlantısı yapıldıktan sonra, sensörlü lamba işletme alınabilir. Elektrik anahtarı yardımıyla manüel olarak devreye alınması sırasında lamba, öğrenme aşaması için 10 saniye sonra kendiliğinden kapanır ve sensörlü işletim için etkin hale geçer. Elektrik anahtarına yeniden basılması gerekli değildir.

Ayar düğmesi fonksiyonu (Şek. 6.1)

Zaman ayarı (Ardıl çalıştırma süresi) (Şek. 6.1 / G)

Lambanın istenen aydınlatma süresi, yak. 5 saniye ile maks. 15 dakika arasında kademesiz olarak ayarlanabilir. Bu süre bitmeden önce algılanan her hareketle birlikte, saat yeniden çalışmaya başlar.

Açıklama:

Lambanın her durduruluşunu takiben yak. 1 saniye boyunca yeni bir hareket algılaması yapılmaz. Ancak bu sürenin bitimiyle birlikte lamba, hareket halinde ışığı tekrar açar. Algılama alanının ayarı sırasında ve fonksiyon testi için, en kısa sürenin ayarlanması önerilmektedir.

Erişim menzili ayarı (duyarlılık) (Şek. 6.1 / H)

Menzil tanımıyla, 2,50 m yüksekliğe montajı halinde elde edilecek olan algılama alanını ifade eden, zemindeki yaklaşık daire çapı kastedilmektedir.

-Ayar düğmesi maksimumda = maks. menzil (M1: 8 m)
-Ayar düğmesi minimumda = min. menzil (M1: 2,5 m)

Alacakaranlık ayarı (tepkime eşiği) (Şek. 6.1 / I)

Lambanın istenen tepkime eşigi, yak. 2 – 2.000 Lux arasında kademesiz olarak ayarlanabilir.

-Ayar düğmesi konumunda = Gün ışığı işletimi (parlak-lığa bağlı olmadan)

-Ayar düğmesi konumunda = Alacakaranlık işletimi (yak. 2 Lux)

Kapsama alanının ayarı sırasında ve gün ışığında fonksiyon testi için, ayar düğmesi konumunda durmalıdır.

Temel aydınlatma fonksiyonu (Şek. 6.1 / J)

Fon ışığı fonksiyonu, ayarlanmış olan parlaklık değerine erişildiğinde ışık gücünün yak. % 10'u ile bir aydınlatmayı mümkün kılar.

Algılama alanında bir hareket halinde ışık, ayarlanan süre boyunca % 100 parlaklıkta çalıştırılır.

Ayarlanan çalışma süresi sona erdikten sonra ışık tamamen kapatılır. Ayarlanmış olan parlaklık değerine tekrar erişildiği takdirde, fon ışığı tekrar çalıştırılır.

-Ayar düğmesi konumunda = Fon ışığı AÇIK - Ayar düğmesi 0 konumunda = Fon ışığı KAPALI

Parlaklık sınırının altına düşüldüğünde, fon ışığı AÇIK konumdadır. Gün ışığı işletimi etkin haldeyken, fon ışığı daima AÇIK konumdadır.

Fon ışığı, ortam parlaklığını ölçmek için her saat aralığıyla kapanır. Kısa süre sonra fon ışığı tekrar açılır.

Sürekli ışık fonksiyonu

Elektrik besleme kablosuna opsiyonel bir elektrik anahtarı monte edildiğinde, kolayca açma ve kapamanın yanı sıra şu fonksiyonlar da mümkündür:

Sürekli ışık işletimi (Şek. 6.2)

1) Sürekli ışığın açılması:

Anahtar 2 × KAPALI ve AÇIK. Lamba 4 saat süreyle sürekli ışığa ayarlanır. Ardından, otomatik olarak tekrar sensörlü işletme geçer.

2) Sürekli ışığın kapatılması:

Anahtar 1 × KAPALI ve AÇIK. Lamba kapanır ya da sensörlü işletme geçer.

Önemli:

Anahtarlama işlemleri 0,2 ile 1 saniye aralığında yapılmalıdır.

7. Tasfiye

Elektrikli cihazlar, aksesuar ve ambalajlar, çevre dostu bir dönüşüme gönderilmelidir.

Elektrikli cihazları evsel atıkların içine atmayın!

Sadece AB ülkeleri için

Atık Elektrikli ve Elektronik Cihazlar Avrupa yönergesine ve bunun dönüşüğü ulusal yasaya göre, artık kullanılamayacak haldeki elektrikli cihazların ayrı toplanıp çevre dostu geri dönüşüm için gönderilmesi zorunludur.

Önemli: İşletim cihazı değiştirilemez.

8. Uygunluk Açıklaması

Bu vesileyle STEINEL GmbH, RS LED M1 kablosuz sistem türünün 2014/53/EU yönetmeliğine uygunluğunu beyan eder. AT Uygunluk Beyanı'nın tam metnini şu web adresinden temin edebilirsiniz: www.steinel.de

9. Üretici garantisi

Üretici garantisi STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Almanya

Bu STEINEL ürünü, büyük bir itinayla üretilmiş, fonksiyon ve güvenlik kontrolleri geçerli talimatlar uyarınca yapılmış ve ardından bir numune kontrolüne tabi tutulmuştur. STEINEL, kusursuz nitelik ve fonksiyon garantisi vermektedir. Garanti süresi 36 ay olup, kullanıcıya satış tarihi itibariyle başlar. Malzeme ve fabrikasyon hatalardan kaynaklanan kusurlar tarafımızca giderilmektedir; garanti hizmeti, tercihimize bağlı olarak kusurlu parçaların onarımı veya değişimi şeklinde gerçekleşir. Garanti hizmeti, aşınma parçalarındaki hasarları, usulüne aykırı uygulama veya bakım sonucunda meydana

gelen hasar ve kusurları kapsamaz. Yabancı cisimlere yansıyan dolaylı zararlar, garanti kapsamı dışındadır. Garanti yükümlülüğü ancak, cihazın açılmamış halde kısa hata açıklaması, kasa fişi veya faturasıyla (satış tarihi ve satıcı kaşesi) birlikte, tam ambalajlanmış şekilde ilgili servis istasyonuna gönderilmesi durumunda geçerlidir.

Onarım servisi:

Garanti süresinin dolması veya garanti kapsamına girmeyen kusurlar halinde, onarım olanağı konusunda lütfen en yakın servis istasyonuna danışınız.

3YIL ÜRETİCİ GARANTİSİ

1. Teknik özellikler

Boyutlar (Y × G × D) M1: 200 × 200 × 53 mm
Şebeke gerilimi 220 – 240 V, 50/60 Hz
Çekilen güç (Pon) 8,80 W
Işık akımı * M1: 759 lm
Verim M1: 86 lm/W
Standby Sensör (Psb) 0,39 W
Elektrik gücü 46,50 mA AC
Güç katsayısı 0,93
Renk sıcaklığı 3.000 K (sicak beyaz)
Renk yansıtma indeksi Ra = 82
Ortalama nominal hizmet ömrü L70B50 25 °C sıcaklıkta: > 60.000 saat
Renk tutarlılığı SDCM	Başlangıç değeri: 3
Işık şiddeti dağılımı
YF tekniği	5,8 GHz (sicaklıktan bağımsız, en küçük harekete bile tepki verir)
Kapsama açısı	160° menfez açısıyla birlikte 360°
Verici gücü	yak. 1 mW
Algılama menzili	∅ 3–8 m
Zaman ayarı	5 sn–15 dak
Alacakaranlık ayarı	2–2.000 Lux
Fon ışığı	10 %
Koruma türü	IP20
Koruma sınıfı II
Ortam sıcaklığı	-10 ila +40 °C
Enerji verimlilik sınıfı	Bu ürün, enerji verimliliği sınıfı “F” olan bir ışık kaynağı içerir.

11. İşletim arızaları

Arıza Nedeni Giderilmesi

Sensörlü lambada gerilim yok	■ Sigorta atmış, çalıştırılmamış,kablo kopuk■ Elektrik kablosunda kısa devre■ Muhtemelen, mevcut elektrik anahtarıkapalı	■ Sigortayı çalıştırın, değiştirin,elektrik şalterini çalıştırın, kabloyuavometre ile gözden geçirin■ Bağlantıları gözden geçirin■ Elektrik anahtarını çalıştırın
Sensörlü lamba devreye girmiyor	■ Alacakaranlık ayarı yanlış seçilmiş■ Elektrik anahtarı KAPALI■ Sigorta atmış	■ Yeniden ayarlayın■ Çalıştırın■ Sigortayı çalıştırın, değiştirin;gerekt. bağlantıyi kontrol edin
Sensörlü lamba kapanmıyor	■ Kapsama alanında sürekli hareket var ■ Alanı kontrol edin
Sensörlü lamba, hareket algılan-maksızın çalışıyor	■ Lamba harekete karşı güvenli monteedilmemiş■ Hareket mevcut, ancak izleyici tarafındanalgılanmıyor (duvar arkasında hareket,lambanın çok yakınında küçük bir objeninhareketi vb.)	■ Gövdeyi sıkı monte edin■ Alanı kontrol edin
Sensörlü lamba harekete rağmendevreye girmiyor	■ Hızlı hareketler, arızaların minimuma indi-rilmesi amacıyla bastırılıyor veya algılamaalanı çok küçük ayarlanmış■ Alacakaranlık ayarı yanlış seçilmiş	■ Alanı kontrol edin■ Yeniden ayarlayın
