INSTRUKCJA OBSŁUGI RS M1 S STEINEL

SK- 70 - Zakres dostawy M1 (rys.3.1) Lampa z czujnikiem 3 śruby 3 kołki 3 podkładki dystansowe Wymiary produktu M1 (rys.3.2) Przegląd urządzenia M1 (rys.3.3) A Osłona zakrywająca B Obudowa elektroniki C Czujnik HF D Zacisk przyłączeniowy E Światło podstawowe F Ustawianie czasu G Ustawianie zasięgu czujnika H Ustawianie progu czułości zmierzchowej Zasięgi wykrywania przy montażu na suficie M1: Ø 3 – 8 m (rys.3.4) Zasięgi wykrywania przy montażu na ścianie M1: 2,5 m (rys.3.5) Obszary wykrywania mogą się nieznacznie różnić, w zależności od stosowanej wersji obudowy. Rozkład natężenia światła (rys.3.6)

4. Przyłącze elektryczne

Schemat połączeń (rys.4.1) Przewód zasilający jest kablem 3-żyłowym: L = przewód fazowy (najczęściej czarny, brązowy lub szary) N = przewód zerowy (najczęściej niebieski) PE = przewód ochronny (zielono-żółty) Wrazie wątpliwości należy zidentyfikować kable próbni- kiem napięcia, anastępnie ponownie wyłączyć napięcie. Fazę (L) iprzewód neutralny (N) podłącza się do złączki elektrycznej typu kostka (łącznika świecznikowego). Ważne: Pomylenie przewodów jest przyczyną późniejsze- go zwarcia wurządzeniu lub wskrzynce bezpieczników. W takim przypadku należy jeszcze raz zidentyfikować poszczególne żyły przewodów iponownie je podłączyć. Wprzewodzie zasilającym można oczywiście zainstalować wyłącznik sieciowy do ręcznego włączania iwyłączania oświetlenia. Źródło światła tej lampy nie jest wymienne; jeżeli zajdzie konieczność wymiany źródła światła (np. po upłynięciu jego żywotności), należy wymienić całą lampę. Podłączenie do ściemniacza powoduje uszkodzenie lampy z czujnikiem.

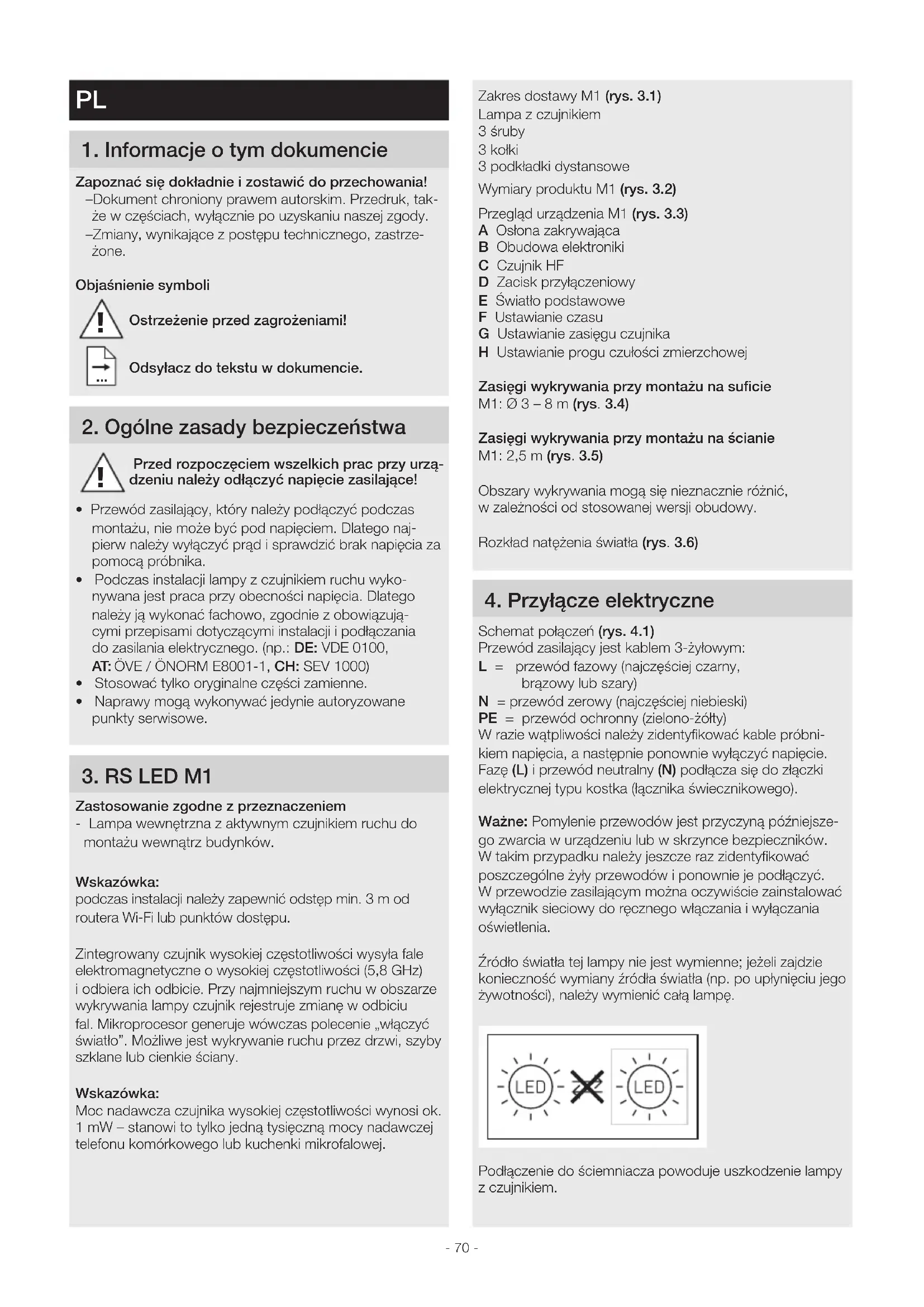

1. Informacje o tym dokumencie

Zapoznać się dokładnie izostawić do przechowania! – Dokument chroniony prawem autorskim. Przedruk, tak- że wczęściach, wyłącznie po uzyskaniu naszej zgody. – Zmiany, wynikające zpostępu technicznego, zastrze- żone. Objaśnienie symboli

Ostrzeżenie przed zagrożeniami!

Odsyłacz do tekstu wdokumencie.

2. Ogólne zasady bezpieczeństwa

Przed rozpoczęciem wszelkich prac przy urzą- dzeniu należy odłączyć napięcie zasilające!

• Przewód zasilający, który należy podłączyć podczas montażu, nie może być pod napięciem. Dlatego naj- pierw należy wyłączyć prąd i sprawdzić brak napięcia za pomocą próbnika.

• Podczas instalacji lampy z czujnikiem ruchu wyko- nywana jest praca przy obecności napięcia. Dlatego należy ją wykonać fachowo, zgodnie zobowiązują- cymi przepisami dotyczącymi instalacji ipodłączania do zasilania elektrycznego. (np.: DE:VDE0100, AT:ÖVE/ÖNORME8001-1, CH: SEV1000)

• Stosować tylko oryginalne części zamienne.

• Naprawy mogą wykonywać jedynie autoryzowane punkty serwisowe.

Zastosowanie zgodne zprzeznaczeniem - Lampa wewnętrzna z aktywnym czujnikiem ruchu do montażu wewnątrz budynków. Wskazówka: podczas instalacji należy zapewnić odstęp min. 3 m od routera Wi-Fi lub punktów dostępu. Zintegrowany czujnik wysokiej częstotliwości wysyła fale elektromagnetyczne owysokiej częstotliwości (5,8GHz) iodbiera ich odbicie. Przy najmniejszym ruchu wobszarze wykrywania lampy czujnik rejestruje zmianę wodbiciu fal. Mikroprocesor generuje wówczas polecenie „włączyć światło”. Możliwe jest wykrywanie ruchu przez drzwi, szyby szklane lub cienkie ściany. Wskazówka: Moc nadawcza czujnika wysokiej częstotliwości wynosi ok. 1 mW – stanowi to tylko jedną tysięczną mocy nadawczej telefonu komórkowego lub kuchenki mikrofalowej. !- 71 -

• Sprawdzić wszystkie elementy pod kątem uszkodzenia.

• Wprzypadku uszkodzeń nie uruchamiać produktu.

• Przy montażu lampy z czujnikiem należy zwrócić na to uwagę, aby zamontować ją w miejscu nie podlegającym wstrząsom i drganiom.

• Wybrać odpowiednie miejsce montażu zuwzględnie- niem zasięgu iwykrywania ruchu Czynności montażowe

• Wyłączyć zasilanie (rys.4.1)

• Zaznaczyć otwory do wywiercenia (rys.5.1)

• Wywiercić otwory iwłożyć kołki (rys.5.2)

• Montaż w przypadku przewodu podtynkowego (rys.5.3)

• Montaż w przypadku przewodu natynkowego (rys.5.4)

• Podłączyć kabel przyłączeniowy (rys.5.5)

• Włączyć zasilanie (rys.5.7)

• Dokonać ustawień (rys. 5.6) – Ustawienia „6. Działanie”

• Założyć osłonę (rys.5.7)

Ustawienia fabryczne: Ustawienie czasu: 5 sekund Ustawianie zasięgu czujnika: M1: max. 8 m Ustawianie progu czułości zmierzchowej: 2.000 luksów Światło podstawowe: WYŁ. Po całkowitym zamontowaniu obudowy ipodłączeniu jej do zasilania sieciowego, można uruchomić lampę zczujni- kiem. Lampa włączona ręcznie za pomocą włącznika sie- ciowego wyłącza się po 10-sekundowej fazie samoregulacji ijest aktywna wtrybie pracy czujnika. Nie ma potrzeby ponownego naciskania włącznika sieciowego. Funkcja pokrętła regulacyjnego (rys.6.1) Ustawienia czasu (czas opóźnienia) (rys. 6.1/G) Wymagany czas świecenia lampy można ustawić płynnie wzakresie od ok.5sekund do maks.15minut. Każdy ruch wykryty przed upływem tego czasu powoduje ponow- ne uruchomienie zegara. Wskazówka: Po każdym wyłączeniu lampy ponowne wykrywanie ruchów zostaje przerwane na czas ok.1sekundy. Dopiero po upływie tego czasu lampa może włączać światło po wykryciu ruchu. Podczas ustawiania zasięgu wykrywania ipodczas wyko- nywania testu działania zaleca się ustawienie najkrótszego czasu. Ustawianie zasięgu (czułości) (rys. 6.1/H) Pod pojęciem zasięgu należy rozumieć obszar okształcie koła na podłożu, który przy montażu na wysokości 2,5m tworzy obszar wykrywania. – Pokrętło regulacyjne maksymalnie = maks. zasięg (M1: 8m) – Pokrętło regulacyjne minimalnie = min. zasięg (M1: 2,5m) Ustawienie czułości zmierzchowej (progu zadziałania) (rys.6.1/I) Wymagany próg czułości zmierzchowej lampy można usta- wić bezstopniowo wzakresie od ok. 2 do 2.000luksów. – Pokrętło regulacyjne ustawione wpozycji = praca przy świetle dziennym (niezależnie od stopnia jasności) – Pokrętło regulacyjne ustawione na = praca o zmierz- chu (ok. 2 luksy) Podczas ustawiania zasięgu czujnika itestu działania przy świetle dziennym należy obrócić pokrętło regulacyjne do pozycji . Funkcja podstawowego oświetlenia (rys. 6.1/J) Funkcja oświetlenia podstawowego umożliwia oświetlenie z mocą ok. 10% światła, jeżeli osiągnięta zostanie usta- wiona wartość jasności. Po wykryciu ruchu wobszarze wykrywania światło zostaje włączone na ustawiony czas ze 100% jasnością. Po upłynięciu ustawionego czasu światło wyłączy się cał- kowicie. Jeżeli ustawiona jasność nadal zostaje osiągnięta, światło podstawowe zostanie ponownie włączone. – Pokrętło regulacyjne ustawione na = światło podstawowe włączone – Pokrętło regulacyjne ustawione na 0 = światło podstawowe wyłączone Światło podstawowe jest włączone, jeżeli nie zostanie osiągnięta wartość graniczna jasności. W przypadku ak- tywowanego trybu światła dziennego światło podstawowe jest zawsze włączone. Światło podstawowe wyłącza się raz na godzinę, aby zmierzyć jasność otoczenia. Po krótkim czasie światło podstawowe włącza się ponownie. Funkcja stałego świecenia Jeżeli wprzewodzie zasilającym zostanie zamontowany opcjonalny wyłącznik sieciowy, to oprócz zwykłego włącza- nia iwyłączania możliwe jest wykonywanie następujących funkcji: Tryb stałego świecenia (rys. 6.2)

1) Włączanie stałego świecenia:

wyłącznik 2×WYŁ. i WŁ. Lampa ustawiona jest na 4 godziny na tryb stałego świecenia. Następnie przechodzi automatycznie na tryb pracy czujnika.

2) Wyłączanie stałego świecenia:

wyłącznik 1×WYŁ. i WŁ. Lampa gaśnie lub przechodzi na tryb pracy czujnika. Ważne: Częstotliwość przełączania musi mieścić się w zakresie od 0,2 do 1sekundy.

Urządzenia elektryczne, akcesoria i opakowania należy oddać do recyklingu przyjaznego środowisku. Nie wyrzucać urządzeń elektrycznych wraz zodpadami z gospodarstw domowych! PL- 72 - Tylko dla krajów UE Zgodnie z obowiązującymi dyrektywami europejskimi w sprawie zużytych urządzeń elektrycznych i elektronicznych oraz ich wdrażaniu do prawa krajowego nienadające się do użytkowania urządzenia elektryczne należy odbierać osobno i poddawać recyklingowi w sposób przyjazny środowisku. Ważne: Układ sterowania nie jest wymienny.

8. Deklaracja zgodności z normami

Niniejszym STEINEL GmbH deklaruje, że typ urządzenia radiowego RS LED M1 spełnia wymogi dyrek- tywy 2014/53/UE. Pełen tekst deklaracji zgodności UE dostępny jest pod adresem internetowym: www.steinel.de

9. Gwarancja producenta

Gwarancja producenta STEINEL GmbH, Dieselstraße 80- 84, DE-33442 Herzebrock-Clarholz, Niemcy Wszystkie produkty STEINEL spełniają najwyższe standardy jakości. Z tego powodu z przyjemnością, jako producent udzielamy Państwu, czyli klientowi końcowemu, gwarancji zgodnie z poniższymi warunkami: Gwarancja obejmuje brak wad, które w możliwy do zweryfi- kowania sposób wynikają z błędów materiałowych lub produkcyjnych oraz które zostaną nam zgłoszone nie- zwłocznie po wykryciu i w okresie obowiązującej ochrony gwarancyjnej. Gwarancja obejmuje wszystkie produkty STEINEL, które będą zakupione i użytkowane w Polsce, z wyłączeniem produktów STEINEL Proesional. Mogą Państwo dokonać wyboru, w jaki sposób świadc- zone będą usługi gwarancyjne – poprzez bezpłatną usługę naprawy, bezpłatną wymianę (ew. na model kolejny o tej samej lub wyższej jakości) lub wystawienie uznaniowego dokumentu korygującego. Okres gwarancyjny na nabyty przez Państwa produkt STEINEL wynosi 3lata (w przypadku produktów serii XLED home 5lat) i w każdym przypadku rozpoczyna się od daty zakupu produktu. Ponosimy koszty transportu, ale nie bierzemy odpowie- dzialności za ryzyko transportowe związane z przesyłką zwrotną. Ustawowe prawa przysługujące w razie występowania wad, nieodpłatność Opisane tu świadczenia obowiązują dodatkowo do usta- wowych roszczeń z tytułu rękojmi, włączając szczególne przepisy dotyczące ochrony konsumenta, i nie ograniczają ich ani nie zastępują. Z ustawowych praw, przysługu- jących w przypadku wystąpienia wad, korzystają Państwo nieodpłatnie. Odstępstwa od gwarancji Gwarancją nie są objęte stanowczo żadne wymienialne żarówki. Poza tym gwarancja nie obejmuje: – w przypadku zużycia części produktu uwarunkowanego eksploatacją lub innego naturalnego zużycia, bądź wad produktów STEINEL, które wynikają z uwarunkowanego eksploatacją lub innego naturalnego zużycia, – w przypadku użytkowania produktu niezgodnie z prze- znaczeniem lub w sposób nieprawidłowy bądź nieprze- strzegania wskazówek dotyczących użytkowania, – jeżeli samowolnie dokonano dobudowy lub przebudowy, bądź innych modyfikacji produktu, lub wady wynikają ze stosowania akcesoriów, części zamiennych i uzupełnia- jących, które nie są oryginalnymi produktami STEINEL, – jeżeli konserwacja i pielęgnacja produktów nie była wykonywana zgodnie z instrukcją obsługi, – jeżeli montażu i instalacji nie wykonano zgodnie z wyty- cznymi dotyczącymi instalacji STEINEL, – w przypadku szkód lub strat powstałych podczas transportu. Obowiązywanie polskiego prawa Obowiązuje polskie prawo z wyłączeniem Konwencji Narodów Zjednoczonych o międzynarodowej sprzedaży towarów (CISG). Dochodzenie roszczeń Jeżeli chcą Państwo skorzystać z gwarancji, prosimy o przesłanie produktu w stanie kompletnym, wraz z oryginal- nym dowodem zakupu, który musi zawierać datę zakupu i oznaczenie produktu, do swojego sprzedawcy lub bezpo- średnio do nas: „LŁ” Spółka z ograniczoną odpowiedzial- nością sp. k. dawniej „Lange Łukaszuk” spółka jawnaBy- ków, ul. Wrocławska 43, 55-095 Mirków, Poland. Z tego powodu zalecamy staranne przechowywanie dowodu za- kupu aż do momentu upływu okresu gwarancyjnego.

Wymiary (wys.xszer.xgł.) M1: 200×200×53 mm Napięcie zasilające 220 – 240 V, 50/60 Hz Pobór mocy (Pon) 8,80 W Strumień świetlny* M1: 759 lm Wydajność M1: 86 lm/W Czujnik trybu czuwania (Psb) 0,39 W Prąd sieciowy 46,50mAAC GWARANCJI

GWARANCJI LATA PRODUCENTA GWARANCJI LAT PRODUCENTA- 73 - Usterka Przyczyna Usuwanie brak napięcia zasilającego lampę z czujnikiem ruchu ■ zadziałał bezpiecznik, niewłączony wyłącznik sieciowy, przerwany przewód ■ zwarcie w przewodzie zasilającym ■ ewentualnie zainstalowany wyłącznik sieciowy jest wyłączony ■ włączyć, wymienić bezpiecznik; włączyć wyłącznik sieciowy, sprawdzić przewód próbnikiem napięcia ■ sprawdzić podłączenia elektryczne ■ włączyć wyłącznik sieciowy lampa z czujnikiem ruchu nie włącza się ■ nieprawidłowo ustawiona czułość zmierzchowa czujnika ■ wyłączony wyłącznik sieciowy ■ zadziałał bezpiecznik ■ ustawić na nowo ■ włączyć ■ włączyć, wymienić bezpiecznik, ewentualnie sprawdzić podłączenie lampa z czujnikiem ruchu nie wyłącza się ■ wobszarze wykrywania czujnika ciągle coś się porusza ■ sprawdzić obszar wykrywania lampa z czujnikiem ruchu zapala się bez widocznego powodu ■ lampa nie zamontowana stabilnie ■ ruch miał miejsce, jednak nie został za- uważony przez obserwatora (ruchy za ścianą, poruszanie się małego obiektu w bezpośrednim sąsiedztwie lampy itp.) ■ zamontować obudowę na sztywno ■ sprawdzić obszar wykrywania lampa z czujnikiem ruchu nie zapala się pomimo ruchu ■ szybkie ruchy zostały stłumione wcelu zminimalizowania usterek lub ustawiony zbyt mały obszar wykrywania ■ nieprawidłowo ustawiona czułość zmierz- chowa czujnika ■ sprawdzić obszar wykrywania ■ ustawić na nowo

Współczynnik mocy 0,93 Temperatura barwowa 3.000 K (ciepłe białe światło) Indeks oddawania barw Ra = 82 Średnia znamionowa żywotność L70B50 przy 25°C: > 60.000 h Jednolitość barwy SDCM Wartość początkowa: 3 Rozkład natężenia światła
