MODE D'EMPLOI KBB 40 Fein
Instructions d'origine.

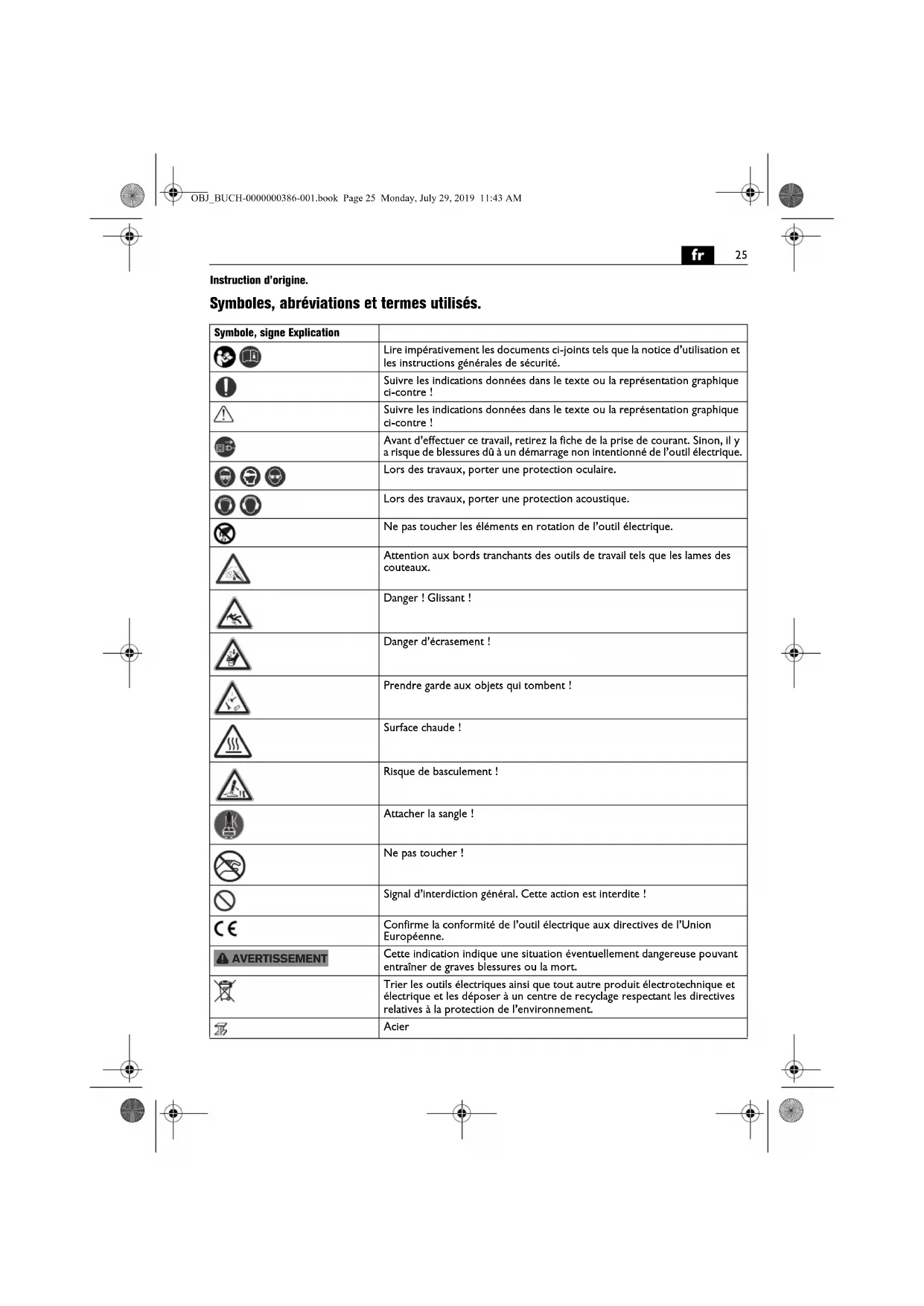

Symboles, abréviations et termes utilisés.
| Symbole, signe Explication | |
| Lire impératifement les documents cl-joints tels que la notice d'utilisation et les instructions générales de sécurité. | |
| Suirve les indications données dans le texte ou la représentation graphique cl-contre! | |
| Suirve les indications données dans le texte ou la représentation graphique cl-contre! | |
| Avant d'effectuer ce travail, retirez la fiche de la prise de courant. Sinon, il y a risque de blessures dû à un démarrage non intentionné de l'outil électrique. | |
| Lors des travaux, porter une protection oculaire. | |
| Lors des travaux, porter une protection acoustique. | |
| Ne pas toucher les éléments en rotation de l'outil électrique. | |
| Attention aux bords tranchants des outils de travail tels que les lames des couteaux. | |
| Danger ! Glissant ! | |
| Danger d'écrasement ! | |
| Prendre garde aux objets qui tombent ! | |
| Surface chaude ! | |
| Risque de basclement ! | |
| Attacher la sangle ! | |
| Ne pas toucher ! | |
| Signal d'interdiction général. Cette action est interdite ! | |
| CE | Confirme la conformité de l'outil électrique aux directives de l'Union Européenne. |
| A VERTISSEMENT | Cette indication indique une situation évientuelles dangereuse pouvant entraîner de graves blessures ou la mort. |
| Trier les outils électriques ainsi que tout autre produitelectrotechnique etelectrique et les déposer à un centre de recyclage respectant les directives relatives à la protection de l'environnement. | |
| Acier | |
| Symbole, signe | Explication |
| Force magnétique suffisante | |
| Force magnétique insuffisante | |
| L'alimentation en liquide est ouverte. | |
| L'alimentation en liquide est fermée. | |
| Démarrer le moteur. Sens de rotation vers la droite | |
| Arrêté le moteur | |
| Activer/désactiver l'aimant | |
| Le disjoncteur différentiel (*) PRCD est allumé, le témoin de contrôle est allumé en rouge. | |
| Le disjoncteur différentiel (*) PRCD est étant, le témoin de contrôle n'est pas allumé. | |
| (*) Le disjoncteur différentiel (PRCD) peut être monté grâce aux dispositions relatives à la protection des travaillleurs ou aux dispositions légales dans les pays de mise sur le marché. | |
| (**) peut containir des chiffres ou des lettres | |
| (Ax - Zx) Marquage interne |
| Signe Unité internationale | Unité nationale Explication | |
| P1 | W W Puissance absorbee | |
| P2 | W W Puissance utile | |
| UV V Tension de réfèrence | ||
| fHz Hz | Fréquence | |
| nOR | /min, min-1, rpm,r/min | tr/min Vitesse à vide (Rotation à dioite) |
| in | inch | inch Cote |
| Ø | mm | mm Diamètre d'un élément |
| HM ☐ ☐ ☐ Fe 400 | mm | mm Diamètre de perçage max. dans l'acier jusqu'à 400 N/mm - Carbure (fraisé à carotter) |
| HSS ☐ ☐ ☐ Fe 400 | mm | mm Diamètre de perçage max. dans l'acier jusqu'à 400 N/mm - Carbure (fraisé à carotter) |
| HSS ☐ ☐ ☐ Fe 400 | mm | mm Diamètre de perçage max. dans l'acier jusqu'à 400 N/mm - Carbure (foret héli-coïdal) |
| kg kg | Poids suivant EPTA-A-Procedure 01 | |
| T3 | °C | °C Température ambiente admissible |
| LpA | dB dB | Niveau de pression acoustique |
| LwA | dB dB | Niveau d'intensité acoustique |
| LpCpeak | dB dB | Niveau max. de pression acoustique |
| Signe Unité internationale | Unité nationale Explication | ||
| K... | Incertitude | ||
| a | m/s2 | m/s2 | Valeur d'émission vibratoire suivant EN 62841 (somme vectorielle des trois axes directionnels) |
| a,h | m/s2 | m/s2 | Valeur de vibration moyenne (carotage) |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | Unités de base et unités dérivées du système international SI. |
4 Avertissement lisez tous les avertissements de sécurité et toutes les ins
instructions. Ne pas suivre les avertissements et instructions peut donner lieu à une electrocution, un incendie et/ou une blessure sérieuse.
Conservez tous les avertissements et toutes les instructions pour pouvoir vous y reporter ultérieurement.
N'utilisez pas cet outil électrique avant d'avoir soigneusement lu et compris cette notice d'utilisation ainsi que les « Instructions générales de sécurité » (réf. documents 3 41 30 465 06 0).
Conservez ces documents pour une utilisation ultérieure et joignez-les à l'outil électrique en cas de transmission ou de vente à une autre personne.
De même, respectez les dispositions concernant la prévention des accidents du travail en vigueur dans le pays en question.
Conception de l'outil électrique :
Unité de perçage conçue pour le perçage de matériaux magnétiques avec fraises à carotter et forêts hélicoidaux, dans un environnement à l'abri des intempéries avec utilisation des outils coupants et des accessoires autorisés par FEIN.
Dans un environnement représentant des perturbations élevées, une réduction de la qualité de fonctionnement est possible, telle que panne temporaire, réduction temporaire de la fonctionnalité ou du comportement de fonctionnement conforme. Dans de tels cas, il est nécessaire à l'opérateur d'intervenir pour remédier à la perturbation.
Cet outil électrique est également conçu pour fonctionner sur des groupes électrogènes d'une puissance suffisante correspondant à la norme ISO 8528, classe de module G2. Cette norme n'est pas respectée si le facteur de distorsion harmonique dépasse 10%. En cas de doute, informez-vous sur le groupe électrogène utilisé.
Respectez la notice d'utilisation et les dispositions nationales relatives à l'installation et l'utilisation du groupe électrogène.
Consignes de sécurité.
Pour tout travail de perçage qui nécessite l'utilisation de liquide, évacuer le liquide de la zone de travail ou utiliser un dispositif de collecte de liquides. De telles mesures de prévention maintiennent la zone de travail sèche et réduisent le risque d'électrocution.
Ne tenez l'appareil que par ses poignées isolantes pendant le travail sur des surfaces pouvant renfermer des conduites électriques dont on ne connait pas l'existence ou quand il y a un risque que la lame ne touche le propre câble de l'appareil. Le contact d'un outil de
coupe avec un fil sous tension peut aussi mettre sous tension les parties métalliques exposées de l'outil electroportatif et provoquer un choc électrique sur l'opérateur.
Porter une protection acoustique lors du perçage. Une forte exposition au bruit peut provoquer une perte d'audition.
Au cas où l'outil électrique se bloque, ne plus exercer d'avance et éteindre l'outil électrique. Contre la raison du blocage et éliminer la cause provoquant le coincement de l'accessoire.
Si vous VOUZ redemarrer une unité de perçage dont l'accessoire est déjà engagé dans la pièce à travailler, vérifier avant de la démarche si ce dernier peut tournier librement. Un accessoire coincide ne tournera probabilité pas: ceci surchargera la machine ou provoquera le décollement de l'unité de perçage de la pièce à travailler.
Lors de la fixation de l'unité de perçage sur la pièce à travailler au moyen d'une plaque à vide d'air, veiller à ce que la surface soit lisse, propre et non poreuse. Ne pas attacher l'unité de perçage sur des surfaces laminées telles que par ex. carreaux et revêtements de matériaux composites. Si la surface de la pièce à travailler n'est pas lisse, plane ou suffisamment adhérante, la pièce à vide peut se détacher de la pièce à travailler.
S'assurer avant et lors de l'opération de perçage que la force de retenue est suffisante. Si la force de retenue n'est pas suffisante, la plaque à vide d'air pourrait se détacher de la pièce à travailler.
Ne jamais effectuer des perçages par-dessus la tête ou des perçages vers un mur si la machine n'est tenue que par la plaque à vide d'air. Dans le cas de perte du vide, la plaque à vide d'air se détache de la pièce à travailler.
Lors d'opérations de perçage à travers un mur ou un plafond, veiller à ce que les personnes et la zone de travail se trouvant de l'autre côté du perçage soient protégés. La fraise à carotter peut déboucher et la carotte peut être ejectée de l'autre côté.
Ne pas utiliser cet outil pour des travaux par-dessus la tête avec alimentation en liquide. La pénétration de liquide à l'intérieur de l'outil électrique augmente le risque de choc électrique.
Faire immédiatement remplacer la gaine de protection si elle présente des dommages. Une gaine de protection défectueuse peut entraîner la surchauffe de la machine.
Instructions particulières de sécurité.
Utilisez l'équipement de protection. Selon l'utilisation, portez un masque de protection pour le visage ou des lunettes de protection. Utilisez une protection acoustique. Les lunettes de protection doivent être portées pour protéger contre les particules projetées lors de toutes sortes de travaux. Une exposition permanente au bruit intense peut provoquer une perte d'audition. Ne pas toucher les arêtes vives de la Faise a carotter. Danger de blessure.
Pour éviter des blessures, contrôler les fraises à carotter avant tout travail. N'utiliser que des fraises à carotter en parfait état qui ne sont pas déformées. Les fraises à carotter endommagées ou déformées peuvent entraîner des blessures graves.
Avant la première mise en service : Monter le pare-côteaux.
Bloquez la machine à l'aide de la sangle de serrage. Il y a danger de basculment pour les machines non bloquées, en particulier sur des surfaces inclinées ou irrégulières.
Lors des travaux effectués au-dessus de la tête, veiller à se protéger contre les objets tombants tels que carottes et copeaux.
Effectuez les travaux sur les éléments de construction verticaux ou au-dessus de la tête sans utiliser le réservoir de liquide de refroidissement. Utilisez un spray refroidissant. Les liquides qui entrent dans l'outil electroportatif peuvent causer un choc électrique.
Evitez de toucher la carotte qui est automatiquement éjectée par la goupille de centrage quand le travail est terminé. Le contact avec la carotte brûlante ou qui tombe peut entraîner des blessures.
N'utilisez l'outil électrique qu'avec des prises de courant de sécurité conformes à la législation. N'utilisez que des câbles de raccordement en parfait état et des rallonges régulièrement contrôlées. Un conducteur de protection discontinu peut entraîner un choc électrique.
Maintenir vos mains, vêtements etc. toujours loin des copeaux en rotation pour éviter de vous blesser. Les copeaux peuvent causer des blessures. Utilisez tous les jours le protège-mains.
N'essayez pas d'enlever l'outil de travail tant qu'il est en rotation. Ceci peut causer de blessures graves.
Faites attention aux câbles électriques, conduites de gaz et d'eau eventuellement cachés. Avant de commencer le travail, contrôlez la zone de travail à l'aide d'un détecteur ou métaux par exemple.
Ne pas travailler de matériaux contenant du magnésium. Il y a risque d'incendie.
Ne pas travailler du PRFC (plastique à renfort fibre de carbone) et pas de matériaux contenant de l'amianté. Ils sont considérés cancérigènes.
Il est interdit de visser ou de riveter des plaques ou des repères sur l'outil électrique. Une isolation endommagée ne présente aucune protection contre une électro-cution. Utilisez des autocollants.
Ne pas surcharger l'outil électrique ou le coffret de rangement et ne pas les utiliser en tant qu'échelle ou échafaudage. Surcharger ou se placer sur l'outil électrique ou le coffret de rangement peut causer le déplacement du centre de gravité de l'outil électrique ou du coffret de rangement vers le haut, provoquant ainsi le basclement de ce dernier.
N'utilisez pas des accessoires qui n'ont pas été spécialement conçus ou autorisés par le fabricant de l'outil électrique. Le seul fait qu'un accessoire puisse être monté sur votre outil électrique ne garantit pas une utilisation sans risque.
Nettoyez régulièrement les ouïes de ventilation de l'outil électrique avec des outils non-métalliques. La ventilation du moteur aspire la poussière à l'intérieur du carter. Une trop grande quantité de poussière de métal accumulée peut provoquer des incidents électriques.
Avant le stockage : Retirez l'outil de travail.
Stockez l'outil électrique uniquement dans son coffret ou son emballage.
Avant la mise en service, assurez-vous que le câble de raccordement et la fiche sont en parfait état.
Toujours utiliser l'outil électrique avec un disjoncteur différentiel (*) PRCD.
Avant de commencer les travaux, contrôler le bon fonctionnement du disjoncteur différentiel (^*) PRCD (voir page 29).
Vibrations mains-bras
L'amplitude d'oscillation indiquée dans ces instructions d'utilisation a été mesurée conformément à la norme EN 62841 et peut être utilisée pour une comparaison d'outils électriques. Elle est également appropriée pour une estimation préliminaire de la sollicitation vibratoire. L'amplitude d'oscillation indiquée correspond aux utilisations principales de l'outil électrique. Si, toutefois, l'outil électrique était utilisé pour d'autres applications, avec d'autres outils de travail ou en cas d'un entretien insuffisant, l'amplitude d'oscillation pourrait être différente. Ceci peut augmenter considérablement la sollicitation vibratoire pendant toute la durée du travail. Pour une estimation précise de la sollicitation vibratoire, il est recommandé de prendre aussi en considération les espaces de temps pendant lesquels l'appareil est étant ou allumé, mais pas vraiment utilisé. Ceci peut réduire considérablement la sollicitation vibratoire pendant toute la durée du travail.
Determinez des mesures de protection supplémentaires pour protégerr l'utilisateur des effets des vibrations, tels que par exemple : entretien de l'outil électrique et des outils de travail, maintenir les mains chaudes, organisation des opérations de travail.
Instructions d'utilisation.
N'utilise comme réfrigerant qu'une émulsion de lubri-fiant Réfrigerant (mélange huile/au).
Tenez compte des instructions du fabricant du réfrigérant!
Veiller à ce que la surface sur laquelle est posée l'embase électromagnétique soit plane, propre et exempte de rouille. Enlever les couches de vernis et de mastic et autres matériaux. Éviter un entremêlement entre l'embase électromagnétique et la surface de fixation. L'entrefer réduit la force d'attraction magnétique.
Ne pas utiliser cette machine sur des surfaces chaudes; cela pourrait entraîner une perte irréversible de la force d'attraction magnétique.
Lors des travaux, utilisez toujours l'embase électromagnétique et veillez à ce que la force magnétique soit suffisante.
Pour les travaux sur les matériaux non magnétiques, utiliser des dispositifs de fixation FEIN appropriés, disponibles comme accessoires, tels que par ex. plaque à vide ou dispositif de perçage pour tuyaux. Consulter à cet effet les notices correspondantes.
Afin de garantir la force d'attraction magnétique même dans les matériaux en acier d'une épaisseur inférieure à 12 mm, renforcez la pièce à travailler par une plaque supplémentaire en acier.
N'utilisez que l'effort d'avance absolument nécessaire. Un effort d'avance trop élevé peut conduire à la casse de l'outil de travail utilisé et à la perte de la force magnétique d'attraction.
Lorsque l'alimentation en courant électrique est interrompue alors que le moteur est en marche, un dispositif de rupture de protection empêche un redémarrage du moteur. Redémarrez le moteur.
N'arrêtez pas le moteur de carottage durant le processus de perçage.
Ne sortir l'outil coupant du perçage que lorsque le moteur tourne encore.
Au cas où l'outil coupant resterait coincé dans le matériel, arrêter le moteur de carottage et sortir prudement l'outil coupant en le tournant dans le sens inverse des aiguilles d'une montre.
Enlevez les copeaux et la carotte après chaque opération de perçage.
Ne pas toucher les copeaux à la main. Toujours utiliser un crochet à copeaux (64298160400). Risque de brûlure! La surface de l'arbre peut atteindre des températures élevées. Ne pas toucher l'arbre à la main.
Lors du remplacement de l'outil, ne pas endommager les arêtes de coupe.
Lors du carottage de matériaux stratifiés, enlevez la carotte et les copeaux après chaque couche percée. Ne pas utiliser la carottière si le système de refroidissement est défectueux. Avant chaque utilisation, contrôlez l'étanchéité et si les tuyaux flexibles ont des fissures. Éviter la pénétration de liquide dans les éléments électriques.
Disjoncteur différentiel (^*) PRCD (voir page 7)
L'interrupteur de protection individuelle (PRCD) est conçu spécialement pour votre protection, c'est pourquoi il ne faut pas l'utiliser comme interrupteur marche/arrêt.
Si l'interrupteur de protection individuelle (PRCD) est endommagé, p. ex. par un contact avec de l'eau, il ne faut plus l'utiliser.
L'interrupteur de protection individuelle est indispensable, il sert à la protection de l'utilisateur de l'outil electroportatif contre les décharges électriques. En fonctionnement sans défaut, le témoin de contrôle de l'interrupteur de sécurité personnelle s'allume en rouge.
Avant de commencer le travail, vérifie le bon fonctionnement de l'interrupteur de sécurité personnelle :
- Connectez la fiche de l'interrupteur de sécurité personnelle à la prise de courant.
- Appuyez sur la touche RESET. Le voyant de contrôle de l'interrupteur de sécurité personnelle s'allume en rouge.
- Retirez la fiche de secteur de la prise de courant. Le voyant de contrôle rouge s'éteint.
- Répétez l'étape 1 et 2.
- Appuyez sur la touche TEST, le voyant de contrôle rouge s'éteint. Si le voyant de contrôle rouge ne s'éteint pas, ne démarrez pas la machine. Le cas échéant, contactez le SAV.
- Appuyez sur la touche RESET ; si le voyant de contrôle est rouge, l'util electrolyportatif peut maintenir être activé.
N'utilise pas l'interrupteur de protection individuelle pour allumer ou éteindre l'outil electropotatif.
Travaux d'entretien et service après-vente.
En cas de conditions d'utilisation extrêmes, lors du travail de matérielles métalliques, des poussières conductrices pourraient se dépô
ser à l'intérieur de l'outil électrique. Ceci pourrait endomager la double isolation de l'outil électrique. Soufflez souvent de l'air comprimé sec et sans huile dans l'intérieur de l'outil électrique à travers les ouïes de ventilation.
Remplacer les autocollants et avertissements sur l'outil électrique s'ils sont usés et illisibles.
Au bout de quelques heures de service, le jeu dans le guidage de la broche pourrait augmenter. La broche pourrait alors coulisser d'elle-même. Dans un tel cas, resserrez de façon appropriée la tige filettee du guidage, de sorte à ce que la broche se laisse facilement bouger manuellement, mais ne coulisse pas d'elle-même (voir page 12).
Rincez le système de refroidissement avec de l'eau, nettoyez-le et purgez-le complètement, si la machine est arrêtée pendant plus de deux semaines.
En service continu, vous devez également rincer le système de refroidissement toutes les 4 semaines environ avec de l'eau et le nettoyer.
Si le câble d'alimentation de l'outil électrique est endommagé, le faire remplacer par le fabricant ou son représentant.
Les produits ayant été en contact avec de l'amiant ne doivent pas être réparés. Eliminez les produits contaminés par l'amiant conformément aux dispositions nationales relatives à l'élimination de déchets contenant de l'amiant.
Vous trouvez la liste actuelle des pièces de rechange pour cet outil electroportatif sur notre site www.fein.com.
N'utiliser que des pièces de rechange d'origine. Si nécessaire, vous pouvez remplacer vous-même les éléments suivants:
Outils de travail, poignées, protège-mains, sangle de serrage
Déclaration de conformité.
L'entreprise FEIN déclare sous sa propre responsabilité que ce produit est en conformité avec les réglementations en vigueur indiquées à la dernière page de la première notice d'utilisation.
Dossier technique auprès de: C. & E. Fein GmbH, D-73529 Schwabisch Gmünd
Protection de l'environnement, recyclage.
Rapportez les emballages, les outils électriques hors d'usage et les accessoires dans un centre de recyclage respectant les directives concernant la protection de l'environnement.
Garantie.
La garantie du produit est valide conformément à la réglementation légale en vigueur dans le pays où le produit est mis sur le marché. Outre les obligations de garantie légale, les appareils FEIN sont garantis conformément à notre déclaration de garantie de fabricant. Il se peut que seule une partie des accessoires décrits ou représentés dans cette notice d'utilisation soit fournie avec l'outil électrique.
CFP
12mm 1
B3TJH 1
- 1
Kef 200000000000000000000000000000000000000000000000000000000000000000000000000000000000
Kekvathat Atevaahyokk Tadavaykke k aakm karei 1tukyipikk k 500000000000000000000000000000000000000000000000000000
Aegvar chaldei tia Aotur k a pokov kmpaladok kak Jatoi tai t Rukkuk mokkek k kakarag Mshonl Aapoe Aopn hchel. Mshonl kki k ddoaog Aafn Kcna Pd
i 1
KeVah Chalni Maotur Ke Smaay Hki Kofar Bt Kofi
Ae 3 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 0
Eeyanr Re ef kic 2iln bict 4dulnto Smaay Ouskeh AarKe Keknarrat Ppur Nukshann n hoe JAA.
Part T aalare Padaaay kai korae dilligang Kararatse sahmany hur paarat kai idil kara rte k aad k oar Aor k aolranr hctat. mavotitek k aor idil yuninot k a uapoyogan n k egr agar kulet t lueikcaket sihetm kharayah hoh. hcr bvar uupuyogan kraonr pe pahshtnag c k fik hooj me kaodu duarre n let ho aor kuk loke n k kana h. vibutl hiismas m kaoi te ralp paday nhi pauchana qahieh.
Ae Aae aee e ae eae ee eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae e ae
A 1
