KBB 40 - Pora Fein - Ilmainen käyttöohje ja opas

Tuotetyyppi	Pylväsmagnetiittipora
Merkki	Fein
Malli	KBB 40
Pääkäyttötarkoitus	Magneettisten materiaalien (teräs) poraus reikäporanterillä ja kierukkaporilla
Magneettinen pohja	Kyllä, magneettivoiman riittävyyden/riittämättömyyden ilmaisimella
Työkappaleen vähimmäispaksuus	12 mm (vetovoiman varmistamiseksi, tarvittaessa vahvistettava)
Jäähdytysjärjestelmä	Kyllä, jäähdytysneste (öljy/vesi-emulsio) säiliöllä tai suihkeella
Turvalaite	Vikavirtasuojakytkin PRCD, jossa pakollinen testi ennen käyttöä
Käyttäjän suojaus	Silmäsuojaus, kuulosuojaus, käsinsuoja, sirpalesuoja
Mukana tulevat lisävarusteet	Kiristyshihna, lastukoukku (viite 64298160400)
Sähkönsyöttö	Verkkovirta, suojajohtimella ja PRCD:llä
Kaksoiseristys	Kyllä
Säännöllinen huolto	Puhdista tuuletusaukot metallittomalla työkalulla; huuhtele jäähdytysjärjestelmä 4 viikon välein tai 2 viikon seisokin jälkeen
Korjattavuus	Varaosat saatavilla osoitteesta www.fein.com; käyttäjän vaihdettavissa: työkalut, kahvat, käsinsuoja, hihna
Kielletyt materiaalit	Magnesium, asbesti, PRFC (hiilikuidulla vahvistettu muovi)
Paino	Katso arvokilpiä (tietoa ei saatavilla ohjeessa)

Usein kysytyt kysymykset - KBB 40 Fein

Miten KBB 40 -poran magneettipohjaa käytetään?

Varmista, että asennuspinta on tasainen, puhdas, ruosteton ja pinnoittamaton. Aseta sähkömagneettinen pohja työkappaleelle. Kytke magneetti päälle omalla kytkimellään. Magneettivoiman ilmaisimen tulee osoittaa riittävää voimaa. Ei-magneettisille materiaaleille käytä sopivaa FEIN-kiinnityslaitetta (tyhjiölevy tai putkilaite).

Mitä tehdä, jos magneettivoima on riittämätön?

Tarkista, että pinta on puhdas, tasainen ja vailla eristäviä kerroksia (lakka, kit). Jos työkappaleen paksuus on alle 12 mm, vahvista sitä ylimääräisellä teräslevyllä. Ilmarako vähentää vetovoimaa. Älä käytä konetta kuumilla pinnoilla, se voi aiheuttaa peruuttamattoman magnetoitumisen menetyksen.

Miten vaihtaa leikkaustyökalu (reikäporanterä tai kierukkapora)?

Ennen vaihtoa irrota pistoke pistorasiasta. Käytä sopivaa avainta kiinnityksen löysäämiseen. Aseta uusi työkalu varoen vahingoittamasta leikkuureunoja. Kiristä tiukasti. Älä koskaan kosketa pyörivää työkalua.

Miten jäähdytysjärjestelmää käytetään?

Käytä jäähdytysnesteenä ainoastaan voitelu-jäähdytysemulsiota (öljy/vesi-seos). Noudata jäähdytysaineen valmistajan ohjeita. Korkealla tai pystysuorissa töissä älä käytä säiliötä, vaan jäähdytyssuihketta, jotta neste ei pääse sähkötyökaluun.

Miten testata vikavirtasuojakytkin PRCD?

Kytke PRCD pistorasiaan. Paina RESET: punainen merkkivalo syttyy. Irrota pistoke: merkkivalo sammuu. Kytke takaisin ja paina RESET. Paina sitten TEST: merkkivalon tulee sammua. Jos merkkivalo jää palamaan, älä käytä konetta ja ota yhteyttä huoltoon. PRCD:tä ei saa käyttää päälle/pois-kytkimenä.

Mitä tehdä, jos työkalu juuttuu porauksen aikana?

Lopeta välittömästi syöttäminen ja sammuta moottori. Selvitä juuttumisen syy ja poista se. Jos käynnistät uudelleen työkalun ollessa kiinni, tarkista, että se pyörii vapaasti. Älä koskaan pakota. Irrota juuttunut työkalu kiertämällä sitä varovasti vastapäivään.

Mitä materiaaleja voidaan porata KBB 40:llä?

Pora on suunniteltu poraamaan magneettisia materiaaleja (terästä) enintään 400 N/mm², käyttäen reikäporanteriä tai kierukkaporanteriä. Ei-magneettiset materiaalit vaativat erityisiä lisävarusteita (tyhjiölevy). Magnesiumin, asbestin ja hiilikuidulla vahvistettujen muovien (PRFC) poraaminen on kielletty.

Miten puhdistaa ja huoltaa poraa?

Puhdista tuuletusaukot säännöllisesti metallittomalla työkalulla metallipölyn kertymisen estämiseksi. Huuhtele jäähdytysjärjestelmä vedellä 4 viikon välein jatkuvassa käytössä tai 2 viikon seisokin jälkeen. Vaihda kuluneet tarrat. Tarkista virtajohdon ja PRCD:n kunto.

Mistä löytää varaosia KBB 40:lle?

Varaosaluettelo on saatavilla verkkosivustolta www.fein.com. Käytä vain alkuperäisiä osia. Voit itse vaihtaa työkalut, kahvat, käsinsuojan ja kiristyshihnan. Vahingoittuneen virtajohdon tulee vaihtaa valmistaja tai valtuutettu huolto.

Mitä turvatoimia tulee noudattaa porattaessa korkealla?

Älä poraa pään yläpuolella tai seinää vasten ilman lisäkiinnitystä (kiristyshihna). Käytä jäähdytyssuihketta säiliön sijaan nesteen tunkeutumisen estämiseksi. Käytä täydellisiä suojavarusteita (suojalasit, kypärä, kuulosuojaimet). Suojaa alla oleva alue putoavilta esineiltä (porausytimet, lastut).

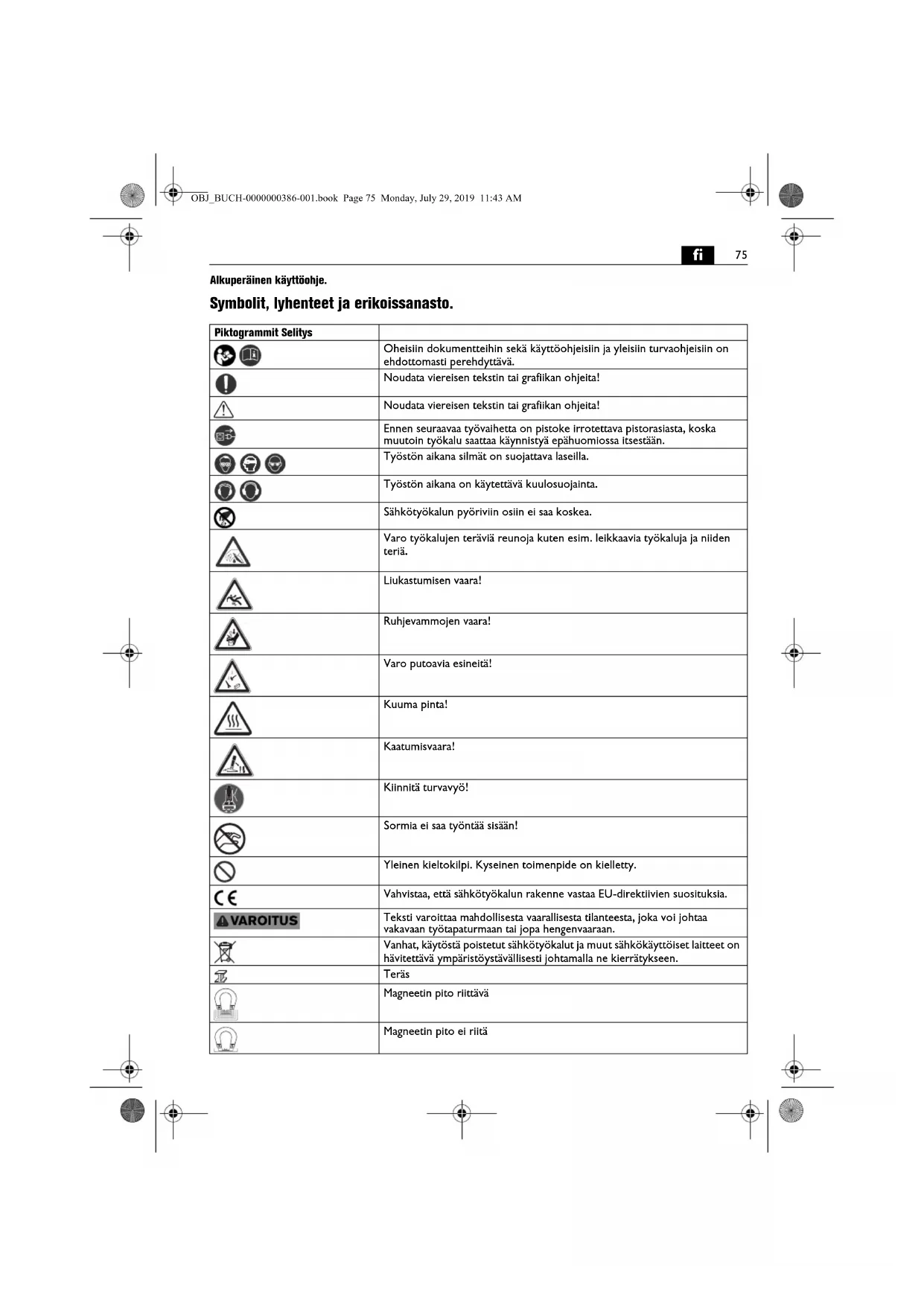

KÄYTTÖOHJE KBB 40 Fein

Alkuperäinen käyttröhje.

Symbolit, lyhenteet ja erikoissanasto.

Piktogrammit Selitsy
	Oheisilin dokumentteihin sekä käytöohjeislin ja yleislin turvaohjeislin on ehdottomasti perehdyttävä.
	Noudata viereisen tekstin tai grafikan ohjeita!
	Noudata viereisen tekstin tai grafikan ohjeita!
	Ennen seuraavaa työvalhetta on pistoke irrotettava pistorasiasta, koska muutoin työkalu saattaa käynnistya epähuomiossa itsestään.
	Työstön akanala silmät on suojattava lasella.
	Työstön akanala on käytettävä kuulosuojainta.
	Sähkötyökalun pyörviin osiin ei saa koska.
	Varo työkalujen teräviä reunoja kuten esim. leikkaavia työkaluja ja niiden teriä.
	Liuastumisen vaara!
	Ruhjevammojen vaara!
	Varo putoavia esineitä!
	Kuuma pinta!
	Kaatumisvaara!
	Kiinnitä turvavyö!
	Sormia ei saa työntää sisään!
	Yleinen kieltokilpi. Kyseinen toimenpide on kielletty.
CE	Vahvistaa, että sähkötyökalun rakenne vastaa EU-direktiivien suosituksia.
VAROITUS	Teksti varoittaa mahdollisesta vaarallisesta tilanteesta, joka voi johtaa vakavaan työtapaturmaan tai jopa hengenvaaraan.
	Vanhat, käytösta poistetut sähkötyökalut ja muut sähkökäytöiset laitteet on havitettävä ympäristöystävällisesti johtamalla ne kierråtykseen.
	Teräs
	Magneetin pito riittävä
	Magneetin pito ei riitä

fi

Piktogrammit	Selitys
	Nesteensyöttö avattu.
	Nesteensyöttö suljettu.
	Koneen käynnistys. Pyörimissunta oikeaan
	Moottorl seis
	Magneetti päälle/pols
	Käytösuojakytkin (*) PRCD on kytkettynä, merkkivalo palaa punaisena.
	Käytösuojakytkin (*) PRCD on poiskytkettynä, merkkivalo ei pala.
	(*) Käytösuojakytkin (PRCD) saattaa, maassa jossa laite tuodaan markkinoille, olla asennettuna kansallisten työsoujelumääräysten tai lakisäätisten määrä-ysten takia.
	(**) voi sisältaa kirjaimia tai numeroita
	(Ax - Zx) Tunnus sisäisä tarkoituk sia varten

Merkki Kansainvälinen	yksikkö	Kansallinen yksikkö	Selitys
\( P_1 \)	W	W	O t
\( P_2 \)	W	W	A n
UV V Nimellisjännite
\( H\text{Hz} \) Tajuus
\( n_{OR} \)	/min, min-1, rpm,r/min	min-1	Joutokäntyinopeus (oikeaan)
In	Inch inch Mittayksikkö
∅	mm	mm	Pyöreän kappaleen lapimitta
\( HM: \square \square \square Fe 400 \)	mm	mm	Sall. työkappaleen paksuus: teräs kork.400 N/mm2- kovametalli (keernapora)
HSS: \( \square \square \square Fe 400 \)	mm	mm	Sall. työkappaleen paksuus: teräs kork.400 N/mm2- pikaterås (keernapora)
HSS\( \square \square \square Fe 400 \)	mm	mm	Sall. työkappaleen paksuus: teräs kork.400 N/mm2- pikaterås (kierukkapora)
	kg kg	Paino vastaa EPTA	-Procedure 01-tietoja
\( T_a \)	°C	°C	Sallittu ympäristön lampötila
\( L_{pA} \)	dB	dB	Äänen painetaso
\( L_{wA} \)	dB	dB	Ääinitaso
\( L_{pCpeak} \)	dB	dB	Äänen painetason hulppaarvo
K...			Epävarmuustekijä
a	m/s2	m/s2	Tärinäravo vastaa standardia EN 62841(vektorisumma, kolmiolotteinen)
\( a_h \)	m/s2	m/s2	Keskimäräräinen varähtelytasoarvo (keer-naporaus)
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s2	Kansainvälseen $I-järkestelmään sisältyvätpersuyksiköt ja sen johdannalsyksiköt.

Tyoturvallisu.

VAROITUS Lue kaikki turvallisuus- ja mutu ojeet. Turvallisuohjeden lainin

Iyonti saattaa johtaa sahkiiskuun, tulipaloon ja/tai vaka-vaan loukkaantumiseen.

Säilytä kaikki turvallisius - ja muut ojoet tuleaisuutt a varten.

Sähkötyokalun saa ottaa käytöän vasta sitten, kun ensin on perehydtj käytöohjeeseen seka oheisil yleisil turvaohjeisil (julkaisunnummer

3 41 30 465 06 0)nin,ettanissaa nenetut ohejt tulevat ymmarretykli. Sailyta kyseisel documentit vastalsuuden varalta ja annene mukaan, mikala laiteluovutetaan toisen kayttoon tal mydaa eteenpain.

Niiden ohella on noudatettava voimassa olevia lakisä-teisi tyoturvallususmaarayksiä.

Sahkötyökalun käytökohteet:

Tämporakone on suunnilteu poraukseen keerna- ja kierukkaporrilla magnetisoituvin materialeihin saita suojatulissa tiloiisa; koneessa sa kaytta ainoastaan FEIN hyn hyväksymiö ia osa li lisanvatrikkeita.

Härlioaltlissa ymparistössa on käyttolaadun helkkenemin mahdolinen, kuten ajallisiesti rajoitettu katkos, ajallisiesti rajoitetun toiminnan tali tarkoituksenmukaisen suorituskyvyn vahemeninen, Jonka korjaamisen tarvi-taan käyttohenkilón vāllintulo.

Tämä sahkötyokalu soveltu muys käytettaväksi yhdesa teholtaan rittävan vahtovirtageneraattorin kanssa, joka vastaa standardia ISO 8528, rakenneluokka G2. Ko. standardin vaatimuksa iayteta, mikäni nk. särökerroin on yli 10% . Epaselvissa tapauksissa on hyva ottaa selvää käytetyn generaattorin ominaisuksista. Noudata tälloin vahtovirtageneraattorin käyttoohjetta seka asennusta ja käyttoa koskevia kanslassia sännoksiä.

Turvaohjeita.

Johda poraustiissa, jotka vaatvat nesteen kaytta, neste pois tyovaluella tai kayta nesteen kerayslaitetta. Tallaiset varotoimenpiteet pitavat tyovalueen kuivana ja vahentav sahnokiskun riskia.

Kasitte sahkötyokalua eristetyista kahvapinnoista, kun teet toita, joissa leikkuptyokalu saattaa osua pi-lossa olevi sahkojohtoihin tai laitteen omaan verkko-johtoon. Leikkuuteran kosketus jannitteseen johtoon voj tehdä myos sahkötyokalun metalllosat jannittelsksl ja johtaa sahköiskuun.

Käytä poraustöissäina kuulosuojainta. Meluhaitat voivat huonontaa kuuloa.

Jos koneessa oleva vaihotyokalu juuttuu kiinni, konella ei saa ena syittaa, vaan virta on katkaistava heli. Tarkasta, mista syysta tyokalu juuttui kiinna ja korjaa tilanne.

Ennen kuin käynnistāporakoneen, joka on juuttunut
kiinni työkappaleeseen, tarkasta ennen virran kytek-mista, etta konessa oleva vaihtotyokalu pyörii

vapaasti. Mikäli vaihtoyokalu takertaa, se ei ehkä pääse pyörimäan lainkaan, minkä saeurauksena tyokalu kuormittu likkaa t alk oko porakone irtoaa tyokpaleesta.

Kun porateline kiinnitetäan tyokappaleeseen tyhjiölevyn avulla, on katsottava, etta pinta on silea ja puhadaseiika huokoinen. Poratelinettä e pida kiinittaa laminoituille pinnoile kuten esim. kaekeloituun tai kerrosmaterialiaalila pinnoitettuun pintaan. Jos tyokappaleen pinta el ole silea ja tasainen tai sita el ole klinnitetykunnolla, tyhjiölevy voi irrota tyokappaleesta.

Ennen porausa ja sen aikana on varmistettava, etta alipaine on riittava. Jos alipaine ei ole riittava, tyhjolevy saattaa irrota yokappaleesta.

Jos kone on kiinnitety pelkastaan tyhjoleyn avulla, ei poraustiitta pida surittaa suoanaan seinaan tai paan ylapuolle. Jos alipalne katoaa, tyhjolev irtoa tyokappaleesta.

Kun porataan seinään tai katton, on katsottava, etta liellala oleva henkilo ja tyokohne on suojattu toiselta puolelta. Porakruunu saatta uloitta ulos porasureiasta ja keerna voi tippua ulos toiselta puolelta.

Alä käytä tata tyokalua paan ylapuolella suoritettavin
porauksi nesteensyötilä. Nesteen tunkeutuminen
sahkötyokalun sisän kasvattaa sahköiskun risiä.

Anna valittomasti vaihtaa kaepelin sujaaleku uuteen, jos e on vauroitunut. Viallten kaepelin sujaaleku saattaa johtaa koneen yllkuumenemiseen.

Erityiset varotoimenpiteet.

Käytä suojavarusteita, työkohteesta riippuen myös kasvosuojainta tai suojalaseja. Kuulosuojain kuuluu vakiovarusteisin. Suojalasien on oltava sopivat ja umpinaiset, jotta sinkollevallastut tal mutr roskat elvat pääse silminl. Jatkuva melusaaste on vaarallista, se vol johtaa kuulovammoihin.

Keernaporan reunat ovat teravit, varo koskettamasta niita. Siita seuraa tapaturman vaara.

Tyotapaturmien välttamiseksi on keernaporakoneen kunto tarkastettava ennen tioen aloittamista. Käytä aina vain ehjla keernaporia, joissa ei ole muotovikoja. Vliottuneet tal muotovikalsek keernaporat vovat alheuttaa vakavan tapaturman.

Ennen ensimmästä käytökertaa: Kiinnitä koneeseen kosketussuoja.

Varmista aina kone toimitukseen kuuluvalla kiin- nitysvyoll. Erityisesti kaltevilla tai epatasaisila pinnoilla on varmistamattoman koneen kaatumisvaara olemassa.

Työskentelyssä paän ylapuolella on varottava putoavia esineita kuten esim. kaireita ja lastuja.

Jos tyokohde on paan ylapuolella tai pystysuoralla pinnalla, jahdytyssiiitiae i pidä kayttä. Sen sijasta avuksi voi ottaa jahdtynsnestesumutteen. Jos sahkokoneen sisän paasee nestetta, seurauktena voi olla sahkisku.

Varo ulossinkoavaa lastujatetta,jonka koneen kelkiotappi sylkäise ulos automaattisesti porausvaiehen paatteeks). Lastujate voi olla kuumaa tai singota ulos volmalla ja Johtaa siten vammolhin.

Sahköyokalun saa liittä ainoastaan suojamaadoitetuun sukopistorasian. Koneen liittantjohdon on oltava kunnossa, samoin jatkojohdon, jossa myos on oltava sujakosketin. Liitantjohdoissa on oltava lapimeneva suojajohdin, muutoin on olemassa sahköiskun vaara.

Loukkaantumisien välttämiseksi on aina pidettävä kädet, vaatteet jne loitolla kiertyvistälastuista. Lastut voivat alheuttaa loukkaantumisla. Käytä alna kosketusuoja.

Viel pyorivaa tyokalua ei saa yritta irrotta koneesta, vaan tyokalun on annettava pysahtya. Vakavan tyotapaturman vaar.

Varo rakenteissa olevia sahkjohtoja ja kaasa- ja vesipkia. Tarkasta ennen toden aloittamista tyokohde esim. metallinilmaisimella.

Magnesiumipitoisia materiaialeja ei saa tyostä. Tulipalon vaara.

CFK- (= hillikuivahvistinen muovi) ja ashestipitoisla materaaleja ei say tósta. Niiden katsotaan voivan aiheuttaa syöpää.

Sahkötyokaluun ei saa kinnittä bilpiä tms. poraamalla tai niittaamalla. Jos koneen eristysta voitetaan, seu-ruaksena voi olla sähköiskun vaara. Suositamme tarra-kiinnitteisla bilpiä.

Sahkötyokalua ei pida ylikuormittaa, ei myoskaan sen salkkua, joita kumpaakaan ei pida kayttäa tukena tai kiipeilyapuna. Jos sahkötyokalu ylikuormitttu tal sen tal ytokalusalkun paallā seisotaan, sen painopiste saattaa siirtyä ja tyokalu/salkku kaatuu.

Käytä ainoastaan lisaivarusteita, jotka ovat joko sahko-tyokalun valmistajan alkuperäisosa tai muutoin val-mistajan hyväskymia. Vaikka jokin vierasvalmisteinen lisaivaruste sopisikin sahkokoneeseen, se ei välttamattä ole turvallinen käytä.

Tyokalun ilmanottoaukot on puhdistettava sannollisiopivin apuvalinein (metallisia tyokaluja ei saKayttä). Puhailin ime polya moottorin rungon sisän. Jos metallipitoista polya paaee kerantymaan liikaa, sita koituu sahkoiskun vaara.

Ennen varastointia: Poista vaihtotyokalu.

Varastoi sahkotyokalu ainoastaan laukussa tai pakka- uksessaan.

Tarkasta liitantäjohdon ja pistokkeen kunto, ennen kuin otat koneen kyyttoon.

Käytä aina sahkötyökalua yhdessä käytösuojakytkimen (*) (PRCD) kanssa.

Tarkista aina ennen tyän aloittamista käyttisuojakytki-men (^*) (PRCD) asianmukainen toiminta (katso sivu 79).

Käsiin ja käsivarsiin kohdistuva tärina

Tässä ohjeessa ilmoitettu tärinataso on mitattu standardin EN 62841 mukaistä mittausmenetelma noudattaen ja sitä voidaan solveltaa verratta sahkötyokalujen arvoja keskenänn. Arvoa voidaan solveltaa myos arviotaessa alustavasti varinastä alheutuvaa kuormitusa. Ilmoitettu tärinataso vastaa sadhkötyokalun paasialisia käytösovelluksla. Mikäli sadhkötyokalua käytetän muhlin tarkoituksin tai sinä käytetän muita lisarvikkeita

tai mikāli tyōkalun huolto on puutteellinen, tārinataso saattaa poiketa tāssä lmoituteusta. Silānapauksessa tāri-nataso yoi nousta selvästi koko tyōkohteessa.

Tärinatason tarkan arvloinnin kannalta on tärkea ottaa huomion myos ne ajat, jolloin sahkötyokalu on kyt-ketty Pols paälta seka ajat, jolloin tyokalu on kaynnissà, mutta sillä etyostetā materiaialia. Siina tapauksessa tärinataso voi nousta selvästi koko tyokohteessa.

Jotta koneen käytäja valtyisi tärän aiheuttamilta haitla, on hyva sopla yilmäräissta turvajrjestelyista, esim. laatia ojeet sahkokoneen ja sen tyokaljen huolosta, työvalhelden organisoinnista ja tyoturvallisuudesta.

Työstöhjeita.

Jäahdytsnesteena saa kyytaa pelkastaan jähdyttavaa ja voitelevaa emuliota (oljy ja vesi).

Ota huomion jaahdytnsnesteen valmistajan antamat ohjeet.

On katssottava, etta magneettisen jalan kiinittyspinta ontasalainen ja puhdas elka silna ole jaata. Poista maall-ja pakkelierrokset ja muu ylmaäräinen materiaiala. Katso, ettelei magereetjalan ja seni kinnirynspinnan valii imaalvalysta. Ilmavalys vahentaa magneettista pitovoinaa.

Tata konetta e siä käytä kuumilla pinnoilla, koska sil-oln magneatin pito heikkenee pysyvästi.

Käytä aina apuna magneettijalkaa ja katso, etta magneetin pito on rittävä.

Kun tyostetäen ai magnetisoltuvia materiaaleja, apuna on kaytettä sopivia FEIN-klinnitsylaitteita (Iisatarvike) kuten tyhjloyey tal putkenporasaalteims. Muista noudatta ko. apulaitteiden kayttöohjeita.

Jos teraksen materialialvahvuus on alle 12mm tyokpapale on vahvistettava yllmaaraisellarareslevyli, Jotta magneetin pto on taattu.

Tyokappaletta ei pida syottaa liialla voimalla, vaan aina sopivastli. Jos kayetetaan likka voimaa, vaihtotyokalu vo murtua ja magneetin pito kadota.

Jos virta katkaea moottorin käydessa, turvakytkentapiiri estaa sen jälkeen koneen käynistymisen itestän, kun kone taas saa virtaa. Moottori on silsoin käynistetattä uudelleen.

Moottoria ei pidä sammuttaa porauksen aikana.

Moottorin on oltava käynissä, kun keernapora noste-taan irl relästa.

Jos keernapora onjuuttunut kinni reikään, sammuta moottori ja irrota pora varovasti vastapäivän kiertäen. Aina porauskerran pääteeksi on lastut ja muu roska poistettava koneesta.

Alà tartu lastuǐhìn paljain kāsin. Käytä alina lstukoukkua (6 42 98 160 40 0).

Palovammojen vaara. Magneetin pinta saattaa lammeta erittain kuumaksi. Magneettlin epda koskea paljain kasin.

Varo, etteivat poran leikkauspinnat voitu porantera vahidettaessa.

Kun kerrosmaterialia porataan keernaporalla, sitta on polistettava lastujate j keskiopala kunkin kerroksen porauksen jalkeen.

Porakonetta e saa kayttaa, jos sen jaahdytsnestejarjestelma el tomi. Tarkasta aina ennen kaytua jarjestelman tiivys je letkujen kunto (repeam tms.). Varo ettei vet ta paa sakhosilin osiln.

Kaytlosojaktykin (^*) PRCD (ks.sivu 7)

Kaytssuojakytkin PRCD on erityisesti suunnilteu sinun suojaksi, ala siksi kayta sita kaynnistysyktkimena. Jos kaytsuojakytkin PRCD on vaurioitunut esim. kosketuksesta veden kanssa, sita el enaa tulisi kayttta. KAYtssuojakytkin on valtamon, se toimii sahktoyokalun kaytajan suojana sahkiskua vastaan. Virheettomassa kaytosa kaytsuojakytkimen merkkivalo palaa punaisena.

Tarkista käytösuojakytkimen toimintakyky ennen työn aloittamista.

1. Liitä käytösuojaktykimen pistoke pistorasiaan.
2. Paina RESET-painiketta. Käytösuojakytklmen merkkivalo palaa punaisena.

3. Irrota pistoke pistorasiasta. Punainen merkkivalo sammu.

4. Toista vaiheet 1 ja 2.

5. Paina TEST-painiketta, punainen merkkivalo sammu. Jos punainen merkkivalo ei sammu, ei konetta tulisi ottaa käytöö. Ota yhteys korjaamoon.

6. Paina RESET-painiketta, punaisella merkkivalolla voit nyt kaynnistaa sahkötyokalun.

Alä käytä käyttösuojakytkintä sahkötyökalun käynistykseen tai sammutamiseen.

Kunnossapito, houlto.

Epaedullissa käytöloushteissa voi koneen sisiän kertyä suuri märä sahkö jahtvaa metallipolyä. Se vo iolla haitaksi sahkötyoka

Iun suojaeriystykelle. Sakhkotyokalu on hyva puhdistaa sisälä sen ilmanvaiahtoaukkojen kautta puhtaaksi põlsty kulvaa ja oljytonta paineellmaa käytätn.

Uusi koneessa olevat tarrat tai varoitusmerkit, jos ne ovat kuluneet pahasti.

Käytön myöta slirtopylkän välys saattaa kasvaa. Nain istukka saattaa liukua ohjauskaraa pitkin. Kirstä tassā tapauksessa kara kuusiovalmella siten, etta istukka on käsivoimin likutettavissa mutta ei liiku itestäan (katso sivu 12).

Jos konetta i kayteta fahimmahan kahden vilkon aikana, jahdtysnestejarstelma on huuhdtava vedellau, puhdistettava ya tyhjennettav lopupski kokonaan.

Myos siloin, kun kone on jatkuvassa kaytossa, jahdytsnestejarestelma on huuhdeltava ja puhdistettava noin 4 vikon valein.

Jos sahköyalun litantäjohto on vaurioltunut, tuee valmistajan tai hänen edustajansa vaihtaa se uuteen.

Tuotteita, jotka ovat olleet kosketuksessa asbestiin, ei saa lahettaa korjattavksl. Huolehdi asbestilla saastuneista tuotteista maan voimassaolevien asbestipitosen jatteen havittamisetsaoskevien märäysten mukaisesti.

Tāhān sahkötyōkaluun kuuluvan varaosaluettelon voi
hakea internet-ositteesta www.fein.com.
Käytā varasaina vain alkuperäisosa.

Seuraavat osat voi tarvittaessa vaihtaa itse:

Vaihtotyokalut, kaskahvat, kosketussuoja, kiinnitysvyo

Takuu.

Tuotteseen patee takuu, joka vadivtaan sen tuonti-maasa. Sen ohella patee FEIN takuuehdoissa märirtämä valmistajakohtainen takuu.

Kalkki tassä käyttohjeessa mainitut tai kuvissa esitetyt listarvikkeet eivat valtamatta kuulu sahkötyokalun tomitussisältoön.

EU-vastaavuus.

Tml. FEIN vakuuttaa ja vastaa yksin silta, etta tama tuote on kaytioohjeen viimeisell sivulla mainittuken maarysten ja standardi mukainen.

Teknisen dokumentaation laatinut: C. & E. Fein GmbH, D-73529 Schwabisch Gmünd

Ympäristönsuojelu, jätehuolto.

Pakkaumateriaalit, käytösta poistetut sahkötyokalut seka lisavarusteet on johdettava kierratykseen.

Orijnal kullanim kilavuzu.

Enne puurimist ja puurimise ajal veenduge, et alarhok on pilsav. Kui alarhki e ole pilsav, vioib vaakumplaat tooriku kuljest lahti tulla.

Arge puudutage sudamikpuuri teravaid servi. Vigastuste oht.

Pärast tölopetamist välttige kokkupuudet puursudamikuga, mille tsenteerimisvarras automaatselt vuja viskab. Kokkupuode kuuma voil allakukkuva sudamikuga voib pohjustada vigastusi.

kaitseisolatsoon voib kahjustuda. Puhastage toroista sismust ventilatsloonlavade kaudu korraparaselt kuva ja olivaba suruohuga.

tarvikud, kæpidemed, puutekaitse, kinnitusrihm

Garantii.
