| Type de produit | Filtre extérieur pour aquarium |
| Modèle | eXperience 350 |
| Marque | EHEIM |
| Alimentation | Secteur (220-240 V, 50 Hz) |
| Débit nominal | Environ 350 L/h |
| Hauteur d'installation max. | 180 cm entre surface de l'eau et fond du filtre |
| Capacité de filtration | Mécanique et biologique |
| Médias filtrants inclus | Ouate blanche (mécanique), mousse bleue, substrat SUBSTRAT |
| Références pièces détachées | Ouate blanche (2616265), mousse bleue (2616260), jeu de nettoyage (4009560), accessoire d'installation (4005300), poire d'aspiration (4003540) |
| Entretien recommandé | Nettoyer masses filtrantes à l'eau courante, remplacer ouate après chaque usage, nettoyer turbine et axe avec jeu de nettoyage |
| Sécurité | Débrancher avant entretien, usage intérieur, ne pas réduire débit via l'entrée, respecter distance max. |
| Conformité | Certifié selon normes européennes |
| Garantie | Consulter la notice pour les conditions |
| Usage | Aquariophilie domestique |
| Matériaux | Plastique, joints en caoutchouc, céramique (axe) |
| Nombre de paniers de filtration | Plusieurs paniers empilables |
| Réglage de débit | Via robinet de sortie (OUT) |
| Accessoires fournis | Tuyaux, crépine, canne d'aspiration, ventouses, connexion avec robinets d'arrêt, vaseline |
| Dimensions (approx.) | Environ 25 x 20 x 40 cm |
| Poids (approx.) | Environ 3-4 kg |
FOIRE AUX QUESTIONS - eXperience 350 EHEIM
Questions des utilisateurs sur eXperience 350 EHEIM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Filtre aquarium au format PDF gratuitement ! Retrouvez votre notice eXperience 350 - EHEIM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil eXperience 350 de la marque EHEIM.
MODE D'EMPLOI eXperience 350 EHEIM

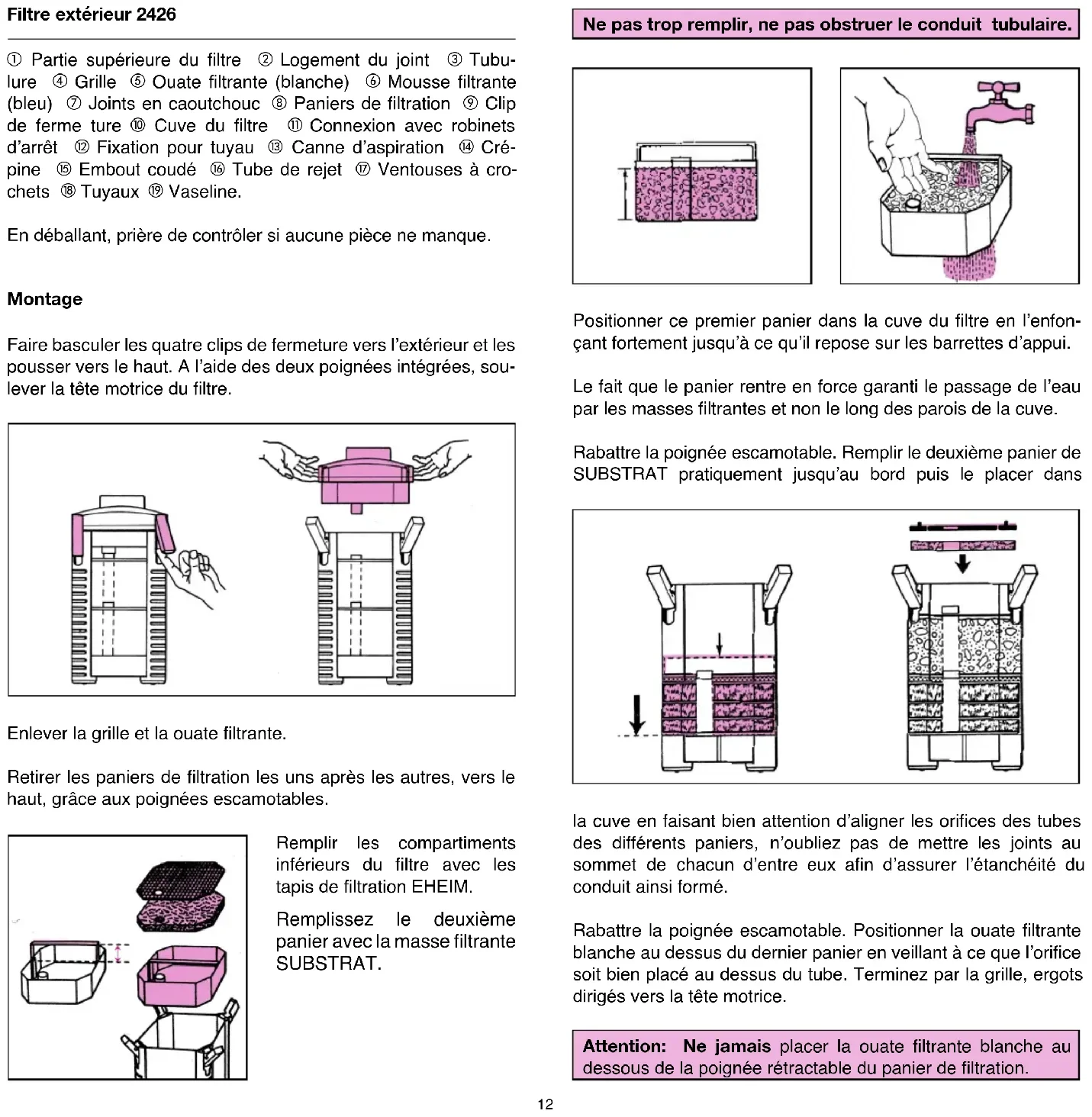

Filtre extérieur 2426
① Partie supérieure du filtre ② Logement du joint ③ Tubulure ④ Grille ⑤ Ouate filtrante (blanche) ⑥ Mousse filtrante (bleu) ⑦ Joints en caoutchouc ⑧ Paniers de filtration ⑨ Clip de fixation ⑩ Cuve du filtre ⑪ Connexion avec robinets d'arrêt ⑫ Fixation pour tuyau ⑬ Canne d'aspiration ⑭ Crépine ⑮ Embout coudé ⑯ Tube de rejet ⑰ Ventouses à crochets ⑱ Tuyaux ⑲ Vaseline.
En déballant, prière de contrôler si aucune pièce ne manque.
Montage

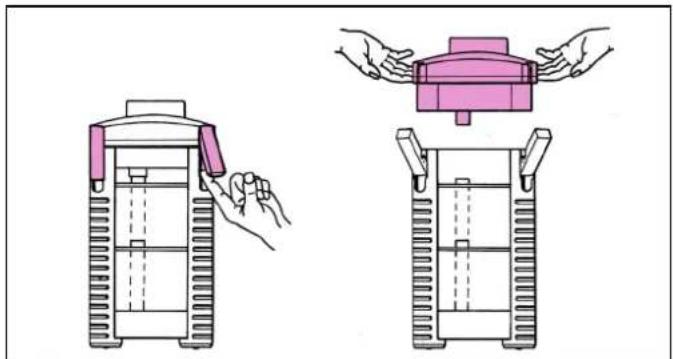

Faire basculer les quatre clips de fermeture vers l'extérieur et les pousser vers le haut. À l'aide des deux poignées intégrées, soulever la tête motrice du filtre.
Enlever la grille et la ouate filtrante.
Retirer les paniers de filtration les uns après les autres, vers le haut, grâce aux poignées escamotables.
Remplir les compartiments inférieurs du filtre avec les tapis de filtration EHEIM.
Remplissez le deuxième panier avec la masse filtrante SUBSTRAT.
Ne pas trop remplir, ne pas obstruer le conduit tubulaire.
Positionner ce premier panier dans la cuve du filtre en l'enfonçant fortement jusqu'à ce qu'il repose sur les barrettes d'appui.
Le fait que le panier rentre en force garantit le passage de l'eau par les masses filtrantes et non le long des parois de la cuve.
Rabattre la poignée escamotable. Remplir le deuxième panier de SUBSTRAT pratiquement jusqu'au bord, puis le placer dans
La cuve en faisant bien attention d'aligner les orifices des tubes des différents paniers, n'oubliez pas de mettre les joints au sommet de chacun d'entre eux afin d'assurer l'étanchéité du conduit ainsi formé.
Rabattre la poignée escamotable. Positionner la ouate filtrante blanche au-dessus du dernier panier en veillant à ce que l'orifice soit bien placé au-dessus du tube. Terminez par la grille, ergots dirigés vers la tête motrice.
Attention: Ne jamais placer la ouate filtrante blanche au dessous de la poignée rétractable du panier de filtration.
Contrôler que le joint de la partie supérieure du filtre ne soit pas sale et que ce dernier soit parfaitement en place dans sa rainure.
Poser la partie supérieure sur la cuve du filtre, la tubulure de la tête motrice devant impérativement être enfoncée dans le guide-tube des paniers filtrants. Fermer les quatre clips de fermeture.
Avant d'insérer la connexion avec robinets doubles intégrés dans la tête motrice, examinez les trois joints à la base de la pièce et assurez-vous qu'ils soient bien en place et en bon état, graissez-les légèrement avec de la vaseline pour faciliter l'installation.
Enfoncer complètement la connexion, l'étrier de verrouillage vers le haut, dans l'orifice prévu à cet effet dans la partie supérieure du filtre et fermer l'étrier de verrouillage en appuyant simultanément sur la connexion jusqu'à enclenchement de l'ensemble.
Installation des tuyaux
Pour fermer les robinets d'arrêt, pousser les deux manettes de la connexion (position OFF). Introduire les tuyaux joints sur les tubulures de la connexion jusqu'à la butée.
Pour faciliter cette opération, assouplir auparavant les tuyaux dans de l'eau chaude.
N'utiliser que les tuyaux d'origine EHEIM.
Placer la fixation de tuyau, constituée de deux parties, autour des tuyaux et la clipser. Veiller à ce que la dimension du diamètre du tuyau soit exacte.

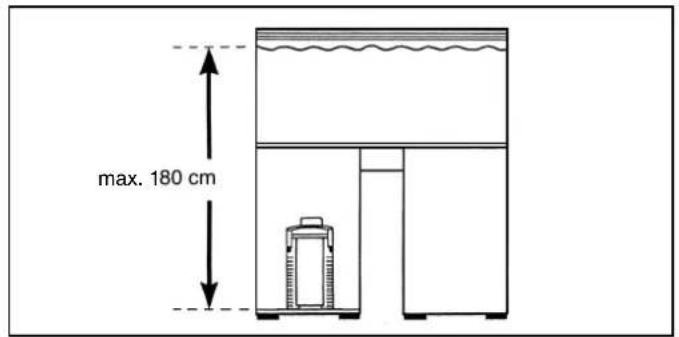

Une fois cette opération effectuée, placer le filtre dans le meuble et respecter la hauteur de mise en place prescrite : il faut qu'il y ait au max. 180 cm entre la surface de l'eau et le fond de la cuve du filtre afin d'obtenir un fonctionnement normal.
Fixer la crépine et la canne d'aspiration et les mettre en place avec les deux ventouses à crochets contre la paroi intérieure de l'aquarium.
Remarque: Lorsqu'on utilise le module pour aquarium EHEIM professionnel 7656450 destiné aux filtres extérieurs, on se contente de fixer la canne d'aspiration avec des clips.
Raccorder l'embout coudé et le tube de rejet par un petit morceau de tuyau et les positionner dans l'aquarium à l'aide des ventouses à crochets.
Selon les dimensions de l'aquarium, on les place, soit sur la paroi arrière, soit sur l'une des parois latérales.
Fermer l'extrémité du tube de rejet avec le bouchon joint.
Conseil:
Selon l'intensité du mouvement que l'on souhaite avoir à la surface, le rejet peut être installé, soit au-dessous, soit au-dessus du niveau d'eau.
Faire passer les tuyaux en partant du filtre par l'ouverture arrière du meuble et raccordez-les en fonction des diamètres des tuyaux correspondants, à la canne d'aspiration et à l'embout coudé du rejet.
Veiller à ce que les tuyaux soient posés bien droit et qu'ils ne forment pas de coudes ; les raccourcir le cas échéant.
Conseil: Si vous faites tremper auparavant les tuyaux quelque temps dans l'eau chaude, ils deviennent plus souples et d'éventuels coudes peuvent se redresser facilement.
Mise en marche
Ouvrir les robinets d'arrêt de la connexion du filtre en poussant les deux manettes en direction des tuyaux. (Position ON).
Séparer ensuite le tuyau de refoulement du tube de rejet et amorcer la circulation d'eau, de préférence à l'accessoire universel d'installation 1 pour la zone d'aspiration (EHEIM – réf. 4005300, diamètre 16 mm) ou à l'aide de la poire d'aspiration (réf. 4003540).
La cuve se remplit automatiquement, reconnecter le tuyau au tube de rejet.
Après avoir contrôlé une nouvelle fois l'étanchéité de tous les raccords de tuyau, mettre le filtre en marche à l'aide de la prise au secteur.
Conseil: Le débit d'eau de la pompe peut être contrôlé en utilisant le robinet de sortie (OUT).
Attention: Ne jamais réduire le débit en utilisant le robinet d'entrée (IN).
Entretien et soin
Retirer la prise. Fermer les deux robinets d'arrêt de la connexion (position OFF). Faire basculer l'étrier de verrouillage vers le haut et dégager la connexion de la partie supérieure du filtre.
Retirer du meuble le filtre extérieur en le prenant par les deux poignées intégrées. Ouvrir tous les clips de fermeture et retirer la partie supérieure du filtre.
Pour nettoyer la chambre de la pompe, déverrouiller la bague de fermeture située sur la partie interne de la tête motrice en la faisant tourner vers la gauche. Enlever ensuite le couvercle de la pompe, la turbine et l'axe.
Nettoyer soigneusement les pièces de la pompe et le canal de refroidissement à l'aide du jeu de nettoyage EHEIM (réf. 4009560). Rincer l'axe avec précaution (fragile: céramique!) et enfin, réassembler et remettre en place l'ensemble.
Au cours du montage, veiller à ce que les coussinets de l'axe, le couvercle de la pompe et le joint d'étanchéité soient en place correctement.
Ensuite, verrouiller à nouveau la chambre de la pompe avec la bague de fermeture.
Conseil:
Si, au cours du nettoyage, de l'eau pénétrait dans le couvercle de la partie supérieure du filtre, on peut le dévisser et le sécher avec un chiffon.
Masses filtrantes
Enlever de la cuve du filtre la grille, la ouate et les paniers filtrants.
Rincer soigneusement la masse filtrante à l'eau courante – jusqu'à ce que l'on ne voie plus du tout d'eau trouble.
La ouate filtrante blanche sert à la filtration mécanique et ne doit être utilisée qu'une seule fois; en effet, les particules de saleté qui se sont collées ne peuvent pas être éliminées complètement au nettoyage.
Utiliser une ouate neuve, réf. 2616265. La mousse filtrante bleue (1x dans le set, réf. 2616260) peut être utilisée 2 à 3 fois. La laver soigneusement avant l'utilisation.
Lorsqu'on remet le SUB-STRAT neuf, mélanger environ 1/3 d'ancienne masse filtrante au matériau neuf ainsi que les cultures de bactéries se développeront plus rapidement à l'intérieur du nouveau matériau filtrant.
Ne faire marcher le filtre qu'en position verticale.
Nettoyer la cuve du filtre et, ensuite, réintroduire les paniers filtrants.
Veiller à ce que les paniers soient bien enfoncés, emboîtés les uns sur les autres et que les orifices des paniers soient bien alignés, sans oublier les joints de caoutchouc qui permettent l'étanchéité.
Attention de ne pas trop remplir les paniers. Poser la ouate filtrante neuve et la grille.
Attention : Ne jamais placer la ouate filtrante blanche au-dessous de la poignée rétractable du panier de filtration.
Contrôler si le joint de la partie supérieure du filtre est propre et correctement mis en place.
Graisser légèrement le joint d'étanchéité avec de la vaseline.
Poser la partie supérieure du filtre sur la cuve, fermer avec les clips de fermeture et mettre en place le filtre dans le meuble.
Examinez les trois joints à la base de la pièce et assurez-vous qu'ils soient bien en place et en bon état, graissez-les légèrement avec de la vaseline ; mettez en place et verrouillez la connexion.
Une fois que les deux manettes de fermeture de l'adaptateur sont ouvertes (position ON), le filtre se remplit de nouveau automatiquement d'eau et est prêt à fonctionner.
Remettre le filtre en marche à l'aide de la prise, au secteur.
Consignes de sécurité
Usage intérieur exclusivement. Destiné à être utilisé uniquement en aquariophilie. Filtre aquarium pour usage domestique.
Avant de plonger la main dans l'eau de l'aquarium, retirer les prises électriques de tous les appareils installés dans l'eau. Avant d'ouvrir le filtre, le débrancher entièrement du secteur.
La ligne de raccordement de l'appareil ne peut pas être remplacée. En cas d'endommagement du cordon d'alimentation, mettez l'appareil à la ferraille. Ne portez jamais la pompe par le câble ; ne pliez pas le câble.
Cet appareil n'est pas destiné à être utilisé par des personnes (enfants y compris) aux capacités physiques, sensorielles ou intellectuelles limitées ou dépourvues d'expérience ou de connaissance, à moins qu'elles ne se trouvent sous la surveillance d'une personne responsable de la sécurité ou obéissent à ses recommandations sur la manière d'utiliser l'appareil. Veillez à surveiller les enfants afin de pouvoir être certain qu'ils ne jouent pas avec l'appareil.
Remarque: avec ces appareils, des champs magnétiques peuvent provoquer des troubles ou des détériorations électroniques et mécaniques. Ceci est également valable pour les stimulateurs cardiaques. Les distances nécessaires de sécurité doivent être relevées dans les manuels de ces appareils médicaux.
Attention: en cas de travaux de maintenance, risque de coinçement en raison de forces magnétiques élevées.
Pour votre propre sécurité, nous vous recommandons de former un col de cygne avec le câble pour éviter que l'eau s'écoulant éventuellement le long du câble ne pénètre dans la prise. En utilisant par exemple une multiprise, celle-ci doit être placée plus haut que la prise de secteur du filtre.
Vu que le traitement du bois fait appel à un grand nombre de laques et vernis, les pieds de l'appareil, sous l'effet d'une réaction chimique, peuvent laisser des résidus visibles sur les meubles ou des parquets. Il ne faudra pas poser l'appareil sur des surfaces en bois sans intercaler une protection entremise.
Au moment de choisir l'emplacement de votre appareil, tenez compte de la hauteur d'installation. Afin d'obtenir une sécurité de fonctionnement optimale, une distance maximale de 180 cm entre la surface de l'eau et le fond du filtre doit être respectée. ATTENTION: Faire systématiquement marcher le filtre en position verticale.
Risque de brûlure! Usez de prudence au toucher du serpentin de chauffage des appareils chauffants.
Respecter les indications de sûreté en manipulant des éléments de construction qui risquent des décharges électrostatiques.
Ne nettoyez pas cet appareil – ou les pièces qui le composent – au lave-vaisselle. Ne le résiste pas au lave-vaisselle.
Ne pas jeter le présent produit à la poubelle. Ramenez-le à votre lieu de décharge locale.
Le produit est autorisé à l'emploi conformément aux réglementations et directives nationales respectivement en vigueur. Il respecte les normes adoptées par l'Union européenne.
