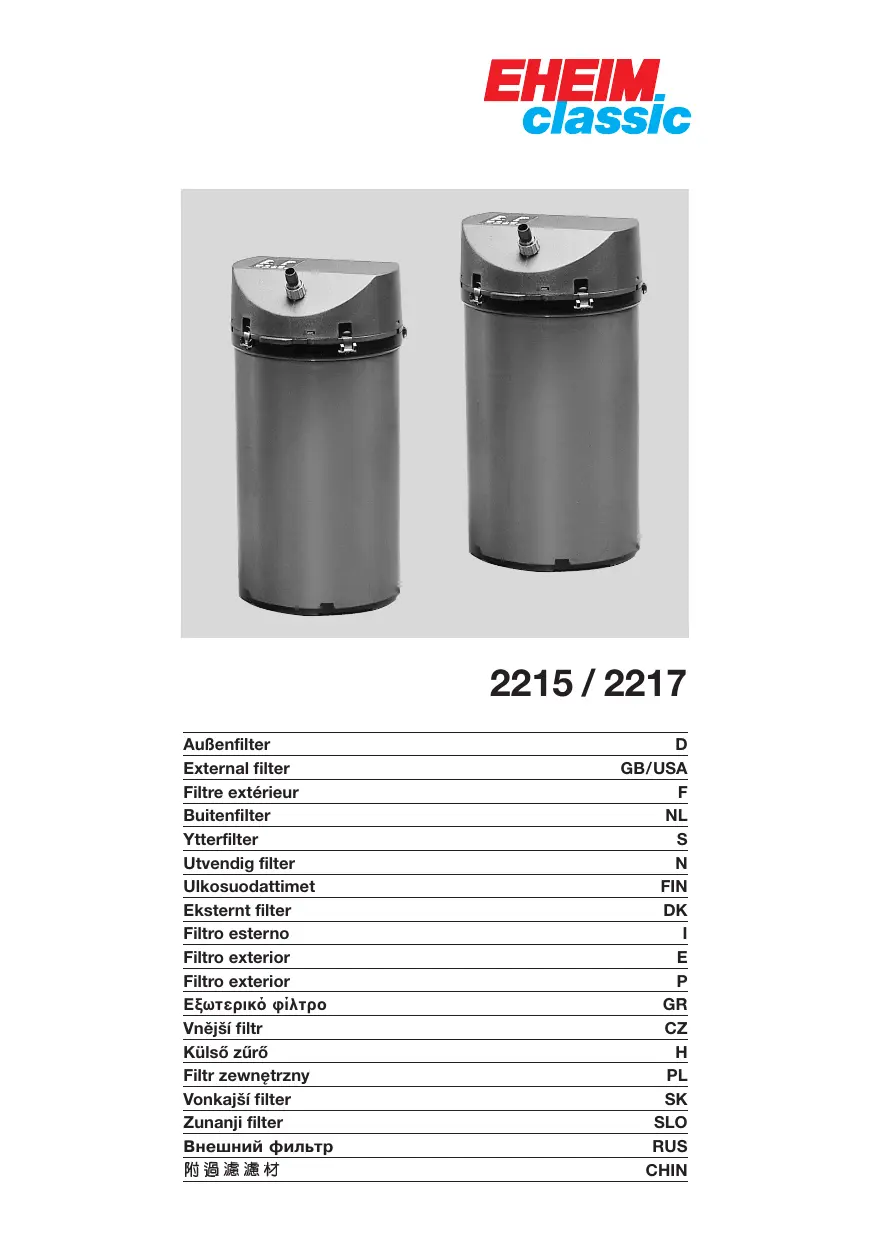

2217 - Filtre aquarium EHEIM - Notice d'utilisation et mode d'emploi gratuit

Marque	EHEIM
Modèle	2217
Type de produit	Filtre extérieur pour aquarium
Utilisation	Intérieur uniquement
Volume d'aquarium recommandé	Jusqu'à 400 L (estimation)
Débit	Environ 1000 L/h (estimation)
Puissance	Non spécifiée, pompe électrique
Tension d'alimentation	230 V / 50 Hz (standard Europe)
Dimensions (L x l x h)	Environ 30 x 30 x 45 cm (estimation)
Poids	Environ 5 kg (estimation)
Matériau	Plastique, acier inoxydable (turbine)
Fonctions principales	Filtration mécanique, biologique et chimique
Capacité de filtration	6 mousses bleues, 1 ouate blanche, 1 coussin charbon (version A) ; EHEIM MECH, SUBSTRATpro, mousse, ouate, charbon (version B)
Type d'amorçage	Pompe d'amorçage (option), aspiration manuelle, accessoire universel
Raccords tuyaux	Côté aspiration (bas), côté pression (tête de pompe)
Entretien	Nettoyage de la pompe, vérification des joints et tuyaux
Fréquence de nettoyage des masses filtrantes	Ne pas tout nettoyer le même jour pour préserver les bactéries
Remplacement du charbon	Retirer après 2 semaines
Sécurité	Débrancher avant entretien, ne pas utiliser si câble endommagé
Pièces détachées disponibles	Mousses (réf. 2616171), ouate (2616175), charbon (2628170), MECH (2510751), SUBSTRATpro (2507751)
Réparabilité	Pompe démontable, pièces de rechange disponibles

FOIRE AUX QUESTIONS - 2217 EHEIM

Comment amorcer le filtre EHEIM 2217 ?

Il existe trois méthodes : 1) avec une pompe d'amorçage (réf. 4003540), 2) avec l'accessoire universel d'installation, 3) en aspirant par le tuyau de refoulement. Assurez-vous que le filtre est plein d'eau avant de mettre le moteur en marche.

Quels médias filtrants utiliser dans le EHEIM 2217 ?

Deux configurations sont possibles : version A : 6 mousses filtrantes bleues, 1 ouate blanche et 1 coussin de charbon en couche supérieure ; version B : EHEIM MECH, SUBSTRATpro, 1 mousse bleue, 1 ouate blanche et 1 coussin de charbon.

Dois-je retirer le charbon après un certain temps ?

Oui, le coussin de charbon doit être retiré après environ 2 semaines et jeté. Il sert à adsorber les substances chimiques lors de la première installation.

Comment nettoyer le filtre EHEIM 2217 ?

Débranchez l'appareil, libérez le verrouillage de la tête de pompe, démontez les pièces de la pompe. Nettoyez-les avec la brosse pour corps de pompe (réf. 4009550). Ne nettoyez pas toutes les mousses le même jour pour conserver les bactéries.

Puis-je remplacer le câble réseau s'il est endommagé ?

Non, le câble réseau ne peut pas être remplacé. Si endommagé, l'appareil ne doit plus être utilisé. Consultez votre revendeur ou le service après-vente EHEIM.

Comment installer le tube de refoulement ?

Montez le tube de refoulement selon le schéma (option ① ou ②). Assemblez le tube d'aspiration avec la crépine et fixez-le à la paroi de l'aquarium avec deux ventouses à crochets.

Que faire si le filtre fait du bruit après la mise en marche ?

Un léger bruit d'air résiduel est normal. L'air s'échappera progressivement. Ne placez le bouchon à l'extrémité de la canne de rejet qu'après avoir chassé tout l'air.

Comment retirer le filtre pour le nettoyage sans problème ?

Videz le filtre avant de le rapporter à l'aquarium. Purgez le tuyau de refoulement et ouvrez le robinet (en option). Après les raccordements, ouvrez les robinets côté aspiration pour amorcer automatiquement.

Quelles sont les références des pièces de rechange pour le 2217 ?

Mousses : 2616171, ouate : 2616175, charbon : 2628170, EHEIM MECH : 2510751 (5L), SUBSTRATpro : 2507751 (5L).

Le filtre EHEIM 2217 peut-il être utilisé en extérieur ?

Non, le manuel précise une utilisation exclusivement en intérieur.

MODE D'EMPLOI 2217 EHEIM

pour l'achat de votre nouveau filtre extérieur EHEIM classic. Il offre d'excellentes performances avec une fiabilité et une efficacité maximales.

Consignes de sécurité

Usage intérieur exclusivement.

Avant d'effectuer des travaux d'entretien ou de maintenance, déconnectez du réseau tous les appareils installés dans l'eau.

Le câble réseau de l'appareil ne peut pas être remplacé. L'usage de l'appareil est interdit lorsque le câble est endommagé. Veillez à vous adresser à votre revendeur spécialisé ou à votre agence EHEIM de service après-vente.

Le produit est autorisé à l'emploi conformément aux réglementations et directives nationales respectivement en vigueur. Il respecte les normes adoptées par l'Union Européenne.

Fonction

A ① Tête de la pompe ② Cuve du filtre ③ Raccord pour tuyau côté pression ④ Raccord pour tuyau côté aspiration ⑤ Grilles ⑥ Tube d'aspiration ⑦ Crépine ⑧ Ventouse à crochets ⑨ Tube de refoulement.

Placer la grille tiges, dirigées vers le bas.

B Version avec mousse filtrantes : Rincer toutes les mousses filtrantes à l'eau courante et les mettre dans le cuve du filtre comme indiqué sur le dessin : ⑧ 6x mousse filtrante bleue, ⑥ 1x ouate filtrante blanche et ⑨ 1x coussin au charbon noir en tant que couche supérieure. Le coussin au charbon adsorbe les substances chimiques lors de la première installation du filtre. Après environ 2 semaines il faut enlever le charbon et le jeter. Il est conseillé de ne pas rincer toutes les mousses filtrantes le même jour pour conserver des bactéries. B1 Version avec masses filtrantes : Remplir le cuve du filtre de la façon suivante : @ EHEIM MECH, 1 x mousse filtrante bleue, @ EHEIM SUBSTRATpro ou SUBSTRAT, 1 x ouate filtrante blanche et 1 x coussin au charbon noir en tant que couche supérieure. Après environ 2 semaines il faut enlever le charbon et le jeter.

Installation

C Poser la tête de pompe sur la cuve et s'assurer que le joint soit bien en place et en bon état. Fermer les clips. D Installer le filtre sous l'aquarium ou au moins plus bas que le niveau de l'eau. E/F Monter le tube de refoulement selon dessin ① ou ②. Assembler le tube d'aspiration et la crépine (dessin A) et le fixer à la paroi de l'aquarium à l'aide de 2 ventouses à crochets. Procéder au raccordement des tuyaux avec le filtre: le côté aspiration est raccordé à l'embout d'aspiration, en bas, le côté pression est raccordé à la tête de la pompe. G Assurer la fixation des tuyaux par l'écrou de sécurité.

Mise en service

Il existe 3 façons d'amorcer un filtre : 1) avec une pompe d'amorçage (réf. 4003540) 2) avec l'accessoire universel d'installation 1 (voir schéma H1) 3) ou en aspirant par le tuyau de refoulement. Assemblez la barre de rejet avec le tuyau de refoulement lorsque le filtre est plein d'eau.

Le moteur peut être mis en marche lorsque le filtré est plein d'eau et un léger bruit provoqué par l'air restant dans la cuve peut se faire entendre le temps qu'il s'échappe du filtré (phénomène normal). Ne mettez en place le bouchon à l'extrémité de la canne de rejet qu'une fois la totalité de l'air chassée.

Important: Lorsqu'il faut nettoyer les masses filtrantes et que le filtre doit être retiré de l'aquarium, merci de tenir compte des points suivants:

1) Le filtre ne doit pas être rempli d'eau lorsque vous le rapportez à l'aquarium. 2) Le tuyau de refoulement doit être purgé et le robinet (en option) ouvert. 3) APRÈS que les raccordements aient été effectués les robinets du côté aspiration peuvent être ouverts, l'eau circulera dans le filtre expulsant l'air par la canne de rejet et assurant un amortcage parfait.

Entretien

Retirer la prise de courant. Libérer le verrouillage de la tête de pompe et démonter les pièces de la pompe comme indiqué sur le dessin. Retirer à l'aide d'un tournevis le canal de refroidissement (dessin I). Nettoyer toutes les pièces à l'aide de la brosse pour corps de pompe (réf. no. 4009550) et remonter les dans le même ordre.

Conseil: Toutes les jonctions de tuyaux doivent être vérifiées à intervalles réguliers pour un assemblage parfait.

Attention: L'axe et les ailettes de la turbine de la pompe doivent tourner très facilement afin d'assurer le démarrage impeccable de la pompe.

Filtre	Coussins: mousse 2x	ouate 3x	charbon 3x	MECH	SUBSTRATpro
2215	2616151	2616155	2628150	2507051 (1 I)	2510051 (1 I)
				2507751 (5 I)	2510101 (2 I)
2217	2616171	2616175	2628170		2510751 (5 I)

Les reproductions, copies et utilisations de nos logos et matériels et produits dérivés sont interdits à l'exploitation, de toute nature, et sont soumises au préalable, par écrit, au consentement et à l'approbation du fabricant.

Plochinger Str. 54

73779 Deizisau Germany

Tel. [phone]

Fax [phone]

GmbH & Co. KG
