2217 - Filtro per acquario EHEIM - Manuale utente e istruzioni gratuiti

Marca	EHEIM
Modello	2217
Tipo di prodotto	Filtro esterno per acquario
Utilizzo	Solo interno
Volume dell'acquario consigliato	Fino a 400 L (stima)
Portata	Circa 1000 L/h (stima)
Potenza	Non specificata, pompa elettrica
Tensione di alimentazione	230 V / 50 Hz (standard Europa)
Dimensioni (L x l x h)	Circa 30 x 30 x 45 cm (stima)
Peso	Circa 5 kg (stima)
Materiale	Plastica, acciaio inossidabile (turbina)
Funzioni principali	Filtrazione meccanica, biologica e chimica
Capacità di filtrazione	6 spugne blu, 1 ovatta bianca, 1 cuscino carbone (versione A); EHEIM MECH, SUBSTRATpro, spugna, ovatta, carbone (versione B)
Tipo di avviamento	Pompa di avviamento (opzione), aspirazione manuale, accessorio universale
Raccordi tubi	Lato aspirazione (basso), lato pressione (testa pompa)
Manutenzione	Pulizia della pompa, verifica delle guarnizioni e dei tubi
Frequenza di pulizia dei materiali filtranti	Non pulire tutto lo stesso giorno per preservare i batteri
Sostituzione del carbone	Rimuovere dopo 2 settimane
Sicurezza	Scollegare prima della manutenzione, non utilizzare se il cavo è danneggiato
Ricambi disponibili	Spugne (rif. 2616171), ovatta (2616175), carbone (2628170), MECH (2510751), SUBSTRATpro (2507751)
Riparabilità	Pompa smontabile, ricambi disponibili

Domande frequenti - 2217 EHEIM

Come avviare il filtro EHEIM 2217?

Esistono tre metodi: 1) con una pompa di avviamento (rif. 4003540), 2) con l'accessorio universale di installazione, 3) aspirando dal tubo di mandata. Assicurarsi che il filtro sia pieno d'acqua prima di avviare il motore.

Quali materiali filtranti utilizzare nel EHEIM 2217?

Sono possibili due configurazioni: versione A: 6 spugne filtranti blu, 1 ovatta bianca e 1 cuscino di carbone nello strato superiore; versione B: EHEIM MECH, SUBSTRATpro, 1 spugna blu, 1 ovatta bianca e 1 cuscino di carbone.

Devo rimuovere il carbone dopo un certo tempo?

Sì, il cuscino di carbone deve essere rimosso dopo circa 2 settimane e gettato. Serve ad assorbire le sostanze chimiche durante la prima installazione.

Come pulire il filtro EHEIM 2217?

Scollegare l'apparecchio, sbloccare il blocco della testa pompa, smontare i pezzi della pompa. Pulirli con la spazzola per corpo pompa (rif. 4009550). Non pulire tutte le spugne lo stesso giorno per conservare i batteri.

Posso sostituire il cavo di alimentazione se danneggiato?

No, il cavo di alimentazione non può essere sostituito. Se danneggiato, l'apparecchio non deve più essere utilizzato. Consultare il rivenditore o il servizio post-vendita EHEIM.

Come installare il tubo di mandata?

Montare il tubo di mandata secondo lo schema (opzione ① o ②). Assemblare il tubo di aspirazione con la crepina e fissarlo alla parete dell'acquario con due ventose a gancio.

Cosa fare se il filtro fa rumore dopo l'avvio?

Un leggero rumore d'aria residua è normale. L'aria fuoriuscirà gradualmente. Non posizionare il tappo all'estremità della canna di scarico finché non è stata espulsa tutta l'aria.

Come rimuovere il filtro per la pulizia senza problemi?

Svuotare il filtro prima di riportarlo all'acquario. Sfiatare il tubo di mandata e aprire il rubinetto (opzionale). Dopo i collegamenti, aprire i rubinetti lato aspirazione per avviare automaticamente.

Quali sono i codici dei ricambi per il 2217?

Spugne: 2616171, ovatta: 2616175, carbone: 2628170, EHEIM MECH: 2510751 (5L), SUBSTRATpro: 2507751 (5L).

Il filtro EHEIM 2217 può essere utilizzato all'esterno?

No, il manuale specifica un utilizzo esclusivamente in interni.

MANUALE UTENTE 2217 EHEIM

Vi ringraziamo per aver acquistato il Vostro nuovo filtrato esterno EHEIM classic, che Vi offrirà un rendimento ottimale con la massima affidabilità ed efficacia.

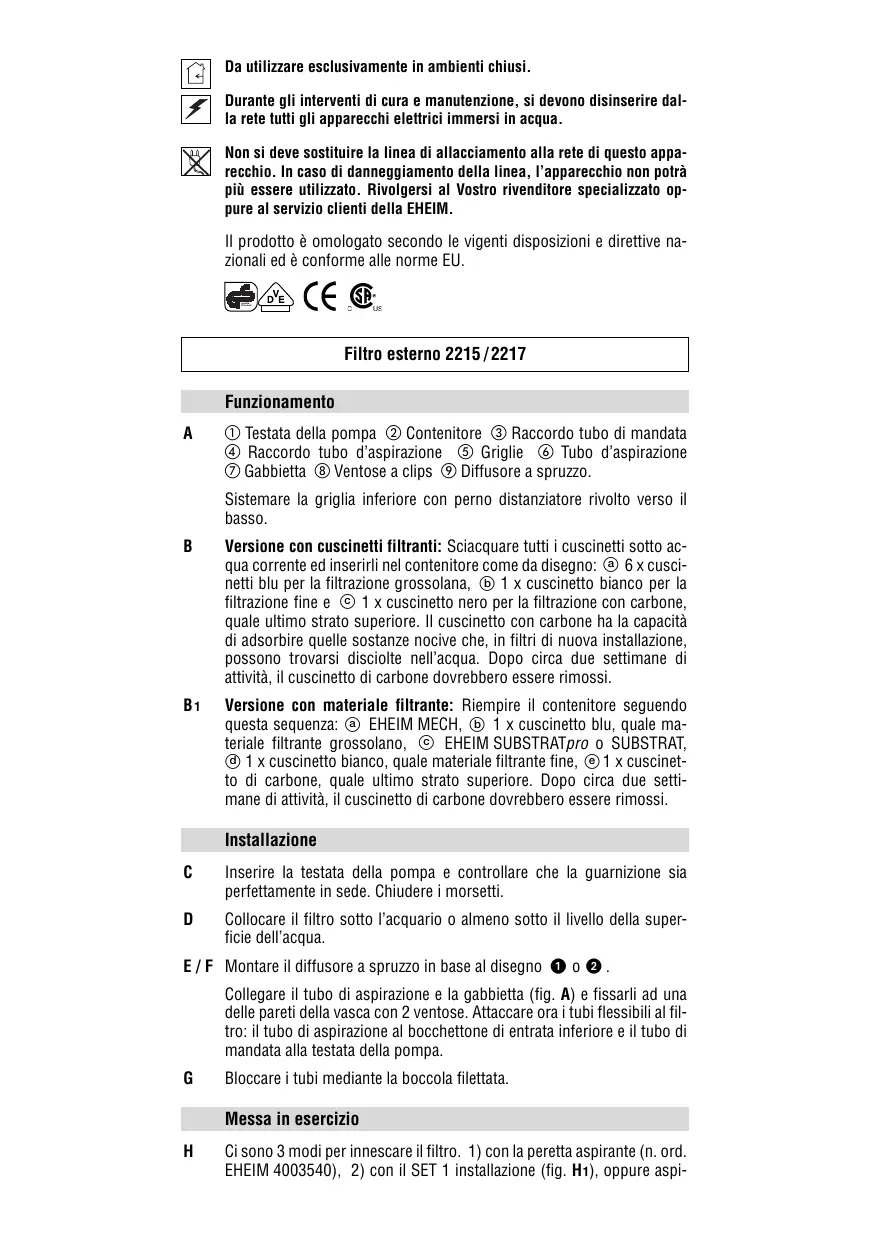

Avvertenze di sicurezza

Dautilizzare esclusivamente in ambienti chiusi.

Durante gli interventi di cura e manutenzione, si devono disinserire dalla rete tutti gli appearecchi elettrici immersi in acqua.

Non si deve sostuire la linea di allacciamento alla rete di quello apparecchio. In caso di danneggiamento della linea, l'apparecchio non potra più essere utilizzato. Rivolgersi al Vostro rivenditore specializzato oppure al servizio clienti della EHEIM.

Il prodotto è omologato secondo le vigenti disposizioni e direttive nazionali ed è conforme alle norme EU.

Filtro esterno 2215/2217

Funzionamento

A ① Testata della pompa ② Contenitore ③ Raccordo tubo di mandata ④ Raccordo tubo d'aspirazione ⑤ Griglie ⑥ Tubo d'aspirazione ⑦ Gabbietta ⑧ Ventose a clips ⑨ Diffusore a spruzzo.
Sistemare la griglia inferiore con perno distanziatore rivolto verso il basso.
B Versione con cuscinetti filtranti: Sciacquare tutti i cuscinetti sotto acqua corrente ed inserirli nel contentatore come da disegno: ⑥ 6 x cuscinetti blu per la filtrazione grossolana, ⑤ 1 x cuscinotto bianco per la filtrazione fine e ⑨ 1 x cuscinotto nero per la filtrazione con carbone, quale ultimo strato superiore. Il cuscinotto con carbone ha la capacité di adsorbire那一 delle sostane nocive che, in filtri di nuova installmenta, possono trovarsi disciolte nell'acqua. Dopo circa due settimane di attività, il cuscinotto di carbone dovrebbero essere rimossi.
B1 Versione con materiale filtrante: Riempire il contentatore seguito. Questa sequenza: EHEIM MECH, ⑥ 1x cuscinetto blu, quale materiale filtrante grossolano, EHEIM SUBSTRATpro o SUBSTRAT, ④ 1x cuscinetto bianco, quale materiale filtrante fine, ⑥ 1x cuscinetto di carbone, quale ultimo strato superiore. Dopo circa due settimane di attività, il cuscinetto di carbone dovrebberno essere rimossi.

Installazione

C Inserire la testata della pompa e controllare che la guarnizione si a perfettamente in sede. Chiudere i morsetti.
D Collocare il fatto molto l'acquario o almeno molto il livello della superficie dell'acqua.

E/F Montare il diffusore a spruzzo in base al disegno 1 o 2.

Collegare il tubo di aspirazione e la gabbietta (fig. A) e fissarli ad una delle pareti della vasca con 2 ventose. Attaccare ora i tubi flessibili al filtrto: il tubo di aspirazione al bocchettone di entrata inferiore e il tubo di mandata alla testata della pompa.

G Bloccare i tubi medianta la boccola fillettata.

Messa in esercizio

H Ci sono 3 modi per innescare il filtro. 1) con la peretta aspirante (n. ord. EHEIM 4003540), 2) con il SET 1 installatione (fig. H1), oppure aspi

rando dal tubo di mandata. Collegare il tubo di mandata al diffusore a spruzzo perché il filtrso si risme per d'acqua. Quando il filtrto è pieno d'acqua si cui dovecare la pompa; per alcuni secondi, nella fruiescono le bollicine d'aria si potrebbe rilevare un leggero rumore della pompa (cicè è del tutto normale). Inserire il terminale nella parte finale del difusore a spruzzo solo dopo che sono fuoriuscite tutte le bollicine.

Importante: quando i materiali filtranti necessitano di manutenzione e occorre rimuovere il filtro dall'acquario, si consiglia di tenere conto dei seguenti punti:

1) prima di ricollegare il filtro all'acquario accertarsi che non contenga acqua
2) il tubo di mandata collegato al diffusore a spruzzo deve essere privo di acqua e l'eventuale rubinetto aperto
3) dopo aver eseguito i collegamenti, après il rubinetto del tubo d'aspirazione (che ospita l'innesco automatico). A quello punto l'accua entanel除去 espellendo tutte l'aria dal diffusore a spruzzo, eliminata blocchicausati dall'aria ed assicurare un perfetto innesco.

Manutenzione

Disinserire la spina. Aprire il coperchio della testata della pompa e togliere gli elementi della pompa come da disegno. Servendosi di un cacciavite, estrarre l'inserto del canale di raffreddamento (fig. 1). Pulire tutti gli elementi servendosi dello scopvolo n. ord. 4009550 e reinserirli successivement dello stesso ordine.

Suggerimento: controllare periodicamente il corretto fissaggio dei tubi flessibili.

Avvertenza: per un ineccepibile avviamento della pompa, le assi nella boccola e le alette devono assolutamente ruotare liberamente.

Filtro	Cuscinetti: blu 2x	bianco fine 3x	carbone 3x	MECH	SUBSTRATpro
2215	2616151	2616155	2628150	2507051 (1 I)	2510051 (1 I)
				2507751 (5 I)	2510101 (2 I)
2217	2616171	2616175	2628170		2510751 (5 I)
