GEBRUIKSAANWIJZING 2217 EHEIM

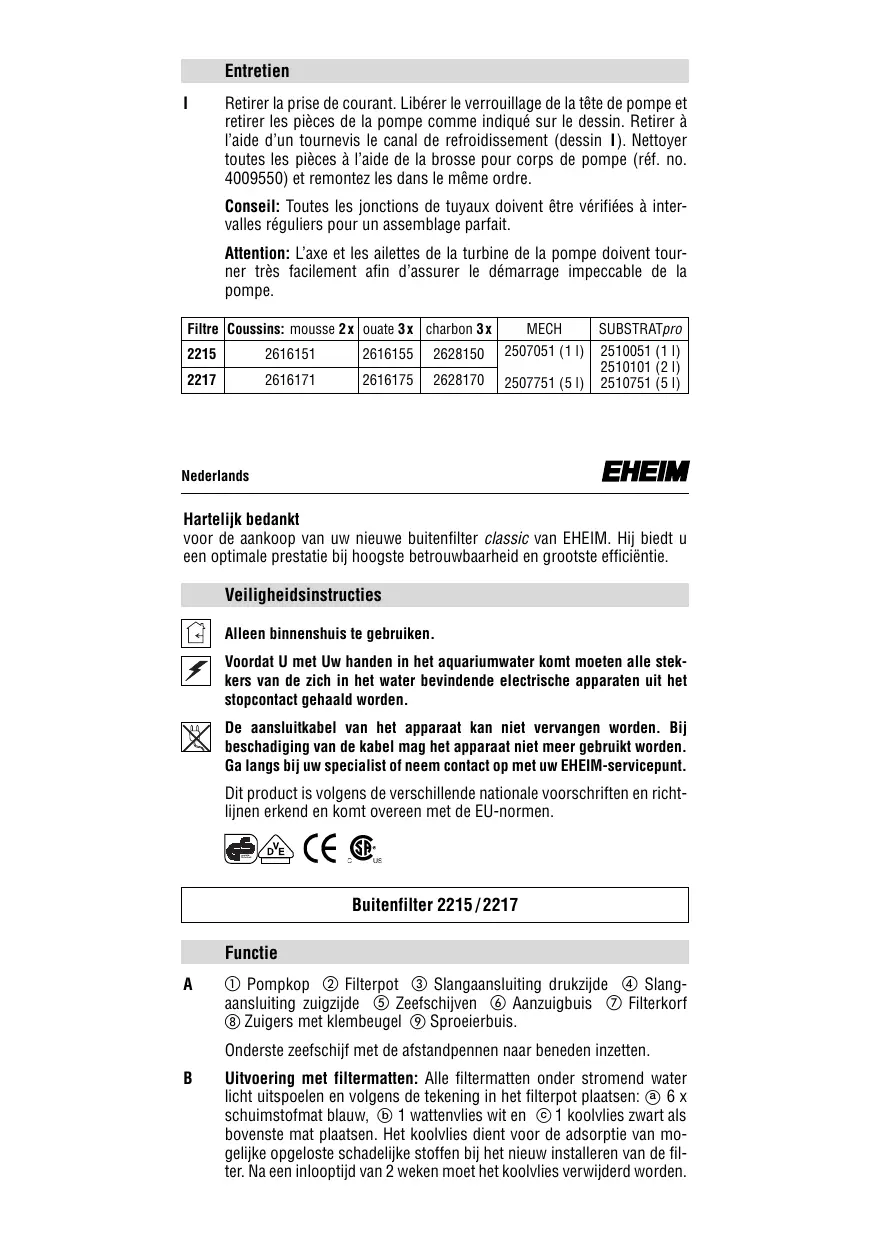

MECH SUBSTRATpro 2507051 (1 l) 2510051 (1 l) 2510101 (2 l) 2507751 (5 l) 2510751 (5 l) Nederlands Hartelijk bedankt voor de aankoop van uw nieuwe buitenfilter classic van EHEIM. Hij biedt u een optimale prestatie bij hoogste betrouwbaarheid en grootste efficiëntie. Veiligheidsinstructies Alleen binnenshuis te gebruiken. Voordat U met Uw handen in het aquariumwater komt moeten alle stekkers van de zich in het water bevindende electrische apparaten uit het stopcontact gehaald worden. De aansluitkabel van het apparaat kan niet vervangen worden. Bij beschadiging van de kabel mag het apparaat niet meer gebruikt worden. Ga langs bij uw specialist of neem contact op met uw EHEIM-servicepunt. Dit product is volgens de verschillende nationale voorschriften en richtlijnen erkend en komt overeen met de EU-normen. geprüfte Sicherheit Buitenfilter 2215 / 2217 Functie

Pompkop Filterpot Slangaansluiting drukzijde Slangaansluiting zuigzijde Zeefschijven Aanzuigbuis Filterkorf Zuigers met klembeugel Sproeierbuis. Onderste zeefschijf met de afstandpennen naar beneden inzetten.

Uitvoering met filtermatten: Alle filtermatten onder stromend water a 6x licht uitspoelen en volgens de tekening in het filterpot plaatsen: c 1 koolvlies zwart als b 1 wattenvlies wit en schuimstofmat blauw, bovenste mat plaatsen. Het koolvlies dient voor de adsorptie van mogelijke opgeloste schadelijke stoffen bij het nieuw installeren van de filter. Na een inlooptijd van 2 weken moet het koolvlies verwijderd worden.

a EHEIM Uitvoering met filtermedia: De filterpot als volgt vullen: c EHEIM SUBSTRATpro of SUBb 1 schuimstofmat blauw, MECH, e 1 koolvlies zwart als bovenste mat d 1 wattenvlies wit, STRAT, plaatsen. Na een inlooptijd van ca. 2 weken moet het koolvlies verwijderd worden. Montage

Pompkop op de filterpot zetten en erop letten, dat de dichtingsring goed zit. Dekselveren sluiten.

Filter onder het aquarium plaatsen (in ieder geval onder de waterspiegel). E / F Sproeierbuis volgens tekening of monteren. Aanzuigbuis en filterkorf in elkaar steken (afb. A) en met 2 zuigers met klembeugel aan de bakwand bevestigen en slangverbindingen aan de filter koppelen: zuigzijde aan het onderste inloopstuk, drukzijde aan de pompkop.

Slangen met de dopmoer vastzetten. Ingebruikname

Met de EHEIM-aanzuiger (bestelnr. 4003540), de EHEIM montage-set 1 (zie afb. H 1) of door aanzuigen aan de drukzijde wordt de waterkringloop tot stand gebracht, tot de filter vanzelf volloopt. Vervolgens de drukslang met de sproeierbuis verbinden en filter door middel van de stekker inschakelen. (Een aanloopgeruis van de pomp van 0,5 - 3 sec. is normaal). Wanneer zich geen luchtbellen meer in de waterstroom bevinden de sluitstop op de sproeierbuis doen. Onderhoud

Stekker uit het stopcontact trekken en pompkop afnemen. Vergrendeling aan de pompkop losmaken en pompdelen eruit nemen zoals de tekening aangeeft. Koelkanaal-inzet met schroevendraaier eruit wippen (afbeelding I). Alle delen schoonmaken met de EHEIM-reinigingsborstel (bestelnr. 4009550) en vervolgens in dezelfde volgorde er weer inzetten. Opmerking: Regelmatig controleren of alle slangverbindingen nog goed zitten. Let op: De assen – en het daarop gemonteerde pomprad – moeten absoluut soepel in de lagers lopen, zodat de pomp goed opgang komt. Filter schuimstof 2x wattenvlies 3x koolvlies 3x
