| Producttype | Buitenfilter voor aquarium |
| Model | eXperience 350 |
| Merk | EHEIM |
| Voeding | Netstroom (220-240 V, 50 Hz) |
| Nominaal debiet | Ongeveer 350 l/u |
| Max. installatiehoogte | 180 cm tussen wateroppervlak en bodem van het filter |
| Filtercapaciteit | Mechanisch en biologisch |
| Inbegrepen filtermaterialen | Witte watten (mechanisch), blauw schuim, substraat SUBSTRAT |
| Onderdelenreferenties | Witte watten (2616265), blauw schuim (2616260), reinigingsset (4009560), installatie-accessoire (4005300), aanzuigbalg (4003540) |
| Aanbevolen onderhoud | Filtermedia reinigen met stromend water, watten vervangen na elk gebruik, turbine en as reinigen met reinigingsset |
| Veiligheid | Voor onderhoud uitschakelen, binnengebruik, debiet niet verminderen via inlaat, max. afstand respecteren |
| Conformiteit | Gecertificeerd volgens Europese normen |
| Garantie | Raadpleeg de handleiding voor voorwaarden |
| Gebruik | Huishoudelijke aquariofilie |
| Materialen | Kunststof, rubberen afdichtingen, keramiek (as) |
| Aantal filtermanden | Meerdere stapelbare manden |
| Debietregeling | Via uitlaatkraan (OUT) |
| Meegeleverde accessoires | Slangen, zuigmond, aanzuigbuis, zuignappen, aansluiting met afsluitkranen, vaseline |
| Afmetingen (ongeveer) | Ongeveer 25 x 20 x 40 cm |
| Gewicht (ongeveer) | Ongeveer 3-4 kg |
Veelgestelde vragen - eXperience 350 EHEIM
Gebruikersvragen over eXperience 350 EHEIM
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Aquariumfilter in PDF-formaat gratis! Vind uw handleiding eXperience 350 - EHEIM en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. eXperience 350 van het merk EHEIM.
GEBRUIKSAANWIJZING eXperience 350 EHEIM

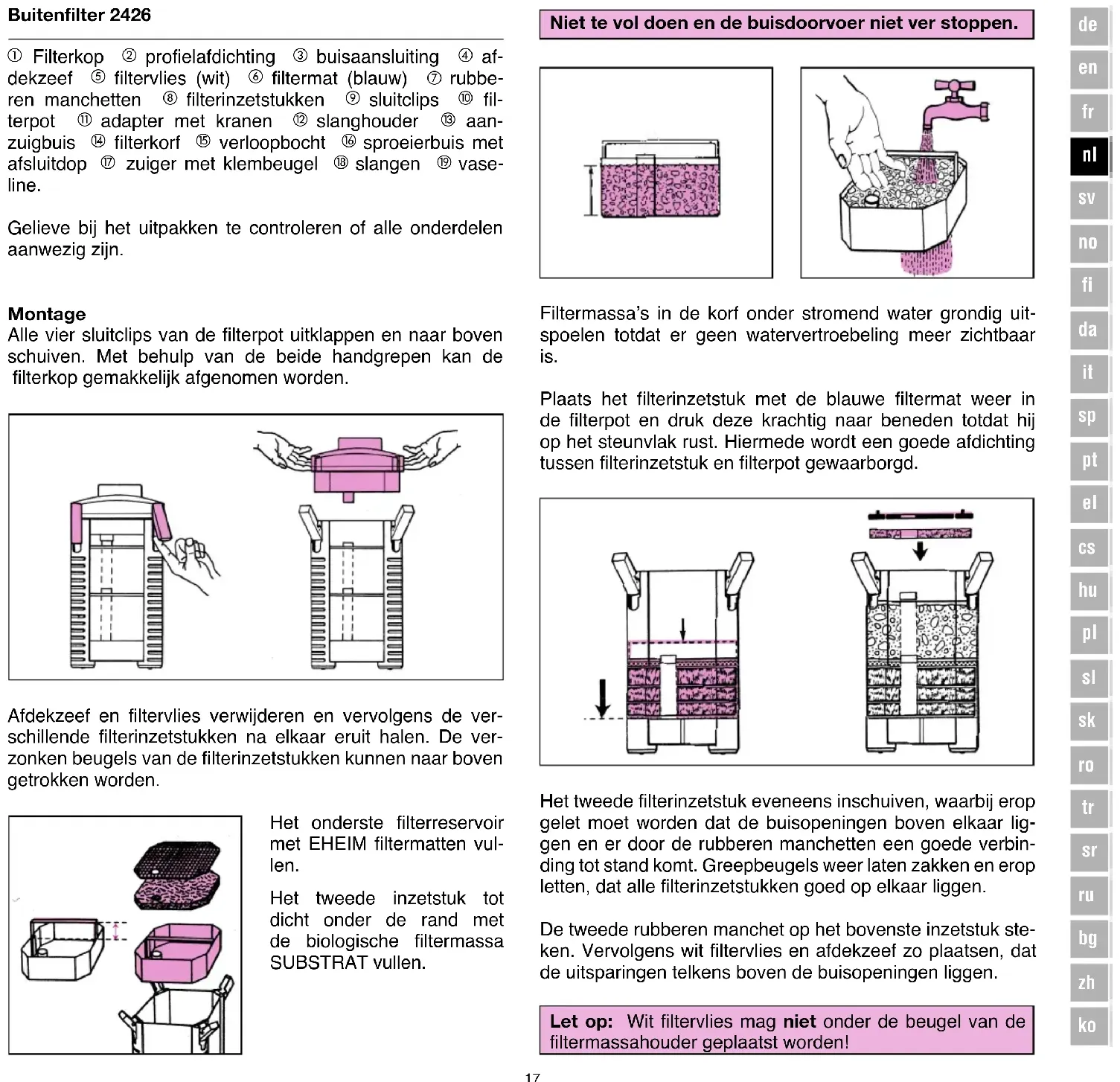

① Filterkop ② profielafdichting ③ buisaansluiting ④ afdekzeef ⑤ filtervlies (wit) ⑥ filtermat (blauw) ⑦ rubberen manchetten ⑧ filterinzetstukken ⑨ sluitclips ⑩ filterpot ⑪ adapter met kranen ⑫ slanghouder ⑬ aanzuigbuis ⑭ filterkorf ⑮ verloopbocht ⑯ sproeierbuis met afsluitdop ⑰ zuiger met klembeugel ⑱ slangen ⑲ vaseline.
Gelieve bij het uitpakken te controleren of alle onderdelen aanwezig zijn.
Montage
Alle vier sluitclips van de filterpot uitklappen en naar boven schuiven. Met behulp van de beide handgrepen kan de filterkop gemakkelijk afgenomen worden.
Afdekzeef en filtervlies verwijderen en vervolgens de verschillende filterinzetstukken na elkaar eruit halen. De verzonken beugels van de filterinzetstukken kunnen naar boven getrokken worden.
Het onderste filterreservoir met EHEIM filtermatten vullen.
Het tweede inzetstuk tot dicht onder de rand met de biologische filtermassa SUBSTRAT vullen.
Niet te vol doen en de buisdoorvoer niet ver stoppen.
Filtermassa's in de korf onder stromend water grondig uitspoelen totdat er geen watervertroebeling meer zichtbaar is.
Plaats het filterinzetstuk met de blauwe filtermat weer in de filterpot en druk deze krachtig naar beneden totdat hij op het steunvlak rust. Hiermede wordt een goede afdichting tussen filterinzetstuk en filterpot gewaarborgd.
Het tweede filterinzetstuk eveneens inschuiven, waarbij erop gelet moet worden dat de buisopeningen boven elkaar liggen en er door de rubberen manchetten een goede verbinding tot stand komt. Greepbeugels weer laten zakken en erop letten, dat alle filterinzetstukken goed op elkaar liggen.
De tweede rubberen manchet op het bovenste inzetstuk steken. Vervolgens wit filtervlies en afdekzeef zo plaatsen, dat de uitsparingen telkens boven de buisopeningen liggen.
Let op: Wit filtervlies mag niet onder de beugel van de filtermassahouder geplaatst worden!

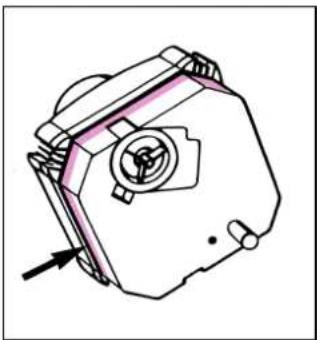

Let erop, dat de profieldichting van de filterkop niet vervuild is en precies in de sponning zit.
Kop op de filterpot plaatsen, waarbij de buisaansluiting van de filterkop in de buisdoorvoer van de filterinzetstukken gestoken moet worden.
Alle vier sluitclips vergrendelen.
Voordat U de adapter voor de slangaansluitingen in de filterkop steekt, controleren of de 3 dichtingsringen niet beschadigd en goed geplaatst zijn. Om de montage te vergemakkelijken de dichtingsringen met een beetje vaseline insmeren.
Adapter met vergrendelingsbeugel naar boven in de daar - voor gemaakte opening van de filterkop diep insteken en de adapter-vergrendelingsbeugel onder gelijktijdige druk op de adapter goed sluiten.
Om de kranen te sluiten worden de beide hefboomarmpjes van de adapter in de positie OFF gezet.
De bijgevoegde slangen tot de aanslag op de slangaansluitstukken van de adapter schuiven. Daar dit relatief moeilijk kan gaan de slangen vooraf in warm water soepel maken.
In principe alleen originele EHEIM-slangen gebruiken.
De tweedelige slanghouder wordt om de gemonteerde slangen gelegd, zijdelings ingehangen en samengeclipst.
Plaats nu de compleet voorbereide filter in de onderkast en let op de voorgeschreven opstelhoogte: Tussen wateroppervlak en bodem van de filter mag de afstand maximaal 180 cm zijn om een optimaal arbeidsproces te bereiken.
Steek de filterkorf op de aanzuigbuis en bevestig die met twee zuigers met klembeugel aan de binnenkant van het aquarium.
Opmerking: Bij toepassing van het EHEIM professionel-buitenfilter-moduul 7656450 wordt de aanzuigbuis alleen vastgeclipst.
Verloopbocht en sproeier-buis met een kort stuk slang verbinden en met behulp van zuigers in het aquarium monteren.
Al naar gelang de afmetingen vindt plaatsing aan de achterwand of aan een van de zijwanden plaats.
De open kant van de sproeierbuis met de bijgevoegde stop afsluiten.

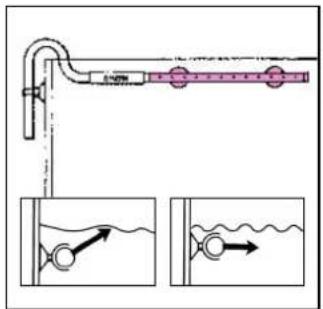

Tip: Afhankelijk van de gewenste intensiteit van de oppervlakte-beweging kan de sproeierbuis of onder of op het niveau van de waterspiegel geïnstalleerd worden.
Nu de slangen van de filter door de achterkant van de kast naar buiten leiden.
Verbindt nu de gemonteerde aanzuigbuis met de zuigzijde en de verloopbocht met de drukzijde van de filter.
Let erop, dat de slangen glad worden gelegd en niet geknikt zijn; eventueel inkorten.
Tip: Indien U de slangen vooraf enige tijd in warm water legt dan worden ze soepel en kunnen eventuele knikken er ge makkelijk uitgedrukt worden.
Inbedrijfneming

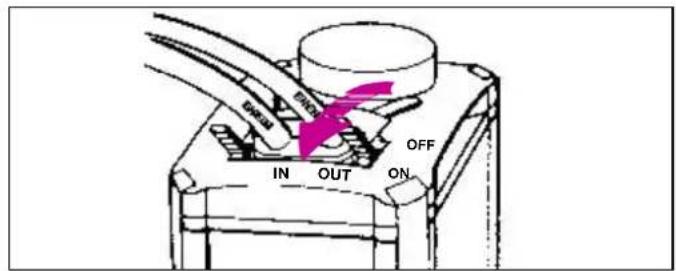

Open nu de kranen aan de adapter van de filter door de beide hefboomarmpjes in de richting van de slanggeleiding om te (positie ON) draaien.
Vervolgens drukslang van de sproeierbuis losmaken en de waterkringloop herstellen. Daarvoor is de practische EHEIM Montage-set 1 voor de zuigzijde (bestelnr. 4005300, 16 mm ø) of de aanzuiger (bestelnr. 4003540) bijzonder geschikt. De buitenfilter vult zich vanzelf met water. Daarna de slangverbinding weer her-
Nadat alle slangverbindingen nogmaals op dichtheid en de slanghouder op een juiste plaatsing gecontroleerd zijn, wordt de filter via de netstekker in bedrijf gesteld.
Tip: Met de geïntegreerde kraan (OUT) kan de filtercapaciteit aan de drukzijde traploos geregeld worden.
Let op: De pompcapaciteit mag nooit aan de zuigzijde (IN) verminderd worden!
Onderhoud

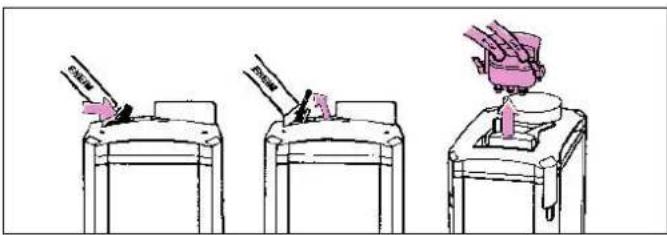

Stekker uit stopcontact. Beide afsluithendels van de adapter sluiten (positie OFF). Vergrendelingsbeugel naar boven doen en adapter uit de filterkop halen.
Buitenfilter aan de beide handgrepen uit de kast halen.
Alle sluitclips openen en filterkop afnemen.
Voor het schoonmaken van de pompkamer opent U de afsluitring aan de bodem van de filterkop door naar links te draaien.
Dan de pompdeksel, pomprad en as verwijderen.
Pompdelen en smeerkanaal met de EHEIM-reinigingsset (bestelnr. 4009560) grondig schoonmaken.
As voorzichtig afspoelen (gevaar voor breuk!) en aansluitend pomprad inzetten.
Bij de montage op het goed zitten van ashouders, pompdeksel en dichtingsring letten. Vervolgens pomp met sluit-ring weer vastzetten.
Indien bij het schoonmaken water in de afdekkap van de filterkop gekomen is, kan de kap afgeschroefd en met een doek schoongemaakt worden.
Filtermassa's:

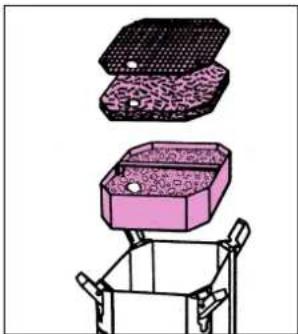

Afdekzeef, vlies en filterinzetstukken uit de filterpot halen.
Spoel de filtermassa met lauwwarm water grondig uit – zolang tot geen vertroebeling meer zichtbaar is.
Het witte filtervlies dient voor een mechanische fijnfiltratie en mag maar eenmaal gebruikt worden, daar de aangehechte vuildeeltjes niet geheel uit te wassen zijn.
Nieuw vlies (bestelnr. 2616265) gebruiken. De blauwe fil- termat (als set verkrijgbaar, bestelnr. 2616260) kan 2 - 3 maal gebruikt worden.
Voor gebruik grondig uitspoelen.
Bij het inzetten van nieuw SUBSTRAT telkens ca. 1/3 van de gebruikte filtermassa met het nieuwe materiaal mengen.
De bacterie-culturen ver- meerderen zich dan snel in het nieuwe filtermateriaal.
Filter mag in principe alleen rechtopstaand functioneren.
Filterpot uitspoelen en vervolgens filterinzetstukken weer inschuiven.
Het onderste inzetstuk tot op het steunvlak aan drukken en op het goed zitten van de daarop volgende filterinzetstukken letten. De buisopeningen van de filterinzetstukken moeten daarbij boven elkaar liggen en met de rubberen manchetten afgedicht zijn.
Nieuw filtervlies en de afdekzeef erop leggen.
Let op: Wit filtervlies mag niet onder de beugel van de filtermassahouder geplaatst worden!
Profielafdichting van de filterkop ook op goed zitten en properheid controleren.
Aansluitend dichtingsring van de filterkop licht met vaseline invetten.
Filterkop op de filterpot plaatsen, clips sluiten en filter in de onderkast zetten.
Controleren of de 3 dichtingsringen van de adapter niet beschadigd en goed geplaatst zijn en er een beetje vaseline opsmeren. Adapter inzetten en vergrendelen.
Nadat beide hefboompjes van de adapter geopend zijn (positie ON), wordt de filter weer automatisch met water gevuld en is dan klaar voor gebruik.
Aansluitend filter met stekker in bedrijf stellen.
Algemene veiligheidsvoorschriften
Vóór inbedrijfstelling van dit apparaat de handleiding en de veiligheidsinstructies aandachtig lezen en in acht nemen. Deze handleiding absoluut goed opslaan.
Alleen binnenshuis te gebruiken. Voor aquaristische doeleinden.
Voordat U met Uw handen in het aquariumwater komt moeten alle stekkers van de zich in het water bevindende electrische apparaten uit het stopcontact gehaald worden.
Een externe netkabel en het netdeel mogen niet worden gerepareerd. Bij beschadiging van kabels mag het apparaat niet meer worden gebruikt. Bij beschadigingen van een externe netkabel of netdeel dienen deze altijd te worden vervangen. Wendt U zich tot Uw detaillist of een EHEIM-servicedienst. kabel niet knikken.
Dit apparaat mag door kinderen vanaf 8 jaar en daarboven en door personen met verminderde psychische, sensorische of mentale bekwaamheden, met gebrek aan ervaring of ontbrekende vakkennis worden gebruikt, als zij door een persoon worden begeleid of in het gebruik van het apparaat werden geïnstrueerd en de daaruit voortvloeiende gevaren verstaan. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
20 cm Waarschuwing: Bij deze apparaten kunnen magnetische velden elektronische en mechanische storingen of beschadigingen veroorzaken. Dit geldt ook voor pacemakers. De vereiste veiligheidsafstand zijn in de handboeken van deze medische apparaten te vinden.
Let op: Door de grote kracht van de magneten kunnen bij het onderhoud kneuzingen veroorzaakt worden.
Voor Uw eigen veiligheid is het aan te bevelen met het snoer een druppellus te creëren, die verhindert, dat eventueel langs de kabel lopend water in het stopcontact komt. Bij gebruik van een losse contactdoos dient deze boven de filteraansluitkabel geplaatst te worden.
Aangezien er bij de houtbewerking enorm veel verschillende lakken en polijstmiddelen gebruikt worden, kunnen de poten van het apparaat, als gevolg van een chemische reactie, zichtbare resten op meubels of parketvloeren achterlaten. Het apparaat mag daarom niet zonder bescherming op houten oppervlakken worden gezet.
Ten behoeve van een optimale bedrijfszekerheid mag de hoogte tussen wateroppervlak en filterbodem maximaal 180 cm bedragen. Let op: Filter mag in principe alleen rechtopstaand functioneren.
Verbrandingsgevaar: bij toestellen met verwarming voorzichtig zijn bij het aanraken van de verwarmingsspiraal.
De voorzorgsmaatregelen in acht nehmen bij hantering van door elektrostatische ontlading bedreigde componenten.
Het apparaat – of delen daarvan – niet reinigen in de vaatwasmachine. Niet vaatwasmachinebestendig!
Dit product niet in het normale huisvuil gooien. Breng het naar uw lokaal afvalverwerkingspunt.
Dit product is volgens de verschillende nationale voorschriften en richtlijnen erkend en komt overeen met de EU-normen.
