Produkttyp	Außenfilter für Aquarium
Modell	eXperience 350
Marke	EHEIM
Stromversorgung	Netzstrom (220-240 V, 50 Hz)
Nenndurchfluss	Ca. 350 L/h
Maximale Installationshöhe	180 cm zwischen Wasseroberfläche und Filterboden
Filterkapazität	Mechanisch und biologisch
Inklusive Filtermaterialien	Weiße Watte (mechanisch), blauer Schaumstoff, SUBSTRAT-Substrat
Ersatzteilnummern	Weiße Watte (2616265), blauer Schaumstoff (2616260), Reinigungsset (4009560), Installationszubehör (4005300), Ansaugbirne (4003540)
Empfohlene Wartung	Filtermaterialien unter fließendem Wasser reinigen, Watte nach jedem Gebrauch ersetzen, Turbine und Achse mit Reinigungsset reinigen
Sicherheit	Vor Wartung vom Netz trennen, Innenraumgebrauch, Durchfluss nicht über den Eingang reduzieren, maximalen Abstand einhalten
Konformität	Nach europäischen Normen zertifiziert
Garantie	Bedingungen in der Anleitung nachlesen
Verwendung	Häusliche Aquaristik
Materialien	Kunststoff, Gummidichtungen, Keramik (Achse)
Anzahl Filterkörbe	Mehrere stapelbare Körbe
Durchflusseinstellung	Über Ausgangshahn (OUT)
Mitgeliefertes Zubehör	Schläuche, Ansaugkorb, Ansaugrohr, Saugnäpfe, Anschluss mit Absperrhähnen, Vaseline
Abmessungen (ca.)	Ca. 25 x 20 x 40 cm
Gewicht (ca.)	Ca. 3-4 kg

Häufig gestellte Fragen - eXperience 350 EHEIM

Wie hoch ist der maximale Abstand zwischen Wasser und Filter?

Der maximale Abstand zwischen Wasseroberfläche und Filterboden beträgt 180 cm für einen optimalen Betrieb.

Wie wird der Wasserfluss gestartet?

Öffnen Sie die Absperrhähne (Position ON), verwenden Sie dann das universelle Installationszubehör (Ref. 4005300) oder die Ansaugbirne (Ref. 4003540) zum Ansaugen. Der Filter füllt sich automatisch.

Wann muss ich die Filterwatte wechseln?

Die weiße Filterwatte ist für den Einmalgebrauch bestimmt. Ersetzen Sie sie bei jeder Wartung. Referenz: 2616265.

Kann ich die Teile in der Spülmaschine reinigen?

Nein, reinigen Sie die Filterteile niemals in der Spülmaschine. Dies könnte sie beschädigen.

Wie stelle ich den Filterdurchfluss ein?

Verwenden Sie den Ausgangshahn (OUT), um den Durchfluss zu reduzieren. Reduzieren Sie niemals den Durchfluss über den Eingangshahn (IN).

Was tun, wenn Wasser in den Deckel des Motorblocks eindringt?

Sie können den Motordeckel abschrauben und mit einem Tuch trocknen. Stellen Sie sicher, dass die Dichtungen in gutem Zustand sind.

Ist es möglich, das Netzkabel zu ersetzen?

Nein, die Anschlussleitung kann nicht ersetzt werden. Bei Beschädigung das Gerät entsorgen.

Wie warte ich Turbine und Achse?

Entriegeln Sie den Verschlussring, entfernen Sie den Pumpendeckel, die Turbine und die Achse. Reinigen Sie sie mit dem EHEIM Reinigungsset (Ref. 4009560). Die Keramikachse ist zerbrechlich, gehen Sie vorsichtig damit um.

Kann ich nicht originale EHEIM Schläuche verwenden?

Es wird empfohlen, nur originale EHEIM Schläuche zu verwenden, um Dichtheit und einwandfreie Funktion zu gewährleisten.

Was tun, wenn der Filter nicht anläuft?

Überprüfen Sie, ob die Absperrhähne geöffnet sind (ON), der Filter angesaugt ist und der Stecker eingesteckt ist. Stellen Sie außerdem sicher, dass der Abstand zwischen Wasser und Filter 180 cm nicht überschreitet.

BEDIENUNGSANLEITUNG eXperience 350 EHEIM

Original Bedienungsanleitung

EHEIM

eXperience

4014150 7343858 7447150 4005710 7275800 4015150 7471800 EHEIM EHEIM 4005940

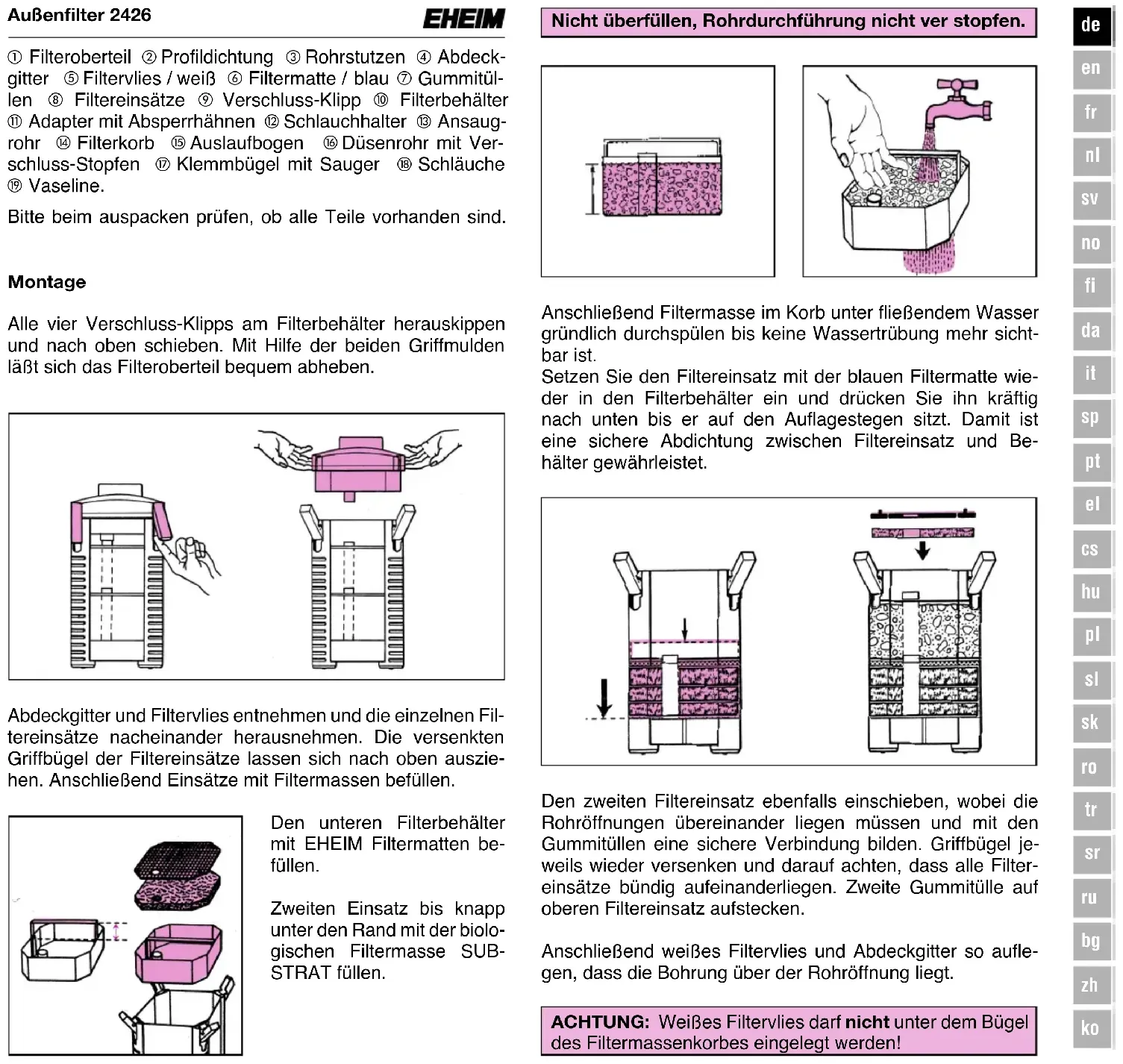

① Filteroberteil ② Profildichtung ③ Rohrstutzen ④ Abdeckgitter ⑤ Filtervlies / weiß ⑥ Filtermatte / blau ⑦ Gummitüllen ⑧ Filtereinsätze ⑨ Verschluss-Klipp ⑩ Filterbehälter ⑪ Adapter mit Absperrhähnen ⑫ Schlauchhalter ⑬ Ansaugrohr ⑭ Filterkorb ⑮ Auslaufbogen ⑯ Düsenrohr mit Verschluss-Stopfen ⑰ Klemmbügel mit Sauger ⑱ Schläuche ⑲ Vaseline.

Bitte beim auspacken prüfen, ob alle Teile vorhanden sind.

Montage

Alle vier Verschluss-Klipps am Filterbehälter herauskippen und nach oben schieben. Mit Hilfe der beiden Griffmulden läßt sich das Filteroberteil bequem abheben.

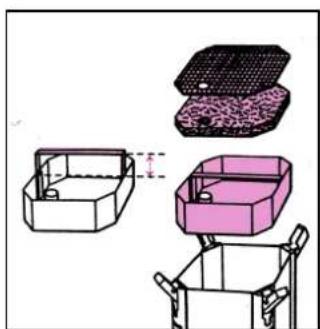

Abdeckgitter und Filtervlies entnehmen und die einzelnen Filtereinsätze nacheinander herausnehmen. Die versenkten Griffbügel der Filtereinsätze lassen sich nach oben ausziehen. Anschließend Einsätze mit Filtermassen befüllen.

Den unteren Filterbehälter mit EHEIM Filtermatten befüllen.

Zweiten Einsatz bis knapp unter den Rand mit der biologischen Filtermasse SUBSTRAT füllen.

Nicht überfüllen, Rohrdurchführung nicht ver stopfen.

Anschließend Filtermasse im Korb unter fließendem Wasser gründlich durchspülen bis keine Wassertrübung mehr sichtbar ist.

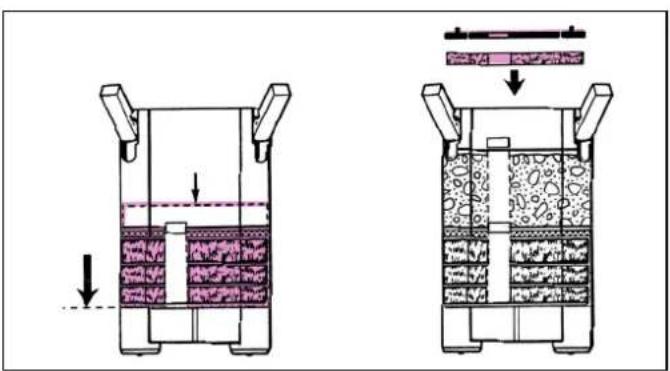

Setzen Sie den Filtereinsatz mit der blauen Filtermatte wieder in den Filterbehälter ein und drücken Sie ihn kräftig nach unten bis er auf den Auflagestegen sitzt. Damit ist eine sichere Abdichtung zwischen Filtereinsatz und Behälter gewährleistet.

Den zweiten Filtereinsatz ebenfalls einschieben, wobei die Rohröffnungen übereinander liegen müssen und mit den Gummitüllen eine sichere Verbindung bilden. Griffbügel jeweils wieder versenken und darauf achten, dass alle Filtereinsätze bündig aufeinanderliegen. Zweite Gummitülle auf oberen Filtereinsatz aufstecken.

Anschließend weißes Filtervlies und Abdeckgitter so auflegen, dass die Bohrung über der Rohröffnung liegt.

ACHTUNG: Weißes Filtervlies darf nicht unter dem Bügel des Filtermassenkorbes eingelegt werden!

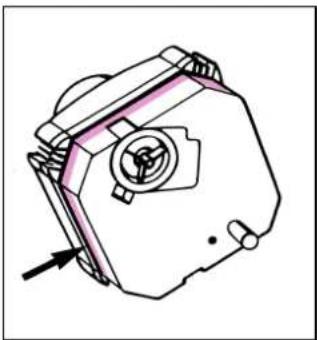

Prüfen Sie, ob die Profildichtung am Filteroberteil nicht verschmutzt ist und passgenau in ihrer Nut sitzt.

Oberteil auf den Filterbehälter setzen, wobei der Rohrstutzen des Filteroberteils in die Rohrführung der Filtereinsätze eingesteckt werden muss. Alle vier Verschluss-Klipps schließen.

Bevor der Adapter für die Schlauchanschlüsse im Filteroberteil eingesetzt wird, alle drei Dichtungsringe auf Beschädigungen und richtigen Sitz prüfen. Die Dichtringe zur Montageerleichterung mit etwas Vaseline leicht einfetten.

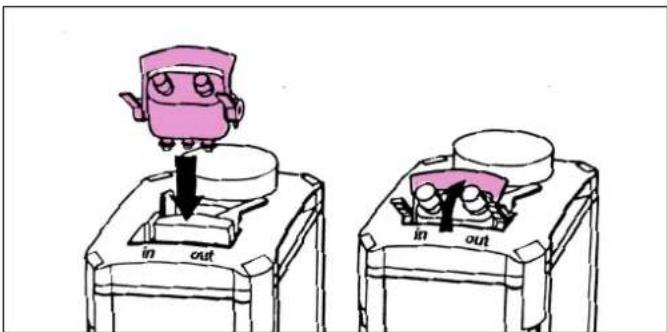

Adapter mit hochstehendem Verriegelungsbügel in die vorgesehene Öffnung am Filteroberteil satt einstecken und unter gleichzeitigem Druck auf den Adapter-Verriegelungsbügel bis zum Einrasten schließen.

Um die Absperrhähne zu schließen, werden die beiden Hebelgriffe des Adapters auf Stellung OFF umgelegt.

Die beiliegenden Schläuche bis zum Anschlag auf die Schlauchstutzen am Adapter aufschieben. Vorher Schläuche mit warmem Wasser geschmeidig machen.

Grundsätzlich nur EHEIM-Originalschläuche verwenden.

Der zweiteilige Schlauchhalter wird um die montierten Schläuche gelegt, seitlich eingehängt und zusammengeklippst.

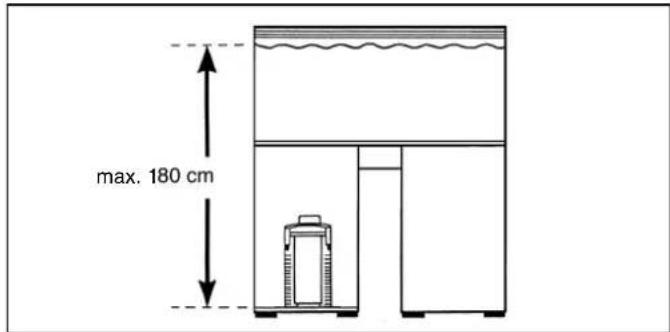

Stellen Sie den komplett vorbereiteten Filter im Unterschrank auf. Achten Sie auf den vorgeschriebenen Höhenabstand: Zwischen Wasseroberfläche und Filterboden dürfen maximal 180 cm liegen, um eine optimale Arbeitsweise zu erzielen.

max. 180 cm

Stecken Sie den Filterkorb auf das Ansaugrohr und befestigen Sie es mit zwei Klemmbügeln und Saugern an der Innenwand des Aquariums.

Hinweis: Bei Verwendung der EHEIM professionel Außenfilter-Schnittstelle (Best.-Nr. 7656450) wird das Ansaugrohr nur eingeklippst.

Auslaufbogen und das Düsenrohr mit einem kurzen Schlauchstück verbinden und mit Hilfe der Klemmbügel und Sauger im Aquarium montieren.

Je nach maßlichen Gegebenheiten erfolgt die Anbringung an der Rückwand oder an einer der Seitenwände.

Die offene Seite des Düsenrohres mit dem beiliegenden Verschluss-Stopfen schließen.

TIPP: Je nach der gewünschten Intensität der Oberflächenbewegung kann das Düsenrohr entweder unterhalb oder auf Niveau des Wasserspiegels installiert werden.

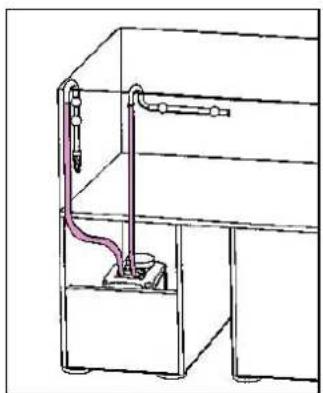

Führen Sie die Schläuche vom Filter aus durch die Öffnung der Schrankrückwand.

Verbinden Sie das montierte Ansaugrohr mit der Saugseite und den Auslaufbogen mit der Druckseite des Filters.

Achten Sie darauf, dass die Schläuche glatt verlegt werden und keine Knicke haben. Eventuell kürzen.

TIPP: Die Schläuche im warmem Wasser geschmeidig machen. So lassen sich eventuelle Knicke leicht herausdrücken.

Inbetriebnahme

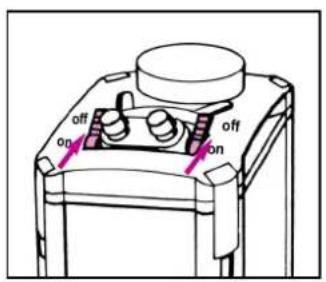

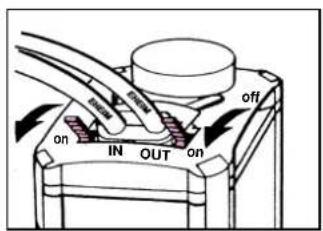

Öffnen Sie nun die Absperrähne am Adapter des Filters, indem Sie beide Hebelgriffe in Richtung der Schlauchführung (Stellung ON) umlegen.

Danach den Druckschlauch am Düsenrohr lösen und den Wasserkreislauf wieder herstellen. Dazu eignet sich vor allem das praktische EHEIM InstallationsSET 1 (Best.-Nr. 4005300, 16 mm ø) oder der EHEIM Ansauger (Best.-Nr. 4003540). Der Außenfilter füllt sich selbsttätig mit Wasser. Dann die Schlauchverbindung wieder herstellen.

Nr. 4003540

Nachdem alle Schlauchverbindungen nochmals auf Dichtheit und der Schlauchhalter auf richtigen Sitz überprüft worden ist, wird der Filter über den Netzstecker in Betrieb genommen.

TIPP: Über den integriertern Absperrhahn (OUT) ist die Filterleistung druckseitig stufenlos regulierbar.

ACHTUNG: Pumpenleistung darf niemals auf der Saugseite (IN) reduziert werden.

Wartung und Pflege

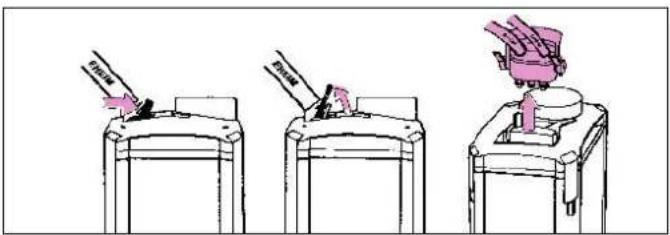

Netzstecker ziehen. Beide Absperrhebel am Adapter auf Stellung OFF schließen. Verriegelungsbügel nach oben schwenken und den Adapter aus dem Filteroberteil lösen.

Außenfilter an den beiden Griffmulden aus dem Schrank nehmen. Danach alle Verschluss-Klipps öffnen und Filteroberteil abnehmen.

Zur Reinigung des Pumpenraums öffnen Sie den Verschlussring am Boden des Filteroberteils durch eine Linksdrehung. Entnehmen Sie dann Pumpendeckel, Läufer mit Flügelrad und Achse.

Pumpenteile und Schmierkanal mit dem EHEIM Reinigungsset Best.-Nr. 4009560 gründlich säubern. Achse vorsichtig abspülen (Bruchgefahr!) und anschließend Läufer wieder zusammenstecken und einsetzen.

Bei der Montage auf richtigen Sitz von Achstüllen, Pumpendeckel und Dichtring achten. Anschließend Pumpendeckel mit Verschlussring wieder arretieren.

Sollte bei der Reinigung Wasser in die Abdeckhaube des Filteroberteils gelangt sein, lässt sich die Haube abschrauben und mit einem Lappen trockenwischen.

Filtermassen:

Entnehmen Sie Abdeckgitter, Vlies und Filtereinsätze aus dem Filterbehälter.

Spülen Sie die Filtermasse mit lauwarmem Wasser gründlich aus – so lange, bis keine Trübung mehr erkennbar ist.

Das weiße Filtervlies dient zur mechanischen Feinfilterung und darf nur einmal verwendet werden, da die anhaften- den Schmutzpartikel sich nicht vollständig auswaschen las- sen. Neues Vlies (Best.-Nr. 2616265) verwenden.

Die blaue Filtermatte (ist im Set 1x enthalten, Best.-Nr. 2616260) kann 2 - 3 mal wiederverwendet werden.

Vor dem Einsatz gründlich auswaschen.

Bei Neueinsatz von SUBSTRAT jeweils ca. 1/3 der gebrauchten Filtermasse mit dem neuen Material mischen, damit sich die Bakterienkulturen schneller vermehren.

Filter grundsätzlich nur aufrecht stehend betreiben.

Filterbehälter auswaschen und anschließend die Filtereinsätze wieder einschieben.

Den untersten Einsatz bis auf die Auflagestege andrücken und auf bündigen Sitz der nachfolgenden Filtereinsätze achten. Die Rohröffnungen der Filtereinsätze müssen dabei übereinander liegen und mit den Gummitüllen abgedichtet sein.

Neues Filtervlies und Abdeckgitter auflegen.

ACHTUNG: Weißes Filtervlies darf nicht unter dem Bügel des Filtermassenkorbes eingelegt werden!

Profildichtung am Filteroberteil auf richtigen Sitz und Sauberkeit überprüfen.

Anschließend Dichtring am Filteroberteil leicht mit Vaseline einfetten. Filteroberteil auf den Filterbehälter aufsetzen.

Die Verschluss-Klipps schließen und den Filter im Unterschrank aufstellen.

Alle 3 Dichtringe am Adapter auf Beschädigungen und richtigen Sitz prüfen und mit Vaseline leicht einfetten. Adapter einsetzen und verriegeln.

Nachdem beide Absperrhebel am Adapter geöffnet sind (Stellung ON), füllt sich der Filter wieder selbsttätig mit Wasser und ist dann betriebsbereit.

Anschließend Filter über den Netzstecker wieder in Betrieb nehmen.

Sicherheitshinweise

Nur in geschlossenen Räumen für aquaristische Einsatzbereiche verwenden. Aquarienfilter nur für den häuslichen Gebrauch.

Bevor man mit der Hand ins Aquarienwasser eintaucht, alle im Wasser befindlichen Elektrogeräte vom Netz trennen. Vor dem Öffnen des Filters, diesen generell vom Stromnetz trennen.

Die Anschlussleitung des Gerätes kann nicht ersetzt werden. Bei Beschädigung der Netzanschlussleitung ist das Gerät zu verschritten. Pumpe niemals am Kabel tragen; Kabel nicht knicken.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

0 cm | Bei diesen Geräten können Magnetfelder elektronische oder mechanische Störungen oder Beschädigungen hervorrufen. Dies gilt auch für Herzschrittmacher. Die erforderlichen Sicherheitsabstände sind den Handbüchern dieser medizinischen Geräte zu entnehmen.

Achtung: Bei Wartungsarbeiten besteht Quetschgefahr für die Finger durch hohe Magnetkräfte.

Zu Ihrer eigenen Sicherheit empfiehlt es sich, mit dem Netzkabel eine Tropfschlaufe zu bilden, die verhindert, dass evtl. am Kabel entlang laufendes Wasser in die Steckdose gelangt. Bei Verwendung einer Verteiler-Steckdose muss die Platzierung oberhalb des Filter-Netzanschlusses erfolgen.

Da eine Vielfalt von Lacken und Polituren bei der Holzverarbeitung verwendet werden, können die Gerätefüße, hervorgerufen durch eine chemische Reaktion, sichtbare Rückstände auf Möbeln oder Parkettböden hinterlassen. Das Gerät sollte deshalb nicht ohne Schutz auf Holzoberflächen gestellt werden.

Bei der Wahl des Gerätestandorles auf die Aufstellhöhe achten. Um eine optimale Funktionssicherheit zu erzielen, dürfen zwischen Wasseroberfläche und Filterboden max. 180 cm liegen.

Achtung: Filter grundsätzlich nur aufrecht stehend betreiben.

Verbrennungsgefahr: Bei Geräten mit Heizung Vorsicht beim Berühren der Heizspirale.

Vorsichtsmaßnahmen bei Handhabung elektrostatisch entladungsgefährdeter Bauelemente beachten.

Gerät – oder Teile davon – nicht in der Spülmaschine reinigen. Nicht spülmaschinenbeständig!

Dieses Produkt nicht mit dem normalen Hausmüll entsorgen. Führen Sie es Ihrer örtlichen Entsorgungsstelle zu.

Das Produkt ist nach den jeweiligen nationalen Vorschriften und Richtlinien approbiert und entspricht den EU-Normen.
