Ürün Türü	Akvaryum Dış Filtre
Model	eXperience 350
Marka	EHEIM
Güç Kaynağı	Şebeke (220-240 V, 50 Hz)
Nominal Akış Hızı	Yaklaşık 350 L/saat
Maks. Kurulum Yüksekliği	Su yüzeyi ile filtre tabanı arasında 180 cm
Filtrasyon Kapasitesi	Mekanik ve biyolojik
Dahil Filtre Malzemeleri	Beyaz vatka (mekanik), mavi sünger, SUBSTRAT substratı
Yedek Parça Referansları	Beyaz vatka (2616265), mavi sünger (2616260), temizleme seti (4009560), montaj aparatı (4005300), emme pompası (4003540)
Önerilen Bakım	Filtre malzemelerini akan suda temizleyin, vatkayı her kullanımdan sonra değiştirin, türbin ve mili temizleme seti ile temizleyin
Güvenlik	Bakımdan önce fişi çekin, iç mekan kullanımı, girişten debiyi azaltmayın, maks. mesafeye uyun
Uygunluk	Avrupa normlarına göre sertifikalı
Garanti	Koşullar için kılavuza bakın
Kullanım	Ev akvaryumculuğu
Malzemeler	Plastik, kauçuk contalar, seramik (mil)
Filtre Sepeti Sayısı	Birden fazla istiflenebilir sepet
Debi Ayarı	Çıkış musluğu (OUT) ile
Verilen Aksesuarlar	Hortumlar, süzgeç, emme çubuğu, vantuzlar, kapatma musluklu bağlantı, vazelin
Boyutlar (yaklaşık)	Yaklaşık 25 x 20 x 40 cm
Ağırlık (yaklaşık)	Yaklaşık 3-4 kg

Sık sorulan sorular - eXperience 350 EHEIM

Su ile filtre arasındaki maksimum yükseklik nedir?

Su yüzeyi ile filtre tabanı arasındaki maksimum mesafe optimum çalışma için 180 cm'dir.

Su sirkülasyonu nasıl başlatılır?

Kapatma musluklarını açın (ON konumu), ardından başlatmak için evrensel montaj aparatını (ref. 4005300) veya emme pompasını (ref. 4003540) kullanın. Filtre otomatik olarak dolar.

Filtre vatkasını ne zaman değiştirmeliyim?

Beyaz filtre vatkası tek kullanımlıktır. Her bakımda değiştirin. Referans: 2616265.

Parçaları temizlemek için bulaşık makinesi kullanabilir miyim?

Hayır, filtre parçalarını asla bulaşık makinesinde temizlemeyin. Bu onlara zarar verebilir.

Filtre debisi nasıl ayarlanır?

Debisi azaltmak için çıkış musluğunu (OUT) kullanın. Debiyi asla giriş musluğundan (IN) azaltmayın.

Su motor kapağına girerse ne yapmalıyım?

Motor kapağını söküp bir bezle kurutabilirsiniz. Contaların iyi durumda olduğundan emin olun.

Güç kablosunu değiştirmek mümkün mü?

Hayır, bağlantı kablosu değiştirilemez. Hasar durumunda cihazı atın.

Türbin ve mil nasıl bakım yapılır?

Kilitleme halkasını açın, pompa kapağını, türbini ve mili çıkarın. EHEIM temizleme seti (ref. 4009560) ile temizleyin. Seramik mil kırılgandır, dikkatli kullanın.

EHEIM olmayan hortumlar kullanabilir miyim?

Sızdırmazlık ve düzgün çalışma sağlamak için yalnızca orijinal EHEIM hortumlarının kullanılması önerilir.

Filtre çalışmazsa ne yapmalıyım?

Kapatma musluklarının açık (ON) olduğunu, filtrenin suyla dolduğunu ve fişin takılı olduğunu kontrol edin. Ayrıca su ile filtre arasındaki mesafenin 180 cm'yi geçmediğinden emin olun.

KULLANIM KILAVUZU eXperience 350 EHEIM

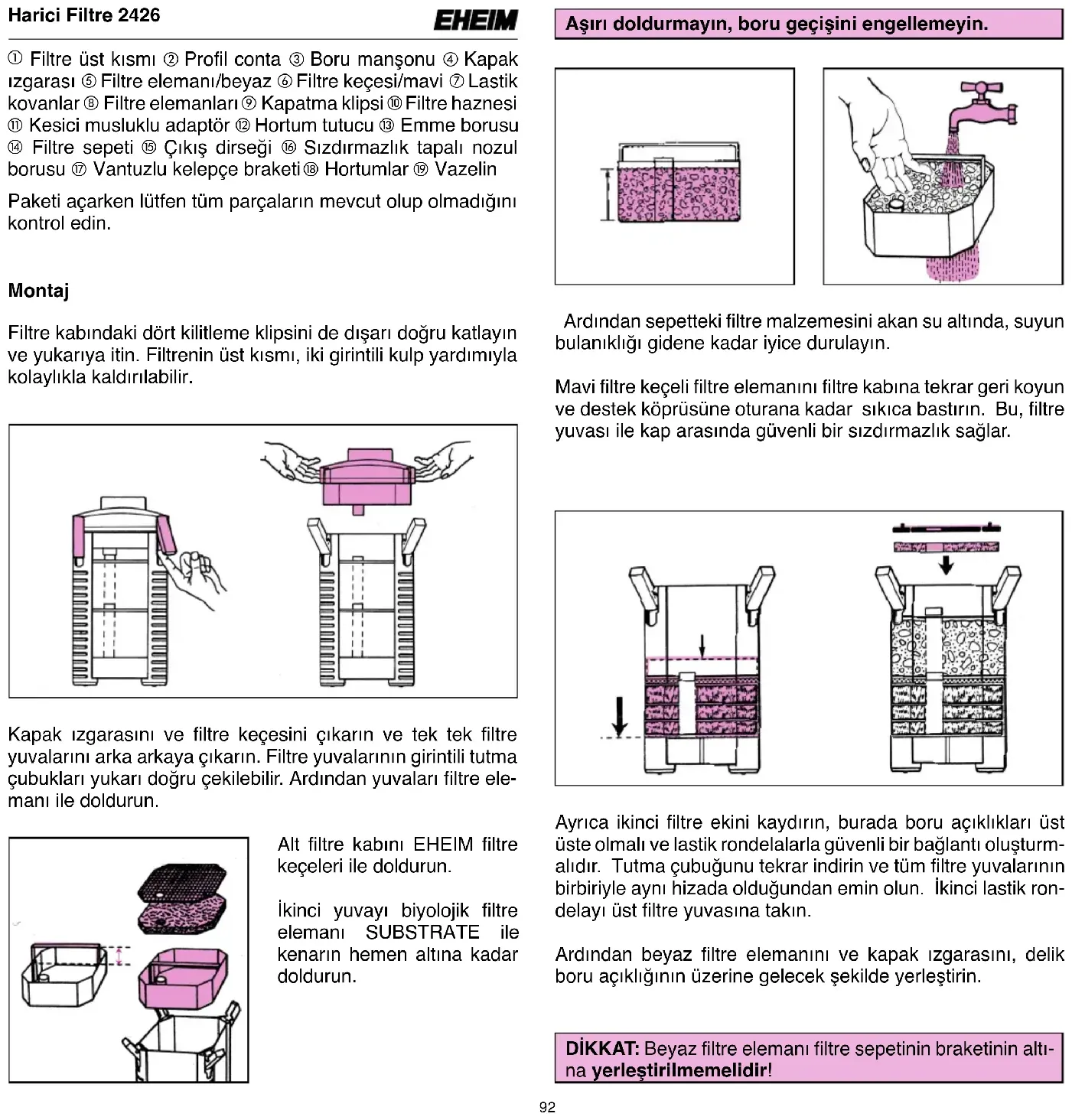

① Filtre üst kısmı ② Profil conta ③ Boru manşonu ④ Kapak izgarası ⑤ Filtre elemanı/beyaz ⑥ Filtre keçesi/mavi ⑦ Lastik kovanlar ⑧ Filtre elemanları ⑨ Kapatma klipsi ⑩ Filtre haznesi ⑪ Kesici musluklu adaptör ⑫ Hortum tutucu ⑬ Emme borusu ⑭ Filtre sepeti ⑮ Çıkış dirseği ⑯ Sızdırmazlık tapalı nozul borusu ⑰ Vantuzlu kelepçe braketi ⑱ Hortumlar ⑲ Vazelin

Paketi açarken lütfen tüm parçaların mevcut olup olmadığını kontrol edin.

Montaj

Filtre kabındaki dört kilitleme klipsini de dışarı doğru katlayın ve yukarıya itin. Filtrenin üst kısmı, iki girintili kulp yardımıyla kolaylıkla kaldırılabilir.

Kapak ızgarasını ve filtre keçesini çıkarın ve tek tek filtre yuvalarını arka arkaya çıkarın. Filtre yuvalarının girintili tutma çubukları yukarı doğru çekilebilir. Ardından yuvaları filtre elemanı ile doldurun.

Alt filtre kabını EHEIM filtre keçeleri ile doldurun.

İkinci yuvayı biyolojik filtre elemanı SUBSTRATE ile kenarın hemen altına kadar doldurun.

Aşırı doldurmayın, boru geçişini engellemeyin.

Ardından sepetteki filtre malzemesini akan su altında, suyun bulanıklığı gidene kadar iyice durulayın.

Mavi filtre keçeli filtre elemanını filtre kabına tekrar geri koyun ve destek köprüsüne oturana kadar sıkıca bastırın. Bu, filtre yuvası ile kap arasında güvenli bir sızdırmazlık sağlar.

Ayrıca ikinci filtre ekini kaydırın, burada boru açıklıkları üst üste olmalı ve lastik rondelalarla güvenli bir bağlantı oluşturmalıdır. Tutma çubuğunu tekrar indirin ve tüm filtre yuvalarının birbiriyle aynı hizada olduğundan emin olun. İkinci lastik rondelayı üst filtre yuvasına takın.

Ardından beyaz filtre elemanını ve kapak ızgarasını, delik boru açıklığının üzerine gelecek şekilde yerleştirin.

DİKKAT: Beyaz filtre elemanı filtre sepetinin braketinin altına yerleştirilmemelidir!

Filtrenin üst kısmındaki profil contasının kirli olmadığını ve oluğuna tam oturduğunu kontrol edin.

Üst kısmı filtre kabına yerleştirin, böylelikle filtre üst kısmının boru soketi filtre eklerinin boru kılavuzuna takılmalıdır. Dört kilit klipsini de kapatın.

Hortum bağlantıları için adaptörü filtrenin üst kısmına yerleştirmeden önce, üç contayı da hasarlı ve doğru oturmuş olup olmadıkları bakımından kontrol edin. Montajı kolaylaştırmak için contaları biraz Vazelin ile hafifçe yağlayın.

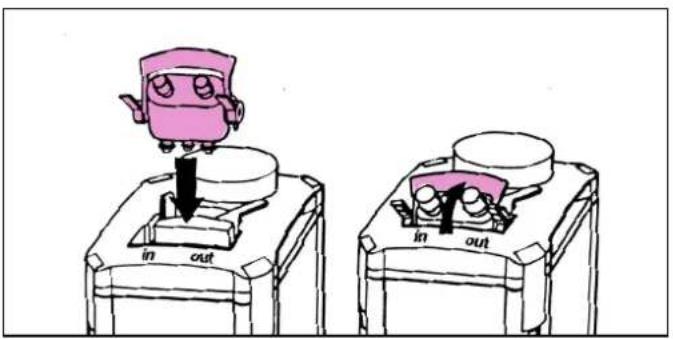

Adaptörü, dikey kilitleme braketiyle birlikte filtrenin üst kısmında sağlanan açıklığa tam olarak yerleştirin ve aynı anda adaptör kilitleme braketine bastırırken, yerine oturana kadar kapatın.

Kapatma musluklarını kapatmak için, adaptörün her iki kol kolu da KAPALI konuma getirilir.

Birlikte verilen hortumları gidebildiği kadar adaptör üzerindeki hortum bağlantılarına itin. Hortumları önceden ılık suyla yumuşatın.

Prensip olarak sadece orijinal EHEIM hortumlarını

İki parçalı hortum tutucusu takılı hortumların etrafına yerleştirilir, yan tarafa asılır ve birbirine tutturulur.

Tamamen hazırlanmış filtreyi kabinin tabanına yerleştirin. Öngörülen yüksekliğe dikkat edin: Optimum çalışmayı sağlamak için su yüzeyi ile filtre tabanı arasında maksimum 180 cm olmalıdır.

maks. 180 cm

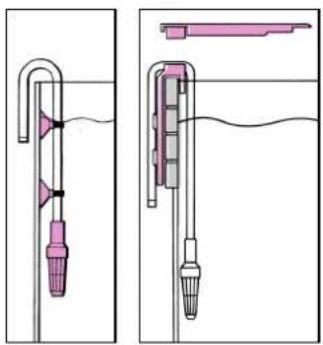

Filtre sepetini emme borusu-na yerleştirin ve iki kelepçe ve vantuz ile akvaryumun iç duvarına takın.

Uyarı: EHEIM professionel harici filtre arayüzünlü kullanırken (sipariş no. 7656450), emme borusu sadece klips ile tutturulur.

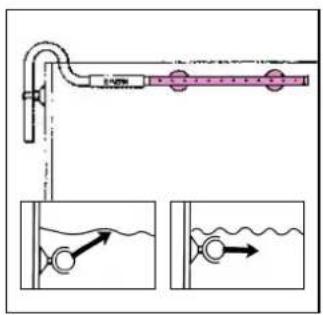

Çıkış dirseğini ve meme borusunu kısa bir hortumla bağlayın ve kelepçeler ile vantuzları kullanarak akvaryuma monte edin.

Ölçülere bağlı olarak arka duvara veya yan duvarlardan birine takılabilir.

Nozul borusunun açık tarafını ekteki tıpa ile kapatın.

IPUCU Yüzey hareketinin istenilen yoğunluğuna bağlı olarak nozul borusu su seviyesinin altına veya seviyesine monte edilebilir.

Filtreden gelen hortumları, kabinin arka duvarındaki açıklıktan geçirin.

Monte edilmiş olan emme borusunu emme tarafına ve çıkış dirseğini filtrenin basınç tarafına bağlayın.

Hortumların düzgün bir şekilde yerleştirildiğinden ve bükülmediğinden emin olun. Gerekirse kısaltın.

İPUCU: Hortumları ilik suyla yumuşatın. Bu şekilde herhangi bir bükülme kolaylıkla düzeltilebilir.

Devreye alma

Şimdi, her iki kolu hortum kılavuzu yönünde (AÇIK konumu) hareket ettirerek filtrenin adaptöründeki kapatma musluklarını açın.

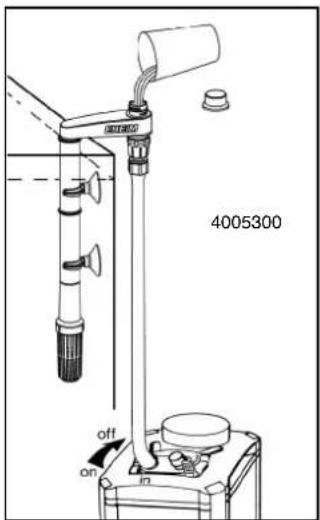

Ardından nozul borusu üzerindeki basınç hortumunu gevşetin ve su sirkülasyonunu yeniden sağlayın. Pratik EHEIM Kurulum SET 1 (sipariş no.

4005300, 16 mm ø) veya EHEIM emme cihazı (sipariş no. 4003540) bunun için özellikle uygundur Dış filtre kendiliğinden su ile dolar. Ardından hortum bağlantısını yeniden kurun.

4003540

GIRIS CIKİŞ Apk Kapat Apk

Tüm hortum bağlantıları tekrar sızdırmazlık açısından kontrol edildikten ve hortum tutucusunun doğru oturup oturmadığı kontrol edildikten sonra, filtre elektrik fişi takılarak çalıştırılır.

GİRİŞ EPC ÇIKİŞ Apk Kapak

IPUCU: Filtre performansı, entegre kapama vanası (ÇIKİŞ) aracılığıyla basma tarafından kademesiz olarak düzenlenebilir.

DİKKAT: Pompa kapasitesi, emme tarafından (GİRİŞ) asla azaltılmamalıdır.

Bakım Ve Temizlik

Fişi çekin. Adaptör üzerindeki her iki kapatma kolunu da KAPALI konuma getirin. Kilitleme braketini yukarı doğru döndürün ve adaptörü filtrenin üst kısmından çıkarın.

Harici filtreyi iki girintili kulp ile kabinden çıkarın. Ardından tüm kilitleme klipslerini açın ve filtrenin üst kısmını çıkarın.

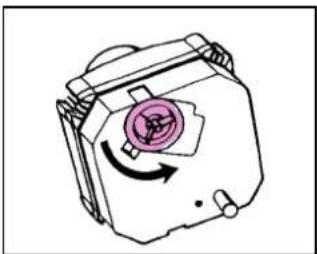

Pompa haznesini temizlemek için, filtrenin üst kısmının altındaki kilitleme halkasını sola çevirerek açın. Ardından pompa kapağını, çarkı ve mili çıkarın.

(sipariş no. 4009560) ile pompa parçalarını ve yağla-ma kanalını iyice temizleyin. Mili dikkatlice durulayın (kırl-ma riski!) ve sonra çarkı tekr-ar bir araya getirerek yerine yerleştirin.

Montaj sırasında aks kovanlarının, pompa kapağının ve sızdırmazlık halkasının doğru şekilde oturduğundan emin olun. Ardından pompa kapağını kilitleme halkası ile tekrar kilitleyin.

Temizleme sırasında filtrenin üst kısmının kapağına su girerse, kapak sökülüp bir bezle silinebilir.

Filtre elemanları:

Kapak izgarasını, keçeyi ve filtre elemanlarını filtre kabından çıkarın.

Filtre malzemesini, bulanıklık kalmayana kadar ılık suyla iyice yıkayın.

Beyaz filtre keçesi mekanik ince filtreleme için kullanılır ve yapılan kir parçacıkları tamamen yıkanamayacağı için sadece bir kez kullanılabilir. Yeni keçe (Sipariş No. 2616265) kullanın.

Mavi filtre keçesi (1 adet sete dahildir, Sipariş No. 2616260) 2 - 3 kez tekrar kullanılabilir.

Kullanmadan önce iyice yıkayın.

SUBSTRAT koyarken, bak- teri kültürlerinin daha hızlı çoğalması için kullanılmış filtre malzemesinin yaklaşık 1/3'ünü yeni malzeme karıştırın.

Filtreyi her zaman dik konumda çalıştırın.

Filtre kabını yıkayın ve ardından filtre yuvalarını tekrar içeri.

Alt ek parçayı destek çubuklarına doğru bastırın ve altındaki filtre yuvaları ile aynı hizada olduğundan emin olun. Filtre yuvalarının boru açıklıkları üst üste gelmeli ve lastik rondelalarla sızdırmazlıkları sağlanmalıdır.

Yeni filtre keçesini takın ve kapak ızgarasını kapatın.

DİKKAT: Beyaz filtre elemanı filtre sepetinin braketinin altına yerleştirilmemelidir!

Doğru oturma ve temizlik için filtrenin üst kısmındaki profil contasını kontrol edin.

Ardından filtrenin üst kısmındaki contayı vazelin ile hafifçe yağlayın. Filtrenin üst kısmını filtre kabına yerleştirin.

Kilitleme klipslerini kapatın ve filtreyi kabin tavanına yerleştirin.

Adaptör üzerindeki üç contanın hepsini hasar ve doğru oturma için kontrol edin ve vazelinle hafifçe yağlayın. Adaptörü takın ve kilitleyin.

Adaptör üzerindeki her iki kapatma kolu da açıldıktan sonra (AÇIK konum), filtre kendi kendini tekrar suyla doldurur ve ardından kullanıma hazır hale gelir.

Ardından fişi takarak filtreyi tekrar çalıştırın.

Emniyet Uyarıları

Akvaryum uygulamaları için sadece kapalı odalarda kullanın. Sadece evde kullanım için akvaryum filtresi.

Elinizi akvaryum suyuna daldırmadan önce sudahı tüm elektrikli cihazların fişlerini çekin. Filtreyi açmadan önce daima güç kaynağından ayırın.

Cihazların güç kablosu değiştirilmemelidir. Güç kablosu hasar görürse, cihaz hurdaya çıkanmalıdır. Pompayı hiçbir zaman kablodan tutarak taşımayın, kabloya kat yaptırmayın.

Bu cihaz, cihazın nasıl kullanılacağına ilişkin güvenlik talimatlarından sorumlu bir kişi tarafından gözetilmedikçe veya yönlendirilmedikçe, sınırlı fiziksel, duyusal veya zihinsel yeteneklere sahip veya deneyim ve/veya bilgi eksikliği olan kişiler (çocuklar dahil) tarafından kullanılmak üzere tasarlanmamıştır. Cihazla oynamamalarını sağlamak için çocuklar gözetim altında bulundurulmalıdır.

Bu cihazların oluşturduğu manyetik alanlar, elektronik veya mekanik arızalara veya hasarlara neden olabilir. Bu aynı zamanda kalp pilleri için de geçerlidir. Bu tıbbi cihazlar için gerekli güvenlik mesafeleri, bunların kullanım kılavuzlarında belirtilmiştir.

Dikkat: Bakım çalışmaları sırasında, yüksek manyetik kuvvetler nedeniyle parmakların ezilme riski vardır.

Kendi emniyetiniz için, kablo boyunca akması muhtemel suyun prize girmesini önlemek için bağlantı kablosu üzerinde bir damlama ilmeği oluşturmanız tavsiye edilir. Bir çoklu priz kullanılması durumunda bunlar, filtre şebeke bağlantısının yapıldığı yerin üst tarafına gelecek şekilde yerleştirilmelidir.

Ahşap işlemede çok çeşitli boya ve cilalar kullanıldığından, bunlar üzerinde kimyasal bir reaksiyona neden olabilecek cihaz ayakları mobilya veya parke zeminlerde görünür kalıntılar bırakabilir. Bu nedenle cihaz, arada koruyucu olmadan ahşap yüzeylere yerleştirilmemelidir.

Cihazın yeri seçilirken montaj yüksekliğine dikkat edilmelidir. Optimum işlevsel güvenilirliği elde etmek için, su yüzeyi ile filtre tabanı arasında maksimum 180 cm olmalıdır.

Dikkat: Filtre her zaman dik konumda çalıştırılmalıdır.

Yanma riski: Isitmalı cihazlarda, isitma elemanına dokunurken dikkatli olunmalıdır.

Elektrostatik deşarj tehlikesi olan bileşenlerle çalışırken ihtiyati tedbirlere uyulmalıdır.

Cihazı veya parçalarını bulaşık makinesinde yıkamayın. Bulaşık makinesinde yıkamak için uygun değildir!

Bu ürünü normal evsel atıklarla birlikte atmayın. Bölgenizdeki atık toplama yerine götürün.

Ürün, ilgili ulusal mevzuata ve yönergelere göre onaylanmış olup AB standartlarına uygundur.

① Gornji deo filtera ② Zaptivka profila ③ Cevni dodatak ④ Pokrivna rešetka ⑤ Flis filtera/beli ⑥ Platno filtera/g ⑦ Gumene navlake ⑧ Filterski ulošci ⑨ Stezaljka za zatvaranje ⑩ Posuda filtera ⑪ Adapter sa zaustavnim slavinama ⑫ Držač creva ⑬ Usisna cev ⑭ Korpa filtera ⑮ Ispusni luk ⑯ Mlaznica sa čepom za zatvaranje ⑰ Stezaljka sa vakumskim držačem ⑱ Creva ⑲ Vazelin.

Molimo da prilikom raspakivanja proverite da li su isporučeni svi delovi.

Montaža

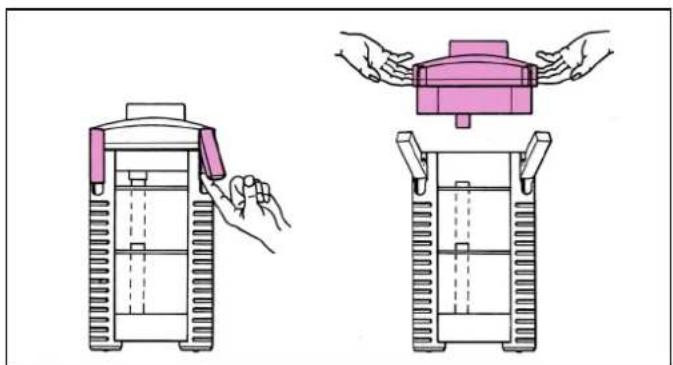

Izvaditi sva četiri zatvarača naginjanjem posude filtera i gurnuti prema gore. Pomoću dva udubljenja za hvatanje, gornji deo poklopca može udobno da se podigne.
