eXperience 350 - Akváriumszűrő EHEIM - Ingyenes használati útmutató
Találja meg az eszköz kézikönyvét ingyenesen eXperience 350 EHEIM PDF formátumban.
| Termék típusa | Akvárium külső szűrő |
| Modell | eXperience 350 |
| Márka | EHEIM |
| Tápellátás | Hálózati (220-240 V, 50 Hz) |
| Névleges áramlás | Körülbelül 350 L/h |
| Max. telepítési magasság | 180 cm a víz felszíne és a szűrő alja között |
| Szűrési kapacitás | Mechanikus és biológiai |
| Mellékelt szűrőanyagok | Fehér vatta (mechanikus), kék hab, SUBSTRAT aljzat |
| Alkatrészek hivatkozásai | Fehér vatta (2616265), kék hab (2616260), tisztító készlet (4009560), telepítési tartozék (4005300), szívó körte (4003540) |
| Ajánlott karbantartás | Szűrőanyagok mosása folyó vízben, vatta cseréje minden használat után, turbina és tengely tisztítása tisztító készlettel |
| Biztonság | Karbantartás előtt húzza ki, beltéri használat, ne csökkentse az áramlást a bemeneten keresztül, tartsa be a max. távolságot. |
| Megfelelőség | Európai szabványok szerint tanúsítva |
| Garancia | A feltételekért olvassa el a használati útmutatót |
| Felhasználás | Otthoni akvarisztika |
| Anyagok | Műanyag, gumitömítések, kerámia (tengely) |
| Szűrőkosarak száma | Több egymásra rakható kosár |
| Áramlás beállítása | A kimeneti csapon (OUT) keresztül |
| Mellékelt tartozékok | Tömlők, szívókosár, szívórúd, tapadókorongok, elzárócsapos csatlakozás, vazelin |
| Méretek (kb.) | Körülbelül 25 x 20 x 40 cm |
| Súly (kb.) | Körülbelül 3-4 kg |
Gyakran ismételt kérdések - eXperience 350 EHEIM
Felhasználói kérdések a következőről eXperience 350 EHEIM
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Akváriumszűrő PDF formátumban ingyenesen! Találja meg kézikönyvét eXperience 350 - EHEIM és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. eXperience 350 márka EHEIM.
HASZNÁLATI ÚTMUTATÓ eXperience 350 EHEIM

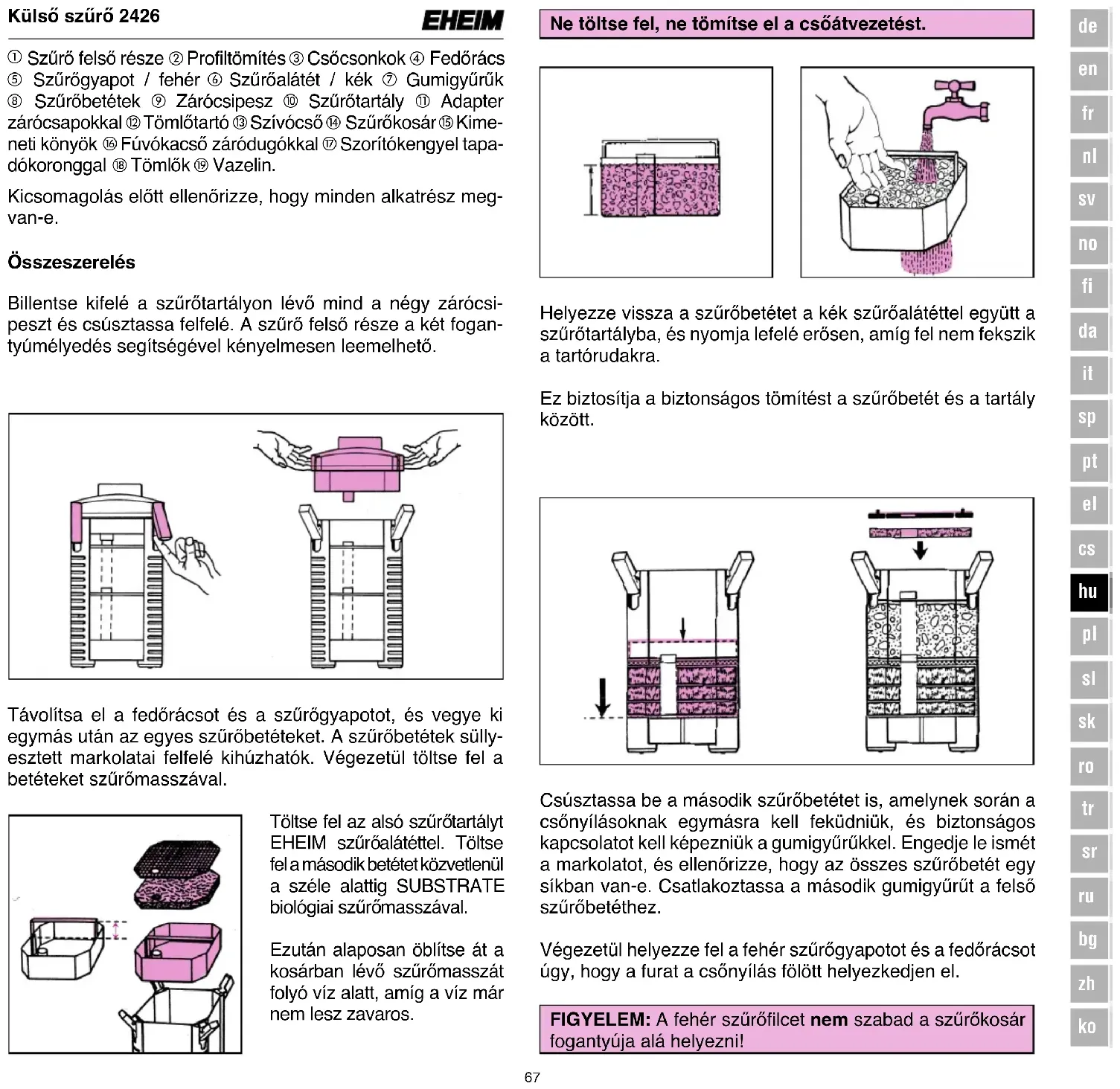

① Szürő felső része ② Profiltömítés ③ Csőcsonkok ④ Fedörács ⑤ Szürőgyapot / fehér ⑥ Szürőalátét / kék ⑦ Gumigyűrűk ⑧ Szürőbetétek ⑨ Zárócsipesz ⑩ Szürőtartály ⑪ Adapter zárócsapokkal ⑫ Tömlőtartó ⑬ Szívócső ⑭ Szürőkosár ⑮ Kimeneti könyök ⑯ Fúvókacső záródugókkal ⑰ Szorítókengyel tapadókoronggal ⑱ Tömlők ⑲ Vazelin.
Kicsomagolás előtt ellenőrizze, hogy minden alkatrész megvan-e.
Összeszerelés

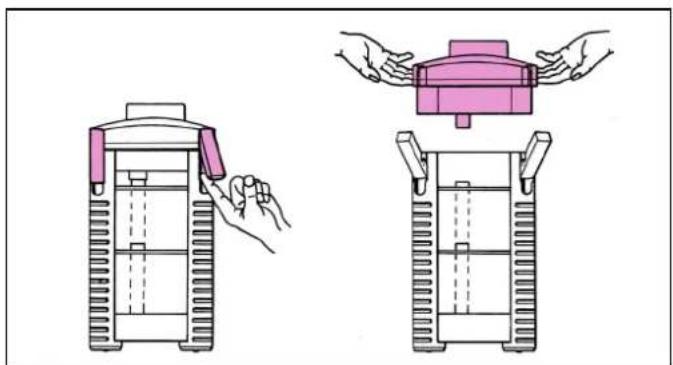

Billentse kifelé a szűrőtartályon lévő mind a négy zárócsipeszt és csúsztassa felfelé. A szűrő felső része a két fogantyúmélyedés segítségével kényelmesen leemelhető.

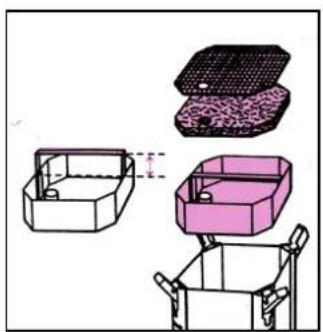

Távolítsa el a fedőrácsot és a szűrőgyapotot, és vegye ki egymás után az egyes szűrőbetéteket. A szűrőbetétek süllyesztett markolatai felfelé kihúzhatók. Végezetül töltse fel a betéteket szűrőmasszával.
Töltse fel az alsó szürőtartályt EHEIM szűrőalátéttel. Töltse fel a második betétet közvetlenül a széle alattig SUBSTRATE biológiai szűrömasszával.
Ezután alaposan öblítse át a kosárban lévő szűrőmasszát folyó víz alatt, amíg a víz már nem lesz zavaros.
Ne töltse fel, ne tömítse el a csőátvezetést.

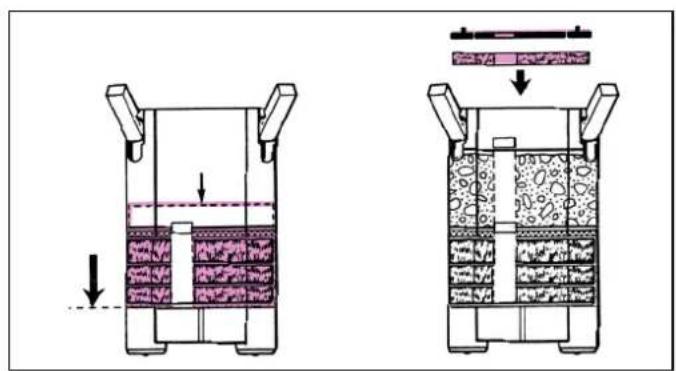

Helyezze vissza a szüröbetétet a kék szürőalátéttel együtt a szürőtartályba, és nyomja lefelé erősen, amíg fel nem fekszik a tartórudakra.
Ez biztosítja a biztonságos tömítést a szűrőbetét és a tartály között.
Csúsztassa be a második szűrőbetétet is, amelynek során a csőnyílásoknak egymásra kell feküdniük, és biztonságos kapcsolatot kell képezniük a gumigyűrűkkel. Engedje le ismét a markolatot, és ellenőrizze, hogy az összes szűrőbetét egy síkban van-e. Csatlakoztassa a második gumigyűrűt a felső szűrőbetéthez.
Végezetül helyezze fel a fehér szűrőgyapotot és a fedőrácsot úgy, hogy a furat a csőnyílás fölött helyezkedjen el.
FIGYELEM: A fehér szűrőfilcet nem szabad a szűrőkosár fogantyúja alá helyezni!

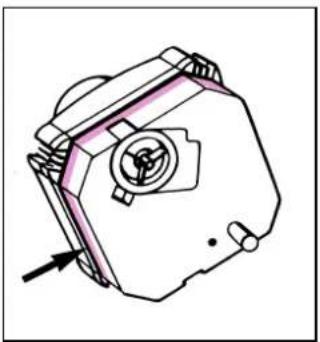

Ellenőrizze, hogy a szűrő felső részén lévő profiltömítés nem szennyezett-e, és illeszkedik-e a mélyedésbe.
Helyezze a felső részt a szűrőtartályra, ennek során a szűrő felső részének csonkját csatlakoztassa a szűrőbetétek csővezetékéhez. Zárja le a négy zárócsipeszt.
FIGYELEM: Mielött behelyezné a tömlöcsatlakozásokhoz szükséges adaptert a szűrő felső részébe, ellenőrizze mindhárom tömitőgyűrűt, hogy nincsenek-e rajtuk sérülések és helyesen helyezkednek-e el. Az összeszerelés megkönnyítése érdekében enyhén kenje meg a tömitőgyűrűket egy kevés vazelinnel.
Helyezze az adaptert a függöleges reteszelő-konzollal együtt teljesen a szűrő felső részén található nyílásba, és az adapter reteszelő konzoljának egyidejű nyomása mellett csukja be, amíg a helyére nem kattan.
Az elzáró csapok lezárásához az adapter mindkét karját OFF helyzetbe kell fordítani.
A mellékelt tömlőket ütközésig rá kell csúsztatni az adapteren lévő tömlőcsonkokra. A tömlőket előzőleg meleg vízzel tegye rugalmassá.
Alapvetően csak eredeti EHEIM tömlőket használjon.
A kétrészes tömlőtartót a beépített tömlők köré kell helyezni, oldalt be kell akasztani, és csipesszel egymáshoz kell rögzíteni.

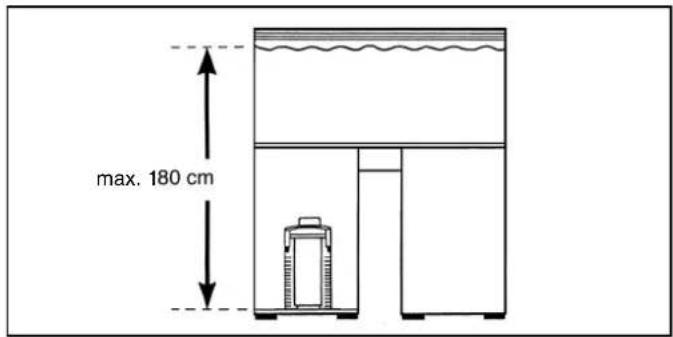

Helyezze a teljesen előkészített szűrőt az alsó szekrénybe. Ügyeljen az előírt magassági távolságokra: Az optimális munkavégzés érdekében a víz felülete és a szűrő alja közötti távolság legfeljebb 180 cm lehet.


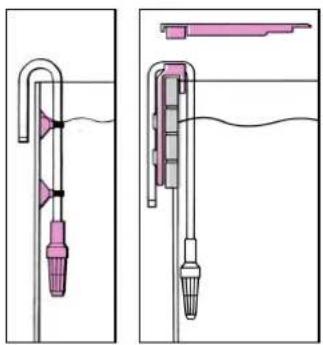

Helyezze a szűrőkosarat a szívócsőre, és rögzítse azt az akvárium belső falához a két szorítókengyellel és a tapadókoronggal.
Tudnivaló: Az EHEIM professionel külső szűrőinterfész (rendelési szám: 7656450) használata esetén a szívócső csak fel van csíptetve.
Kapcsolja össze a kimeneti könyököt és a fúvókacsövet egy rövid tömlődarabbal, és szerelje be az akváriumba a bilincsek és a tapadókorong használatával.
A mérettöl függöen a hátsó falra vagy az egyik oldalfara szerelhető.
Csatlakoztassa a fúvókacső nyitott oldalát a mellékelt záró-dugókhoz.
TIPP: A felületi mozgás kívánt intenzitásától függően a fúvó-kacső a vízszint alá vagy a víz szintjére telepíthető.

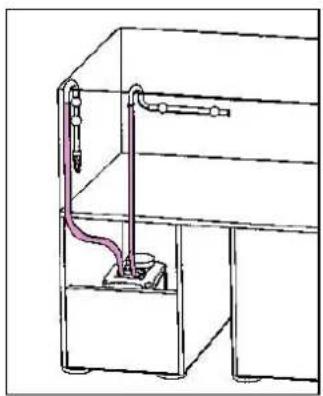

Vezesse a tömlőket a szűrőtől a szekrény hátsó falán lévő nyíláson keresztül.
Csatlakoztassa az összeszerelt szívócsövet a szűrő szívó oldalra, a kimeneti könyököket pedig a szűrő nyomó oldalára.
Ügyeljen arra, hogy a tömlők simán legyenek lefektetve és nincsenek-e megtörve. Szükség esetén rövidítse le a tömlőket.
TIPP: A tömlőket meleg vízben tegye rugalmassá. Ennek révén az esetleges törések könnyen kiegyenesíthetők.
Üzembe helyezés

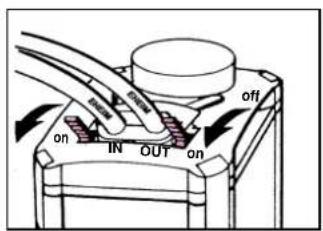

Most nyissa ki a zárócsapokat a szűrő adapterén úgy, hogy mindkét kar fogantyúját a tömlővezető irányába (ON állásba) fordítja.
Ezt követően lazítsa meg a fúvókacsövön lévő nyomótöm- löt és s állítsa vissza a víz körforgását. Erre különösen a praktikus EHEIM Telepítőkészlet 1 (rendelési szám: 4005300, 16 mm ø) vagy az EHEIM szívó- berendezés (rendelési szám: 4003540) alkalmas. A külső szűrő magától feltöltódik vízzel. Ezt követően hozza létre ismét a tömlőkapcsolatot.
Miután ismételten ellenőrizte az összes tömlőcsatlakozás szivárgását és a tömlőtartó megfelelő illeszkedését, a szűrő a hálózati csatlakozón keresztül üzembe helyezhető.
TIPP: A beépített reteszelőcsap (OUT) segítségével a szűrő nyomás oldali teljesítménye fokozatmentesen szabályozható.
FIGYELEM: A szivattyú teljesítményét sosem szabad a szívó oldalon (IN) csökkenteni.
Karbantartás és ápolás
Húzza ki a hálózati csatlakozót. Állítsa az adapter mindkét reteszelőcsapját OFF állásba. Fordítsa felfelé a reteszelő konzolt, és oldja ki az adaptert a szűrő felső részéből.
Vegye ki a külső szűrőt a szekrényből a két süllyesztett fogantyúnál fogva. Ezután nyissa ki az összes zárócsipeszt és távolítsa el a szűrő felső részét.
A szivattyútér tisztításához balra forgatással nyissa ki a szűrő felső részének alsó részén található rögzítőgyűrűt. Ezután távolítsa el a szivattyú fedelét, a járókerékkel ellátott rotort és a tengelyt.
Tisztítsa meg alaposan a szivattyú alkatrészeit és a kenőcsatornát az EHEIM tisztítókészlettel, rend. sz.4009560-at. Óvatosan öblítse le a tengelyt (törésveszély!) Ezután csatlakoztassa vissza a rotort és helyezze be.
Összeszerelés közben ellenőrizze, hogy a tengelyhüvelyek, a szivattyúfedél és a tömitőgyűrű megfelelően van-e behelyezve. Ezután rögzítse ismét a szivattyú fedelét a rögzítőgyűrűvel.
Ha a tisztítás során víz kerül a szűrő felső részének burkolatába, a fedél lecsavarható és ruhával szárazra törölhető.
Szürömassza:
Távolítsa el a fedőrácsot, a gyapotot és a szűrőbetéteket a szűrőtartályból.
Alaposan öblítse le a szűrő anyagát langyos vízzel mindaddig, amíg nem látszik további zavarosság.
A fehér szűrőgyapotot mechanikus finomszűrésre szolgál, és csak egyszer használható, mivel a rátapadó szennyező részecskék nem mosatók ki teljesen. Használjon új gyapotot (rend. sz. 2616265).
A kék szűrőalátét (1 db-os készletben kapható, rend. sz. 2616260) 2 - 3 alkalommal újra-használható.
Használat előtt alaposan mossa ki.
A SUBSTRAT első használatakor a használt szűrőmassza kb. 1/3-át keverje hozzá az új masszához, hogy a baktériumkultúrák gyorsabban szaporodjanak.
A szüröt csak függőleges helyzetben használja.
Mossa ki a szürőtartályt, majd helyezze be ismét a szürőbetétet.
Nyomja le az alsó betétet a tartórudakig, és ellenőrizze, hogy a szomszédos szűrőbetétek szorosan illeszkednek-e. A szűrőbetétek csőnyílásainak egymásra kell feküdniük, azokat gumigyűrűkkel kell lezární.
Helyezze fel az új szűrőgyapotot és a fedőrácsot.
FIGYELEM: A fehér szűrőfilcet nem szabad a szűrőkosár fogantyúja alá helyezni!
Ellenőrizze a szűrő felső részén található profiltömítést, hogy megfelelően illeszkedik-e és tiszta-e.
Ezután enyhén kenje meg vazelinnel a szűrő felső részén található tömitőgyűrűt. Helyezze a szűrő felső részét a szűrőtartályra.
Zárja le a zárócsipeszeket és helyezze a szűrőt az alsó szekrénybe.
Ellenőrizze az adapter mind-három tömitőgyűrűjét, hogy sérültek-e, illeszkednek-e és enyhén kenje meg azokat vazelinnel. Helyezze be és rögzítse az adaptert.
Miután az adapteren lévő mindkét reteszelőcsapot kinyitotta (ON állás), a szűrő magától megtelik vízzel és ekkor használatra kész.
Végzetül helyezze ismét üzembe a szűrőt a hálózati csatlakozó használatával.
Biztonsági utasítások
Csak zárt helyiségekben, akvarisztikai célra használható. Az akváriumszűrő csak háztartási használatra szolgál.
Mielött beletenné a kezét az akvárium vízébe, válassza le a vízben lévő összes elektromos eszközt a hálózatról. Ezeket a szűrő kinyitása előtt szintén le kell választani.
A készülék tápkábele nem cserélhető. A tápkábel sérülése esetén a készüléket le kell selejtezni. Soha ne hordozza a szivattyút a kábelnél fogva; Ne törje meg a kábelt.
Ezt a készüléket korlátozott fizikal, érzékszervi vagy szellemi képességekkel rendelkező vagy tapasztalat- és /vagy tudáshiányos személyek (beleértve a gyermekeket is) nem használják, kivéve, ha a biztonságért felelős személy felügyeli őket vagy utasításokat ad számukra a készülék használatával kapcsolatban. A gyermekeket felügyelet alatt kell tartani annak érdekében, hogy ne játszhassanak a készülékkel.
20 cm Ezen készülékek esetében a mágneses mezők elektronikus vagy mechanikus interferenciát vagy kárt okozhatnak. Ez a szükséges biztonsági távolságokra is vonatkozik, melyek az orvostechnikai eszközök kézikönyvében találhatók.
Figyelem: A karbantartási munkák során a nagy mágneses erők miatt fennáll a zúzódás veszélye.
Saját biztonsága érdekében célszerű egy csepegtető hurkot képezni a tápkábelen, hogy megakadályozza a vezeték mentén folyó víz aljzatba történő bejutását. Elosztó csatlakozóaljzat használatakor a készüléknek szűrő hálózati csatlakozása felett kell lennie.
Mivel a fa megmunkálása során sokféle festéket és politúrt használnak, a készülék lábai a keletkező kémiai reakciónak köszönhetően maradványokat hagyhatnak a bútorokon vagy a parkettán. A készüléket ezért nem szabad védelem nélkül fafelületre helyezni.
A készülék helyének kiválasztásakor ügyeljen a beépítési magasságra. Az optimális üzembiztonság érdekében a víz felülete és a szűrő alja közötti távolság legfeljebb 180 cm lehet.
Figyelem: A szüröt csak függöleges helyzetben használja.
Égés veszélye: Melegítővel rendelkező készülékek esetén a fütőspirál érintésekor óvatosan járjon el.
Az elektrosztatikus kisülésre érzékeny alkatrészek esetén tartsa be a megfelelő óvintézkedéseket.
A készüléket - és annak alkatrészeit - ne tisztítsa mosogatógépben. Mosogatógépben nem tisztítható!
Ezt a terméket ne dobja a háztartási hulladékba. Vigye azt a helyi ártalmatlanító helyre.
A terméket a vonatkozó nemzeti előírások és irányelvek szerint engedélyezték, az megfelel az EU szabványainak.
