eXperience 350 - Akvaariosuodatin EHEIM - Ilmainen käyttöohje ja opas

Tuotetyyppi	Akvaarion ulkosuodatin
Malli	eXperience 350
Merkki	EHEIM
Virtalähde	Verkkovirta (220-240 V, 50 Hz)
Nimellisvirtaus	Noin 350 L/h
Asennuskorkeus max.	180 cm veden pinnan ja suodattimen pohjan välillä
Suodatuskapasiteetti	Mekaaninen ja biologinen
Mukana tulevat suodatinmateriaalit	Valkoinen vanu (mekaaninen), sininen vaahtomuovi, SUBSTRAT-alusta
Varaosien viitenumerot	Valkoinen vanu (2616265), sininen vaahtomuovi (2616260), puhdistussarja (4009560), asennustarvike (4005300), imupäärynä (4003540)
Suositeltu huolto	Puhdista suodatinmateriaalit juoksevalla vedellä, vaihda vanu jokaisen käytön jälkeen, puhdista juoksupyörä ja akseli puhdistussarjalla
Turvallisuus	Irrota pistoke ennen huoltoa, sisäkäyttö, älä vähennä virtausta tulopuolelta, noudata enimmäisetäisyyttä
Vaatimustenmukaisuus	Sertifioitu eurooppalaisten standardien mukaisesti
Takuu	Katso ehdot käyttöohjeesta
Käyttö	Kotiakvaario
Materiaalit	Muovi, kumitiivisteet, keraami (akseli)
Suodatinkorien määrä	Useita pinottavia koreja
Virtauksen säätö	Poistoventtiilin (OUT) kautta
Mukana tulevat tarvikkeet	Letkut, imukuppi, imusauva, imukupit, liitäntä sulkuventtiileillä, vaseliini
Mitat (noin)	Noin 25 x 20 x 40 cm
Paino (noin)	Noin 3-4 kg

Usein kysytyt kysymykset - eXperience 350 EHEIM

Mikä on veden ja suodattimen välinen enimmäiskorkeus?

Suurin etäisyys veden pinnan ja suodattimen pohjan välillä on 180 cm optimaalisen toiminnan takaamiseksi.

Miten veden kierto käynnistetään?

Avaa sulkuventtiilit (ON-asento), käytä sitten yleistä asennustarviketta (viite 4005300) tai imupäärynää (viite 4003540) käynnistämistä varten. Suodatin täyttyy automaattisesti.

Milloin suodatinvanu on vaihdettava?

Valkoinen suodatinvanu on tarkoitettu kertakäyttöön. Vaihda se jokaisen huollon yhteydessä. Viite: 2616265.

Voinko pestä osat astianpesukoneessa?

Ei, älä koskaan pese suodattimen osia astianpesukoneessa. Se saattaa vahingoittaa niitä.

Miten suodattimen virtausta säädetään?

Käytä poistoventtiiliä (OUT) virtauksen vähentämiseen. Älä koskaan vähennä virtausta tuloventtiilin (IN) kautta.

Mitä tehdä, jos vettä pääsee moottoripään kanteen?

Voit ruuvata moottorin kannen auki ja kuivata sen liinalla. Varmista, että tiivisteet ovat hyvässä kunnossa.

Onko virtajohto mahdollista vaihtaa?

Ei, liitäntäjohtoa ei voi vaihtaa. Vahingoittuessaan laite on hävitettävä.

Miten juoksupyörää ja akselia huolletaan?

Avaa lukitusrengas, irrota pumpun kansi, juoksupyörä ja akseli. Puhdista ne EHEIM-puhdistussarjalla (viite 4009560). Keraaminen akseli on hauras, käsittele sitä varovasti.

Voinko käyttää muita kuin EHEIM-letkuja?

On suositeltavaa käyttää vain alkuperäisiä EHEIM-letkuja tiiviyden ja moitteettoman toiminnan varmistamiseksi.

Mitä tehdä, jos suodatin ei käynnisty?

Varmista, että sulkuventtiilit ovat auki (ON), suodatin on käynnistetty ja pistoke on kytketty. Varmista myös, ettei veden ja suodattimen välinen etäisyys ylitä 180 cm.

KÄYTTÖOHJE eXperience 350 EHEIM

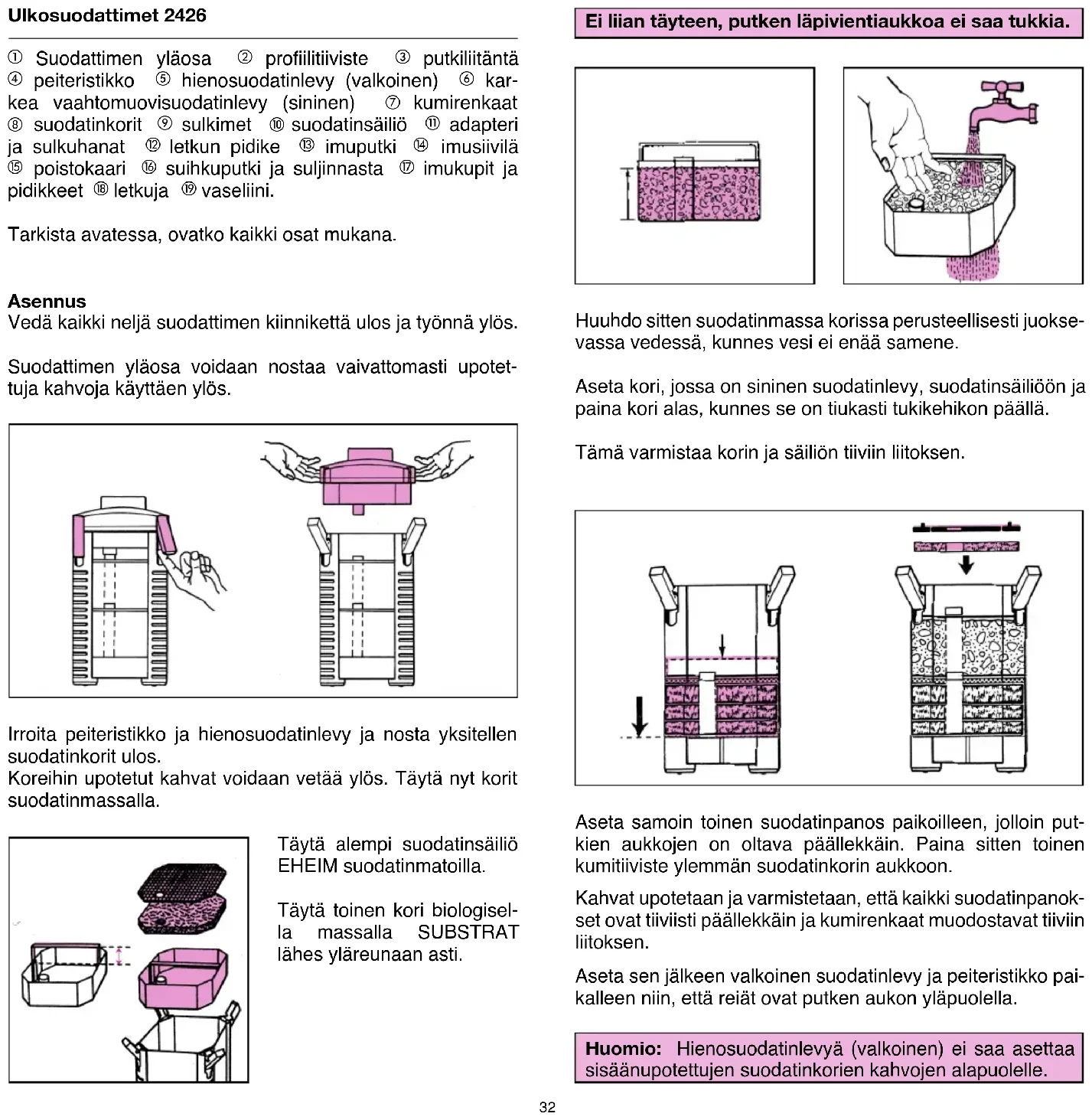

Ulkosuodattimet 2426

① Suodattimen yläosa ② profiilitiiviste ③ putkiliitäntä ④ peiteristikko ⑤ hienosuodatinlevy (valkoinen) ⑥ karkea vaahtomuovisuodatinlevy (sininen) ⑦ kumirenkaat ⑧ suodatinkorit ⑨ sulkimet ⑩ suodatinsäiliö ⑪ adapteri ja sulkuhanat ⑫ letkun pidike ⑬ imuputki ⑭ imusiivilä ⑮ poistokaari ⑯ suihkuputki ja suljinnasta ⑰ imukupit ja pidikkeet ⑱ letkuja ⑲ vaseliini.

Tarkista avatessa, ovatko kaikki osat mukana.

Asennus

Vedä kaikki neljä suodattimen kiinnikettä ulos ja työnnä ylös.

Suodattimen yläosa voidaan nostaa vaivattomasti upotettuja kahvoja käyttäen ylös.

Irroita peiteristikko ja hienosuodatinlevy ja nosta yksitellen suodatinkorit ulos. Koreihin upotetut kahvat voidaan vetää ylös. Täytä nyt korit suodatinmassalla.

Täytä alempi suodatinsäiliö EHEIM suodatinmatoilla.

Täytä toinen kori biologisella massalla SUBSTRAT lähes yläreunaan asti.

Ei liian täyteen, putken läpivientiaukkoa ei saa tukkia.

Huuhdo sitten suodatinmassa korissa perusteellisesti juoksevassa vedessä, kunnes vesi ei enää samene.

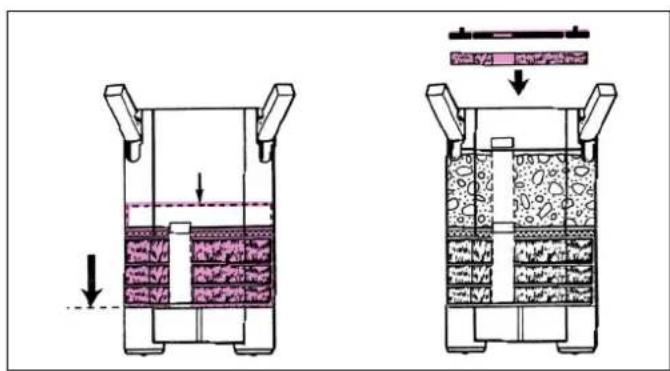

Aseta kori, jossa on sininen suodatinlevy, suodatinsäiliöön ja paina kori alas, kunnes se on tiukasti tukikehikon päällä.

Tämä varmistaa korin ja säiliön tiiviin liitoksen.

Aseta samoin toinen suodatinpanos paikoilleen, jolloin putkien aukkojen on oltava päällekkäin. Paina sitten toinen kumitiiviste ylemmän suodatinkorin aukkoon.

Kahvat upotetaan ja varmistetaan, että kaikki suodatinpanokset ovat tiiviisti päällekkäin ja kumirenkaat muodostavat tiiviin liitoksen.

Aseta sen jälkeen valkoinen suodatinlevy ja peiteristikko pai-kalleen niin, että reiät ovat putken aukon yläpuolella.

Huomio: Hienosuodatinlevyä (valkoinen) ei saa asettaa sisäänupotettujen suodatinkorien kahvojen alapuolelle.

Tarkista, että profiilitiiviste suodattimen yläosassa on puhdas ja on tiiviisti uomassa.

Aseta suodatinsäiliön yläosa paikoilleen, jolloin suodattimen yläosan putkiliitäntä on pantava suodatinpanosten putken läpivientiaukkoon.

Kaikki neljä kiinnikettä suljetaan.

Ennenkuin painat kaksoishanayksikön paikalleen, tarkista että kaikki kolme o-rengasta ovat ehjät ja oikein paikoillaan.

Asennuksen helpottamiseksi voitele o-renkaat kevyesti vaseliinilla.

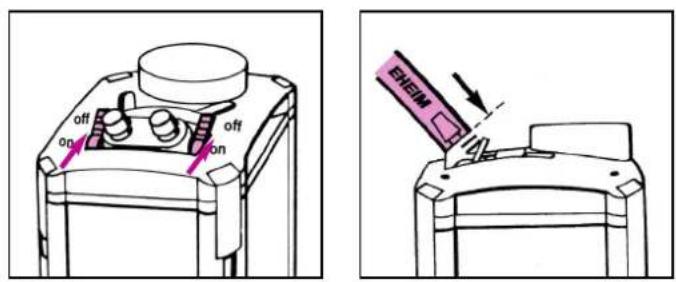

Aseta adapteri ulkonevan sulkusangan avulla sille tarkoitettu-un aukkoon ja lukitse sulkusanka painamalla samanaikaisesti adapteria.

Sulkuhanojen sulkemiseksi käännetään adapterin molemmilla puolilla olevat vipukahvat alas OFF asentoon.

Oheiset letkut työnnetään rajoittimeen saakka adapterin liitemuhviin. Koska se voi olla hieman vaikeaa, kannattaa letkut pehmentää ensin lämpimässä vedessä.

Käytä ainoastaan EHEIM-alkuperäisletkuja.

Aseta kaksiosainen letkunpidike asennettujen letkujen ympäri, asenna sivuilta ja lukitse. Tarkista letkun oikea lämpimitta.

Aseta täydellisesti koottu suodatin alakaappiin ja huomioi määrätty asennuskorkeus: vedenpinnan ja suodattimen pohjan välillä saa olla kork. 180 cm parhaan mahdollisen toiminnan saavuttamiseksi.

max. 180 cm

Aseta imusiivilä imuputkeen ja kiinnitä imuputki pidikkeellisillä imukupeilla akvaarion sisäpuolelle.

Huomio:

Käytettäessä EHEIM professionel ulkosuodattimien letku- ja johtokoteloa kiinnitetään imuputki vain kotelossa olevaan pidikkeeseen.

Poistokaari ja suihkuputki yhdistetään letkunpätkällä ja asennetaan akvaarioon pidikkeellisillä imukupeilla.

Riippuen tilasta tapahtuu asennus joko taka- tai sivuseinälle.

Suihkuputken pää suljetaan oheistetulla suljinnastalla.

Ohje: Riippuen siitä, minkälaista vedenpinnan virtausta halutaan, voidaan suutin asentaa joko vedenpinnan alapuolelle tai samalle tasolle.

Ohjaa suodattimesta tulevat letkut kaapin takaseinän aukosta ja liitä imuletku sekä poistokaari sopivalla letkulla.

On huomattava, että letkut on asennettava tasaisesti, eikä niissä saa olla mutkia.

Tarvittaessa lyhennetään let- kuja.

Ohje:

Jos letkut laitetaan ensi joksikin aikaa lämpimään veteen, ne ovat taipuisia ja mutkat voidaan helpommin suorista

Käyttöönotto

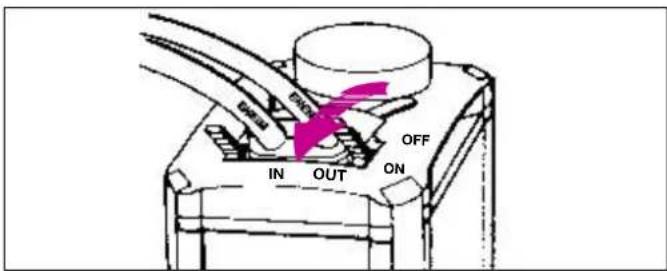

Avaa nyt suodatinadapterin sulkuhanat kääntämällä molemmat sulkuvivut letkun kul-kusuuntaan. Käyttöönotto (asento ON).

Irrota sitten ulostuloletku imuputkesta ja asenna siihen lappo, kätevimmin EHEIM imuputkisarja SET 1 (til.no. 4005300, ø 16 mm), tai paluuletkuun imupumppu (til.no. 4003540).

Säiliö täyttyy silloin auto- maattisesti vedellä.

Nr. 4003540

Nr. 4005300 off on in

Kun kaikki letkuliitännät on vielä kerran tarkistettu, käynnis-tetään suodatin laittamalla pistoke pistorasiaan.

Ohje: Voit säätää veden virtausta painepuolen hanalla (OUT).

Huomio: Älä koskaan pienennä veden virtausta imupuolen hanasta (IN).

Huolto ja hoito

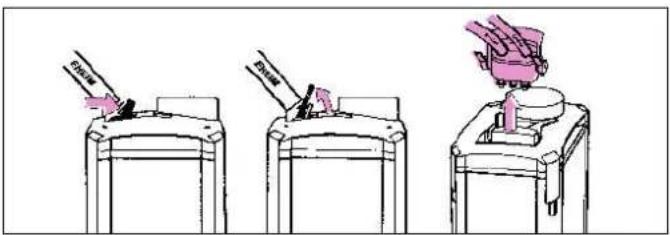

Hoito ja huolto. Vedä pistoke pistorasiasta. Sulje molemmat sulkuvivut (asento OFF). Nosta lukitussanka ylös ja irrota adapteri suodattimen yläosa.

Ota ulkosuodatin kaapista molemmista kahvasyvennyksistä nostaen. Avaa kaikki kiinnikkeet ja poista suodattimen moot-toriosa.

Osien puhdistusta varten avaa moottorin pohjalla oleva kiinnitysrengas kääntämällä sitä vasemmalle.

Irrota sitten pumpun kansi, roottori ja akseli.

Puhdista pumpun osat ja roottorin kammio EHEIM- kammionpuhdistusharjoja - til.no. 4009560 - käyttäen perusteellisesti. Huuhtele aks seli varovasti (murtumisvaara!) ja kokoa roottori ja aseta paikoilleen.

Asennuksessa on tarkistettava, että akselin holkit, pumpun kansi ja tiivisterengas ovat kunnolla paikoillaan. Sen jälkeen kiinnitetään pumppu jälleen sulkurenkaalla.

Jos puhdistettaessa on sat- tunut menemään vettä suo- dattimen yläosan suojuk- seen, voidaan suojus ruu- vata irti ja kuivata rievulla.

Suodatinmassa:

Ota suodatinsäiliöstä peiteristikko, harso ja suodatinpanokset.

Huuhdo suodatinpanoksissa oleva suodatinmassa huolellisesti haalealla vedellä – niin kauan ettei vesi enää ole sameaa.

Hienosuodatinlevy (valkoinen) toimii mekaanisena hienosuodattimena ja sitä tulisi käyttää vain kerran, sillä siihen tarttuneita likahiukkasia ei voi huuhtoa täysin pois.

Suodatinlevysarjan til.no. 2616265. Sininen suodatinlevy voidaan käyttää uudelleen 2-3 kertaa (1x sisältyy settiin, til.no. 2616260).

SUBSTRAT uusittaessa sekoitetaan n. 1/3 käytettyä suodatinmassaa uudenkanssa, jotta bakteerikasvusto lisääntyy nopeammin.

Suodatinta käytetään ainoastaan pystyasennossa.

Pese suodatinsäiliö ja aseta senjälkeen suodatinpanokset jälleen paikoilleen.

Alin panos painetaan alustaan asti ja tarkistetaan, että kaikki panokset ovat tiiviisti paikoillaan.

Suodatinpanosten putkiaukkojen tulee olla päällekkäin ja kumirenkaiden tiiviisti painettuina.

Aseta uusi suodatinharso ja peiteristikko paikoilleen.

Huomio: Hienosuodatinlevyä (valkoinen) ei saa asettaa sisäänupotettujen suodatinkorien kahvojen alapuolelle.

Tarkista suodattimen yläosan profiilitiivisteen oikea paikka ja puhtaus.

Voitele sen jälkeen suodattimen yläosan tiivisterengas kevyesti vaseliinilla.

Aseta suodattimen yläosa suodatinsäiliön päälle, sulje kiinnikkeet ja aseta suodatin alakaappiin.

Tarkista, että kaikki kolme o-rengasta ovat ehjät ja oikein paikoillaan ja voitele ne kevyesti vaseliinilla; aseta adapteri paikoilleen ja lukitse.

Kun molemmat nostokahvat adapterissa on avattu (asento ON), täyttyy suodatin jälleen itsestään vedellä ja on siten käyttövalmis.

Suodatin käynnistetään laittamalla sähköpistoke pistokenrasiaan.

Turvaohjeet

Laite on tarkoitettu ainoastaan sisätilakäyttöön ja akvaarioissa käytettäväksi. Akvaariosuodatin kotitalouskäyttöön.

Ennen kuin panet käden veteen, varmista että kaikki vedessä olevat sähkölaitteet on kylketty irti verkkovirrasta. Irrota laite aina verkkovirrasta, ennen kuin avaat suodattimen.

Sähköjohtoa ei voi vaihtaa uuteen. Romuta laite, jos verkkoliitäntäjohto on vaurioitunut. Älä koskaan kanna pumppua johdosta. Älä taita johtoa.

Tälä laitetta ei ole tarkoilettu sellaisten henkilöiden (mukaanlukien lapset) käyttöön, joiden fyysiset, sensoriset tai henkiset kyvyt ovat puutteelliset johtuen kokemuksen ja/tai tiedon puutteesta, ellei turvallisuudesta vastuussa oleva henkilö valvo käyttöä tai ole antanut ohjeita miten laitetta käytetään asianmukaisesti.

Valvo lasten käyttäytymistä ja varmista, että he eivät leiki laitteella.

Viite: Magneettikentät voivat aiheuttaa näissä laitteissa elektronisia tai mekaanisia häiriöitä tai vauriotia. Tämä koskee myös sydämen tahdistinta.

Tarpeelliset turvallisuuse täisyydet voidaan löytää näiden lääke tieteel listen laitteiden käsikirjoista.

huoltotöissä ruhjontavaara suurten magneettivoimien johdosta.

Oman turvallisuutesi vuoksi varmista että suodattimen sähköjohtoa ei vedetä suoraan pistorasiaan vaan asetetaan piirroskuvan mukaisesti mutkalle. Tämä estää vesipisaroiden pääsyn pistorasiaan.

Mikäli käytät jakorasiaa niin aseta se suodattimen yläpuolelle; ei lattialle.

Koska puun käsittelyssä käytetään hyvin erilaisia maaleja ja kiillotusaineita, laitteen jalat voivat kemiallisen reaktion aiheuttamista syistä jättää näkyviä jälkiä huonekaluihin tai parkettilattiaan. Älä tästä syystä aseta laitetta puupinnoille ilman suojusta.

Optimaalisen toimintovarmuuden saavuttamiseksi vedenpinnan ja suodatinpohjan välilisen etäisyyden on oltava max. 180 cm. Huomio: Suodatinta on käytettävä aina pystyssä!

Palovammavaara: Lämmityksellä varustetuissa laitteissa varo kuumennuskierukan koskettamista.

Huomioi varotoimenpiteet sähköstaattisesti purkausvaarallisten rakenneosien käsittelyssä.

Älä puhdista laitetta – tai sen osia – astianpesukoneessa. Ei kestä pesua astianpesukoneessa!

Tätä tuotetta ei saa hävittää talousjätteiden joukossa. Toimita tuote paikalliseen jätehuoltopisteseen.

Tuote on hyväksytty kunkin maan kansallisten määräysten ja ohjesääntöjen mukaan ja se vastaa EU-standardien määräyksiä.
