BRUKSANVISNING eXperience 350 EHEIM

Klembøyle med sugekopp

Va- selin. Sjekk ved utpakking at alle deler er til stede. Montering Alle fire låseklips på filterbeholderen vippes ut og skyves oppover. Ved hjelp av to gripefordypninger kan filteroverdelen lett løftes av. Overfyll ikke. Dekk ikke til rørgjennomføringen.

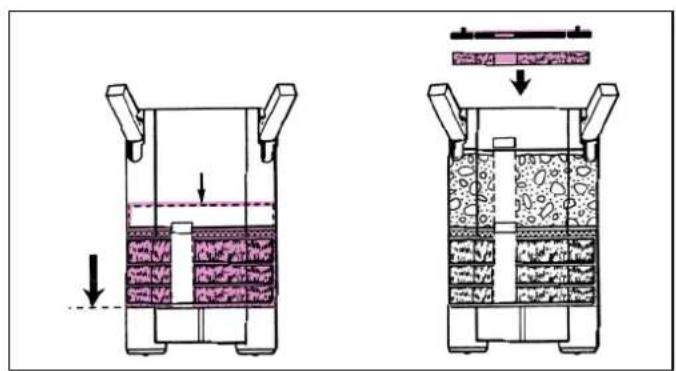

Den andre filterinnsats skyves på samme måte inn slik at røråpningene ligger over hverandre. Gripebøylene senkes slik at alle filterinnsatser ligger plant på hverandre slik at tetningsringene sikrer tette overganger. Når alle kurvene er på plass legges den hvite filtersvam- pen på toppen av den siste kurven, deretter legges til- dekningsgitteret på slik at utsparringene ligger over rør- åpningen. Fyll den nedre filterbeholde- ren med EHEIM filtermatter. Fyll deretter den andre kur- ven opp til kanten med SUB- STRAT biologisk filtermate- riale. Merk: Den hvite svampen skal ikke legges under skyve- håndtakene på filtermediabeholderne. Kurvene med filtermasse gjennomskylles deretter grun- dig under rennende vann til vannet er helt klart. Plasser deretter kurven med den blå filtersvampen i filter- beholderen, presses så ned i beholderen slik at den «låses fast» i styresporene. Dette gir sikker tetning mellom filterkurvene og filterbehol- deren. Ta ut tildekningsgitteret og den hvite filtersvampen. Ta deretter ut filtermediakurvene, en av gangen. Hver enkelt kurv har bærebøyler som trekkes opp som håndtak. Fyll så filterkurvene med filtermateriale.

koSjekk at profilpakningen på filteroverdelen ikke er tilsmusset og at den sitter nøyaktig tilpasset i tilhørende spor. Overdelen settes på filterbeholderen slik at filteroverdelens rørstusser stikker inn i filterinnsatsenes rørføring. Alle fire låseklips lukkes.

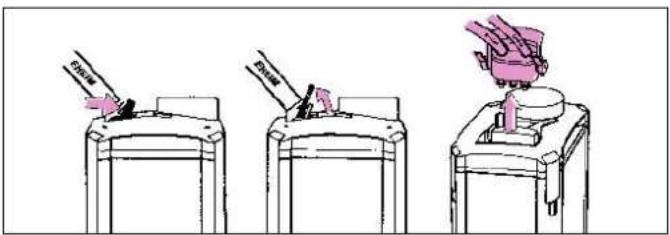

Anvend utelukkende EHEIM originalslanger. Montering av slange For å lukke stoppekranene presses de to hevearmene på til- koblingsenheten i stilling «OFF». Medfølgende slanger skyves ned på slangestussene på adapteret inntil de støter mot stopperen. Ettersom dette kan gå relativt tregt, gjøres først slangene smidige i varmt vann. Slangeholderen, som er i to deler, legges rundt de mon- terte slanger, henges inn på siden og klappes sammen. Pass på riktig slangediameter. Anbring det klargjorte filteret i underskapet og pass på forskriftsmessig oppstillingshøyde: Mellom vann-overflate og filterbunn må det ikke være mer enn 180 cm for å oppnå optimal virkning. max. 180 cm Merk: Før den innebyggede doble krankoblingen settes på plass i filterets pumpehode, må alle tre o-ringene kontrol- leres for skade og korrekt til- pasning. Smør o-ringene med et tynt lag Vaselin for å lette monte- ringen. Adapteret med den oppadstående låsebøylen stikkes godt inn i åpningen på filteroverdelen. Låsebøylen lukkes samtidig som man trykker på adapteret til den er på plass. off

off onEtter at alle slangeforbindelser igjen er undersøkt med hen- blikk på tetthet, settes filteret i drift ved hjelp av nettstøp- selet.

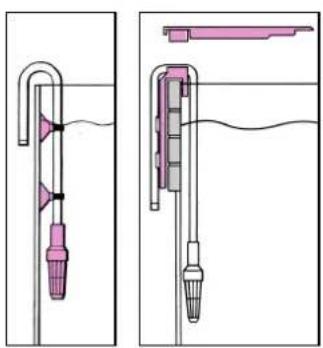

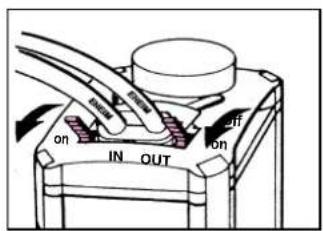

Oppstarting Stoppekranene på filterets adapter åpnes idet begge hevearmer settes i slangenes føringsretning. Igangkjøring av filteret (stilling ON). Utstrømningsslangen løsnes så fra strålerøret og vannet suges gjennom filtersystemet, fortrinnsvis ved hjelp av EHEIM Installasjonssett 1 på sugesiden (bestillingsnr. 4005300, ø 16 mm) eller sugepumpe (bestillingsnr. 4003540). Filterbeholderen vil så auto- matisk fylles med vann. Monter strålerøret igjen. Den åpne enden av dyserøret lukkes med den medfølgende lukkepropp. Tips: Alt etter hvor kraftig man ønsker at overflatebevegel- sen skal være, kan dyserøret installeres enten under vannoverflaten eller på vannoverflatenivå. Stikk filterkurven på inn- sugingsrøret og fest dette med 2x klemmebøyle og suger på akvariets inner- vegg. Henvisning: Ved anvendelse av EHEIM koblingsanordning, bestil- lingsnr. 7656450, klipses innsugingsrøret ganske en- kelt på plass. Utløpsbue og dyserør forbin- des med et kort slange- stykke, og monteres i ak- variet ved hjelp av klem- bøylene og sugekoppene.

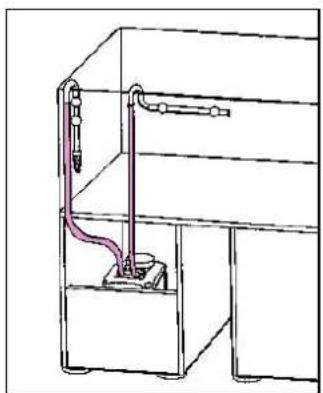

Disse plasseres alt etter plassforholdene på bakveg- gen eller på én av side- veggene. Slangene føres ut fra filteret gjennom skapets bakvegg og kobles til innsugingsrør og utløpsbue. Sørg for at slangene legges plant og ikke brekkes; om nødvendig bør lengden til- passes. Tips: Dersom slangene på forhånd legges i varmt vann en liten stund, blir de smidige og eventuelle knekker kan lett rettes ut. Tips: Vannstrømmen fra pumpen kan reguleres ved å kun å bruke kranen på trykksiden (OUT). Merk: Vannstrømmen må aldri reduseres ved å stenge for sugesiden (IN).

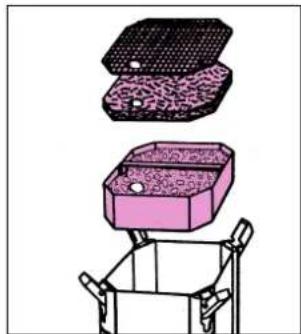

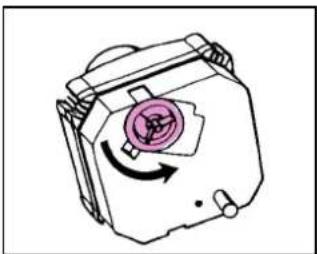

Filteret tas ut av skapet ved å løfte i gripefordypningene. Alle låseklips åpnes og filteroverdelen tas av. For rengjøring av pumperommet åpnes låseringen i filter- overdelens bunn ved at det dreies til venstre. Pumpedeksel, rotor med vingehjul og aksel tas så ut. Pumpedeler og smørekanal rengjøres grundig med EHEIM rengjøringssett, be- stillingsnr. 4009560. Akselen skylles forsiktig (bruddfare!). Deretter settes rotoren igjen sammen og settes på plass. Ved montering må man sørge for at akselrør, pumpedek- sel og tettingsring sitter riktig. Lokket låses ved å dreie med klokka. Filtermasse: Ta tildekningsgitteret, filtermaterialet og filterinnsatsene ut av filterbeholderen. Skyll filtermassen grundig med lunkent vann inntil vannet er klart. Den hvite filtersvampen gir mekanisk finfiltrering og lar seg aldri vaske helt ren. Denne skal derfor erstattes med ny svamp ved filterrengjøring. EHEIMs bestillingsnr. for svampsett er 26162265. Den blå svampen (1 er inkludert i svampsettet, bestil- lingsnr. 2616260) kan imidlertid benyttes 2 - 3 ganger. Tips: Dersom det under rengjø- ring skulle komme vann inn i filteroverdelens tildek- ningshette, kan hetten skru- es av og gnis tørr med et tøy- stykke. Vedlikehold og pleie. Ettersyn og vedlikehold. Trekk støps- let ut av stikkontakten. Stoppkranene på adapteren lukkes (OFF). Låsebøylen svinges oppover og adapteret løftes opp og frigjøres fra filteroverdelen. Tips: Hver gang nytt SUBSTRAT tas i bruk, blandes ca. 1/3 av den brukte filtermassen med det nye ma-teriale. Bakteriekulturene forme- rer seg da hurtig i det nye filtermateriale. Filterbeholderen vaskes og filterinnsatsene skyves igjen inn.31 Kontroller alle tre o-ringene på den doble krankoblingen for skade og korrekt tilpas- ning og smør dem med et tynt lag Vaselin; adapteret presses inn og låses. Etter at begge hevearmene på adapteret igjen er åpnet (stilling ON), fyller filteret seg selv med vann og er så driftsklart. Filteret settes deretter i drift ved hjelp av nettstøpselet. Den nederste innsats trykkes mot underlagsstykket. Sørg for at etterfølgende innsatser sitter direkte mot hverandre. Filterinnsatsenes røråpninger må ligge over hverandre og være sammenkoblet med tetningsringene. Nytt filtermateriale og tildekningsgitter legges på. Merk: Den hvite svampen skal ikke legges under skyve- håndtakene på filtermediabeholderne. Profilpakningen i filteroverdelen kontrolleres med henblikk på riktig posisjon og renhet. Deretter settes tettingsringen på filteroverdelen inn med et tynt sjikt vaselin. Filteroverdelen settes på filterbeholderen, låseklipsene luk- kes og filteret plasseres i underskapet. Kun for innerdørs bruk. For akvariebruk. Akvariefilteret skal bare brukes i privat husholdning. Før man stikker hånden ned i akvarievannet, må kan koble alle elektriske apparater i vannet fra strømnettet. Før man åpner filteret, skal dette kobles helt fra strømnettet. Strømkabelen til dette apparatet kan ikke skiftes. Apparatet må kastes hvis strømledningen skades. Hold ikke i ledningen for å løfte pumpen; ledningen må ikke bøyes i vinkel. Dette apparatet er ikke egnet for bruk av personer (inklusive barn) med nedsatte fysiske, sensoriske eller mentale evner eller med manglende erfaring og/eller manglende kunnskaper, med mindre disse personene er under oppsikt av en annen person som er ansvarlig for deres sikkerhet eller har fått anvisninger fra en slik person om hvordan apparatet skal brukes. Barn skal holdes under oppsikt for å unngå at de leker med apparatet. Merk: Ved disse apparatene kan magnetfelt forårsake elektroniske og mekaniske forstyrrelser eller skader. Dette gjelder også for pacemakers. De nødvendige sikkerhetsavstandene står oppført i håndbøkene som tilhører disse medisinske apparatene. OBS! Ved vedlikeholdsarbeider er det fare for å skade seg pga. sterke magnetkrefter. For din egen sikkerhet anbefaler vi at du lar ledningen danne en „drypp-løkke“ som sikrer at vann ikke renner langs ledningen inn i veggkontakten. Dersom skjøteledninger med flere uttak brukes, må disse plasseres høyere enn stikkontakten for filteret. Da det anvendes en mengde forskjellige lakker og politurer under bearbeiding av tre, kan apparatets føtter som følge av en kjemisk reaksjon etterlate syn- lige merker eller rester på møbler og eller parkettgulv. Apparatet bør derfor ikke oppstilles direkte på treoverflater uten at disse beskyttes. Vær oppmerksom på foreskrevet høydeavstand når du velger sted for oppstilling av apparatet. For å oppnå optimal funksjonssikkerhet må det maks. 180 cm mellom vannoverflaten og filterbunnen. OBS! Filteret må under drift alltid stå loddrett. Fare for forbrenning: Ved apparater med oppvarming må du være forsiktig dersom du berører varmespiralene. Ta hensyn til vernetiltak ved behandling av byggeelementer som kan være utsatt for elektrostatisk utladning. Apparatet – inkludert dets enkeltdeler – må ikke vaskes i oppvaskmaskin. Utstyret tåler ikke maskinvask! Produktet må ikke kastes som vanlig husholdningsavfall. Det skal leveres til ditt lokale deponi. Produktet er prøvet ifølge de respektive nasjonale forskrifter og er i samsvar med EU-normene. Sikkerhetsinstrukser 20 cm max. 180 cm
