| Tipo de produto | Filtro externo para aquário |
| Modelo | eXperience 350 |
| Marca | EHEIM |
| Alimentação | Rede elétrica (220-240 V, 50 Hz) |
| Vazão nominal | Aproximadamente 350 L/h |
| Altura máxima de instalação | 180 cm entre a superfície da água e o fundo do filtro |
| Capacidade de filtração | Mecânica e biológica |
| Meios filtrantes incluídos | Lã branca (mecânica), espuma azul, substrato SUBSTRAT |
| Referências de peças sobressalentes | Lã branca (2616265), espuma azul (2616260), kit de limpeza (4009560), acessório de instalação (4005300), pera de aspiração (4003540) |
| Manutenção recomendada | Limpar as massas filtrantes em água corrente, substituir a lã após cada uso, limpar a turbina e o eixo com o kit de limpeza |
| Segurança | Desligar antes da manutenção, uso interno, não reduzir a vazão pela entrada, respeitar a distância máxima. |
| Conformidade | Certificado de acordo com as normas europeias |
| Garantia | Consultar o manual para as condições |
| Uso | Aquarismo doméstico |
| Materiais | Plástico, juntas de borracha, cerâmica (eixo) |
| Número de cestos de filtração | Vários cestos empilháveis |
| Ajuste de vazão | Através da torneira de saída (OUT) |
| Acessórios fornecidos | Mangueiras, crépina, haste de aspiração, ventosas, conexão com torneiras de corte, vaselina |
| Dimensões (aprox.) | Aproximadamente 25 x 20 x 40 cm |
| Peso (aprox.) | Aproximadamente 3-4 kg |
Perguntas frequentes - eXperience 350 EHEIM
Perguntas dos utilizadores sobre eXperience 350 EHEIM
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Filtro de aquário em formato PDF gratuitamente! Encontre o seu manual eXperience 350 - EHEIM e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. eXperience 350 da marca EHEIM.
MANUAL DE UTILIZADOR eXperience 350 EHEIM

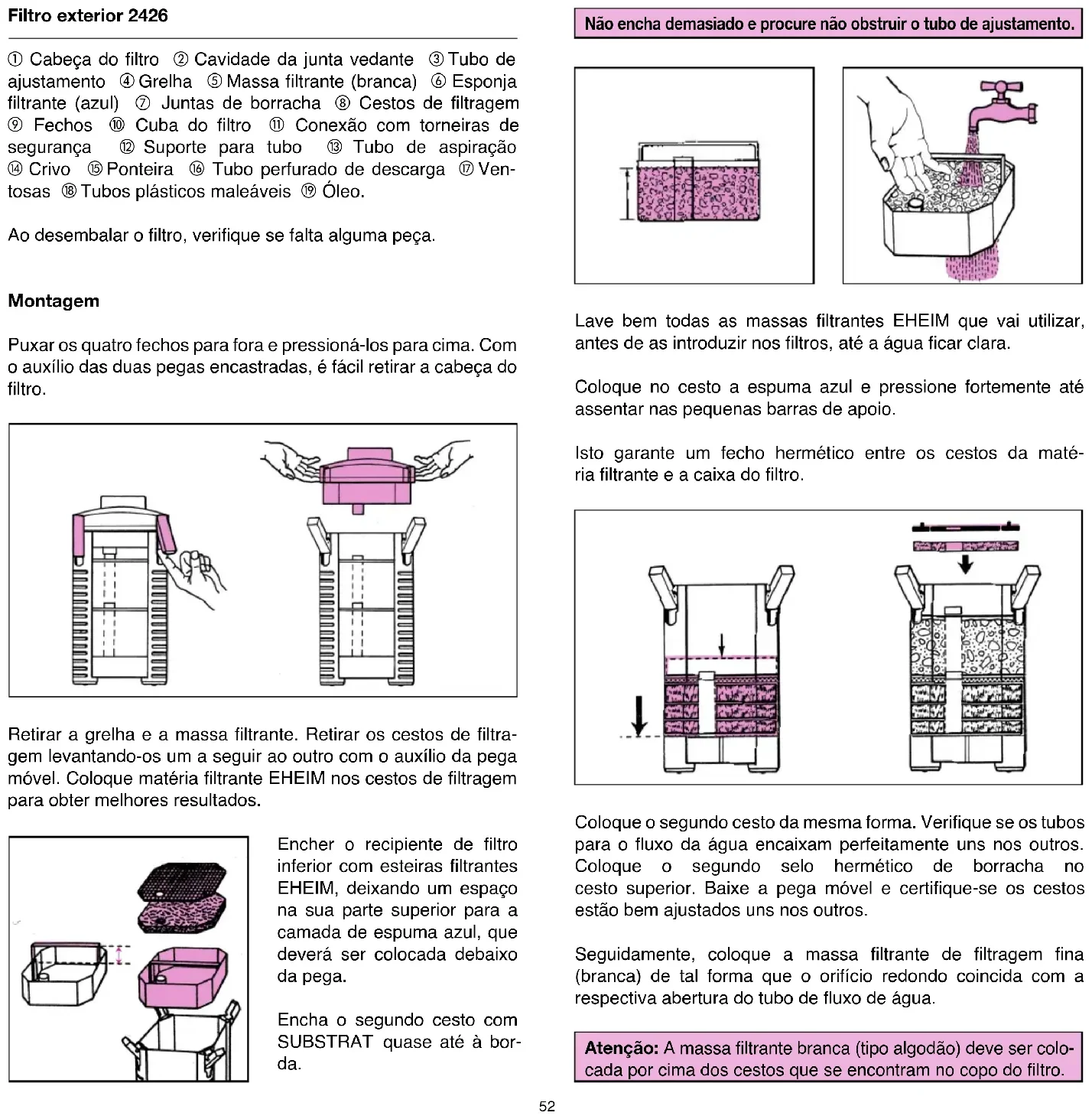

① Cabeça do filtro ② Cavidade da junta vedante ③ Tubo de ajustamento ④ Grelha ⑤ Massa filtrante (branca) ⑥ Esponja filtrante (azul) ⑦ Juntas de borracha ⑧ Cestos de filtragem ⑨ Fechos ⑩ Cuba do filtro ⑪ Conexão com torneiras de segurança ⑫ Suporte para tubo ⑬ Tubo de aspiração ⑭ Crivo ⑮ Ponteira ⑯ Tubo perfurado de descarga ⑰ Ventosas ⑱ Tubos plásticos maleáveis ⑲ Óleo.
Ao desembalar o filtro, verifique se falta alguma peça.
Montagem
Puxar os quatro fechos para fora e pressioná-los para cima. Com o auxílio das duas pegas encastradas, é fácil retirar a cabeça do filtro.
Retirar a grelha e a massa filtrante. Retirar os cestos de filtragem levantando-os um a seguir ao outro com o auxílio da pega móvel. Coloque matéria filtrante EHEIM nos cestos de filtragem para obter melhores resultados.
Encher o recipiente de filtro inferior com esteiras filtrantes EHEIM, deixando um espaço na sua parte superior para a camada de espuma azul, que deverá ser colocada debaixo da pega.
Encha o segundo cesto com SUBSTRAT quase até à borda.
Não encha demasiado e procure não obstruir o tubo de ajustamento.
Lave bem todas as massas filtrantes EHEIM que vai utilizar, antes de as introduzir nos filtros, até a água ficar clara.
Coloque no cesto a espuma azul e pressione fortemente até assentar nas pequenas barras de apoio.
Isto garante um fecho hermético entre os cestos da matéria filtrante e a caixa do filtro.
Coloque o segundo cesto da mesma forma. Verifique se os tubos para o fluxo da água encaixam perfeitamente uns nos outros. Coloque o segundo selo hermético de borracha no cesto superior. Baixe a pega móvel e certifique-se os cestos estão bem ajustados uns nos outros.
Seguidamente, coloque a massa filtrante de filtragem fina (branca) de tal forma que o orifício redondo coincida com a respectiva abertura do tubo de fluxo de água.
Atenção: A massa filtrante branca (tipo algodão) deve ser colocada por cima dos cestos que se encontram no copo do filtro.
Assegurar-se que a junta da parte superior do filtro não esteja suja e que este último se encontra perfeitamente colocado na sua ranhura.
Colocar a parte superior sobre a cuba do filtro, devendo o tubo da cabeça motorizada ser introduzido nos tubos de ajustamento dos cestos de filtragem. Fechar os quatro fechos.
Conselho: Antes de colocar o dispositivo de integração pa-ra ligar a mangueira à cabeça do filtro, é necessário verificar se os três aneis de vedação estão intactos e colocados correctamente. A aplicação de um pequena quantidade de vaselina facilitará a montagem dos aneis de vedação.
Insira a conexão com os grampos voltados para cima, na abertura da cabeça da bomba.
Para fixar os grampos para a posição de fechar ponha a pega para baixo.
Colocação dos tubos flexíveis

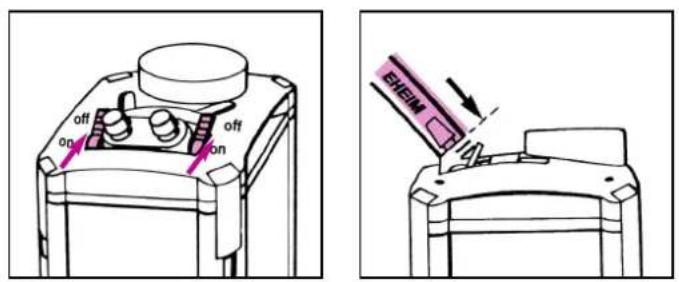

Para fechar as torneiras, pressionar as duas manetes de ligação na posição OFF.
Introduza os tubos anexos, nas tubuladuras da conexão até à base. Para facilitar esta operação, colocar previamente os tubos em água quente.
Utilize sempre tubos originais EHEIM.
Colocar a braçadeira, constituída por duas peças, à volta dos tubos e feche-a. Assegurar-se da exactidão do diâmetro do tubo.
Após esta operação introduza o filtro no móvel, respeitando as distâncias previstas para a sua colocação: para o seu funcionamento correcto, a distância entre a superfície da água e o fundo da cuba do filtro, não deve ser superior a 180 cm.
Introduza o crivo no tubo de aspiração e coloque este último na parede interna do aquário, fixando-o com as duas ventosas.
Observação: Caso utilize o módulo para aquário EHEIM professionnel 7656450 destinado a filtros exteriores, o tubo de aspiração deverá ser fixado apenas com clips.

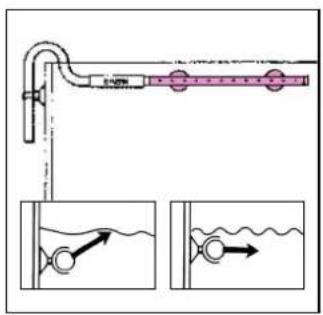

Una a ponteira e o tubo de descarga com um bocado de tubo maleável; colocar o conjunto assim formado no aquário fixando-o com as ventosas.
Consoante as dimensões do aquário, este poderá ser fixado quer no vidro de trás, quer num dos laterais.
Fecha a extremidade do tubo de descarga com a tampa anexa.
Conselho: O tubo de descarga pode ser instalado tanto abaixo como acima do nível da água, em função da intensidade do movimento na superfície que se desejar obter.

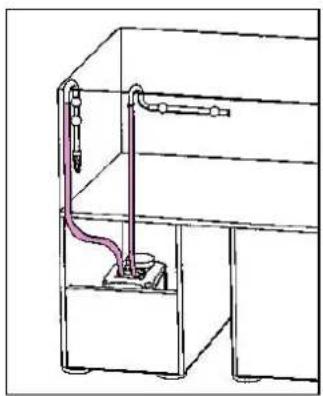

Fazer passar os tubos do filtro através da abertura no móvel do aquário e una-os ao tubo de aspiração e à ponteira de descarga por forma a que os seus diâmetros correspondam.
Procure colocar os tubos bem direitos sem que haja curvas; corte-os caso seja necessário.
Conselho: mergulhe previamente os tubos em água quente durante algum tempo; deste modo, tornam-se mais flexíveis, sendo mais fácil eliminar eventuais curvas.
Colocação em funcionamento
Abrir as torneiras de segurança da conexão do filtro puxando as duas alavancas em direcção aos tubos (po-sição ON).
Retire então o tubo de saída da barra espalhadora e monte o sifão, de preferência com a conjunto “Installation SET 1” para a entrada de água EHEIM (n° 4005300, ø 16 mm) ou com o aparelho de sucção (n° 4003540).
O depósito ficará automaticamente cheio de água. Volte a ligar a tubagem.
Apos controlar novamente a estanquecidade de todas as juntas dos tubos, fazer funcionar o filtro ligando-o à corrente.
Conselho: Através da torneira integrada (OUT) é possível regular a potência do filtro do lado da pressão.
Atenção: A potência da bomba nunca deve ser reduzida do lado da aspiração (IN).
Cuidados e manutenção
Desligar a ficha da tomada. Feche as duas torneiras de segurança (posição OFF). Levante o estribo de bloqueio e retire a conexão da parte superior do filtro.
Retirar do móvel o filtro exterior segurando-o pelas duas pegas. Abrir todos os clips de segurança e retirar a cabeça motorizada do filtro.

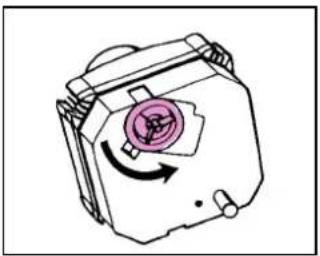

Para limpar a câmara da bomba, deslocar a anilha de segurança rodando-a no sentido contrário aos ponteiros do relógio. Retirar seguidamente a tampa da bomba, a turbina e o eixo. Limpar a fundo as peças da bomba, cuidadosamente, assim como o
canal de arrefecimento com o auxílio do jogo de escovilhões EHEIM, ref. nº 4009560.
Lavar o eixo com cuidado (frágil: cerâmica) e por fim voltar a montar e colocar o conjunto no sítio respectivo.
Durante a montagem, confira a correcta posição das chumaceiras do eixo, da tampa da bomba e da junta de estanquecidade. Fechar, seguidamente, a câmara da bomba com a anilha de segurança.
Fecha a cobertura da bomba, rodando no sentido aos ponteiros do relógio.
Conselho:
Se durante a limpeza, entrar água na tampa da cabeça motorizada, retirar os quatro parafusos e enxugar com um pano.
Massas filtrantes:
Retirar a grelha da cuba do filtro, a massa filtrante e os cestos.
Lave cuidadosamente a massa filtrante com água retirada do aquário – até que a água saia perfeitamente cristalina.
A massa filtrante branca serve para a filtragem mecânica e deve ser utilizada uma só vez, pois as partículas de sujidade que se encontram na sua superfície nunca são totalmente eliminados pela limpeza.
Utilize uma massa nova, ref. n° 2616265.
A massa filtrante azul (1 x incluída no conjunto ref. n° 2616260) pode ser utilizada 2 ou 3 vezes.
Ao colocar SUBSTRAT novo, adicione cerca de 1/3 da antiga massa filtrante para que a cultura de bactérias se desenvolva o mais rapidamente possível no interior da nova massa filtrante.
Colocar o filtro em funcionamento só quando estiver em posição vertical.
Limpe a cuba do filtro e volte a colocar os cestos filtrantes.
Esteja atento a que os cestos fiquem bem encaixados uns nos outros e que os orifícios dos cestos estejam alinhados uns sobre os outros, sem esquecer de colocar correctamente as juntas de borracha para uma perfeita estanquecidade.
Colocar a nova massa filtrante e a grelha.
A massa filtrante branca (tipo algodão) deve ser colocada por cima dos cestos que se encontram no copo do filtro.
A junta da parte superior do filtro deve estar limpa e bem colocada.
Lubrificar ligeiramente a junta de estanquecidade com óleo.
Colocar a cabeça motorizada na cuba do filtro, fechar com os clips e introduzir o filtro no móvel.
Verificar se os três aneis de vedação no dispositivo de integração estão intactos e colocados correctamente.
Aplicar uma pequena quantidade de vaselina. Com as duas alavancas de segurança em posição ON (abertas), o filtro volta a encher-se automaticamente e está pronto a funcionar.
Colocar o filtro novamente a funcionar ligando-o à corrente.
Instruções de segurança
Utilizar só em interiores e exclusivamente em aquariofilia. Aquário de filtro para uso doméstico.
Antes de introduzir a mão na água do aquário, desligar todos os aparelhos eléctricos da corrente. Por norma, deve-se desligar o filtro da rede eléctrica antes de o abrir.
O cabo de conexão do aparelho não pode ser substituído. Em caso de danificar o cabo de alimentação, o dispositivo é desfeito. Bomba nunca desgaste no cabo, não dobre o cabo.
Este aparelho não foi concebido para ser utilizado por pessoas (inclusive crianças) com capacidades físicas, sensoriais ou intelectuais limitadas ou sem experiência e/ou conhecimentos correspondentes, a não ser que sejam acompanhadas por uma pessoa responsável pela segurança ou que tenham recebido instruções desta sobre como utilizar o aparelho.
Há que vigiar as crianças para garantir que não brincam com este aparelho.
20 cm | Nestes aparelhos os compos magnéticos podem provocar avarias ou danos no sistema electrónico e mecânico. Isto também se aplica aos portadores de Pacemakers. As distâncias de segurança exigidas podem ser consultadas nos manuais destes aparelhos medicinais.
Durante os trabalhos de manutenção existe perigo de esmagamento dos dedos devido à grandes forças magnéticas.
Para a sua própria segurança, recomenda-se formar um laço com o cabo de conexão à corrente eléctrica que evita que à água escorra pelo cabo até à tomada. Ao usar uma extensão, esta deve ser colocada acima da conexão do filtro à rede eléctrica.
Uma vez que no tratamento da madeira são utilizadas diversas tintas e vernizes, os pés do aparelho podem deixar marcas visíveis nos móveis e no parquet dos pavimentos devido a uma reacção química. Por isso, o aparelho não deveria ser colocado sobre superfícies de madeira sem protecção nos pés.
Para que se possa conseguir uma segurança funcional ideal, a distância máx. entre a superfície da água e o fundo do filtro deve ser de 180 cm.
Atenção: O filtro deverá trabalhar sempre na posição direita.
Perigo de queimadura: No caso de aparelhos com aquecimento, tomar cuidado ao tocar na espiral de aquecimento.
Respeitar as medidas de segurança ao lidar com elementos de construção que acarretem perigo de descarga electrostática.
Não pôr o aparelho – ou partes do aparelho – na máquina de lavar louça. Não lavável na máquina!
Não eliminar este produto com o lixo doméstico normal. Entregá-lo no posto de recolha de lixo especial da sua área.
Este produto foi homologado conforme as respectivas leis e regulamentos nacionais e atende as exigências das normas da U.E.
