MODE D'EMPLOI RT1800 BELKIN

• RT18002 Table des matières Présentation du produit p. 3
• Face avant p. 3

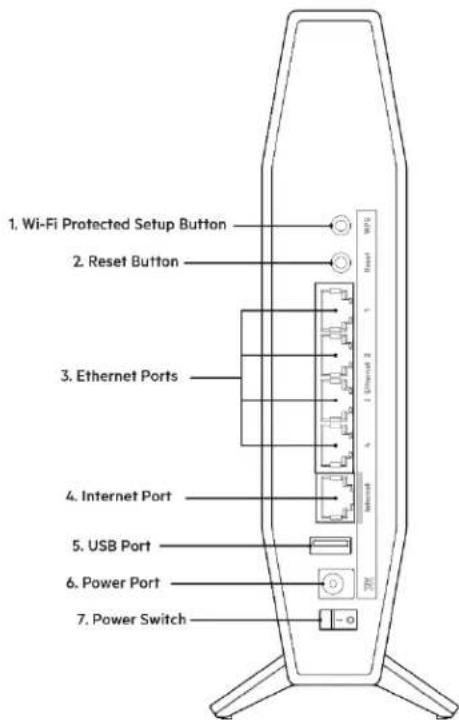

• Panneau arrière p. 4
• Installation : instructions de base p. 5
• Où trouver une aide supplémentaire p. 5
• Comment installer votre routeur p. 5
• Configuration avancée p. 9
• Comment accéder à l'utilitaire basé sur le navigateur Web p. 9
• Paramètres de base du routeur p. 10

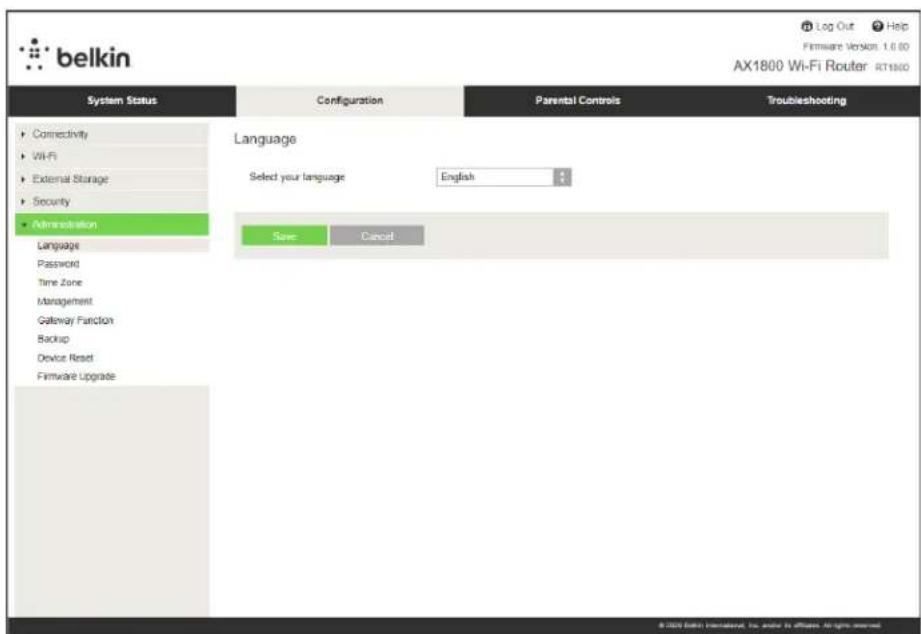

• Language (Langue) p. 11
• Internet Setup (Configuration Internet) p. 12
• Paramètres sans fil de base p. 14
• Sécurité sans fil p. 16
• Paramètres de sécurité p. 16
• WPA2 Personal (WPA2 Personnel) p. 16
• Disabled (Désactivé) p. 16
• Dépannage p. 17
• La configuration de votre routeur a échoué p. 17
• Message « Votre câble Internet n'est pas branché » p. 18
• Message « Impossible d'accéder à votre routeur » p. 19
• Après la configuration p. 21
• Internet semble inaccessible p. 21
• Spécifications p. 22
• Belkin RT1800 p. 22

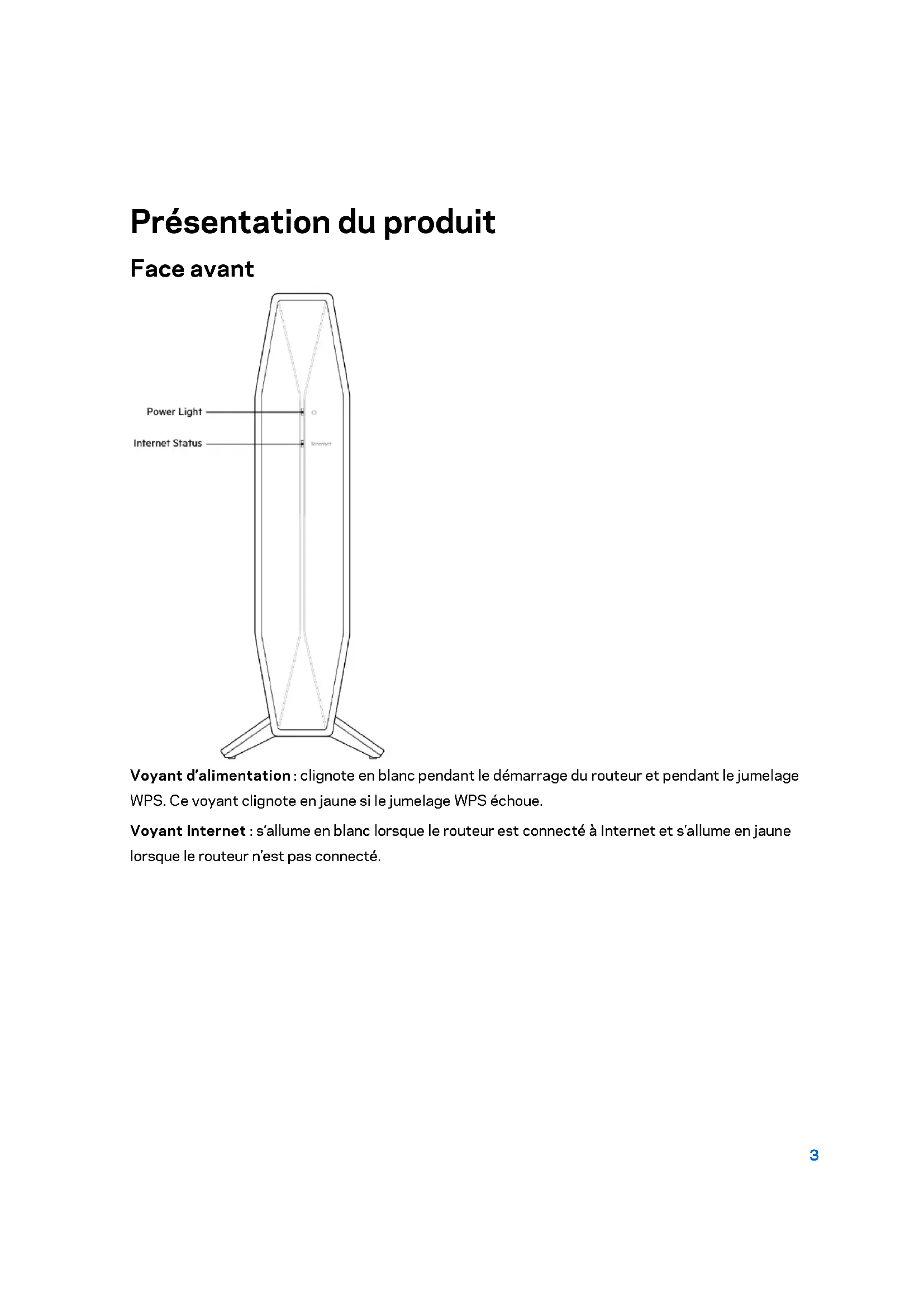

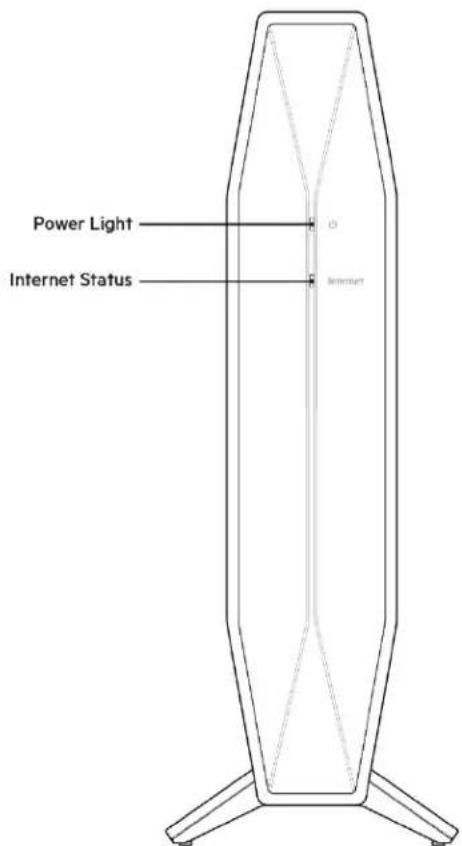

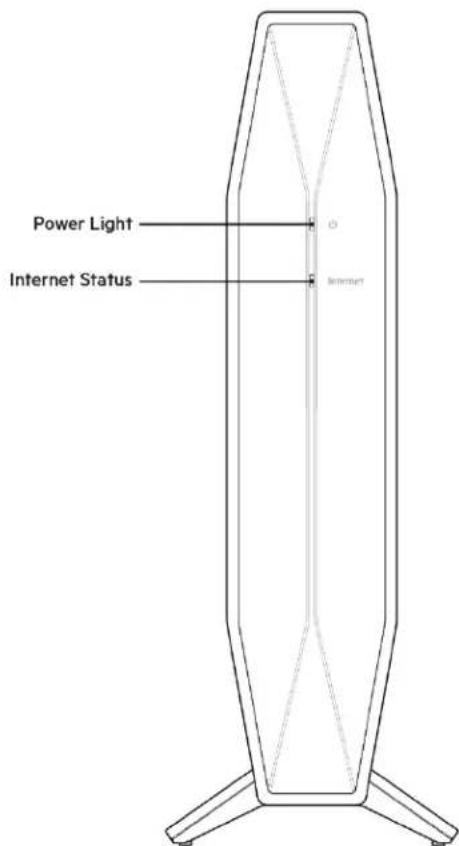

• Conditions environnementales Présentation du produit Face avant Voyant d’alimentation : clignote en blanc pendant le démarrage du routeur et pendant le jumelage WPS. Ce voyant clignote en jaune si le jumelage WPS échoue. Voyant Internet : s’allume en blanc lorsque le routeur est connecté à Internet et s’allume en jaune lorsque le routeur n’est pas connecté.4 Panneau arrière Bouton Wi-Fi Protected Setup™ (WPS) (1) : appuyez sur ce bouton pour configurer facilement la sécurité sans fil des périphériques réseau compatibles Wi-Fi Protected Setup. Le voyant se trouvant sous le bouton clignotera pendant que le jumelage WPS est actif. Bouton de réinitialisation (2) : pour restaurer les paramètres d'usine du routeur, maintenez ce bouton enfoncé jusqu'à ce que le voyant d'alimentation se mette à clignoter. Ports Ethernet (3) : raccordez les câbles Ethernet (également appelés câbles réseau) à ces ports Gigabit Ethernet (10 ou 100 ou 1000 Mbit/s), et aux périphériques Ethernet filaires de votre réseau. Les voyants se trouvant sous les ports s'allumeront uniquement dans le cas où un câble Ethernet est branché et des données sont transférés via ce câble. Port Internet (4) : utilisez un câble Ethernet pour brancher votre modem sur ce port. Le voyant se trouvant sous le port s'allumera uniquement dans le cas où un câble Ethernet est branché et des données sont transférés via ce câble. Port USB 3.0 (5) : connectez et partagez un disque USB sur votre réseau. Port d'alimentation (6) : branchez sur ce port l'adaptateur secteur fourni. Bouton d'alimentation (7) : appuyez sur | pour allumer (ON) le routeur.5 Installation : instructions de base Où trouver une aide supplémentaire En plus de ce guide utilisateur, vous trouverez d’autres documents d’assistance sur le site Belkin.com/support/ RT1800 (documentation, téléchargements, FAQ, support technique, chat en direct, forums). Remarque : Les licences et les notices relatives aux logiciels tiers utilisés dans ce produit sont disponibles à l'adresse suivante : https://www.belkin.com/support/license/ . Veuillez vous adressez à https://www.belkin.com/support/gplcodecenter/ pour toute demande de code source GPL. Comment installer votre routeur Vous souhaitez ajouter ce routeur à votre réseau Wi-Fi mesh existant ? Si vous avez déjà utilisé ce routeur, réinitialisez ses paramètres par défaut avant de l'ajouter à votre réseau Wi-Fi mesh. Pour ce faire il vous suffit de cliquer sur l'onglet Administration des paramètres de votre routeur ou d'appuyer et de maintenir enfoncé pendant 10 secondes le bouton de réinitialisation qui se trouve sur le panneau arrière du routeur. p. 223

• Si vous utilisez un ordinateur ou un appareil mobile, connectez-vous à votre routeur principal (celui branché à votre modem) soit par le biais du réseau sans fil soit en utilisant un câble Ethernet.

• Ouvrez votre navigateur Internet et rendez-vous sur myrouter.local. o Vous pouvez également taper 192.168.1.1 dans votre navigateur pour démarrer la configuration. Si vous utilisez un modem-routeur (passerelle), vous aurez probablement besoin de saisir 192.168.10.1. Remarque : Si aucune des options ne vous permet d'accéder à l'assistant de configuration, alors rendez-vous sur www.belkin.com/support/setupIP pur obtenir de l'aide.

• Connectez-vous au routeur en saisissant le mot de passe du routeur (le mot de passe par défaut est « admin »).

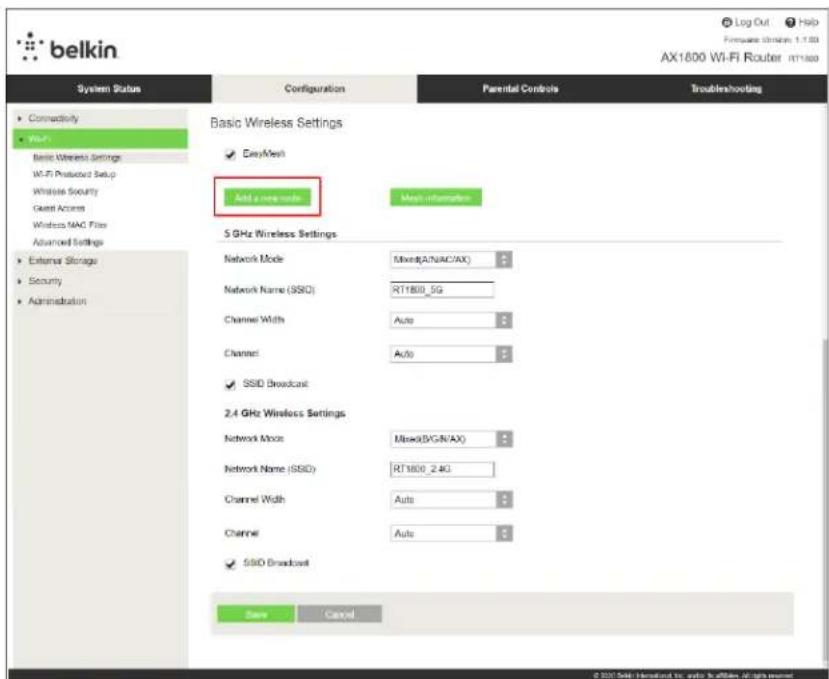

• Allez sur Wi-Fi > Basic Wireless Settings (Paramètres sans fil de base) et cliquez sur Add a node (Ajouter une borne)67 Vous souhaitez configurer ce routeur en tant que routeur traditionnel ou en tant que borne principale au sein d'un réseau Wi-Fi mesh ?

Si vous remplacez un routeur existant, déconnectez ce dernier.

2. Branchez le routeur sur une prise de courant. Assurez-vous que l'interrupteur d'alimentation

3. Branchez votre nouveau routeur à votre modem ou modem-routeur.

Modem-routeur Connectez l’une des deux extrémités du câble Ethernet fourni au port Internet jaune de votre nouveau routeur. Si vous possédez un modem, branchez l'autre extrémité sur le port Ethernet (LAN) de votre modem. Connectez l’une des deux extrémités du câble Ethernet fourni au port Internet jaune de votre nouveau routeur. Si vous avez un modem-routeur, branchez l’autre extrémité sur n'importe lequel des ports disponibles.

4. Connectez-vous au réseau sans fil sécurisé portant le nom indiqué dans le Guide de

démarrage rapide fourni avec votre routeur (vous pouvez modifier le nom et le mot de passe du réseau ultérieurement). Sélectionnez l'option permettant de connecter votre routeur automatiquement à ce réseau. Si vous avez besoin d'aide pour vous connecter au réseau, reportez-vous à la documentation sur le CD fourni. Remarque : Vous n'aurez pas accès à Internet tant que l'installation n'est pas terminée.

5. Saisissez http://myrouter.local dans la barre d'adresse de votre navigateur Web. Suivez les

instructions à l'écran pour terminer la configuration. Vous pouvez également taper

192.168.1.1 dans votre navigateur pour démarrer la configuration.

Si vous utilisez un modem-routeur (passerelle), vous aurez probablement besoin de saisir

Remarque : Si aucune des options ne vous permet d'accéder à l'assistant de configuration, alors rendez-vous sur www.belkin.com/support/setupIP pur obtenir de l'aide.8

6. Une fois la configuration terminée, veuillez enregistrer votre routeur en ligne afin que

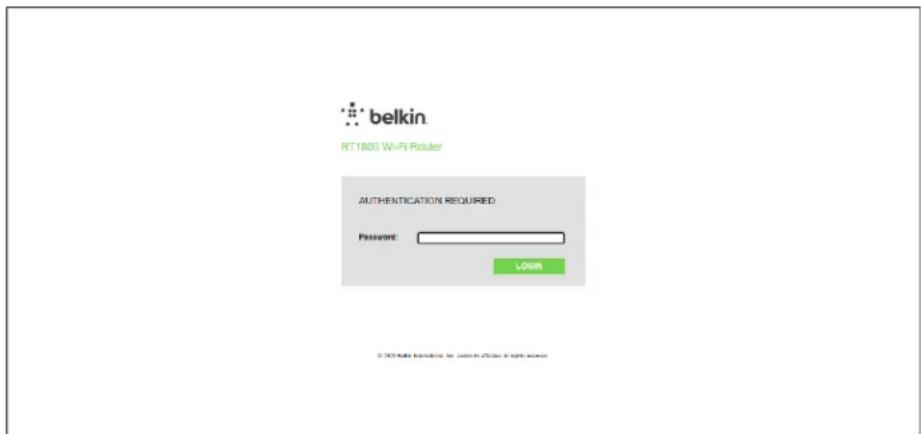

l’on puisse vous tenir informé des mises à jour de sécurité, rappels de produits et informations relatives à l’amélioration de votre expérience.9 Configuration avancée Comment accéder à l'utilitaire basé sur le navigateur Web Pour accéder à certains paramètres avancés, vous devez ouvrir l'utilitaire basé sur le navigateur Web. Assurez-vous d’être connecté au routeur, ouvrez votre navigateur Web et saisissez http://myrouter.local ou 192.168.1.1. Si vous utilisez un modem-routeur (passerelle), vous aurez probablement besoin de saisir

Remarque : Si aucune des options ne vous permet d'accéder à l'assistant de configuration, alors rendez-vous sur www.linksys.com/support/setupIP pour obtenir de l'aide. L'interface Web du routeur vous demande un mot de passe. Si vous avez modifié le mot de passe pendant la configuration, entrez alors votre nouveau mot de passe dans le champ suivant. Cliquez sur LOGIN (CONNEXION). Si vous n’avez pas modifié le mot de passe (ou si vous avez ignoré l’étape de configuration), entrez alors « admin » qui est le mot de passe par défaut.10 Paramètres de base du routeur Cet écran vous permet de modifier les paramètres de base du routeur.11 Language (Langue) Select your language (Sélection de la langue) : pour changer la langue de l’interface utilisateur, faites votre choix dans le menu déroulant. Le changement de langue de l'utilitaire Web prend effet au bout de cinq secondes.12 Internet Setup (Configuration Internet) Le menu Internet Setup (Configuration Internet) permet de configurer votre routeur conformément à votre connexion Internet. Vous pouvez vous procurer ces paramètres auprès de votre fournisseur d'accès à Internet (FAI). Internet Connection Type (Type de connexion Internet) : sélectionnez le type de connexion Internet communiqué par votre FAI.

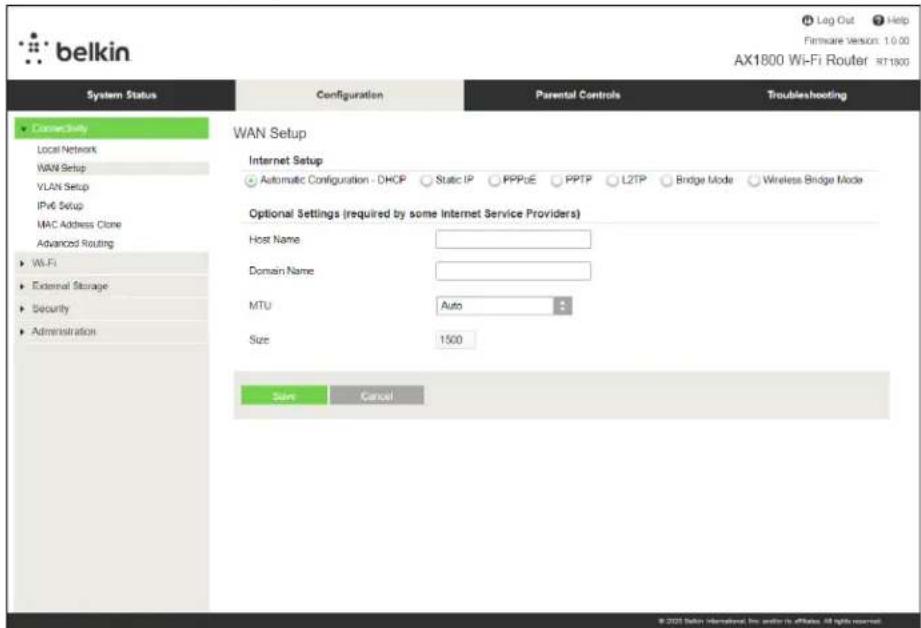

Automatic Configuration - DHCP (Configuration automatique - DHCP) (défaut) Conservez la connexion par défaut uniquement si votre FAI prend en charge le DHCP ou si vous vous connectez via une adresse IP dynamique (cette option s'applique généralement aux connexions par câble).

Static IP (Adresse IP statique) Sélectionnez cette option si vous devez obligatoirement utiliser une adresse IP permanente pour vous connecter à Internet.

PPPoE Sélectionnez cette option si vous disposez d'une connexion DSL et si votre FAI utilise le protocole Point-to-Point Protocol over Ethernet (PPPoE).

PPTP Le protocole PPTP (Point-to-Point Tunneling Protocol) est un service généralement appliqué dans le cadre de connexions intra-européennes. Si votre connexion PPTP prend en charge l'adressage DHCP ou une adresse IP dynamique, sélectionnez Obtain an IP Address Automatically (Obtenir une adresse IP automatiquement). Si vous devez utiliser une adresse IP fixe pour vous connecter à Internet, sélectionnez Specify an IP Address (Spécifier une adresse IP) et configurez les options qui s’affichent.13

L2TP Le protocole L2TP (Layer 2 Tunneling Protocol) est un service généralement appliqué dans le cadre de connexions établies sur le territoire israélien. Remarque : Connect on Demand (Connexion à la demande) ou Keep Alive (Maintien de la connexion) sont deux options disponibles au moment de choisir entre PPPoE, PPTP ou L2TP. Elles vous permettent de définir si le routeur se connecte à Internet seulement si nécessaire (cette option peut s'avérer utile si votre FAI vous facture pour le temps de connexion), ou si le routeur doit toujours être connecté. Sélectionnez l'option appropriée.

Bridge Mode (Mode Pont) Le mode Pont permet de désactiver toutes les fonctionnalités du routeur et de le transformer en un simple point d’accès. Le routeur cessera de fonctionner en tant que serveur DHCP. De même pour le pare-feu intégré et les fonctions NAT.

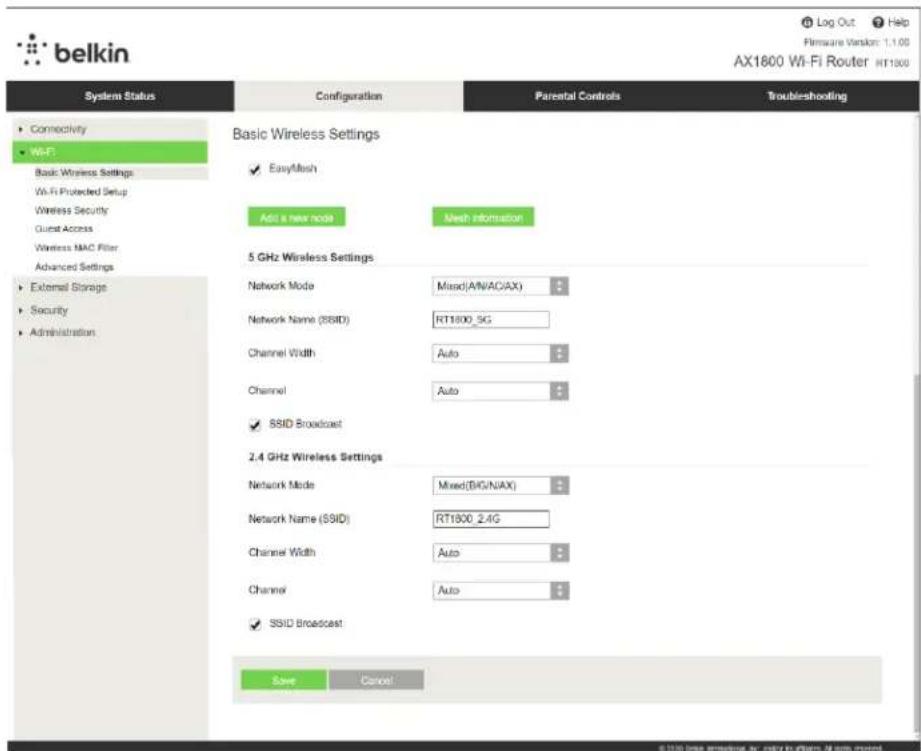

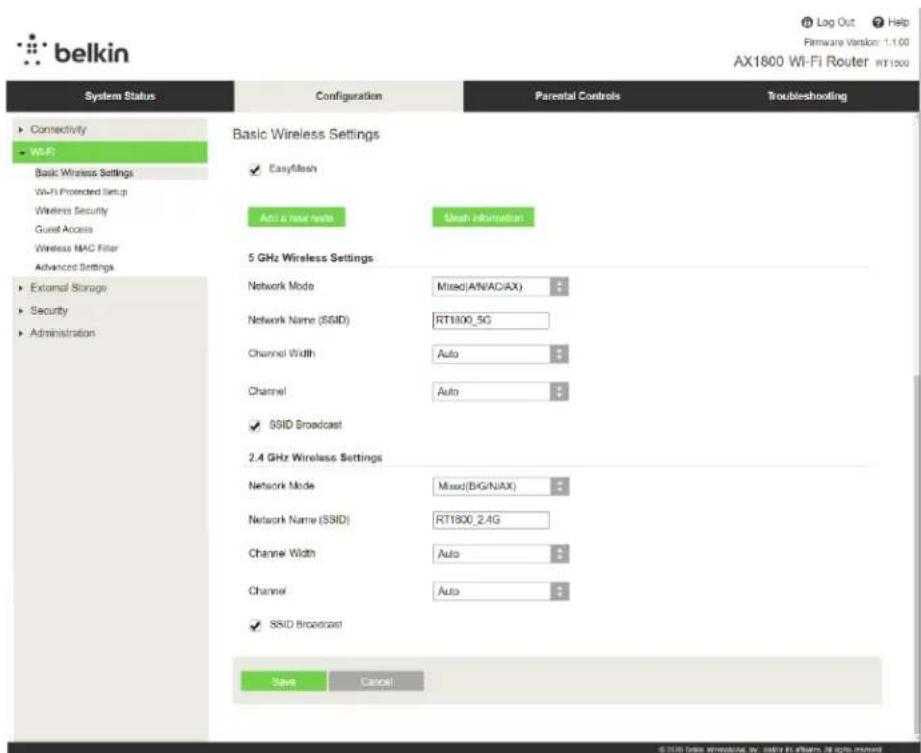

Wireless Bridge (Pont sans fil) Un pont sans fil se connecte à votre routeur principal et partage la connexion Internet avec les appareils branchés sur ses ports Ethernet.14 Paramètres sans fil de base Network Mode (Mode réseau) -----Sélectionnez les normes sans fil prises en charge par votre réseau.

Mixed (default) (Mixte [défaut]) Si votre réseau compte des périphériques sans fil N (2,4 GHz), sans fil G, sans fil B et sans fil AX, conservez le paramètre par défaut.

Wireless-A Only (Sans fil A uniquement) Sélectionnez cette option uniquement si votre réseau comporte des périphériques sans fil A.

Wireless-N Only (Sans fil N uniquement) Sélectionnez cette option uniquement si votre réseau comporte des périphériques sans fil N (2,4 GHz).

Disabled (Désactivé) Sélectionnez cette option si votre réseau ne compte pas de périphériques sans fil B, sans fil G et sans fil N (2,4 GHz). Remarque : Vous pouvez sélectionner Mixed, Wireless-A/N Only ou Disabled pour la bande de 5 GHz. Si vous avez des doutes quant au mode à sélectionner, conservez le paramètre par défaut Mixed.15 Network Name (SSID) (Nom du réseau [SSID]) Le Service Set Identifier (SSID) est un nom utilisé par les appareils pour se connecter à un réseau sans fil. Le SSID est sensible à la casse et ne doit pas comporter plus de 32 caractères. Les SSID par défaut pour les réseaux 2,4 GHz et 5 GHz sont BelkinXXXXX et BelkinXXXXX_5GHz, respectivement. « XXXX » représente les cinq derniers chiffres du numéro de série du routeur, qui se trouve sur la face inférieure du routeur. Si vous avez modifié le SSID, les deux bandes disposeront d'un nouveau SSID. Vous pouvez leur donner des noms différents par le biais de l'utilitaire basé sur le navigateur Web. Remarque : Si vous restaurez les paramètres d'usine du routeur (en appuyant sur le bouton Reset (Réinitialisation) ou à partir de l'écran Administration > Factory Defaults (Paramètres d'usine)), le nom de réseau reprend sa valeur par défaut. Rétablissez le nom d’origine du réseau ou vous devrez connecter tous les périphériques de votre réseau sans fil au nouveau nom de réseau. Channel Width (Largeur du canal) Pour obtenir des performances optimales sur un réseau composé de périphériques sans fil B, G et N (2,4 GHz), conservez le paramètre par défaut Auto (20 MHz or 40 MHz). Pour une largeur de canal de 20 MHz, sélectionnez 20 MHz only (20 MHz uniquement). Pour obtenir de meilleures performances avec le réseau 5 GHz, conservez l'option par défaut 20, 40 or 80 MHz (20, 40 ou 80 MHz). Channel (Canal) Sélectionnez le canal dans la liste déroulante. En cas de doute, conservez le paramètre par défaut Auto. SSID Broadcast (Diffusion SSID) Pour diffuser le SSID du routeur, conservez le paramètre par défaut Enabled (Activé). Lorsque des ordinateurs clients sans fil recherchent des réseaux sans fil auxquels s'associer, ils détectent le SSID diffusé par le routeur. Votre réseau Wi-Fi ne sera pas plus sécurisé si vous essayez de masquer le nom de votre réseau Wi-Fi. Une personne souhaitant réellement accéder à votre réseau parviendra à trouver son nom, même si vous avez désactivé cette fonctionnalité. Si vous ne souhaitez pas diffuser le SSID du routeur, sélectionnez Disable (Désactiver).16 Sécurité sans fil Le routeur offre les options de sécurité sans fil suivantes : WPA3 Personnel / WPA2 Personnel / WPA2 Entreprise (WPA étant l'acronyme de Wi-Fi Protected Access) Option de sécurité Niveau de sécurité WPA3 Personnel Niveau supérieur WPA3 / WPA2 Personnel WPA2 Personnel WPA2 Entreprise Paramètres de sécurité WPA2 Personal (WPA2 Personnel) Si vous sélectionnez le mode WPA2 Personnel comme mode de sécurité, tous les périphériques de votre réseau sans fil DOIVENT utiliser ce mode ainsi que la même phrase de passe. Passphrase (Phrase de passe) ----- Saisissez une phrase de passe composée de 8 à 63 caractères. Il s'agit du mot de passe Wi-Fi qui permet d'accéder au réseau. Il peut être identique à celui saisi lors de la configuration. Disabled (Désactivé) Si vous désactivez la sécurité sans fil, un message apparaîtra dès lors que vous essaierez de vous connecter à Internet. Vous pourrez choisir d'activer la sécurité sans fil ou de confirmer que vous avez bien compris les risques encourus et que vous souhaitez tout de même continuer.17 Dépannage Pour obtenir de l'aide, contactez notre service d'assistance technique primé à l'adresse suivante : Belkin.com/support/ RT1800. La configuration de votre routeur a échoué Si vous n’avez pas réussi à terminer la configuration de votre routeur sur l’interface Web, essayez les solutions suivantes :

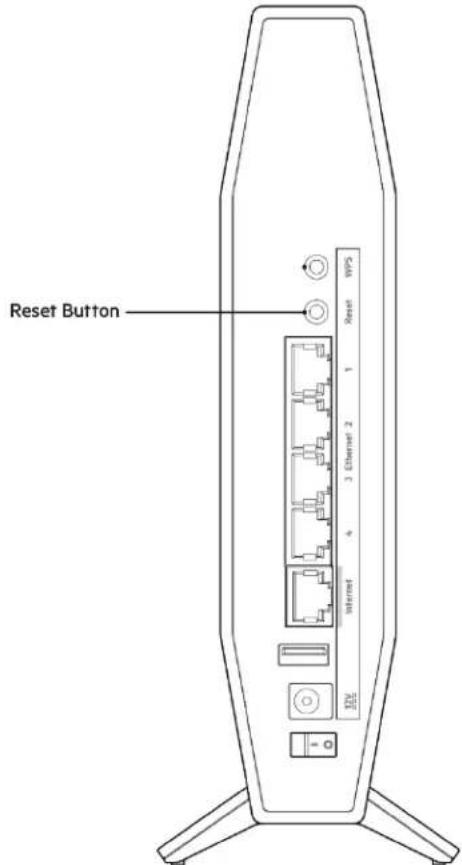

• Au moyen d'un trombone ou d'une épingle, appuyez et maintenez enfoncé le bouton de réinitialisation de votre routeur jusqu'à ce que le voyant d’alimentation sur le panneau avant de votre routeur s'éteigne, puis clignote (environ 10 secondes). Saisissez

192.168.1.1 dans votre navigateur pour retenter la configuration.

Désactivez temporairement le pare-feu de votre ordinateur (consultez les instructions de votre logiciel de sécurité pour obtenir de l'aide à ce sujet). Installez à nouveau le routeur.

Si vous avez un autre ordinateur, utilisez-le pour installer le routeur.18 Message « Votre câble Internet n'est pas branché » Si vous obtenez le message « Votre câble Internet n'est pas branché » lorsque vous essayez de configurer votre routeur :

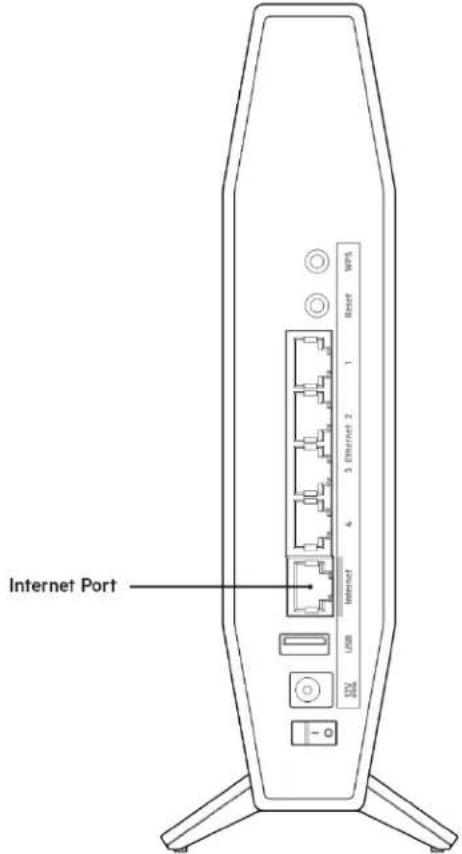

Assurez-vous qu'un câble Ethernet ou Internet (ou un câble identique à celui fourni avec votre routeur) est correctement connecté entre le port jaune Internet à l'arrière du routeur et le port approprié de votre modem. Ce port est généralement étiqueté « Ethernet » sur le modem.

Assurez-vous que votre modem est connecté à la source d'alimentation et qu’il est allumé.19 Si votre service Internet est de type câble, assurez-vous que le port CABLE du modem câble est raccordé au câble coaxial fourni par votre FAI. Si votre service Internet est de type DSL, assurez-vous que la ligne téléphonique DSL est raccordée au port DSL du modem.

Si votre ordinateur était connecté à votre modem avec un câble USB, débranchez le câble USB.

Installez à nouveau le routeur. Message « Impossible d'accéder à votre routeur » Vous devez être connecté à votre réseau pour accéder à votre routeur. Si vous disposez d'un accès sans fil à Internet, assurez-vous d'être bien connecté à votre réseau et de n'avoir commis aucune erreur. Pour résoudre ce problème sur un ordinateur Windows, procédez comme suit* :

Cliquez sur l'icône de réseau sans fil situé sur le Bureau Windows, dans la barre d'état système de l'ordinateur. La liste des réseaux disponibles s'affiche.

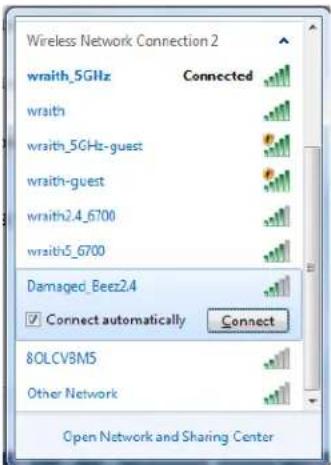

Cliquez sur le nom de votre réseau. Cliquez sur Connect (Connexion). Dans l'exemple ci- dessous, l'ordinateur est connecté à un réseau sans fil nommé wraith_5GHz. Le nom du réseau sans fil du routeur Belkin série RT, à savoir Damaged_Beez2.4 dans notre exemple, est affiché en surbrillance.20

Si vous êtes invité à entrer une clé réseau, saisissez votre mot de passe ( Security Key ) dans les champs Network key (Clé réseau) et Confirm network key (Confirmer la clé réseau). Cliquez sur OK.

Votre ordinateur se connectera au réseau et vous devriez être en mesure d'accéder au routeur.

• Selon la version de Windows que vous utilisez, il se peut que les termes ou les icônes affichés soient différents de ce qui est indiqué dans ces instructions. Pour résoudre le problème sur les ordinateurs Mac, procédez comme suit :

Dans la barre de menus située en haut de l'écran, cliquez sur l'icône Wi-Fi. La liste des réseaux sans fil s'affiche.

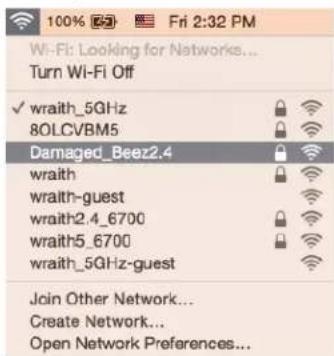

Dans l'exemple ci-dessous, l'ordinateur est connecté à un réseau sans fil nommé wraith_5GHz. Le nom du réseau sans fil du routeur Belkin série RT, à savoir Damaged_Beez2.4 dans notre exemple, est affiché en surbrillance.21

Cliquez sur le nom du réseau sans fil de votre routeur Belkin série RT (à savoir Damaged_Beez2.4 dans notre exemple).

Saisissez le mot de passe (clé de sécurité) de votre réseau sans fil dans le champ Password (Mot de passe). Cliquez sur OK. Après la configuration Internet semble inaccessible Si votre routeur ne parvient pas à communiquer avec Internet, cela peut se traduire par l'apparition d'un message de type « Impossible d'ouvrir [adresse Internet] » dans votre navigateur Web. Si vous êtes sûr que l'adresse Internet est correcte et que vous avez essayé plusieurs autres adresses Internet valides en obtenant le même résultat, il se peut qu'il y ait un problème de communication entre votre routeur et votre FAI ou votre modem. Essayez la solution suivante :

Assurez-vous que tous vos câbles réseau et vos câbles d'alimentation sont correctement branchés.

Assurez-vous que la prise électrique sur laquelle votre routeur est branché est sous tension.

Redémarrez votre routeur.

Prenez contact avec votre FAI pour savoir s'il y a eu des pannes de courant dans votre quartier. La méthode la plus courante pour dépanner votre routeur consiste à l'éteindre puis à le rallumer. Cela lui permet alors de recharger ses paramètres personnalisés afin que les autres périphériques (tels que le modem) puissent le détecter à nouveau et communiquer avec lui. Ce processus est appelé « redémarrage ». Pour redémarrer votre routeur à l'aide du cordon d'alimentation :

Débranchez le cordon d'alimentation du routeur et du modem.

Attendez dix secondes, puis rebranchez le cordon d'alimentation sur le modem. Assurez-vous qu'il est bien sous tension.

Attendez que le voyant « en ligne » du modem s'arrête de clignoter (environ deux minutes). Rebranchez le cordon d'alimentation sur le routeur.

Patientez jusqu’à ce que le voyant LED vert clignotant qui se trouve entre le bouton de réinitialisation et le port d’alimentation reste allumé en continu. Patientez deux minutes avant d'essayer de vous connecter à Internet à partir d'un ordinateur.22 Spécifications Belkin RT1800 Nom du modèle Routeur Wi-Fi 6 double bande Gigabit AX1800 Référence du modèle RT1800 Vitesse des ports de commutateur 10 / 100 / 1000 Mbit/s (Fast Ethernet) Fréquence radio 2,4 GHz et 5 GHz Nombre d'antennes 4 antennes internes Ports Ethernet (1-4), Internet, alimentation, USB 3.0 Boutons Wi-Fi Protected Setup, Reset (réinitialisation), interrupteur d’alimentation Voyants LED Alimentation, Internet, Ethernet (1-4) UPnP Compatible Fonctions de sécurité WPA2 Personnel, WPA3 Personnel, WPA2 / WPA3 Personnel Mixte Configuration binaire de la clé de sécurité Cryptage jusqu'à 128 bits Conditions environnementales Dimensions 156 mm x 77,11 mm x 220 mm (L x P x H) Poids de l'unité 850 g Alimentation 12 V, 2 A Certifications FCC, CE, Wi-Fi (IEEE 802.11 a/b/g/n/ac/ax) Températures de fonctionnement 0 °C à 40°C Températures de stockage -20 °C à 60°C Humidité en fonctionnement 10 % à 80 % d'humidité relative non condensée Humidité de stockage Entre 5 % et 90 % d'humidité non condensée Remarques : Pour plus d'informations sur les réglementations, la garantie et la sécurité, consultez le CD fourni avec votre routeur ou rendez-vous sur belkin.com/support/RT1800. Les caractéristiques sont sujettes à modification sans préavis. Les performances maximales sont conformes à la norme IEEE 802.11. Les performances réelles peuvent varier, notamment en termes de capacité, de débit de données, de portée et de couverture du réseau sans fil. Les performances résultent de plusieurs facteurs, conditions et variables, tels que la distance du point d'accès, le volume du trafic réseau, les matériaux de construction, le système d'exploitation utilisé, les produits sans fil utilisés et les interférences.23 BELKIN, LINKSYS et de nombreux autres noms et logos de produit sont des marques commerciales du groupe de sociétés Belkin. Les marques de tiers mentionnées ici appartiennent à leurs propriétaires respectifs. Les licences et les notices relatives aux logiciels tiers utilisés dans ce produit sont disponibles à l'adresse suivante : http://support.belkin.com/en-us/license. Veuillez vous adressez à http://support.belkin.com/en-us/gplcodecenter pour toute demande de code source GPL. © 2021 Belkin International, Inc. et/ou ses filiales. Tous droits réservés.مدﺧﺗﺳﻣﻟا لﯾﻟد ﮫﺟوﻣAX1800 GIGABIT WiFi 6 قﺎطﻧﻟا ﻲﺋﺎﻧﺛ RT18002
