MANUALE UTENTE RT1800 BELKIN

Descrizione del prodotto 3

Lato anteriore 3
Lato posteriori 4

Installazione: operazioni basilari 5

Dove reperire ulteriori informazioni 5
Installatione del router 5

Configurazione avanzata 9

Accesso all'tutilita basata sul browser. 9
Impostazioni di base del router 10

Lingua 11
Configurazione Internet 12

Impostazioni wireless di base 14

Protezione wireless 16

Impostazioni dell'opzione di protezione 16

WPA2-Personal 16
Disattivato. 16

Risoluzione dei problemi 17

L'installation del router non è riuscita 17
Messaggio /cavo Internet non è collegato 18
Messaggio Cannot access your router (Impossible accedere al router) 19
Al terminedell'installazione 21
Internet non è disponibile 21

Specifiche 22

Belkin RT1800 22
Specifiche ambientali 22

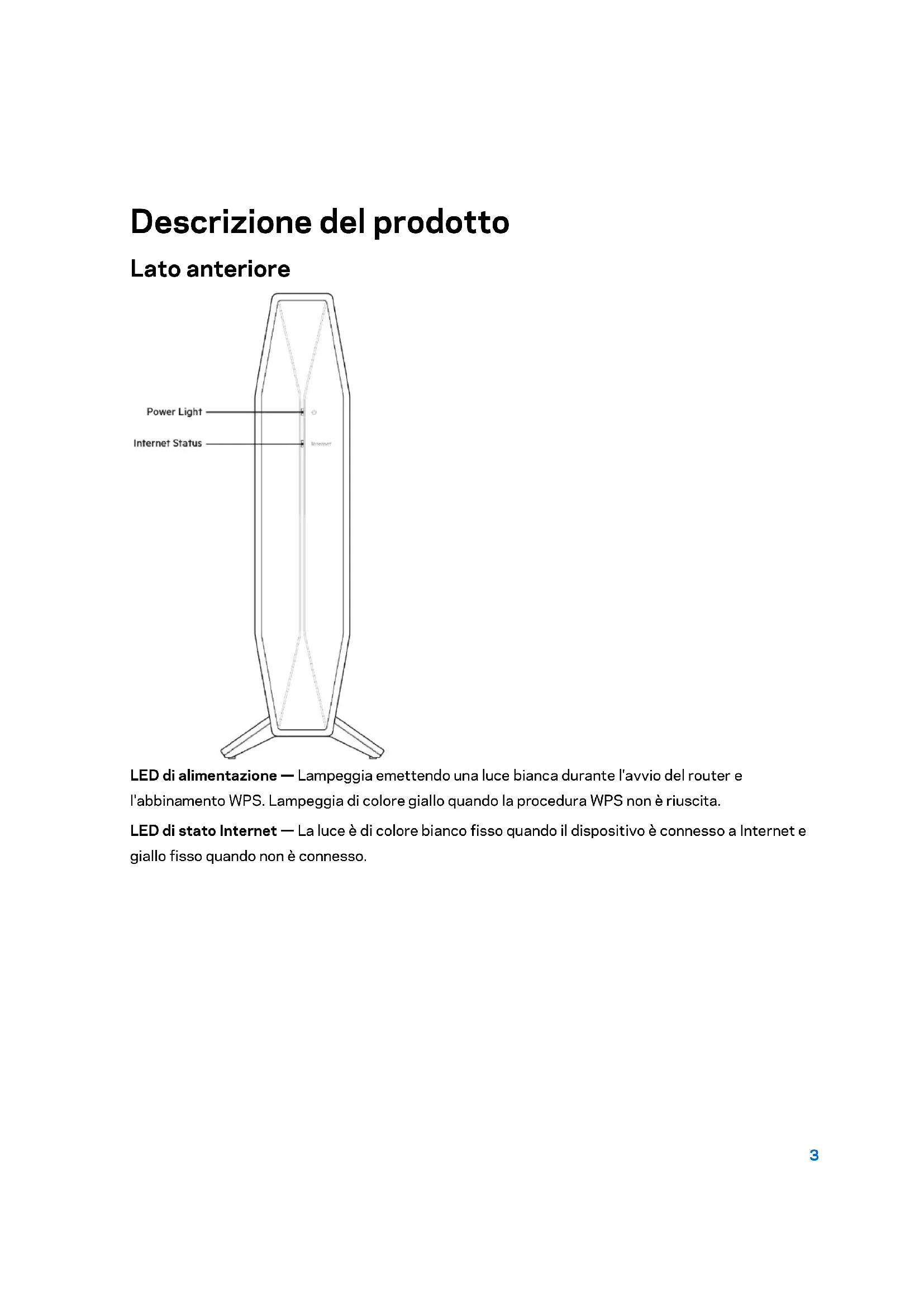

Descrizione del prodotto

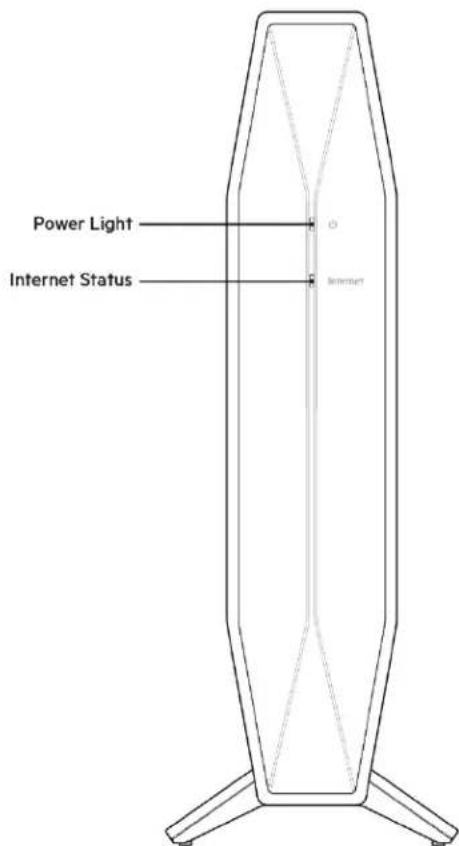

Lato anteriore

LED di alimentazione — Lampeggia emettendo una luce bianca durante l'avvio del router e l'abbinamento WPS. Lampeggia di colore giallo quando la procedura WPS non è riuscita.

LED di stato Internet — La luce è di colore bianco fisso quando il dispositivo è connesso a Internet e giallo fisso quando non è connesso.

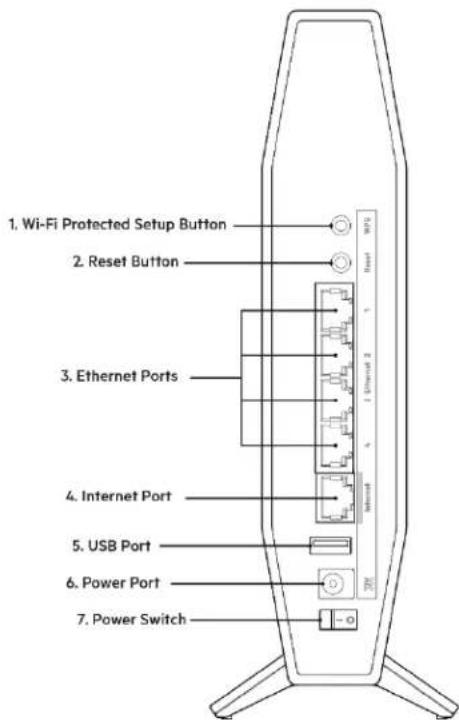

Lato posteriore

Pulsante Wi-Fi Protected Setup™ (WPS) (1) — Premere per configurare disponibile la protezione wireless su dispositivi di rete abilitati Wi-Fi Protected Setup. La spia sotto il pulsante lampeggia quando è attiva la sincronizzazione WPS.

Pulsante Reset (Ripristino) (2) — Premere e tenere premuto fino a quando il LED di alimentazione inizia a lampeggiare, per ripristinare il router ai valori di fabbrica.

Porte Ethernet (3) — Collegare i cavi Ethernet (anche noti come cavi di rete o cavi Internet) a queste porte Fast Ethernet (10/100/1000) e ai dispositivi cablati presenti sulla rete. Le spie sotto le porte si illuminano solo quando è collegato un cavo Ethernet e vi è traffico dati in corso.

Porta Internet (4) — Collegare un cavo Ethernet a但这a porta e al modem. La spia sotto la porta si illumina solo quando è collegato un cavo Ethernet e vi è traffico dati in corso.

Porta USB 3.0 (5) — Per connettere e condividere una periferica USB sulla rete.

Porta di alimentazione (6) — Collegare l'adattatore di alimentazione CA incluso a但这a porta. Interruttore di alimentazione (7) — Premere | (ON) per accedere il router.

Installazione: operazioni basilari

Dove reperire ulteriori informazioni

Oltre a questa guida utente, è possibile recuperare ulteriori informazioni all'indirizzo

Belkin.com/support/RT1800 (documentazione, download, domande frequenti, assistenza tecnica, chat dal vivo, forum)

Note: licenze e notifiche, relative a software di terme parti utilizzati in questo prodotto, possono essere visualizzate all'indirizzo https://www.belkin.com/support/licenses/. Contattare https://www.belkin.com/support/gplcodecenter/ per fornande o richieste sul codice sorgente GPL.

Installazione del router

Si sta aggungendo il router ad una rete Wi-Fi mesh esistente?

Se il router è stato più utilizzato, ripristinarlo alle impostazioni di fabbrica, prima di aggiungerlo alla rete Wi-Fi mesh. L'operazione può essere eseguita nella schedad Administrazione (Amministrazione) nelle impostazioni del router, o premendo e mantenendo premuto per 10 secondi il pulsante di ripristino sul retro del router.

• Utilizzando un computer o un dispositivo mobile, effettuire la connessione al router principale (quello connesso al modem), in modalità wireless otramite un cavo Ethernet.
• Aprire il browser e visitare myrouter.local.

Per avviare l'installazione è inoltre possibile digiture 192.168.1.1 in un browser. Se si sta utilizzato un modem router (gateway), potrebbe essere necessario digiture 192.168.10.1.

Note — Se nessuna di queste opzioni après il programma di installatione guidata, visitare www.belkin.com/support/setupIP per maggiori informazioni.

• Accederare all'interfaccia del router inserendo la password del router. (La password predefinita è "admin")

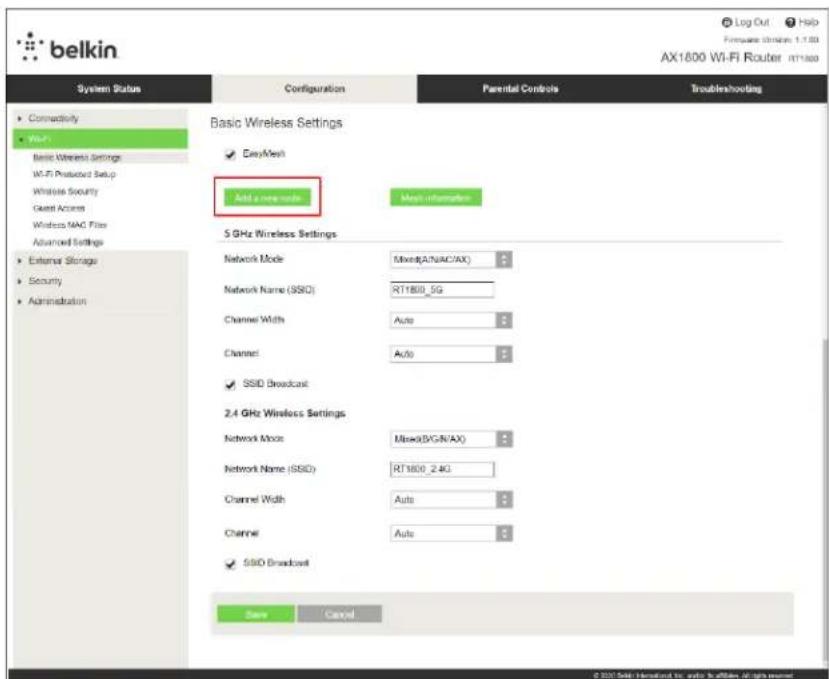

• Aprire Wi-Fi > Basic Wireless Settings (Impostazioni wireless di base) e fareciesu Add a new node (Aggiungi un nuovo dato).

Si sta aggiuungendo il router come un router tradizione o come un dato principale per la rete Wi-Fi mesh?

1. Se si sta effettuant la sostituzione di un router esistente, scollegare prima quello router.
2. Collegare il router a una fonte di alimentazione. Accertarsi che l'interrettore di accensione sia nella posizione | (ON).
3. Collegare il nuovo router al modem o al modem-router.

A Modem	OPPURE	B Modem router
Inserire un'estremità del cavo Internet in dotazione nella porta Internet gialla del nuovo router. Se si possiede un modem, collegare l'altra estremità alla porta Ethernet (LAN) sul modem.		Inserire un'estremità del cavo Ethernet in dotazione nella porta Internet gialla del nuovo router. Se si dispone di un modem router, collegare l'altra estremità a qualsiasi porta disponibile.

1. Connettersi al nome della rete individato nella Guida rapida fornita con il router. (È possibile modificare il nome di rete e la password successivement). Selezionare l'opzione di connessione automatica a但这a rete in futuro. Se si necessita di aiuto per connettersi alla rete, consultare la documentazione del dispositivo sul CD fornito.

Nota — l'accesso a Internet sare disposabile solo after completing dell'installazione del router.

1. Digitare http://myrouter.local in un browser web.Seguire le istruzioni sullo schermo per completare l'installazione. Per avviare l'installazione è inoltre possibile digitare 192.168.1.1 in un browser.

Se si stautilizzando un modem router (gateway), potrebbe essere necessario digitare 192.168.10.1.

Nota — Se nessuna di essere opzioni après il programma di installmente guidata, visitare www.belkin.com/support/setupIP per maggiori informazioni.

1. Una volta terminata l'installazione, accertarsi di effettuire la registrazione del router, in modo da rinanere informati su importanti aggiornamenti di sicurezza, richiami del prodotto e altri ancora per approfittre sempre di un'esperienza di alta qualità.

Configurazione avanzata

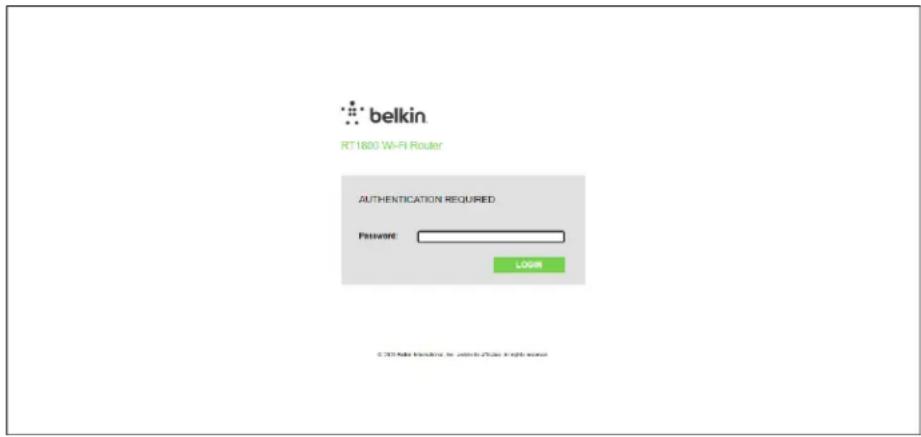

Accesso all'utilità basata sul browser

Per accedere ad alcune impostazioni avanzate, è necessario après l'utilità basata sul browser.

Accertarsi di essere connessi al router, aprire il browser web e digitare http://myrouter.local o visitare 192.168.1.1

Se si stautilizzando un modem router (gateway), potrebbe essere necessario digitare 192.168.10.1.

Nota — Se nessuna di queste opzioni après il programma di installatione guidata, www.linksys.com/support/setupIP per maggiori informazioni.

Il router richiedera di specificare una password.

Se durante l'installazione è stata modificata la password, inserire la nuova nel campo richiesto. Fareolicu su LOGIN (Accesso). Se la password non è stata modificata o è stata saltata l'intera installmenta, la password predefinita è "admin".

Impostazioni di base del router

Questa schermata consente di modificare le impostazioni di base del router.

Lingua

Select your language (Selezione la lingua desiderata) Perutilizzare un'altra lingua, selezionarme una dal menu a discesa. La lingua dell'utilità basata su browser cambierà dopo cinque secondi.

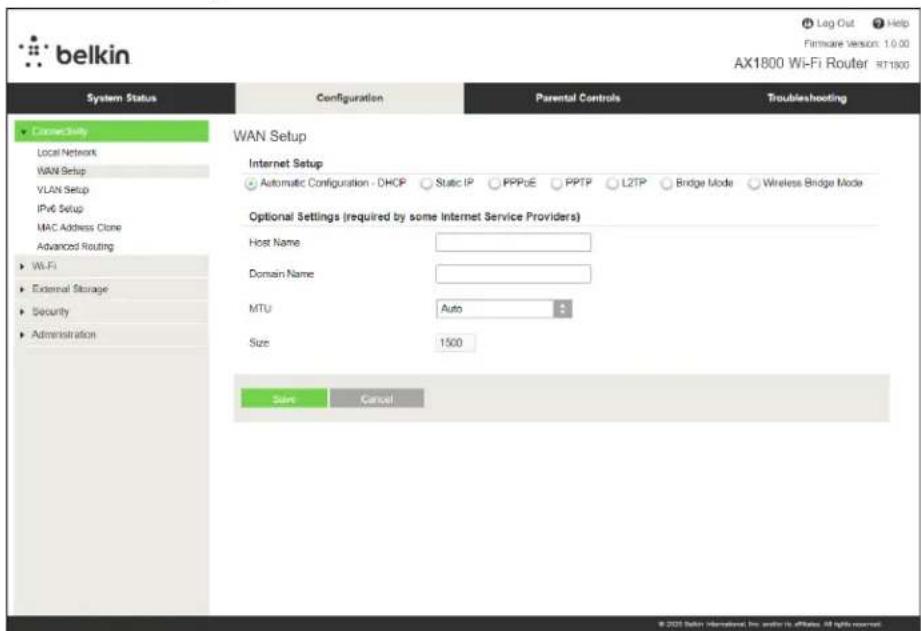

Configurazione Internet

La sezione Configurazione Internet permette di configurare il router in base alla propria connessione Internet. Tali informazioni possono essere fornite dal proprio ISP (Internet Service Provider, provider di servizi Internet).

Tipodi connessione Internet - Selezionare il tipo di connessione Internet fornita dall'ISPutilizzando il menu a discesa.

• Configurazione automatica - DHCP (predefinita)

Mantenere l'impostazione predefinita solo se il proprio ISP supporta DHCP o se ci si connette mediante un indirizzo IP dinamico. Questa opzione si applica generalmente alle connessioni via cavo.

IP statico

Selezione se è richiesto di utilizzato un indirizzo IP fisso per connettersi a Internet.

• PPPoE

Selezionare se si dispone di una connessione DSL e il proprio ISP utilizes il Point-to-Point over Ethernet Protocol (PPPoE).

PPTP

Il servizio PPTP (Point-to-Point Tunneling Protocol) vale solitamente per le connessioni europee. Se la connessione PPTP supporta DHCP o un indirizzo IP dinamico, selezionare Obtain an IP Address Automatically (Ottieni automaticamente un indirizzo IP). Se per connettersi a Internet è necessario un indirizzo IP fisso, selezionare Specify an IP Address (Specifica un indirizzo IP) e configurare le opzioni che compaiano.

L2TP

Layer 2 Tunneling Protocol (L2TP) è un servizio disponibile solo per le connessioni in Israèle.

Note — Connetti su richiesta o Mantieni attiva sono opzioni disponibili quando si selezionano i campi PPPoE, PPTP ed L2TP. Permittono di scegliere se il router si deve connette a Internet solo quando necessario (utile in caso l'ISP addebitiosti in base al tempo di connessione) o se debba essere sempre connesso. Selezionare l'opzione appropriata.

- Modalità Bridge

La modalità Bridge disattiva tutte le capacité del router e converte il router in un access point. Il router non sare più un server DHCP e il firewall integrato e la funzione NAT non saranno più attivi.

- Bridge wireless

Il bridge wireless si connette al router principale in modalità wireless e può condidere la connessione Internet con i dispositivi connessi alle porte Ethernet del bridge.

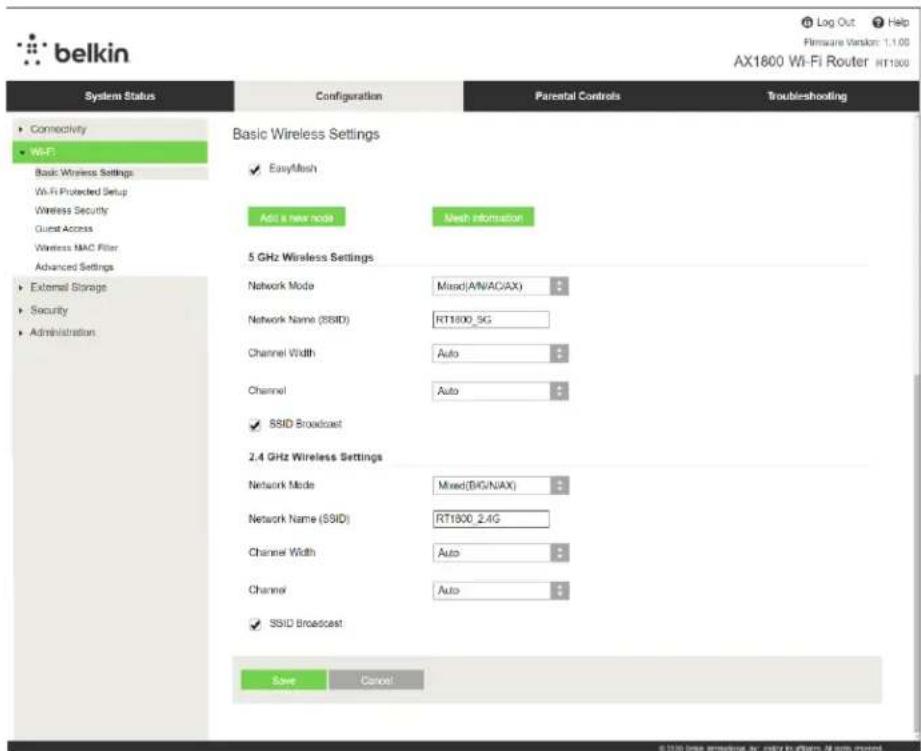

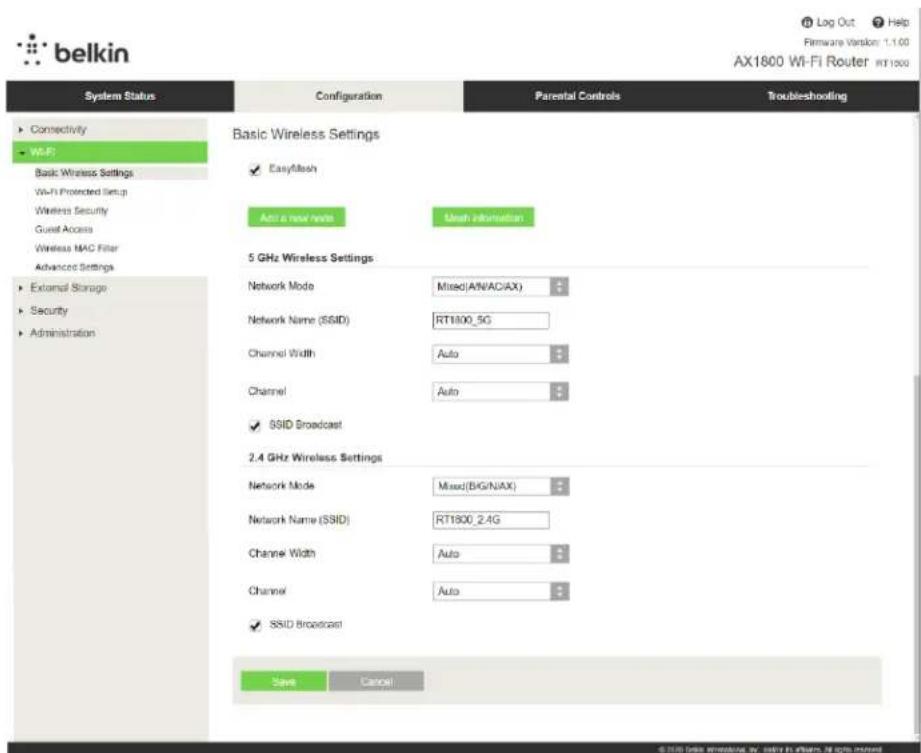

Impostazioni wireless di base

Modalità di rete — Selezionare gli standard wireless supportati alla rete.

• Mista(predefinita)

Mantenere le impostazioni predefinite se si dispone di dispositivi Wireless-N (2,4 GHz), Wireless-G, Wireless-B e Wireless-AX nella rete.

Solo Wireless-A

Selezionare se sono presenti esclusivamente dispositivi Wireless-A.

Solo Wireless-N

Selezionare se sono presenti esclusivamente dispositivi Wireless-N (2,4 GHz).

Disattivata

Selezionare se nella rete non sono presenti dispositivi Wireless-B, Wireless-G e Wireless-N (2,4 GHz).

Per la banda da 5 GHz è possibile selezionale le opzioni Mixed (Mista), Wireless-A/N Only (Solo Wireless-A/N) o Disabled (Disattivata). Se non si è sicuri della modalità da selezione, Maintainere l'impostazione predefinita, Mixed (Mista).

Nome direte (SSID)

Per SSID (Service Set Identifier) si intende un nombre utilizzato dai dispositori per connettersi a una rete wireless. L'SSID distinguie tra lettere maiuscole e minuscole e non può contener più di 32 caratteri Gli SSID predefiniti per le reti da 2,4 GHz e 5 GHz sono rispettovamente BelkinXXXX e BelkinXXXX_5GHz. Le X rappresentano le ultime cinque cifre del numero di series del router, situato sulla parte inferiore dello stesso. Se l'SSID è stato modificato, entrambé le bande avranno nuovi SSID. É possibile impostare un nome diverso per ciascuna banda, utilizzando l'utilità basata sul browser.

Notea — Se si ripristinano le impostazioni di fabbrica del router (premendo il pulsante Reset (Ripristino) o utilizzato la schermata Administration > Factory Defaults (Amministrazione > Impostazioni predefinite), il nome della rete sare è quello predefinito. Modificare il nome di rete al nome originale, altri sare è necessario riconnettere tutti i dispositivi presenti sulla rete wireless al nuovo nome di rete.

Ampieszkanale

Per prestazioni ottimali nella rete da 2,4 GHz che utilizza dispositivi Wireless-B, Wireless-G e Wireless-N (2,4 GHz), mantenere le impostazioni predefinite, Automatica (20 MHz o 40 MHz) Per un'ampiezza canale di 20 MHz, selezionare 20 MHz only (Solo 20 MHz). Per prestazioni ottimali nella rete da 5 GHz, mantenere le impostazioni predefinite da 20, 40 o 80 MHz.

Canale

Selezionare il canale dal menu a discesa. Se non si è sicuri di quale canale selezionare,mantere l'impostazione predefinita.

Transmission SSID

Mantenere l'impostazione predefinita Enabled (Attivato) per trasmettere l'SSID del router. Quando i client wireless ricercano le reti wireless a cui associari si nell'area locale, essi rilevano la trasmissione SSIDtramite il router. Nascondere il nome della rete Wi-Fi non rende il Wi-Fi più sicuro. Chiunque abbia intenzione di accedere alla rete, lo potrarefare anceshesi disattiva但这a funzione. Se non si desidera trasmettere il valore SSID del router, selezionare Disabled (Disattivato).

Protezione wireless

Il router supporta le seguenti opzioni di protezione wireless:

WPA3 Personal / WPA2 Personal / WPA2 Enterprise (WPA è l'acronimo di Wi-Fi Protected Access.)

Opzione di protezione Efficacia
WPA3 Personal Massima
WPA3/WPA2 Personal
WPA2-Personal
WPA2-Enterprise

Impostazioni dell'opzione di protezione

WPA2-Personal

Se si selezione WPA2 Personal, ciascun dispositivo nella rete wireless DEVE utilizzare WPA2 Personal e la stessa passphrase.

Security Mode

WPA2 Personal

Passphrase — Immettere una passphrase composta da 8-63 caratteri. Si tratta della password Wi-Fi che fornisce l'accesso alla rete. Può essere la stessa inserita durante l'installazione.

Disattivato

Se si scegliedisattivare la protezione wireless, l'utente verrà informato che la protezione wireless è disattivata quando tenta di acceder a Internet. É possible, a quello punto, attivare la protezione wireless o confermare di comprendere i rischi e di voler continuare alla protezione wireless.

Security Mode

Disabled

Risoluzione dei problemi

Per l'assistenza, rivolgersi al nostro eccellenente servizio clienti, all'indirizzo Belkin.com/support/ RT1800.

L'installazione del router non è riuscita

Se non è stato possibile completare l'installazione nell'interfaccia basata sul browser, provare quanto segue:

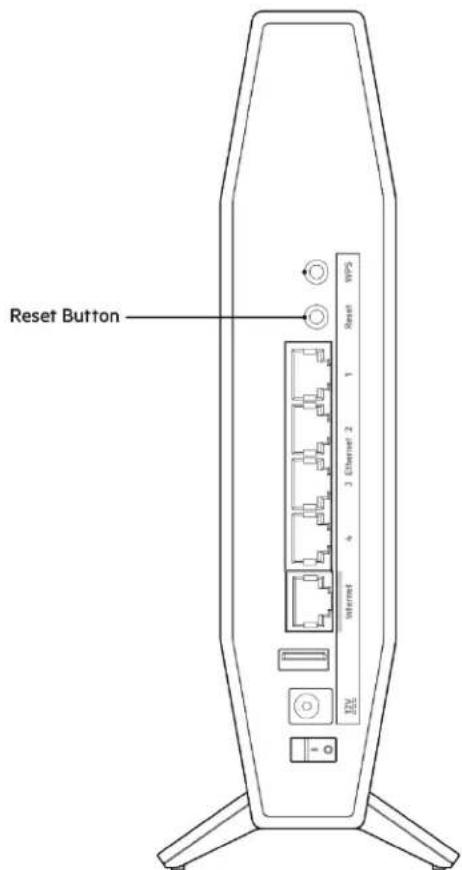

• Premere e tenere premuto il pulsante Reset (Ripristino) sul router con una graffiti o uno spillo, fino a quando il LED di alimentazione sul dato anteriore del router si spegne e inizia a lampeggiare (circa 10 secondi). Digitare 192.168.1.1 in un browser per riprovare la procedura di installmente.

• Disattivare temporaneamente i firewall del computer (Consultare le istruzioni del software di protezione per un maggiore supporto). Reinstallare il router.
  Se si dispon di un'alto computer,utilizzarlo per installare nuovamente il router.

Messaggio // cavo Internet non è collegato

Se quando si installa il router si riceve il messaggio "Your Internet cable is not plugged in" (Il cavo Internet non è collegato):

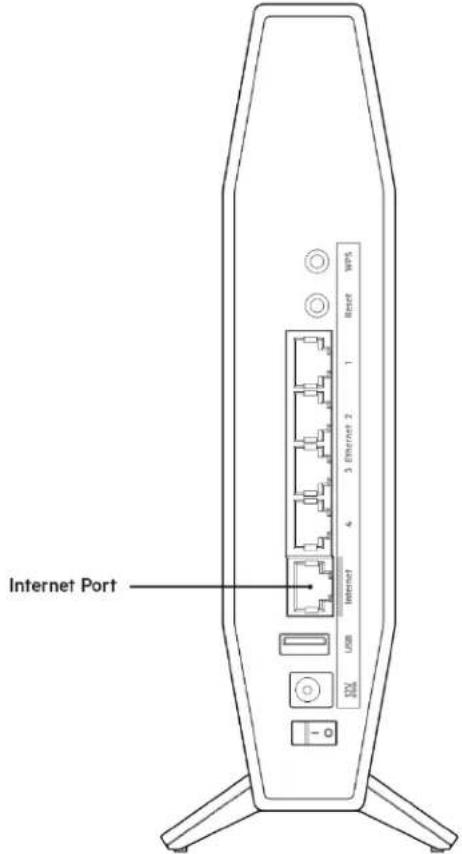

• Accertarsi che un cavo Ethernet o Internet (o un cavo come quello fornito con il proprio router) sia saldamente connesso alla porta Internet gialla sul retro del router e all' appropriata porta sul modem. Questa porta sul modem riporta di solito l'etichetta Ethernet.

• Accertarsi che il modem sia collegato e che sua acceso.

Back view of cable modem		Back view of DSL modem
Se il servizio Internet è via cavo, verificare che la porta CABLE (Via cavo) del modem via cavo sia connessa al cavo coassiale fornito dal provider di servizi Internet.	Se il servizio Internet è DSL, accertarsi che la linea Telefonica DSL sia connessa alla porta DSL del modem.

Se il computer è connesso al modem con un cavo USB, disconnettere il cavo USB.
Reinstallare il router.

Messaggio Cannot access your router (Impossible accedere al router)

Per accedere al router, è necessario essere connessi alla propria rete. Se si è attualmente connessi a una rete wireless, il problema potrebbe essere che si è accidentally collegati a una rete wireless diversa alla propria.

Per risolverre il problema su computer Windows, provare quanto segue:*

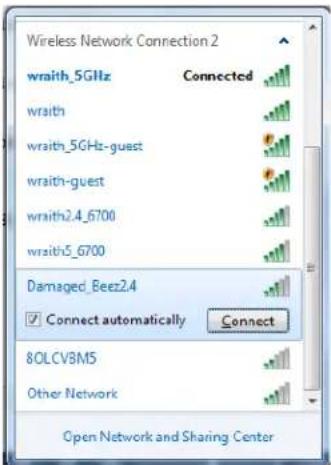

1. Sul desktop di Windows, fare cli cull'icona della rete wireless nell'area di notifica. Viene visualizzato un elenco delle reti disponibili.
2. Fare cig sul nome della propria rete. Fare cig su Connect (Connetti). Nell'esempio in basso, il computer era connesso ad un'altra rete wireless chiamata wraith_5GHz. Il nome della rete wireless del routerserie RT di Belkin, Damaged_Beez2.4 in quello esempio, è molto come selezionato.

1. Se viene richiesto di insertire una chiave di protezione della rete, digitare la password (chiave di protezione) nel Campo della chiave di protezione della rete. Fare cliC su OK.
2. Il computer si connette alla rete e sare possibile accedere all'interfaccia delle impostazioni del router.

*A seconda della versione di Windows, potrebbero esserci alcune differenze nelle diciture o icone in queste fasi.

Per risolverre il problema su computer Mac provare quanto segue:

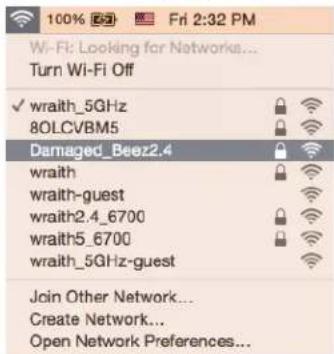

1. Nella barra dei menu, in alto sullo schermo, fare cigc sull'icona Wi-Fi. Comparirà l'elenco delle reti wireless.
2. Nell'esempio in basso, il computer era connesso ad un'altra rete wireless chiamata wraith_5GHz. Il nome della rete wireless del router serie RT di Belkin, Damaged_Beez2.4 in questo esempio, è molto come selezionato.

1. Fare cliq sul nome della rete wireless del router seri RT di Belkin (Damaged_Beez2.4 in quosto esempio).
2. Digitare la password della rete wireless (Chiave di sicurezza) nel campo Password. Fare cli su OK.

Al terme dell'installazione

Internet non è disponibile

Se Internet sta avendo dificoltà a comunicare con il router, potrebbe comparire il messaggio "Impossibile trovare [sito Internet]" nel browser web. Se si è certi che l'indirizzo Internet sia corretto, se sono stati provati diversi indirizzi Internet validi e si sono ottenuti gli stessi risultati, il messaggio potrebbeindicare un problema di comunicazione tra l'ISP o il modem e il router.

Provare quanto segue:

• Accertarsi che i cavi di rete e di alimentazione siano connessi correttamente.
• Accertarsi che la presa di corrente alla quale il router è collegato sua funzionante.
  Riaviare il router.
• Contattare il proprio provider di servizi Internet per verificare l'eventuale presenza di interruzioni del servizio nella propria zona.

Il metodo più comune per risolverve i problemi con il router è quello di spegnerlo e riavviarlo. Il router è in grado di ricaricare impostazioni personalizzate e gli altri dispositivi (come il modem) saranno in grado di rilevare nuovamente il router e di stabilire di nuovo la communicatesione. Questo processo è noto come riavvio.

Per riavviare il router utilizzato il cavo di alimentazione, fare quello segue:

1. Scollegare il cavo di alimentazione dal router e dal modem.
2. Attendere 10 secondi, quindi ricollegare il cavo di alimentazione al modem. Accertarsi che sua accesso.
3. Attendere sono a quando la spia di stato online del modem termina di lampeggiare (circa 2 minuti). Ricollegare il cavo di alimentazione al router.
4. Attendere fino a quando il LED verde lampeggiante, tra il pulsante Reset e la porta di alimentazione, diventa solido. Attendere 2 minuti prima di provare a connettersi a Internet da un computer.

Specifiche

Belkin RT1800

Nome modello	Router Wi-Fi 6 Gigabit dual band AX1800
Numero modello	RT1800
Velocità porte switch: 10/100/1000 Mbps (Fast Ethernet)
Frequenza radio	2,4 GHz e 5 GHz
N. di antenna	4 interne
Porte:	Ethernet (1-4), Internet, alimentazione, USB 3.0
Pulsanti:	Wi-Fi Protected Setup, ripristino, interruptore di accensione
LED	Alimentazione, Internet, Ethernet (1-4)
UPnP	Supportato
Funzionalità di protezione	WPA2 Personal, WPA3 Personal, WPA2/WPA3 Mista Personal
Bit chiavi di sicurezza	Cifratura fine a 128 bit

Specifiche ambientali

Dimensioni	156 mm (lunghezza) x 77,11 mm (larghezza) x 220 mm (altezza)
Peso dell'unità	850 g
Alimentazione	12 V, 2 A
Certificazioni	FCC, CE, Wi-Fi (IEEE 802.11 a/b/g/n/ac/ax)
Temperatura di esercizio:	Da 0 a 40°C
Temperatura di stoccaggio	Da -20 a 60 °C
Umidità di esercizio	Umidità relativa dal 10% all'80%, alla condensa
Umidità di stoccaggio	Dal 5% al 90%, alla condensa

Note:

Per informazioni sulle normative, la garanzia e la sicurezza, consultare il CD fornito con il router oppure visitare il site belkin.com/support/RT1800.

Le specifiche sono soggette a modifica alla preavviso.

Le prestazioni ottimali indicate per la connettività wireless si basano sulle specifiche IEEE Standard 802.11. Le prestazioni effettive sono variate e comportare una riduzione della qualità di rete wireless, velocità di trasmissione dei dati, portata e copertura del segnale. Le prestazioni dipendono da numerousi fattori, condizioni e variabili, quali la distance dall'access point, il volume del traffico di rete, i materiali costruttivi impiegati, il system operativo utilizzato, il mix di prodotti wireless impiegato, interferenze e altre condizioni avverse.

BELKIN, LINKSYS e molti logotipi e nomi di prodotto sono marchi commerciali del gruppo aziendale Belkin. I marchi di terme parti menzionati appartengono ai rispetti proprietari. Licenze e notifiche, relative a software di terme parti utilizzati in quello prodotto, possono essere visualizzate qui: http://support.belkin.com/en-us/licenses. Contattare http://support.belkin.com/en-us/gplcodecenter per domande o richieste sul codice sorgente GPL.

© 2021 Belkin International, Inc. e/o rispettive società collegate. Tutti i diritti riservati.
