CSA 2020 - Scie AL-KO - Notice d'utilisation et mode d'emploi gratuit

Marque	AL-KO
Modèle	CSA 2020
Type de produit	Élagueuse à batterie (tronçonneuse à perche)
Alimentation	Batterie lithium-ion B50 Li (non fournie), chargeur C30 Li ou TC30 Li recommandé
Tension nominale batterie	36 V (estimation)
Longueur du guide-chaîne	Environ 25 cm (non spécifié)
Type de chaîne	Oregon 91P033X
Niveau de puissance acoustique garanti	92 dB(A)
Niveau de puissance acoustique mesuré	90,4 dB(A)
Type d'huile pour chaîne	Huile de chaîne biodégradable
Capacité du réservoir d'huile	Non spécifiée
Fonctions principales	Ébranchage d'arbres depuis le sol, coupe de branches
Pièces incluses	Manuel d'utilisation, bretelle, clé hexagonale/tournevis, capot de protection
Garantie	Légale selon le pays d'achat
Entretien régulier	Vérifier tension de chaîne, lubrification, nettoyer rail de guidage, affûter chaîne si nécessaire
Sécurité	Porter gants, lunettes, casque, chaussures de sécurité ; respecter distance 10 m des lignes électriques ; ne pas utiliser sous la pluie
Utilisation conforme	Ébranchage d'arbres stables et bosquets depuis le sol, debout sur sol stable
Stockage	Sec, fermé, hors de portée des enfants ; vidanger huile pour stockage >30 jours

FOIRE AUX QUESTIONS - CSA 2020 AL-KO

Quelle batterie est utilisée avec la CSA 2020 ?

L'élagueuse est prévue pour la batterie lithium-ion B50 Li (réf. 113559), non incluse dans la livraison. Utilisez exclusivement cette batterie.

Comment allumer l'appareil ?

Appuyez d'abord sur le bouton de déverrouillage (14) situé sur l'appareil de base, puis maintenez enfoncé l'interrupteur Marche/Arrêt (13). Relâchez le bouton de déverrouillage après le démarrage.

Pourquoi la chaîne chauffe-t-elle et produit-elle de la fumée ?

Cela peut être dû à une chaîne trop tendue ou à un réservoir d'huile vide. Vérifiez la tension et le niveau d'huile. Si le problème persiste, nettoyez l'orifice de sortie d'huile et la rainure du rail.

Comment tendre la chaîne de coupe ?

Utilisez le tournevis sur la clé hexagonale pour tourner la vis du pignon de chaîne (09/1) : dans le sens horaire pour tendre, antihoraire pour détendre. La chaîne doit pouvoir être soulevée de 3 à 4 mm au milieu du rail à froid.

Quelle huile utiliser pour la chaîne ?

Utilisez exclusivement de l'huile de chaîne de coupe biodégradable. N'utilisez jamais d'huile usagée ou minérale, cela endommagerait l'appareil et nuirait à l'environnement.

Puis-je utiliser l'élagueuse sur une échelle ?

Non, l'appareil doit être utilisé uniquement depuis le sol avec une position stable. L'utilisation sur une échelle augmente le risque de chute et de blessures graves.

Quelle distance de sécurité dois-je respecter par rapport aux lignes électriques ?

Respectez une distance minimale de 10 mètres avec les lignes électriques aériennes pour éviter tout risque d'électrocution.

Comment stocker l'appareil pendant plus de 30 jours ?

Videz le réservoir d'huile, retirez la chaîne et le guide-chaîne, nettoyez-les et enduisez-les d'huile antirouille. Rangez l'appareil dans un endroit sec et fermé, hors de portée des enfants.

Comment remplacer la chaîne de coupe ?

Desserrez la vis de fixation du capot du pignon, retirez le capot, desserrez la vis du pignon. Placez la nouvelle chaîne dans la rainure du rail en alignant les dents de coupe vers le haut, puis remontez le capot et tendez la chaîne. Portez des gants de protection.

Que faire si le moteur ne démarre pas ?

Vérifiez si la batterie est chargée et correctement insérée. Nettoyez les contacts si nécessaire. Si le problème persiste, l'interrupteur peut être défectueux ; contactez le service après-vente AL-KO.

MODE D'EMPLOI CSA 2020 AL-KO

1 À propos de cette notice 66

1.1 Explications des symboles et des mentions.... 66

2 Description du produit.... 66

2.1 Contenu de la livraison.... 66

2.2 Symboles sur l'appareil 66

2.3 Dispositifs de sécurité et de protection.... 67

2.4 Utilisation conforme 67

2.5 Éventuelles utilisations prévisibles 67

2.6 Risques résiduels 67

2.7 Aperçu du produit 67

3 Sécurité....68

3.1 Directives générales de sécurité pour outils électriques 68

3.2 Sécurité électrique.... 68

3.3 Sécurité des personnes.... 68

3.4 Utilisation et manipulation de l'outil électrique.... 68

3.5 Sécurité de l'espace de travail 69

3.6 Utilisation et manipulation de l'outil sur batterie 69

3.7 Service après-vente 70

3.8 Consignes de sécurité pour tronçonneuses (EN 60745 partie 2-13) 70

3.9 Causes et prévention d'un rebond (EN 60745 partie 2-13).... 70

3.10 Consignes de sécurité pour l'éleagueuse 71

3.10.1 Instructions de travail (13) 71

3.10.2 Exposition aux vibrations.... 71

3.10.3 Exposition au bruit.... 72

3.10.4 Consignes de sécurité concernant la batterie 72

3.10.5 Consignes de sécurité concernant le chargeur 73

4 Montage....74

4.1 Monter l'embout d'éleagueuse (01 - 02)....74

4.2 Allonger/raccourcir le manche télescopique (03) 74

4.3 Monter le rail de guidage et la chaîne de coupe (04 - 08) 74

4.4 Tendre et détendre la chaîne (09).... 75

4.5 Rajouter de l'huile pour chaîne de coupe (10) 75

4.6 Accrocher la bretelle à l'appareil (19).... 75

5 Mise en service.... 76

5.1 Charger la batterie.... 76

5.2 Insérer et enlever la batterie (11)....76

6 Utilisation 76

6.1 Allumer et éteindre l'appareil (12) 76

7 Comportement au travail et technique de travail (14 – 18).... 76

8 Maintenance et entretien 77

8.1 Contrôler la tension de chaîne 77
8.2 Vérifier la lubrification de la chaîne 77
8.3 Chaîne de coupe et rail de guidage 77

8.3.1 Remplacer la chaîne de coupe et le rail de guidage 77

8.3.2 Retourner le rail de guidage 77
8.3.3 Affûter la chaîne de coupe 77
8.3.4 Nettoyer le rail de guidage 78

9 Stockage 78
10 Transport 78
11 Élimination 79
12 Service clients/après-vente.... 80
13 Aide en cas de pannes 80
14 Garantie 82
15 Déclaration de conformité CE 82

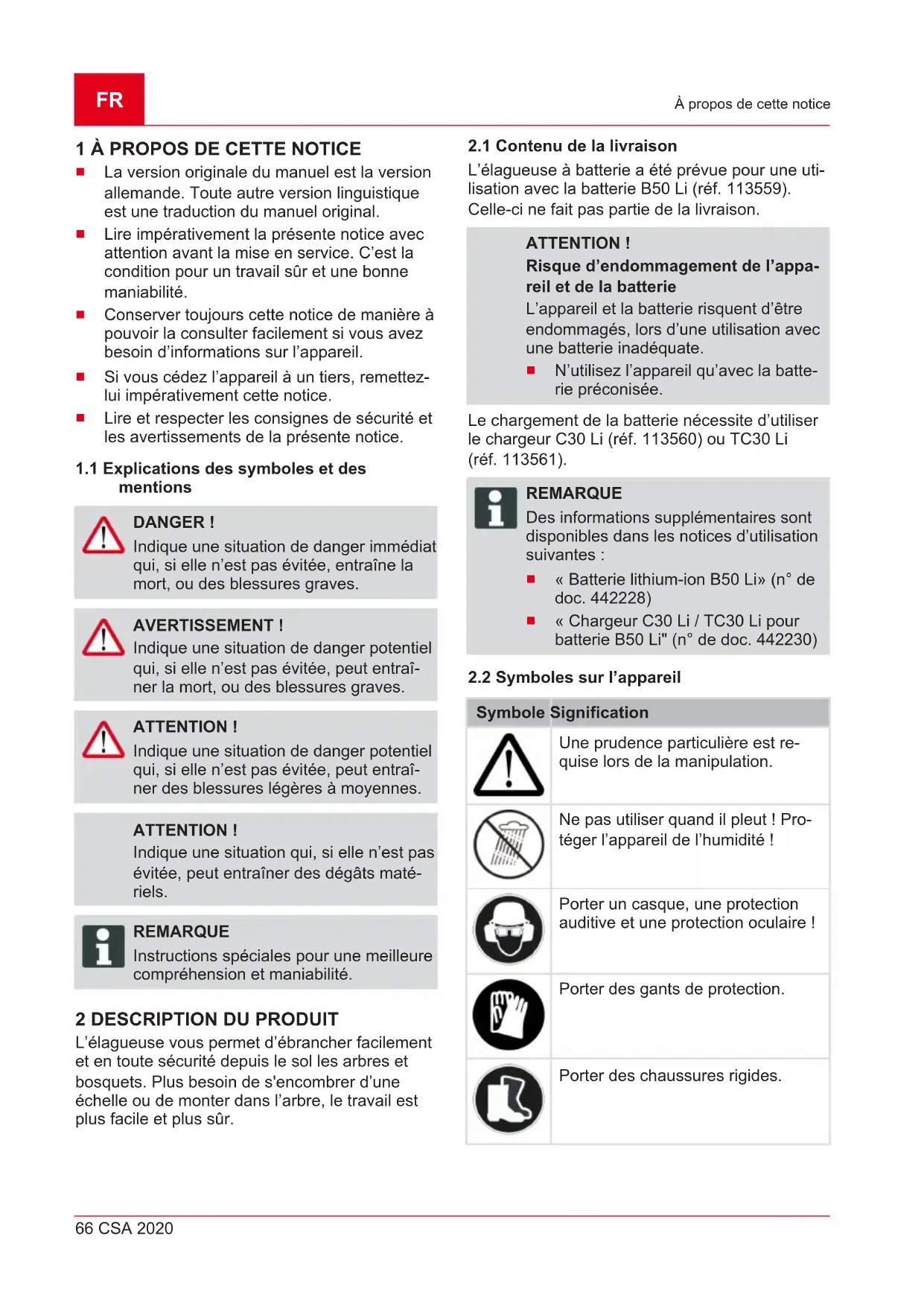

1 À PROPOS DE CETTE NOTICE

La version originale du manuel est la version allemande. Toute autre version linguistique est une traduction du manuel original.
Lire impérativement la présente notice avec attention avant la mise en service. C'est la condition pour un travail sûr et une bonne maniabilité.
■ Conserver toujours cette notice de manière à pouvoir la consulter facilement si vous avez besoin d'informations sur l'appareil.
Si vous cédez l'appareil à un tiers, remettez-lui impérativement cette notice.
Lire et respecter les consignes de sécurité et les avertissements de la présente notice.

1.1 Explications des symboles et des mentions

DANGER!

Indique une situation de danger immédiat qui, si elle n'est pas évitée, entraîne la mort, ou des blessures graves.

AVERTISSEMENT !

Indique une situation de danger potentiel qui, si elle n'est pas évitée, peut entraîner la mort, ou des blessures graves.

ATTENTION!

Indique une situation de danger potentiel qui, si elle n'est pas évitée, peut entraîner des blessures légères à moyennes.

ATTENTION!

Indique une situation qui, si elle n'est pas évitée, peut entraîner des dégâts matériels.

REMARQUE

Instructions spéciales pour une meilleure compréhension et maniabilité.

2 DESCRIPTION DU PRODUIT

L'éleagueuse vous permet d'ébrancher facilement et en toute sécurité depuis le sol les arbres et bosquets. Plus besoin de s'encombrer d'une échelle ou de monter dans l'arbre, le travail est plus facile et plus sûr.

2.1 Contenu de la livraison

L'élagueuse à batterie a été prévue pour une utilisation avec la batterie B50 Li (réf. 113559). Celle-ci ne fait pas partie de la livraison.

ATTENTION!

Risque d'endommagement de l'appareil et de la batterie

L'appareil et la batterie risquent d'être endommagés, lors d'une utilisation avec une batterie inadéquate.

N'utilisez l'appareil qu'avec la batterie préconisée.

Le chargement de la batterie nécessite d'utiliser le chargeur C30 Li (réf. 113560) ou TC30 Li (réf. 113561).

REMARQUE

Des informations supplémentaires sont disponibles dans les notices d'utilisation suivantes :

« Batterie lithium-ion B50 Li» (n° de doc. 442228)
« Chargeur C30 Li / TC30 Li pour batterie B50 Li" (n° de doc. 442230)

2.2 Symboles sur l'appareil

Symbole Signification

Une prudence particulière est requise lors de la manipulation.

Ne pas utiliser quand il pleut ! Protéger l'appareil de l'humidité !

Porter un casque, une protection auditive et une protection oculaire !

Porter des gants de protection.

Porter des chaussures rigides.

Symbole Signification

Lire la notice d'utilisation avant la mise en service !

Respecter une distance de 10 m avec les câbles électriques.

2.3 Dispositifs de sécurité et de protection

Cache de protection du rail de guidage

Le capot de protection doit être en place sur le rail de guidage et la scie avant de transporter l'appareil afin d'éviter de blesser des personnes et d'endommager des objets.

2.4 Utilisation conforme

L'élagueuse est destinée à ébrancher les arbres stables et bosquets, depuis le sol. Pour ces tâches, l'utilisateur doit se tenir debout, bien stable sur le sol (13).

N'utiliser que de l'huile de chaîne de coupe biodégradable.

Toute autre utilisation que celle conforme décrite ici ou en dehors de ces limites est considérée comme non conforme.

L'éleagueuse ne doit pas être utilisée à des fins commerciales.

2.5 Éventuelles utilisations prévisibles

• Ne pas scier les branches qui se situent directement au-dessus ou à angle aigu à l'utilisateur ou à une autre personne.
  ■ Ne pas utiliser l'appareil en se tenant debout sur une échelle.
  N'utiliser l'un seul tube prolongateur même lorsque plusieurs sont disponibles.
• Ne pas utiliser d'huile usagée ou d'huile minérale.
  ■ Ne pas utiliser l'appareil en atmosphère explosible.

2.6 Risques résiduels

Même lors de l'utilisation conforme de l'appareil, il n'est pas possible d'exclure totalement les risques résiduels. En raison de la nature et de la construction de l'appareil, son utilisation peut être associée aux risques résiduels potentiels suivants :

■ Contact avec les copeaux de bois qui volent et avec le brouillard d'huile

■ Inhalation de particules de copeaux et du brouillard d'huile
■ Blessures en cas de projections de pièces mécaniques
■ Coupures en cas de contact avec la chaîne

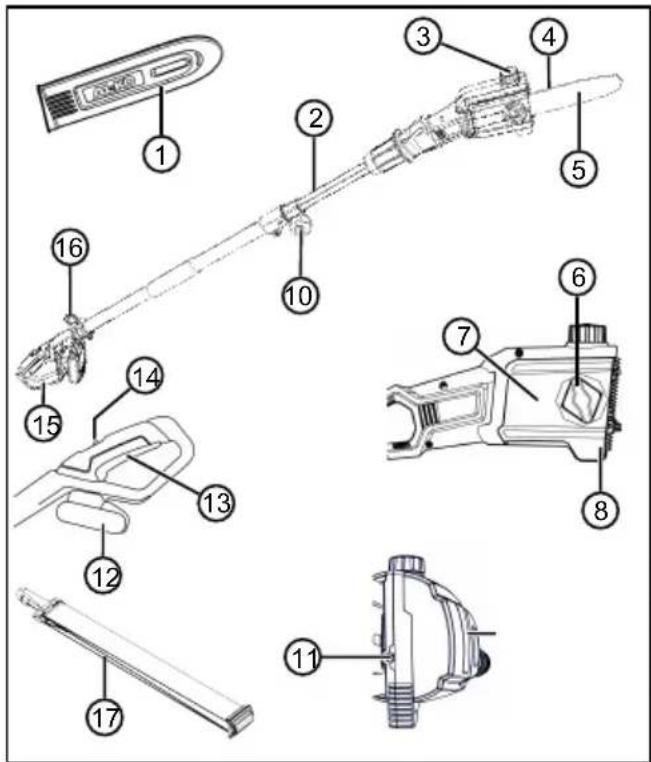

2.7 Aperçu du produit

1 Cache de protection du rail de guidage

2 Manche télescopique

3 Ouverture de remplissage du réservoir d'huile

4 Chaîne coupante

5 Rail de guidage

6 Vis de fixation

7 Capot du pignon de chaîne

8 Griffe de butée d'arbre

9 Regard du réservoir d'huile

10 Vis de serrage

11 Vis de tension de chaîne

12 Batterie

13 Interrupteur Marche/Arrêt

14 Bouton de déverrouillage

N° Pièce

15 Poignée

16 Anneau pour bretelle

17 Bretelle

3 SÉCURITÉ

3.1 Directives générales de sécurité pour outils électriques

AVERTISSEMENT !

Lisez les consignes de sécurité, les instructions, les illustrations et les caractéristiques techniques dont est muni le présent outil électrique.

Les négligences quant au respect des instructions suivantes peuvent être à l'origine de chocs électriques, brûlures et/ou de blessures graves.

■ Veuillez conserver l'ensemble des consignes de sécurité et les instructions pour toute consultation ultérieure.

Le terme « Outil électrique » utilisé dans les consignes de sécurité se rapporte aux outils électriques fonctionnant sur secteur (avec câble d'alimentation) et sur batterie (sans câble d'alimentation).

3.2 Sécurité électrique

Évitez tout contact corporel avec des surfaces reliées à la terre telles que des tuyaux, des radiateurs, des fours et des réfrigérateurs. Il existe un risque élevé de choc électrique si votre corps est mis à la terre.
Protéger les outils électriques de la pluie ou de l'humidité. L'infiltration d'eau dans un outil électrique accroît le risque de choc électrique.

3.3 Sécurité des personnes

Soyez attentif, faites attention à ce que vous faites et faites preuve de raison et de vigilance en travaillant avec un outil électrique. N'utilisez pas d'outil électrique si vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Un moment d'inattention lors de l'utilisation de l'outil électrique peut entraîner des blessures sérieuses.

Portez un équipement de protection personnel et portez toujours des lunettes de protection. Porter un équipement de protection personnel tel qu'un masque anti-poussière, des chaussures de sécurité anti-dérapantes, un casque de protection ou une protection auditive selon le type et l'emploi de l'outil électrique diminue le risque de blessures.
- Évitez toute mise en marche intempestive. Assurez-vous que l'outil électrique est hors circuit avant de le raccorder à l'alimentation électrique et/ou avant de brancher la batterie, de le prendre ou de le porter. Le fait de porter l'outil électrique avec le doigt posé sur l'interrupteur ou de raccorder l'appareil lorsqu'il est mis en marche peut constituer une source d'accidents.
■ Avant de mettre en marche l'outil électrique, retirez les outils de réglage ou les clés de serrage. Un outil ou une clé restés sur une partie rotative de le l'appareil peuvent provoquer des blessures.
- Évitez une position anormale du corps. Assurez un appui stable et veillez à conserver l'équilibre à tout moment. Vous pourrez ainsi, même dans des situations inattendues, mieux contrôler l'outil électrique.
Portez des vêtements adaptés. Ne portez pas de vêtements amples ni de bijoux. Maintenez les cheveux, vêtements et gants éloignés des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent être happés par les pièces en mouvement.

3.4 Utilisation et manipulation de l'outil électrique

• Ne sur-sollicitez pas l'outil électrique. Utilisez l'outil électrique adapté pour votre travail. En utilisant l'outil électrique adapté, vous travaillez mieux et de façon plus sûre dans le cadre de la plage de performance indiquée.
  N'utilisez aucun outil électrique dont le commutateur est défectueux. Un outil électrique que l'on ne peut plus brancher ou débrancher, est potentiellement dangereux et doit être réparé.
  Retirez la fiche de la prise de courant et/ou retirez une batterie amovible avant de procéder aux réglages des appareils, de remplacer des pièces de rechange de l'ou-

til ou de poser l'outil électrique. Cette mesure de sécurité évite une mise en marche involontaire de l'outil électrique.

• Conservez les outils électriques non utilisés hors de la portée d'enfants. Ne confiez pas l'outil électrique à des personnes n'étant pas familiarisées avec sa manipulation ou n'ayant pas lu les présentes instructions. Les outils électriques sont dangereux lorsqu'ils sont utilisés par des personnes inexpérimentées.
  ■ Prenez soin de l'outil électrique et de l'outil d'insertion. Contrôlez que les éléments rotatifs fonctionnent parfaitement et qu'ils ne se coïncent pas, que les pièces ne sont pas cassées ou endommagées de sorte que le fonctionnement de l'outil électrique en soit altéré. Faites réparer les pièces endommagées avant utilisation de l'outil électrique. Beaucoup d'accidents ont pour origine un mauvais entretien des outils électriques.
  ■ Veiller à ce que les outils de coupe restent acérés et propres. Les outils de coupe minutieusement entretenus et disposant de tranchants acérés se coïncent moins et sont plus faciles à diriger.
  Utilisez l'outil électrique, le ou les outils d'insertion etc. conformément aux présentes instructions. Tenez compte des conditions d'utilisation et de la tâche à effectuer. L'utilisation d'outils électriques à d'autres fins que celles prévues peut entraîner des situations dangereuses.
• Maintenir les poignées et leurs surfaces propres, sèches et exemptes d'huile et de graisse. Des poignées et des surfaces de poignées glissantes ne permettent pas une utilisation et un contrôle sûrs de l'outil électrique dans des situations inattendues.

3.5 Sécurité de l'espace de travail

• Maintenir la zone de travail dans un état propre et bien éclairé. Le désordre et les zones de travail mal éclairées peuvent engendrer des accidents.
• Ne travaillez pas avec votre appareil dans des environnements explosifs dans lesquels se trouvent des liquides, des gaz ou des poussières inflammables. Les outils électriques produisent des étincelles qui peuvent enflammer la poussière ou les vapeurs.

■ Tenir les enfants et les tierces personnes à l'écart de l'outil électrique pendant son utilisation. Si votre attention est détournée, vous pouvez perdre le contrôle de votre outil électrique.

3.6 Utilisation et manipulation de l'outil sur batterie

• Ne recharger les batteries qu'avec des chargeurs recommandés par le fabricant. Si le chargeur est utilisé pour d'autres types de batteries que celui préconisé, il risque de prendre feu.
  N'utiliser dans les outils électriques que les batteries prévues à cet effet. L'utilisation d'autres batteries peut constituer une source de blessures et d'incendie.
  Tenir la batterie non utilisée à l'écart de trombones, des pièces de monnaie, de clés, de clous, de vis ou autres objets métalliques risquant d'entraîner un pontage des contacts. Un court-circuit entre les contacts de la batterie peut provoquer des brûlures ou être à l'origine d'incendies.
  En cas d'utilisation incorrecte, du liquide peut s'écouler de la batterie. Éviter une entrée en contact avec cette dernière. En cas de contact accidentel, rincez abondamment à l'eau. Au cas où du liquide entrerait en contact avec les yeux, consulter également un médecin. Lorsqu'il s'écoule, le liquide de la batterie peut irriter la peau ou provoquer des brûlures.
  N'utilisez pas une batterie endommagée ou modifiée. Les batteries endommagées ou modifiées risquent de se comporter de manière imprévisible et d'entraîner un incendie, une explosion ou des blessures.
  N'exposez pas une batterie au feu ou à des températures élevées. Une flamme nue ou des températures supérieures à 130 °C risquent d'entrainer une explosion.
  Suivez les instructions de chargement et ne chargez jamais la batterie ou l'outil sans fil hors de la plage de température indiquée dans la notice d'utilisation. Un chargement incorrect ou en dehors de la plage de température autorisée risque de dé-truire la batterie et d'augmenter le risque d'incendie.

3.7 Service après-vente

■ Faîtes réparer votre appareil uniquement par du personnel qualifié et en utilisant exclusivement des pièces de rechange d'origine. En procédant ainsi, le maintien de la sécurité de l'outil électrique est garanti.
- Ne réparez jamais des batteries endommagées. Toutes les réparations de batteries doivent être réservées au fabricant ou à des services clients agréés.

3.8 Consignes de sécurité pour tronçonneuses (EN 60745 partie 2-13)

Lorsque la tronçonneuse fonctionne, tenir la chaîne coupante à l'écart de toutes les parties du corps. Avant de démarrer la tronçonneuse, s'assurer que la chaîne coupante ne touche rien. Lors des travaux réalisés avec une tronçonneuse, un moment d'inattention suffit pour que des vêtements ou des parties du corps soient saisis par la chaîne coupante.

Toujours tenir la tronçonneuse de la main droite au niveau de la poignée arrière et de la main gauche au niveau de la poignée avant. Le fait de tenir la tronçonneuse dans une position de travail inverse augmente le risque de blessures, ne pas employer cette posture.

Tenez l'outil électrique par les poignées isolées, car la chaîne risque d'entrer en contact avec son propre cordon secteur. Le contact de la chaîne avec un câble sous tension peut transmettre la tension aux parties métalliques de l'appareil et provoquer une décharge électrique.

- Porter des lunettes de protection et un protecteur auditif. D'autres équipements de protection pour la tête, les mains, les jambes et les pieds sont recommandés. Des vêtements de protection adaptés réduisent le risque de blessures provoquées par la projection de copeaux et par un contact accidentel avec la chaîne coupante.

- Ne jamais utiliser la tronçonneuse sur un arbre. Risques de blessures en cas d'utilisation sur un arbre.

■ Adopter toujours une posture stable et utiliser la tronçonneuse uniquement sur un sol dur, stable et régulier. Un sol glissant ou des plans d'appui instables comme c'est le cas sur une échelle peuvent entraîner une perte de l'équilibre ou une perte de contrôle de la tronçonneuse.

Lors de la découpe d'une branche sous tension, s'attendre à ce que celle-ci rebondisse. Lorsque la tension se libère dans les fibres de bois, la branche tendue risque de toucher l'utilisateur et/ou de lui faire perdre le contrôle de la tronçonneuse.
Faire preuve d'une extrême prudence lors de la découpe de broussailles et de jeunes arbres. Le fin matériau peut se prendre dans la chaîne coupante et buter contre vous ou vous faire perdre l'équilibre.
Tenir la tronçonneuse au niveau de la poignée avant lorsqu'elle est éteinte, avec la chaîne coupante détournée de votre corps. Lors du transport ou du remisage de la tronçonneuse, mettre systématiquement le capot de protection. Une manipulation soigneuse de la tronçonneuse réduit les probabilités de contact involontaire avec la chaîne coupante en mouvement.
Respecter les consignes concernant le graissage, la tension de la chaîne et le changement d'accessoire. Une chaîne mal tendue ou mal graissée peut se rompre ou augmenter le risque de rebond.
- Maintenir les poignées propres, sèches et exemptes d'huile et de graisse. Des poignées grasses, huileuses sont glissantes et entraînent une perte du contrôle.
Scier uniquement du bois. Ne pas utiliser la tronçonneuse pour des travaux pour les- quelles elle n'est pas conçue. Exemple : ne pas utiliser la tronçonneuse pour scier du plastique, de la maçonnerie ou des matériaux de construction qui ne sont pas en bois. L'utilisation de la tronçonneuse pour des travaux non conformes à l'usage prévu peut entraîner des situations dangereuses.

3.9 Causes et prévention d'un rebond (EN 60745 partie 2-13)

Un rebond peut se produire lorsque l'extrémité du rail de guidage entre en contact avec un objet ou que le bois se plie et que la chaîne coupante se coince dans l'élément coupé.

Un contact avec l'extrémité de la chaîne peut, dans certains cas, provoquer une réaction inattendue, dirigée vers l'arrière, lors de laquelle le rail de guidage bute vers le haut et en direction de l'utilisateur.

Le blocage de la chaîne coupante au niveau du bord supérieur du rail de guidage est susceptible de repousser rapidement le rail en direction de l'utilisateur.

Chacune de ces réactions peut être à l'origine d'une perte de contrôle de la tronçonneuse et provoquer éventuellement de graves blessures. Ne pas compter uniquement sur les dispositifs de sécurité intégrés à la tronçonneuse. En tant qu'utilisateur d'une tronçonneuse, il vous faut prendre différentes mesures permettant de travailler sans risque de blessure et d'accident.

Un rebond est la conséquence d'une utilisation incorrecte ou inadaptée de l'outil électrique. Il est possible de le prévenir grâce à des mesures de précaution adaptées, telles que décrites ci-après :

Tenir la tronçonneuse des deux mains, avec les pouces et les doigts autour des poignées de la tronçonneuse. Placer le corps et les bras de manière à ce qu'ils puissent résister aux forces de rebond. Le fait de prendre des mesures adaptées permet à l'utilisateur de maîtriser les forces de rebond. Ne jamais lâcher la tronçonneuse.
Éviter une posture anormale et ne pas scier à bras levés. Ceci permet d'éviter un contact involontaire avec l'extrémité du rail et de mieux contrôler la tronçonneuse dans des situations inattendues.
Utiliser systématiquement les rails de rechange et les chaînes coupantes prescrits par le fabricant. Des rails de rechange et des chaînes coupantes incorrects sont susceptibles de provoquer une rupture de la chaîne et/ou un rebond.
■ Respecter les instructions du fabricant concernant l'affûtage et la maintenance de la chaîne coupante. Des limiteurs de profondeur trop bas augmentent la tendance au rebond.

3.10 Consignes de sécurité pour l'éleagueuse

3.10.1 Instructions de travail (13)

Quand vous ébranchez un arbre, soulevez l'éleagueuse (13/1) jusqu'à un angle ne dépassant pas 60° (13/2). Si l'angle est supérieur, vous vous retrouverez obligatoirement dans la zone dans laquelle les branches sciées risquent de tomber. Tenez-vous toujours en dehors de cette zone.
■ Prévoyez un chemin de fuite pour éviter les branches qui tombent. Ce chemin de fuite doit être exempt d'obstacles, p.ex. de branches sciées ou de zones glissantes qui pourraient gêner le mouvement de retrait.

Respectez une distance de sécurité avec les personnes, animaux, objets ou bâtiments à proximité. Cette distance doit être au moins égale à 2,5 fois la longueur de la branche à scier. Si cela n'est pas possible, sciez la branche par petits bouts.
- Ne tentez pas de scier une branche dont le diamètre est supérieur à la longueur du guide-chaîne.
■ Prenez les mesures pour éviter que les branches ou les objets qui bougent se retrouvent coincés dans la chaîne. Si cela arrive, éteignez immédiatement l'élagueuse.
- Retirez la batterie de l'appareil de base et en-filez le capot de protection sur la chaîne quand :

vous devez effectuer des travaux de contrôle, de réglage et de nettoyage,
vous devez effectuer des travaux sur le rail de guidage et la chaîne,
■ vous vous éloignez de l'appareil,
Transport
Stockage
- vous devez effectuer des travaux de maintenance et de réparation,
- il y a un danger.

■ Respectez une distance minimale de 10 m avec les lignes électriques aériennes.

3.10.2 Exposition aux vibrations

AVERTISSEMENT !

Danger dû aux vibrations

Le taux réel d'émission de vibrations lors de l'utilisation de l'appareil peut différer de la valeur indiquée par le fabricant. Tenez compte des facteurs d'influence avant ou pendant l'utilisation :

■ Est-ce que l'appareil est utilisé de manière conforme ?
■ Est-ce que les matières sont coupées et/ou traitées selon la méthode correcte ?
■ Est-ce que l'appareil est en bon état de fonctionnement ?
■ Est-ce que l'outil de coupe est correctement affûté et/ou est-ce que l'outil de coupe en place est adapté à la tâche ?
Est-ce que les poignées et/ou poignées antivibratiles optionnelles sont fixées et reliées fixement à l'appareil ?

Utiliser l'appareil uniquement avec le régime de moteur nécessaire pour le travail à effectuer. Éviter de le faire tourner à plein régime afin de réduire le bruit et les vibrations.
En cas d'utilisation et de maintenance inappropriées, le bruit et les vibrations de l'appareil peuvent être amplifiés. Ceci est nocif pour la santé. Dans ce cas, arrêter immédiatement l'appareil et le faire réparer par un atelier de réparation autorisé.
Le niveau d'exposition aux vibrations dépend du travail à accomplir ou de l'utilisation de l'appareil. Estimez ce niveau et faites des pauses en conséquence au cours de l'utilisation. Ceci permet de réduire nettement l'exposition aux vibrations pendant toute la durée de travail.
Une utilisation prolongée de l'appareil expose l'utilisateur aux vibrations et peut provoquer des problèmes circulatoires (« doigt blanc »). Pour éviter ce risque, porter des gants et maintenir les mains au chaud. Si un symptôme de « doigt blanc » survient, consulter immédiatement un médecin. Ces symptômes peuvent être : pertes de sensation, de la sensibilité, fourmillement, démangeaisons, douleurs, affaiblissement de la force, changement de couleur ou d'état de la peau. En règle générale, ces symptômes affectent les doigts, les mains ou le pouls. Le risque est accru quand la température est basse.
Pendant la journée de travail, faites de longues pauses pour récupérer après avoir subi le bruit et les vibrations. Planifier le travail de façon à répartir sur plusieurs jours l'utilisation des appareils qui provoquent des vibrations.
Si vous ressentez une sensation désagréable dans les mains ou si votre peau prend une couleur anormale pendant que vous utilisez l'appareil, arrêtez immédiatement le travail. Prévoyez des pauses suffisantes. Sans pauses suffisantes, le syndrome du système main-bras peut apparaître.
Réduisez le plus possible le risque d'exposition aux vibrations. Entretenez l'appareil conformément aux instructions de la notice d'utilisation.
Lors d'une utilisation fréquente de l'appareil, contactez votre revendeur spécialisé pour l'achat d'accessoires anti-vibrations, tels que des poignées.

- Évitez de travailler avec l'appareil à des températures inférieures à 10 °C. Prévoyez un planning de travail qui permet de réduire l'exposition aux vibrations.

3.10.3 Exposition au bruit

Une certaine exposition au bruit due à l'appareil est inévitable. Prévoyez les tâches très bruyantes pendant les plages horaires autorisées et prévues pour cela. Le cas échéant, respectez les horaires de repos et limitez la durée de travail au strict minimum. Pour votre protection personnelle et pour la protection également des personnes à proximité, portez une protection auditive adaptée.

3.10.4 Consignes de sécurité concernant la batterie

Cette section cite toutes les consignes de sécurité et d'avertissement essentielles à observer lors de l'utilisation de la batterie. Lisez ces consignes.

N'utiliser la batterie que de manière conforme, c'est-à-dire pour les appareils sans fil de l'entreprise AL-KO. Ne charger la batterie qu'avec le chargeur AL-KO préconisé.
- Ne sortir la batterie neuve de son emballage d'origine qu'immédiatement avant de l'utiliser.
Avant toute première utilisation, la batterie doit être rechargée entièrement. Toujours utiliser le chargeur indiqué. Respecter les indications figurant dans la présente notice d'utilisation pour recharger la batterie.
N'utilisez pas la batterie dans les environnements exposés à un risque d'explosion et d'incendie.
Pendant son utilisation avec l'appareil, n'exposez pas la batterie à l'humidité.
Protéger la batterie de la chaleur, de l'huile et des flammes pour éviter de l'endommager et empêcher les fuites de vapeurs et d'électrolyte.
■ Ne pas heurter ou jeter la batterie.
- Ne pas utiliser la batterie si elle est encrassée ou mouillée. Avant d'utiliser la batterie, la nettoyer et la sécher à l'aide d'un chiffon sec et propre.
- Ne pas ouvrir, désosser ou broyer la batterie. Il existe sinon un risque de choc électrique et de court-circuit.
La batterie ne doit pas être utilisée par des personnes non autorisées sauf si ces personnes sont sous la surveillance d'une per-

sonne responsable de leur sécurité ou si elles ont été instruites sur la manière d'utiliser la batterie. Les personnes non autorisées sont p. ex. :

les personnes (y compris les enfants) aux facultés physiques, sensorielles ou mentales restreintes
les personnes ne possédant aucune expérience et/ou aucune connaissance sur la batterie.

• Les enfants doivent être surveillés et informés afin qu'ils ne jouent pas avec cette batterie.
  ■ Ne pas laisser la batterie indéfiniment en charge. En cas de stockage prolongé, retirer la batterie du chargeur.
  Retirer la batterie des appareils qu'elle alimente si ces appareils ne sont pas utilisés.
  ■ Stocker la batterie non utilisée dans un lieu sec et non accessible. Protéger la batterie de la chaleur et des rayons directs du soleil. Les personnes non autorisées et les enfants ne doivent pas pouvoir avoir accès à la batterie.

3.10.5 Consignes de sécurité concernant le chargeur

Cette section cite toutes les consignes de sécurité et d'avertissement essentielles à observer lors de l'utilisation du chargeur. Lisez ces consignes.

Utilisez l'appareil uniquement de manière conforme, c'est-à-dire pour charger la batterie prévue. Ne recharger que des batteries d'origine d'AL-KO sur ce chargeur.
Avant chaque utilisation, examiner l'appareil en intégralité, en particulier le câble d'alimentation et le logement de la batterie, pour exclure la présence de dommages. N'utiliser l'appareil que s'il est en parfait état.
N'utilisez pas l'appareil dans les environnements exposés à un risque d'explosion et d'incendie.
Utilisez l'appareil uniquement en intérieur et ne l'exposez pas à l'humidité.
Toujours placer le chargeur sur une surface bien ventilée et non inflammable car il chauffe pendant le chargement. Ne pas obs-truer les fentes d'aération et ne pas couvrir l'appareil.
Avant de brancher le chargeur, s'assurer que la tension secteur disponible correspond aux spécifications techniques.

N'utiliser le câble d'alimentation que pour brancher le chargeur ; ne pas l'utiliser avec un autre appareil. Ne pas transporter le chargeur par le câble d'alimentation, et ne pas débrancher la fiche secteur de la prise murale en tirant sur le câble d'alimentation.
Protéger le câble d'alimentation de la chaleur, de l'huile et des arêtes vives pour ne pas l'endommager.
- Ne pas utiliser le chargeur ni la batterie s'ils sont encrassés ou mouillés. Nettoyer et sécher l'appareil et la batterie avant de les utiliser.
■ Ne pas ouvrir le chargeur ni la batterie. Il existe sinon un risque de choc électrique et de court-circuit.
Pour votre sécurité, faites réparer votre appareil uniquement par du personnel qualifié et en utilisant des pièces de rechange d'origine.
La batterie ne doit pas être utilisée par des personnes non autorisées sauf si ces personnes sont sous la surveillance d'une personne responsable de leur sécurité ou ont reçu d'elle des instructions sur la manière d'utiliser l'appareil. Les personnes non autorisées sont p. ex. :

les personnes (y compris les enfants) aux facultés physiques, sensorielles ou mentales restreintes
les personnes ne possédant aucune expérience et/ou aucune connaissance sur l'appareil.

Les enfants doivent être surveillés et informés afin qu'ils ne jouent pas avec cet appareil.

Les enfants doivent être surveillés et informés afin qu'ils ne jouent pas avec cet appareil.

■ Stocker les appareils non utilisés dans un lieu sec et non accessible. Les personnes non autorisées et les enfants ne doivent pas pouvoir avoir accès à l'appareil.

4 MONTAGE

AVERTISSEMENT! Risque de blessures graves

Lors de l'utilisation d'une élagueuse n'ayant pas été complètement montée, des blessures graves risquent de se produire.

N'utilisez l'éleagueuse que si elle a été montée complètement.
Préalablement à toute utilisation, procédez à un contrôle visuel permettant de vérifier que l'élagueuse soit complètement montée et ne comporte aucun composant endommagé, usé ou desserré. Les dispositifs de sécurité et de protection doivent être intacts.

ATTENTION! Risque de coupures.

Les arêtes tranchantes de la chaîne risquent de provoquer des coupures lors du montage.

Enlevez la batterie avant le montage.
■ Portez des gants de protection lors du montage de la chaîne et du rail de guidage.

4.1 Monter l'embout d'éleagueuse (01 - 02)

1. Enfoncer le raccord (01/2) sur le manche télescopique (01/3) et le pousser dans la tête d'élagueuse (01/1) jusqu'en butée (01/a).
2. Visser (02/a) le raccord (02/1) jusqu'en butée en direction de la tête d'éleagueuse (02/2).

4.2 Allonger/raccourcir le manche télescopique (03)

Le manche télescopique (03/1) est réglable progressivement. Cela permet d'adapter la longueur aux exigences de travail.

1. Dévissez (03/a) la vis de serrage (03/2) jusqu'au déblocage.
2. Déplacer le manche télescopique jusqu'au réglage de la longueur souhaitée (03/b)
3. Visser la vis de serrage à fond.

4.3 Monter le rail de guidage et la chaîne de coupe (04 - 08)

ATTENTION!

Risque de blessure en cas de contact avec la chaîne

Les arêtes tranchantes de la chaîne sont très affûtées. Toute manipulation de la chaîne peut provoquer des coupures. Quand vous travaillez avec la chaîne, il est impératif

d'éteindre l'appareil et de retirer la batterie.
■ Portez des gants de protection.

1. Desserrer (04/a) la vis de fixation (04/1) du capot de pignon de chaîne (04/2). Retirer la vis de fixation et le capot du pignon de chaîne.
2. Desserrer la vis du pignon de chaîne (05/1) à l'aide du tournevis sur la clé à six pans creux. Tourner la vis du pignon de chaîne jusqu'à ce que le tendeur de chaîne (05/2) se situe sur l'extrémité filetée arrière (05/a).
3. Mettre la chaîne en place :

- Aligner (06/a) les dents de coupe (06/1) de la chaîne (06/2) qui doivent être en haut sur le rail de guidage par rapport à la pointe du rail de guidage (06/3).

Remarque: Veiller à monter correctement la chaîne !

- Placer la chaîne dans la rainure (06/4) du rail de guidage et tout autour du rail de guidage.

1. Placer le rail de guidage avec la chaîne en place dans le carter ouvert :

■ Faire passer la chaîne (07/1) autour du pignon de chaîne (07/2).
- Aligner le rail de guidage (07/3) de sorte que les deux ergots de guidage (07/4) s'engrène dans le trou oblong (07/5) du rail de guidage.
- Aligner le rail de guidage, de sorte que le tenon de chaîne (07/6) s'engrène dans l'un des deux alésages de tension de chaîne (07/7).
■ Positionner la chaîne, de sorte qu'elle se trouve dans la rainure du rail de guidage et sur le pignon de chaîne.

1. Mettre en place le capot du pignon de chaîne (08/1) et insérer la vis de fixation (08/2) puis la serrer (08/a).

2. Tendre la chaîne (voir chapitre 4.4 "Tendre et détendre la chaîne (09)", page 75).

4.4 Tendre et détendre la chaîne (09)

1. Tendre la chaîne. Pour ce faire, utiliser le tournevis sur la clé à six pans creux :

Pour tendre la chaîne : visser la vis du pignon de chaîne (09/1) dans le sens des aiguilles d'une montre (09/a).
Pour détendre la chaîne : visser la vis du pignon de chaîne en sens inverse des aiguilles d'une montre (09/b).

1. Contrôler la tension de la chaîne (voir chapitre 8.1 "Contrôler la tension de chaîne", page 77). Le cas échéant, répéter l'étape suivante.

4.5 Rajouter de l'huile pour chaîne de coupe (10)

Il n'y a pas d'huile de chaîne de coupe dans l'appareil à sa livraison.

ATTENTION!

Risque d'endommagement de l'appareil

L'utilisation de l'appareil sans huile pour chaîne de coupe endommage la chaîne de coupe et le rail de guidage.

N'utilisez jamais l'appareil sans huile de chaîne de coupe.
Avant de travailler, rajoutez de l'huile de chaîne de coupe dans le réservoir d'huile et vérifiez le niveau pendant le travail.
Au moins avant chaque utilisation, vérifiez que le graissage de chaîne fonctionne.

La durée de vie et la puissance de coupe de la chaîne dépendent d'une lubrification optimale. Pendant le fonctionnement, la chaîne de coupe est automatiquement humidifiée avec de l'huile.

ATTENTION!

Risque d'endommagement de l'appareil

En raison de la poussière d'abrasion métallique qu'elle contient, l'huile usagée pour la lubrification de la chaîne entraîne une usure prématurée du rail de guidage et de la chaîne. En outre, son utilisation invalide la garantie du fabricant.

N'utilisez jamais d'huile usagée, uniquement de l'huile de chaîne de coupe biodégradable.

ATTENTION!

Danger de pollution

L'utilisation de l'huile minérale pour la lubrification de la chaîne entraîne de graves dangers pour l'environnement.

N'utilisez jamais d'huile minérale, uniquement de l'huile de chaîne de coupe biodégradable.

Avant chaque utilisation et à chaque changement de batterie, vérifiez le niveau d'huile et rajoutez de l'huile de chaîne de coupe si nécessaire :

1. Vérifier le niveau d'huile sur le regard (10/1) du réservoir d'huile. Il doit toujours y avoir de l'huile. Le niveau d'huile doit toujours se trouver entre les repères Minimum et Maximum.
2. Placer l'élagueuse à l'horizontale sur un support stable et la maintenir.
3. Nettoyer l'appareil tout autour du bouchon du réservoir d'huile (10/2).
4. Dévisser le bouchon du réservoir d'huile.

REMARQUE

• Utiliser un entonnoir pour remplir plus facilement le réservoir.
  Aucune saleté ne doit pénétrer dans le réservoir d'huile.

• Remplir le réservoir d'huile de chaîne de coupe biodégradable. Lors de l'opération, vérifier le niveau d'huile sur le regard du réservoir d'huile. Ne pas faire déborder.

• Refermer le bouchon du réservoir d'huile en le vissant.

4.6 Accrocher la bretelle à l'appareil (19)

La bretelle fournie transmet la charge au haut du corps.

1. Accrocher la bretelle (19/2) à l'épaule.

2. Accrocher le mousqueton de la bretelle dans l'œillet (19/1) disponible sur l'appareil.

3. Ajuster la longueur de la bretelle en faisant glisser la boucle pour que le port de l'appareil soit confortable pour vous.
4. Simuler quelques mouvements de travail avec l'appareil éteint pour tester la longueur de la bretelle. Si nécessaire, rectifier la longueur de la bretelle.

5 MISE EN SERVICE

5.1 Charger la batterie

La batterie est partiellement chargée. Charger entièrement la batterie avant la première utilisation. La batterie peut être rechargée à partir de n'importe quel niveau de charge. Le chargement peut être interrompu sans endommager la batterie.

REMARQUE

Pour des informations détaillées, consulter les notices d'utilisation séparées relatives à la batterie et au chargeur.

5.2 Insérer et enlever la batterie (11)

Insérer la batterie (11/a)

1. Insérer la batterie (11/1) dans le logement pour batterie (11/2) jusqu'à ce qu'elle s'encrante.

Retirer la batterie (11/b)

1. Appuyer sur le bouton de déverrouillage (11/3) présent sur la batterie (11/1) et le maintenir enfoncé.

2. retirer la batterie.

6 UTILISATION

ATTENTION!

Risque de brûlures

Le carter de transmission devient très chaud en cours d'utilisation.

■ Ne pas toucher le carter de transmission.

6.1 Allumer et éteindre l'appareil (12)

Allumer l'appareil

1. Mettre l'appareil en position de travail.

2. Appuyer sur le bouton de déverrouillage (12/1) disponible sur l'appareil de base et le maintenir enfoncé (12/a).

3. Appuyer sur l'interrupteur Marche/Arrêt (12/2) et maintenir enfoncé.

4. Relâcher le bouton de déverrouillage. Une fois le démarrage de l'appareil effectué, il n'est pas nécessaire de maintenir le bouton de déverrouillage enfoncé. Le bouton de déverrouillage est destiné à empêcher le démarrage involontaire de l'appareil.

Arrêter l'appareil

1. Relâcher l'interrupteur Marche/Arrêt (12/2).

7 COMPORTEMENT AU TRAVAIL ET TECHNIQUE DE TRAVAIL (14 – 18)

AVERTISSEMENT !

Risque accru de chute

Le risque de chute est accru quand le travail se fait en position en hauteur (p.ex. sur une échelle).

Avec cet appareil, travaillez toujours à partir du sol et veillez toujours à la stabilité de votre position.
■ Respectez les consignes de sécurité.

Tenez-vous de sorte à pouvoir réaliser la coupe de préférence à un angle de 90° par rapport à la branche (14/a).
Couper les branches épaisses par tronçons pour garder un meilleur contrôle de l'endroit où elles tombent (15/1).
- Ne jamais couper dans le bourrelet en début de saillie de la branche afin de favoriser la cicatrisation et d'éviter la pourriture (16).
Pendant la coupe, appuyer (17/a) la griffe de butée d'arbre (17/1) de l'élagueuse contre la branche (17/2) pour la stabiliser sur la branche.
Effectuer une coupe de délestage (18/a) sur le côté inférieur de la branche avant de scier la branche (18/b). Cela empêche d'arracher l'écorce et favorise la cicatrisation sur l'arbre. La coupe de délestage ne doit pas faire plus d'un tiers de l'épaisseur de la branche afin d'éviter de coincer l'élagueuse.
■ Toujours extraire l'éleagueuse de la branche alors que la chaîne tourne afin de ne pas la coincer.

8 MAINTENANCE ET ENTRETIEN

AVERTISSEMENT !

Danger de coupures

Risque de coupures si vous mettez la main dans les pièces mécaniques à arêtes vives ou mobiles ainsi que dans les mécanismes de coupe.

Avant tout travail de maintenance, d'entretien et de nettoyage, éteignez toujours l'appareil. Retirez la batterie.
Pour les travaux de maintenance, d'entretien et de nettoyage, portez toujours des gants de protection.

8.1 Contrôler la tension de chaîne

ATTENTION!

Risque de blessure en cas de contact avec la chaîne

Les arêtes tranchantes de la chaîne sont très affûtées. Toute manipulation de la chaîne peut provoquer des coupures. Quand vous travaillez avec la chaîne, il est impératif

d'éteindre l'appareil et de retirer la batterie.
■ Portez des gants de protection.

Contrôler souvent la tension de la chaîne car les chaînes neuves s'allongent.

1. À la main, faire avancer la chaîne sur une courte distance et contrôler :

quand l'appareil est froid : La chaîne de coupe est correctement tendue lors-qu'elle peut être soulevée de 3 à 4 mm au milieu du rail de guidage et avancée à la main. La chaîne de coupe s'allonge à la température de fonctionnement et pend.
Les maillons de la chaîne de coupe ne doivent pas sortir de la rainure inférieure du rail de guidage, car la chaîne de coupe pourrait alors sauter.

1. Si nécessaire, retendre la chaîne (voir chapitre 4.4 "Tendre et détendre la chaîne (09)", page 75).

8.2 Vérifier la lubrification de la chaîne

Le contrôle de la lubrification automatique de la chaîne s'effectue en branchant l'élagueuse et en dirigeant son extrémité vers un carton ou des papiers se trouvant au sol.

ATTENTION!

Risque d'endommagement de l'appareil

Tout contact avec le sol use irrémédia- blement la chaîne.

■ Ne touchez pas le sol avec la chaîne et respectez une distance de sécurité de 20 cm.

1. Allumer l'appareil.
2. Orienter le bout du rail de guidage vers un carton ou du papier sur le sol.

Si la trace d'huile augmente, cela signifie que la lubrification de la chaîne fonctionne correctement.

Si, malgré un réservoir d'huile plein, aucune trace d'huile n'apparaît : nettoyer l'orifice d'arrivée d'huile sur l'appareil ainsi que la rainure du guide-chaîne (Nettoyer le rail de guidage).

Si cela ne résout pas le problème, veuillez vous adresser à notre service après-vente.

8.3 Chaîne de coupe et rail de guidage

8.3.1 Remplacer la chaîne de coupe et le rail de guidage

Remplacer la chaîne de coupe et le rail de guidage

La chaîne de coupe et le rail de guidage subissent une forte usure. Remplacez rapidement la chaîne de coupe et le rail de guidage au cas où un fonctionnement irréprochable n'est plus assuré.

8.3.2 Retourner le rail de guidage

Retourner le rail de guidage lors de chaque remplacement de chaîne, ceci afin d'éviter une usure unilatérale du rail.

8.3.3 Affûter la chaîne de coupe

ATTENTION!

Risque de blessure en cas de rebond

Des chaînes de coupe endommagées ou mal affûtées augmentent le risque de rebond, ce qui peut entraîner des blessures.

■ Nettoyez régulièrement la chaîne.
Examinez régulièrement la chaîne pour voir si elle est endommagée, et remplacez-la quand cela est nécessaire.
Si vous ne savez pas comment affûter une chaîne, veuillez vous adresser au service après-vente.

La chaîne doit être affûtée dans les cas suivants :

■ seule de la sciure sort, pas des copeaux.
Il faut appuyer l'éleagueuse dans le bois pendant l'ébranchage.

Pour un opérateur inexpérimenté : faites affûter la chaîne de coupe par un spécialiste/service après-vente. Si vous affûtez vous-même la chaîne, tenez compte des valeurs ci-dessous. Les accessoires sont disponibles dans les magasins spécialisés.

Type de chaîne Diamètre de lime	Angle de tête	Angle d'en-taille	Angle d'incli-naison de tête (55°)	Cote de pro-fondeur
		Angle de rota-tion de l'outil	Angle d'incli-naison de l'outil	Angle latéral
Oregon 91P033X 5/32" 30° 0° 80° 0,025"
Cote de profondeur Lime

REMARQUE

Lors de l'affûtage, enlevez le moins de matériau possible.

Pour l'affûtage de votre chaîne, nous recommandons une affûteuse à chaînes.

8.3.4 Nettoyer le rail de guidage

1. Nettoyer régulièrement le rail de guidage et la rainure du rail de guidage ainsi que les orifices de sortie d'huile.
2. À l'aide d'une lime plate, éliminer les bavures que la chaîne forme sur le rail de guidage.

9 STOCKAGE

Après chaque utilisation, nettoyer soigneusement l'appareil et, si disponibles, mettre tous les capots de protection en place. Conserver l'appareil à un endroit sec, fermé et hors de portée des enfants.

Avant des périodes de non-utilisation de plus de 30 jours, effectuer les travaux suivants :

1. Vider le réservoir d'huile de chaîne de coupe.
2. Enlever la chaîne de coupe et le guide-chaîne, nettoyer et enduire d'huile de protection antirouille.
3. Nettoyer soigneusement l'appareil et le conserver dans un local sec.

ATTENTION!

Risque d'endommagement de l'appareil

En cas de stockage prolongé, l'huile de chaîne de coupe desséchée/qui colle endommage les composants qui distribuent l'huile.

Vider l'huile de chaîne de coupe de l'appareil en cas de stockage prolongé.

10 TRANSPORT

Avant de transporter l'appareil, effectuez les mesures suivantes :

1. Éteindre l'appareil.
2. Retirer la batterie de l'appareil.
3. Emballer dûment la batterie (voir ci-dessous).

REMARQUE

L'énergie nominale de la ou des batteries est inférieure à 100 Wh. Pour cette raison, tenez compte des consignes de transport suivantes.

La batterie lithium-ion présente dans l'appareil est soumise à la législation sur les marchandises dangereuses, mais peut être transportée relativement aisément :

l'utilisateur privé peut transporter en voiture la batterie en parfait état et sans autre obligation à condition que la batterie soit emballée comme pour la vente au détail, et que le transport soit d'ordre privé. Les limites supérieures de poids des diverses batteries envoyées doivent être respectées :

Poids total max. de 30 kg par colis lors d'un transport routier, ferroviaire et maritime
Aucune limite de poids maximal pour le transport aérien, mais maxi. 2 pièces par colis

En cas de suspicion de dommage sur la batterie (p.ex. suite à une chute de l'appareil), il est interdit de la transporter.
Les utilisateurs professionnels qui effectuent le transport dans le cadre de leur activité (p.ex. transport depuis/vers un chantier, ou démonstrations) peuvent également transporter l'appareil dans ces mêmes conditions simplifiées.

Dans ces deux cas, il faut impérativement prendre les mesures nécessaires pour empêcher le contenu de fuir. Dans tous les autres cas, les prescriptions de la législation sur les marchandises dangereuses doivent être impérativement respectées. En cas de non-respect, l'expéditeur et le cas échéant le transporteur encourent de sévères sanctions.

Plus de consignes sur le transport et l'expédition

■ Transportez ou expédiez les batteries lithium-ion uniquement si elles sont en parfait état.
■ Protégez l'appareil pour éviter toute mise en marche involontaire pendant son transport.

Protégez l'appareil par un emballage extérieur solide (carton d'expédition). Utilisez, autant que possible, l'emballage original du fabricant.
■ Assurez-vous de joindre le bon marquage et la documentation correcte pour le transport ou l'expédition (p.ex. par colis postal ou transporteur) :

Lors d'un transport routier, ferroviaire ou maritime, une étiquette d'avertissement doit être disponible sur l'emballage, si la ou les batteries sont jointes à l'appareil. Si la ou les batteries se trouvent dans l'appareil ou sont intégrées à ce dernier, aucune étiquette d'avertissement n'est nécessaire, car l'emballage extérieur/original doit déjà remplir certaines exigences.

Lors d'un transport aérien, une étiquette d'avertissement doit, dans tous les cas, figurer sur l'emballage. Les limites supérieures de poids pour des batteries utilisées conjointement à l'appareil doivent être respectées : poids max. de la batterie de 5 kg par colis et 2 pièces maxi. par colis, si la ou les batteries sont jointes à l'appareil.

- Informez-vous auparavant si le transporteur que vous avez choisi peut prendre en charge le transport, et montrez-lui l'envoi.

Nous vous conseillons de faire appel à un expert en marchandises dangereuses pour préparer l'envoi. Veuillez également respecter les éventuelles prescriptions nationales plus détaillées.

11 ÉLIMINATION

Indications de la loi allemande sur les appareils électriques et électroniques (ElektroG)

Les appareils électriques et électroniques ne doivent pas être jetés aux ordures ménagères, mais être triés avant leur mise au rebut.

Les piles ou batteries usagées qui ne sont pas fixées à demeure dans l'appareil usagé doivent être retirées avant d'éliminer l'appareil. Leur élimination est régie par la loi sur les piles.
Les détendeurs et utilisateurs d'appareils électriques et électroniques sont légalement tenus de les rapporter après utilisation.
L'utilisateur final porte seul la responsabilité de la suppression de ses données personnelles sur l'appareil usagé à éliminer.

Le symbole de la poubelle barrée signifie que les appareils électriques et électroniques ne doivent pas être jetés aux ordures ménagères.

Les appareils électriques et électroniques peuvent être déposés gratuitement aux endroits suivants :

■ points de collecte ou centres de tri publics (p.ex. déchetteries communales)
points de vente d'appareils électroniques (magasins ou en ligne) si le revendeur est obligé de rependre l'appareil ou s'il le propose.

Ces déclarations ne s'appliquent qu'aux appareils installés et vendus dans les pays de l'Union européenne et soumis à la directive européenne 2012/19/UE. Dans les pays en dehors de l'Union européenne, des dispositions différentes peuvent être applicables en matière d'élimination des appareils électriques et électroniques.

Indications de la loi allemande sur les piles (BattG)

Les piles et batteries usagées ne doivent pas être jetées aux ordures ménagères, mais être triées avant leur mise au rebut.
Pour retirer en toute sécurité les piles et batteries de l'appareil électronique et pour toute information sur le type ou le système chimique, reportez-vous aux informations données dans le manuel d'utilisation et/ou de montage.
Les propriétaires et utilisateurs de piles et de batteries sont légalement tenus de les rapporter après utilisation. La reprise de ces produits est limitée à une quantité estimée normale pour un ménage.

Les piles usagées peuvent contenir des substances nocives ou des métaux lourds qui peuvent nuire à l'environnement et à la santé. Le retraitement des piles usagées et l'utilisation des ressources qu'elles contiennent contribuent à la protection de ces deux ressources vitales.

Le symbole de la poubelle barrée signifie que les piles et les batteries ne doivent pas être jetées aux ordures ménagères.

En outre, s'il y a sous la poubelle les mentions Hg, Cd ou Pb, cela signifie que :

■ Hg : la batterie contient plus de 0,0005 % de mercure
Cd : la batterie contient plus de 0,002 % de cadmium

■ Pb : la batterie contient plus de 0,004 % de plomb

Les batteries et les piles peuvent être déposées gratuitement aux endroits suivants :

■ points de collecte ou centres de tri publics (p.ex. déchetteries communales)
■ points de vente de piles et de batteries
- points de reprise du réseau national de récupération des piles usagées des appareils
point de reprise du fabricant (s'il n'est pas membre du réseau national de récupération)

Ces déclarations ne s'appliquent qu'aux piles et batteries vendues dans les pays de l'Union européenne et soumises à la directive européenne 2006/66/CE. Dans les pays en dehors de l'Union européenne, des dispositions différentes peuvent être applicables en matière d'élimination des piles et batteries.

12 SERVICE CLIENTS/APRÈS-VENTE

En cas de questions portant sur la garantie, les réparations ou les pièces de rechange, contacter le service de maintenance AL-KO le plus proche de chez vous.

Vous le trouverez à l'adresse suivante sur Internet : www.al-ko.com/service-contacts

13 AIDE EN CAS DE PANNES

ATTENTION!

Risque de blessures

Les parties de l'appareil à arêtes vives et mobiles peuvent provoquer des blessures.

Pour les travaux de maintenance, d'entretien et de nettoyage, portez toujours des gants de protection.

Panne Cause	Élimination
Le moteur ne fonctionne pas.	La batterie est vide.	Charger la batterie.
	La batterie est absente ou a été mal insérée.	Insérer correctement la batterie.
	L'alimentation électrique est in-terrompue.	Retirer la batterie.Nettoyer les contacts.Réinsérer la batterie.
Le moteur tourne par in-termittence	L'interrupteur Marche/Arrêt est défectueux.	Faire appel au service de main-tenance AL-KO.
Le rail de guidage et la chaîne chauffent. Formation de fu-mée.	La chaîne est trop ten-due.	Contrôler la tension de chaîne. Retendre la chaîne de coupe.
	Le réservoir d'huile est vide.	Rajouter de l'huile de chaîne de coupe.
	L'orifice de sortie d'huile et/ou la rai-nure du rail de guidage sont encras-sés.	Nettoyer l'orifice de sortie d'huile et la rainure du rail de guidage.
Le moteur tourne, mais la chaîne ne tourne pas.	La chaîne est trop ten-due.	Contrôler la tension de chaîne. Retendre la chaîne de coupe.
	Défaut sur l'appareil	Faire appel au service de main-tenance AL-KO.

Panne Cause	Élimination
Seule de la sciure sort, pas des copeaux. Il faut appuyer l'éla-gueuse sur le bois.	La chaîne est usée.	Affûter la chaîne ou contacter le service de main-tenance d'AL-KO.
L'appareil vibre de ma-nière anor-male.	Défaut sur l'appareil	Faire appel au service de main-tenance AL-KO.
La durée d'utilisation de la batterie baisse considérablement.	La batterie a atteint sa du-rée de vie utile.	Remplacer la batterie. N'utiliser que des pièces originales du constructeur.
Impossible de recharger la batterie.	Les contacts de la batterie sont encras-sés.	Faire appel au service de main-tenance AL-KO.
	La batterie ou le char-geur sont défectueux.	La batterie ou le chargeur est dé-fectueux. N'utiliser que des pièces originales du constructeur.
	La batterie est trop chaude.	Laisser la batte-rie refroidir.

REMARQUE

En cas de pannes ne figurant pas dans ce tableau ou ne pouvant pas être éliminées, contacter notre service après-vente compétent.

14 GARANTIE

Pendant la période légale de garantie contre les vices de fabrication, nous éliminons par réparation ou remplacement, selon notre choix, tout défaut de matériau ou de fabrication survenu sur l'appareil. La durée de prescription dépend de la législation respective en vigueur dans le pays où a été acheté l'appareil.

Notre garantie s'applique seulement en cas :

■ de respect du présent manuel d'utilisation,
■ d'utilisation correcte,
■ d'utilisation de pièces de rechange d'origine.

La garantie ne s'applique pas en cas :

■ de tentatives de réparation par l'utilisateur,
■ de modifications techniques par l'utilisateur,
■ d'utilisation non conforme.

Sont exclues de la garantie :

■ les détériorations de la peinture dues à une usure normale,
■ les pièces d'usure qui figurent en encadré sur la carte des pièces de rechange xxxxxx (x).

La période de garantie commence à courir au moment de l'achat par le premier utilisateur final. La date d'achat figurant sur la preuve d'achat fait foi. Veuillez vous adresser à votre revendeur ou bien au point de service après-vente agréé le plus proche, en présentant cette déclaration et la preuve d'achat. Les droits légaux de l'acheteur vis-à-vis du vendeur en cas de défaut ne sont pas affectés par cette déclaration.

Nous déclarons par la présente que ce produit, sous la forme mise sur le marché, répond aux dispositions des directives CE harmonisées, des normes de sécurité de l'UE et des normes spécifiques aux produits.

Produit

Élagueuse à batterie

Numéro de série

G4990012

Type

CSA 2020

Niveau de puissance acoustique

EN ISO 3744

mesuré/garanti

90,4 dB(A) / 92 dB(A)

Fabricant

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 Kötz

Directives UE

2006/42/CE

2014/30/UE

2000/14/CE

2011/65/UE

Évaluation de la conformité

2000/14/CE Annexe V

Responsable de la documentation

Andreas Hedrich

Ichenhauser Str. 14

D-89359 Kötz

Normes harmonisées

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:2015

Kötz, 01/08/2017

Wolfgang Hergeth

Directeur général

TRADUZIONE DEL MANUALE PER L'USO ORIGINALE

Sommario
