| Merke | AL-KO |
| Modell | CSA 2020 |
| Produkttype | Batteridrevet stangsag (stangsag) |
| Strømforsyning | Litium-ion-batteri B50 Li (følger ikke med), lader C30 Li eller TC30 Li anbefales |
| Batteriets nominelle spenning | 36 V (estimert) |
| Sverdlengde | Omtrent 25 cm (ikke spesifisert) |
| Kjedetype | Oregon 91P033X |
| Garantert lydeffektnivå | 92 dB(A) |
| Målt lydeffektnivå | 90,4 dB(A) |
| Type kjeolje | Biologisk nedbrytbar kjeolje |
| Oljetankkapasitet | Ikke spesifisert |
| Hovedfunksjoner | Greining av trær fra bakken, kapping av grener |
| Inkluderte deler | Bruksanvisning, bæresele, sekskantnøkkel/skrutrekker, beskyttelsesdeksel |
| Garanti | Lovbestemt i henhold til kjøpsland |
| Regelmessig vedlikehold | Kontroller kjedestramning, smøring, rengjør styreskinnen, slip kjeden ved behov |
| Sikkerhet | Bruk hansker, vernebriller, hjelm, sikkerhetssko; hold 10 m avstand til strømledninger; ikke bruk i regn |
| Forskriftsmessig bruk | Greining av stabile trær og kratt fra bakken, stående på stabilt underlag |
| Oppbevaring | Tørt, lukket, utilgjengelig for barn; tøm olje ved lagring over 30 dager |
Ofte stilte spørsmål - CSA 2020 AL-KO
Brukerspørsmål om CSA 2020 AL-KO
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Sag i PDF-format gratis! Finn veiledningen din CSA 2020 - AL-KO og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. CSA 2020 av merket AL-KO.
BRUKSANVISNING CSA 2020 AL-KO
1.1 Symboler og signalord.... 231
2 Produktbeskrivelse 231
2.1 Leveringsomfang 231
4.6 Placér bæreselen på maskinen (19) 239
5 Ibrugtagning 239
8 Service og vedligeholdelse 240
1.1 Symboler og signalord
FARE!
- Driv kun apparatet med det foreskrevne batteri.
Der skal bruges en oplader C30 Li (art.-nr. 113560) eller TC30 Li (art.-nr. 113561) til batteriets opladning.
BEMÆRK
Beskyttelsesafdækning til styreskinnen
4.6 Placér bæreselen på maskinen (19)
Den medleverede bæresele overfører lasten til din overkrop.
Yderligere henvisninger til transport og forsendelse
- Kontrollér at forsendelsen markeres og dokumenteres korrekt under transport eller forsendelse (f.eks. med en pakkeposttjeneste eller spedition):
2.2 Symboler på redskapet
Symbol Betydelse
4.5 Fylla på sågkedjeolja (10)
2.5 Mulig og påregnelig feil bruk 266
2.6 Restfarer 266
2.7 Produktoversikt.... 266
3 Sikkerhet 267
3.1 Generelle sikkerhetsanvisninger for elektroverktøy 267
3.2 El-sikkerhet.... 267
3.3 Personsikkerhet 267
3.4 Bruk og håndtering av elektroverktøyet.... 267
3.5 Sikkerhet på arbeidsplassen 268
3.6 Bruk og håndtering av batteridrevet verktøy 268
3.7 Service 268
3.8 Sikkerhetsanvisninger for kjedesager (EN 60745 del 2-13) 268
3.9 Årsaker og unngåelse av tilbakeslag (EN 60745 del 2-13) 269
3.10 Sikkerhetsanvisninger for beskjæringsmaskinen 269
3.10.1 Arbeidsinstrukser (13) 269
3.10.2 Vibrasjonsbelastning 270
3.10.3 Støybelastning 270
4.1 Montering av beskjæringspåsats (01 – 02) 272
4.2 Forlenge/forkorte teleskopstangen (03) 272
4.3 Montere sverd og sagkjede (04 - 08).... 272
4.4 Stramme og slakke sagkjedet (09).... 272
4.5 Fyll på sagkjedeolje (10) 272
4.6 Sett på bæreselen på apparatet (19) 273
5 Igangsetting 273
5.1 Lade batteriet 273
5.2 Sette inn og ta ut batteriet (11).... 273
6 Betjening 273
6.1 Slå apparatet av og på (12).... 273
7 Arbeidsmåte og arbeidsteknikk (14 – 18) 274
8 Vedlikehold og pleie.... 274
8.1 Kontroller kjedespenning.... 274
8.2 Kontrollere kjedesmøring 274
8.3 Sagkjede og sverd.... 275
8.3.1 Skifte sagkjede og sverd 275
8.3.2 Vende sverdet 275
8.3.3 Kvesse sagkjedet 275
8.3.4 Rengjøre sverdet.... 275
9 Oppbevaring 276
10 Transport 276
11 Avfallshändtering 277
12 Kundeservice/service 278
13 Feilsøking 278
14 Garanti 279
15 EC-samsvarserklæring 279
1 OM DENNE BRUKSANVISNINGEN
Den tyske versjonen er den originale bruksanvisningen. Alle andre språkutgaver er oversettelse av den originale bruksanvisningen.
■ Les grundig gjennom bruksanvisningen før oppstart. Dette er forutsetningen for sikkert arbeid og feilfri håndtering.
■ Oppbevar bruksanvisningen alltid slik at du kan slå opp i den när du trenger informasjon om maskinen.
Gi maskinen bare videre til andre personer sammen med denne bruksanvisningen.
■ Les og følg sikkerhets- og varselhenvisningene i denne bruksanvisningen.
1.1 Tegnforklaringer og signalord
FARE!
Viser til en umiddelbart farlig situasjon som fører til død eller alvorlige person-skader hvis den ikke unngås.
ADVARSEL!
Viser til en potensielt farlig situasjon som kan føre til død eller alvorlige personskader hvis den ikke unngås.
FORSIKTIG!
Viser til en potensielt farlig situasjon som kan føre til mindre eller moderate person-skader hvis den ikke unngås.
ADVARSEL!
Viser til en potensielt farlig situasjon som kan føre til materielle skader hvis den ikke unngås.
Spesiell informasjon for bedre forståelighet og håndtering.
2 PRODUKTBESKRIVELSE
Beskjæringsmaskinen gjør det mulig for deg å beskjære trær og andre busker komfortabelt og sikkert fra bakken. Det anstrengende og farlige arbeidet fra stige eller et tre bortfaller.
2.1 Leveransens omfang
Den batteridrevne beskjæringsmaskinen er laget for drift med batteriet B50 Li (varenr. 113559). Dette er ikke inkludert i leveringsomfanget.
ADVARSEL!
Fare for apparat- og batteriskader
Hvis apparatet drives med et uegnet batteri, kan apparatet og batteriet skades.
- Driv apparatet bare med det angitte batteriet.
I de følgende bruksanvisningene finner du ytterlig informasjon:
■ "Li-ionbatteri B50 Li", (dok.-nr. 442228)
■ "Lader C30 Li / TC30 Li for batteriet B50 Li" (dok.-nr. 442230)
2.2 Symboler på maskinen
Symbol Betydning
 | Vær spesielt forsiktig ved håndtering! |
 | Bruk ikke i regn! Beskytt mot fuktighet! |
 | Bruk hjelm, hørselsvern og vernebriller! |
 | Bruk vernehansker! |
 | Bruk solid skotøy! |
 | Les bruksanvisningen før driften settes i gang! |
 | Overhold en avstand på 10 m til strømførende ledninger! |
Beskyttelsesdekselet må settes på sverdet og sagkjedet før transport for å unngå personskader og materielle skader.
2.4 Tiltenkt bruk
Beskjæringsmaskinen er beregnet til å beskjære trær og andre busker stående fast på bakken.
Brukeren må stå fast på bakken ved bruk (13).
Kun biologisk nedbrytbar sagkjedeolje må brukes.
En annen bruk enn den som er beskrevet her, eller en annen bruk eller bruk som går ut over dette, gjelder som ikke-forskriftsmessig bruk.
Beskjæringsmaskinen må ikke brukes til økonomisk virksomhet.
2.5 Mulig og påregnelig feil bruk
Sag ikke av grener som befinner seg direkte over eller i spiss vinkel fra brukeren eller andre personer.
■ Maskinen må ikke brukes mens du står i en stige.
Bare bruk ett forlengelsesrør, også när du har flere forlengelsesrør tilgjengelig.
■ Bruk ikke gammel olje eller mineralbasert olje.
- Driv ikke apparatet i eksplosjonsfarlig miljø.
2.6 Restfarer
Også ved forskriftsmessig bruk av maskinen finnes det en viss restfare som ikke kan utelukkes. Som følge av maskinens type og konstruksjon kan følgende potensielle farer avledes alt etter bruk:
■ Kontakt med sagspon og oljestøv som slyn-ges rundt i luften
Innånding av sagsponpartikler og oljestøv
Skader på grunn av sagkjededeler som slyn-ges rundt i luften
Kuttskader på sagkjedet

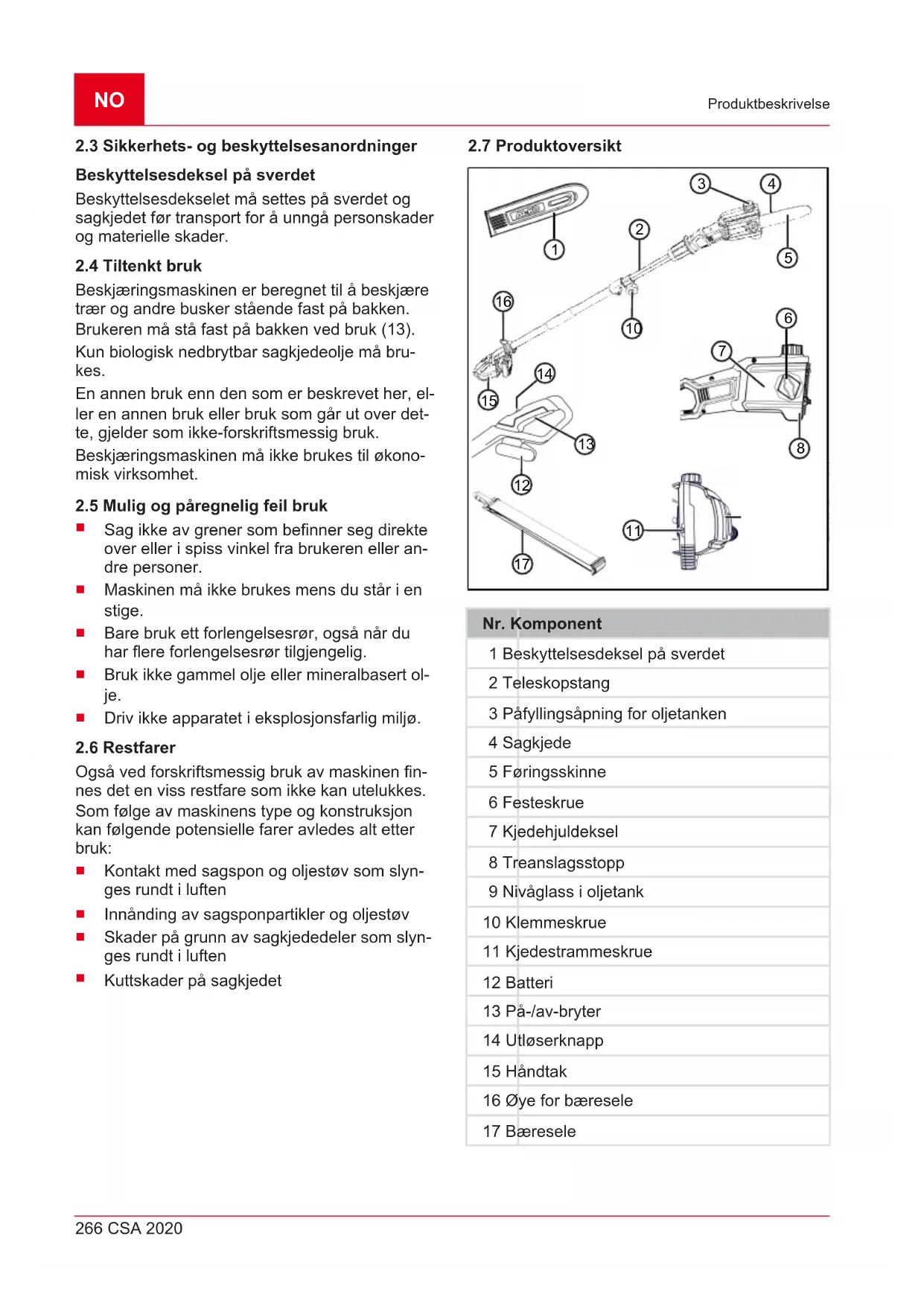

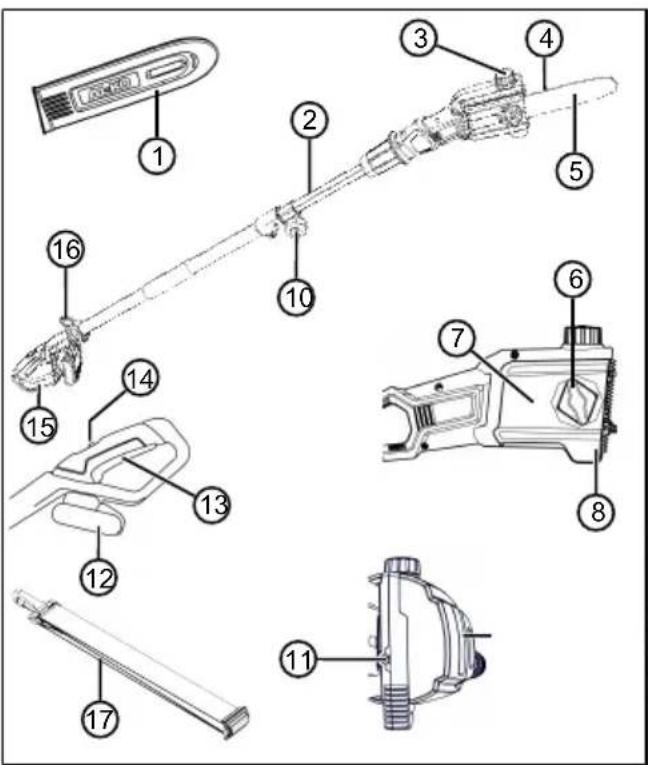

2.7 Produktoversikt
| Nr. Komponent |
| 1 Beskyttelsesdeksel på sverdet |
| 2 Teleskopstang |
| 3 Påfyllingsåpning for oljetanken |
| 4 Sagkjede |
| 5 Føringsskinne |
| 6 Festeskrue |
| 7 Kjedehjuldeksel |
| 8 Treanslagsstopp |
| 9 Nivåglass i oljetank |
| 10 Klemmeskrue |
| 11 Kjedestrammeskrue |
| 12 Batteri |
| 13 På-/av-bryter |
| 14 Utløserknapp |
| 15 Håndtak |
| 16 ∅ye for bæresele |
| 17 Bæresele |
3 SIKKERHET
3.1 Generelle sikkerhetsanvisninger for elektroverktøy
ADVARSEL!
Les alle sikkerhetsanvisninger, anvisninger, bildeanvisninger og tekniske data som dette elektroverktøyet er utstyrt med.
Hvis de etterfølgende anvisningene ikke overholdes, kan det føre til strømstøt, brann og/eller alvorlige personskader.
Ta vare på alle sikkerhetsanvisningene og anvisningene for fremtidig bruk.
Begrepet "Elektroverktøy" som brukes i sikkerhetsanvisningene handler om nettdrevne elektroverktøy (med nettledning) og batteridrevne elektroverktøy (uten nettledning).
3.2 El-sikkerhet
Unngå kroppskontakt med jordete overflater som f.eks. fra rør, varmeovner, komfyrer eller kjøleskap. Det er økt fare for strømstøt når kroppen din er jordet.
- Hold elektroverktøy unna regn og fuktighet. Hvis det trenger vann inn i et elektroverktøy, øker det faren for strømstøt.
3.3 Personsikkerhet
Vær oppmerksom og pass på hva du gjør, og bruk sunn fornuft når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy hvis du er trøtt eller er påvirket av narkotika, alkohol eller medisiner. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøy-et kan føre til alvorlige personskader.
■ Bruk personlig verneutstyr og alltid beskyttelsesbriller. Bruk av personlig verneutstyr, som støvmaske, sklisikre vernesko, beskyttelseshjelm eller hørselsvern, avhengig av type elektroverktøy og bruken av det, reduserer faren for personskader.
Unngå utilsiktet igangsetting. Forsikre deg om at elektroverktøyet er slått av før du kobler det til strømtilførselen og/eller batteriet, og før du tar det opp eller bærer det. Hvis du har fingeren på bryteren når du bærer elektroverktøyet eller hvis det er slått på når du kobler det til strømtilførselen, kan det føre til ulykker.
Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en apparatdel som går rundt, kan føre til personskader.
Unngå unormale kroppsstillinger. Sørg for å stå støtt og pass alltid på å ha likevekt. På den måten kan du kontrollere elektroverktøyet bedre i uventede situasjoner.
■ Bruk egnet bekledning. Ikke bruk løstsittende klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Bevegelige deler kan ta tak i løstsittende klær, smykker eller langt hår.
3.4 Bruk og håndtering av elektroverktøyet
Elektroverktøyet må ikke overbelastes. Bruk elektroverktøyet som er beregnet til arbeidet du skal utføre. Du arbeider bedre og sikrere i det angitte effektområdet med et elektroverktøy som passer.
Ikke bruk elektroverktøy hvis bryteren er defekt. Et elektroverktøy som ikke kan slås på eller av, er farlig og må repareres.
- Trekk støpslet ut av stikkontakten og/eller ta ut det uttakbare batteriet før du foretar innstillinger på apparatet, før du bytter reservedeler eller legger bort elektroverktøyet. Disse forholdsreglene hindrer at elektroverktøyet starter utilsiktet.
- Oppbevar ubrukte elektroverktøy utilgjengelig for barn. Personer som ikke er kjent med elektroverktøyet eller som ikke har lest anvisningene, må ikke bruke det.
Elektroverktøy er farlige når de brukes av uerfarne personer.
Stell elektroverktøyet og bruksverktøyet med omhu. Kontroller at bevegelige deler fungerer feilfritt og ikke er i klem, og om deler er brukket eller skadet, slik at det påvirker funksjonen til elektroverktøyet. Sørg for at skadde deler blir reparert før elektroverktøyet tas i bruk. Mange ulykker skyldes dårlig vedlikehold av elektroverktøy-et.
Sørg for at skjæreverktøy holdes skarpe og rene. Vedlikeholdte skjæreverktøy med skarpe egger kommer ikke så lett i klem og er lettere å føre.
■ Bruk elektroverktøy, apparat, bruksverktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsbetingelsene og ar-
beidet som skal utføres. Hvis elektroverk- tøyet brukes til andre ting enn det det er be- regnet for, kan det føre til farlige situasjoner.
- Hold håndtakene og gripeflatene tørre og fri for olje og fett. Håndtak og gripeflater som glipper, gjør sikker betjening og kontroll av elektroverktøyet umulig i uforutsebare situasjoner.
3.5 Sikkerhet på arbeidsplassen
- Hold arbeidsområdet rent og godt luftet. Rotete og ubelyste arbeidsområder kan føre til ulykker.
Du må ikke arbeide med elektroverktøyet på eksplosjonsfarlige områder hvor det er brennbare væsker, gasser eller støv. Elektroverktøy avgir gnister som kan antenne støvet eller dampen. - Hold barn og andre unna mens elektroverktøyet er i bruk. Hvis du blir forstyrret, kan du miste kontrollen over elektroverktøyet.
3.6 Bruk og håndtering av batteridrevet verktøy
Batteriene skal kun lades med ladere som produsenten har anbefalt. Det er forbundet med brannfare å bruke en lader som er beregnet på en bestemt type batterier hvis den brukes til andre batterier.
■ Bruk kun batterier som er beregnet til dette i elektroverktøy. Bruk av andre batterier kan føre til personskader og brannfare.
- Hold batteriet som ikke er i bruk unna binders, mynter, nøkler, spiker, skruer eller andre små metallgjenstander som kan føre til at kontaktene blir forbikoblet. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.
Ved feil bruk kan det komme væske ut av batteriet. Unngå kontakt med disse. Skyll med vann ved tilfeldig kontakt. Hvis du får væske i øynene, må du i tillegg kontakte lege. Batterivæske som kommer ut, kan føre til hudirritasjon eller brannsår.
■ Bruk ikke skadde eller modifiserte batterier. Skadde eller modifiserte batterier kan føre til uforutsigbare forhold og til brann, eksplosjon eller fare for personskader.
- Utsett ikke batterier for brann eller høye temperaturer. Brann eller temperaturer over 130 °C kan forårsake en eksplosjon.
Følg alle anvisningene for lading, og lad aldri batteriet eller det batteridrevne verk-tøyet utenfor temperaturområdet angitt i bruksanvisningen. Feil lading eller lading utenfor det tillatte temperaturområdet kan ødelegge batteriet og øke faren for brann.
3.7 Service
Elektroverktøyet skal repareres av kvalifisert fagpersonell og bare med originale reservedeler. På den måten kan du være sikker på at sikkerheten til elektroverktøyet blir opprettholdt.
Skadde batterier må aldri vedlikeholdes. Alt vedlikehold av batterier skal bare foretas av produsenten eller autoriserte kundeservicesteder.
3.8 Sikkerhetsanvisninger for kjedesager (EN 60745 del 2-13)
Mens sagen går må alle kroppdeler holdes unna sagkjedet. Forviss deg før du starter sagen av sagkjedet ikke berører noe. Under arbeid med kjedesag kan et øyeblikks uoppmerksomhet føre til at klær eller kropps-deler kommer i kontakt med kjedet.
- Hold alltid kjedesagen med høyre hånd på det bakre håndtaket og venstre hånd på det fremre håndtaket. Hvis sagen holdes omvendt er det økt risiko for skader. Sagen skal ikke brukes slik.
- Hold elektroverktøyet på de isolerte håndtaksflatene, da sagkjedet kan komme i kontakt med sagens egen strømledning. Hvis sagkjedet kommer i kontakt med en spenningsførende ledning, kan apparatdeler i metall bli satt under spenning og medføre strømstøt.
■ Bruk vernebriller og hørselvern. ∅vrig verneutstyr for hode, hender, ben og føtter anbefales. Passende verneklær reduserer faren for skader fra sponmateriale og utilsiktet berøring av sagkjedet.
Ikke stå på en tre når du arbeider med kjedesag. Ved arbeid fra et tre er det fare for skader.
Sørg alltid for å innta en stødig stilling, og bruk bare kjedesagen når du står på fast, sikker og jevn grunn. Glatt grunn og ustabil stilling, som fra en stige, kan føre til at man mister balansen eller mister kontrollen over kjedesagen.
Når du sager over en gren som står under spenning, kan du regne med at den slår tilbake. Når spenningen i treet løsner, kan grenen treffe brukeren og/eller føre til at man mister kontroll over kjedesagen.
Vær spesielt forsiktig ved saging i underskog eller i unge trær. Det tynne materialet kan hekte seg opp i sagkjedet og slå tilbake på deg eller få deg ut av likevekt.
Bær kjedesagen i det fremre håndtaket i avslått tilstand og med sagkjedet vendt bort fra kroppen. Sett alltid beskyttelsesdekslet på kjedesagen ved transport eller oppbevaring. Varsom håndtering av kjedesagen reduserer sannsynligheten for utilsiktet berøring med det roterende sagkjedet.
Følg anvisningene for smøring, kjedes-tramming og bytte av tilbehør. Et feilaktig strammet eller smurt kjede kan ryke eller øk-te faren for tilbakeslag.
- Hold håndtakene tørre og fri for olje og fett. Fettete og oljete håndtak glipper og fører til at man mister kontrollen.
Sag bare i tre. Kjedesagen må ikke brukes til arbeid den ikke er beregnet for. Eksempler: Ikke bruk kjedesagen til å sage i plast, murverk eller byggmaterialer som ikke er av tre. Bruk av kjedesagen til arbeid den ikke er beregnet for kan føre til farlige situasjoner.
3.9 Årsaker og unngåelse av tilbakeslag (EN 60745 del 2-13)
Tilbakeslag kan inntreffe dersom tuppen av sverdet berører en gjenstand eller dersom treet bøyer seg og sagkjedet kommer i klem i snittet.
Berøring med tuppen av sverdet kan i mange tilfelle føre til en brå reaksjon bakover, slik at sverdet slås opp og mot brukeren.
Hvis kjedet kommer i klem på oversiden av sverdet, kan sverdet bli slätt raskt tilbake mot brukeren.
Begge disse reaksjonene kan føre til at du mister kontroll over sagen og blir påført alvorlige skader. Stol ikke utelukkende på sikkerhetsinnretningene som er innebygd i sagen. Som bruker av kjedesag bør du ta ulike forholdsregler for å kunne arbeide uten uhell og skader.
Et tilbakeslag skyldes feilaktig bruk av maskinen. Det kan forhindres ved egnede forsiktighetsregler, som beskrevet her:
Hold sagen fast med begge hender slik at tommelen og fingrene omslutter håndtakene på kjedesagen. Hold kroppen og armene i en stilling der du kan holde stand mot tilbakeslagskreftene. Ved egnede forholdsregler kan brukeren beherske tilbakeslagskreftene. Slipp aldri kjedesagen.
Unngå en unormal kroppsstilling, og sag aldri over skulderhøyde. Dermed unngås utilsiktet berøring med sverdspissen, og man får bedre kontroll over sagen i uventede situasjoner.
■ Bruk alltid reservesverd og sagkjeder som er foreskrevet av produsenten. Feil reserveskinne og sagkjede kan føre til at kjedet ryker, og øker faren for tilbakeslag.
Følg produsentens anvisninger for sliping og vedlikehold av kjedet. For lav dybdebegrenser øker faren for tilbakeslag.
3.10 Sikkerhetsanvisninger for beskjæringsmaskinen
3.10.1 Arbeidsinstrukser (13)
Løft beskjæringsmaskinen (13/1) maksimalt til en vinkel på 60° (13/2) ved beskjæring. Ved en steilere vinkel kommer du nødvendigvis i området hvor avsagte grener kan falle ned. Stå alltid utenfor dette området.
Planlegg en rømningsvei i forkant for tilbaketrekning ved fallende grener. Denne veien må være fri for hindringer som f.eks. avsagte grener eller glatte steder som kan hindre tilbaketrekningen.
- Hold en sikkerhetsavstand til personer, dyr, gjenstander eller bygninger omkring på minst 2,5 ganger lengden til grenene som skal sages av. Hvis det ikke er mulig, sag grenen av stykkevis.
■ Forsøk ikke å sage av en gren med tykkere diameter enn sverdlengden.
Unngå at grener eller gjenstander som beveger seg, fanges opp av sagkjedet. Slå i dette tilfellet av beskjæringsmaskinen.
Fjern batteriet fra basisapparatet, og skyv beskyttelsesdekselet over sagkjedet ved
- kontroll-, innstillings- og rengjøringsarbeider
arbeider på sverdet og sagkjedet
når du forlater maskinen
transport
oppbevaring
■ vedlikeholds- og reparasjonsarbeider
Fare
3.10.2 Vibrasjonsbelastning
ADVARSEL!
Fare pga. vibrasjon
Den faktiske vibrasjonsemisjonsverdien ved bruk av apparatet kan avvike fra produsentens angitte verdi. Ta hensyn til følgende faktorer som kan påvirke denne før og under bruken:
■ Brukes apparatet forskriftsmessig?
- Kuttes eller bearbeides materialet på riktig måte?
■ Befinner apparatet seg i en god stand for bruk?
Er skjæreverktøyet riktig slipt, eller det riktige skjæreverktøyet montert?
Er håndtakene og ev. vibrasjons-håndtakene montert, og er disse godt festet til apparatet?
- Driver du apparatet kun med nødvendig motorturtall i henhold til arbeidet som utføres. Unngå maksimalt turtall for å redusere støy og vibrasjon.
På grunn av feil bruk og vedlikehold kan støy og vibrasjon på apparatet øke. Dette fører til helseskader. Slå apparatet i dette tilfellet straks av, og få det reparert av et autorisert serviceverksted.
Belastningsgraden pga. vibrasjon er avhen- gig av arbeidet som skal utføres eller bruken av apparatet. Slå det av, og legg inn tilsvarende arbeidspauser. Dermed reduseres vibrasjonsbelastningen over hele arbeidstiden vesentlig.
Lengre bruk av apparatet utsetter brukeren for vibrasjoner, og kan forårsake kretsløps-problemer ("hvite fingre"). For å redusere risikoen for dette bruk hansker og hold hendene varme. Hvis et symptom på "hvite fingre" oppdages, oppsøk lege umiddelbart. Til disse symptomene hører: følelsesløshet, tap av sensibilitet, kribling, kløe, smerte, tap av kraft, endring av farge eller tilstand på huden. Normalt rammer disse symptomene fingrene, hendene eller pulsen. Ved lave temperaturer øker faren.
Legg inn lengre pauser i løpet av arbeidsdagen, slik at du kan komme deg igjen etter støy og vibrasjon. Planlegg arbeidet slik at bruk av apparater som lager sterke vibrasjoner, fordeler over flere dager.
Hvis det fastslås ubehagelig følelse eller misfarging av hud under bruk av apparatet, avbryt straks arbeidet. Legg inn tilstrekkelige arbeidspauser. Uten tilstrekkelige arbeidspau-ser kan det oppstå et hånd-arm-vibrasjons-syndrom.
Minimer risikoen for å bli utsatt for vibrasjoner. Stell apparatet i henhold til anvisningene i bruksanvisningen.
Hvis apparatet brukes hyppig, kontakt forhandler for å anskaffe deg antivibrasjonstilbehør (f.eks. håndtak).
Unngå å arbeide med apparatet ved temperaturer under 10 °C. Sett opp en arbeidsplan slik at vibrasjonsbelastningen kan begrenses.
3.10.3 Støybelastning
En viss støybelastning fra dette apparatet er uunngåelig. Legg støyintensive arbeider til tillatte og bestemte tider for dette. Overhold hviletider, og begrens arbeidets varighet til det nødvendige. Bruk egnet hørselsvern til personlig beskyttelse og til beskyttelse i nærheten av personer.
Dette avsnittet nevner alle grunnleggende sikkerhets- og varselhenvisningene som skal følges ved bruk av batteriet. Les alle anvisningene!
■ Bruk batteriet bare forskriftsmessig, dvs. for batteridrevne apparater fra AL-KO. Lad batteriet bare med angitt AL-KO-lader.
Pakk et nytt batteri først ut av originalemballasjen när det skal brukes.
Batteriet lades helt opp før første gangs bruk, og bruk da alltid den angitte laderen. Overhold angivelsene i denne bruksanvisningen vedrørende opplading av batteriet.
- Driv ikke batteriet i eksplosjons- og brannfarlige omgivelser.
- Utsett ikke batteriet for våte omgivelser eller fuktighet när det brukes i apparatet.
Beskytt batteriet mot varme, olje og ild slik at det ikke skades og det kan komme ut damp eller elektrolyttvæske.
Ikke utsett batteriet for støt eller kast.
- Batteriet må ikke brukes tilsmusset eller vått. Før bruk av batteriet rengjør og tørk av batteriet med en tørr, ren klut.
Ikke åpne, ødelegg eller demonter batteriet. Det er fare for strømstøt og kortslutning.
Dette batteriet må ikke brukes av uvedkommende personer, dette gjelder dog ikke hvis de er under oppsyn av en person som har ansvaret for sikkerheten deres eller har fått instruksjoner om hvordan batteriet skal brukes av denne. Uautoriserte personer er f.eks.:
- Personer (inklusive barn) med begrense-de fysiske, sensoriske eller mentale ev-ner
- Personer med manglende erfaring og/eller kunnskap om batteriet.
Barn må være under oppsyn og få opplæring for å sikre at de ikke leker med batteriet.
- Batteriet må ikke bli stående i laderen hele tiden. Ta batteriet ut av laderen ved lengre oppbevaring.
Fjern batteriet fra apparatene når disse ikke lenger skal brukes.
Tørk av batteriet som skal lagres, og oppbevar det på et lukket sted. Beskytt batteriet mot varme og direkte sollys. Uvedkommende personer og barn må ikke ha adgang til batteriet.
Dette avsnittet nevner alle grunnleggende sikkerhets- og varselhenvisningene som skal følges ved bruk av laderen. Les alle anvisningene!
■ Bruk apparatet bare forskriftsmessig, dvs. til lading av det angitte batteriet. Kun originale batterier fra AL-KO skal lades i laderen.
Før bruk skal hele apparatet, spesielt nettkabel og batterisporet, kontrolleres for skader. Apparatet må bare brukes i feilfri tilstand.
- Driv ikke apparatet i eksplosjons- og brannfarlige omgivelser.
- Driv apparatet kun innendørs, og utsett den ikke for våte omgivelser eller fuktighet.
Still alltid laderen opp på et godt ventilert sted på et underlag som ikke er brennbart, etter- som laderen blir varm under ladingen. Lufte- åpningene og apparatet må ikke tildekkes.
Før laderen kobles til, forsikre deg om at nettspenningen som angis under tekniske data tilsvarer den tilgjengelige spenningen.
■ Bruk bare nettkabelen til tilkobling av laderen, ikke til andre apparater. Bær ikke laderen ved å holde i nettkabelen. Trekk ikke strømstøpslet ut av stikkontakten ved å trekke i nettkabelen.
Beskytt nettkabelen mot varme, olje og skarpe kanter slik at den ikke påføres skader.
Laderen og batteriet må ikke brukes tilsmusset eller våt. Før bruk rengjør og tørk av apparatet og batteriet.
Ikke åpne lader eller batteri. Det er fare for strømstøt og kortslutning.
For din egen sikkerhets skyld må du sørge for at apparatet kun blir reparert av kvalifiserte fagfolk og at det kun blir brukt originale reservedeler.
- Apparatet må ikke brukes av uvedkommende personer, dette gjelder dog ikke hvis de er under oppsyn av en person som har ansvaret for sikkerheten deres eller har fått instruksjoner om hvordan apparatet skal brukes av denne. Uautoriserte personer er f.eks.:
- Personer (inklusive barn) med begrense-de fysiske, sensoriske eller mentale ev-ner
- Personer med manglende erfaring og/eller kunnskap om apparatet.
Barn må være under oppsyn og få opplæring for å sikre at de ikke leker med apparatet.
Tørk av apparatene som skal lagres, og oppbevar dem på et lukket sted. Uvedkommende personer og barn må ikke ha adgang til apparatet.
4 MONTERING
ADVARSEL!
Fare for alvorlige skader
Når en ufullstendig montert beskjæringsmaskin brukes, kan det oppstå alvorlige personskader.
■ Bruk beskjæringsmaskinen først når den er fullstendig montert.
Utfør en visuell kontroll før bruk for å kontrollere om beskjæringsmaskinen er fullstendig og at den ikke inneholder skadde, slitte eller løse komponenter. Sikkerhets- og beskyttelsesanordninger må være intakte.
FORSIKTIG! Fare for kuttsår.
Fjern batteriet før monteringen.
■ Bruk vernehansker ved montering av sagkjedet og sverdet.
4.1 Montering av beskjæringspåsats (01 – 02)
- Sett koblingen (01/2) på teleskopstangen (01/3), og skyv denne inn i beskjæringshodet (01/1) til anslag (01/a).
- Skru koblingen (02/1) til anslag i retning av beskjæringshodet (02/2) (02/a).
4.2 Forlenge/forkorte teleskopstangen (03)
Teleskopstangen (03/1) kan justeres trinnløst. Dermed kan lengden tilpasses slik det er nødvendig for arbeidet.
- Klemmeskruen (03/2) skrues opp (03/a) til klemmingen løsner.
- Forskyv teleskopstangen til ønsket lengde er stilt inn (03/b).
- Skru fast klemmeskruen.
4.3 Montere sverd og sagkjede (04 - 08)
FORSIKTIG!
Fare for personskader på sagkjedet
Skjærekantene på sagkjedet er svært skarpe slik at det kan oppstå kuttskader ved håndtering av sagkjedet. Vær oppmerksom før alle arbeider med sagkjedet:
■ Slå av apparatet og ta ut batteriet.
■ Bruk vernehansker.
- Festeskruen (04/1) på kjedehjuldekselet (04/2) løsnes (04/a). Ta av festeskruen og kjedehjuldekselet.
-
Løsne kjedestrammeskruen (05/1) med skrutrekkeren på unbrakonøkkelen. Kjedestrammeskruen skrus til kjedestrammetappen (05/2) befinner seg på bakre gjengeende (05/a).
-
Legg inn sagkjedet:
Sagtennene (06/1) på sagkjedet (06/2) som skal ligge oppe på sverdet, rettes inn i forhold til tuppen av sverdet (06/3) (06/a).
Merk: Sørg for riktig montert kjede!
■ Legg sagkjedet inn i sporet (06/4) på sverdet, og før helt rundt sverdet.
- Legg sverdet samt pålagt sagkjede inn i det åpne huset:
■ Legg sagkjedet (07/1) rundt drivkjedehju- let (07/2).
Innrett sverdet (07/3) slik at begge føringstappene (07/4) griper inn i det lange hullet (07/5) på sverdet.
Innrett sverdet slik at kjedestrammetappen (07/6) griper inn i et av de to kjedes-trammehullene (07/7).
Innrett sagkjedet slik at det ligger an i sporet på sverdet og drivkjedehjulet.
-
Legg kjeet (08/1) på, og sett inn festeskruen (08/2) og trekk til (08/a).
-
Stram sagkjedet (se Kapittel 4.4 "Stramme og slakke sagkjedet (09)", side 272).
4.4 Stramme og slakke sagkjedet (09)
- Stram sagkjedet ved hjelp av skrutrekkeren på unbrakonøkkelen:
Stram sagkjedet: Drei kjedestrammeskruen (09/1) med urviseren (09/a).
■ Slakk sagkjedet: Drei kjedestrammeskruen mot urviseren (09/b).
- Kontroller kjedespenning (se Kapittel 8.1 "Kontroller kjedespenning", side 274). Ev. gjenta foregående trinn.
4.5 Fyll på sagkjedeolje (10)
Sagkjedeoljen følger ikke med ved levering!
ADVARSEL!
Fare for skader på apparatet
Bruk av apparatet uten sagkjedeolje fører til skader på sagkjedet og sverdet.
■ Bruk aldri apparatet uten sagkjedeolje.
Fyll sagkjedeolje i oljetanken før arbeidet begynner, og kontroller oljenivået under arbeidet.
- Kontroller minst før hver gang arbeidet begynner om kjedesmøringen fungerer.
Livslengden og skjæreeffekten til sagkjedet er avhengig av optimal smøring. Under drift blir sagkjedet automatisk fuktet med olje.
ADVARSEL!
Fare for skader på apparatet
Bruk av gammel olje til kjedesmøring fører til for tidlig slitasje av sverdet og sagkjedet på grunn av metallrestene som oljen inneholder. I tillegg bortfaller produsentens garanti.
■ Bruk aldri gammel olje, men bare biologisk nedbrytbar sagkjedeolje.
ADVARSEL!
Fare for miljøskader
Bruk av mineralbasert olje for kjedesmøringen fører til alvorlige miljøskader.
■ Bruk aldri mineralbasert olje, men bare biologisk nedbrytbar sagkjedeolje.
Kontroller oljenivået før arbeidet begynner og ved batteriskifte, og fyll på sagkjedeolje etter behov:
- Kontroller oljenivået i nivåglasset (10/1) i oljetanken. Det må alltid være synlig olje. Minimalt og maksimalt oljenivå må ikke overskrides.
- Sett og hold beskjæringsmaskinen vannrett på et fast underlag.
- Rengjør apparatet rundt oljetanklokket (10/2).
- Skru av oljetanklokket.
MERK
- Fyll oljetanken med biologisk nedbrytbar sagkjedeolje. Kontroller oljenivået i nivåglasset i oljetanken. Ikke fyll på for mye!
- Skru oljetanklokket på igjen.
4.6 Sett på bæreselen på apparatet (19)
Den medfølgende bæreselen overfører lasten til overkroppen din.
- Heng bæreselen (19/2) over skulderen.
- Hekt karabinkroken til bæreselen i øyet (19/1) på apparatet.
- Ved å forskyve spennen justerer du lengden til bæreselen slik at du kan bære apparatet komfortabelt.
- Utfør noen arbeidsbevegelser med avslått apparat for å teste lengden på bæreselen. Tilpass lengden på bæreselen etter behov.
5 IGANGSETTING
5.1 Lade batteriet
Batteriet er delvis ladet. Lad opp batteriet helt etter første gangs bruk. Batteriet kan lades i enhver ladetilstand. Avbrutt lading skader ikke batteriet.
MERK
Følg den detaljerte informasjonen i de separate bruksanvisningene til batteri og lader.
5.2 Sette inn og ta ut batteriet (11)
Sette inn batteriet (11/a)
- Skyv batteriet (11/1) inn i batterisporet (11/2) til det går i lås.
Ta ut batteriet (11/b)
- Trykk og hold utløsertasten (11/3) på batteriet (11/1).
- Trekk ut batteriet.
6 BETJENING
FORSIKTIG!
Fare for forbrenning
Girkassen blir varm under driften.
6.1 Slå apparatet av og på (12)
Slå på apparatet
- Sett apparatet i arbeidsstilling.
- Trykk og hold utløserknappen (12/1) inne på basisapparatet (12/a).
- Trykk og hold på-av-bryteren (12/2).
- Slipp utløserknappen. Du trenger ikke å holde utløserknappen trykt etter at apparatet har startet. Utløserknappen skal bare hindre at apparatet starter utilsiktet.
Slå av maskinen
- Slipp på/-av-bryter (12/2).
Det er økt fare for fall når arbeidet foretas fra en høyere posisjon (f.eks. fra stige).
Arbeid alltid med apparatet fra bakken, og sørg for at du står sikkert.
■ Følg sikkerhetsanvisningene.
Stå slik at kutt kan utføres i mest mulig 90° vinkel til grenen (14/a).
■ Tykke grener sages av i seksjoner slik at du har bedre kontroll på nedslagsstedet (15/1).
Sag aldri inn i vulsten på grenansatsen for å forbedre sårhelbredelse og unngå forråtnelse (16).
Med treanslagsstoppet (17/1) trykkes beskjæringsmaskinen mot grenen (17/2) ved saging (17/a) for å stabilisere den på grenen.
Lag et avlastningskutt (18/a) på undersiden av grenen før du sager av grenen (18/b). Slik lar avrivning av barken samt vanskelig helbredende skader på treet seg forhindres. Avlastningskuttet skal ikke være dypere enn 1/3 av grenens tykkelse for å unngå at beskjæringsmaskinen klemmes fast.
■ Trekk alltid ut beskjæringsmaskinen fra grenen med roterende sagkjede for at den ikke skal klemmes fast.
Fare for kuttskader ved inngripen i skarpe og bevegelige apparatdeler samt i skjæreverktøyet.
Slå alltid av apparatet før vedlike-holds-, pleie- og rengjøringsarbeider. Ta ut batteriet.
■ Bruk alltid vernehansker ved vedlike-holds-, stelle- og rengjøringsarbeider.
8.1 Kontroller kjedespenning
FORSIKTIG! Fare for personskader på sagkjedet
Skjærekantene på sagkjedet er svært skarpe slik at det kan oppstå kuttskader ved håndtering av sagkjedet. Vær oppmerksom før alle arbeider med sagkjedet:
■ Slå av apparatet og ta ut batteriet.
■ Bruk vernehansker.
Kontroller kjedespenningen ofte siden nye sagkjeder øker i lengden.
- Sagkjedet trykkes ned litt for hånd for å kontrollere at
I kald tilstand: Sagkjedet er strammet riktig når den kan løftes 3 – 4 mm på midten av sverdet og kan trekkes gjennom for hånd. Ved driftstemperatur forlenger sagkjedet seg og henger ned.
Sagkjedets drivledd må ikke stikke ut av rillen på undersiden av sverdet - sagkjedet kunne ellers sprette av.
- Stram sagkjedet etter behov (se Kapittel 4.4 "Stramme og slakke sagkjedet (09)", side 272).
8.2 Kontrollere kjedesmøring
Kontroller funksjonen til den automatiske kjedesmøringen ved å slå på beskjæringsmaskinen og hold den på bakken med spissen rettet mot en kartong eller et papir.
ADVARSEL!
Fare for skader på apparatet
Berøring av bakken fører uunngåelig til at sagkjedet sløves.
Ikke la kjedet berøre bakken, og hold en sikkerhetsavstand på 20 cm.
Hvis et økende oljespor vises, fungerer kjedesmøringen feilfritt.
Hvis intet oljespor vises til tross for at oljetanken er full: Rengjør oljepåfyllingshullet i apparatet og sporet i sverdet (Rengjøre sverdet).
Hvis dette ikke løser problemet, vennligst kontakt vår ansvarlige kundeservice.
8.3 Sagkjede og sverd
8.3.1 Skifte sagkjede og sverd
Skifte sagkjede og sverd
Sagkjedet og sverdet er utsatt for stor slitasje. Skift sagkjedet og sverdet omgående når de ikke lenger sikrer en feilfri funksjon.
8.3.2 Vende sverdet
For å unngå at sverdet blir slitt på en side bør du snu det hver gang du skifter kjede.
8.3.3 Kvesse sagkjedet
FORSIKTIG!
Fare for personskader pga. tilbakeslag
Skadde eller feilaktig kvessede sagkjeder øker faren for tilbakeslag! Dette kan føre til store skader.
■ Rengjør sagkjedet regelmessig.
■ Kontroller sagkjedet regelmessig for skader, og skift det ut ved behov.
Når du ikke er vandt med kvessing av et sagkjede: Ta kontakt med kun-deservice.
Sagkjedet skal kvesses i følgende tilfeller:
■ Trestøv slynges opp i stedet for trespon.
■ Beskjæringsmaskinen må trykkes mot treet mens du skjærer.
For uerfarne brukere: Få en fagmann/kundeservice til å kvesse sagkjedet. Hvis du kvesser sagkjedet selv, overhold følgende verdier. Tilbehør får du hos forhandleren.
| Kjedetype Fildiameter Hodevinkel Underkutt- | vinkel | Hodehellings-vinkel (55°) | Dybdemål | ||
 |  |  |  | ||
 | Dreievinkel på verktøyet | Hellingsvinkel på verktøyet | Sidevinkel | ||
 |  |  | |||
| Oregon 91P033X 5/32" 30° 0° 80° 0,025" | |||||
 |  | ||||
| Dybdemål Filer | |||||
MERK
Ta av lite materiale ved kvessing!
Vi anbefaler bruken av et kjedeslipeapparat for å slipe sagkjedet.
8.3.4 Rengjøre sverdet
- Rengjør sverdet og sporet i sverdet samt oljeutløpsåpningen regelmessig.
- Fjern grat som er dannet av sagkjedet på sverdet med en flatfil.
9 OPPBEVARING
Etter bruk skal maskinen rengjøres grundig, og – hvis montert – sett på alle beskyttelsesdekslene igjen. Oppbevar maskinen på et tørt sted som kan låses og som er utenfor rekkevidden til barn.
Gjennomfør følgende arbeider før driftspauser som varer lenger enn 30 dager:
- Tøm oljetanken for sagkjedeolje.
- Ta av sagkjedet og sverdet, rengjør disse og spray med rustbeskyttelsesolje.
- Rengjør apparatet grundig og oppbevar det i et tørt rom.
ADVARSEL!
Fare for skader på apparatet
Uttørket/klebrig sagkjedeolje skader oljeførende komponenter ved lengre tids lagring.
Fjern sagkjedeoljen fra apparatet før lagring i lengre tid.
10 TRANSPORT
Utfør følgende tiltak før transport:
- Slå av maskinen.
- Ta ut batteriet fra apparatet.
- Pakk batteriet forskriftsmessig (se nedenfor).
MERK
Den nominelle effekten til batteriet/batteriene er mindre enn 100 Wh. Overhold derfor følgende transportmerknader!
Det medfølgende li-ion-batteriet er underlagt forskriftene til transport av farlig gods, kan dog transporteres under forenklede betingelser:
Batteriet kan transporteres av den private brukeren på veien uten ytterligere krav når det er riktig pakket inn i originalpakningen og transporten er i privat øyemed. ∅vre vekt-grenser for batterier som sendes separat, skal overholdes:
maks. 30 kg totalvekt per pakke ved transport med bil, jernbane og båt
- ingen øvre vektgrense ved lufttransport, men maks. 2 stk. per pakke
Ved antakelse om skader på batteriet (f.eks. hvis apparatet faller ned) er transport ikke tillatt.
Kommersielle brukere som utfører transporten i sammenheng med hovedbeskjeftigelsen (f.eks. leveranser av og til byggeplasser og demonstrasjoner), kan også gjøre denne forenklingen gjeldende.
I begge tilfellene må tiltak treffes for å forhindre frigjøring av innholdet. I andre tilfeller skal forskriftene til transport av farlig gods overholdes strengt! Ved manglende overholdelse kan senderen og transportøren stå overfor betydelige straffer.
Flere merknader om transport og forsendelse
- Transporter eller send litium-ion-batterier bare i uskadd tilstand.
■ Sikre apparatet slik at utilsiktet igangsetting forhindres under transport.
Sikre apparatet med en sterk ytterpakning (forsendelsesesken). Bruk originalemballasjen fra produsenten så langt som mulig.
Sørg for riktig merking og dokumentasjon av sendingen ved transport eller forsendelse (f.eks. med budservice eller spedisjon):
Ved transport med bil, jernbane og båt må det være satt på et advarselsklistermerke for når batteriet/batteriene ble vedlagt apparatet. Når batteriet/batteriene settes i apparatet, er det ikke nødvendig med advarselsklistermerket fordi den ytre emballasjen/originalemballasjen alltid må tilsvare bestemte forskrifter.
Ved lufttransport må et advarselsklistermerke settes på emballasjen. De øvre vektgrensene for batterier som sendes med apparatet skal overholdes: Maks. 5 kg batterivekt per pakke og maks. 2 stk. per pakke når batteriet/batteriene følger med apparatet.
Vi anbefaler deg å bruke en fagmann til klargjøring av forsendelsen. Vær også oppmerksom på eventuelle, mer detaljerte, nasjonale forskrifter.
11 AVFALLSHÄNDTERING
- Elektro- og elektronikkapparater hører ikke til i husholdningsavfallet, men skal tilføres atskilt for avfallshåndtering eller deponering.
■ Gamle batterier eller batteripakker som ikke er montert fast på det gamle apparatet, må tas av før overlevering. Avfallshåndteringen av disse reguleres av batteridirektivet.
Eiere eller brukere av elektro- og elektronikkapparater er forpliktet av lov til retur etter avsluttet bruk av apparatene.
■ Sluttbrukeren bærer egenansvar for sletting av personopplysninger på det gamle apparatet som deponeres.
Dette gjelder bare for apparater som er installert og solgt i EU-landene og som underligger kravene i EU-direktivet 2012/19/EU. I landene utenfor Den europeiske union kan avvikende bestemmelser for avfallsbehandling av elektro- og elektronikkapparater gjelde.
Merknad om batteridirektivet
■ Gamle batterier og batteripakker hører ikke til i husholdningsavfallet, men skal tilføres atskilt for avfallshåndtering eller deponering!
For sikkert henting av batterier og batteripakker fra elektromaskiner, og for informasjon om deres type eller kjemiske system, følg de videre angivelsene i betjenings- og monteringsanvisningen.
Eiere eller brukere av batterier og batteripakker er forpliktet av lov til retur etter avsluttet bruk av apparatene. Returen begrenser seg til innlevering av mengder som er vanlige i en husholdning.
Gamle batterier kan inneholde skadestoffer eller tungmetaller som kan skade miljøet og føre til helseskader. En vurdering av de gamle batteriene og bruken av resursene som de inneholder, bidrar til å beskytte disse to viktige områdene.
Symbolet med søppelspann med strek over betyr at batterier og batteripakker ikke kan kastes i husholdningsavfallet.
Hvis tegnene Hg, Cd eller Pb i tillegg finnes under søppelspannet, står dette for følgende:
■ Hg: Batteriet inneholder mer enn 0,0005 % kvikksølv
Cd: Batteriet inneholder mer enn 0,002 % kadmium
■ Pb: Batteriet inneholder mer enn 0,004 % bly Batteripakker og batterier kan leveres gratis inn på følgende steder.
■ offentlige avfallshändterings- eller innsamlingssteder (f.eks. kommunale renovasjonsstasjoner)
■ butikker som fører batterier og batteripakker
■ felles returforetak for retur av gamle apparater-batterier
■ produsentens returnottak (hvis denne ikke er en del av det felles retursystemet)
Dette gjelder bare for batteripakker og batterier som er solgt i EU-landene og som underligger kravene i EU-direktivet 2006/66/EF. I landene utenfor Den europeiske union kan avvikende bestemmelser for avfallsbehandling av batteripakker og batterier gjelde.
12 KUNDESERVICE/SERVICE
Ved spørsmål om garanti, reparasjon eller reservedeler henvend deg til det nærmeste AL-KO-serviceverkstedet.
Apparatdeler med skarpe kanter og bevegelige apparatdeler kan føre til skader.
■ Bruk alltid vernehansker ved vedlike-holds-, stelle- og rengjøringsarbeider.
| Feil Årsak Utbedring | ||
| Motoren går ikke. | Batteri er tomt. | Lad opp batteri. |
| Batteriet mangler eller sitter ikke korrekt. | Sett inn batteriet korrekt. | |
| Strømforsyningen er brutt. | ■ Ta ut batteriet. ■ Rengjør stikkontaktene. ■ Sett inn batteriet igjen. | |
| Motoren går ikke jevnt. | Av/på-bryter defekt. | Oppsøk AL-KO serviceverksted. |
| Sverd og sagkjede går varme. Røykut-vikling. | Sagkjedet er for stramt spent. | Kontroller kjede-spenning. Etter-stram sagkjede. |
| Oljetankener tom. | Fyll på sagkje-deolje. | |
| Oljepåfyl-lingshullet og/eller spo-ret i sverdet er tilsmus-set. | Rengjør oljepå-fyllingshullet og sporet i sverdet. | |
| Feil Årsak Utbedring | ||
| Motoren går, men sagkjetet beveger seg ikke. | Sagkjetet er for stramt spent. | Kontroller kjede-spenning. Etter-stram sagkjede. |
| Apparatfeil Oppsøk AL-KO serviceverksted. | ||
| I stedet for trestøv slyn-ges trespon opp. Beskjæringsmaski-nen må tryk-kes mot treet. | Sagkjetet er sløvt. | Kvess sagkjetet, eller oppsøk et AL-KO ser-viceverksted. |
| Apparatet vi-brerer unor-malt. | Apparatfeil Oppsøk AL-KO serviceverksted. | |
| Batteriets driftstid redu-seres betyde-lig. | Batteriets le-vetid er ut-løpt. | Bytt batteri. Bruk kun originaltilbehør fra produ-senten. |
| Batteriet kan ikke lades opp. | Batterikon-taktene er til-smusset. | Oppsøk AL-KO serviceverksted. |
| Defekt batte-ri eller lader. | Skift defekt bat-teri eller lader. Bruk kun origi-naltilbehør fra produsenten. | |
| Batteriet er for varmt. | La batteriet bli kaldt. | |
MERK
Ved feil som ikke er oppført i denne tabellen, eller som du ikke selv kan utbedre, må du kontakte vår kundeservice.
14 GARANTI
Vi utbedrer eventuelle material- eller produksjonsfeil på maskinen innenfor den lovmessige foreldelsesfristen for mangelskrav ved at vi velger å foreta en reparasjon eller levere et nytt produkt. Foreldelsesfristen fastlegges ut fra gjeldende lovgivning i landet hvor maskinen ble kjøpt.
Vår garanti gjelder kun ved:
■ overholdelse av bruksanvisningen
Sakkyndig behandling
■ Bruk av originale reservedeler
Garantien gjelder ikke ved:
■ Egenutførte reparasjonsforsøk
■ Egenutførte tekniske endringer
Ikke tiltenkt bruk
Lakkskader som skyldes normal slitasje
■ Slitasjedeler som på reservedelskortet er merket med xxxxxx (x) ramme
Garantitiden begynner å løpe med kjøpet til den første sluttbrukeren. Fakturadatoen er utslagsgivende. Ved garantikrav henvender du deg til din forhandler eller til nærmeste autoriserte kundeservice med denne garantierklæringen og den originale kvitteringen. De lovbestemte mangelfordringene fra kjøper overfor selger forblir uberørt gjennom denne erklæringen.
15 EC-SAMSVARSERKLÆRING
Herved erklærer vi at dette produktet, i denne utførelsen, er i samsvar med kravene i EU-direktivene, EU-sikkerhetsstandardene og de produktspesifikke standardene.
| Produkt | Produsent | Dokumentasjonsfullmektig |
| Batteridrevet beskjæringsmaskin | AL-KO Geräte GmbH | Andreas Hedrich |
| Ichenhauser Str. 14 | Ichenhauser Str. 14 | |
| Serienummer | D-89359 Kötz | D-89359 Kötz |
| Type | EU-direktiver | Harmoniserte standarder |
| CSA 2020 | 2006/42/EC | EN 60745-1:2009+A11:2010 |
| 2014/30/EU | EN 60745-2-13:2009+A1:2010 | |
| Lydeffektnivå | 2000/14/EC | EN 55014-1:2006+A1:2009+A2:2011 |
| EN ISO 3744 | 2011/65/EU | EN 55014-2:2015 |
| målt / garantert | Samsvarsvurdering | |
| 90,4 dB(A) / 92 dB(A) | 2000/14/EC vedlegg V |
Kötz, 01.08.2017
- Produktbeskrivelse 231
- Ibrugtagning 239
- Symboler og signalord
- FARE!
- BEMÆRK
- Beskyttelsesafdækning til styreskinnen
- Placér bæreselen på maskinen (19)
- Yderligere henvisninger til transport og forsendelse
- Symboler på redskapet
- Fylla på sågkedjeolja (10)
- Sikkerhet 267
- Igangsetting 273
- Betjening 273
- Arbeidsmåte og arbeidsteknikk (14 – 18) 274
- OM DENNE BRUKSANVISNINGEN
- Tegnforklaringer og signalord
- ADVARSEL!
- FORSIKTIG!
- PRODUKTBESKRIVELSE
- Leveransens omfang
- Fare for apparat- og batteriskader
- Symboler på maskinen
- Tiltenkt bruk
- Mulig og påregnelig feil bruk
- Restfarer
- Produktoversikt
- SIKKERHET
- Generelle sikkerhetsanvisninger for elektroverktøy
- El-sikkerhet
- Personsikkerhet
- Bruk og håndtering av elektroverktøyet
- Sikkerhet på arbeidsplassen
- Bruk og håndtering av batteridrevet verktøy
- Service
- Sikkerhetsanvisninger for kjedesager (EN 60745 del 2-13)
- Årsaker og unngåelse av tilbakeslag (EN 60745 del 2-13)
- Sikkerhetsanvisninger for beskjæringsmaskinen
- Arbeidsinstrukser (13)
- Vibrasjonsbelastning
- Fare pga. vibrasjon
- Støybelastning
- MONTERING
- Fare for alvorlige skader
- FORSIKTIG! Fare for kuttsår.
- Montering av beskjæringspåsats (01 – 02)
- Forlenge/forkorte teleskopstangen (03)
- Montere sverd og sagkjede (04 - 08)
- Fare for personskader på sagkjedet
- Stramme og slakke sagkjedet (09)
- Fyll på sagkjedeolje (10)
- Sagkjedeoljen følger ikke med ved levering!
- Fare for skader på apparatet
- Fare for miljøskader
- MERK
- Sett på bæreselen på apparatet (19)
- IGANGSETTING
- Lade batteriet
- Sette inn og ta ut batteriet (11)
- Sette inn batteriet (11/a)
- Ta ut batteriet (11/b)
- BETJENING
- Fare for forbrenning
- Slå apparatet av og på (12)
- Slå på apparatet
- Slå av maskinen
- Kontroller kjedespenning
- FORSIKTIG! Fare for personskader på sagkjedet
- Kontrollere kjedesmøring
- Sagkjede og sverd
- Skifte sagkjede og sverd
- Skifte sagkjede og sverd
- Vende sverdet
- Kvesse sagkjedet
- Fare for personskader pga. tilbakeslag
- Rengjøre sverdet
- OPPBEVARING
- TRANSPORT
- Flere merknader om transport og forsendelse
- AVFALLSHÄNDTERING
- Merknad om batteridirektivet
- KUNDESERVICE/SERVICE
- GARANTI
- Vår garanti gjelder kun ved:
- Garantien gjelder ikke ved:
- EC-SAMSVARSERKLÆRING
Merke : AL-KO
Modell : CSA 2020
Kategori : Sag
