CSA 2020 - Zaag AL-KO - Gratis gebruiksaanwijzing en handleiding

Merk	AL-KO
Model	CSA 2020
Producttype	Accustokzaag (stokzaag)
Voeding	Lithium-ion accu B50 Li (niet meegeleverd), aanbevolen lader C30 Li of TC30 Li
Nominale accuspanning	36 V (schatting)
Lengte van het zwaard	Ongeveer 25 cm (niet gespecificeerd)
Type ketting	Oregon 91P033X
Gegarandeerd geluidsvermogensniveau	92 dB(A)
Gemeten geluidsvermogensniveau	90,4 dB(A)
Type kettingolie	Biologisch afbreekbare kettingolie
Capaciteit olietank	Niet gespecificeerd
Belangrijkste functies	Snoeien van bomen vanaf de grond, takken zagen
Inbegrepen onderdelen	Gebruiksaanwijzing, schouderriem, inbussleutel/schroevendraaier, beschermkap
Garantie	Wettelijk volgens het aankoopland
Regelmatig onderhoud	Controleer kettingspanning, smering, reinig geleidingsrail, slijp ketting indien nodig
Veiligheid	Draag handschoenen, veiligheidsbril, helm, veiligheidsschoenen; houd 10 m afstand van elektriciteitsleidingen; niet gebruiken in de regen
Correct gebruik	Snoeien van stabiele bomen en struiken vanaf de grond, staand op stabiele ondergrond
Opslag	Droog, afgesloten, buiten bereik van kinderen; olie aftappen voor opslag >30 dagen

Veelgestelde vragen - CSA 2020 AL-KO

Welke accu wordt gebruikt met de CSA 2020?

De stokzaag is ontworpen voor de lithium-ion accu B50 Li (ref. 113559), niet meegeleverd. Gebruik uitsluitend deze accu.

Hoe schakel ik het apparaat in?

Druk eerst op de ontgrendelknop (14) op het basisapparaat, houd vervolgens de Aan/Uit-schakelaar (13) ingedrukt. Laat de ontgrendelknop los na het starten.

Waarom wordt de ketting heet en produceert het rook?

Dit kan komen door een te strakke ketting of een lege olietank. Controleer de spanning en het oliepeil. Als het probleem aanhoudt, reinig dan de olie-uitlaat en de groef van het zwaard.

Hoe span ik de zaagketting?

Gebruik de schroevendraaier op de inbussleutel om de kettingspinschroef (09/1) te draaien: rechtsom om te spannen, linksom om te ontspannen. De ketting moet in het midden van het zwaard koud 3 tot 4 mm kunnen worden opgetild.

Welke olie moet ik gebruiken voor de ketting?

Gebruik uitsluitend biologisch afbreekbare zaagkettingolie. Gebruik nooit gebruikte of minerale olie, dit beschadigt het apparaat en schaadt het milieu.

Kan ik de stokzaag op een ladder gebruiken?

Nee, het apparaat mag alleen vanaf de grond worden gebruikt met een stabiele positie. Gebruik op een ladder verhoogt het risico op vallen en ernstig letsel.

Welke veiligheidsafstand moet ik aanhouden ten opzichte van elektriciteitsleidingen?

Houd een minimale afstand van 10 meter tot bovengrondse elektriciteitsleidingen om elk risico op elektrocutie te voorkomen.

Hoe bewaar ik het apparaat langer dan 30 dagen?

Tap de olietank af, verwijder de ketting en het zwaard, reinig ze en bestrijk ze met roestwerende olie. Berg het apparaat op een droge, afgesloten plaats op, buiten bereik van kinderen.

Hoe vervang ik de zaagketting?

Draai de bevestigingsschroef van het pignonkapje los, verwijder het kapje, draai de pignonschroef los. Plaats de nieuwe ketting in de groef van het zwaard met de snijtanden naar boven gericht, monteer vervolgens het kapje en span de ketting. Draag beschermende handschoenen.

Wat te doen als de motor niet start?

Controleer of de accu is opgeladen en correct is geplaatst. Reinig indien nodig de contacten. Als het probleem aanhoudt, kan de schakelaar defect zijn; neem contact op met de AL-KO klantenservice.

GEBRUIKSAANWIJZING CSA 2020 AL-KO

1 Over deze gebruikershandleiding 47

1.1 Verklaring van pictogrammen en signaalwoorden 47

2 Productomschrijving 47

2.1 Inhoud van de levering 47

2.2 Symbolen op het apparaat 47

2.3 Veiligheids- en beveiligingsvoorzieningen.... 48

2.5 Mogelijk voorzienbaar foutief gebruik 48

2.6 Restrisico's 48

2.7 Productoverzicht 48

3 Veiligheid 49

3.1 Algemene veiligheidsinstructies voor elektrisch gereedschap 49

3.2 Elektrische veiligheid 49

3.3 Veiligheid van personen 49

3.4 Gebruik en behandeling van het elektrische gereedschap 49

3.5 Veiligheid op de werkplek.... 50

3.6 Gebruik en behandeling van het accugereedschap 50

3.7 Service 51

3.8 Veiligheid - Speciale eisen voor kettingzagen (EN 60745 deel 2-13) 51

3.9 Oorzaken van een terugslag en het voorkomen ervan (EN 60745 deel 2-13) 51

3.10 Veiligheidsinstructies voor hoogsnoeizagen 52

3.10.1 Werkinstructies (13) 52

3.10.2 Belasting door trillingen 52

3.10.3 Geluidsbelasting....53

3.10.4 Veiligheidsinstructies voor de accu 53

3.10.5 Veiligheidsinstructies voor de lader.... 54

4 Montage....54

4.1 Monteren van de snoeikop (01 - 02) 55

4.2 Verlengen/verkorten van de telescoopsteel (03) 55

4.3 Monteren van zaagblad en zaagketting (04 - 08).... 55

4.4 Spannen en ontspannen van de zaagketting (09).... 55

4.5 Kettingzaagolie bijvullen (10) 56

4.6 Draagriem aanbrengen op het apparaat (19).... 56

5 Ingebruikname 56

5.1 Accu laden.... 56

5.2 Accu plaatsen en verwijderen (11) 57

6 Bediening.... 57

6.1 Apparaat in- en uitschakelen (12) 57

7 Werkhouding en werktechniek (14 - 18)....57

8 Onderhoud en verzorging 57

8.1 Kettingspanning controlleren.... 57
8.2 Controleren van de kettingsmering 58
8.3 Zaagketting en zaagblad 58

8.3.1 Vervangen van de zaagketting en het zaagblad 58
8.3.2 Zaagblad omkeren 58
8.3.3 Zaagketting slijpen 58
8.3.4 Reinigen van het zaagblad 59

9 Opslag 59
10 Transport 59
11 Verwijderen....60
12 Klantenservice/service centre.... 61
13 Hulp bij storingen 61
14 Garantie 63
15 EG-verklaring van overeenstemming 63

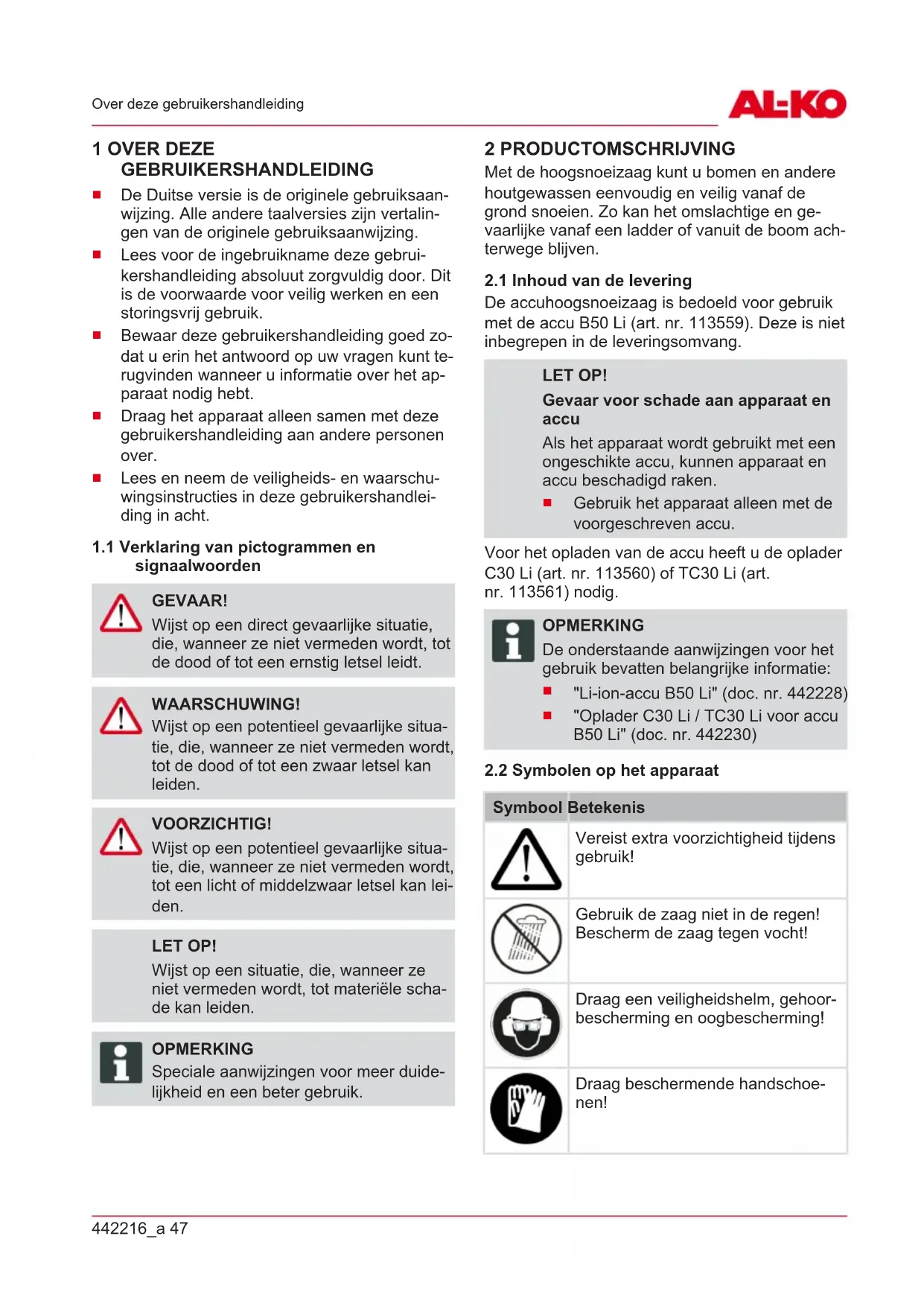

1 OVER DEZE GEBRUIKERSHANDLEIDING

De Duitse versie is de originele gebruiksaanwijzing. Alle andere taalversies zijn vertalingen van de originele gebruiksaanwijzing.
■ Lees voor de ingebruikname deze gebruikershandleiding absoluut zorgvuldig door. Dit is de voorwaarde voor veilig werken en een storingsvrij gebruik.
■ Bewaar deze gebruikershandleiding goed zodat u erin het antwoord op uw vragen kunt terugvinden wanneer u informatie over het apparaat nodig hebt.
Draag het apparaat alleen samen met deze gebruikershandleiding aan andere personen over.
■ Lees en neem de veiligheids- en waarschuwingsinstructies in deze gebruikershandleiding in acht.

1.1 Verklaring van pictogrammen en signaalwoorden

GEVAAR!

Wijst op een direct gevaarlijke situatie, die, wanneer ze niet vermeden wordt, tot de dood of tot een ernstig letsel leidt.

WAARSCHUWING!

Wijst op een potentieel gevaarlijke situa- tie, die, wanneer ze niet vermeden wordt, tot de dood of tot een zwaar letsel kan leiden.

VOORZICHTIG!

Wijst op een potentieel gevaarlijke situa- tie, die, wanneer ze niet vermeden wordt, tot een licht of middelzwaar letsel kan lei- den.

LET OP!

Wijst op een situatie, die, wanneer ze niet vermeden wordt, tot materiële schade kan leiden.

OPMERKING

Speciale aanwijzingen voor meer duidelijkheid en een beter gebruik.

Met de hoogsnoeizaag kunt u bomen en andere houtgewassen eenvoudig en veilig vanaf de grond snoeien. Zo kan het omslachtige en ge- vaarlijke vanaf een ladder of vanuit de boom achterwege blijven.

2.1 Inhoud van de levering

De accuhoogsnoeizaag is bedoeld voor gebruik met de accu B50 Li (art. nr. 113559). Deze is niet inbegrepen in de leveringsomvang.

LET OP!

Gevaar voor schade aan apparaat en accu

Als het apparaat wordt gebruikt met een ongeschikte accu, kunnen apparaat en accu beschadigd raken.

- Gebruik het apparaat alleen met de voorgeschreven accu.

Voor het opladen van de accu heeft u de oplader C30 Li (art. nr. 113560) of TC30 Li (art. nr. 113561) nodig.

OPMERKING

De onderstaande aanwijzingen voor het gebruik bevatten belangrijke informatie:

■ "Li-ion-accu B50 Li" (doc. nr. 442228)
■ "Oplader C30 Li / TC30 Li voor accu B50 Li" (doc. nr. 442230)

2.2 Symbolen op het apparaat

Symbool	Betekenis
	Vereist extra voorzichtigheid tijdens gebruik!
	Gebruik de zaag niet in de regen! Bescherm de zaag tegen vocht!
	Draag een veiligheidshelm, gehoor-bescherming en oogbescherming!
	Draag beschermende handschoe-nen!

Symbool Betekenis

Draag stevige schoenen!

Lees vóór ingebruikname de gebruiksaanwijzing!

Houd een afstand van 10 m ten op- zichte van stroomkabels!

2.3 Veiligheids- en beveiligingsvoorzieningen

Beschermkap van het zaagblad

Voor transport moet de beschermkap over het zaagblad en de zaagketting worden geschoven, om persoonlijk letsel en beschadiging van voor-werpen te voorkomen.

De hoogsnoeizaag is bedoeld om, vanaf de grond, vaststaande bomen en andere houtgewassen te snoeien. De gebruiker moet daarbij stevig op de grond staan (13).

Gebruik uitsluitend biologisch afbreekbare kettingzaagolie.

Een ander gebruik of een gebruik dat afwijkt van wat hier onder doelmatig gebruik wordt verstaan, wordt beschouwd als ondoelmatig.

De hoogsnoeizaag mag niet beroepsmatig worden gebruikt.

2.5 Mogelijk voorzienbaar foutief gebruik

■ Snoei nooit takken, die zich recht boven of onder een scherpe hoek ten opzichte van de gebruiker of overige personen bevinden.
■ Gebruik het apparaat nooit terwijl u op een ladder staat.
- Gebruik nooit meer dan één telescoopbuis, ook niet wanneer meerdere telescoopbuizen beschikbaar zijn.
■ Gebruik nooit afgewerkte olie of minerale olie.
- Gebruik het apparaat niet in omgevingen met een potentieel explosiegevaar.

2.6 Restrisico's

Ook bij doelmatig gebruik van het apparaat, resteert altijd een zeker restrisico dat niet kan worden uitgesloten. Uit de aard en de bouwwijze van het apparaat kunnen, afhankelijk van het gebruik, de volgende potentiële gevaren worden afgeleid:

Aanraking met rondvliegende zaagspanen en oliespray
Inademen van zaagstof en oliespray
■ Letsel door rondvliegende delen van de zaagketting
■ Snijletsel door de zaagketting

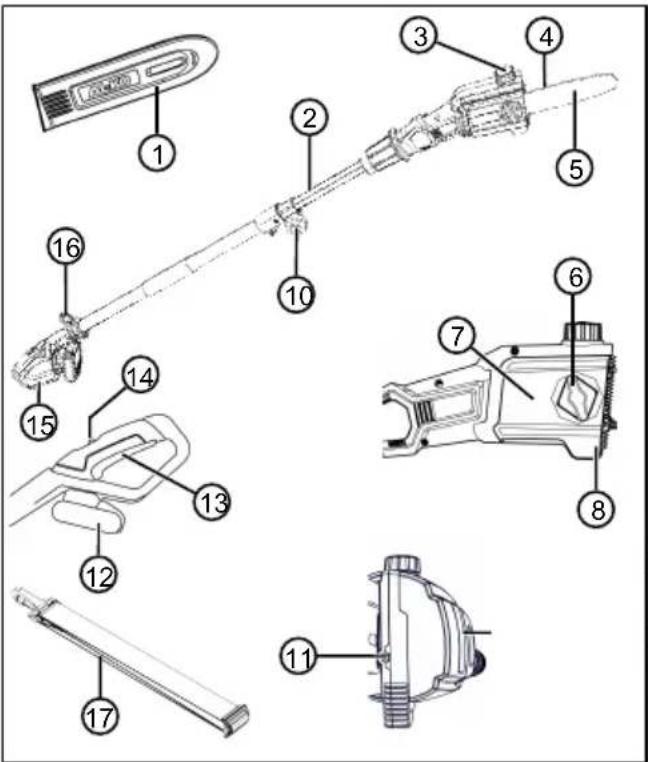

2.7 Productoverzicht

1 Beschermkap van het zaagblad

2 Telescoopstang

3 Vulopening van de olietank

4 Zaagketting

5 Zaagblad

6 Bevestigingsbout

7 Kettingwieldeksel

8 Boomklauw

9 Kijkglas olietank

Nr. Component

10 Klemschroef

11 Kettingspanschroef

12 Accu

13 Aan/uit-schakelaar

14 Ontgrendelknop

15 Greep

16 Oog voor draaggordel

17 Draagharnas

3 VEILIGHEID

3.1 Algemene veiligheidsinstructies voor elektrisch gereedschap

WAARSCHUWING!

Lees alle veiligheidsinstructies, werkinstructies, illustraties en technische gegevens waarmee dit elektrisch gereedschap is voorzien.

Het niet naleven van de onderstaande instructies kan elektrische schokken, brand en/of ernstig letsel veroorzaken.

Bewaar alle veiligheidsinstructies en aanwijzingen voor toekomstig gebruik.

De in de veiligheidsinstructies gebruikte term 'elektrisch gereedschap' heeft betrekking op elektrische gereedschappen die op netspanning werken (met netsnoer) en op elektrische gereedschappen die op accuspanning werken (zonder netsnoer).

3.2 Elektrische veiligheid

Vermijd lichaamscontact met geaarde oppervlakken zoals bij buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok wanneer uw lichaam is geaard.
Stel elektrisch gereedschap niet bloot aan regen of vocht. Wanneer er water in het elektrische gereedschap binnendringt, verhoogt dit de kans op een elektrische schok.

3.3 Veiligheid van personen

■ Wees oplettend en voer uw handelingen bewust uit. Ga voorzichtig te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap

wanneer u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Wanneer u een moment niet oplet, kan het elektrische gereedschap ernstig letsel veroorzaken.

Draag een persoonlijke beschermingsuitrusting en altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen, zoals stofmasker, veiligheidsschoenen met antislipzolen, veiligheidshelm of gehoorbescherming, afhankelijk van het type en gebruik van het elektrische gereedschap, vermindert het risico van letsel.
■ Voorkom dat het apparaat onbedoeld in gebruik wordt genomen. Controleer of het elektrische gereedschap is uitgeschakeld voordat u het op de stroomvoorziening en/of de accu aansluit, het optilt of draagt. Wanneer u bij het dragen van het elektrische gereedschap de vinger op de schakelaar hebt of het apparaat ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
■ Verwijder afstel- of schroefgereedschap voordat het elektrische gereedschap wordt ingeschakeld. Gereedschap of sleutels die in de draaibare onderdelen terecht komen, kunnen verwondingen veroorzaken.
■ Voorkom een abnormale lichaamshouding. Zorg ervoor dat u stevig staat en uw evenwicht kunt bewaren. Hierdoor kunt u het elektrische gereedschap in onverwachte situaties beter controleren.
Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of lange haren kunnen in bewegende onderdelen terecht komen.

3.4 Gebruik en behandeling van het elektrische gereedschap

■ Voorkom overbelasting van het elektrische gereedschap. Gebruik voor uw werkzaamheden het juiste elektrische gereedschap. Met het passende gereedschap werkt u beter en veiliger in het beschreven toepassingsgebied.
- Gebruik het elektrische gereedschap niet wanneer de schakelaar kapot is. Elektrisch gereedschap dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet worden gerepareerd.

■ Trek de stekker uit de contactdoos en/of verwijder de uitneembare accu voordat u instellingen aan het apparaat uitvoert, toebehoren vervangt of het elektrische gereedschap opruimt. Deze veiligheidsmaatregel voorkomt het onbedoeld starten van het elektrische gereedschap.
Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Het elektrische gereedschap mag niet worden gebruikt door personen die er niet mee vertrouwd zijn of die de instructies niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk als ze worden gebruikt door onervaren mensen.
Onderhoud elektrisch gereedschap en inzetgereedschap zorgvuldig. Controleer of bewegende delen goed werken en niet klemmen, of er delen gebroken zijn of zodanig beschadigd dat de werking van het elektrische gereedschap wordt belemmerd. Laat beschadigde onderdelen repareren voordat u het elektrische gereedschap gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrische gereedschappen.
Houd het snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijkanten blijft minder snel haken en is gemakkelijker in het gebruik.
- Gebruik het elektrische gereedschap, het toebehoren, inzetgereedschap enz. conform deze instructies. Neem hierbij de werkomstandigheden en de uit te voeren werkzaamheden in acht. Het gebruik van elektrisch gereedschap voor andere dan doelmatige toepassingen kan tot gevaarlijke situaties leiden.
Zorg dat de handgrepen en oppervlakken ervan droog, schoon en vrij van olie of vet blijven. Gladde handgrepen en oppervlakken ervan maken geen veilige bediening van het elektrische gereedschap in onverwachte situaties mogelijk.

3.5 Veiligheid op de werkplek

Zorg voor een schoon en goed verlicht werkbereik. Wanorde of een gebrek aan goede verlichting kunnen ongevallen veroorzaken.
■ Werk met het elektrische gereedschap niet in een explosiegevaarlijke omgeving met brandbare vloeistoffen, gassen of

stoffen. Elektrisch gereedschap veroorzaakt vonken, die de stof of dampen kunnen laten ontvlammen.

Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het elektrische gereedschap verliezen.

3.6 Gebruik en behandeling van het accugereedschap

Laad de accu's uitsluitend met opladers op die door de fabrikant worden aanbevolen. Door een oplader die voor een bepaald type accu's geschikt is, bestaat brandgevaar wanneer deze met andere accu's wordt gebruikt.
- Gebruik uitsluitend de hiervoor bedoelde accu's in het elektrische gereedschap. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
Houd de ongebruikte accu uit de buurt van paperclips, muntgeld, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een overbrugging van de contacten zouden kunnen veroorzaken. Kortsluiting tussen de accucontacten kan verbrandingen of vuur veroorzaken.
Bij verkeerd gebruik kan er vloeistof uit de accu lopen. Voorkom de aanraking hier-mee. Spoel direct af met water wanneer u er per ongeluk mee in contact komt. Wanneer de vloeistof in de ogen komt, moet er een arts worden geraadpleegd. Lekkende accuvloeistof kan huidirritaties of verbrandingen veroorzaken.
- Gebruik geen beschadigde of gewijzigde accu. Beschadigde of gewijzigde accu's kunnen zich onvoorspelbaar gedragen en brand, explosie of letsel veroorzaken.
Stel een accu niet bloot aan brand of hoge temperaturen. Brand of temperaturen van meer dan 130 °C kunnen een explosie veroorzaken.
Leef alle aanwijzingen voor het opladen na en laad de accu of het accugereedschap nooit buiten het in de gebruikershandleiding aangegeven temperatuurbereik op. Verkeerd opladen of laden buiten het toegestane temperatuurbereik kan de accu vernielen en het brandgevaar vergroten.

3.7 Service

Laat het elektrische gereedschap alleen door gekwalificeerd personeel en met originele reserveonderdelen repareren. Zo wordt gegarandeerd dat de veiligheid van het elektrische gereedschap behouden blijft.
Onderhoud beschadigde accu's in geen geval. Alle onderhoudswerkzaamheden aan de accu's moeten door de fabrikant of een geautoriseerde klantenservice worden uitgevoerd.

3.8 Veiligheid - Speciale eisen voor kettingzagen (EN 60745 deel 2-13)

Houd bij lopende zaag alle lichaamsdelen uit de buurt van de zaagketting. Controleer voor het starten van de zaag of de zaagketting niets aanraakt. Bij werkzaamheden met een kettingzaag kan een moment van onoplettendheid ertoe leiden dat kleding of lichaamsdelen door de zaagketting gegrepen worden.

Houd de kettingzaag altijd met uw rechterhand aan de achterste greep en uw linkerhand aan de voorste greep vast. De kettingzaag in omgekeerde werkhouding vasthouden, verhoogt het risico op letsels en mag niet toegepast worden.

Houd het elektrische gereedschap vast aan de geïsoleerde greepvlakken, omdat de zaagketting in aanraking kan komen met de eigen stroomkabel. Het contact van de zaagketting met een spanningvoerende kabel kan metalen apparaatonderdelen onder spanning zetten en tot een elektrische schok leiden.

Draag veiligheidsbril en gehoorbescherming. Overige bescherming voor hoofd, handen, benen en voeten wordt aanbevolen. Geschikte werkkleding vermindert het letselgevaar door rondvliegende spaanders en toevallig aanraken van de zaagketting.

■ Werk nooit vanuit een boom met de kettingzaag. Wanneer u vanuit een boom werkt, bestaat gevaar voor persoonlijk letsel.

Let altijd op een stabiele positie en gebruik de kettingzaag alleen wanneer u op een stevige, veilige en vlakke ondergrond staat. Gladde ondergrond of onstabiele standvlakken zoals op een ladder, kunnen leiden tot evenwichtsverlies of tot controle-verlies over de kettingzaag.

■ Houd er bij het knippen van een tak die onder spanning staat rekening mee dat deze terugveert. Wanneer de spanning in de houten vezels vrijkomt, kan de tak onder spanning de bedienende persoon raken en/of de kettingzaag aan de controle onttrekken.
■ Wees bijzonder voorzichtig bij het knippen van onderbegroeiing en jonge bomen. Het dunne materiaal kan verstrikt geraken in de zaagketting en tegen u slagen of u uit evenwicht brengen.
Draag de kettingzaag bij de voorste greep in uitgeschakelde toestand, de zaagketting van uw lichaam afgewend. Bij het transport of het opbergen van de kettingzaag moet de beschermkap altijd gebruikt worden. Zorgvuldige omgang met de kettingzaag vermindert de waarschijnlijkheid van een toevallige aanraking met de lopende zaagketting.
Volg de aanwijzingen voor de smering, de kettingspanning en het vervangen van toebehoren. Een foutief gespannen of gesmeerde ketting kan scheuren of het terugslagrisico verhogen.
Zorg dat de grepen droog, schoon en vrij van olie of vet blijven. Vette, olieachtige grepen zijn glibberig en leiden tot controle-verlies.
■ Zaag alleen hout. Gebruik de kettingzaag niet voor werkzaamheden waarvoor deze niet bedoeld is. Voorbeeld: gebruik de kettingzaag niet om plastic, metselwerk of bouwmaterialen die niet van hout zijn, te zagen. Het gebruik van de kettingzaag voor niet-reglementaire werkzaamheden kan tot gevaarlijke situaties leiden.

3.9 Oorzaken van een terugslag en het voorkomen ervan (EN 60745 deel 2-13)

Terugslag kan optreden wanneer het uiteinde van het zaagblad een voorwerp raakt of wanneer het hout buigt en de zaagketting in de snede vastklemt.

Een aanraking met het zaagbladuiteinde kan in veel gevallen tot een onverwachte, achterwaartse reactie leiden, waarbij het zaagblad naar boven en in de richting van de bedienaar wordt geslagen.

Wanneer de zaagketting aan de bovenkant van het zaagblad klem raakt, kan het blad hierdoor heftig in de richting van de bedienaar terugslaan.

Elke van deze reacties kan ertoe leiden dat u de controle over de zaag verliest en mogelijkkerwijze zware letsels oploopt. Vertrouw niet uitsluitend op de beveiligingen die in de kettingzaag zijn ingebouwd. Als gebruiker van een kettingzaag dient u verschillende maatregelen te treffen om ongevalen letselvrij te kunnen werken.

Een terugslag is het gevolg van een verkeerd of foutief gebruik van het elektrische gereedschap. Die kan vermeden worden door geschikte voorzorgsmaatregelen, zoals hierna beschreven:

Houd de zaag met beide handen vast, waarbij duimen en vingers de grepen van de kettingzaag omsluiten. Breng uw lichaam en de armen in een positie waarin u stand kunt houden tegen de terugslagkrachten. Mits hij/zij geschikte maatregelen treft, kan de bedienaar de optredende terugslagkrachten beheersen. Laat de kettingzaag nooit los.
Vermijd een abnormale lichamshouding en zaag niet boven schouderhoogte. Daardoor wordt een onbedoelde aanraking met het zaagbladuiteinde vermeden en een betere controle van de kettingzaag in onverwachte situaties mogelijk gemaakt.
- Gebruik altijd vervangbladen en zaagkettingen die de fabrikant voorschrijft. Foutieve vervangbladen kunnen de ketting doen scheuren en/of een terugslag veroorzaken.
Respecteer de aanwijzingen van de fabrikant voor het slijpen en het onderhoud van de zaagketting. Te lage dieptebegrenzers verhogen de neiging tot een terugslag.

3.10 Veiligheidsinstructies voor hoogsnoeizagen

3.10.1 Werkinstructies (13)

Hef de hoogsnoeizaag (13/1) tijdens het snoeien maximaal onder een hoek van 60° (13/2). Wanneer u snoeit onder een steilere hoek, begeeft u zich onvermijdelijk in een gebied, waarbinnen de afgezaagde takken omlaag kunnen vallen. Zorg ervoor dat u altijd buiten dit gebied staat.
Plan altijd vooraf wat uw vluchtweg zal zijn voor het ontwijken van omlaagvallende takken. Deze weg moet vrij zijn van obstakels, zoals afgezaagde takken of gladde plekken, die het ontwijken van takken kunnen hinderen.

Houd ten opzichte van omstanders, dieren, voorwerpen of gebouwen steeds een veiligheidsafstand aan, die minimaal 2,5-maal de lengte van de af te zagen tak bedraagt. Wanneer dit niet mogelijk is, moet de tak stuksgewijs worden afgezaagd.
■ Probeer nooit een tak door te zagen, waarvan de doorsnede groter is dan de lengte van het zaagblad.
■ Voorkom dat bewegende takken of voorwerpen door de zaagketting kunnen worden gegrepen. Schakel in een dergelijk geval de hoogsnoeier onmiddellijk uit.
■ Verwijder de accu uit het apparaat en schuif de beschermkap over de zaagketting bij:

Test-, afstel- en reinigingswerkzaamheden

■ Werkzaamheden aan het zaagblad en de zaagketting

■ Het achterlaten van het apparaat

Transport

Opslag

- Onderhouds- en reparatiewerkzaamheden

Gevaar

Houd steeds een veiligheidsafstand van 10 m aan ten opzichte van bovengrondse elektrici- teitsleidingen.

3.10.2 Belasting door trillingen

WAARSCHUWING! Gevaar als gevolg van trillingen

De werkelijke trillingsemissiewaarde tijdens het gebruik van het apparaat kan afwijken van de door de fabrikant opgegeven waarde. Let voor of tijdens het gebruik op de volgende factoren die van invloed zijn:

■ Wordt het apparaat gebruikt voor het beoogde gebruik?
Wordt het materiaal op de juiste wijze gesneden of verwerkt?
■ Bevindt het apparaat zich in een goede staat van gebruik?
Is het snijblad goed scherp en is het juiste snijblad ingebouwd?
Zijn de handgrepen en, indien nodig, optionele trillingsdempende handgrepen gemonteerd en zijn deze vast verbonden met het apparaat?

• Gebruik het apparaat alleen met het motor-toerental dat nodig is voor de uit te voeren werkzaamheden. Gebruik het maximale toerental zo min mogelijk om geluid en trillingen te beperken.
  Als gevolg van verkeerd gebruik en onderhoud kunnen de trillingen en het lawaai van het apparaat toenemen. Dit leidt tot schade aan de gezondheid. Schakel in dit geval het apparaat onmiddellijk uit en laat het repareren door een geautoriseerde servicewerkplaats.
  De mate van belasting als gevolg van trillingen is afhankelijk van de uit te voeren werkzaamheden of van de toepassing van het apparaat. Schat hem in en las voldoende pauzes in. Daardoor wordt de belasting door trillingen gedurende de volledige werktijd in belangrijke mate verminderd.
• Door een langer gebruik van het apparaat wordt de bediener blootgesteld aan trillingen, waardoor problemen kunnen ontstaan met de bloedsomloop ('dode vingers'). Om dit risico te verminderen, handschoenen dragen en de handen warmhouden. Wanneer een symptoom van 'dode vingers' wordt waargenomen, onmiddellijk medische hulp inroepen. Tot deze symptomen behoren: Gevoelloosheid, verlies van gevoeligheid, tintelingen, jeuk, pijn, vermindering van de kracht, verandering van kleur of van de conditie van de huid. Meestal worden deze symptomen waargenomen aan vingers, handen of polsen. Bij lage temperaturen neemt het gevaar toe.
  Las langere pauzes in tijdens uw werkdag, zodat u kunt herstellen van het geluid en van de trillingen. Plan uw werk zodanig dat het gebruik van apparaten die sterke trillingen veroorzaken, wordt verspreid over meerdere dagen.
  ■ Wanneer u een onaangenaam gevoel of een verkleuring van de huid tijdens het gebruik van het apparaat waarneemt aan uw handen, onderbreekt u het werk onmiddellijk. Las voldoende pauzes in. Zonder voldoende pauzes kan een trillingensyndroom ontstaan aan handen en armen.
  Minimaliseer het risico door uzelf zo min mogelijk bloot te stellen aan trillingen. Verzorg het apparaat volgens de aanwijzingen in de gebruiksaanwijzing.

Als het apparaat vaak wordt gebruikt, neemt u contact op met uw dealer om trillingsdempende accessoires (bijv. handgrepen) aan te schaffen.
- Gebruik het apparaat niet bij temperaturen onder 10 °C. Leg in een werkschema vast hoe de belasting door trillingen kan worden begrensd.

3.10.3 Geluidsbelasting

Een zekere geluidsbelasting door dit apparaat is onvermijdelijk. Plan luidruchtige werkzaamheden gedurende acceptabele en daarvoor geschikte tijden. Respecteer rusttijden en beperk de duur van het werk tot het minimum. Voor uw persoonlijke bescherming en ter bescherming van personen die zich in de buurt bevinden, moet geschikte gehoorbescherming worden gedragen.

3.10.4 Veiligheidsinstructies voor de accu

In dit gedeelte vindt u alle elementaire veiligheidsinstructies en waarschuwingen voor het gebruik van de accu. Lees de instructies!

Accu uitsluitend reglementair gebruiken, dit is voor apparaten met accuvoeding van de firma AL-KO. Accu alleen laden met de daarvoor bestemde AL-KO lader.
■ Nieuwe accu voor ingebruikname eerst uit de originele verpakking halen.
De accu voor ingebruikname volledig opladen en daarvoor altijd de voorgeschreven oplader gebruiken. De instructies in deze gebruiksaanwijzing voor het laden van de accu opvolgen.
- Gebruik de accu niet in omgevingen waar gevaar voor explosie en brand bestaat.
■ Stel de accu niet bloot aan water en vocht wanneer u de accu in het apparaat gebruikt.
De accu beschermen tegen hitte, olie en vuur, zodat ze niet beschadigd wordt en er geen elektrolyt kan vrijkomen.
■ De accu niet stoten of werpen.
De accu niet vuil of nat gebruiken. Voor gebruik de accu met een droge, schone doek reinigen en drogen.
Accu niet openen, uit elkaar halen of slopen. Er bestaat gevaar voor elektrocutie en kort-sluiting.
- Deze accu mag niet worden gebruikt door onbevoegden, behalve wanneer ze onder toezicht staan van een voor hun veiligheid verantwoordelijke persoon of wanneer ze in-

structies hebben gekregen hoe ze de accu moeten gebruiken. Onbevoegde personen zijn bijv.:

• Personen (met inbegrip van kinderen) met beperkte fysieke, sensorische of geestelijke capaciteiten
• Personen die geen ervaring met en/of geen kennis over de accu hebben.

■ Kinderen mogen niet alleen in de buurt van de accu komen om te garanderen dat ze niet met de accu spelen.
De accu mag niet langdurig aan de oplader gekoppeld blijven. Bij langdurige opslag accu van de oplader loskoppelen.
Accu uit het apparaat verwijderen wanneer het niet wordt gebruikt.
De ongebruikte accu droog en op een afgesloten plaats opslaan. Bescherm de accu tegen hitte en rechtstreekse zonnestraling. Onbevoegde personen en kinderen mogen geen toegang tot de accu krijgen.

3.10.5 Veiligheidsinstructies voor de lader

In deze paragraaf worden alle basis veiligheids- en waarschuwingsinstructies opgesomd, die bij het gebruik van de lader moeten worden gerespecteerd. Lees de instructies!

• Gebruik het apparaat uitsluitend reglementair, dit is voor het opladen van de vermelde accu. Uitsluitend originele accu's van AL-KO met de lader laden.
  ■ Voor elk gebruik het volledige apparaat en vooral het netsnoer en de accuschacht op beschadigingen controleren. Gebruik het apparaat alleen wanneer het in perfecte staat is.
• Gebruik het apparaat niet in omgevingen waar gevaar voor explosie en brand bestaat.

• Gebruik het apparaat enkel binnen en stel het niet bloot aan water en vocht.
  De oplader altijd op een goed verlucht en niet brandbaar oppervlak plaatsen, omdat hij bij het opladen warm wordt. De ventilatie-openingen vrijhouden en het apparaat niet afdekken.
  ■ Voor het aansluiten van de lader controleren of de in de technische gegevens vermelde netspanning beschikbaar is.

• Het netsnoer uitsluitend gebruiken voor het aansluiten van de oplader, niet voor andere doeleinden. De oplader niet aan het netsnoer optillen, en de stekker niet door trekken aan het snoer uit het stopcontact trekken.
  ■ Het netsnoer beschermen tegen hitte, olie en scherpe kanten, zodat het niet beschadigd raakt.
  De oplader en accu niet vuil of nat gebruiken. Voor gebruik het apparaat en de accu reinigen en drogen.
  ■ Oplader en accu niet openen. Er bestaat gevaar voor elektrocutie en kortsluiting.
  ■ Laat het apparaat voor uw eigen veiligheid alleen door gekwalificeerd personeel en met originele reserveonderdelen repareren.

• Dit apparaat mag niet worden gebruikt door onbevoegden, behalve wanneer ze onder toezicht staan van een voor hun veiligheid verantwoordelijke persoon of wanneer ze instructies hebben gekregen hoe ze het apparaat moeten gebruiken. Onbevoegde personen zijn bijv.:
• Personen (met inbegrip van kinderen) met beperkte fysieke, sensorische of geestelijke capaciteiten
• Personen die geen ervaring met en/of geen kennis over het apparaat hebben.
  ■ Kinderen mogen niet alleen in de buurt van de accu komen om te garanderen dat ze niet met het apparaat spelen.
  Ongebruikte apparaten droog en op een afgesloten plaats opslaan. Onbevoegde personen en kinderen mogen geen toegang tot het apparaat krijgen.

4 MONTAGE

WAARSCHUWING!

Gevaar voor zwaar letsel

Door het gebruik van een hoogsnoeizaag waarvan niet alle onderdelen zijn gemonteerd, kan zwaar letsel worden veroorzaakt.

• Gebruik de hoogsnoeizaag uitsluitend, wanneer alle onderdelen zijn gemonteerd.
  ■ Voer voor elk gebruik een visuele controle uit, om te controleren of de hoogsnoeizaag compleet is, geen beschadigingen heeft of versleten of losgeraakte onderdelen bevat. De veiligheids- en beschermingsvoorzieningen moeten intact zijn.

VOORZICHTIG! Gevaar voor snijletsel.

Bij het monteren van de zaagketting, kunnen de scherpe randen snijletsel veroorzaken.

■ Verwijder de accu voor het monteren van de ketting.
Draag veiligheidshandschoenen bij de montage van de zaagketting en het zaagblad.

4.1 Monteren van de snoeikop (01 - 02)

1. Steek de koppeling (01/2) op de telescoopsteel (01/3) en schuif deze tot aan de aanslag (01/a) in de snoeikop (01/1).
2. Schroef de koppeling (02/1) tot aan de aanslag richting de snoeikop (02/2) (02/a).

4.2 Verlengen/verkorten van de telescoopsteel (03)

De telescoopsteel (03/1) kan traploos worden versteld. Zo kunt u de lengte precies zo aanpassen, als nodig is voor de beoogde werkzaamheden.

1. Draai de klembout (03/2) los (03/a), tot de klemming is opgeheven.
2. Verschuif de telescoopsteel, tot de gewenste lengte is ingesteld (03/b).
3. Draai de klembout weer vast.

4.3 Monteren van zaagblad en zaagketting (04 - 08)

VOORZICHTIG! Letselgevaar door zaagketting

De snijranden van de zaagketting zijn zeer scherp en kunnen, bij het hanteren van de zaagketting snijletsel veroorzaken. Denk voor alle werkzaamheden aan de kettingzaag aan het volgende:

■ Schakel het apparaat uit en verwijder altijd de accu.
Draag veiligheidshandschoenen.

1. Draai de bevestigingsschroef (04/1) van het kettingwieldeksel (04/2) los (04/a). Verwijder de bevestigingsschroef en het kettingwieldeksel.

2. Draai de kettingspanschroef (05/1) los met de schroevendraaier aan de inbussleutel. Draai zo lang aan de kettingspanschroef, tot de spanpen (05/2) zich aan het achterste ein-de van het schroefdraad bevindt (05/a).

3. Leg de zaagketting om het zaagblad:

De tanden (06/1) van de zaagketting (06/2) moeten aanliggen bovenop het zaagblad en moeten richting het zaagbladeinde (06/3) wijzen (06/a).
Opmerking: Let erop, dat de ketting op juiste wijze is gemonteerd!
Leg de zaagketting in de groef (06/4) van het zaagblad en draai deze volledig om het zaagblad.

1. Leg het zaagblad met gemonteerde zaagketting in de geopende behuizing:

Leg de zaagketting (07/1) om het kettingwiel (07/2).
Plaats het zaagblad (07/3) zo, dat beide geleidepennen (07/4) door het sleufgat (07/5) in het zaagblad steken.
Plaats het zaagblad zo, dat de kettingspanpen (07/6) door een van beide kettingspangaten (07/7) steekt.
Plaats de zaagketting zo, dat deze geheel aanligt in de groef van het zaagblad en rond het kettingwiel.

1. Plaats het kettingdeksel (08/1) en de bevestigingsschroef (08/2) en draai de schroef vast (08/a).
2. Spannen van de zaagketting (zie Hoofdstuk 4.4 "Spannen en ontspannen van de zaagketting (09)", pagina 55).

4.4 Spannen en ontspannen van de zaagketting (09)

1. Span de zaagketting, gebruik hiervoor de schroevendraaier aan de inbussleutel:

■ Zaagketting spannen: Draai de kettingspanschroef (09/1) rechtsom (09/a).
■ Zaagketting ontspannen: Draai de kettingspanschroef linksom (09/b).

1. Controleren van de kettingspanning (zie Hoofdstuk 8.1 "Kettingspanning controleren", pagina 57). Herhaal, indien nodig, de hierboven vermelde stappen.

4.5 Kettingzaagolie bijvullen (10)

In uitleveringstoestand is het apparaat NIET gevuld met kettingzaagolie!

LET OP!

Kans op schade aan het apparaat

Bij gebruik van het apparaat zonder kettingzaagolie raken de zaagketting en het zaagblad beschadigd.

• Gebruik het apparaat nooit zonder kettingzaagolie.
  Vul voor aanvang van de werkzaamheden de olietank met kettingzaagolie en controleer het oliepeil regelmatig gedurende de werkzaamheden.
  ■ Controleer minimaal voor elke start van de werkzaamheden of de kettingsmering correct functioneert.

De levensduur en de zaagcapaciteit van de zaagketting zijn afhankelijk van een optimale smering. Tijdens gebruik wordt de zaagketting automatisch bevochtigd met olie.

LET OP!

Kans op schade aan het apparaat

Bij gebruik van afgewerkte olie voor de kettingsmering, zorgen de metaaldeeltjes die hierin zijn opgenomen voor een extra hoge slijtage aan het zaagblad en de zaagketting, zodat deze vroegtijdig versleten raken. Bovendien vervalt hierdoor de garantie van de fabrikant.

- Gebruik nooit afgewerkte olie, maar uitsluitend biologisch afbreekbare kettingzaagolie.

LET OP!

Gevaar voor milieuschade

Het gebruik van minerale olie voor de kettingsmering leidt tot ernstige milieuschade.

- Gebruik nooit minerale olie, maar uitsluitend biologisch afbreekbare kettingzaagolie.

Controleer het oliepeil elke keer voor aanvang van de werkzaamheden en elke keer bij het verwisselen van de accu en vul, indien nodig, kettingzaagolie bij:

1. Controleer het oliepeil in het kijkglas (10/1) van de olietank. Er moet altijd olie te zien zijn. Het minimale en het maximale oliepeil mogen niet worden onder- resp. overschreden.
2. Zet de hoogsnoeizaag horizontaal op een stevige ondergrond en houd deze vast.
3. Reinig het gebied rondom de vuldop van de olietank (10/2).
4. Schroef de vuldop van de olietank.

OPMERKING

• Gebruik een trechter om het bijvullen te vergemakkelijken.
  Er mag geen vuil in de olietank terechtkomen.

• Vul de tank met biologisch afbreekbare kettingzaagolie. Controleer daarbij het oliepeil in het kijkglas van de olietank. Laat de olietank niet overstromen!

• Draai de vuldop weer vast op de olietank.

4.6 Draagriem aanbrengen op het apparaat (19)

De bijgeleverde draagriem brengt de belasting over op uw bovenlichaam.

1. Draagriem (19/2) over uw schouder hangen.
2. Karabijnhaak van de draagriem in het oog (19/1) van het apparaat haken.
3. Door de gesp te verschuiven, de lengte van de draagriem zodanig aanpassen dat u het apparaat gemakkelijk kunt dragen.
4. Enkele werkbewegingen uitvoeren met het uitgeschakelde apparaat, om de lengte van de draagriem te testen. Lengte van de draagriem aanpassen, indien nodig.

5 INGEBRUIKNAME

5.1 Accu laden

De meegeleverde accu is gedeeltelijk opgeladen. De accu moet voor het eerste gebruik compleet worden opgeladen. De accu kan in elke wille-keurige laadtoestand worden opgeladen. Het is niet slecht voor de accu als het opladen wordt onderbroken.

OPMERKING

Neem de gedetailleerde gegevens uit de meegeleverde gebruiksaanwijzing van de accu en de oplader in acht.

5.2 Accu plaatsen en verwijderen (11)

Accu plaatsen (11/a)

1. Schuif de accu (11/1) in de accu-uitsparing (11/2), tot deze vastklikt.

Accu verwijderen (11/b)

1. De ontgrendelingsknop (11/3) op de accu (11/1) indrukken en ingedrukt houden.
2. Accu eruit trekken.

6 BEDIENING

VOORZICHTIG!

Gevaar voor verbranding

Tijdens het gebruik wordt het transmissiehuis heet.

■ Raak het transmissiehuis niet aan.

6.1 Apparaat in- en uitschakelen (12)

Apparaat inschakelen

1. Breng het apparaat in werkpositie.
2. Druk de ontgrendelingsknop (12/1) op het apparaat in en houd deze ingedrukt (12/a).
3. Druk de aan/uit-schakelaar (12/2) in en houd deze ingedrukt.
4. Laat de ontgrendelingsknop los. Zodra het apparaat loopt, is het niet meer nodig de ontgrendelingsknop ingedrukt te houden. De ontgrendelingsknop dient ervoor het onbedoeld starten van de kettingzaag te verhinderen.

Apparaat uitschakelen

1. Aan/uit-schakelaar (12/2) loslaten.

7 WERKHOUDING EN WERKTECHNIEK (14 - 18)

WAARSCHUWING!

Verhoogd gevaar voor vallen

Er bestaat verhoogd gevaar voor vallen als het werk wordt uitgevoerd vanuit een verhoogde positie (bijv. ladder).

■ Werk altijd vanaf de grond met het apparaat en zorg er daarbij voor dat u veilig staat.
■ Volg de veiligheidsinstructies op.

Ga zo staan dat de snede, zoveel mogelijk, in een hoek van 90° ten opzichte van de tak kan worden uitgevoerd (14/a).

■ Zaag dikke takken stuksgewijs af, zodat u meer controle heeft over de plaats waar deze stukken neervallen (15/1).
■ Zaag nooit in de verdikking van de takaanzet, om de heling van de wond optimaal te laten verlopen en aantasting ervan te voorkomen (16).
■ Duw de hoogsoeier met de boomklauw (17/1) tegen de tak (17/2) (17/a), om de zaag tegen de tak te stabiliseren.
Maak voordat u de tak afzaagt (18/b) eerst een insnede (18/a) in de onderkant van de tak. Zo voorkomt u dat de bast afscheurt en een moeilijk helende wond aan de boom ontstaat. De insnede mag niet dieper zijn dan 1/3 van de takdikte, om te voorkomen dat de hoogsnoeier vastgeklemd raakt.
■ Trek de hoogsnoeizaag altijd met draaiende zaagketting uit de tak, zodat deze niet klem kan raken.

8 ONDERHOUD EN VERZORGING

WAARSCHUWING!

Gevaar voor snijletsel

Gevaar voor snijletsel als gevolg van contact met scherpe en bewegende de- len van het apparaat, zoals het snijblad.

Schakel voorafgaand aan onderhouds-, verzorgings- en reinigingswerkzaamheden altijd het apparaat uit. Verwijder de accu.
Draag bij onderhouds-, verzorgingsen reinigingswerkzaamheden altijd beschermende handschoenen.

8.1 Kettingspanning controlleren

VOORZICHTIG!

Letselgevaar door zaagketting

De snijranden van de zaagketting zijn zeer scherp en kunnen, bij het hanteren van de zaagketting snijletsel veroorza- ken. Denk voor alle werkzaamheden aan de kettingzaag aan het volgende:

Schakel het apparaat uit en verwijder altijd de accu.
Draag veiligheidshandschoenen.

Controleer de kettingspanning regelmatig, want nieuwe zaagkettingen rekken nog iets uit.

1. Trek de zaagketting met de hand iets vooruit en controleer daarbij:

In koude toestand: De zaagketting is correct gespannen wanneer deze in het midden van het zaagblad nog ca. 3 tot 4 mm kan worden opgetild en met de hand gemakkelijk kan worden doorgetrokken. Bij de bedrijfstemperatuur wordt de zaagketting langer en hangt deze iets door.
De geleiderelementen van de zaagketting mogen aan de onderkant van het zaagblad niet uit de groef komen, de zaagketting zou dan los kunnen schieten.

1. Indien nodig, span de zaagketting (zie Hoofdstuk 4.4 "Spannen en ontspannen van de zaagketting (09)", pagina 55).

8.2 Controleren van de kettingsmering

Controleer de werking van de automatische kettingsmering door de hoogsnoeizaag aan te zetten en het uiteinde te richten naar een karton of een stuk papier op de ondergrond.

LET OP!

Kans op schade aan het apparaat

Contact tussen de zaagketting en de grond leidt onvermijdelijk tot een stompe ketting.

■ Voorkom contact tussen de ketting en de grond en houd steeds een veiligheidsafstand van 20 cm aan!

1. Apparaat inschakelen.
2. Wijs met de punt van het zaagblad richting een op de grond liggend stuk karton of papier.

■ Wanneer zich bij deze test een steeds duidelijker wordend oliespoor vormt, werkt de automatische oliesmeerfunctie correct.
■ Wanneer zich, ondanks een volle olietank, geen oliespoor vormt: Reinig de olietoevoeropening in het apparaat en de groef in het zaagblad (Reinigen van het zaagblad).

Mocht dit het probleem niet verhelpen, neem dan contact op met onze klantenservice.

8.3 Zaagketting en zaagblad

8.3.1 Vervangen van de zaagketting en het zaagblad

Vervangen van de zaagketting en het zaagblad

De zaagketting en het zaagblad worden blootgesteld aan aanzienlijke slijtage. Vervang de zaagketting en het zaagblad direct als een storingsvrije werking niet langer gewaarborgd blijkt.

8.3.2 Zaagblad omkeren

Om eenzijdige slijtage van het zaagblad te voorkomen, moet dit bij elke kettingvervanging worden omgekeerd.

8.3.3 Zaagketting slijpen

VOORZICHTIG!

Letselgevaar door terugslag

Bij een beschadigde of foutief geslepen zaagketting is het terugslagrisico groter! Dit kan leiden tot ernstig letsel.

■ Reinig de zaagketting regelmatig.
■ Controleer de zaagketting regelmatig op beschadigingen en vervang deze, indien nodig.
■ Wanneer u niet weet hoe u een zaagketting moet slijpen: Neem dan contact op met de klantenservice.

De zaagketting moet in de volgende situaties worden geslepen:

■ Wanneer in plaats van spanen alleen nog zaagsel wordt uitgestoten.
■ Wanneer de hoogsnoeizaag tijdens het zagen door het hout heen moet worden gedrukt.

Voor onervaren gebruikers: laat de zaagketting slijpen door een vakman/klantenservice. Wanneer u de zaagketting zelf slijpt, dient u de volgende waarden in acht te nemen. Accessoires zijn verkrijgbaar via de vakhandel.

Kettingtype Vijldiameter Kophoek	Ondersnij-	hoek	Kophellings-hoek (55°)	Dieptemaat

Kettingtype Vijldiameter Kophoek Ondersnij-			hoek	Kophellings-hoek (55°)	Dieptemaat
		Draaihoek van het ge-reedschap	Hellingshoek van het ge-reedschap	Zijwaartse hoek
Oregon 91P033X 5/32" 30° 0° 80° 0,025"
Dieptemaat Vijl

OPMERKING

Neem bij het slijpen zo min mogelijk materiaal weg!

Om uw zaagketting te slijpen, raden wij het gebruik van een kettingslijpapparaat aan.

8.3.4 Reinigen van het zaagblad

1. Reinig met regelmaat het zaagblad, de groef in het zaagblad en de olietoevoeropening.
2. Verwijder de braam, die de zaagketting mogelijk aan het zaagblad heeft achtergelaten, met behulp van een platte vijl.

9 OPSLAG

Na elk gebruik het apparaat grondig reinigen en – indien beschikbaar – alle veiligheidsafdekkingen aanbrengen. Apparaat op een droge, afsluitbare plaats en buiten het bereik van kinderen bewaren.

Voor aanvang van onderbrekingen in het gebruik die langer duren dan 30 dagen, moeten de volgende werkzaamheden worden uitgevoerd:

1. Leeg de olietank voor de kettingzaagolie.
2. De zaagketting en het zaagblad afnemen, reinigen en insmeren met corrosiewerende olie.
3. Reinig het apparaat grondig en bewaren deze in een droge ruimte.

LET OP!

Kans op schade aan het apparaat

Opgedroogde/vastgekleefde kettingzaagolie brengt bij langer durende opslag schade toe aan olievoerende onderdelen.

Verwijder voorafgaand aan langdurige opslag altijd de kettingzaagolie uit het apparaat.

10 TRANSPORT

Voer voor het begin van het vervoer de volgende maatregelen uit:

1. Apparaat uitschakelen.
2. Accu verwijderen uit het apparaat.
3. Accu verpakken volgens de voorschriften (zie hieronder).

OPMERKING

De nominale energie van de accu(s) bedraagt minder dan 100 Wh. Neem de volgende transportrichtlijnen in acht!

De gemonteerde Li-ion accu is onderhevig aan de wet inzake gevaarlijke goederen, maar kan eenvoudig worden getransporteerd:

Door de privégebruiker kan de onbeschadigde accu zonder bijkomende voorwaarden openbaar worden getransporteerd, voor zover ze individueel verpakt is en voor privé transportdoeleinden dient. De maximale gewichtsgrenzen voor apart verzonden accu's moeten worden aangehouden:

max. 30 kg totaal gewicht per pakket tijdens het vervoer over de weg, het spoor en water
- geen maximale gewichtsgrens bij luchtvervoer maar max. 2 stuks per pakket

■ Wanneer een beschadiging van de accu wordt vermoed, (bijv. door het laten vallen van het apparaat) is het vervoer niet toege-staan.
■ Commerciële gebruikers, die het transport in het kader van hun hoofdactiviteit uitvoeren (bijv. leveringen van en naar werven of demonstraties), kunnen ook van deze vereenvoudigde maatregel gebruik maken.

In beide hierboven vermelde gevallen moeten absoluut voorzorgsmaatregelen worden genomen om te voorkomen dat de inhoud wordt gemorst. In andere gevallen moeten de voorschriften van de bepaling inzake gevaarlijke goederen absoluut in acht worden genomen! Bij het niet in acht nemen kunnen de afzender en eventueel ook de vervoerder boetes opgelegd krijgen.

Bijkomende instructies voor transport en verzending

• Transporteer of verzend de lithium-ion accu's alleen in onbeschadigde toestand!
  ■ Verpak het apparaat zo dat het onbedoeld starten van het apparaat tijdens het transport onmogelijk is.
  ■ Verpak het apparaat in een sterke externe verpakking (transportdoos). Gebruik indien mogelijk de originele verpakking van de fabrikant.
  Zorg voor de juiste identificatie en documentatie van de zending tijdens het vervoer of de verzending (bijv. door een pakketdienst of expeditiebedrijf):

Tijdens het transport over de weg, het spoor en water moet op de verpakking een waarschuwingsetiket zijn aangebracht, wanneer de accu(s) zich bij het apparaat bevinden. Als de accu(s) in het apparaat zijn geplaatst of zijn ingebouwd, is geen waarschuwingsetiket vereist, omdat de buitenste verpakking/originele verpakking al moet voldoen aan bepaalde voorschriften.
Voor het vervoer door de lucht moet in elk geval een waarschuwingsetiket op de verpakking zijn aangebracht. De maximale gewichtsgrenzen voor accu's die samen met het apparaat worden verzon-

den, moeten worden aangehouden: max. 5 kg accugewicht per pakket en max. 2 stuks per pakket, als de accu(s) zich bij het apparaat bevinden.

■ Neem vooraf inlichtingen of een transport met de door u gekozen transporteur mogelijk is, en breng duidelijke instructies op uw pakket aan.

Wij bevelen aan om een specialist in gevaarlijke goederen bij de voorbereiding van de verzending te betrekken. Neem ook eventuele verdere nationale voorschriften in acht.

11 VERWIJDEREN

Advies over de wetgeving inzake elektrische en elektronische apparaten (ElektroG)

■ Oude elektrische en elektronische apparaten horen niet thuis bij het huis-houdelijke afval, maar moeten gescheiden worden aangeboden of verwijderd!
- Gebruikte batterijen of accu's, die niet vast in het apparaat ingebouwd zijn, moeten voor de verwijdering worden gedemonteerd! De recycling ervan wordt door de batterijwetgeving beheerst.
Bezitters of gebruikers van elektrische en elektronische apparatuur zijn wettelijk tot teruggave na gebruik verplicht.
De eindgebruiker is verantwoordelijk voor het wissen van zijn persoonlijke gegevens op het te verwijderen gebruikte apparaat!

Het symbool van de afvalemmer met de schuine streep erdoor betekent, dat elektrische en elektronische gebruikte apparaten niet via het gewoon afval mogen worden verwijderd.

Elektrische en elektronische apparaten kunnen op de volgende verzamelpunten gratis worden afgegeven:

■ Openbare recycling- en verzamelpunten (bijv. milieuparken)
■ Verkooppunten van elektrische apparatuur (vast en online), voor zover handelaren tot terugname verplicht zijn of deze vrijwillig aanbieden.

Deze voorschriften zijn alleen voor toepassing op apparaten die in landen van de Europese Unie geïnstalleerd en verkocht werden en die beant- woorden aan de Europese richtlijn 2012/19/EU. In landen buiten de Europese Unie kunnen afwij-

kende voorschriften gelden voor het verwijderen van afgedankte elektrische en elektronische apparaten.

Over de batterijwetgeving (in Duitsland: BattG)

• Gebruikte batterijen en accu's horen niet bij het gewone afval, maar moeten afzonderlijk worden weggedaan!
  Zie de gebruikershandleiding om tot een veilige verwijdering van batterijen of accu's uit het elektrische apparaat over te kunnen gaan en voor informatie over het type of het chemisch systeem.
  Bezitters of gebruikers van batterijen en accu's zijn wettelijk tot teruggave na gebruik verplicht. De teruggave is beperkt tot de normale huishoudelijke hoeveelheden.

Gebruikte batterijen kunnen schadelijke stoffen of zware metalen bevatten, die het milieu en de gezondheid schade kunnen toebrengen. Het hergebruiken van gebruikte batterijen en het opnieuw gebruiken van de grondstoffen draagt bij tot het behoud van deze belangrijke goederen.

Het symbool van de afvalemmer met de schuine streep erdoor betekent, dat gebruikte batterijen en accu's niet via het gewoon afval mogen worden verwijderd.

Wanneer ook de vermelding Hg, Cd of Pb onder de afvalemmer is aangebracht, betekent dit het volgende:

■ Hg: de batterij bevat meer dan 0,0005 % kwik
Cd: de batterij bevat meer dan 0,002 % cadmium
Pb: de batterij bevat meer dan 0,004 % lood Accu's en batterijen kunnen op de volgende verzamelpunten gratis worden afgegeven:
■ Openbare recycling- en verzamelpunten (bijv. milieuparken)
■ Verkooppunten van batterijen en accu's
■ Een verzamelpunt van het gemeenschappelijke recycling systeem voor gebruikte apparaten en batterijen
■ Een verzamelpunt van de fabrikant (indien hij geen lid is van het gemeenschappelijke recycling systeem)

Deze voorschriften zijn alleen voor toepassing op accu's en batterijen die in landen van de Europese Unie verkocht werden en die beantwoorden aan de Europese richtlijn 2006/66/EU. In landen

buiten de Europese Unie kunnen afwijkende be- palingen voor de recycling van accu's en batterij- en gelden.

12 KLANTENSERVICE/SERVICE CENTRE

Voor vragen over garantie, reparatie of reserve-onderdelen kunt u contact opnemen met het dichtstbijzijnde AL-KO service centre.

Deze vindt u op internet op het volgende adres: www.al-ko.com/service-contacts

13 HULP BIJ STORINGEN

VOORZICHTIG! Risico op letsel

Onderdelen met scherpe randen en draaiende onderdelen kunnen letsel veroorzaken.

Draag bij onderhouds- en reinigingswerkzaamheden altijd beschermende handschoenen!

Storing Oorzaak Oplossing
Motor draait niet.	Accu is leeg.	Accu opladen.
	Accu ont-breekt of accu is niet goed ge-plaatst.	Accu correct plaatsen.
	De voeding is onderbro-ken.	■ Verwijder de accu.■ Reinig de contactpun-ten.■ Plaats de accu weer.
Motor loopt met onder-brekingen	In/uit-scha-kelaar is de-fect.	Bezoek een AL-KO-servicepunt.

Storing Oorzaak Oplossing

Het zaagblad en de zaagketting draaien warm. Rookontwikkeling.	De zaagketting is te strak ge-spannen.	Controleer de kettingspanning. Zaagketting dan naspannen.
	De olietank is leeg.	Vul ketting-zaagolie bij.
	De olietoevoeropening en/of de groef in het zaagblad zijn/is ver-vuild.	Reinig de olie-toevoeropening en de groef in het zaagblad.
De motor draait, maar de zaagketting beweegt niet.	De zaagketting is te strak ge-spannen.	Controleer de kettingspanning. Zaagketting dan naspannen.
	Storing in het apparaat	Bezoek een AL-KO-servicepunt.
In plaats van spanen wordt alleen nog zaagsel uitge-stoten. De hoogsoei-zaag moet door het hout worden ge-duwd.	De zaagketting is stomp.	Slijp de zaagketting of bezoek een AL-KO-servicepunt.
Apparaat trilt meer dan normaal.	Storing in het apparaat	Bezoek een AL-KO-servicepunt.
Het vermogen van de accu neemt duidelijk af.	Levensduur van de accu is afgelopen.	Accu vervan-gen. Gebruik alleen originele toebehoren van de fabrikant.
Accu kan niet worden opge-laden.	Accucontac-ten zijn vuil.	Bezoek een AL-KO-servicepunt.
	Accu of opla-der defect.	Vervang de ac-cu of oplader. Gebruik alleen originele toebe-horen van de fa-brikant.
	Accu is te warm.	Laat de accu af-koelen.

OPMERKING

Neem contact op met onze klantenservice bij storingen die niet in deze tabel staan vermeld of die u niet zelf kunt oplossen.

14 GARANTIE

Eventueel binnen de wettelijke termijn voor aansprakelijkheid optredende materiaal- of fabricagefouten van het apparaat worden naar eigen oordeel door ons verholpen, hetzij door reparatie of door levering van een vervangend apparaat. De geldende termijn voor aansprakelijkheid hangt in elk geval af van de wetgeving in het land waarin het apparaat werd aangeschaft.

Onze garantie geldt alleen bij:

■ naleving van deze gebruikershandleiding
■ Deskundig gebruik
■ Gebruik van originele reserveonderdelen

De garantie vervalt bij:

■ Eigenhandig uitgevoerde reparatiepogingen
Eigenhandig aangebrachte technische wijzigingen
- Gebruik voor andere doeleinden dan het gebruiksdoel

Van de garantie zijn uitgesloten:

■ lakschade opgetreden als gevolg van normaal gebruik
■ Slijtageonderdelen die op de reserveonderdelenkaart met een kader xxxxxxx (x) zijn aangeduid De garantietermijn begint bij de aanschaf door de eerste eindgebruiker. Maatgevend is daarbij de datum op de kassabon. Ga met deze garantieverklaring en de originele kassabon naar uw dealer of naar de dichtstbijzijnde klantenservice. Deze verklaring laat het vorderingsrecht van de koper jegens de verkoper wegens defecten aan het apparaat onverlet.

15 EG-VERKLARING VAN OVEREENSTEMMING

Wij verklaren hiermee dat dit product in de vorm die op de markt verkocht wordt, voldoet aan de eisen van de geharmoniseerde EU-richtlijnen en van de EU-veiligheidsnormen en aan de productspecifieke normen.

Product

Accuhoogsnoeizaag

Serienummer

G4990012

Type

CSA 2020

Geluidsvermogensniveau

EN ISO 3744

gemeten / gegarandeerd 90,4 dB(A) / 92 dB(A)

Fabrikant

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 Kötz (D)

EU-richtlijnen

2006/42/EC

2014/30/EU

2000/14/EC

2011/65/EU

Beoordeling van conformi- teit

2000/14/EC bijlage V

Gemachtigde documentatie

Andreas Hedrich

Ichenhauser Str. 14

89359 Kötz (D)

Geharmoniseerde normen

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:2015

Kötz, 1-8-2017

Wolfgang Hergeth

Managing Director

TRADUCTION DE LA NOTICE D'UTILISATION ORIGINALE

Table des matières

Saskaņotie standarti

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:2015
