CSA 2020 - Žaga AL-KO - Brezplačna navodila za uporabo

Znamka	AL-KO
Model	CSA 2020
Vrsta izdelka	Baterijski obrezovalnik (motorna žaga na drogu)
Napajanje	Litij-ionska baterija B50 Li (ni priložena), priporočen polnilnik C30 Li ali TC30 Li
Nazivna napetost baterije	36 V (ocena)
Dolžina vodila verige	Približno 25 cm (ni navedeno)
Tip verige	Oregon 91P033X
Zajamčena raven zvočne moči	92 dB(A)
Izmerjena raven zvočne moči	90,4 dB(A)
Tip olja za verigo	Biološko razgradljivo olje za verigo
Prostornina rezervoarja za olje	Ni navedeno
Glavne funkcije	Obrezovanje dreves s tal, rezanje vej
Vključeni deli	Navodila za uporabo, naramnica, šestrobni ključ/izvijač, zaščitni pokrov
Garancija	Zakonska v skladu z državo nakupa
Redno vzdrževanje	Preverite napetost verige, mazanje, očistite vodilo, nabrusite verigo po potrebi
Varnost	Nosite rokavice, očala, čelado, varnostne čevlje; upoštevajte 10 m oddaljenost od daljnovodov; ne uporabljajte v dežju
Pravilna uporaba	Obrezovanje stabilnih dreves in grmov s tal, stoje na stabilnih tleh
Skladiščenje	Suho, zaprto, izven dosega otrok; izpraznite olje za shranjevanje >30 dni

Pogosto zastavljena vprašanja - CSA 2020 AL-KO

Katera baterija se uporablja s CSA 2020?

Obrezovalnik je predviden za litij-ionsko baterijo B50 Li (ref. 113559), ki ni priložena. Uporabljajte izključno to baterijo.

Kako vklopim napravo?

Najprej pritisnite gumb za odklenitev (14) na osnovni napravi, nato držite pritisnjeno stikalo Vklop/Izklop (13). Po zagonu spustite gumb za odklenitev.

Zakaj se veriga segreva in se kadi?

To je lahko posledica preveč napete verige ali praznega rezervoarja za olje. Preverite napetost in nivo olja. Če težava vztraja, očistite odprtino za iztok olja in utor vodila.

Kako napnem rezalno verigo?

Uporabite izvijač na šestrobni ključ, da zavrtite vijak zobnika verige (09/1): v smeri urinega kazalca za napenjanje, v nasprotni smeri za popuščanje. Verigo je treba v hladnem stanju dvigniti 3–4 mm na sredini vodila.

Katero olje uporabiti za verigo?

Uporabljajte izključno biorazgradljivo olje za rezalno verigo. Nikoli ne uporabljajte rabljenega ali mineralnega olja, saj bi to poškodovalo napravo in škodovalo okolju.

Ali lahko obrezovalnik uporabljam na lestvi?

Ne, napravo je treba uporabljati samo s tal s stabilnim položajem. Uporaba na lestvi povečuje tveganje padca in hudih poškodb.

Kolikšno varnostno razdaljo moram upoštevati od daljnovodov?

Upoštevajte najmanjšo razdaljo 10 metrov od nadzemnih daljnovodov, da se izognete nevarnosti električnega udara.

Kako shraniti napravo za več kot 30 dni?

Izpraznite rezervoar za olje, odstranite verigo in vodilo, ju očistite in premažite s protirjavnim oljem. Napravo shranite na suhem in zaprtem mestu, izven dosega otrok.

Kako zamenjam rezalno verigo?

Popustite pritrdilni vijak pokrova zobnika, odstranite pokrov, popustite vijak zobnika. Namestite novo verigo v utor vodila z rezalnimi zobmi obrnjenimi navzgor, nato namestite pokrov in napnite verigo. Nosite zaščitne rokavice.

Kaj storiti, če motor ne zažene?

Preverite, ali je baterija napolnjena in pravilno vstavljena. Po potrebi očistite kontakte. Če težava vztraja, je stikalo morda okvarjeno; obrnite se na servis AL-KO.

NAVODILA ZA UPORABO CSA 2020 AL-KO

2.3 Varnostne naprave in zaščita 124

2.4 Namenska uporaba 124

2.5 Možna predvidljiva napačna raba.... 124

2.6 Preostala tveganja.... 124

3.1 Splošni varnostni napotki za električna orodja 125

3.2 Električna varnost.... 125

3.3 Varnost oseb 125

3.4 Uporaba in ravnanje z električnim orodjem 125

3.5 Varnost na delovnem mestu.... 126

3.6 Uporaba in ravnanje z akumulatorskim orodjem 126

3.7 Servis 126

3.8 Varnostni napotki za verižne žage (EN 60745, del 2-13) 126

3.9 Vzroki in preprečevanje povratnega udarca (EN 60745, del 2-13) 127

3.10 Varnostni napotki za višinski obvejevalnik 127

3.10.1 Napotki za delo (13) 127

3.10.2 Obremenitve zaradi vibracij.... 128

3.10.3 Obremenitev zaradi hrupa.... 128

3.10.4 Varnostni napotki za akumulatorsko baterijo.... 128

3.10.5 Varnostni napotki za polnilnik 129

4 Montaža 130

4.1 Montaža nastavka višinskega obvejevalnika (01–02) 130

4.2 Podaljševanje/skrajševanje teleskopskega ročaja (03).... 130

4.3 Montaža meča in verige žage (04–08).... 130

4.4 Napenjanje in popuščanje verige (09).... 131

4.5 Dolivanje olja za verige žage (10) 131

4.6 Pritrditev nosilnega pasu na napravo (19).... 131

5 Zagon.... 131

5.1 Napolnite akumulatorsko baterijo 131

5.2 Vstavljanje in odstranjevanje akumulatorske baterije (11) 132

8 Vzdrževanje in nega 132

8.1 Kontrola napetosti verige žage.... 132
8.2 Preverjanje mazanja verige žage 133
8.3 Veriga žage in meč.... 133

8.3.1 Zamenjava verige žage in meča 133
8.3.2 Obračanje meča 133
8.3.3 Ostrenje verige žage 133
8.3.4 Čiščenje meča.... 134

9 Skladiščenje.... 134
10 Transport 134
11 Odstranjevanje.... 135
12 Servisna služba/servis 136
13 Pomoč pri motnjah.... 136
14 Garancija 138
15 Izjava ES o skladnosti.... 138

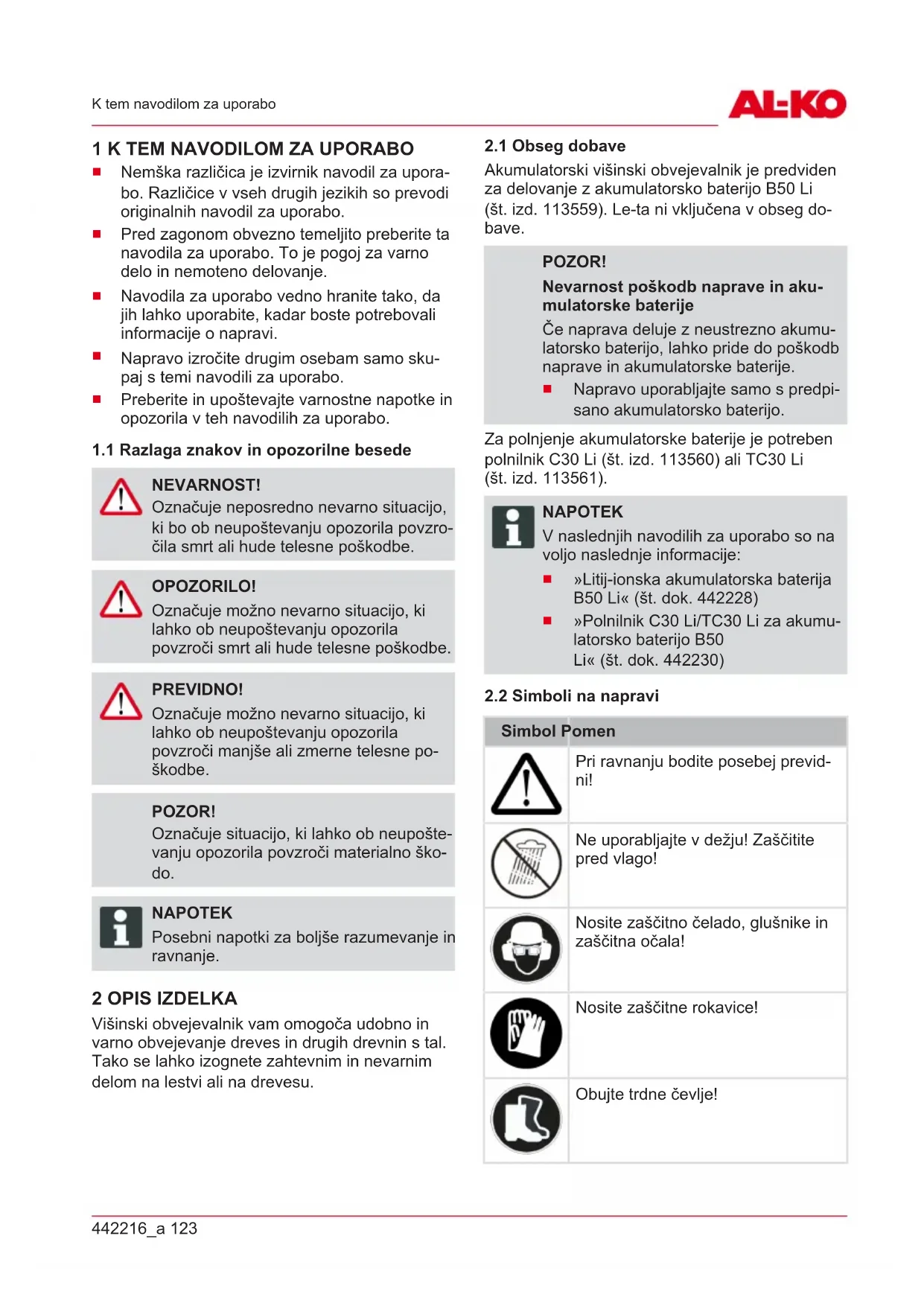

1 K TEM NAVODILOM ZA UPORABO

Nemška različica je izvirnik navodil za uporabo. Različice v vseh drugih jezikih so prevodi originalnih navodil za uporabo.
Pred zagonom obvezno temeljito preberite ta navodila za uporabo. To je pogoj za varno delo in nemoteno delovanje.
Navodila za uporabo vedno hranite tako, da jih lahko uporabite, kadar boste potrebovali informacije o napravi.
Napravo izročite drugim osebam samo skupaj s temi navodili za uporabo.
■ Preberite in upoštevajte varnostne napotke in opozorila v teh navodilih za uporabo.

1.1 Razlaga znakov in opozorilne besede

NEVARNOST!

Označuje neposredno nevarno situacijo, ki bo ob neupoštevanju opozorila povzročila smrt ali hude telesne poškodbe.

OPOZORILO!

Označuje možno nevarno situacijo, ki lahko ob neupoštevanju opozorila povzroči smrt ali hude telesne poškodbe.

PREVIDNO!

Označuje možno nevarno situacijo, ki lahko ob neupoštevanju opozorila povzroči manjše ali zmerne telesne poškodbe.

POZOR!

Označuje situacijo, ki lahko ob neupoštevanju opozorila povzroči materialno škodo.

NAPOTEK

Posebni napotki za boljše razumevanje in ravnanje.

2 OPIS IZDELKA

Višinski obvejevalnik vam omogoča udobno in varno obvejevanje dreves in drugih drevnin s tal. Tako se lahko izognete zahtevnim in nevarnim delom na lestvi ali na drevesu.

2.1 Obseg dobave

Akumulatorski višinski obvejevalnik je predviden za delovanje z akumulatorsko baterijo B50 Li (št. izd. 113559). Le-ta ni vključena v obseg do-bave.

POZOR!

Nevarnost poškodb naprave in aku- mulatorske baterije

Če naprava deluje z neustrezno akumulatorsko baterijo, lahko pride do poškodb naprave in akumulatorske baterije.

■ Napravo uporabljajte samo s predpisano akumulatorsko baterijo.

Za polnjenje akumulatorske baterije je potreben polnilnik C30 Li (št. izd. 113560) ali TC30 Li (št. izd. 113561).

NAPOTEK

V naslednjih navodilih za uporabo so na voljo naslednje informacije:

»Litij-ionska akumulatorska baterija B50 Li« (št. dok. 442228)
»Polnilnik C30 Li/TC30 Li za akumulatorsko baterijo B50 Li« (št. dok. 442230)

2.2 Simboli na napravi

Simbol Pomen

Pri ravnanju bodite posebej previdni!

Ne uporabljajte v dežju! Zaščitite pred vlago!

Nosite zaščitno čelado, glušnike in zaščitna očala!

Nosite zaščitne rokavice!

Obujte trdne čevlje!

Simbol Pomen

Pred zagonom preberite navodila za uporabo!

Upoštevajte odmik 10 m od prevodnih delov!

2.3 Varnostne naprave in zaščita

Zaščitni pokrov meča

Pred transportom je treba na meč in verigo žage namestiti zaščitni pokrov, da se preprečijo telesne poškodbe oseb in gmotna škoda.

2.4 Namenska uporaba

Višinski obvejevalnik je namenjen obvejevanju stoječih dreves in druge drevnine s tal. Uporabnik mora pri tem trdno stati na tleh (13).

Uporabljati je dovoljeno samo biološko razgradljivo olje za verigo žage.

Uporaba, ki ni v skladu s tukaj opisano namensko uporabo, velja za neustrezno.

Višinskega obvejevalnika ni dovoljeno uporabljati v poklicne namene.

2.5 Možna predvidljiva napačna raba

■ Ne režite vej, ki so neposredno nad uporabnikom ali drugimi osebami ali v ostrem kotu nad njimi.
■ Naprave ne uporabljajte, ko stojite na lestvi.
■ Uporabite samo eno podaljševalno cev, tudi će so na voljo dodatne podaljševalne cevi.
■ Ne uporabljajte starih ali mineralnih olj.
■ Naprave ne uporabljajte v eksplozijsko nevarnih okoljih.

2.6 Preostala tveganja

Tudi pri strokovni uporabi naprave vedno ostane- jo določena preostala tveganja, ki jih ni mogoče izključiti. Iz vrste in zgradbe naprave je mogoče izpeljati naslednje možne nevarnosti skladno z vsako posamezno uporabo:

■ stik z letečo žagovino in oljnim prahom,
■ vdihavanje delcev žagovine in oljnega prahu,
■ telesne poškodbe zaradi letečih delcev verige žage,
■ ureznine na verigi žage.

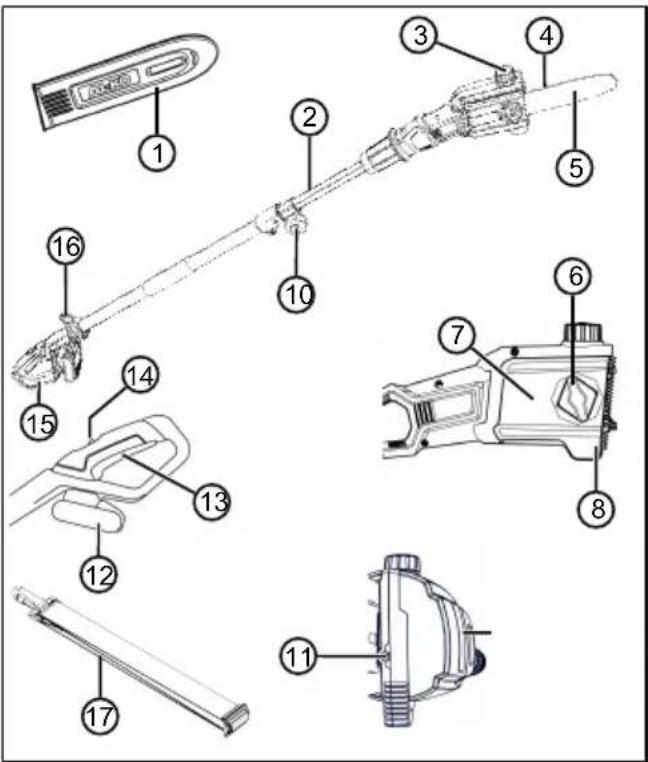

2.7 Pregled izdelka

1 Zaščitni pokrov meča

2 Teleskopska palica

3 Odprtina za polnjenje rezervoarja za olje

4 Veriga žage

5 Meč

6 Pritrdilni vijak

7 Pokrov verižnika

8 Ostroga

9 Kontrolno okence rezervoarja za olje

10 Vpenjalni vijak

11 Vijak za napenjanje verige

12 Akumulatorska baterija

13 Stikalo za vklop/izklop

14 Sprostitveni gumb

15 Ročaj

16 Ušesce za nosilni pas

17 Nosilni pas

3 VARNOST

3.1 Splošni varnostni napotki za električna orodja

OPOZORILO!

Preberite vse varnostne napotke, navodila, risbe in tehnične podatke, s katerimi je to električno orodje opremljeno.

V primeru neupoštevanja naslednjih navodil lahko pride do električnega udara, požara in/ali hudih poškodb.

Vse varnostne napotke in navodila shranite za uporabo v prihodnje.

Izraz »električno orodje«, ki se uporablja v varnostnih napotkih, se nanaša na električno orodje z omrežnim napajanjem (z napajalnim kablom) in na električno orodje z akumulatorskim napajanjem (brez napajalnega kabla).

3.2 Električna varnost

Izogibajte se stiku z ozemljenimi površinami, kot so cevi, grelniki, peči ali hladilniki. Če je vaše telo ozemljeno, obstaja povečano tveganja električnega udara.
Električnih orodij ne izpostavljajte dežju ali vlagi. Vdor vode v električno orodje poveča tveganje električnega udara.

3.3 Varnost oseb

Bodite pozorni, pazite, kaj delate, in pri delu z električnim orodjem ravnajte razumno. Električnega orodja ne uporabljajte, će ste utrujeni ali pod vplivom drog, alkohola ali zdravil. V trenutku nepazljivosti pri uporabi električnega orodja lahko pride do resnih poškodb.
Nosite osebno zaščitno opremo in vedno nosite zaščitna očala. Z nošenjem osebne zaščitne opreme, kot so maska za prah, nedrsni varnostni čevlji, varnostna čelada ali zaščita za sluh, glede na vrsto in namen uporabe električnega orodja, se zmanjša tveganje poškodb.
■ Preprečite nenamerni zagon naprave. Preden električno orodje priključite na napajanje in/ali akumulatorsko baterijo ter preden ga dvignete ali nosite, se prepričajte, da je električno orodje izklopljeno. Če imate pri nošenju električnega orodja prst na stikalu ali pa na omrežje priključite vklopljeno orodje, lahko pride do nesreče.

■ Preden vklopite električno orodje, odstranite nastavitvena orodja ali izvijače. Orodje ali ključ, ki se nahaja v vrtljivem se delu naprave, lahko povzroči poškodbe.
Izogibajte se nenaravni drži telesa. Poskrbite za varno in stabilno stojišče ter pazite na ravnotežje. Tako boste v nepričakovanih situacijah lahko bolje nadzorovali električno orodje.
Nosite primerna oblačila. Ne nosite ohlapnih oblačil ali nakita. Las, oblačil in rokavic ne približujte gibljivim delom. Ohlapna oblačila, nakit ali dolgi lasje se lahko zapletejo v premikajoče se dele.

3.4 Uporaba in ravnanje z električnim orodjem

■ Ne preobremenite električnega orodja. Za svoje delo uporabite električno orodje, ki je predvideno za ta namen. Z ustreznim električnim orodjem boste v navedenem območju zmogljivosti delali bolje in bolj varno.
Električnega orodja ne uporabljajte, če je stikalo pokvarjeno. Električno orodje, ki ga več ni mogoče vklopiti ali izklopiti, je nevarno in ga je treba popraviti.
Pred izvajanjem nastavitev naprave, zamenjavo nastavkov ali odlaganjem električnega orodja izvlecite vtič iz vtičnice in/ali odstranite snemljivo akumulatorsko baterijo. S tem varnostnim ukrepom preprečite, da bi se električno orodje nenamerno vklopilo.
Električna orodja, ki jih ne uporabljate, shranite izven dosega otrok. Ne dovolite, da električno orodje uporabljajo osebe, ki naprave ne poznajo in ki niso prebrale teh navodil. Električna orodja so nevarna, će jih uporabljajo neizkušene osebe.
Električna orodja in nastavke skrbno negujte. Preverite, ali vrteči se deli delujejo brezhibno in se ne zatikajo, ali so deli zlomljeni ali tako močno poškodovani, da je delovanje električnega orodja ovirano. Poskrbite, da so poškodovani deli pred uporabo električnega orodja popravljeni. Vzrok za veliko nesreč je slabo vzdrževano električno orodje.
■ Rezalna orodja naj bodo vedno čista in naostrena. Skrbno negovana rezalna orodja z ostrimi rezili se redkeje zatikajo in jih je mo-goče lažje voditi.

Električno orodje, nastavke, priključna orodja itd. uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in delo, ki ga boste opravljali. Če električno orodje uporabljate za druge namene, ki niso predvideni, lahko pride do nevarnih situacij.
Ročaji in prijemalne površine morajo biti vedno suhi, čisti in na njih ne sme biti olja in maziva. Drsljivi ročaji in prijemalne površine ne dovoljujejo varnega delovanja in upravljanja električnega orodja v nepredvidenih situacijah.

3.5 Varnost na delovnem mestu

Vzdržujte delovno območje čisto in dobro prezračeno. Zaradi nereda ali neosvetljenih delovnih območij lahko pride do nesreč.
Električnega orodja ne uporabljajte v eksplozijsko ogroženem območju, v katerem so gorljive tekočine, plini ali prah. Električna orodja proizvajajo iskre, zaradi katerih se lahko prah ali hlapi vnamejo.
Med uporabo električnega orodja se v bližini ne smejo nahajati otroci in druge osebe. V primeru motenj lahko izgubite nadzor nad električnim orodjem.

3.6 Uporaba in ravnanje z akumulatorskim orodjem

Akumulatorske baterije polnite samo s polnilniki, ki jih priporoča proizvajalec. Če polnilnik, ki je predviden za določeno vrsto akumulatorske baterije, uporabljate z drugimi akumulatorskimi baterijami, obstaja nevarnost požara.

V električnih orodjih uporabljajte samo akumulatorske baterije, ki so predvidene za ta orodja. Uporaba drugih akumulatorskih baterij lahko povzroči poškodbe in požar.

Akumulatorske baterije, ki je ne uporabljate, ne približujte sponkam za papir, kovancem, ključem, žebljem, vijakom ali drugim kovinskim predmetom, ki lahko povzročijo premostitev kontaktov. Kratek stik med kontakti akumulatorske baterije lahko povzroči opekline ali požar.

- Pri nepravilni uporabi lahko iz akumulatorske baterije izteče tekočina. Ne dotikajte se je. Pri naključnem stiku takoj sperite z vodo. Če tekočina pride v stik z očmi, nemudoma poiščite zdravniško pomoč. Tekočina, ki izstopi iz akumulatorske baterije, lahko povzroči draženje koje ali opekline.

■ Ne uporabite poškodovane ali spremenjene akumulatorske baterije. Poškodovane ali spremenjene akumulatorske baterije se lahko nepredvidljivo obnašajo in povzročijo ogenj, eksplozijo ali nevarnost telesnih poškodb.
Akumulatorske baterije ne izpostavljajte ognju ali previsokim temperaturam. Ogenj ali temperature več kot 130 °C lahko povzročijo eksplozijo.
Upoštevajte vsa navodila za polnjenje in nikoli ne polnite akumulatorske baterije ali akumulatorskega orodja izven temperaturnega območja, navedenega v navodilih za uporabo. Nepravilno polnjenje ali polnjenje izven dopustnega temperaturnega območja lahko povzroči okvaro akumulatorske baterije in poveča nevarnost požara.

3.7 Servis

Električno orodje naj popravlja samo kvalificirano strokovno osebje in samo z uporabo originalnih nadomestnih delov. Tako zagotovite, da bo varnost električnega orodja ostala nespremenjena.
Nikoli ne vzdržujte poškodovane akumulatorske baterije. Vzdrževanje akumulatorskih baterij mora vedno opraviti proizvajalec ali pooblaščeni servisni center.

3.8 Varnostni napotki za verižne žage (EN 60745, del 2-13)

Delov telesa ne približujte verigi žage, ki se vrti. Pred zagonom žage se prepričajte, da se veriga žage ničesar ne dotika. Pri delu z verižno žago lahko v trenutku nepazljivosti veriga žage zagrabi oblačila ali dele telesa.

Držite verižno žago vedno z desno roko za zadnji ročaj in z levo roko za sprednji ročaj. Če verižno žago držite v obratnem delovnem položaju, se poveča tveganje poškodb in tak delovni položaj ni dovoljen.

Električno orodje držite za izolirana ročaja, saj lahko veriga žage pride v stik z napajalnim kablom žage. Kontakt verige žage z napeljavo, ki je pod napetostjo, lahko na-elektri kovinske dele naprave in tako povzroči električni udar.

Nosite zaščitna očala in zaščito sluha. Priporočljiva je tudi zaščita glave, rok, nog in stopal. Primerna zaščitna oblačila zmanjšajo nevarnost poškodb zaradi letečih predmetov in naključnega dotika verige žage.

■ Verižne žage ne uporabljajte na drevesu.
Pri uporabi na drevesu obstaja nevarnost poškodb.
Vedno bodite pozorni na trdno stojišče in uporabljajte verižno žago samo, ko stojite na trdi, varni in ravni podlagi. Na spolzki podlagi ali nestabilnem stojišču, kot je lestev, lahko izgubite ravnotežje in nadzor nad verižno žago.
- Pri žaganju napete veje lahko pričakujete, da bo veja udarila nazaj. Ko se napetost v lesnih vlaknih sprosti, lahko napeta veja za-dane uporabnika in/ali le-ta lahko izgubi nad-zor nad verižno žago.
Bodite še posebej previdni pri rezanju podrastja in mladih dreves. Tanek material se lahko namreč zaplete v verigo žage in vas udari, izgubite lahko ravnotežje.
Izklopljeno verižno žago nosite za sprednji ročaj in obrnjeno stran od svoje-ga telesa. Pri transportu ali shranjevanju verižne žage vedno namestite ščitnik. Pre-vidno ravnanje z verižno žago zmanjša mož-nost nenamernega stika z vrtečo se verigo žage.
Upoštevajte navodila za mazanje, nape-njanje verige žage in menjavo dodatne opreme. Nepravilno napeta ali namazana veriga žage se lahko pretrga ali poveča tveganje povratnega udarca verižne žage.
Ročaji morajo biti vedno suhi, čisti in na njih ne sme biti olja in maziva. Mastni in oljnati ročaji so spolzki in lahko povzročijo izgubo nadzora nad napravo.
Žagajte samo les. Verižne žage ne uporabljajte za dela, za katera ni predvidena. Primer: verižne žage ne uporabljajte za žaganje plastike, zidov ali gradbenega materiala, ki ni iz lesa. Uporaba verižne žage za nedovoljene namene lahko povzroči nevarne situacije.

3.9 Vzroki in preprečevanje povratnega udarca (EN 60745, del 2-13)

Do povratnega udarca lahko pride, će se konica meča dotakne nekega predmeta ali pa se les upogiba in se veriga žage zatakne v rezu.

Stik s konico meča lahko v nekaterih primerih povzroči nenaden sunek v nasprotno smer in potisne meč navzgor ali proti upravljavcu.

Zaradi zagozdenja verige žage na zgornjem robu meča se lahko meč hitro odbije nazaj proti upravljavcu.

V vsaki od teh situacij lahko izgubite nadzor nad žago in se pri tem hudo poškodujete. Ne zanašajte se izključno na varnostne naprave, ki so vgrajene v verižno žago. Kot uporabnik verižne žage morate sprejeti različne ukrepe, da bo vaše delo potekalo brez nesreč in poškodb.

Povratni udarec je posledica nepravilne ali na pačne uporabe električnega orodja. Tega lahko preprečite z ustreznimi varnostnimi ukrepi, ki so opisani v nadaljevanju:

Žago držite trdno z obema rokama, palca in prsti morajo biti oviti okrog ročajev verižne žage. Prestavite telo in roke v položaj, v katerem se lahko uprete silam povratnega udarca. Pri uporabi ustreznih varnostnih ukrepov lahko upravljavec obvladuje sile povratnega udarca. Nikoli ne izpustite verižne žage.
Izogibajte se nenaravni drži telesa in ne žagajte nad višino ramen. Tako preprečite nenameren stik s konico meča in zagotovite boljši nadzor nad verižno žago v nepričakovanih situacijah.
■ Uporabljajte samo nadomestne meče in verige žage, ki jih priporoča proizvajalec. Napačni nadomestni meči in verige žage lahko privedejo do pretrganja in/ali povratnega udarca verige.
■ Upoštevajte navodila proizvajalca za ostrenje in vzdrževanje verige žage. Pre-nizki omejevalniki globine povečajo možnost povratnega udarca.

3.10 Varnostni napotki za višinski obvejevalnik

3.10.1 Napotki za delo (13)

• Pri obvejevanju maksimalno dvignite višinski obvejevalnik (13/1) do kota 60° (13/2). Pri ostrejšem kotu boste neizogibno vstopili v območje, v katero lahko padejo odžagane veje. Vedno stojte izven tega območja.
  ■ Predhodno načrtujte pot umika pred padajočimi vejami. Ta pot mora biti prosta ovir, kot so npr. odžagane veje ali spolzka mesta, ki lahko ovirajo umik.
  Vzdržujte varnostno razdaljo od bližnjih oseb, živali, predmetov ali stavb, to je najmanj 2,5-kratnik dolžine žagane veje. Če to ni mogoče, vejo žagajte po kosih.
  ■ Ne poskušajte žagati vej, katerih premer je večji od dolžine meča.

Pazite, da se v verigo žage ne zapletejo premikajoče se veje ali predmeti. V tem primeru takoj izklopite višinski obvejevalnik.
Odstranite akumulatorsko baterijo iz osnovne naprave in potisnite zaščitni pokrov prek verige žage pri:

■ preverjanju, nastavljanju in čiščenju,
■ delih na meču in verigi žage,
■ zapuščanju naprave,
transportu,
shranjevanju,
■ vzdrževalnih delih in popravilih,
nevarnosti.

Vzdržujte razdaljo najmanj 10 m od nadzemnih električnih vodnikov.

3.10.2 Obremenitve zaradi vibracij

OPOZORILO!

Nevarnost zaradi vibracij

Dejanska vrednost izpustov vibracij med uporabo naprave lahko odstopa od vrednosti, ki jo navaja proizvajalec. Upošte-vajte naslednje vplivne dejavnike pred uporabo oz. med njo:

Ali je naprava uporabljana skladno z namensko uporabo?
Ali je material izrezan ali obdelan na pravi način?
Ali je naprava v stanju, ustreznem za uporabo?
Ali je rezalno orodje pravilno naostre- no oz. ali je vgrajeno pravilno rezalno orodje?
Ali so ročaji in po potrebi izbirni vibracijski ročaji montirani in ali so trdno povezani z napravo?

Napravo uporabljajte samo s številom vrtljajev motorja, ki je potrebno za posamezno delo. Izogibajte se maksimalnemu številu vrtljajev motorja, da se zmanjšajo hrup in vibracije.
■ Nepravilna uporaba in vzdrževanje lahko povečata hrup in vibriranje naprave. To škoduje zdravju. V tem primeru takoj izklopite napravo in poskrbite, da jo popravi pooblaščena servisna delavnica.
- Stopnja obremenitve zaradi vibracij je odvisna od opravljanega dela oz. uporabe naprave. Ocenite jo in vključite ustrezne delovne

premore. S tem se bistveno zmanjša obremenitev zaradi vibracij skozi celoten čas dela.

Daljša uporaba naprave uporabnika izpostavlja vibracijam in lahko povzroči težave z obtokom (»bele prste«). Da bi zmanjšali to tveganje, nosite rokavice in skrbite, da so roke tople. Če zaznate simptome »belih prstov«, takoj poiščite zdravniško pomoč. Med temi simptomi so: otrplost, ščemenje, srbenje, bolečina, popuščanje moči, sprememba barve ali stanja kože. Običajno se ti simptomi pokažejo na prstih ali rokah ali pri utripu. Pri nižjih temperaturah se nevarnost poveča.
Med delovnim dnem naredite daljše premore, da si lahko opomorete od hrupa in vibracij. Delo načrtujte tako, da je uporaba naprav, ki povzročajo močne vibracije, razporejena na več dni.
Če med uporabo naprave na rokah zaznate nelagodje ali razbarvanje kože, takoj prekinite delo. Vključite ustrezne delovne premore. Brez ustreznih odmorov lahko pride do sindroma vibracij v roki in dlani.
Zmanjšajte tveganje izpostavljenosti vibracijam. Vzdržujte naprav v skladu z napotki v navodilih za uporabo.
Če napravo pogosto uporabljate, se obrnite na svojega trgovca, da si priskrbite protivibracijsko opremo (npr. ročaje).
Z napravo ne delajte pri temperaturah manj kot 10 °C. V delovnem načrtu opredelite, kako je mogoče omejiti obremenitev zaradi vibracij.

3.10.3 Obremenitev zaradi hrupa

Določeni ravni hrupa zaradi te naprave se ni mo-goče izogniti. Dela, pri katerih nastaja veliko hrupa, načrtujte za ure, ko je to dopustno in predvi-deno. Po potrebi ustavite dela ob času mirovanja in omejite delovni čas na najnujnejše. Za osebno zaščito nosite primerno zaščito za sluh; tudi druge osebe v bližini morajo nositi primerno zaščito za sluh.

3.10.4 Varnostni napotki za akumulatorsko baterijo

V tem razdelku so navedeni vsi osnovni varnostni napotki in opozorila, ki jih je treba upoštevati pri uporabi akumulatorske baterije. Preberite te na-potke!

Akumulatorsko baterijo uporabljajte samo namensko, tj. za akumulatorske naprave podjetja AL-KO. Akumulatorsko baterijo polnite samo s predvidenim polnilnikom AL-KO.
■ Novo akumulatorsko baterijo vzemite iz originalne embalaže šele, ko jo boste uporabili.
Pred prvo uporabo v celoti napolnite akumulatorsko baterijo z navedenim polnilnikom. Za polnjenje akumulatorske baterije upoštevajte napotke v teh navodilih za uporabo.
Akumulatorske baterije ne uporabljajte v okoljih, v katerih obstaja nevarnost eksplozij in požarov.
Vlažne ali mokre akumulatorske baterije ne nameščajte na napravo.
Zaščitite akumulatorsko baterijo pred vročino, oljem in plameni, da se ne poškoduje in da ne pride do uhajanja hlapov ter iztekanja elektrolitske tekočine.
■ Akumulatorja ne mečite in ne tolcite.
Akumulatorske baterije ne uporabljajte, će je umazana ali vlažna. Pred uporabo s suho, čisto krpo očistite in osušite akumulatorsko baterijo.
■ Akumulatorske baterije ne odpirajte, ne razstavljajte in ne drobite. Obstaja nevarnost električnega udara in kratkega stika.
Nepooblaščene osebe ne smejo uporabljati akumulatorske baterije, razen će jih nadzoru-je ali jih je o uporabi akumulatorske baterije poučila oseba, ki je pristojna za njihovo var- nost. Nepooblaščene osebe so npr.:

osebe (vključno z otroki) z omejenimi telesnimi, čutilnimi in duševnimi sposobnostmi,

osebe brez izkušenj in/ali znanja o akumulatorski bateriji.

Nadzorujte otroke, da se z akumulatorsko baterijo ne bi igrali.
Akumulatorske baterije ne puščajte trajno v polnilniku. Za daljše shranjevanje odstranite akumulatorsko baterijo iz polnilnika.
Če uporabljene naprave ne potrebujete več, iz nje odstranite akumulatorsko baterijo.
Neuporabljeno akumulatorsko baterijo hranite na suhem in zaprtem mestu. Zaščitite jo pred vročino in neposredno sončno svetlobo. Nepooblaščenim osebam in otrokom preprečite dostop do akumulatorske baterije.

3.10.5 Varnostni napotki za polnilnik

V tem razdelku so navedeni vsi osnovni varnostni napotki in opozorila, ki jih je treba upoštevati pri uporabi polnilnika. Preberite te napotke!

Napravo uporabljajte samo namensko, tj. za polnjenje predvidene akumulatorske baterije. S polnilnikom polnite samo originalne akumulatorske baterije AL-KO.
Pred vsako uporabo preverite celotno napravo ter zlasti omrežni vtič in utor za akumulatorsko baterijo glede poškodb. Napravo uporabljajte samo v brezhibnem stanju.
■ Naprave ne uporabljajte v okoljih, v katerih obstaja nevarnost eksplozij in požarov.
■ Napravo uporabljajte samo v notranjih prostorih in je ne izpostavljajte mokroti in vlagi.
Polnilnik vedno postavite na zračno mesto in na nevnetljivo površino, saj se med postopkom polnjenja segreje. Reže za prezračevanje morajo biti proste, naprave pa ne smete pokriti.
Pred priključitvijo polnilnika preverite, ali je na voljo nazivna omrežna napetost, kot je navedena v tehničnih podatkih.
Omrežni kabel uporabite samo za priključitev polnilnika, ne v druge namene. Polnilnika ne nosite tako, da primete omrežni kabel, in ne poskušajte izvleči omrežnega vtiča tako, da vlečete za omrežni kabel.
- Omrežni kabel zaščitite pred vročino, oljem in ostrimi robovi, da se ne poškoduje.
Polnilnika in akumulatorske baterije ne uporabljajte, če sta umazana ali vlažna. Pred uporabo očistite in osušite napravo in akumulatorsko baterijo.
■ Ne odpirajte polnilnika in akumulatorske baterije. Obstaja nevarnost električnega udara in kratkega stika.
Za vašo varnost naj vašo napravo popravlja samo kvalificirano strokovno osebje in samo z uporabo originalnih nadomestnih delov.
Nepooblaščene osebe ne smejo uporabljati te naprave, razen će jih nadzoruje ali jih je o uporabi naprave poučila oseba, ki je pristojna za njihovo varnost. Nepooblaščene osebe so npr.:

osebe (vključno z otroki) z omejenimi telesnimi, čutilnimi in duševnimi sposobnostmi,

osebe brez izkušenj in/ali znanja o napravi.

Nadzorujte otroke, da se z napravo ne bi igrali.
■ Neuporabljeno napravo hranite na suhem in zaprtem mestu. Nepooblaščenim osebam in otrokom preprečite dostop do naprave.

4 MONTAŽA

OPOZORILO!

Nevarnost hudih telesnih poškodb

Če uporabite nepopolno montiran višinski obvejevalnik, lahko pride do hudih telesnih poškodb.

■ Višinski obvejevalnik uporabite šele, ko je popolnoma montiran.
Pred vsako uporabo opravite pre-gled, da preverite, ali je višinski obvejevalnik popoln in da noben sestavni del ni poškodovan, obrabljen ali zrah-ljan. Varnostne in zaščitne naprave morajo biti nepoškodovane.

PREVIDNO!

Obstaja nevarnost ureznin.

Ostri robovi verige žage lahko pri montaži povzročijo ureznine.

Pred montažo odstranite akumulatorsko baterijo.
- Pri montaži verige žage in meča nosite zaščitne rokavice.

4.1 Montaža nastavka višinskega obvejevalnika (01–02)

1. Nataknite spojko (01/2) na teleskopski ročaj (01/3) in jo popolnoma potisnite (01/a) v glavo višinskega obvejevalnika (01/1).
2. Spojko (02/1) popolnoma privijte (02/a) v smeri glave višinskega obvejevalnika (02/2).

4.2 Podaljševanje/skrajševanje teleskopskega ročaja (03)

Teleskopski ročaj (03/1) je brezstopenjsko nastavljiv. S tem je dolžino mogoče prilagoditi tako, kot je to potrebno za delo.

1. Vpenjalni vijak (03/2) odvijte (03/a) tako, da se vpetje sprosti.
2. Nastavite želeno dolžino teleskopskega ročaja (03/b).
3. Pritegnite vpenjalni vijak.

Nevarnost telesnih poškodb na verigi žage

Rezalni robovi verige žage so zelo ostri, zato lahko pri delu z verigo pride do telesnih poškodb. Pred vsemi deli z verigo žage upoštevajte:

Izklopite napravo in odstranite akumulatorsko baterijo.
■ Nosite zaščitne rokavice.

1. Odvijte (04/a) pritrdilni vijak (04/1) pokrova verižnika (04/2). Snemite pritrdilni vijak in pokrov verižnika.

2. Z inbusnim izvijačem zrahljajte vijak za napenjanje verige (05/1). Obračajte vijak za napenjanje verige, dokler ne bo zatič za napenjanje verige (05/2) na zadnjem koncu navoja (05/a).

3. Vstavite verigo žage:

■ Rezalne zobe (06/1) verige žage (06/2), ki morajo ležati na zgornji strani meča, je treba poravnati (06/a) s konico meča (06/3).
Napotek: Bodite pozorni na pravilno montirano verigo!
Vstavite verigo žage v utor (06/4) na meču in jo napeljite okrog celotnega meča.

1. Postavite meč s položeno verigo žage v odprto ohišje:

Napeljite verigo žage (07/1) okrog pogonskega verižnika (07/2).
■ Poravnajte meč (07/3) tako, da se vodilna zatiča (07/4) prilegata v podolgovato odprtino (07/5) meča.
■ Poravnajte meč tako, da se zatič za napenjanje verige žage (07/6) prilega v eno od obeh lukenj za napenjanje verige (07/7).
■ Poravnajte verigo žage tako, da se prilega v utor na meču in pogonskem verižniku.

1. Položite pokrov verižnika (08/1) in vtaknite pritrdilni vijak (08/2) ter ga pritegnite (08/a).

2. Napnite verigo žage (glejte Poglavje 4.4 "Napenjanje in popuščanje verige (09)", stran 131).

4.4 Napenjanje in popuščanje verige (09)

1. Napnite verigo, pri čemer uporabite inbusni izvijač:

Napenjanje verige žage: Obrnite vijak za napenjanje verige (09/1) v desno (09/a).
■ Popuščanje verige žage: Obrnite vijak za napenjanje verige žage v levo (09/b).

1. Preverite napetost verige žage (glejte Poglavje 8.1 "Kontrola napetosti verige žage", stran 132). Po potrebi ponovite prejšnji korak.

4.5 Dolivanje olja za verige žage (10)

V napravi ob dobavi ni olja za verigo žage!

POZOR!

Nevarnost poškodb naprave

Pri uporabi naprave brez olja za verige nastanejo poškodbe verige žage in meča.

■ Naprave nikoli ne uporabljajte brez olja za verigo žage.
Pred začetkom dela natočite olje za verigo žage v rezervoar za olje in med delom preverjajte raven olja.
Najmanj pred začetkom vsakega posameznega dela preverite, ali mazanje verige žage deluje.

Življenjska doba in sposobnost rezanja verige žage sta odvisna od optimalnega mazanja. Med delovanjem je zagotovljeno samodejno mazanje verige žage z oljem.

POZOR!

Nevarnost poškodb naprave

Uporaba starega olja za mazanje verige žage povzroča zaradi vsebovanih kovinskih delcev, ki nastanejo pri drgnjenju, prezgodnjo obrabo meča in verige. Ob tem se razveljavi garancija proizvajalca.

Nikoli ne uporabljajte starega olja, temveč samo biološko razgradljivo olje za verigo žage.

POZOR!

Nevarnost škode v okolju

Uporaba mineralnega olja za mazanje verige žage povzroča resno škodo v okolju.

Nikoli ne uporabljajte mineralnega olja, temveč samo biološko razgradljivo olje za verigo žage.

Pred začetkom vsakega posameznega dela in pri vsaki menjavi akumulatorske baterije preverite raven olja in napolnite olje za verigo žage, po potrebi:

1. v kontrolnem okencu (10/1) preverite raven olja v rezervoarju za olje. Olje mora biti vedno vidno. Minimalne in maksimalne ravni olja ni dovoljeno prekoračiti.
2. Postavite višinski obvejevalnik vodoravno na trdno podlago in ga držite.
3. Očistite napravo okrog pokrova rezervoarja za olje (10/2).
4. Odvijte pokrov rezervoarja za olje.

NAPOTEK

■ Za lažje polnjenje uporabite lijak.
V rezervoar za olje ne sme vstopiti umazanija.

1. Napolnite rezervoar za olje z biološko razgra- dljivim oljem za verigo žage. V kontrolnem okencu rezervoarja za olje preverite raven olja. Preprečite prelivanje!
2. Znova privijte pokrov rezervoarja za olje.

4.6 Pritrditev nosilnega pasu na napravo (19)

Priloženi nosilni pas prenaša breme na zgornji del telesa.

1. Obesite nosilni pas (19/2) prek rame.
2. Vpnite karabin nosilnega pasu v ušesce (19/1) na napravi.
3. S premikanjem zaponke prilagodite dolžino nosilnega pasu tako, da lahko napravo udobno nosite.
4. Z izklopljeno napravo izvedite nekaj delovnih gibov, da preverite, ali je dolžina nosilnega pasu ustrezna. Po potrebi prilagodite dolžino nosilnega pasu.

5 ZAGON

5.1 Napolnite akumulatorsko baterijo

Akumulatorska baterija je delno napolnjena. Akumulatorsko baterijo pred prvo uporabo do konca napolnite. Akumulatorsko baterijo lahko polnite v poljubnem stanju napolnjenosti. Prekinitev polnjenja ne škoduje akumulatorski bateriji.

NAPOTEK

Za podrobne informacije upoštevajte ločena navodila za uporabo za akumulatorsko baterijo in polnilnik.

5.2 Vstavljanje in odstranjevanje akumulatorske baterije (11)

Vstavljanje akumulatorske baterije (11/a)

1. Potisnite akumulatorsko baterijo (11/1) v predal za akumulatorsko baterijo (11/2), da se zaskoči.

Ohišje gonila je med delovanjem vroče.

■ Ne dotikajte se ohišja gonila.

6.1 Vklop in izklop naprave (12)

Vklop naprave

1. Postavite napravo v delovni položaj.
2. Pritisnite in držite (12/a) sprostitveni gumb (12/1) na osnovni napravi.
3. Pritisnite in držite stikalo za vklop in izklop (12/2).
4. Spustite sprostitveni gumb. Sprostitvenega gumba po zagonu naprave ni treba držati pritisnjenega. Sprostitveni gumb preprečuje nehoteni zagon naprave.

Izklop naprave

1. Spustite stikalo za vklop in izklop (12/2).

7 OBNAŠANJE PRI DELU IN DELOVNA TEHNIKA (14–18)

OPOZORILO!

Povečana nevarnost padca

Kadar se delo opravlja na višini (npr. na lestvi), obstaja povečana nevarnost padca.

■ Z napravo vedno delajte od spodaj navzgor in pri tem pazite, da varno stojite.
■ Upoštevajte varnostne napotke.

■ Stojte tako, da je mogoče rez opraviti pod ko- tom 90° na vejo (14/a).
■ Debele veje odrežite po kosih tako, da bolje nadzorujete območje padca kosov (15/1).

Nikoli ne žagajte na izboklini na vratu veje, da se izboljša celjenje rane in prepreči trohnenje (16).
Z ostrogo (17/1) višinskega obvejevalnika pri žaganju pritisnite (17/a) ob vejo (17/2), da ga stabilizirate na veji.
Naredite razbremenilni rez (18/a) na spodnji strani veje, preden vejo odžagate (18/b). S tem preprečite trganje lubja in poškodbe drevesa zaradi težavnega celjenja. Razbremenilni rez ne sme biti globok več kot 1/3 debeline veje, da se prepreči zagozditev višinskega obvejevalnika.
■ Višinski obvejevalnik vedno izvlecite iz veje z vrtečo se verigo žage, da se ne zagozdi.

8 VZDRŽEVANJE IN NEGA

OPOZORILO!

Nevarnost ureznin

Nevarnost ureznin pri prijemanju delov z ostrimi robovi in premikajočih se delov ter rezalnega orodja.

Pred vzdrževalnimi deli, nego in čiščenjem vedno izklopite napravo. Odstranite akumulatorsko baterijo.
- Pri vzdrževalnih delih, negi in popravilih vedno nosite zaščitne rokavice.

8.1 Kontrola napetosti verige žage

PREVIDNO!

Nevarnost telesnih poškodb na verigi žage

Rezalni robovi verige žage so zelo ostri, zato lahko pri delu z verigo pride do telesnih poškodb. Pred vsemi deli z verigo žage upoštevajte:

Izklopite napravo in odstranite akumulatorsko baterijo.
■ Nosite zaščitne rokavice.

Pogosto kontrolirajte napetost verige žage, saj se nove verige raztegnejo.

1. Previdno povlecite verigo žage z roko in pre- verite:

V hladnem stanju: Veriga žage je pravilno napeta, će jo lahko na sredini meča dvignete za pribl. 3–4 mm in jo lahko rahlo povlečete z roko. Pri obratovalni temperaturi se veriga žage podaljša in pove si.

Pogonski členi verige žage ne smejo izstopiti iz zareze na spodnji strani meča – veriga se lahko sprosti.

1. Po potrebi dodatno napnite verigo žage (glejte Poglavje 4.4 "Napenjanje in popuščanje verige (09)", stran 131).

8.2 Preverjanje mazanja verige žage

Preverite delovanje samodejnega mazanja verige žage, pri čemer vklopite višinski obvejevalnik in ga s konico obrnite proti kartonu ali papirju na tleh.

POZOR!

Nevarnost poškodb naprave

Dotikanje tal neizogibno povzroča otopi- tev verige žage.

Z verigo žage se ne dotikajte tal in vzdržujte varnostno razdaljo 20 cm!

1. Vklopite napravo.
2. Konico meča držite v smeri kartona ali papirja na tleh.

Če nastane oljnata sled, mazanje verige žage brezhibno deluje.
Če se kljub polnemu rezervoarju za olje ne prikaže oljnata sled: Očistite luknjo za vstop olja v napravo in utor meča (Čiščenje meča).

Če to ne odpravi težave, se obrnite na našo servisno službo.

8.3 Veriga žage in meč

8.3.1 Zamenjava verige žage in meča

Zamenjava verige žage in meča

Veriga žage in meč sta izpostavljena veliki obrabi. Če ni zagotovljeno brezhibno delovanje, takoj zamenjajte verigo žage in meč.

8.3.2 Obračanje meča

Da bi preprečili enostransko obrabo meča, ga ob vsaki menjavi verige žage obrnite.

8.3.3 Ostrenje verige žage

PREVIDNO!

Nevarnost poškodb zaradi povratnega udarca

Poškodovane ali nepravilno nabrušene verige žage povečajo nevarnost povra-tnega udarca! Posledica so lahko telesne poškodbe.

■ Redno čistite verigo žage.
■ Redno preverjajte verigo žage glede poškodb in jo po potrebi zamenjajte.
Če niste seznanjeni z ostrenjem verige žage: Obrnite se na servisno službo.

Verigo žage je treba naostriti v naslednjih prime-rih:

■ Namesto žagovine nastaja samo lesni prah.
■ Višinski obvejevalnik je treba med obvejevanjem potiskati skozi les.

Za neizkušenega uporabnika: Verigo žage naj nabrusi strokovnjak/servisna služba. Če sami ostrite verigo žage, upoštevajte naslednje vrednosti. Pribor je dobavljiv pri trgovcu.

Vrsta verige ža-ge	Premer pile Čelni kot Izpodrezni		kot Čelni nagib (55°)	Globina
		Vrtilni kot orodja	Nagibni kot orodja	Stranski kot

Vrsta verige ža-ge	Premer pile Čelni kot Izpodrezni			Čelni nagib (55°)		Globina
			kot
Oregon 91P033X	5/32" 30° 0° 80° 0,025"
		Globina Pila

NAPOTEK

Za brušenje verige žage priporočamo na-pravo za brušenje verig.

8.3.4 Čiščenje meča

1. Redno čistite meč in utor meča ter odprtine za iztekanje olja.
2. S plosko pilo odstranite ostružke, ki se naberejo na meču zaradi verige žage.

9 SKLADIŠČENJE

Po vsaki uporabi temeljito očistite napravo in – će so na voljo – namestite zaščitna pokrivala. Hranite napravo na suhem mestu z možnostjo zaklepanja in izven dosega otrok.

Pred delovnimi premori, ki trajajo dlje kot 30 dni, izvedite naslednja dela:

1. Izpraznite rezervoar za olje za verigo žage.
2. Snemite verigo žage in meč, očistite in poškropite z oljem za zaščito pred rjo.
3. Napravo temeljito očistite in hranite v suhem prostoru.

POZOR!

Nevarnost poškodb naprave

Izsušeno/zlepljeno olje za verigo žage pri daljšem skladiščenju poškoduje sestavne dele, po katerih se pretaka olje.

Pred daljšim skladiščenjem odstrani- te olje za verigo žage iz naprave.

10 TRANSPORT

Pred transportom opravite naslednje ukrepe:

1. Izklopite napravo.
2. Odstranite akumulatorsko baterijo iz naprave.
3. Skladno s predpisi zapakirajte akumulatorsko baterijo (glejte spodaj).

NAPOTEK

Nazivna energija akumulatorske baterije/akumulatorskih baterij znaša manj kot 100 Wh. Zato upoštevajte naslednje napotke za transport!

Vsebovani litij-ionski akumulator je predmet zakona o nevarnih snoveh, vendar pa ga je mogoče transportirati tudi ob poenostavljenih pogojih:

Zasebni uporabnik lahko nepoškodovano akumulatorsko baterijo transportira v ce-stnem prometu brez nadaljnjih omejitev, će je le-ta zapakirana v maloprodajni embalaži in se transport uporablja za zasebne namene. Upoštevajte zgornjo omejitev teže za posamično pakirane akumulatorske baterije:

maks. 30 kg skupne teže na paket pri transportu v cestnem, železniškem ali po-morskem prometu;
za zračni promet ni zgornje omejitve, vendar sta v paketu lahko največ 2 kosa.

Če je baterija poškodovana (npr. zaradi padca naprave), transport ni dovoljen.
■ Poslovni uporabniki, ki transport izvajajo v povezavi s svojo osrednjo dejavnostjo (npr. dostave na delovišča ali predstavitvene lokacije in z njih), prav tako lahko izkoristijo to poenostavitev.

V obeh primerih je treba s previdnostnimi ukrepi obvezno preprečiti sprostitev vsebine. V drugih primerih je treba obvezno upoštevati zakon o nevarnih snoveh. Ob neupoštevanju pošiljatelju, morda pa tudi prevozniku, grozijo znatne globe.

Dodatni napotki za prevoz in pošiljanje

Litij-ionske akumulatorje transportirajte oz. pošiljajte samo v brezhibnem stanju!
Napravo zavarujte tako, da bo med prevozom onemogočen nenadzorovan vklop.
Zavarujte napravo z močno zunanjo embalažo (transportna škatla). Če je možno, uporabite originalno embalažo proizvajalca.

- Pri transportu oz. pošiljanju (npr. prek ku-rirske ali dostavne službe) zagotovite pravilno označitev in dokumentacijo za pošiljanje:

Pri transportu v cestnem, železniškem in pomorskem prometu mora biti na embalažo nalepljena opozorilna nalepka, če je/ so napravi priložena(-e) akumulatorska(-e) baterija(-e). Če je/so akumulatorska(-e) baterija(-e) vstavljena(-e) oz. vgrajena(-e) v napravo, opozorilna nalepka ni potrebna, ker mora zunanja embalaža/ originalno pakiranje že ustrezati določenim predpisom.

Pri zračnem transportu je treba na embalažo v vsakem primeru nalepiti opozorilno nalepko. Upoštevajte zgornjo omejitev teže za akumulatorske baterije, ki se pošiljajo skupaj z napravo: teža akumulatorske baterije maks. 5 kg na paket in maks. 2 kosa na paket, će je/so napravi priložena(-e) akumulatorska(-e) baterija(-e).

■ Predhodno se informirajte, ali želeni ponudnik nudi storitev transporta in pokažite svojo pošiljko.

Priporočamo, da v pripravo pošiljke vključite strokovnjaka za nevarne snovi. Upoštevajte tudi morebitne dodatne nacionalne predpise.

11 ODSTRANJEVANJE

Napotki k Uredbi o odpadni električni in elektronski opremi

■ Stara električna in elektronska oprema ne sodi med gospodinjske odpadke, temveč jo je treba odstraniti ločeno!
■ Stare baterije ali akumulatorje, ki niso fiksno vgrajeni v staro napravo, je treba pred oddajo odstraniti iz naprave! Nji-hovo odstranjevanje urejajo predpisi za baterije.
■ Lastniki oz. uporabniki električnih in elektronskih naprav jih morajo po uporabi skladno z zakonom vrniti.
Končni uporabnik nosi odgovornost za izbris osebnih podatkov s stare naprave za odstranitev!

Simbol prekrižanega zabojnika za odpadke pomeni, da se odpadne električne in elektronske opreme ne sme odvreči med gospodinjske odpadke.

Odpadno električno in elektronsko opremo lahko brezplačno oddate na naslednjih mestih:

- javna komunalna oz. zbirna mesta (npr. komunalni objekti); - prodajna mesta električnih naprav (fizična in spletna), kjer so prodajalci obvezani sprejeti vračila oziroma kjer to storitev prostovoljno ponujajo.

Te izjave veljajo samo za naprave, ki so nameščene in kupljene v Evropski uniji in za katere velja evropska Direktiva 2012/19/EU. V državah izven Evropske unije lahko veljajo drugačna določila za odstranjevanje stare električne in elektronske opreme.

Napotki k Uredbi o ravnanju z baterijami in akumulatorji ter odpadnimi baterijami in akumulatorji

■ Stare baterije in stari akumulatorji ne sodijo med gospodinjske odpadke, temveč jih je treba odstraniti ločeno!
Za varno odstranitev baterij ali akumulatorjev iz električnih naprav in za informacije o njihovi vrsti oz. kemičnem sistemu upoštevajte nadaljnje podatke v navodilih za uporabo in montažo.
Lastniki oz. uporabniki baterij in akumulatorjev jih morajo po uporabi skladno z zakonom vrniti. Vračilo je omejeno na oddajo količin, običajnih za gospodinjstva.

Stare baterije lahko vsebujejo škodljive snovi ali težke kovine, ki lahko škodujejo okolju in zdravju. Uporaba starih baterij in v njih vsebovanih virov prispeva k zaščiti teh pomembnih dobrin.

Simbol prekrižanega zabojnika za odpadke pomeni, da se baterij in akumulatorjev ne sme odvreči med gospodinjske odpadke.

Če so pod zabojnikom za smeti tudi oznake Hg, Cd ali Pb, velja naslednje:

■ Hg: Baterija vsebuje več kot 0,0005 % živega srebra
Cd: Baterija vsebuje več kot 0,002 % kadmija
Pb: Baterija vsebuje več kot 0,004 % svinca

Akumulatorje in baterije lahko brezplačno oddate na naslednjih mestih:

■ javna komunalna oz. zbirna mesta (npr. komunalni objekti);
■ prodajna mesta baterij in akumulatorjev;
■ zbirna mesta skupnega zbirnega sistema za stare baterije za naprave;
■ zbirna mesta proizvajalca (če ni član skupnega zbirnega sistema).

Te izjave veljajo samo za akumulatorje in baterije, ki so kupljene v Evropski uniji in za katere velja evropska Direktiva 2006/66/ES. V državah izven Evropske unije lahko veljajo drugačna določila za odstranjevanje akumulatorjev in baterij.

V primeru vprašanj glede garancije, popravil ali nadomestnih delov se obrnite na najbližjo servisno delavnico AL-KO.

Najdete jo na naslednjem naslovu:

Nevarnost telesnih poškodb

Predmeti z ostrimi robovi in premikajoči se predmeti lahko povzročijo telesne poškodbe.

- Pri vzdrževalnih delih, negi in popravilih vedno nosite zaščitne rokavice!

Motnja Vzrok Ukrep
Motor ne de-luje.	Akumulator-ska baterija je prazna.	Napolnite aku-mulatorsko ba-terijo.
	Akumulator-ska baterija ni vstavljena ali ni pravilno nameščena.	Pravilno vstavite akumulatorsko baterijo.
	Električno napajanje je prekinjeno.	Odstranite akumulator-sko baterijo.Očistite vtične kon-takte.Znova vstavite akumula-torsko ba-terijo.
Motor deluje s prekinitva-mi.	Stikalo za vklop/izklop je pokvarjeno.	Obiščite ser-visno delavnico AL-KO.

Motnja Vzrok	Ukrep
Meč in veriga žage se se-grejeta. Na-staja dim.	Veriga žage je preveč na-peta.	Preverite nape-tost verige žage.Napnite verigo žage.
	Rezervoar za olje je prazen.	Dolijte olje za verigo žage.
	Luknja za vstop olja in/ali utor meča sta umazana.	Očistite luknjo za vstop olja in utor meča.
Motor deluje, vendar se ve-riga ne premi-ka.	Veriga žage je preveč na-peta.	Preverite nape-tost verige žage.Napnite verigo žage.
	Napaka na-prave	Obiščite ser-visno delavnico AL-KO.
Namesto ža-govine nastaja samo lesni prah. Višinski obvejevalnik je treba potiskati skozi les.	Veriga žage je topa.	Naostrite verigo žage ali obiščite servisno delav-nico AL-KO.
Naprava neobičajno vibrira.	Napaka na-prave	Obiščite ser-visno delavnico AL-KO.
Čas uporabe akumulator-ske baterije je znatno krajši.	Čas polnje-nja akumula-torske bateri-je se je iztek-el.	Zamenjajte aku-mulatorsko bateri-jo. Uporabite sa-mo originalni pri-bor proizvajalca.
Akumulator-ske baterije ni mogoče na-polniti.	Kontakti na akumulatorski bateriji so umazani.	Obiščite ser-visno delavnico AL-KO.
	Akumulator-ska baterija ali polnilnik sta pokvarje-na.	Zamenjajte aku-mulatorsko bate-rijo ali polnilnik. Uporabite samo originalni pribor proizvajalca.
	Akumulator-ska baterija je pregreta.	Počakajte, da se akumulator oh-ladi.

NAPOTEK

Pri motnjah, ki niso navedene v tej tabeli ali ki jih ne morete sami odpraviti, se obrnite na našo servisno službo.

14 GARANCIJA

Morebitne napake materiala ali proizvodne napake na napravi bomo znotraj zakonskega obdobja veljavnosti, ki velja za garancijske zahtevke, po naši izbiri opravili s popravilom ali nadomestilom. Obdobje veljavnosti garancije je odvisno od veljavne zakonodaje v državi, v kateri je bila naprava kupljena.

Naša garancija velja samo, če:

■ so ta navodila za uporabo upoštevana,
■ je bila naprava strokovno uporabljena,
■ so bili uporabljeni originalni nadomestni deli.

Garancija preneha veljati, če:

■ so bili izvedeni samovoljni poskusi popravila,
■ so bile izvedene samovoljne tehnične spremembe,
■ naprava ni bila uporabljena v skladu z namenom uporabe.

■ poškodbe laka, ki so posledica normalne uporabe,
■ obrabne dele, ki so na kartici nadomestnih delov označeni z okvirjem xxxxxx (x).

Garancija začne veljati, ko napravo kupi prvi končni uporabnik. Velja datum na računu. S to izjavo in originalnim potrdilom o nakupu se obrnite na vašega prodajalca ali na najbližjo pooblaščeno servisno službo. Ta izjava ne vpliva na zakonske garancijske zahtevke, ki jih ima kupec do prodajalca.

15 IZJAVA ES O SKLADNOSTI

S to izjavo potrjujemo, da izdelek v obliki, ki se prodaja na trgu, ustreza zahtevam usklajenih direktiv EU, varnostnih standardov EU in specifičnih standardov, ki veljajo za ta izdelek.

Izdelek	Proizvajalec	Oseba, odgovorna za pripravo dokumentacije
Akumulatorski višinski obve-jevalnik	AL-KO Geräte GmbH Ichenhauser Str. 14	Andreas Hedrich
Serijska številka	D-89359 Kötz	Ichenhauser Str. 14
G4990012		D-89359 Kötz
Tip	Direktive EU	Usklajeni standardi
CSA 2020	2006/42/ES	EN 60745-1:2009+A11:2010
	2014/30/EU	EN 60745-2-13:2009+A1:2010
Raven zvočne moči	2000/14/ES	EN 55014-1:2006+A1:2009+A2:2011
EN ISO 3744	2011/65/EU	EN 55014-2:2015
izmerjena/zagotovljena	Ugotavljanje skladnosti
90,4 dB(A)/92 dB(A)	2000/14/ES, priloga V

Kötz, 1. 8. 2017

Wolfgang Hergeth, generalni direktor

PRIJEVOD ORIGINALNIH UPUTA ZA UPORABU

Sadržaj

1 Informacije o Uputama za uporabu.... 141

1.1 Objasnjenja oznaka i signalnih riječi 141

2 Opis proizvoda.... 141

2.1 Opseg isporuke 141

2.2 Simboli na uređaju.... 141

2.3 Sigurnosni i zaštitni uređaji.... 142

2.4 Namjenska uporaba 142

2.5 Moguća predvidiva nepravilna uporaba 142

2.6 Ostale opasnosti.... 142

2.7 Pregled proizvoda 142

3 Sigurnost.... 143
