CSA 2020 - Пила AL-KO - Безкоштовний посібник користувача

Бренд	AL-KO
Модель	CSA 2020
Тип продукту	Акумуляторний сучкоріз (штангова пилка)
Живлення	Літій-іонний акумулятор B50 Li (не входить у комплект), рекомендується зарядний пристрій C30 Li або TC30 Li
Номінальна напруга акумулятора	36 В (приблизно)
Довжина шини	Приблизно 25 см (не вказано)
Тип ланцюга	Oregon 91P033X
Гарантований рівень звукової потужності	92 дБ(A)
Виміряний рівень звукової потужності	90,4 дБ(A)
Тип масла для ланцюга	Біорозкладне масло для ланцюга
Об'єм масляного бака	Не вказано
Основні функції	Обрізання гілок дерев з землі, різання гілок
Комплектація	Інструкція з експлуатації, ремінь, шестигранний ключ/викрутка, захисний кожух
Гарантія	Згідно із законодавством країни покупки
Регулярне обслуговування	Перевіряти натяг ланцюга, мастило, чистити напрямну шину, заточувати ланцюг за потреби
Безпека	Носити рукавички, окуляри, каску, захисне взуття; дотримуватися відстані 10 м від ліній електропередач; не використовувати під дощем
Належне використання	Обрізання гілок стійких дерев та кущів з землі, стоячи на стійкій поверхні
Зберігання	Сухе, закрите місце, недоступне для дітей; злити масло при зберіганні >30 днів

Часті запитання - CSA 2020 AL-KO

Який акумулятор використовується з CSA 2020?

Сучкоріз призначений для літій-іонного акумулятора B50 Li (арт. 113559), який не входить у комплект поставки. Використовуйте виключно цей акумулятор.

Як увімкнути пристрій?

Спочатку натисніть кнопку розблокування (14) на базовому пристрої, потім утримуйте вимикач увімкнення/вимкнення (13). Відпустіть кнопку розблокування після запуску.

Чому ланцюг нагрівається і димить?

Це може бути через занадто натягнутий ланцюг або порожній масляний бак. Перевірте натяг та рівень масла. Якщо проблема не зникає, прочистіть отвір подачі масла та паз шини.

Як натягнути ріжучий ланцюг?

Використовуйте викрутку на шестигранному ключі, щоб повернути гвинт зірочки ланцюга (09/1): за годинниковою стрілкою для натягу, проти - для ослаблення. Ланцюг повинен підніматися на 3-4 мм посередині шини в холодному стані.

Яке масло використовувати для ланцюга?

Використовуйте виключно біорозкладне масло для ріжучого ланцюга. Ніколи не використовуйте відпрацьоване або мінеральне масло, це пошкодить пристрій та зашкодить довкіллю.

Чи можна використовувати сучкоріз на драбині?

Ні, пристрій слід використовувати лише з землі у стійкому положенні. Використання на драбині підвищує ризик падіння та серйозних травм.

Яку безпечну відстань слід дотримуватися від ліній електропередач?

Дотримуйтесь мінімальної відстані 10 метрів від повітряних ліній електропередач, щоб уникнути ризику ураження електричним струмом.

Як зберігати пристрій більше 30 днів?

Злийте масло з бака, зніміть ланцюг та шину, почистіть їх та змастіть антикорозійним маслом. Зберігайте пристрій у сухому закритому місці, недоступному для дітей.

Як замінити ріжучий ланцюг?

Послабте кріпильний гвинт кришки зірочки, зніміть кришку, послабте гвинт зірочки. Встановіть новий ланцюг у паз шини, спрямувавши ріжучі зуби вгору, потім встановіть кришку та натягніть ланцюг. Одягніть захисні рукавички.

Що робити, якщо двигун не запускається?

Перевірте, чи акумулятор заряджений та правильно вставлений. Очистіть контакти за потреби. Якщо проблема не зникає, вимикач може бути несправним; зверніться до служби підтримки AL-KO.

ПОСІБНИК КОРИСТУВАЧА CSA 2020 AL-KO

ПЕРЕКЛАД ОРИГІНАЛУ ПОСІБНИКА З ЕКСПЛУАТАЦІЇ

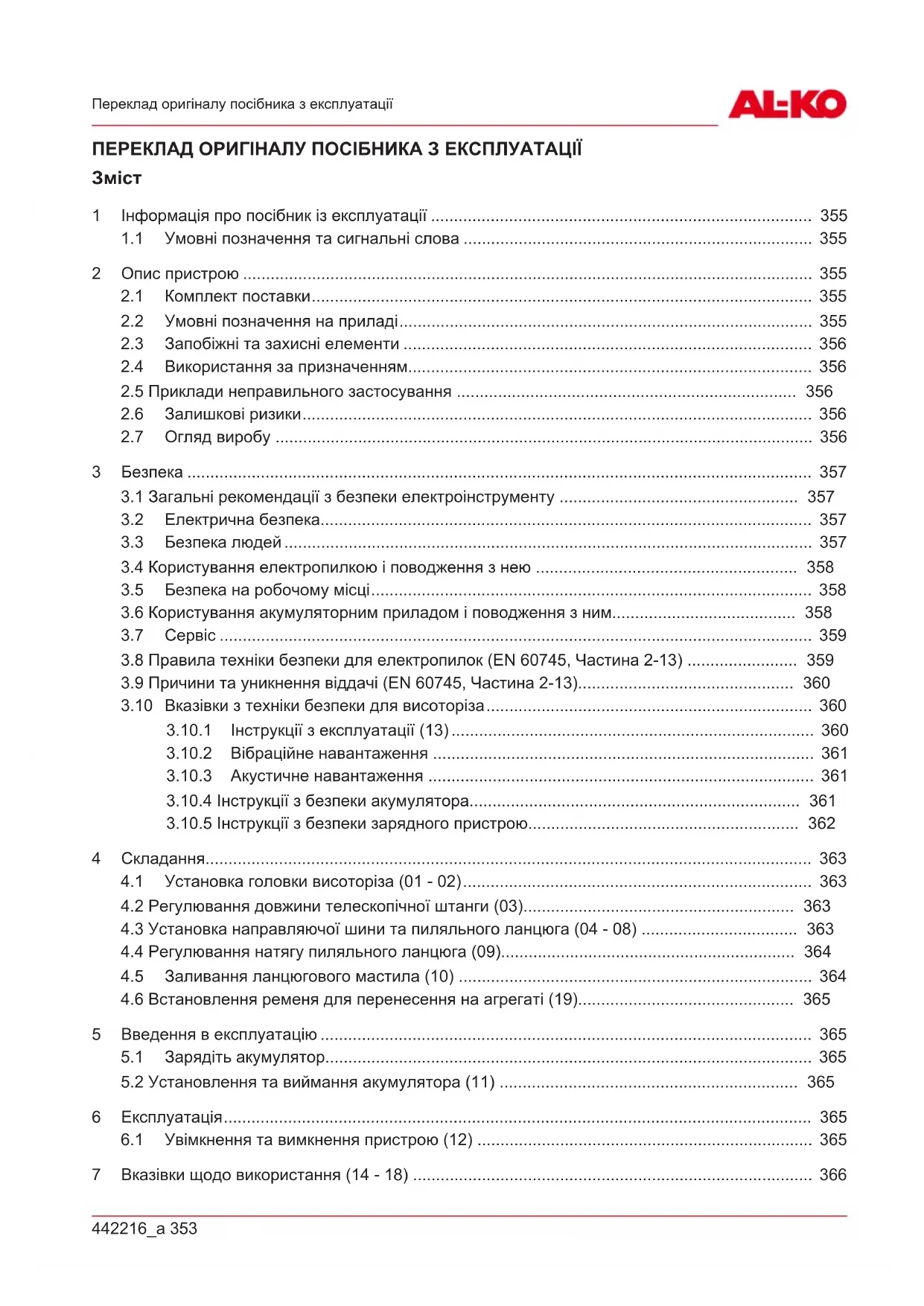

Зміст

1 Інформація про посібник із експлуатації 355

1.1 Умовні позначення та сигнальні слова 355

2 Опис пристрою 355

2.2 Умовні позначення на приладі 355

2.3 Запобіжні та захисні елементи 356

2.4 Використання за призначенням.... 356

2.5 Приклади неправильного застосування 356

2.6 Залишкові ризики 356

2.7 Огляд виробу 356

3 Безпека 357

3.1 Загальні рекомендації з безпеки електроінструменту 357

3.2 Електрична безпека.... 357

3.3 Безпека людей 357

3.4 Користування електропилкою і поводження з нею 358

3.5 Безпека на робочому місці 358

3.6 Користування акумуляторним приладом і поводження з ним.... 358

3.7 Сервіс 359

3.8 Правила техніки безпеки для електропилок (EN 60745, Частина 2-13) ...... 359

3.9 Причини та уникнення віддачі (EN 60745, Частина 2-13)...... 360

3.10 Вказівки з техніки безпеки для висоторіза 360

3.10.1 Інструкції з експлуатації (13) 360

3.10.2 Вібраційне навантаження 361

3.10.3 Акустичне навантаження 361

3.10.4 Інструкції з безпеки акумулятора.... 361

3.10.5 Інструкції з безпеки зарядного пристрою.... 362

4 Складання.... 363

4.1 Установка головки висоторіза (01 - 02)...... 363

4.2 Регулювання довжини телескопічної штанги (03)...... 363

4.3 Установка направляючої шини та пиляльного ланцюга (04 - 08) 363

4.4 Регулювання натягу пиляльного ланцюга (09)...... 364

4.5 Заливання ланцюгового мастила (10) 364

4.6 Встановлення ременя для перенесення на агрегаті (19)...... 365

5 Введення в експлуатацію 365

5.1 Зарядіть акумулятор.... 365

5.2 Установлення та виймання акумулятора (11) 365

6 Експлуатация 365

6.1 Увімкнення та вимкнення пристрою (12) 365

7 Вказівки щодо використання (14 - 18) 366

8 Технічне обслуговування та догляд 366

8.1 Перевірка натягу ланцюга.... 366
8.2 Перевірка системи змашення ланцюга.... 367
8.3 Пиляльний ланцюг і направляюча шина 367

8.3.1 Заміна пиляльного ланцюга та направляючої шини.... 367
8.3.2 Перевертання направляючої шини 367
8.3.3 Заточення пиляльного ланцюга 367
8.3.4 Очищення напрямної шини.... 368

9 Зберігання 368
10 Транспортування 368
11 Утилізація.... 369
12 Сервісне обслуговування 370
13 Усунення несправностей 370
14 Гарантія.... 372
15 Декларація про відповідність стандартам ЄС 372

1 ІНФОРМАЦІЯ ПРО ПОСІБНИК ІЗ ЕКСПЛУАТАЦІЇ

Німецька версія містить оригінальний по- сібник із експлуатації. Всі інші мовні версії — це переклади оригінального посібника з експлуатації.
Обов'язково прочитайте цей посібник із експлуатації перед введенням в експлуатацію. Це є необхідною умовою безпечної та безвідмовної роботи.
Завжди тримайте цей посібник із експлуатації під рукою, щоб прочитати його, якщо вам знадобиться інформація про пристрій.
■ Передавайте пристрій іншим особам тільки разом з цим посібником із експлуатації.
■ Прочитайте та дотримуйтеся вказівок з техніки безпеки та попереджень, що містяться в цьому посібнику з експлуатації.

1.1 Умовні позначення та сигнальні слова

НЕБЕЗПЕКА!

Вказує на небезпечну ситуацію, яка, якщо її не уникнути, призводить до смерті або серйозних травм.

ПОПЕРЕДЖЕННЯ!

Вказує на потенційно небезпечну ситуацію, яка, якщо її не уникнути, може призвести до смерті або серйозних травм.

ОБЕРЕЖНО!

Вказує на потенційно небезпечну ситуацію, яка, якщо її не уникнути, може призвести травмування легкої та середньої тяжкості.

УВАГА!

Вказує на ситуацію, яка, якщо її не уникнути, може призвести до майнового збитку.

ПРИМІТКА

Спеціальні вказівки для кращого розуміння та полегшення роботи.

2 ОПИС ПРИСТРОЮ

За допомогою ланцюгового висоторіза можна комфортно і безпечно безпосередньо з землі обрізати гілки та сучки на деревах та великих чагарниках. Для виконання складних і небез-

печних робіт по обрізці дерев не доведеться використовувати сходи або забиратися на дерево.

Акумуляторний ланцюговий висоторіз призначений для використання із літієвим акумулятором B50 Li (арт. № 113559). Акумулятор не входить до комплекту поставки.

УВАГА!

Небезпека пошкодження пристрою та акумулятора

Якщо пристрій працює з неправильним акумулятором, то це може призвести до пошкодження пристрою та акумулятора.

■ Пристрій працює тільки з призначе- ним для цього акумулятором.

Для зарядки акумулятора слід використовувати зарядний пристрій С30 Li (арт. № 113560) або ТС30 Li (арт. № 113561).

ПРИМІТКА

Додаткову інформацію можна знайти в наведених нижче посібниках з експлуатації:

■ "Літій-іонний акумулятор В50 Li" (док. № 442228)
"Зарядний пристрій C30 Li / TC30 Li для акумулятора B50 Li" (док. № 442230)

2.2 Умовні позначення на приладі

Умовне позна- чення

Значення

Будьте особливо обережні під час користування пристроєм.

Не використовуйте під час дощу! Бережіть пристрій від вологи!

Носіть захисну каску, захисні на- вушники та окуляри!

Умовне позначення	Значення
	Надягайте захисні рукавиці!
	Використовуйте неслизьке взуття.
	Перед введення в експлуатацію прочитайте посібник з експлуатації!
	Дотримуйтеся відстані 10 м від струмопровідних кабелів!

2.3 Запобіжні та захисні елементи

Захисна кришка на напрямній шині

Щоб уникнути травмування людей та пошко- дження предметів перед транспортуванням на направляючу шину та ланцюг завжди слід одя- гати захисний кожух.

2.4 Використання за призначенням

Ланцюговий висоторіз призначено для обрізки прямо з землі гілок і сучків на стійких деревах і великих чагарниках. Під час роботи з висоторізом користувач обов'язково повинен зайняти стійке положення та міцно стояти на землі (13).

Для змашення пиляльного ланцюга дозволяється використовувати тільки біорозкладне масло.

Будь-яке інше використання, крім зазначеного вище використання за призначенням, або інше використання вважається використанням не за призначенням.

Висоторіз не можна використовувати в комерційних цілях.

2.5 Приклади неправильного застосування

Не обрізати гілки, які розташовані прямо або під гострим кутом над користувачем або іншими особами.
■ Не можна використовувати пристрій, стоячи на драбині.

Дозволяється використовувати лише одну телескопічну трубу, навіть якщо в наявності є декілька телескопічних труб.
■ Не використовувати старе або мінеральне масло.
■ Не можна використовувати пристрій у ви- бухонебезпечному середовищі.

2.6 Залишкові ризики

Навіть за умови використання пристрою за призначенням залишаються ризики, які неможливо повністю виключити. Залежно від типу пристрою, його конструкції та умов застосування неможливо виключити наступні потенційні небезпеки:

контакт зі стружкою, що відлітає, та масляним туманом;
■ вдихання пилових частинок оброблюваного матеріалу та масляного туману;
■ травмування обертовими елементами пи- ляльного ланцюга;
різані рани в наслідок контакту з пиляльним ланцюгом.

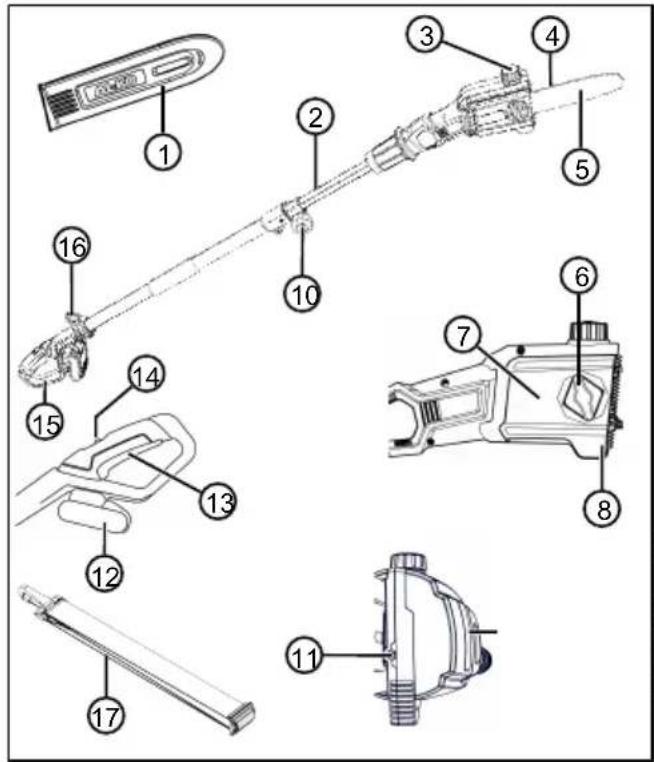

2.7 Огляд виробу

1 Захисна кришка на напрямній шині
2 Телескопічна труба

Номер	компонента
3	Наливний отвір масляного бака
4	Пиляльний ланцюг
5	Напрямна шина
6	Кріпильний болт
7	Кришка ланцюгової зірочки
8	Упор
9	Оглядове вікно масляного бака
10	Затискний гвинт
11	Натяжний гвинт ланцюга
12	Акумулятор
13	Вимикач УВІМ/ВИМК
14	Пускова кнопка
15	Ручка
16	Петля ременя для перенесення
17	Ремінь для перенесення

3 БЕЗПЕКА

3.1 Загальні рекомендації з безпеки електроінструменту

ПОПЕРЕДЖЕННЯ!

Ознайомтеся з усіма правилами техніки безпеки, інструкціями, ілюстраціями і технічними характеристиками, які входять в комплект постачання цього електроінструменту.

Недотримання вказівок з техніки безпеки та інструкцій може призвести до ураження електричним струмом, пожежі та (або) серйозних травм.

Зберігайте правила техніки безпеки та вказівки для використання в майбутньому.

Позначення «електроінструмент», що використовується в вказівках по техніці безпеки, стосується і електроінструментів, що працюють від мережі (з мережевим кабелем), і електроінструментів, що працюють від акумулятора (без мережевого кабелю).

3.2 Електрична безпека

Уникайте фізичного контакту із заземленими поверхнями, наприклад трубами, радіаторами, плитами та холодильниками. У разі заземлення тіла збільшується ризик ураження електричним струмом.
Бережіть електроінструмент від дощу чи вологи. Потрапляння води в електроприлад підвищує ризик ураження електричним струмом.

3.3 Безпека людей

Будьте уважні, слідкуйте за своїми діями і керуйтеся здоровим глуздом під час роботі з електроприладом. Не користуйтеся електроприладом, якщо ви стомлені або знаходитеся під впливом наркотичних засобів, алкоголю чи медикаментів. Секундна неуважність під час роботи з електроприладом може спричинити серйозну травму.

Користуйтеся засобами індивідуального захисту й обов'язково надягайте захисні окуляри. Залежно від способу й умов використання електроприладу, засоби індивідуального захисту, зокрема пилозахисна маска, нековзке захисне взуття, шолом і засоби захисту органів слуху, знижують ризик отримання травми.

Уникайте ненавмисного увімкнення. Переконайтеся, що електроприлад вимкнений, перш ніж підключати його до джерела живлення та (або) акумулятора, брати в руки або переносити. Не носіть електроприлад, тримаючи палець на вимикачі, і не підключайте увімкнений прилад до мережі. Це може призвести до нещасного випадку.

■ Перед увімкненням електроприладу зніміть із нього інструменти для регулювання та гайкові ключі. Інструмент або ключ, що знаходиться на деталі приладу, яка обертається, може завдати травм.

Уникайте незручного положення тіла. Виберіть стійку позу і зберігайте рівновагу. Це дасть змогу краще контролювати електроприлад у непередбачених ситуаціях.

Носіть підходящий одяг. Не вдягайте просторий одяг або прикраси. Тримайте волосся, одяг і рукавиці на безпечній

відстані від деталей, які рухаються.

Просторий одяг, прикраси та довге волосся можуть заплутатися в таких деталях.

3.4 Користування електропилкою і поводження з нею

■ Не перевантажуйте електроприлад. Використовуйте для виконання роботи відповідний електроприлад. Задля максимальної ефективні й безпеки не виходьте за межі вказаного діапазону потужності.
■ Не користуйтеся електроприладом із несправним вимикачем. Електроприлад, який неможливо ввімкнути або вимкнути, є небезпечним і потребує ремонту.
Перш ніж налаштовувати електроприлад, замініть запчастини інструменту або помістіть пристрій на зберігання, витягніть штепсель з розетки і (або) витягніть знімний акумулятор. Це унеможливить ненавмисне увімкнення електропилки.
Зберігайте електроприлад, що не використовується, у недосяжному для дітей місці. Не дозволяйте використовувати електроприлад особам, які не знайомі з ним або не прочитали ці інструкції. У разі використання недосвідченими особами електроприлади є небезпечними.
Ретельно виконуйте обслуговування електроприладів і насадок. Слідкуйте, щоб рухомі деталі бездоганно працювали і не защемлялися, та щоб не було зламаних і пошкоджених деталей, які порушують роботу електроприладу. Перед застосуванням електроприладу відремонтуйте пошкоджені частини. Причи- ною багатьох нещасних випадків є нена- лежний догляд за електроприладом.
Ріжучий інструмент має бути завжди чистим і гострим. Ретельно доглянутий ріжучий інструмент із гострими лезами менше защемлюється і легший у керуванні.
Використовуйте електроінструмент, насадки тощо відповідно до цих інструкцій. Ураховуйте умови використання та характер роботи. Використання електроприладу не за призначенням може призвести до виникнення небезпечних ситуацій.
Стежте за тим, щоб ручки і долонна частина рукавиці були сухими і чистими, без найменших слідів масла або мастила. Слизькі ручки і долонна частина рука-

виці не дозволяють забезпечити безпечну експлуатацію і контроль потужності в непередбачених ситуаціях.

3.5 Безпека на робочому місці

Робоча зона має бути чистою та добре освітленою. Безлад і погане освітлення — супутники нещасних випадків.
Забороняється використовувати цей електроприлад у вибухонебезпечному середовищі, де є легкозаймисті рідини, гази чи пил. Електроприлади створюють іскри, від яких пил і гази можуть загорітися.
Користуючись електроприладом, тримайте дітей та інших осіб на безпечній відстані. Якщо ви відволічетеся, ви можете втратити контроль над електроприладом.

3.6 Користування акумуляторним приладом і поводження з ним

Заряджайте акумулятори тільки за допомогою зарядного пристрою, рекомендованого виробником. Якщо зарядний пристрій, який підходить для певного виду акумуляторів, використовується з іншими акумуляторами, існує небезпека пожежі.
Використовуйте в електроприладі лише призначені для цього акумулятори. Використання інших акумуляторів може призвести до травмування або пожежі.
- Тримайте акумулятори якомога далі від скріпок, монет, ключів, цвяхів, гвинтів та інших дрібних металевих предметів, які можуть викликати замикання контактів. Замикання контактів акумулятора може спричинити опіки або пожежу.
За неправильного використання з акумулятора може потекти рідина. Уникайте контакту з нею. У разі контакту промийте уражене місце водою. Якщо рідина потрапила в очі, зверніться по медичну допомогу. Рідина, що витікає з акумулятора, може викликати подразнення шкіри або опіки.
Не використовуйте пошкоджений або модифікований акумулятор. Пошкоджений або модифікований акумулятор можуть поводити себе непередбачувано і спричинити пожежу, вибух або пошкодження.

• Тримайте акумулятор якомога далі від вогню або високих температур. Вогонь або температура вище 130 °C можуть спричинити вибух.
  Дотримуйтесь інструкцій з заряджання і в жодному разі не заряджайте акумулятор або акумуляторний інструмент поза діапазоном температур, зазначених у посібнику з експлуатації. Неправильне заряджання або заряджання поза затвердженим діапазоном температур можуть привести до руйнування акумулятора і підвищення пожежонебезпеки.

3.7 Сервіс

Доручайте ремонт електроприладу ли- ше кваліфікованим спеціалістам, що ви- користовують оригінальні запчастини. Це гарантиє, що електроприлад і надалі буде безпечним для використання.
У жодному разі не виконуйте обслуговування зруйнованих акумуляторів. Обслуговування акумуляторів дозволено здійснювати тільки виробнику або його сервісній службі.

3.8 Правила техніки безпеки для електропилок (EN 60745, Частина 2-13)

Не наближайтеся до зубчастого ланцюга, коли електропила працює. Перед запуском електропили переконайтеся в тому, що зубчастий ланцюг ні з чим не зіштовхується. Незначна неуважність під час роботі з електропилою може призвести до того, що одяг або частини тіла застрягнуть в зубчастому ланцюзі.
Права рука має завжди лежати на задній рукоятці, а ліва рука — на передній. Забороняється міняти руки місцями, утримуючи електропилу, оскільки це підвищує ризик нещасного випадку.
- Тримайте електроприлад за ізольовані ручки, оскільки під час пиляння пиляльний ланцюг може наштовхнутися на мережевий кабель, який ви не помітили. У результаті контакту пиляльного ланцюга з кабелем, який знаходиться під напругою, струм може передатися на металеві деталі приладу й завдати оператору електричного удару.
Користуйтеся захисними окулярами і захистом для слуху. Рекомендується користуватися й іншими засобами для захисту голови, рук і ніг. Захисний одяг

знижує ризик травм, викликаних трісками, що летять, і випадковим зіткненням з електропилкою.

Заборонено використовувати електропилку, сидячи на дереві. Використання в такому положенні може призвести до травм.
Нога завжди має мати надійну точку опори, електропилку можна вмикати, лише стоячи на міцній, безпечній і рівній поверхні. Робота на слизькій або хисткій поверхні, наприклад, на сходах, може призвести до втрати рівноваги або контролю над електропилкою.
Під час обрізання натягненої гілки необхідно враховувати ризик зворотної віддачі. Коли натяг деревних волокон знижується, спиляна гілка під ефектом віддачі може вдарити оператора та / або відкинути електропилку з подальшою втратою контролю.
■ Проявляйте обережність під час різання чагарників і пагонів маленького розміру. Невеликі матеріали можуть потрапити в ріжучий ланцюг і вдарити вас та / або вибити вас з рівноваги.
Під час переміщення тримайте вимкне- ну електропилку за передню рукоятку на відстані від тіла. Під час перенесен- ня або зберігання електропили завжди використовуйте чохли для шини. Пра- вильна експлуатація електропили знизить ризик випадкового зіткнення з ланцюгом в русі.
Дотримуйтесь вказівок щодо змашування, натягу ланцюга і запасних деталей. Ненатягнутий або незмазаний ланцюг може порватися або збільшити ризик зворотної віддачі.
Підтримуйте рукоятки сухими та чистими, без слідів масла або мастила. Рукоятка, забруднена маслом або мастилом, стає слизькою, що може призвести до втрати контролю.
Використовуйте пилку виключно для різання дерева. Не використовуйте електропилку для інших потреб. Приклад: не використовуйте електропилку для різання пластмаси, будівельних та інших недеревних матеріалів. Застосування електропили для інших операцій може бути небезпечним.

3.9 Причини та уникнення віддачі (EN 60745, Частина 2-13)

Віддача може виникнути, якщо ніс шини стикається з перешкодою, або якщо дерево складається, замикаючи ріжучу площину ланцюга.

Зіткнення носу шини з перешкодою може в деяких випадках викликати зворотну віддачу, коли шина відкидається вгору і назад, в напрямку оператора.

Затискання пиляльного ланцюга у верхній частині шини може викликати швидкий відскок пиляльного ланцюга до оператора.

Ці явища можуть призвести до втрати контролю над електропилою та до тяжких травм. Не можна сподіватися тільки на запобіжні пристрої електропили. Користувач електропили має вжити заходів для запобігання нещасних випадків і травм під час роботи.

Зворотня віддача є результатом неправильного користування інструментом та / або неправильних процедур або умов роботи. йї можна уникнути, вживши таких запобіжніх заходів:

Під час різання тримайте пилу міцно обома руками, охоплюючи обидві рукоятки електропили великим пальцем і іншими пальцями руки. Розташуйте своє тіло і руки таким чином, щоб зберігати контроль над пилкою в разі зворотної віддачі. Оператор може протидіяти силі зворотної віддачі за умови, що були вжиті належні заходи безпеки. Не допускайте безконтрольного переміщення електропили.
Не протягуйте руки занадто далеко і не ріжте вище рівня свого плеча. Це дозволить уникнути випадкових зіткнень пили з кінцівками і допоможе краще контролювати електропилку в непередбачених обставинах.
Під час заміни використовуйте тільки шини та ріжучі ланцюги, зазначені виробником. Використання невідповідних шин і ріжучих ланцюгів може призвести до розриву ланцюга і / або до виникнення зворотної віддачі.
Дотримуйтесь інструкцій виробника із заточування та техобслуговування електропили. Зниження глибини пропилу може призвести до почастішання зворотної віддачі.

3.10 Вказівки з техніки безпеки для висоторіза

3.10.1 Інструкції з експлуатації (13)

При обрізанні гілок висоторіз (13/1) можна піднімати (13/2) з максимальним кутом нахилу 60°. При більшому куті нахилу користувач опиняється в зоні падіння спиляних гілок. Користувач завжди повинен знаходитися поза цією зоною.
Користувач повинен передбачити можливі шляхи відходу в разі падіння гілок. Цей шлях не повинен бути захаращений перешкодами, наприклад, у вигляді відпиляних гілок або слизьких ділянок грунту, які можуть перешкодити ухилитися від падаючих гілок.
Завжди слід триматися на безпечній відстані від людей, тварин, предметів або будівель, що знаходяться поблизу. Така відстані повинна бути мінімум в 2,5 рази більша за довжину гілки, що має бути відрізана. Якщо дотримання такої дистанції неможливе, гілку слід відрізати по частинах.
Не слід намагатися відрізати гілку, діаметр якої перевищує довжину направляючої шини.
Необхідно стежити за тим, щоб рухомі гілки та інші предмети не потрапляли до пиляльного ланцюга. Якщо це станеться, слід негайно вимкнути висоторіз.
Вийняти акумулятор з основного блоку та надіти захисний кожух на пиляльний ланцюг під час:

технічного огляду, регулювання та очищення;
виконанні робіт з направляючою ши- ною та ланцюгом;
перерви у використанні;
транспортування;
- розміщення на зберігання;
технічного обслуговування та ремонту;
в разі небезпеки.

Дотримуватися небезпечної відстані міні- мум 10 м до наземних електричних ліній.

3.10.2 Вібраційне навантаження

ПОПЕРЕДЖЕННЯ!

Небезпека вібрації

Фактичне значення вібраційної емісії під час використання пристрою може відрізнятися від заявленого виробником значення. Спостерігайте за наведеними нижче факторами впливу до або під час використання:

Чи використовується пристрій за призначенням?
Чи матеріал розрізаний або оброблений правильно?
Чи пристрій перебуває в робочому стані?
Чи правильно загострений або встановлений різальний інструмент?
Чи встановлені кронштейни і, якщо потрібно, додаткові вібраційні ручки, і чи щільно вони з'єднані з пристроєм?

Експлуатуйте пристрій тільки з частотою обертання двигуна, необхідною для виконання окремої роботи. Уникайте максимальної частоти обертання, щоб знизити рівень шуму і вібрації.
Через неправильну експлуатацію та технічне обслуговування шум і вібрація пристрою можуть підвищитися. Це завдає шкоди здоров'ю людини. У таких випадках негайно вимкніть пристрій і зверніться за його ремонтом в авторизований сервісний центр.
Ступінь вібраційного навантаження залежить від виконуваної роботи або використання пристрою. Оцініть і встановіть відповідні перерви в роботі. В результаті вібраційне навантаження протягом всього робочого часу буде значно знижено.
Тривала експлуатація пристрою наражає оператора на вібрації і може викликати проблеми з кровообігом (симптом «білого пальця»). Щоб зменшити цей ризик, носіть рукавички та тримайте руки в теплі. У разі виявлення симптому «білого пальця» негайно зверніться до лікаря. До цих симптомів належать: оніміння, втрата чутливості, поколювання, свербіж, біль, слабкість, зміна кольору або стану шкіри. Зазвичай ці

симптоми впливають на пальці, руки або пульс. За низьких температур ризик зростає.

Робіть під час робочого дня тривалі перерви, щоб відпочити від шуму і вібрацій. Плануйте свою роботу так, щоб розділити експлуатацію пристроїв, які створюють сильні вібрації, на кілька днів.
Якщо ви відчуваєте дискомфорт або дисхромії шкіри під час використання пристрою в руках, негайно припиніть роботу. Встановіть достатні перерви в роботі. Робота без достатніх перерв може призвести до місцевої вібраційної хвороби.
■ Мінімізуйте ризик впливу вібрації. Виконуйте обслуговування пристрою відповідно до інструкцій в посібнику з експлуатації.
Якщо обладнання використовується часто, зверніться до дилера, щоб придбати анти-вібраційні аксесуари (наприклад, ручки).
Уникайте роботи з пристроєм за температури нижче 10 °C. У плані роботи визначте, як можна обмежити вібраційне навантаження.

3.10.3 Акустичне навантаження

Деякого акустичного навантаження, спричиненого цим пристроєм, не можна уникнути. Виконуйте шumnі роботи у встановлені і визначені терміни. За потреби слід враховувати вказівки щодо «тихих годин» і обмежувати тривалість роботи найбільш необхідною. Для забезпечення особистого захисту та захисту осіб, які перебувають поблизу, необхідно носити беруші.

3.10.4 Інструкції з безпеки акумулятора

У цьому розділі описано всі загальні правила з техніки безпеки та попередження, яких слід дотримуватися під час використання акумулятора. Прочитайте ці інструкції!

Використовуйте лише акумулятори, при- значені для пристроїв компанії AL-KO, які працюють від акумулятора. Заряджайте а- кумулятор лише за допомогою зарядного пристрою AL-KO з комплекту.
■ Перед використанням витягніть новий акумулятор із оригінальної упаковки.
Повністю зарядіть акумулятор перед першим використанням і завжди використовуйте вказаний зарядний пристрій. Завжди дотримуйтесь інформації щодо заряджання акумулятора, яка міститься в цьому по-сібнику з експлуатації.

■ Не використовуйте акумулятор в пожежота вибухонебезпечних середовищах.
■ Не наражайте акумулятор на вплив вологи і вогкості під час експлуатації пристрою.
Захищайте акумулятор від впливу тепла, мастила та вогню, щоб уникнути його пошкодження й витоку пари та рідкого електроліту.
■ Не розряджайте та не кидайте акумулятор.
Не використовуйте забруднений або вологий акумулятор. Перед використанням акумулятора очистіть його чистою сухою ганчіркою та висушіть.
Не відкривайте, не розбирайте та не podrібнюйте акумулятор. Це призведе до ураження електричним струмом або короткого замикання.
Акумулятор заборонено використовувати стороннім особам, а саме: якщо вони перебувають під наглядом особи, відповідальної за їхню безпеку, або пройшли інструктаж із експлуатації акумулятора. Сторонні особи включають, наприклад:
осіб (в тому числі дітей) із обмеженими фізичними, сенсорними або розумовими можливостями;
осіб, які не мають досвіду та (або) знань про пристрій.
Діти повинні перебувати під наглядом, і їм необхідно заборонити бавитися з акумулятором.
Не залишайте акумулятор в зарядному пристрої надовго. Для тривалого зберігання слід вийняти акумулятор із зарядного пристрою.
Виймайте акумулятор із пристрою, якщо не використовуєте його.
Зберігайте акумулятор у сухому закритому місці. Тримайте прилад якнайдалі від дже- рел тепла та прямих сонячних променів. Доступ неавторизованих осіб та дітей до акумулятора заборонено.

3.10.5 Інструкції з безпеки зарядного пристрою

У цьому розділі описано всі загальні правила з техніки безпеки та попередження, яких слід дотримуватися під час використання зарядного пристрою. Прочитайте ці інструкції!

Використовуйте пристрій тільки за призначенням, тобто, для заряджання зазначених акумуляторів. Вставляйте в зарядний пристрій виключно оригінальні акумулятори AL-KO.
Перед кожним використанням перевіряйте увесь пристрій, у тому числі, кабель живлення та відсік для акумулятора на предмет пошкоджень. Використовуйте тільки справний пристрій.
■ Не використовуйте пристрій в пожежо- та вибухонебезпечних середовищах.
Використовуйте пристрій виключно в приміщенні та не наражайте його на вплив дощу або вологи.
Завжди ставте зарядний пристрій на добре провітрювану та негорючу поверхню, оскільки він нагрівається під час зарядження. Звільніть вентиляційні отвори та не накривайте пристрій.
Перед підключенням зарядного пристрою переконайтеся в наявності напруги мережі, зазначеної в розділі «Технічні характеристики».
Підключайте кабель живлення виключно до зарядного пристрою та використовуйте його за призначенням. Не переносьте за-рядний пристрій за кабель живлення та не тягніть за штекер, виймаючи кабель живлення з розетки.
Захищайте шнур живлення від тепла, мастила та гострих країв, щоб уникнути його пошкодження.
Не використовуйте забруднені або вологі зарядний пристрій й акумулятор. Перед використанням очистіть та висушіть пристрій й акумулятор.
■ Не відкривайте зарядний пристрій й акумулятор. Це призведе до ураження електричним струмом або короткого замикання.
Задля власної безпеки доручайте ремонт приладу лише кваліфікованим спеціалістам, що використовують оригінальні запчастини.
Пристрій заборонено використовувати стороннім особам, а саме: якщо вони перебувають під наглядом особи, відповідальної за їхню безпеку, або пройшли інструктаж із експлуатації пристрою. Сторонні особи включають, наприклад:

осіб (в тому числі дітей) із обмеженими фізичними, сенсорними або розумовими можливостями;
осіб, які не мають досвіду та (або) знань про пристрій.

Діти повинні перебувати під наглядом, і їм необхідно заборонити бавитися з пристроєм.

Зберігайте пристрій у сухому закритому місці. Доступ неавторизованих осіб та ді-тей до пристрою заборонено.

4 СКЛАДАННЯ

ПОПЕРЕДЖЕННЯ! Небезпека серйозних травм

У разі використання висоторіза, зібраного не в повному обсязі, існує ризик отримання серйозних травм.

Висоторіз слід використовувати тільки в повністю зібраному стані.
Перед кожним використанням слід провести візуальних огляд і переконатися в тому, що висоторіз повністю зібраний, не має пошко-джень, зношених або незакріплених деталей. Всі запобіжні та за-хисні пристрої повинні справно функціонувати.

ОБЕРЕЖНО! Небезпека отримання різаних ран!

Гострі краї пиляльного ланцюга можуть призвести до отримання різаних ран під час монтажу.

Демонтуйте їх, перш ніж встанов- лювати акумулятор.
Надягайте захисні рукавиці під час монтажу пиляльного ланцюга і напрямної шини.

4.1 Установка головки висоторіза (01 - 02)

1. З'єднувальну муфту (01/2) надіти на телескопічну штангу (01/3) та засунути її в головку висоторіза (01/1) до упору (01/a).

2. З'єднувальну муфту (02/1) закрутити (02/a) до упору в напрямку головки висоторіза (02/2).

4.2 Регулювання довжини телескопічної штанги (03)

Довжина телескопічної штанги (03/1) регулюється плавно. Завдяки цьому можна вибрати та встановити необхідну для обрізки довжину штанги.

1. Затискний гвинт (03/2) викрутити (03/a) на- стільки, щоб розблокувати фіксацію.

2. Пересунути телескопічну штангу на необхідну довжину (03 / b)

3. Затискний гвинт повністю закрутити.

4.3 Установка направляючої шини та пиляльного ланцюга (04 - 08)

ОБЕРЕЖНО! Небезпека травмування пиляльним ланцюгом

Ріжучі кромки пиляльного ланцюга дуже гострі, тому контакт з ланцюгом може стати причиною різаних ран. Перед виконанням будь-яких видів робіт з ланцюгом необхідно:

вимкнути пристрій та вийняти акумулятор;
■ надіти захисні рукавички.

1. Відкрутити (04/а) кріпильний болт (04/1) кришки ланцюгової зірочки (04/2). Вийняти кріпильний болт, зняти кришку ланцюгової зірочки.

2. За допомогою викрутки на ключі з шести- гранною голівкою відкрутити болт натягу ланцюга (05/1). Болт натягу ланцюга кру- тити до тих пір, поки цапфа натягу ланцю- га (05/2) не опиниться в кінцевому поло- женні (05/a).

3. Накласти пиляльний ланцюг:

Зубці (06/1) пиляльного ланцюга (06/2), які повинні розташовуватися зверху на верхівці направляючої шини, підтягну-ти (06/а) до верхівки направляючої ши-ни (06/3).

Примітка: Стежити за правильним напрямком ходу ланок!

Пиляльний ланцюг укласти в ланцюговий паз (06/4) направляючої шини та провернути ланцюг таким чином, щоб весь ланцюг лежав на шині.

1. Направляючу шину з укладеною ланцюгом накласти на корпус:

пиляльний ланцюг (07/1) надіти на ланцюгову зірочку (07/2).

Направляючу шину (07/3) розмістити таким чином, щоб обидві напрямні цапфи (07/4) потрапили до прорізу (07/5) направляючої шини.
Направляючу шину розмістити таким чином, щоб цапфа натягу ланцюга (07/6) потрапила в обидва отвори натягу ланцюга (07/7).
Пиляльний ланцюг розмістити таким чином, щоб він перебував у пазу направляючої шини та був надітим на ланцюгову зірочку.

1. Кришку ланцюгової зірочки (08/1) встановити на місце та зафіксувати кріпильним болтом (08/2), закрутивши його до упору (08/a).

2. Натяг пиляльного ланцюга (див. розділ 4.4 "Регулювання натягу пиляльного ланцюга (09)", сторінка 364).

4.4 Регулювання натягу пиляльного ланцюга (09)

1. Для регулювання натягу ланцюга використовувати викрутку на ключі з шестигранною голівкою.

Збільшити натяг пиляльного ланцюга: болт натягу ланцюга (09/1) закрутити за годинниковою стрілкою (09/a).
Зменшити натяг пиляльного ланцюга: болт натягу ланцюга закрутити проти годинникової стрілки (09/b).

1. Перевірити натяг ланцюга (див. розділ 8.1 "Перевірка натягу ланцюга", сторінка 366). У разі необхідності повторити по- передній крок.

4.5 Заливання ланцюгового мастила (10) Пристрій поставляється без масла для змашення ланцюга!

УВАГА!

Небезпека пошкодження обладнан- ня

Використання пристрою без масла для змашення ланцюга призводить до пошкодження пиляльного ланцюга та напрямної шини.

Забороняється використовувати пристрій без масла для змашення пиляльного ланцюга.
Перед початком виконання робіт слід заповнити масляний бак маслом для змашення ланцюга та під час роботи регулярно контролювати рівень масла.
■ Перед кожним використанням слід переконатися в справному функціонуванні автоматичної системи змашення ланцюга.

Термін служби та продуктивність різання ланцюга залежать від своєчасного та достатнього змащення ланцюга. В процесі експлуатації пиляльний ланцюг автоматично змащується маслом

УВАГА!

Небезпека пошкодження обладнан- ня

Використання відпрацьованого масла для змашення ланцюга, яке містить механічні домішки, призводить до передчасного зносу направляючої шини та ланцюга. У разі використання відпрацьованого масла гарантійні зобов'язання виробника втрачають силу.

Забороняється використовувати відпрацьоване масло, для змашення ланцюга дозволяється використання тільки біорозкладного масла.

УВАГА!

Небезпека заподіяння шкоди навко- лишньому середовищу

Використання мінерального масла для змащення ланцюга заподіює серйозну шкоду навколишньому середовищу.

Забороняється використовувати мінеральне масло, для змащення ланцюга дозволяється використання тільки біорозкладного масла.

Перед кожним використанням і при кожній за- міні акумулятора слід перевіряти рівень масла та доливати масло, в разі необхідності:

1. Перевірити рівень масла через оглядове вікно (10/1) масляного бака. В оглядовому вікні завжди має бути видно масло. Мінімальний і максимальний рівень мастила не повинні бути перевищені.
2. Покласти висоторіз на міцну основу в горизонтальному положенні.
3. Очистити поверхню навколо пробки масляного бака (10/2).
4. Відкрутити пробку масляного бака.

ПРИМИТКА

Для акуратної заправки масляного бака можна використовувати лійку.
■ Не допускати потрапляння забруднень в масляний бак.

1. Масляний бак слід заправляти біорозкладним маслом для змашення пиляльного ланцюга. В процесі заправки контролювати рівень масла через оглядове вікно. Масло не повинно переливатися через край!
2. Закрутити пробку масляного бака.

4.6 Встановлення ременя для перенесення на агрегаті (19)

Ремінь для перенесення, що входить у комплект постачання, передає навантаження на верхню частину тулуба.

1. Навісьте ремінь для перенесення (19/2) через плече.
2. Навісьте гаки карабіна ременя для перенесення через петлі (19/1) на пристрої.

3. Відрегулюйте довжину ременя, переміщуючи пряжку, так, щоб пристрій було зручно переносити.

4. Виконайте кілька робочих рухів із вимкне- ним пристроєм, щоб перевірити довжину ременя. За потреби відрегулюйте довжину ременя.

5 ВВЕДЕННЯ В ЕКСПЛУАТАЦИЮ

5.1 Зарядіть акумулятор

Акумулятор частково заряджено! Акумулятор слід повністю зарядити перед першим використанням. Акумулятор можна заряджати на будь-якому етапі розрядження. Переривання зарядження не впливає на стан акумулятора.

ПРИМІТКА

Більш детальна інформація знаходиться в окремих посібниках для акумулятора та зарядного пристрою.

5.2 Установлення та виймання акумулятора (11)

Установлення акумулятора (11/a)

1. Вставити акумулятор (11/1) в акумуляторний відсік (11/2) до зачеплення.

Виймання акумулятора (11/b)

1. Натиснути та утримувати кнопку розблокування (11/3) на акумуляторі (11/1).
2. Вийняти акумулятор.

6 ЕКСПЛУАТАЦІЯ

ОБЕРЕЖНО!

Небезпека загоряння

Під час експлуатації корпус редуктора нагрівається.

■ Не торкатися до корпусу редуктора.

6.1 Увімкнення та вимкнення пристрою (12)

Увімкнення пристрою

1. Встановити пристрій в робоче положення.
2. Натиснути кнопку блокування (12/1) на ос- новному блоці та утримувати (12/a).
3. Натиснути та утримувати вимикач УВІМ/ВИМК (12/2).
4. Відпустити кнопку блокування. Після запуску пристрою не потрібно утримувати кнопку блокування. Кнопка блокування по-винна перешкоджати випадковому запуску пристрою.

Вимкнення пристрою

1. Відпустити вимикач УВІМ/ВИМК (12/2).

7 ВКАЗІВКИ ЩОДО ВИКОРИСТАННЯ (14 - 18)

ПОПЕРЕДЖЕННЯ! Підвищена небезпека падіння

Існує підвищена небезпека падіння, якщо роботу виконують з підвищеного рівня (наприклад, сходи).

Завжди працюйте з пристроєм із землі і переконайтеся в тому, що ви стоїте на твердому ґрунті.
Дотримуйтеся правил техніки безпеки.

Користувач повинен зайняти таке положення, щоб зріз можна було зробити по можливості під кутом 90° до гілки (14/а).
Товсті гілки слід зрізати частинами, щоб краще контролювати зону падіння відріза- них гілок (15/1).
Не можна зрізати гілки в місці потовщення біля основи. В іншому випадку рана в місці зрізу буде повільно затягуватися, в результаті чого може початися процес гниття деревини (16).
Під час роботи слід використовувати стопорний захват (17/1), щоб притиснути (17 / а) висоторіз до гілки (17/2) та таким чином зафіксувати його на гілці.
Перш ніж зрізати гілку (18/6), перший надріз слід зробити (18/а) на нижній частині гілки. За рахунок цього можна уникнути задирів на корі та ран, що довго загоюються. Щоб уникнути затиснення пили надріз на нижній частині гілки повинен становити не більше 1/3 товщини гілки.
Щоб пилу не затиснуло, висоторіз слід витягати з розпилу з ланцюгом, який ще обертається

8 ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ТА ДОГЛЯД

ПОПЕРЕДЖЕННЯ!

Небезпека порізів!

Небезпека отримання різаних ран під час контакту з гострими рухомими деталями пристрою і ріжучим інструментом.

Завжди вимикайте пристрій перед технічним і сервісним обслуговуванням і очищенням. Вийміть акумулятор.
Завжди носіть захисні рукавички під час технічного обслуговування, догляду та очищення.

8.1 Перевірка натягу ланцюга

ОБЕРЕЖНО!

Небезпека травмування пиляльним ланцюгом

Ріжучі кромки пиляльного ланцюга дуже гострі, тому контакт з ланцюгом може стати причиною різаних ран. Перед виконанням будь-яких видів робіт з ланцюгом необхідно:

■ вимкнути пристрій та вийняти акумулятор;
■ надіти захисні рукавички.

Слід регулярно перевіряти натяг ланцюга, то- му що нові ланцюги теж розтягуються.

1. Пиляльний ланцюг слід злегка відтягнути вниз і при цьому перевірити:

У холодному стані: ланцюг натягнуто правильно, якщо по центру направляючої шини його можна відтягнути на 3 - 4 мм і провернути на шині вручну. В процесі експлуатації при нагріванні пиляльний ланцюг подовжується та провисає.
Головні ланки пиляльного ланцюга не повинні виступати з канавки на нижній стороні напрямної шини, в іншому випадку ланцюг може зіскочити.

1. У разі необхідності пиляльний ланцюг слід підтягнути (див. розділ 4.4 "Регулювання натягу пиляльного ланцюга (09)", сторінка 364).

8.2 Перевірка системи змашення ланцюга

Для того щоб перевірити справність функціонування автоматичної системи змашення ланцюга, слід включити висоторіз та тримати кінцем пили в напрямку картону або паперу, розстелених на землі.

УВАГА!

Небезпека пошкодження обладнан- ня

Контакт із землею неминуче призводить до затуплення ріжучих зубців.

■ Не можна допускати контакту ланцюга із землею, пилу завжди слід тримати на безпечній відстані в 20 см від землі!

1. Вимкнути пристрій.
2. Тримати висоторіз кінцем пили в напрямку картону або паперу, розстелених на землі.

Якщо пляма масла на картоні або папері збільшується, то система змашення ланцюга функціонує справно.
Якщо, незважаючи на повний масляний бак, пляма масла не з'являється: слід прочистити масловипускний отвір і паз направляючої шини (Очищення напрямної шини).

Якщо це не допоможе, слід звернутися до сер- вісної служби.

8.3 Пиляльний ланцюг і направляюча шина

8.3.1 Заміна пиляльного ланцюга та направляючої шини

Заміна пиляльного ланцюга та направляючої шини

Під час експлуатації пристрою пиляльний ланцюг і направляюча шина піддаються великим навантаженням і зносу. В разі появи ознак по- рушення справного функціонування пиляльного ланцюга та направляючої шини, слід негайно замінити їх.

8.3.2 Перевертання направляючої шини

Щоб уникнути одностороннього зносу направляючої шини її слід перевертати при кожній заміні ланцюга.

8.3.3 Заточення пиляльного ланцюга

ОБЕРЕЖНО!

Небезпека травмування внаслідок зворотної віддачі

Пошкоджені або неправильно заточені пиляльні ланцюги збільшують небезпеку віддачі! Зворотна віддача може стати причиною травмування.

Пиляльний ланцюг слід регулярно чистити.
Пиляльний ланцюг слід регулярно перевіряти на предмет пошко- джень. У разі необхідності ланцюг слід замінити.
Якщо немає можливості самостійно заточити пиляльний ланцюг: слід звернутися до сервісного центру.

Пиляльний ланцюг необхідно заточувати в на- ступних випадках:

якщо замість тирси відбувається викид тільки деревного пилу;
якщо під час обрізки гілки пилу затискає деревина зрізу.

Для недосвідчених користувачів: з питання за- точення слід звернутися до фахівця або до сервісної служби. У разі заточування своїми силами, необхідно додержуватися наступних параметрів. Необхідні інструменти можна при- дбати в спеціалізованих магазинах.

Тип ланцюга Діаметр на-пилка	Кут голівки Кут підрізу Кут нахилу го-лівки (55°)			Розмір за глибиною
		Кут обертан-ня інструмен-та	Кут нахилу інструмента	Поперечний кут
Oregon 91P033X 5/32" 30° 0° 80° 0,025"
Розмір за глибиною Напилок

ПРИМИТКА

При заточуванні не знімайте багато матеріалу!

Для заточування ми рекомендуємо використовувати верстат для заточування ланцюга.

8.3.4 Очищення напрямної шини

1. Направляючу шину, паз направляючої ши- ни та масловипускний отвір слід регулярно прочищати.
2. Задирки на направляючій шині, які залишає пиляльний ланцюг, слід регулярно зачищати плоским напилком.

9 ЗБЕРІГАННЯ

Після кожного використання ретельно очищайте пристрій і за потреби встановлюйте всі захисні кришки. Зберігайте пристрій у сухому, яка повинна замикатися місці, недоступному для дітей.

В разі тривалого зберігання понад 30 днів необхідно виконати наступні дії:

1. злити з масляного бака для эмашування ланцюга;
2. зняти пиляльний ланцюг і направляючу шину, очистити їх і обробити антикорозійним маслом;
3. ретельно очистити пристрій, зберігати в сухому приміщенні.

УВАГА!

Небезпека пошкодження обладнан- ня

Засохле або загусле масло для змащення ланцюга при тривалому зберіганні призводить до пошкодження елементів автоматичної системи змащування.

Перед тривалим зберіганням слід зливати масло з пристрою.

10 ТРАНСПОРТУВАННЯ

Перед транспортуванням виконайте наведені нижче заходи:

1. Вимкніть пристрій.
2. Вийміть акумулятор з пристрою.
3. Правильно упакуйте акумулятор (див. нижче).

ПРИМИТКА

Номінальна потужність акумулятора становить менше 100 Вт · год. Дотримуйтеся наведених нижче вказівок щодо транспортування!

Літій-іонний акумулятор підлягає закону про перевезення небезпечних вантажів, але його можна транспортувати за спрощених умов:

Приватні користувачі можуть транспорту- вати неушкоджений акумулятор без будь- яких додаткових вимог дорожнім транспор- том виключно в упаковці для роздрібного продажу для особистих цілей. Дотримуй- тесь обмежень щодо ваги для окремо аку- муляторів, які надсилаєте окремо:

загальна вага максимум 30 кг на упаковку під час транспортування автомобільним, залізничним і морським транспортом
немає обмежень щодо ваги для пові- тряного транспорту, але максимум 2 штуки на упаковку

Якщо акумулятор імовірно пошкоджений (наприклад, через падіння пристрою), перевезення заборонено.

Комерційні користувачі, які виконують перевезення в зв'язку зі своєю основною діяльністю (наприклад, поставки на будівельні майданчики або місця навантаження та з них), можуть також скористатися цим спрощенням.

В обох вищезгаданих випадках слід вжити примусових заходів, щоб запобігти витоку вмісту. В інших випадках слід суворо дотримуватися правил про небезпечні вантажі! Недотримання загрожує відправнику і, можливо, перевізнику суворим покаранням.

Інші вказівки щодо транспортування та надсилання

Транспортуйте або надсилайте літій-іонний акумулятор тільки в непошкодженому стані!
Закріпіть пристрій так, щоб запобігти не- навмисному введенню в експлуатацію під час транспортування.
Поставте пристрій в тверду зовнішню упаковку (коробку). Якщо можливо, використовуйте оригінальну упаковку виробника.
Перевіряйте правильність маркування та документації про надсилання під час транспортування і надсилання (наприклад, кур'єрською або експедиторської службою):

Під час транспортування на автомобільному, залізничному і морському транспорті на упаковці повинні бути наліплені попереджувальні наліпки про те, коли акумулятори було вставлено в пристрій. Якщо акумулятори було вставлено або вбудовано в пристрої, то не потрібно жодної попереджувальної наліпки, оскільки зовнішня/оригінальна упаковка вже відповідають певним правилам.

У разі повітряного транспорту на упаковку повинна бути наліплена попереджувальна наліпка. Дотримуйтесь об-

межень щодо ваги для акумуляторів, що постачаються разом з пристроєм: максимум 5 кг ваги акумулятора на упаковку і максимум 2 штуки на упаковку, якщо акумулятори прикріплено до пристрою.

Дізнайтеся у свого постачальника послуг, чи можливе транспортування, і покажіть свою посилку.

Рекомендуємо звернутися до фахівця з небезпечних вантажів для підготування до надсилання. Також дотримуйтеся діючих національних приписів.

11 УТИЛІЗАЦІЯ

Вказівки щодо електричного і електронного обладнання (ElektroG)

Електронні та електричні пристрої не належать до звичайних побутових відходів. Їх слід збирати та викидати окремо.

Використані батарейки або акумулятори, які вже не використовуються в старому пристрої, слід бути видалені перед викиданням! Їхня утилізація регулюється законом про акумулятори.

Власники або користувачі електричного та електронного обладнання зобов'язуються повертати його відповідно до законодавства після використання.

Кінцевий користувач несе відповідальність за стирання своїх персональних даних зі старого обладнання перед утилізацією!

Символ з перекресленого смітника означає, що електричні та електронні пристрої заборонено утилізувати разом з іншими побутовими відходами.

Електричні та електронні пристрої можна безкоштовно в таких місцях:

■ Державна служба з видалення або збору (наприклад, муніципальні склади)
■ Магазини електрообладнання (стаціонарні та інтернет-магазини) за умови, що про-давці зобов'язані приймати їх чи пропону-вати їх на добровільній основі.

Ці заяви застосовуються тільки для пристроїв, встановлених і проданих у країнах Європейського Союзу, відповідно до Директиви ЄС

2012/19/ЄС. У країнах за межами Європейського Союзу можуть діяти інші правила щодо утилізації електричних та електронних пристроїв.

Примітки щодо закону про акумулятори (BattG)

Старі батареї та акумулятори не належать до звичайних побутових відходів. Їх слід збирати та викидати окремо.
Див. інформацію про безпечне видалення батарей або акумуляторів із електричного чи електронного пристрою, а також інформацію про тип використовуваної системи (наприклад, хімічний тип), у посібнику з експлуатації або встановлення.
Власники або користувачі батарей або акумуляторів зобов'язуються по-вертати його відповідно до законо-давства після використання. Повернення обмежується постачанням не-великих кількостей.

Старі батареї можуть містити шкідливі речовини або важкі метали, які можуть завдати школи довкіллю і здоров'ю. Утилізація відпрацьованих батарей і використання ресурсів, що містяться в них, сприяє захисту цих двох важливих активів.

Символ з перекресленого смітника означає, що батареї та акумулятори заборонено утилізувати разом з іншими побутовими відходами. Крім того, під смітником є символи Hg, Cd або Pb, що виглядають таким чином:

■ Нг: батарея містить понад 0,0005 % ртуті
Cd: батарея містить понад 0,002 % кадмію
■ Pb: батарея містить понад 0,004 % свинцю

Акумулятори та батареї можна безкоштовно в таких місцях:

Державна служба з видалення або збору (наприклад, муніципальні склади)
■ Магазини батарей і акумуляторів
■ пункт збору загальної системи повернення відпрацьованих акумуляторів
■ пункт збору виробника (якщо він не є чле- ном загальної системи повернення)

Ці заяви застосовуються тільки для акумуляторів і батарей, встановлених і проданих у країнах Європейського Союзу, відповідно до Директиви ЄС 2006/66/ЄС. У країнах за межа- ми Європейського Союзу можуть діяти інші правила щодо утилізації акумуляторів і батарей.

12 СЕРВІСНЕ ОБСЛУГОВУВАННЯ

Якщо у вас є питання щодо гарантії, ремонту або запасних частин, зверніться в найближчий сервісний центр AL-KO.

Адресу можна знайти в Інтернеті за посиланням:

13 УСУНЕННЯ НЕСПРАВНОСТЕЙ

ОБЕРЕЖНО!

Небезпека травмування

Рухомі деталі та деталі з гострими кра- ями можуть призвести до травм.

Завжди носіть захисні рукавиці під час технічного обслуговування, догляду та очищення!

Несправність	Причина Усунення
Двигун не працює.	Акумулятор розряджений.	Зарядити акумулятор.
	Акумулятор не встановлений або встановлений неправильно.	Правильно встановити акумулятор.
	Відсутня подача електроенергії.	■ Вийняти акумулятор.■ Почистити контакт роз'єму.■ Знову встановити акумулятор.
Двигун працює з перебоями.	Несправність вими-кача УВІМ/ВИМК.	Звернутися до сервісного центру компанії AL-КО.
Направляю-ча шина та пиляльний ланцюг на-гріваються. Поява диму.	Пиляльний ланцюг за-надто натяг-нут.	Перевірити на-тяг ланцюга. Підтягніть пи-ляльний лан-цюг.
	Масляний бак порож-ній.	Долити масло для змашення ланцюга.
	Маслови-пускний отвір і (або) паз шини забруднені.	Очистити мас-ловипускний отвір і (або) паз шини.
Двигун пра-цює, але пи-ляльний лан-цюг не обер-тається.	Пиляльний ланцюг за-надто натяг-нут.	Перевірити на-тяг ланцюга. Підтягніть пи-ляльний лан-цюг.
	Несправ-ність прила-ду	Звернутися до сервісного цен-тру компанії AL-KO.
Замість тир-си викид де-ревного пи-лу. Висоторіз затиснуло деревиною.	Ланцюг за-тупився.	Заточити пи-ляльний лан-цюг або звер-нутися до сер-вісного центру AL-KO.
Нетипова ві-брація при-ладу.	Несправ-ність прила-ду	Звернутися до сервісного цен-тру компанії AL-KO.
Тривалість роботи від а-кумулятора суттєво зни-зилася.	Термін служби аку-мулятора завершив-ся.	Замініть акуму-лятор. Вико-ристовуйте ли-ше оригінальні запчастини від виробника.

Несправність	Причина Усунення
Акумулятор не заряджається.	Контакти акумулятора забруднені.	Звернутися до сервісного центру компанії AL-KO.
	Несправність акумулятора або зарядного пристрою.	Замінити акумулятор або зарядний пристрій. Використовуйте лише оригінальні запчастини від виробника.
	Акумулятор занадто га-рячій.	Дочекатися о-холодження акумулятора.

ПРИМІТКА

У разі виникнення пошкоджень, які не зазначені в цій таблиці, або пошко- джень, з якими користувач не може впоратися сам, слід звернутися до на- шої служби підтримки.

14 ГАРАНТИЯ

До закінчення строку давності рекламацій, установленого за законом, виробник усуває можливі дефекти матеріалу чи виробничий брак шляхом ремонту або заміни (на свій вибір). Строк давності визначається законодавством країни, у якій прилад було куплено.

Гарантія зберігається лише за таких умов:

Дотримуйтеся цього посібника з експлуатації
Використання приладу за призначенням
Використання оригінальних запчастин

Гарантія анулюється за таких умов:

■ Самовільний ремонт
■ Самовільна зміна технічних характеристик
■ Використання не за призначенням

Гарантія не поширюється на:

■ Пошкодження лакофарбового покриття, спричинене звичайним зношуванням
частини, що зношуються, позначені у відомості запасних частин рамкою; xxxxxx (х)

Відлік гарантійного терміну розпочинається з дати придбання виробу першим кінцевим споживачем. Дата придбання вказана в чеку. У разі виникнення гарантійного випадку зверніться з цією заявою та оригіналом квитанції, що підтверджує покупку, до свого дилера або в найближчу авторизовану сервисну службу. Це гарантійне зобов'язання не змінює встановлені законом претензії покупця до продавця.

15 ДЕКЛАРАЦІЯ ПРО ВІДПОВІДНІСТЬ СТАНДАРТАМ ЄС

Ми заявляємо, що цей виріб у формі, в якій він представлений на ринку, відповідає вимогам гармонізованих директив ЄС, стандартів безпеки ЄС і застосовних до нього стандартів.

Виріб

Акумуляторний ланцю- говий висоторіз

Серійний номер G4990012

Тип

CSA 2020

Рівень звукової потуж- ності

EN ISO 3744

виміряний/гарантований 90,4 дБ(А) / 92 дБ(А)

Виробник

Оцінка відповідності

Уповноважена особа, що склала документацію

Andreas Hedrich

Ichenhauser Str. 14

D-89359 Kötz

Гармонізовані стандарти

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:2015

Kötz, 01.08.2017

Wolfgang Hergeth

Керуючий директор
