Značka	AL-KO
Model	CSA 2020
Typ výrobku	Bateriová tyčová pila (řetězová pila na tyči)
Napájení	Lithium-iontová baterie B50 Li (není součástí balení), doporučená nabíječka C30 Li nebo TC30 Li
Jmenovité napětí baterie	36 V (odhad)
Délka lišty	Přibližně 25 cm (neuvedeno)
Typ řetězu	Oregon 91P033X
Zaručená hladina akustického výkonu	92 dB(A)
Naměřená hladina akustického výkonu	90,4 dB(A)
Typ oleje pro řetěz	Biologicky odbouratelný olej na řetěz
Kapacita nádrže na olej	Nespecifikováno
Hlavní funkce	Odvětvování stromů ze země, řezání větví
Součásti v balení	Návod k použití, popruh, šestihranný klíč/šroubovák, ochranný kryt
Záruka	Zákonná záruka dle země nákupu
Pravidelná údržba	Zkontrolovat napnutí řetězu, mazání, vyčistit vodící lištu, v případě potřeby naostřit řetěz
Bezpečnost	Používejte rukavice, brýle, přilbu, bezpečnostní obuv; dodržujte vzdálenost 10 m od elektrického vedení; nepoužívejte v dešti
Správné použití	Odvětvování stabilních stromů a křovin ze země, ve stoje na stabilním povrchu
Skladování	Suché, uzavřené, mimo dosah dětí; vypusťte olej při skladování >30 dnů

Často kladené otázky - CSA 2020 AL-KO

Jaká baterie se používá s CSA 2020?

Tyčová pila je určena pro lithium-iontovou baterii B50 Li (ref. 113559), která není součástí dodávky. Používejte výhradně tuto baterii.

Jak zapnout zařízení?

Nejprve stiskněte tlačítko odemknutí (14) na základním zařízení, poté podržte vypínač Zap/Vyp (13). Po spuštění tlačítko odemknutí uvolněte.

Proč se řetěz zahřívá a kouří?

Může to být způsobeno příliš napnutým řetězem nebo prázdnou nádrží na olej. Zkontrolujte napnutí a hladinu oleje. Pokud problém přetrvává, vyčistěte výstup oleje a drážku lišty.

Jak napnout řezací řetěz?

Pomocí šroubováku na šestihranném klíči otáčejte šroubem řetězového kola (09/1): ve směru hodinových ručiček pro napnutí, proti směru pro povolení. Řetěz by měl být možné zvednout o 3–4 mm uprostřed lišty za studena.

Jaký olej použít na řetěz?

Používejte výhradně biologicky odbouratelný olej na řezací řetěz. Nikdy nepoužívejte použitý nebo minerální olej, poškodilo by to zařízení a poškodilo životní prostředí.

Mohu používat tyčovou pilu na žebříku?

Ne, zařízení musí být používáno pouze ze země ve stabilní poloze. Použití na žebříku zvyšuje riziko pádu a vážných zranění.

Jakou bezpečnostní vzdálenost musím dodržet od elektrického vedení?

Dodržujte minimální vzdálenost 10 metrů od nadzemního elektrického vedení, abyste předešli riziku úrazu elektrickým proudem.

Jak skladovat zařízení déle než 30 dní?

Vypusťte nádrž na olej, vyjměte řetěz a lištu, očistěte je a natřete olejem proti korozi. Uložte zařízení na suchém a uzavřeném místě mimo dosah dětí.

Jak vyměnit řezací řetěz?

Povolte upevňovací šroub krytu řetězového kola, sejměte kryt, povolte šroub kola. Vložte nový řetěz do drážky lišty tak, aby řezací zuby směřovaly nahoru, poté nasaďte kryt a napněte řetěz. Používejte ochranné rukavice.

Co dělat, když motor nenastartuje?

Zkontrolujte, zda je baterie nabitá a správně vložená. V případě potřeby očistěte kontakty. Pokud problém přetrvává, může být vadný vypínač; kontaktujte servis AL-KO.

NÁVOD K OBSLUZE CSA 2020 AL-KO

1 K tomuto návodu k použití 177

1.1 Vysvětlení symbolů a signálních slov.... 177

2 Popis výrobku 177

2.1 Obsah dodávky 177

2.2 Symboly na stroji 177

2.3 Bezpečnostní a ochranná zařízení 178

2.4 Použití v souladu s určeným účelem.... 178

2.5 Možné předvídatelné chybné použití.... 178

2.6 Zbytková nebezpečí 178

2.7 Přehled výrobku 178

3 Bezpečnost 179

3.1 Všeobecné bezpečnostní pokyny pro elektrické nářadí 179

3.2 Bezpečnost elektrických součástí 179

3.3 Bezpečnost osob 179

3.4 Zacházení s elektrickým nářadím a jeho použití 179

3.5 Bezpečnost na pracovišti 180

3.6 Použití a zacházení s akumulátorovým nářadím.... 180

3.7 Servis 180

3.8 Bezpečnostní pokyny pro řetězové pily (EN 60745 díl 2-13) 180

3.9 Příčiny a prevence zpětného rázu (EN 60745 díl 2-13) 181

3.10 Bezpečnostní pokyny pro prořezávač 181

3.10.1 Pracovní pokyny (13) 181

3.10.2 Zatížení vibracemi 182

3.10.3 Zatížení hlukem.... 182

3.10.4 Bezpečnostní pokyny k akumulátoru.... 182

3.10.5 Bezpečnostní pokyny k nabíječce 183

4 Montáž 184

4.1 Montáž nástavce prořezávače (01 – 02).... 184

4.2 Prodloužení/zkrácení teleskopické tyče (03).... 184

4.3 Montáž vodicí lišty a pilového řetězu (04 – 08) 184

4.4 Napnutí a uvolnění pilového řetězu (09) 185

4.5 Doplňte olej na pilový řetěz (10).... 185

4.6 Upevnění popruhu na přístroj (19) 185

5 Uvedení do provozu.... 186

5.1 Nabití akumulátoru 186

5.2 Vložení a vytažení akumulátoru (11).... 186

6 Obsluha 186

6.1 Zapnutí a vypnutí stroje (12) 186

7 Chování při práci a pracovní technika (14 – 18)...... 186

8 Údržba a péče 186

8.1 Kontrola napnutí řetězu 187
8.2 Kontrola mazání řetězu 187
8.3 Pilový řetěz a vodicí lišta 187

8.3.1 Výměna pilového řetězu a vodicí lišty 187
8.3.2 Obrácení vodicí lišty 187
8.3.3 Broušení pilového řetězu.... 187
8.3.4 Čištění vodicí lišty.... 188

9 Skladování 188
10 Přeprava 188
11 Likvidace.... 189
12 Zákaznický servis/servis 190
13 Pomoc při poruchách.... 190
14 Záruka.... 191
15 Prohlášení o shodě EC.... 191

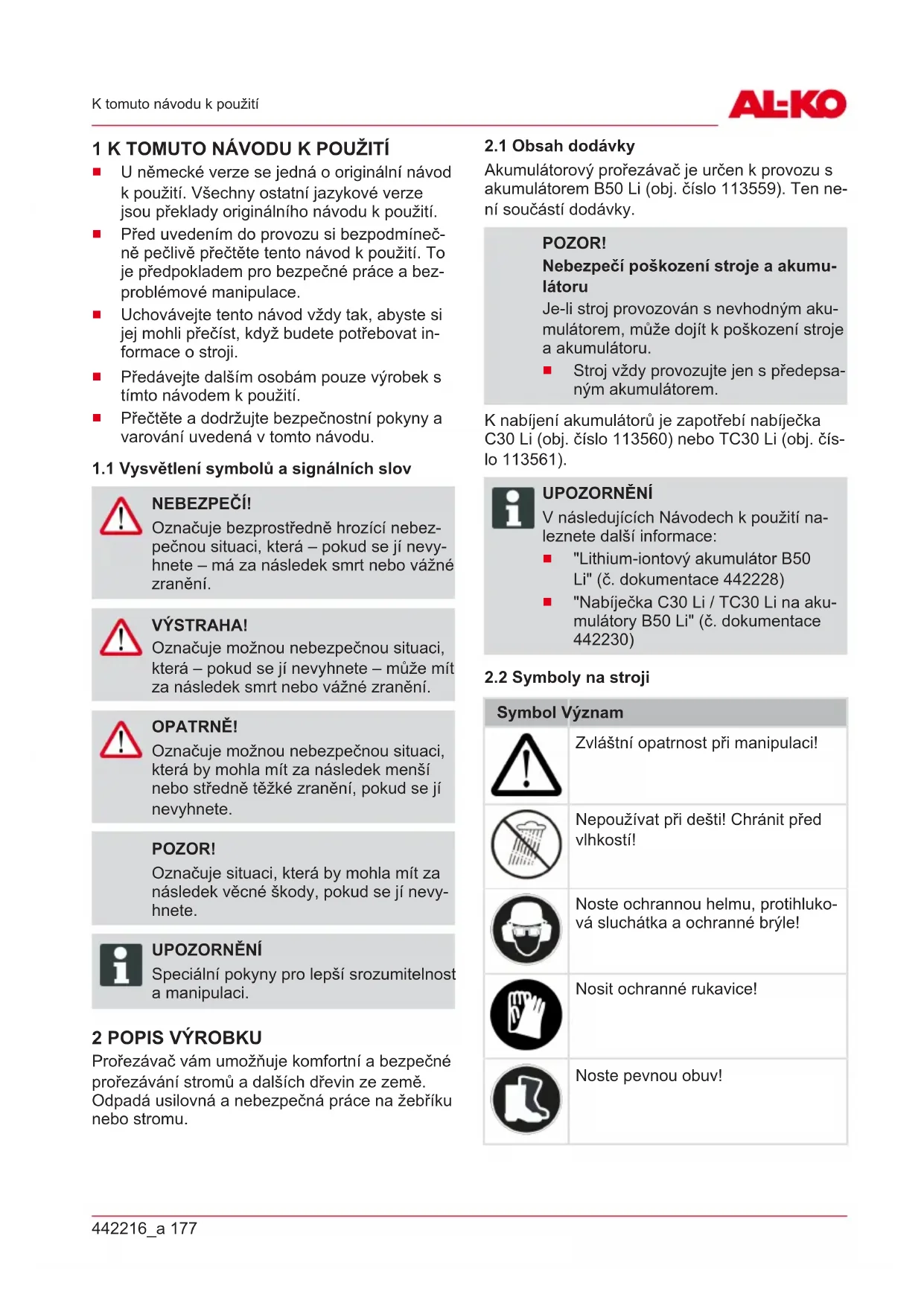

1 K TOMUTO NÁVODU K POUŽITÍ

U německé verze se jedná o originální návod k použití. Všechny ostatní jazykové verze jsou překlady originálního návodu k použití.
- Před uvedením do provozu si bezpodmínečně pečlivě přečtěte tento návod k použití. To je předpokladem pro bezpečné práce a bezproblémové manipulace.
Uchovávejte tento návod vždy tak, abyste si jej mohli přecíst, když budete potřebovat informace o stroji.
Předávejte dalším osobám pouze výrobek s tímto návodem k použití.
Přečtěte a dodržujte bezpečnostní pokyny a varování uvedená v tomto návodu.

1.1 Vysvětlení symbolů a signálních slov

NEBEZPEČÍ!

Označuje bezprostředně hrozící nebezpečnou situaci, která – pokud se jí nevyhnete – má za následek smrt nebo vážné zranění.

VÝSTRAHA!

Označuje možnou nebezpečnou situaci, která – pokud se jí nevyhnete – může mít za následek smrt nebo vážné zranění.

OPATRNĚ!

Označuje možnou nebezpečnou situaci, která by mohla mít za následek menší nebo středně těžké zranění, pokud se jí nevyhnete.

POZOR!

Označuje situaci, která by mohla mít za následek věcné škody, pokud se jí nevyhnete.

UPOZORNĚNÍ

Speciální pokyny pro lepší srozumitelnost a manipulaci.

2 POPIS VÝROBKU

Prořezávač vám umožňuje komfortní a bezpečné prořezávání stromů a dalších dřevin ze země. Odpadá usilovná a nebezpečná práce na žebříku nebo stromu.

2.1 Obsah dodávky

Akumulátorový prořezávač je určen k provozu s akumulátorem B50 Li (obj. číslo 113559). Ten není součástí dodávky.

POZOR!

Nebezpečí poškození stroje a akumulátoru

Je-li stroj provozován s nevhodným akumulátorem, může dojít k poškození stroje a akumulátoru.

■ Stroj vždy provozujte jen s předepsaným akumulátorem.

K nabíjení akumulátorů je zapotřebí nabíječka C30 Li (obj. číslo 113560) nebo TC30 Li (obj. číslo 113561).

UPOZORNĚNÍ

V následujících Návodech k použití na- leznete další informace:

■ "Lithium-ionotový akumulátor B50 Li" (č. dokumentace 442228)
"Nabíječka C30 Li / TC30 Li na akumulátory B50 Li" (č. dokumentace 442230)

2.2 Symboly na stroji

Symbol Význam

	Zvláštní opatrnost při manipulaci!
	Nepoužívat při dešti! Chránit před vlhkostí!
	Noste ochrannou helmu, protihluko-vá sluchátka a ochranné brýle!
	Nosit ochranné rukavice!
	Noste pevnou obuv!

Symbol Význam

Před uvedením do provozu si pře- čtěte návod k použití!

Dodržujte vzdálenost 10 m od vodivých vedení!

2.3 Bezpečnostní a ochranná zařízení

Ochranný kryt vodicí lišty

Ochranný kryt musíte před přepravou nasunout na vodicí lištu a pilový řetěz, aby nedošlo k poranění osob a poškození předmětů.

2.4 Použití v souladu s určeným účelem

Prořezávač je určen k odvětvování pevně stojících stromů a dalších dřevin ze země. Uživatel musí přitom stát pevně na zemi (13).

Může být použit jen biologicky odbouratelný olej na pilový řetěz.

Jiné, než v tomto dokumentu uvedené zamýšlené použití nebo použití nad možnosti výrobku je považováno za nevhodné.

Prořezávač se nesmí používat ve výrobních provozovnách.

2.5 Možné předvídatelné chybné použití

Neřežte větve, které se nachází přímo nebo v ostrém úhlu nad uživatelem nebo jinými osobami.
■ Stroj nikdy nepoužívejte, jestliže stojíte na žebříku.
Používejte jen jednu prodlužovací trubku, i když jsou k dispozici další prodlužovací trubky.
Nepoužívejte starý nebo minerální olej.
Přístroj neprovozujte v prostředí ohroženém výbuchem.

2.6 Zbytková nebezpečí

I při řádném používání stroje ke stanovenému účelu vždy zbývá zbytkové riziko, které nelze vyloučit. Z druhu a konstrukce stroje mohou být podle použití odvozena následující potenciální ohrožení:

■ Kontakt s odletujícími pilinami a olejovou mlhou
■ Vdechování částic pilin a olejové mlhy
■ Poranění odletujícími díly pilového řetězu

- Řezná poranění o pilový řetěz

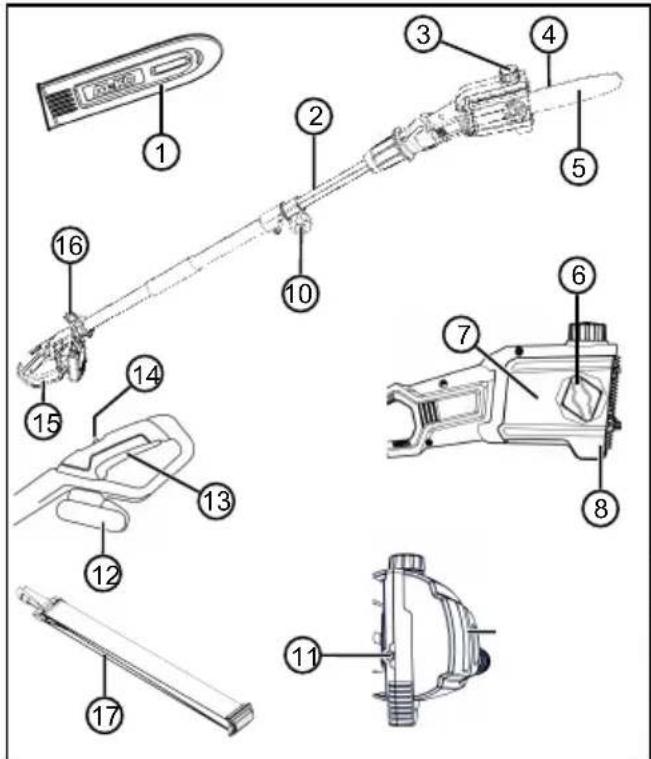

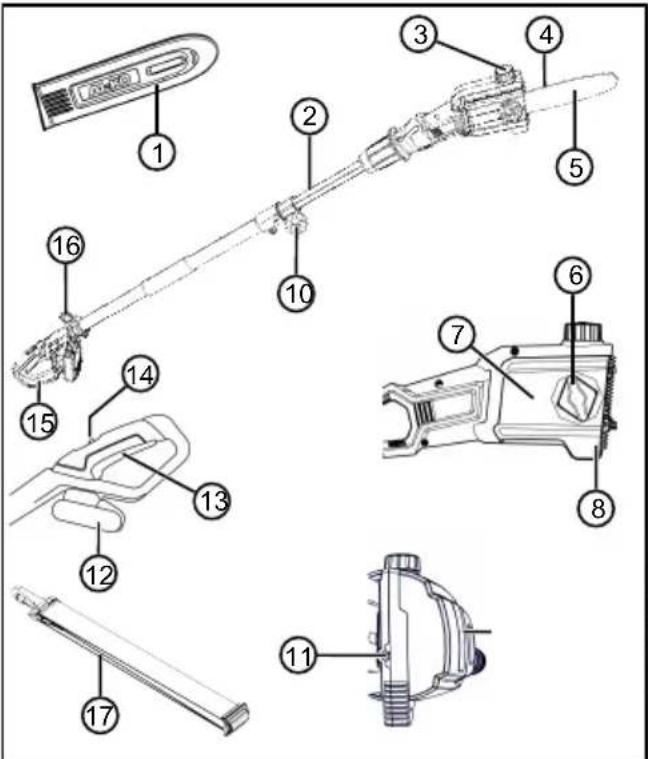

2.7 Přehled výrobku

1 Ochranný kryt vodicí lišty

2 Teleskopická tyč

3 Plnicí otvor olejové nádrže

4 Řetěz

5 Vodicí lišta

6 Upevňovací šroub

7 Kryt řetěžového kola

8 Opěrná čelist

9 Průhledítko olejové nádrže

10 Svěrný šroub

11 Šroub pro napnutí řetězu

12 Akumulátor

13 Vypínač Zap/Vyp

14 Tlačítko k odblokování

15 Rukojeť

16 Oko pro popruh

17 Popruh

3 BEZPEČNOST

3.1 Všeobecné bezpečnostní pokyny pro elektrické nářadí

VÝSTRAHA!

Přečtěte si všechna bezpečnostní upozornění, pokyny, vyobrazení a technické údaje, kterými je toto elektrické nářadí opatřeno.

Nedbalost při dodržování následujících pokynů může způsobit úraz elektrickým proudem, požár a/nebo těžká zranění.

Všechny bezpečnostní upozornění a pokyny si uložte pro pozdější použití.

V bezpečnostních pokynech používaný pojem „elektrické nářadí“ se vztahuje k síťově napájenému elektrickému nářadí (se síťovým přívodem) nebo akumulátorem poháněnému elektrickému nářadí (bez síťového přívodu).

3.2 Bezpečnost elektrických součástí

Vyvarujte se kontaktu těla s uzemněnými povrchy, jako jsou potrubí, topení, sporáky a chladničky. Je-li Vaše tělo uzemněno, zvětšuje se nebezpečí v důsledku zásahu elektrickým proudem.
Nevystavujte elektrické nářadí dešti nebo mokru. Vniknutí vody do elektrického nářadí zvyšuje nebezpečí elektrického úderu.

3.3 Bezpečnost osob

Bud'te pozorní, dbejte na to, co děláte, a používejte elektrické nářadí rozumně. Nepracujte s elektrickým nářadím, pokud jste unavení či nesoustředění, nebo pokud jste pod vlivem drog, alkoholu nebo medikamentů. Okamžik nepozornosti při používání elektrického nářadí může mít za následek vážná zranění.
Noste osobní ochranné pomůcky a vždy ochranné brýle. Nošení ochranných pomůcek, jako jsou protiprachová maska, neklouzavá bezpečnostní obuv, helma nebo protihluková sluchátka, podle druhu a použití elektrického nářadí, snižuje nebezpečí zranění.
Vyvarujte se neúmyslného uvedení do provozu. Ujistěte se, že je elektrické nářadí vypnuté, než je připojíte do sítě nebo zapojíte akumulátor, před jeho uchopením a přenášením. Pokud máte při nesení elek-

trického nářadí prst na jeho spínači nebo zapnutý stroj připojujete k napájení, může to vést k nehodám.

Před zapnutím elektrického nářadí odstraňte nastavovací nářadí nebo montážní klíče. Nářadí nebo montážní klíč, který se nachází v pohyblivé části stroje, může způsobit zranění.
Vyvarujte se abnormálního držení těla. Zajistěte si bezpečné stání a stále udržujte rovnováhu. To umožňuje lepší ovládání elektrického nářadí v neočekávaných situacích.
Noste vhodný oděv. Nenoste príliš volné oblečení ani šperky. Udržujte vlasy, oděv a rukavice v bezpečné vzdálenosti od pohyblivých částí. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se částmi.

3.4 Zacházení s elektrickým nářadím a jeho použití

Nepřetěžujte elektrické nářadí. Pro každou práci používejte pro ni určené elektrické nářadí. S vhodným elektrickým nářadím bu-dete lépe a bezpečněji pracovat v uvedeném rozsahu výkonu.
Nepoužívejte elektrické nářadí, jehož spínač je vadný. Elektrické nářadí, které již není možné zapnout nebo vypnout, je nebezpečné a musí být opraveno.
Než začnete provádět nastavení stroje nebo výměnu příslušenství a před uložením elektrického nářadí vždy vytáhněte síťovou zástrčku ze zásuvky anebo vyjměte vyjímatelný akumulátor. Toto preventivní opatření zabrání nezamýšlenému zapnutí elektrického nářadí.
Nepoužívané elektrické nářadí ukládejte mimo dosah dětí. Nenechávejte elektrické nářadí používat osobami, které s ním nejsou obeznámeny nebo nečetly tyto pokyny. Elektrické nářadí je nebezpečné, pokud je používáno nezkušenými osobami.
Pečlivě se o elektrické nářadí a jeho příslušenství starejte. Zkontrolujte, zda pohyblivé části bezchybně fungují a nejsou zablokovány, zda žádné části nejsou prasklé nebo tak poškozené, že by mohly ovlivnit funkci elektrického nářadí. Poškozené díly nechejte před použitím elektrického nářadí opravit. Příčinou mnoha nehod je špatná údržba elektrického nářadí.

Udržujte řezné nástroje ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami mají menší sklon k zablokování a snadněji se ovládají.
Používejte elektrické nářadí, příslušenství, přídavné nástroje atd. podle tohoto návo- du. Dbejte přitom na dané pracovní pod- míky a prováděnou činnost. Používání elektrického nářadí pro jiné než předpokláda- né použití může vyvolat nebezpečnou situaci.
Rukojeti a plochy madel udržujte suché, čisté a bez oleje a mastnot. Kluzké rukojeti a plochy madel neumožňují bezpečnou obsluhu a kontrolu elektrického nářadí v nepředvídaných situacích.

3.5 Bezpečnost na pracovišti

Udržujte své pracoviště čisté a dobře osvětlené. Nepořádek nebo neosvětlené oblasti pracoviště mohou vést k nehodám.
■ Nepracujte s elektrickým nářadím ve výbušném prostředí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou zapálit prach nebo výpary.
Během používání elektrického nářadí zabraňte v přístupu dětem a jiným osobám. Při rozptylování můžete ztratit kontrolu nad elektrickým nářadím.

3.6 Použití a zacházení s akumulátorovým nářadím

Nabíjejte akumulátory pouze nabíječkami, které jsou doporučeny výrobcem. Nabíječka, která je vhodná pro určitý druh akumulátoru, může při použití s jiným akumulátorem vyvolat nebezpečí požáru.
Používejte do elektrického nářadí pouze pro něj určené akumulátory. Použití jiných akumulátorů může způsobit zranění nebo požár.
Nepoužívané akumulátory uložte v bezpečné vzdálenosti od kovových předmětů, jako jsou papírové svorky, mince, klíče, hřebíky, šrouby nebo jiné malé kovové předměty, které mohou zkratovat kontakty. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár.
Při nesprávném používání může z akumulátoru vytékat kapalina. Vyvarujte se kontaktu s touto kapalinou. Při náhodném kontaktu proved'te opláchnutí vodou. Do-stane-li se tekutina do očí, přivolejte také

lékařskou pomoc. Kapalina vyteklá z akumulátoru může vést k podráždění nebo popálení pokožky.

Nepoužívejte poškozené ani pozměněné akumulátory. Poškozené nebo pozměněné akumulátory se mohou chovat nepředvídatelně a mohou způsobit požár, výbuch nebo nebezpečí úrazu.
Akumulátor nevystavujte ohni ani příliš vysokým teplotám. Požár nebo teploty přesahující 130 °C mohou vyvolat výbuch.
Dodržujte všechny pokyny k nabíjení a nikdy nenabíjejte akumulátor nebo akumulátorové nářadí mimo teplotní rozsah uvedený v návodu k použití. Chybné nabíjení nebo nabíjení mimo povolený teplotní rozsah může akumulátor zničit a zvýšit nebezpečí požáru.

3.7 Servis

Elektrické nářadí nechejte opravovat pouze kvalifikovaným odborným personálem a pouze s použitím originálních náhradních dílů. Tím bude zajištěno zachování bezpečnosti elektrického nářadí.
Nikdy neprovádějte údržbu poškozených akumulátorů. Veškerou údržbu akumulátorů by měl provádět výrobce nebo zplnomocněná servisní pracoviště.

3.8 Bezpečnostní pokyny pro řetězové pily (EN 60745 díl 2-13)

Při běžící pile udržujte odstup všech částí těla od řetězu. Před zapnutím pily se ujistěte, že se řetěz ničeho nedotýká. Při práci s řetězovou pilou může okamžik nepozornosti vést k zachycení oděvu nebo částí těla řetězem.
Držte řetězovou pilu vždy pravou rukou za zadní rukojet' a levou rukou za přední ru- kojet'. Držení řetězové pily obráceným způ- sobem zvyšuje riziko zranění a nesmí se po- užívat.
Elektrické nářadí držte za izolovaná držadla, protože pilový řetěz se může dostat do kontaktu s vlastním síťovým kabelem. Při kontaktu pilového řetězu s vedením pod napětím se kovové části přístroje mohou do- stat pod napětí a způsobit úraz elektrickým proudem.
■ Používejte ochranné brýle a chraňte si sluch. Doporučujeme další ochranné pomůcky pro hlavu, ruce, nohy a chodidla.

Vhodný ochranný oděv snižuje nebezpečí zranění odletujícími třískami a náhodným do- tykem řetězu.

■ Nepracujte s řetězovou pilou na stromě. Při provozu na stromě hrozí nebezpečí zra-není.
Vždy dbejte na pevný postoj a používejte řetězovou pilu jen tehdy, když stojíte na pevné, bezpečné a rovné zemi. Klouzavý podklad nebo nestabilní plochy pro stání, jako na žebříku, mohou vést ke ztrátě rovnováhy nebo ztrátě kontroly nad řetězovou pilou.
Při řezání napružené větve počitejte s tím, že odpruží zpět. Když se předpětí v dřevných vláknech uvolní, může napružená větev zasáhnout uživatele a/nebo dojít ke ztrátě kontroly nad řetězovou pilou.
■ Bud'te mimořádně opatrní při řezání podrostu a mladých stromků. Tenký materiál se může v řetězu zachytit a šlehnout Vás nebo vyvést z rovnováhy.
- Řetězovou pilu noste za přední držadlo ve vypnutém stavu, s Řetězem odvráceným od těla. Pro transport nebo uložení Řetězové pily vždy nasaďte kryt proti prachu. Pečlivé zacházení s Řetězovou pilou snižuje pravděpodobnost, že se omylem dotknete běžícího Řetězu.
Dodržujte pokyny pro mazání, napnutí řetězu a výměnu příslušenství. Nesprávně napnutý nebo promazaný řetěz se může pře-trhnout nebo zvýšit riziko zpětného rázu.
Rukojeti udržujte suché, čisté a bez oleje a mastnot. Mastná, olejem potřísněná držadla jsou kluzká a vedou ke ztrátě kontroly.
- Rezejte jen dřevo. Nepoužívejte řetězovou pilu pro práce, pro něž není určena. Příklad: Nepoužívejte řetězovou pilu k řezání plastu, zdiva nebo stavebních materiálů, které nejsou ze dřeva. Použití řetězové pily pro nepřiměřené práce může vést k nebezpečným situacím.

3.9 Příčiny a prevence zpětného rázu (EN 60745 díl 2-13)

Ke zpětnému rázu může dojít, když se špička vodicí lišty dotkne nějakého předmětu nebo když se dřevo ohne a pilu v řezu sevře.

Dotyk špičky lišty může v některých případech vést k nečekané reakci směrem dozadu, při níž se vodicí lišta zvedne nahoru a ve směru k uživateli.

Sevření pilového řetězu na horní hraně vodicí lišty může lištu prudce vymrštit směrem k uživateli.

Každá z těchto reakcí může vést k tomu, že ztratíte kontrolu nad pilou a můžete se vážně zranit. Nespoléhejte se výhradně na bezpečnostní zařízení vestavěná v řetězové pile. Jako uživatel řetězové pily byste měli učinit různá opatření, abyste mohli pracovat bez nehod a zranění.

Zpětný ráz je následkem špatného nebo chybného používání elektrického nářadí. Lze mu zabrá-nit vhodnými preventivními opatřeními, které jsou dále popsány:

Držte pilu pevně oběma rukama, přičemž palec a prsty obepinají držadla řetězové pily. Udržujte Vaše tělo a ruce v poloze, ve které můžete odolat silám zpětného rázu.
Když jsou provedena vhodná preventivní opatření, může uživatel zvládnout síly zpětného rázu. Nikdy řetězovou pilu nepouštějte z ruky.
Vyvarujte se abnormálního držení těla a neřezejte nad výškou ramen. Tím se předejde neúmyslnému dotyku špičky lišty a bude umožněna lepší kontrola řetězové pily v neočekávaných situacích.
Vždy používejte výrobcem předepsané náhradní lišty a řetězy. Špatné náhradní lišty a řetězy mohou vést k roztržení řetězu a/nebo ke zpětnému rázu.
- Řid'te se pokyny výrobce pro broušení a údržbu řetězu. Příliš nízké omezovače hloubky zvyšují sklon ke zpětnému rázu.

3.10 Bezpečnostní pokyny pro prořezávač

3.10.1 Pracovní pokyny (13)

Při prořezávání zvedněte prořezávač (13/1) maximálně do úhlu 60° (13/2). U strmějšího úhlu se nuceně dostanete do oblasti, ve které mohou padat odřezané větve. Vždy stůjte mimo tuto oblast.
Předem naplánujte únikovou cestu pro únik před padajícími větvemi. Na této cestě se nesmí nacházet žádné překážky, jako např. odřezané větve nebo kluzká místa, která by mohla zabránit úniku.
Udržujte bezpečnostní odstup od okolostojících osob, zvířat, předmětů nebo budov, který činí minimálně asi 2,5násobek délky odřezávané větve. Není-li to možné, řezejte větev po kusech.
Nepokoušejte se řezat větev, jejíž průměr je větší než délka lišty.

Zabraňte tomu, aby se pohybující se větve nebo předměty zapletly v pilovém řetězu. V tomto případě prořezávač okamžitě vypněte.
Ze základního přístroje odstraňte akumulátor a ochranný kryt nasadťe na pilový řetěz při:

■ kontrolních, nastavovacích a čisticích pracích
práci na vodicí liště a pilovém řetězu
při opuštění stroje
přepravě
uložení
- údržbářských pracích a opravách
Nebezpečí

Udržujte minimální odstup 10 m od nadzemních elektrických kabelů.

3.10.2 Zatížení vibracemi

VÝSTRAHA!

Nebezpečí vyplývající z vibrací

Skutečná emisní hodnota vibrací při používání stroje se může odlišovat od hodnoty uváděné výrobcem. Před popř. během používání respektujte následující ovlivňující faktory:

■ Je stroj používán v souladu s určeným účelem?
Je materiál správným způsobem po- sekán, popř. zpracován?
Nachází se stroj v řádném stavu vhodném k používání?
Je řezný nástroj správně nabroušený, popř. je řezný nástroj správně na-montovaný?
■ Jsou namontovány rukojeti a event. volitelné vibrační rukojeti, a jsou pevně spojeny se strojem?

■ Provozujte přístroj pouze při tolika otáčkách, kolik je nezbytné pro danou práci. Nevytáčejte motor na maximum, snížíte hluk a vibrace.
Kvůli neodbornému používání a údržbě se mohou zvýšit vibrace přístroje a hlučnost. To vede ke zdravotním újmám. V takovém případě přístroj ihned vypněte a nechte ho opravit od autorizovaného servisu - dílny.
Stupeň zatížení vibracemi je závislý na prováděné práci, popř. používání stroje. Odhadněte je a vložte odpovídající pracovní přestávky. Výrazně se tím sníží zatížení vibracemi po celou pracovní dobu.

Delší používání přístroje vystavuje obsluhu vibracím a může zapříčinit oběhové problémy ("bílý prst"). Abyste toto riziko zmenšili, noste rukavice a držte ruce v teple. Pokud se objeví symptom „bílého prstu“, ihned vyhledejte lékaře. K tomuto symptomu patří: Necitlivost, ztráta stability, mravenčení, svědění, bolest, ubývání síly, změna barvy nebo stavu kůže. Normálně postihují tyto symptomy prsty, ruce nebo puls. Nebezpečí se zvyšuje za nízkých teplot.
Během pracovního dne si dělejte delší přestávky, abyste si mohli odpočinout od hluku a vibrací. Plánujte si práci tak, aby se použití přístrojů se silnými vibracemi rozložilo na několik dnů.
Máte-li nepříjemný pocit nebo jste během používání stroje zjistili zabarvení kůže na vašich rukou, okamžitě přerušte práci. Dodržujte do-statečně dlouhé pracovní přestávky. Bez do-statečných přestávek v práci může dojít k vibračnímu syndromu ruka-paže.
■ Minimalizujte riziko vystavení vibracím. Stroj udržujte podle pokynů v návodu k použití.
Používáte-li stroj častěji, kontaktujte svého prodejce k zakoupení antivibračního příslušenství (např. rukojetí).
Se strojem nepracujte při teplotách menších než 10 °C. V pracovním plánu specifikujte, jak lze omezit zatížení vibracemi.

3.10.3 Zatížení hlukem

Určitému zatížení hlukem nelze u tohoto stroje zabránit. Hlučné práce provádějte v doporučených a určených dobách. Dodržujte event. doby klidu a pracovní dobu omezte na minimum. Ke své osobní ochraně a k ochraně v blízkosti se nacházejících osob noste vhodnou ochranu sluchu.

3.10.4 Bezpečnostní pokyny k akumulátoru

Tento odstavec obsahuje všechny základní bezpečnostní pokyny a varování, které je třeba dodržovat při používání akumulátoru. Přečtěte si tyto pokyny!

Akumulátor používejte pouze tak, jak bylo zamýšleno, to znamená pro výrobky společnosti AL-KO s akumulátorovým napájením. Nabíjejte akumulátor pouze pomocí dodané nabíječky AL-KO.
- Vybalte nový akumulátor z originálního obalu, kdy je třeba jej použít.

• Před prvním použitím akumulátor plně nabijte a vždy používejte k tomu určenou nabíječku. Řid'te se informacemi uvedenými v tomto návodu k použití pro nabíjení akumulátoru.
  Neprovozujte akumulátor v prostředí s nebezpečím výbuchu a vzniku požáru.
  ■ Nevystavujte akumulátor pri provozu se strojem dešti a vlhkosti.
• Chraňte akumulátor před horkem, olejem a ohněm, aby se nepoškodil a neunikly z něj zplodiny a elektrolyt.
  ■ Akumulátor neprorážejte a neházejte s ním.
  Akumulátor nepoužívejte znečištěný anebo mokrý. Vyčistěte akumulátor před použitím čistým suchým hadříkem a ponechte uschnout.
  Akumulátor neotvírejte, nedemontujte anebo nedrt'te. To může způsobit úraz elektrickým proudem nebo zkrat.
  Tento akumulátor nesmí být používán neoprávněnými osobami, pokud nejsou pod dohledem osoby zodpovědné za jejich bezpečnost, nebo pokud nezískaly instrukce o tom, jak akumulátor používat. Neoprávněné osoby jsou např.:

osoby (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi

osoby, které nemají zkušenosti anebo znalosti o akumulátoru.

Děti musí být pod dozorem a vyškoleny tak, že si nebudou s akumulátorem hrát.
Akumulátor není trvale v nabíječce. Vyjměte akumulátor pro dlouhodobější skladování z nabíječky.
■ Akumulátor vyndejte z výrobku, pokud jej nebudete používat.
Nepoužívaný výrobek vysušte a uložte v uzamčeném místě. Chraňte před teplem a přímým slunečním zářením. Neoprávněné osoby a děti nesmí mít k akumulátoru přístup.

3.10.5 Bezpečnostní pokyny k nabíječce

Odstavec obsahuje všechny základní bezpečnostní pokyny a varování, které je třeba dodržovat při použití nabíječky. Přečtěte si tyto pokyny!

■ Stroj používejte jen k určenému účelu, tzn. k nabíjení určeného akumulátoru. Nabíječkou nabíjejte pouze originální akumulátory AL-KO.

Před každým použitím zkontrolujte, zda celé zařízení a zejména napájecí kabel a přihrádka pro baterie nevykazují poškození. Používejte výrobek pouze v bezvadném stavu.
Neprovozujte výrobek v prostředí s nebezpečím výbuchu a vzniku požáru.
■ Provozujte pouze uvnitř budov a nevystavujte dešti nebo vlhkosti.
Nabíječku vždy pokládejte na dobře větraný a nehořlavý povrch, protože se při nabíjení zahřívá. Větrací otvory udržujte volné a výrobek nezakrývejte.
Před připojením nabíječky se ujistěte, zda je k dispozici síťové napětí uvedené v technických údajích.
Napájecí kabel pouze používejte pro nabíječku, ne k jinému účelu. Nabíječku nepřenášejte za napájecí kabel a nikdy nevytahujte zástrčku ze zásuvky taháním za napájecí kabel.
- Chraňte napájecí kabel před horkem, olejem a ostrými hranami, aby se nepoškodil.
Nabíječku a akumulátor nepoužívejte znečištěný anebo mokrý. Před použitím výrobek a akumulátor vyčistěte a vysušte.
Nabíječku ani akumulátor neotvírejte. To může způsobit úraz elektrickým proudem nebo zkrat.
■ Nechte výrobek opravit pro vaši bezpečnost pouze kvalifikovaným odborníkem a za použití originálních náhradních dílů.
■ Stroj nesmí být používán neoprávněnými osobami, pokud nejsou pod dohledem osoby zodpovědné za jejich bezpečnost, nebo pokud nezískaly instrukce o tom, jak stroj používat. Neoprávněné osoby jsou např.:

osoby (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi
osoby, které nemají zkušenosti anebo znalosti o výrobku.

Děti musí být pod dozorem a vyškoleny tak, že si nebudou s výrobkem hrát.

Nepoužívaný výrobek vysušte a uložte v uzavřeném místě. Neoprávněné osoby a děti nesmí mít přístup k výrobku.

4 MONTÁŽ

VÝSTRAHA!

Nebezpečí těžkých poranění

Jestliže se použije nedostatečně smontovaný prořezávač, může dojít k těžkým zraněním.

■ Používejte prořezávač až poté, co byl úplně smontován.
Před každým použitím provedte vizuální kontrolu, abyste si ověřili, zda je prořezávač úplný a nejsou na něm žádné poškozené, opotřebované nebo uvolněné součástky. Bezpečnostní a ochranná zařízení musí být nedotčená.

OPATRNĚ!

Nebezpečí pořezání.

Ostré hrany řetězu pily mohou při montáži zapříčinit řezné rány.

■ Před montáží vyjměte akumulátor.
Při montáži pilového řetězu a vodicí lišty noste bezpečnostní rukavice.

4.1 Montáž nástavce prořezávače (01 – 02)

1. Spojku (01/2) nasuňte na teleskopickou tyč (01/3) a tu zasuňte do hlavice prořezávače (01/1) až na doraz (01/a).
2. Spojku (02/1) našroubujte až na doraz ve směru hlavice prořezávače (02/2) (02/a).

4.2 Prodloužení/zkrácení teleskopické tyče (03)

Teleskopickou tyč (03/1) lze nastavovat plynule. Díky tomu lze její délku upravit tak, jak je to potřeba k práci.

1. Svěrným šroubem (03/2) otáčejte (03/a), až se sevření uvolní.
2. Teleskopickou tyč posuňte a nastavte požadovanou délku (03/b).
3. Utáhněte svěrný šroub.

4.3 Montáž vodicí lišty a pilového řetězu (04 – 08)

OPATRNĚ!

Nebezpečí poranění o pilový řetěz

Řezné hrany pilového řetězu jsou velmi ostré, także při manipulaci s pilovým řetězem může dojít k řeznému poranění.

Před zahájením jakékoli práce s pilovým řetězem dodržujte:

■ Stroj vypněte a vytáhněte akumulátor.
■ Noste bezpečnostní rukavice.

1. Povolte upevňovací šroub (04/1) krytu řetězového kola (04/2) (04/a). Sejměte upevňovací šroub a kryt řetězového kola.

2. Upínací šroub řetězu (05/1) uvolněte šroubo-vákem na inbusovém klíči. Upínacím šrou-bem řetězu otáčejte tak dlouho, dokud se napínací čep řetězu (05/2) nebude nacházet na zadním konci závitu (05/a).

3. Nasazení pilového řetězu:

- Řezací zuby (06/1) pilového řetězu (06/2), které mají ležet nahoře na vodicí liště, vyrovnejte k hrotu vodicí lišty (06/3) (06/a).

Upozornění: Dbejte na správně namon- tovaný řetěz!

Pilový řetěz (06/4) vložte do drážky vodi-cí lišty a veďte ho po celém obvodu vodi-cí lišty.

1. Vodicí lištu včetně nasazeného pilového řetězu vložte do otevřeného pouzdra:

Pilový řetěz (07/1) položte kolem hnacího řetězového kola (07/2).
Vodicí lištu (07/3) vyrovnejte tak, aby oba vodicí čepy (07/4) zaskočily do podélného otvoru (07/5) vodicí lišty.
Vodicí lištu vyrovnejte tak, aby napínací čep řetězu (07/6) zasahoval do jednoho ze dvou otvorů pro napínání řetězu (07/7).
Pilový řetěz vyrovnejte tak, aby ležel v drážce vodicí lišty a na hnacím řetězovém kole.

1. Položte kryt řetězu (08/1) a vložte upevňovací šroub (08/2) a utáhněte ho (08/a).
2. Napnutí pilového řetězu (viz Kapitola 4.4 "Napnutí a uvolnění pilového řetězu (09)", strana 185).

4.4 Napnutí a uvolnění pilového řetězu (09)

1. Napněte pilový řetěz, přitom použijte šroubo- vák na inbusovém klíči:

Napnutí pilového řetězu: Upínacím šroubem řetězu (09/1) otáčejte ve směru hodinových ručiček (09/a).
■ Uvolnění pilového řetězu: Upínacím šroubem řetězu otáčejte proti směru hodinových ručiček (09/b).

1. Kontrola napnutí řetězu (viz Kapitola 8.1 "Kontrola napnutí řetězu", strana 187). Event. zopakujte předchozí krok.

4.5 Doplňte olej na pilový řetěz (10)

Ve stroji se při dodávce nenachází olej na pilový řetěz!

POZOR!

Nebezpečí poškození stroje

Použití stroje bez oleje na pilový řetěz vede k poškození pilového řetězu a vodi-cí lišty.

■ Stroj nikdy nepoužívejte bez oleje na pilový řetěz.
Před zahájením práce nalijte do olejové nádrže olej na pilový řetěz a během práce kontrolujte hladinu oleje.
Alespoň před zahájením práce zkontrolujte, zda funguje mazání řetězu.

Životnost a řezný výkon pilového řetězu závisí na optimálním mazání. Během provozu je pilový řetěz automaticky smáčen olejem.

POZOR!

Nebezpečí poškození stroje

Použití starého oleje pro mazání řetězu na základě obsaženého kovového oděru vede k předčasnému opotřebení vodicí lišty a pilového řetězu. Navíc odpadá zá- ruka výrobce.

Nikdy nepoužívejte starý olej, ale jen biologicky odbouratelný olej na pilový řetěz.

POZOR!

Nebezpečí poškození životního prostředí

Používání minerálního oleje pro mazání řetězu vede k trvale se zvyšujícímu poškození životního prostředí.

Nikdy nepoužívejte minerální olej, ale jen biologicky odbouratelný olej na pilový řetěz.

Zkontrolujte před začátkem každé práce a při každé výměně akumulátoru stav oleje a doplňte ho, pokud je to nutné:

1. Kontrolujte hladinu oleje v prühledítku (10/1) olejové nádrže. Vždy musí být vidět olej. Nesmí se překračovat minimální a maximální stav oleje.
2. Prořezávač vodorovně postavte na pevný podklad a držte jej.
3. Vyčistěte okolí uzávěru olejové nádrže (10/2).
4. Odšroubujte uzávěr olejové nádrže.

UPOZORNĚNÍ

■ Ke snadnějšímu plnění použijte nálevku.
■ Do olejové nádrže se nesmí dostat nečistota.

1. Olejovou nádrž naplňte biologicky odbouratelným olejem na pilový řetěz. Přitom kontrolujte hladinu oleje v průhledítku olejové nádrže. Nesmí přetéci!
2. Uzávěr olejové nádrže opět zašroubujte.

4.6 Upevnění popruhu na přístroj (19)

Dodávaný popruh prénáší zatížení na váš trup.

1. Popruh (19/2) zavěste na rameno.
2. Háky karabin popruhu zavěste do oka (19/1) na přístroji.
3. Posunutím spony na popruhu upravte délku popruhu tak, abyste mohli celý stroj pohodlně prénášet.
4. S vypnutým strojem provedte několik pracovních pohybů, abyste mohli otestovat délku popruhu. V případě potřeby přizpůsobte délku popruhu.

5 UVEDENÍ DO PROVOZU

5.1 Nabití akumulátoru

Dodaný akumulátor je částečně nabitý. Před prvním použitím akumulátor úplně nabijte. Akumulátor je možné skladovat v jakémkoli stavu nabití. Přerušení nabíjení akumulátor nepoškozuje.

UPOZORNĚNÍ

Dbejte na detailní informace separátních návodů k provozu k akumulátorů a nabíječky.

5.2 Vložení a vytažení akumulátoru (11)

Vložení akumulátoru (11/a)

1. Akumulátor (11/1) se nasune do akumulátorové šachty (11/2), až zaklapne.

Vytažení akumulátoru (11/b)

1. Stiskněte odblokovací tlačítko (11/3) na akumulátoru (11/1) a držte je stisknuté.
2. Vytáhněte akumulátor.

6 OBSLUHA

OPATRNĚ!

Nebezpečí popálení

Těleso převodovky je během provozu horké.

Nedotýkejte se tělesa převodovky.

6.1 Zapnutí a vypnutí stroje (12)

Zapnutí stroje

1. Stroj umístěte do pracovní polohy.
2. Stiskněte odblokovací tlačítko (12/1) na základním přístroji a držte je stisknuté (12/a).
3. Stiskněte spínač zapnuto/vypnuto (12/2) a držte ho stisknutý.
4. Uvolněte odblokovací tlačítko. Po nastartování stroje není třeba držet odblokovací tlačítko stisknuté. Odblokovací tlačítko má zabránit náhodnému nastartování stroje.

Vypnutí stroje

1. Uvolněte vypínač (12/2).

7 CHOVÁNÍ PŘI PRÁCI A PRACOVNÍ TECHNIKA (14 – 18)

VÝSTRAHA!

Zvýšené nebezpečí pádu

Existuje zvýšené nebezpečí pádu, jestliže bude práce prováděna ze zvýšené polohy (např. žebříku).

Se strojem vždy pracujte ze země a přitom dbejte na stabilní postavení.
■ Dodržujte bezpečnostní pokyny.

Vždy stůjte tak, aby mohl být řez proveden pokud možno v úhlu 90° k větvi (14/a).
■ Tlusté větve řežte po částech, abyste měli lepší kontrolu nad místem dopadu (15/1).
Nikdy ke zlepšení hojení ran a zabránění hnilobě neřezejte do vybouleniny u napojení větve (16).
■ Ke stabilizaci prořezávače na větvi opěrnou čelistí (17/1) přitlačte prořezávač při řezání ke větvi (17/2) (17/a).
Provedte odlehčovací řez (18/a) na spodní straně větve dříve, než bude větev odřezána (18/b). Tak lze zabránit odtrhávání kůry i těžko se hojícím poškozením na stromu. Odlehčovací řez nemá být hlubší než 1/3 tlouštky větve, aby bylo zabráněno uváznutí prořezávače.
K zamezení uváznutí prořezávač vždy vytáhněte s rotujícím pilovým řetězem z větve.

8 ÚDRŽBA A PÉČE

VÝSTRAHA!

Nebezpečí zranění pořezáním

Nebezpečí zranění pořezáním při sáhnutí na ostrohranné a pohybující se díly stroje i řezné nástroje.

Před údržbou, ošetřováním a čištěním stroj vždy vypněte. Odstraňte akumulátor.
Při údržbě, ošetřování a čištění vždy noste ochranné rukavice.

8.1 Kontrola napnutí řetězu

OPATRNĚ!

Nebezpečí poranění o pilový řetěz

Řezné hrany pilového řetězu jsou velmi ostré, także při manipulaci s pilovým řetězem může dojít k řeznému poranění.

Před zahájením jakékoli práce s pilovým řetězem dodržujte:

■ Stroj vypněte a vytáhněte akumulátor.
■ Noste bezpečnostní rukavice.

Často kontrolujte napnutí řetězu, nové pilové řetězy se prodlužují.

1. Pilový řetěz rukou protáhněte a zkontrolujte:

2. Ve studeném stavu: Pilový řetěz je správně napnutý, když je ho ve středu vodicí lišty možné nadzdvihnout o cca 3–4 mm a rukou lehce protáhnout. Při provozní teplotě se pilový řetěz prodlužuje a prověšuje.
   Vodicí patky pilového řetězu nesmějí vystupovat z drážky na spodní straně vodicí lišty – pilový řetěz by jinak mohl odskočit.

3. V případě potřeby pilový řetěz dodatečně napněte (viz Kapitola 4.4 "Napnutí a uvolnění pilového řetězu (09)", strana 185).

8.2 Kontrola mazání řetězu

Zkontrolujte funkci automatického mazání řetězu tak, že zapnete prořezávač a podržíte ho špičkou směrem ke kartonu nebo papíru na zemi.

POZOR!

Nebezpečí poškození stroje

Kontakt se zemí vede nevyhnutelně ke ztupení pilového řetězu.

- Retězem se nedotýkejte země a dodržujte bezpečnostní odstup 20 cm!

1. Zapněte stroj.
2. Hrot vodicí lišty držte směrem ke kartonu nebo papíru položenému na zemi.

■ Pokud se objeví zvětšující se olejová stopa, pracuje mazání řetězu bez problémů.
■ Pokud se navzdory plné olejové nádrži neobjeví žádná stopa oleje: Vyčistěte otvor pro vstup oleje ve stroji a drážku vodicí lišty (Čištění vodicí lišty).

Pokud by nebylo dosaženo žádného úspěchu, obraťte se na náš zákaznický servis.

8.3 Pilový řetěz a vodicí lišta

8.3.1 Výměna pilového řetězu a vodicí lišty

Výměna pilového řetězu a vodicí lišty

Pilový řetěz a vodicí lišta jsou vystaveny velkému opotřebení. Pilový řetěz a vodicí lištu neprodleně vyměňte, pokud není zaručena bezvadná funkce.

8.3.2 Obrácení vodicí lišty

Aby se zabránilo jednostrannému opotřebení vodicí lišty, při každé výměně řetězu ji obraťte.

8.3.3 Broušení pilového řetězu

OPATRNĚ!

Nebezpečí poranění zpětným rázem

Poškozené nebo špatně nabroušené pilové řetězy zvyšují nebezpečí zpětného nárazu! Důsledkem mohou být zranění.

■ Pravidelně čistěte pilový řetěz.
Pravidelně kontrolujte poškození pilového řetězu a v případě potřeby jej vyměňte.
■ Pokud neumíte pilový řetěz brousit: Obrat'te se na zákaznický servis.

Pilový řetěz musí být broušen v následujících případech:

■ Místo pilin je vyhazován pouze dřevěný prach.
■ Prořezávač se musí při prořezání tlačit skrz dřevo.

Pro nezkušené uživatele: Nechte si pilový řetěz nabrousit u odborníka/v zákaznickém servisu. Chcete-li pilový řetěz brousit sami, respektujte následující hodnoty. Příslušenství získáte ve specializované prodejně.

Typ řetězu Průměr pilníku Úhel hlavy zubu		Úhel podříz-nutí	Úhel sklonu hlavy (55°)	Hloubka
		Úhel otáčení nástroje	Úhel sklonu nástroje	Stranový úhel
Oregon 91P033X 5/32" 30° 0° 80° 0,025"
Hloubka Pilník

UPOZORNĚNÍ

Při broušení uberte trochu materiálu! K broušení pilového řetězu doporučuje- me přístroj na broušení řetězů.

8.3.4 Čištění vodicí lišty

1. Pravidelně čistěte vodicí lištu a drážku vodicí lišty i otvory pro výstup oleje.
2. Otřep, který se vytvořil kvůli pilovému řetězu na vodicí liště, odstraňte plochým pilníkem.

9 SKLADOVÁNÍ

Po každém použití stroj pořádně vyčistěte a, jsou-li k dispozici, umístěte všechny ochranné kryty. Stroj uchovávejte na suchém, uzamykatelném místě a mimo dosah dětí.

Před přestávkami delšími než 30 dní provedte následující práce:

1. Vyprázdněte olejovou nádrž na olej řetězové pily.
2. Sejměte pilový řetěz a vodicí lištu, vyčistěte a postříkejte olejem na ochranu proti korozi.
3. Stroj důkladně vyčistěte a uschovejte v suché místnosti.

POZOR!

Nebezpečí poškození stroje

Zaschlý/zalepený olej na pilový řetěz při dlouhém skladování poškozuje díly vedoucí olej.

Před delším skladováním olej na pilové řetězy odstraňte ze stroje.

10 PŘEPRAVA

Přepravu provádějte podle následujících opatření:

1. Vypněte stroj.
2. Ze stroje odstraňte akumulátor.
3. Akumulátor zabalit podle předpisů (viz níže).

UPOZORNĚNÍ

Jmenovitá energie akumulátoru/akumulátorů činí méně než 100 Wh. Proto dodržujte následující pokyny pro přepravu!

Obsažený lithium-ionotový akumulátor podléhá předpisům pro nebezpečné náklady, ale může být však přepravován za jednodušších podmínek:

Soukromým uživatelem může být nepoškozený akumulátor přepravován po silnici bez jakýchkoli dalších požadavků, jestliže je zaba- len v rámci maloobchodního prodeje a pře- prava slouží pro soukromé účely. Je třeba dodržovat horní meze hmotnosti pro jednotlivě zasílané akumulátory:
max. celková hmotnost 30 kg na balík při přepravě po silnici, železnici a vodě
bez horní meze hmotnosti při letecké pře-pravě, ale max. 2 kusy na balík

Máte-li podezření na poškození akumulátoru (např. po pádu stroje), není přeprava dovolena.

Komerční uživatelé, kteří provádí přepravu ve spojení s hlavní činností (např. dodávky z a ke staveništím nebo předváděcím akcím), mohou rovněž využívat toto zjednodušení.

V obou shora uvedených případech musí být nutně učiněna předběžná opatření k zamezení uvolnění obsahu. V dalších případech musí být bez-

podmínečně dodržovány předpisy zákona o nebezpečném zboží! Při nedodržování odesílateli a event. i dopravci hrozí velké pokuty.

Další pokyny k přepravě a odeslání

Lithium-iontové akumulátory můžete přepravovat, popř. odesílat jen v nepoškozeném stavu!
■ Stroj zabezpečte tak, aby během přepravy nemohlo dojít k neúmyslnému zapnutí.
■ Stroj zabezpečte silným vnějším obalem (kartonem). Pokud možno používejte originální obal výrobce.
Při přepravě, popř. odeslání zajistěte správné označení a dokumentaci zásilky (např. balíkovou službou nebo přepravní společností):

Při přepravě po silnici, železnici a vodě musíte na obal umístit výstražnou nálepku, jestliže je ke stroji přiložen akumulátor (akumulátory). Je-li akumulátor (akumulátory) vložen, popř. zabudován do stroje, není potřebná výstražná nálepka, protože vnější/originální obal musí již odpovídat stanovenými předpisům.

Při letecké přepravě musí být v každém případě na obal umístěna výstražná nálepka. Je třeba dodržovat horní meze hmotnosti pro akumulátory zaslané společně se strojem: hmotnost akumulátoru max. 5 kg na balík a max. 2 kusy na balík, jestliže je ke stroji přiložen akumulátor (akumulátory).

Předem se informujte, zda je možná přeprava vámi zvoleným poskytovatelem služeb, a nahlaste svou zásilku.

Doporučujeme vám obrátit se na odborníka na nebezpečné zboží k přípravě zásilky. Dodržujte případné další předpisy dané země.

11 LIKVIDACE

pokyny k zákonu o elektrických a elektronických zařízeních (ElektroG)

Elektrická a elektronická zařízení nepatří do domácího odpadu, ale odvážejí se k roztřídění, příp. k ekologické likvidaci!
Staré baterie nebo akumulátory, které nejsou zabudovány do stroje pevně, je nezbytné před odevzdáním vyjmout! Jejich likvidace se řídí zákonem o bateriích.
Vlastník, příp. uživatel elektrických a elektronických zařízení mají zákonnou povinnost je po použití vrátit.
Konečný uživatel má vlastní odpovědnost za smazání svých osobních dat na likvidovaném starém stroji!

Symbol přeškrtnutého kontejneru na odpadky znamená, že se elektrická a elektronická zařízení nesmí likvidovat prostřednictvím komunálního odpadu.

Elektrická a elektronická zařízení lze bezplatně odevzdat na následujících místech:

■ Veřejnoprávní sběrné nebo likvidační stanice (např. komunální sběrné dvory)
■ Prodejny elektrospotřebičů (stále a online), pokud má obchodník povinnost zpětného od-běru, anebo ho nabízí dobrovolně.

Tato prohlášení platí pouze pro zařízení, která jsou instalována a prodávána v zemích Evropské unie a podléhají evropské právní směrnici 2012/19/EU. V zemích mimo Evropskou unii mohou platit odlišná ustanovení o likvidaci elektrických a elektronických zařízení.

Pokyny k zákonu o likvidaci baterií (BattG)

Staré baterie a akumulátory nepatří do domácího odpadu, ale odvážejí se k roztřídění, příp. k ekologické likvidaci!
Kvůli bezpečnému vyjmutí baterií nebo akumulátorů z elektropřístroje a pro informace o jeho typu, resp. o chemickém systému dbejte na následující údaje v návodu na použití, příp. montážním návodu.
Vlastník, příp. uživatel baterií nebo akumulátorů mají zákonnou povinnost je po použití vrátit. Odevzdávání se omezuje na běžné množství v domácnosti.

Staré baterie mohou obsahovat škodliviny nebo těžké kovy, které mohou poškozovat životní prostředí a zdraví. Zužitkování starých baterií a využití v nich obsažených zdrojů přispívá k ochraně obou těchto důležitých statků.

Symbol přeškrtnutého kontejneru na odpadky znamená, že se baterie a akumulátory nesmí likvidovat prostřednictvím komunálního odpadu.

Pokud se pod odpadkovým kontejnerem nacházejí nadto znaky Hg, Cd nebo Pb, označuje se tím následující:

■ Hg: Baterie obsahuje víc než 0,0005 % rtuti
Cd: Baterie obsahuje víc než 0,002 % kadmia
■ Pb: Baterie obsahuje víc než 0,004 % olova

Baterie a akumulátory lze bezplatně odevzdat na následujících místech:

■ Veřejnoprávní sběrné nebo likvidační stanice (např. komunální sběrné dvory)
■ Prodejní místa baterií a akumulátorů
■ Ve sběrných zařízeních společného systému odběru použitých baterií a nepotřebných zařízení
■ Ve sběrných zařízeních výrobce (pokud je členem společného systému zpětného odběru)

Tato prohlášení platí pouze pro baterie a akumulátory, které se prodávají v zemích Evropské unie a podléhají evropské právní směrnici 2006/66/ES. V zemích mimo Evropskou unii mohou platit odlišná ustanovení o likvidaci baterií a akumulátorů.

12 ZÁKAZNICKÝ SERVIS/SERVIS

Máte-li nějaké dotazy k záruce, opravě nebo náhradním dílům, obrat'te se prosím na nejbližší servis AL-KO.

Najdete je na internetu pod následující adresou: www.al-ko.com/service-contacts

13 POMOC PŘI PORUCHÁCH

OPATRNĚ!

Nebezpečí zranění

Ostrohranné a pohybující se části strojů mohou vést k poranění.

Při údržbě, ošetřování a čištění vždy noste ochranné rukavice!

Porucha Příčina Odstranění

Motor neběží.	Akumulátorje vybitý.	Nabijte akumu-látor.
	Akumulátor chybí nebo není správně vložen.	Akumulátor správně nasad’te.
	Napájení je přerušené.	Vyjměte akumulátor.Vyčistěte kontakty konektoru.Akumulá-tor zase nasad’te.
Motor běží přerušovaně	Spínač/vypí-nač je vadný.	Obrat’te se na servis AL-KO.

Porucha Příčina Odstranění

Vodicí lišta a pilový řetěz jsou při běhu horké. Tvorba kouře.	Pilový řetěz je příliš naputý.	Zkontrolujte napnutí řetězu. Dotáhněte pilový řetěz.
	Olejová nádrž je prázd-ná.	Dolijte olej na pilový řetěz.
	Otvor pro vý-stup oleje anebo dráž-ka vodicí liš-ty jsou zne-čištěné.	Vyčistěte otvor pro výstup oleje anebo drážku vodicí lišty.
Motor běží, ale pilový řetěz se nepo-hybuje.	Pilový řetěz je příliš naputý.	Zkontrolujte napnutí řetězu. Dotáhněte pilový řetěz.
	Chyba stroje	Obrat'te se na servis AL-KO.
Místo pilin je vyhazován pouze dřevěný prach. Prořezá-vač musí být tlačen skrze dřevo.	Pilový řetěz je tupý.	Pilový řetěz na-bruste nebo vy-hledejte servis AL-KO.
Stroj nezvykle vibruje.	Chyba stroje	Obrat'te se na servis AL-KO.
Provozní do-ba s akumu-látorem se podstatně zkracuje.	Životnost akumulátoru skončila.	Vyměňte akumu-látor. Používejte pouze originální příslušenství od výrobce.
Akumulátor není možné nabít.	Kontakty aku-mulátoru jsou znečištěné.	Obrat'te se na servis AL-KO.
	Akumulátor nebo nabí-ječka vyka-zují vadu.	Akumulátor nebo nabíječku vyměň-te. Používejte pouze originální příslušenství od výrobce.
	Akumulátor je příliš horký.	Nechte akumulá-tor vychladnout.

UPOZORNĚNÍ

V případě poruch, které nejsou v této tabulce uvedené nebo které nemůžete sami odstranit, se obraťte na náš zákaznický servis.

14 ZÁRUKA

Případné vady na materiálu či výrobní závady na výrobku odstraníme během zákonné lhůty pro reklamaci nedostatků, a to dle našeho uvážení bud' opravou, nebo dodáním náhradního výrobku. Lhůta pro reklamaci nedostatků se řídí právními ustanoveními země, ve které byl výrobek zakoupen.

Naše záruka platí jen v následujících případech:

■ Dodržujte tento návod k obsluze
Rádné zacházení
■ Použití originálních náhradních dílů

Záruka zaniká v následujících případech:

■ Svévolné pokusy o opravu
■ Svévolné technické změny
■ Používání v rozporu s určeným účelem

Ze záruky jsou vyloučeny:

Škody na laku, které jsou způsobeny normálním opotřebením.
■ Opotřebované díly, které jsou na kartě náhradních dílů xxxxxx (x) označeny rámečkem.

Záruční doba začíná dnem nákupu prvním koncovým uživatelem. Rozhodující je datum na nákupním dokladu. S tímto záručním listem a originálem nákupního dokladu se obraťte na svého prodejce nebo nejbližší autorizovaný servis pro zákazníky. Zákonné nároky kupujícího na reklamaci nedostatků vůči prodávajícímu zůstávají tímto prohlášením nedotčeny.

15 PROHLÁŠENÍ O SHODĚ EC

Tímto prohlašujeme, že tento výrobek v provedení, které uvádíme na trh, odpovídá požadavkům harmonizovaných směrnic EU, bezpečnostních standardů EU a pro produktově specifickým standardům.

Výrobek

Akumulátorový prořezávač

Výrobní číslo

G4990012

Typ

CSA 2020

Hladina akustického výko- nu

EN ISO 3744

změřená / zaručená

90,4 dB(A) / 92 dB(A)

Výrobce

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 Kötz

Směrnice EU

2006/42/EC

2014/30/EU

2000/14/EC

2011/65/EU

Posouzení shody

2000/14/EC Příloha V

Osoba zplnomocněná za dokumentaci

Andreas Hedrich

Ichenhauser Str. 14

D-89359 Kötz

Harmonizované normy

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:2015

Kötz, 1.8.2017

Wolfgang Hergeth

Managing Director

PREKLAD ORIGINÁLNEHO NÁVODU NA POUŽITIE

Obsah

1 O tomto návode na použitie.... 194

2.1 Rozsah dodávky 194

2.2 Symboly na zariadení 194

2.3 Bezpečnostné a ochranné zariadenia 195

2.6 Zvyškové nebezpečenstvá 195

2.7 Prehl'ad výrobku 195

3 Bezpečnost 196

3.1 Všeobecné bezpečnostné pokyny pre elektrické náradie 196

3.3 Bezpečnost'osôb 196

3.10 Bezpečnostné pokyny k vyvetvovacej píle 198

3.10.1 Pracovné pokyny (13) 198

3.10.4 Bezpečnostné pokyny k akumulátoru.... 200

3.10.5 Bezpečnostné pokyny k nabíjačke 200

4 Montáž 201

4.1 Montáž nástavca vyvetvovacej píly (01 – 02)...... 201

2.2 Symboly na zariadení

Symbol Význam

	Bud'te mimoriadne opatrní pri manipulácii!
	Nepoužívajte v daždi! Chráňte pred vlhkost'ou!
	Noste ochrannú prilbu, ochranu slu-chu a ochranu očí!
	Noste ochranné rukavice!
	Noste pevnú obuv!

Symbol Význam

Pred uvedením do prevádzky si prečítajte návod na použitie!

Od elektrických vedení udržujte vzdialenost' 10 m.

2.3 Bezpečnostné a ochranné zariadenia

Ochranný kryt vodiacej lišty

2.5 Možné predvídatel'né chybné použitie

2.6 Zvyškové nebezpečenstvá

2.7 Prehl'ad výrobku

3.1 Všeobecné bezpečnostné pokyny pre elektrické náradie

VAROVANIE!

3.3 Bezpečnost' osôb

3.8 Bezpečnostné pokyny k ret'azovým pílam (EN 60745, čast' 2–13)

3.10 Bezpečnostné pokyny k vyvetvovacej píle

3.10.1 Pracovné pokyny (13)

- Od nadzemných elektrických vedení udržujte minimálnu vzdialenost' 10 m.

3.10.4 Bezpečnostné pokyny k akumulátoru

3.10.5 Bezpečnostné pokyny k nabíjačke

Nebezpečenstvo vážnych zranení

4.1 Montáž nástavca vyvetvovacej píly (01 – 02)

1. Nasadte spojku (01/2) na teleskopickú tyč (01/3) a tú zasuňte na doraz (01/a) do hlavice vyvetvovacej píly (01/1).
2. Spojku (02/1) dotiahnite (02/a) na doraz smerom k hlavici vyvetvovacej pily (02/2).

Nedotýkajte sa skrine prevodovky.

6.1 Zapnutie a vypnutie zariadenia (12)

Zapnutie zariadenia

VAROVANIE! Zvýšené nebezpečenstvo pádu

Ked' práce vykonávate z vyvýšenej pozície (napr. z rebríka), hrozí zvýšené nebezpečenstvo pádu.

Pred údržbárskymi, ošetrovacími a čistiacimi prácami prístroj vždy vypnite. Vyberte akumulátor.
V priebehu údržbárskych, ošetrovacích a čistiacich prác vždy noste ochranné rukavice.

8.1 Kontrola napnutia ret'aze

POZOR!

Skontrolujte funkciu automatického mazania re-t'aze tak, že vyvetvovaciu pílu zapnete a podržíte ju špičkou ku kartónu alebo papieru na zemi.

POZOR!

8.3.1 Výmena pílovej ret'aze a vodiacej lišty

Výmena pílovej ret'aze a vodiacej lišty

1. Vyprázdnite nádrž reťazového oleja.
2. Pílovú ret'az a vodiacu lištu zložte, vyčistite a nastriekajte olejom proti korózii.
3. Prístroj dôkladne vyčistite a skladujte na su- chom mieste.

POZOR!

Predbežne sa informujte, či je možná preprava vami zvoleným poskytovatel'om služby a informujte o vašej zásielke.

V priebehu údržbárskych, ošetrovacích a čistiacich prác vždy noste ochranné rukavice!

Akumulátorová vyvetvovacia píla

Sériové číslo

G4990012

Výrobca
