NÁVOD K OBSLUZE BKS 4540 AL-KO
Nevarnost poškodb sluha!
Použití k určenému účelu / použití k jinému než určenému účelu.... 192
Upozornění....192
Poloha dílů....193
Symboly na přístroji....194
Bezpečnostní pokyny pro provoz.... 196
Montáž vodicí lišty a pilového řetězu.... 198
Palivo a řetězový olej....199
Obsluha....201
Řezání....203
Údržba....206
Údržba pilového řetězu a vodicí lišty....207
Skladování....210
Likvidace odpadů a ochrana životního prostředí....210
Návod k hledání závad....210
Technické údaje....212
Záruka....213
PROHLÁŠENÍ O SHODĚ ES....213
POZOR!
Před použitím našich výrobků si pozorně přečtěte tuto příručku, abyste se s přístrojem seznámili. Tuto příručku vždy mějte po ruce.
POZOR!
Výstražná upozornění v této příručce, označená příslušným symbolem, odkazují na kritické body, které je třeba zohlednit, aby se předešlo riziku zranění; tyto pokyny si pozorně přečtěte a při používání je dodržujte.
POZOR!
Tento symbol označuje pokyny, které musí být dodrženy, aby se předešlo nehodám, které mohou vést zranění či úmrtí.
POZOR!
Tento symbol označuje pokyny, které musí být dodrženy, aby se předešlo mechanickým poruchám, výpadkům nebo škodám.
POZOR!
Než začnete s pilou pracovat, pozorně si přečtěte tato upozornění a dobre je uschovejte. Pečlivě si přečtěte pokyny. Seznamte se s ovládacími prvky, abyste mohli přístroj bezpečně používat. Tento návod k obsluze uchovávejte společně s řetězovou pilou.
POZOR!
Nebezpečí poškození sluchu!
Za normálních provozních podmínek může být obsluha tohoto přístroje vystavena hluku 80 dB(A) nebo více.
Řetězovou pilu je třeba držet pravou rukou za zadní rukojeť a levou rukou za přední rukojeť.
POZOR!
Ochrana proti hluku!
Při práci s přístrojem je nutné dodržovat místní předpisy.
POUŽITÍ K URČENÉMU ÚČELU / POUŽITÍ K JINÉMU NEŽ URČENÉMU ÚČELU
Řetězová pila je určena k řezání kmenů stromů, dřevěných hranolů a k řezání větví, podle délky řezu. Smí být používána pouze pro práci se dřevem. Po dobu používání je potřeba mít dostatečné osobní ochranné vybavení. Jakékoli jiné použití, např. profesionální ošetření uvnitř stromu, je výslovně vyloučeno. Za škody nebo zranění, k nimž dojde kvůli chybě v obsluze, ručí uživatel/obsluha, nikoli výrobce. Smějí být použity pouze pilové řetězy a kombinace lišt uvedené v návodu k obsluze pro tento přístroj. Použití k určenému účelu zahrnuje také dodržování bezpečnostních pokynů a pokynů pro obsluhu v uživatelské příručce. Každá osoba, která s přístrojem pracuje, s ním musí být seznámena a musí si být vědoma možných nebezpečí. Kromě toho je třeba přísně dodržovat platné předpisy pro prevenci úrazů. Rovněž musí být dodržovány předpisy týkající se pracovní medicíny a ochrany zdraví při práci. V případě změn přístroje zaniká jakékoli ručení výrobce za takto vzniklé škody a záruka výrobce na přístroj. Tento přístroj je určen pro soukromou údržbu zahrad.
VAROVÁNÍ!
Dodržujte prosím vnitrostátní předpisy pro používání řetězových pil! (bezpečnost práce, životní prostředí)
UPOZORNĚNÍ
I při řádném používání přístroje ke stanovenému účelu se může vyskytnout zbytkové riziko, které nelze vyloučit. Kvůli druhu a konstrukci přístroje nelze vyloučit následující nebezpečí:
■ kontakt s nechráněným pilovým řetězem (řezná poranění) ■ náhlé nechtěné pohyby pilové lišty (řezná poranění) ■ poškození sluchu, pokud nebude použita předepsaná ochrana sluchu ■ vdechnutí škodlivých částic a výfukových plynů z motoru ■ kontakt pokožky s benzínem ■ hlučnost. Nelze se vyhnout určité hladině hluku od přístroje. Zatížení hlukem ve veřejných prostorech musí být schváleno a případně omezeno na určité hodiny. Je třeba dodržovat klidovou dobu a pracovní doba může být omezena. Kvůli ochraně obsluhy a osob, které pracují v blízkosti, je třeba použít vhodnou ochranu sluchu. Vibrace. Varování: Skutečná hodnota vibrací při provozu řetězové pily se může lišit od údajů v příručce nebo od údajů výrobce. Důvodem mohou být následující faktory, které je třeba zohlednit před použitím a během něho:
Dodržování pokynů k používání řetězové pily ■ Postup řezání a zpracování řeziva ■ Používání v souladu s předpisy a stav řetězové pily ■ Ostrost a stav řezného nástroje ■ Montáž dodatečných rukojetí odolných proti kmitání a upevnění rukojetí na kryt řetězové pily
Pokud po používání přístroje máte nepříjemný pocit nebo zjistíte zbarvení kůže na rukou, udělejte si v práci přiměřenou přestávku. Bez přestávek v práci může dojít k vibračnímu syndromu ruka-paže.

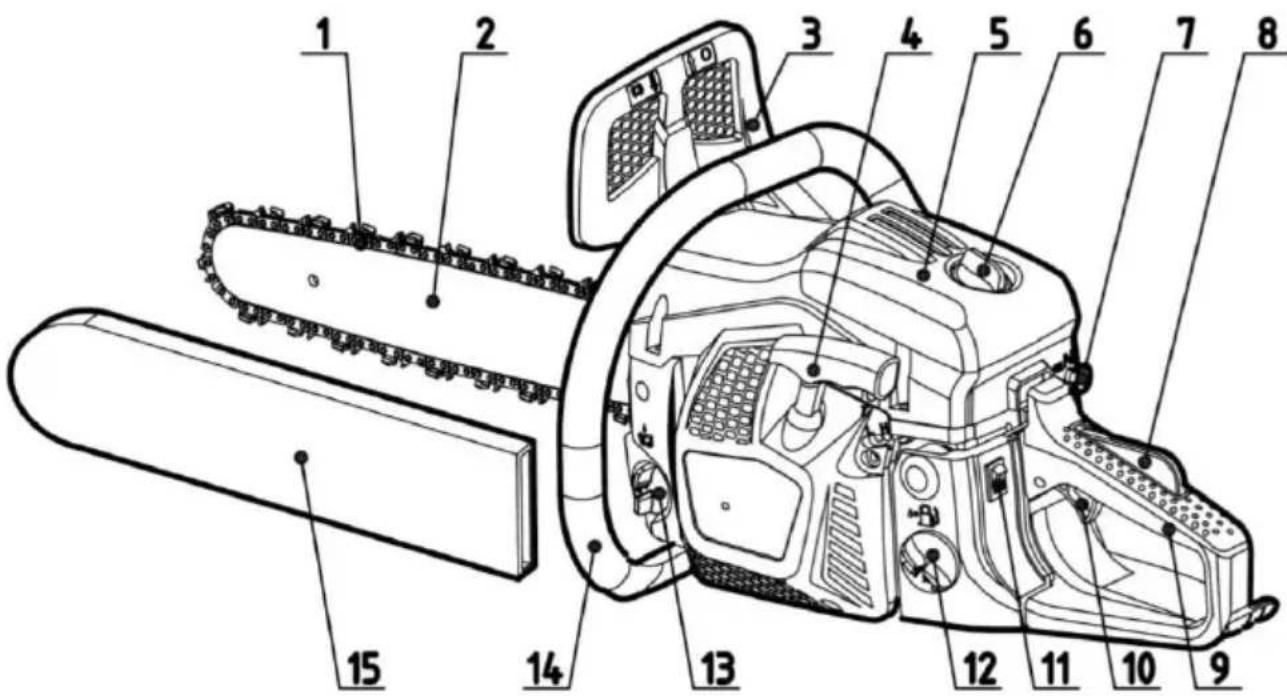

POLOHA DÍLŮ
| 1 Retěz 11 Spínač motoru | ||
| 2 Vodicí lišta 12 Palivová nádrž | ||
| 3 Přední chránič rukou 13 Olejová nádrž | ||
| 4 Rukojeť startéru 14 Přední rukojeť | ||
| 5 Kryt vzduchového filtru 15 Ochranný kryt vodicí lišty | ||
| 6 Pojistná matice vzduchového filtru 16 Čerpací balonek | ||
| 7 Tlačítko vzduchové klapky 17 Dekompresní ventil (pokud existuje) | ||
| 8 Blokování páky plynu 18 Kryt spojky | ||
| 9 Zadní rukojeť 19 Opěrná čelist | ||
10 Páka plynu
SYMBOLY NA PŘÍSTROJI
 | Přečtěte si a dodržujte všechna výstražná upozornění. |
 | Varování! Nebezpečí zpětného rázu. Chraňte se před zpětným rázem řetězové pily a vyhněte se kontaktu se špicí lišty. |
 | S řetězovou pilou nikdy nepracujte jednou rukou. |
 | Řetězovou pilu vždy obsluhujte oběma rukama. |
 | Je třeba nosit vhodnou ochranu sluchu, očí a hlavy. |
 | Před prací s tímto přístrojem si přečtěte návod k obsluze. |
 | Při práci s přístrojem vždy noste bezpečnostní rukavice chránící před vibracemi. |
 | Při práci s řetězovou pilou vždy noste protiskluzovou pracovní obuv. |
Pro bezpečný provoz a bezpečnou údržbu jsou na přístroji vyraženy symboly. Tyto pokyny vždy dodržujte.
 | Přípojka pro doplňování palivové směsiPoloha: u víka nádrže |
 | Přípojka pro doplňování řetězového olejePoloha: u víka olejové nádrže |
 STOP | Stisknutí spínače motoru Dejte spínač do polohy „0“, motor se okamžitě vypne. Poloha: vlevo od zadní rukojeti |
 PULL | Ovládání tlačítka vzduchové klapky Když tlačítko vytáhnete, vzduchová klapka se zavře, když tlačítko zatlačíte, vzduchová klapka se otevře. Poloha: kryt vzduchového filtru |
 | Nastavení olejového čerpadla Otočte tyčku šroubovákem ve směru šipky až do polohy MAX pro větší přítok oleje, popř. do polohy MIN pro menší přítok řetězového oleje. Poloha: spodní strana pohonné jednotky |
 | Šroub pod značkou „H“ slouží k nastavení směsi při vysokých otáčkách. Poloha: nahoře vlevo na zadní rukojeti |
 | Šroub pod značkou „L“ slouží k nastavení směsi při nízkých otáčkách. Poloha: nahoře vlevo na zadní rukojeti |
 | Šroub nad značkou „T“ slouží k nastavení volnoběžných otáček. Poloha: nahoře vlevo na zadní rukojeti |
 | Udává, jakým směrem se uvolňuje (bílá šipka) či ovládá (černá šipka) řetězová brzda. Poloha: Přední části vodicí kolejnice |
 | Udává, jakým směrem je namontovaný řetěz. Poloha: Přední části vodicí kolejnice |
 | Garantovaná hladina hluku: 115 dB(A) |
 | Manuální start motoru |
 | Dekompresní ventil (pokud existuje) Stiskněte tlačítko dekompresního ventilu, tím ventil otevřete. |
BEZPEČNOSTNÍ POKYNY PRO PROVOZ
Před prací s přístrojem
Před použitím našich výrobků si pozorně přečtěte tuto příručku, abyste se s přístrojem seznámili. S řetězovou pilou nepracujte, pokud jste unavení, nemocní, ve stresu nebo užíváte léky, které zvyšují únavu, nebo po požití alkoholu či drog. Při práci s řetězovou pilou dbejte na to, aby pracovní prostor byl dobře větraný. Přístroj nikdy nestartujte a nepoužívejte v uzavřených prostorech nebo budovách. Výfukové plyny obsahují nebezpečný oxid uhelnatý. Řetězovou pilu nepoužívejte za silného větru, špatného počasí, při špatné viditelnosti nebo při extrémně vysokých či nízkých teplotách. Vždy zkontrolujte, zda na stromě nejsou odumřelé větve, které by během kácení mohly spadnout dolů. Noste protiskluzovou bezpečnostní obuv, těsně přiléhající oděv a ochranu zraku, sluchu a hlavy. Noste ochranné rukavice proti vibracím. Předpokládá se, že takzvaný Raynaudův fenomén, který se týká prstů postižených osob, může být způsoben vibracemi a chladem. Bledost a necitlivost prstů. Jelikož není známo, od jaké minimální zátěže se mohou potíže objevit, jsou velice doporučená následující opatření. Udržujte se v teple, zejména hlavu, krk, nohy, kotníky, ruce a klouby na rukou. Dělejte si častěji přestávky, dbejte na dobré prokrvení silným pohybem paží a vyvarujte se kouření. Řetězová pila musí být stále ostrá a o pilu včetně systému na ochranu proti vibracím je třeba se pečlivě starat. Tupý řetěz zvyšuje dobu řezání a pokud je takový řetěz tlačen skrz dřevo, zvyšuje se zatížení rukou vibracemi. Pila s volnými díly nebo s poškozenými či opotřebovanými tlumiči vibrací vytváří větší vibrace. Omezte dobu práce. Ani při dodržení všech těchto opatření nelze vyloučit, že budete mít necitlivé prsty nebo že dojde ke vzniku syndromu karpálního tunelu. Při pravidelném, popř. trvalém používání přístroje byste proto měli pečlivě sledovat stav svých rukou a prstů. Pokud se objeví některý z výše popsaných příznaků, neprodleně vyhledejte lékařskou radu. Při manipulaci s palivem postupujte opatrně. Rozlité palivo setřete a před startem motoru dejte řetězovou pilu minimálně 3 m od místa doplňování paliva. V oblastech, kde se palivo míchá, přelévá/plní nebo skladuje, je třeba odstranit veškeré zdroje vytvářející jiskry nebo plameny. Při manipulaci s palivem a při provozu řetězové pily nekuřte. Při startu motoru a při řezání dbejte na to, aby se v prostoru řetězové pily nezdržovaly žádné další osoby. V pracovní oblasti se nesmějí zdržovat žádné osoby nebo zvířata. Při zapnutí a provozu řetězové pily musí být děti, domácí zvířata a přihlížející ve vzdálenosti minimálně 10 m. S řezáním začněte až tehdy, když je pracovní oblast volná, zaujímáte pevný postoj a můžete bezpečně uhnout padajícímu kmenu. Řetězovou pilu vždy držte pevně oběma rukama, když běží motor. Rukojeti řetězové pily pevně uchopte palci a prsty. Když běží motor, dbejte na to, aby se žádná část těla nedostala do kontaktu s pilou. Před startem motoru zkontrolujte, zda se řetěz nedotýká žádných předmětů nebo osob. Řetězovou pilu noste pouze s vypnutým motorem, s vodicí lištou a řetězem směrem dozadu a s tlumičem výfuku od těla. Řetězovou pilu před každým použitím zkontrolujte, zda na ní nejsou opotřebené, volné nebo vyměněné díly. Poškozená, chybně seřízená nebo neúplná či pevně nesmontovaná řetězová pila se nesmí používat. Dbejte na to, aby se řetěz zastavil, když se uvolní regulace plynu.
S výjimkou bodů uvedených v uživatelské příručce smí údržbu řetězové pily provádět pouze kvalifikovaný odborný personál (např. použití nevhodných nástrojů k demontáži setrvačníku nebo k přidržení setrvačníku při demontáži spojky může vést ke strukturnímu poškození setrvačníku, který pak může během provozu vypadnout).
Před odložením řetězové pily vždy vypněte motor.
Při řezání menších větví a výhonků je třeba postupovat mimořádně opatrně, protože malé kusy se zachycují do řetězu a mohou být vymrštěny na obsluhu.
Při řezání napjaté větve dbejte na to, abyste nebyli zasaženi, když se napětí uvolní a větev odskočí zpět.
Rukojeti musí být vždy suché, čisté a bez paliva či palivové směsi.
Chraňte se před zpětným rázem pily. Zpětný ráz je pohyb vodicí lišty nahoru, k němuž dojde, když řetězová pila špicí vodicí lišty narazí na nějaký předmět. Při zpětném rázu může dojít k nebezpečné ztrátě kontroly nad řetězovou pilou.
Při přepravě řetězové pily dbejte na to, aby byl na vodicí liště nasazen ochranný kryt. Během přepravy položte přístroj do bezpečné polohy, abyste předešli úniku paliva, poškození nebo zranění.
Bezpečnostní opatření proti zpětnému rázu
VAROVÁNÍ!
Ke zpětnému rázu může dojít, když špice vodicí lišty narazí na nějaký předmět nebo když se řetězová pila zaklíní v řezu.
Dotyk špice lišty s předmětem může vyvolat bleskovou reakci, při které je vodicí lišta vymrštěna nahoru a zpět k obsluze. Při zaklínění řetězové pily nahoře na vodicí liště může být lišta rychle odražena zpět k obsluze. Každá z těchto reakcí může vést k tomu, že ztratíte kontrolu nad pilou a dojde k vážným zraněním.
Nespoléhejte se jen na zabudovaná bezpečnostní zařízení pily. Při používání řetězové pily byste měli dodržovat určitá opatření, aby byly vyloučeny nehody nebo zranění během práce.
(1) Když víte, jak dochází ke zpětnému rázu, můžete snížit nebo odstranit moment překvapení. Překvapivé postupy v sobě vždy skrývají nebezpečí úrazu.
(2) Pilu s běžícím motorem veďte bezpečně oběma rukama, pravou ruku na zadní rukojeti, levou ruku na přední rukojeti. Rukojeti pevně a bezpečně uchopte palci a prsty. Pevný úchop snižuje nebezpečí zpětného rázu a pilu je možné vést bezpečně. Rukojeť neuvolňujte.
(3) Dbejte na to, aby v pracovním prostoru nebyly žádné překážky. Zabraňte tomu, aby se špice lišty dotkla kmene stromu, větve nebo jiné překážky, které se mohou vyskytnout během práce s pilou.
(4) Řežte s vysokými otáčkami motoru.
(5) Nepracujte výše, než máte ramena.
(6) Dodržujte pokyny výrobce řetězové pily ohledně ostření a údržby.
(7) Používejte pouze výrobcem uvedené náhradní lišty a řetězy nebo rovnocenné výrobky.
MONTÁŽ VODICÍ LIŠTY A PILOVÉHO ŘETĚZU
Standardní dodávka řetězové pily zahrnuje následující díly:
(1) Hnací jednotka (2) Řetěz (3) Vodicí lišta (4) Ochranný kryt vodicí lišty (5) Nástrčný klíč (6) Pilník
Otevřete balení a namontujte vodicí lištu a řetěz na hnací jednotku, jak je uvedeno.
VAROVÁNÍ!
Řetěz má velice ostré hrany. Pro svou bezpečnost noste ochranné rukavice.
1 Zatáhněte ochranu k přední rukojeti, aby bylo zajištěno, že se řetězová brzda nezapne. 2 Uvolněte dvě matice (12), pak sejměte kryt spojky (13) a distanční vložku (11). 3 Řetěz nasaďte na řetězové kolo, položte řetěz kolem vodicí lišty a vodicí lištu namontujte na hnací jednotku. Nasaďte napínací matici řetězu (8) do spodního otvoru (7) vodicí lišty, namontujte kryt spojky a pojistnou matici pevně utáhněte rukou. Dbejte na to, aby kolík (9) krytu spojky zasahoval do otvoru (10) v podstavci motoru.
(7) Otvor (8) Napínací matice řetězu (9) Kryt spojky (10) Otvor (11) Distanční vložka (12) Kryt spojky (13) Matice
Dbejte na správný směr pohybu řetězu.
(1) Směr pohybu
1 Namontujte vodicí lištu a řetěz položte na lištu a řetězové kolo. 2 Nasaďte napínací matici řetězu do spodního otvoru vodicí lišty, namontujte kryt řetězu a pojistnou matici pevně utáhněte rukou. 3 Vodicí lištu držte špicí nahoru a nastavte napětí řetězu tak, že napínacím šroubem otáčíte, až se napínací pásy dotýkají spodní strany lišty. 4 Vodicí lištu držte špicí nahoru a utáhněte matice (12-15 Nm). Pak řetězem pohněte rukou a zkontrolujte, zda se plynule pohybuje a má správné napětí. V případě potřeby řetěz ještě nastavte se sejmutým krytem.
5 Pevně utáhněte napínací šroub.
(1) Uvolnit (2) Utáhnout (3) Šroub pro napnutí řetězu
POZOR!
Správné napnutí řetězu je mimořádně důležité. Chybné napnutí může vést k předčasnému opotřebení vodící lišty nebo k častému odskakování řetězu. S novým řetězem je třeba nakládat opatrně, neboť se při prvním použití ještě může natáhnout.
Opěrná čelist patří k řetězové pile. Před prvním použitím musí být našroubovaná na pile. Čelist musí být upevněna dvěma šrouby na přední straně řetězové pily.
Motory jsou mazány speciálním olejem pro vzduchem chlazené dvoudobé benzínové motory. Není-li takový olej k dispozici, je třeba použít olej s přídavkem antioxidantů pro vzduchem chlazené dvoudobé motory.
DOPORUČENÁ SMĚS BENZÍN 40 : OLEJ 1
(JASO FC nebo ISO EGC pro vzduchem chlazené dvoudobé motory).
Tyto motory jsou certifikované pro provoz s bezolovnatým benzínem.
Palivo je snadno zápalné. V blízkosti paliva nekuřte a vyhněte se plamenům a jiskrám.
POZOR!
1 PALIVO BEZ OLEJE (SUROVÝ BENZÍN) - Vede velice rychle k vážnému poškození vnitřních částí motoru. 2 OLEJ PRO ČTYŘDOBÉ MOTORY NEBO VODOU CHLAZENÉ DVOUDOBÉ MOTORY - Může vést k znečištění zapalovacích svíček, ucpání výfukových otvorů nebo slepení pístních kroužků.
VYTVOŘENÍ PALIVOVÉ SMĚSI
1 Odměřte množství benzínu a oleje, která mají být smíchána. 2 Trochu benzínu nalijte do čisté, schválené nádoby na palivo. 3 Přidejte veškerý olej a dobře promíchejte. 4 Přidejte zbývající benzín a minimálně jednu minutu míchejte. 5 Nádobu na vnější straně jednoznačně označte, aby se předešlo záměně s nádobami na benzín nebo jinými nádobami.
ŘETĚZOVÝ OLEJ
Po celý rok je třeba používat speciální řetězový olej.
Nepoužívejte starý nebo upravený olej, který by mohl poškodit olejové čerpadlo.
OBSLUHA
1 Uvolněte a sejměte víko palivové a olejové nádrže. Víčko odložte na místo, kde se nepráší. 2 Do přístroje naplňte palivo a olejovou nádrž naplňte řetězovým olejem minimálně na stav 80 %. 3 Víčko palivové a olejové nádrže opět utáhněte a setřete případně rozlité palivo. 4 Spínač otočte do polohy „I“. 5 Čerpací balonek plynule tiskněte, až do balonku nateče palivo.

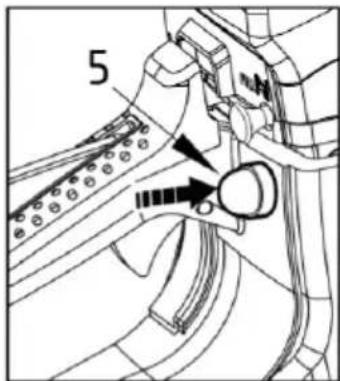

(1) Stěrací kroužek oleje (4) Tlačítko vzduchové klapky (2) Palivo (5) Čerpací balonek (3) Spínač motoru
6 Vytáhněte tlačítko vzduchové klapky. Vzduchová klapka se zavře a plynová páka je ve startovní poloze.
Při novém startu ihned po vypnutí motoru. Otevřete vzduchovou klapku.
Po vytažení tlačítka vzduchové klapky se toto nevrátí zpět do provozní polohy, ani když je stisknuta páka plynu nebo je tlačítko zatlačeno prstem. Má-li se tlačítko vzduchové klapky vrátit do provozní polohy, je třeba místo toho stisknout páku plynu.

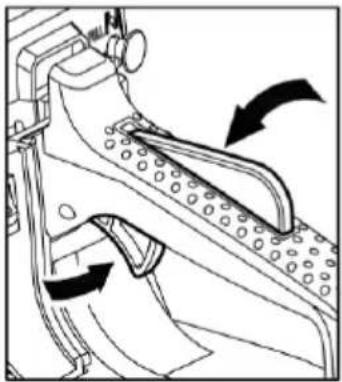

1 Ochranný kryt přední rukojeti zatlačte dopředu, tím spustíte řetězovou brzdu. 2 Stiskněte tlačítko dekompresního ventilu (pokud existuje).
Jakmile dojde k zapálení, dekompresní ventil se automaticky vrátí zpět do uzavřené polohy; před každým startem je třeba tlačítko ventilu stisknout znovu.
1 Pilu držte pevně na zemi a silně zatáhněte za lanko startéru. 2 Jakmile dojde k zážehu, stiskněte páku plynu, aby se tlačítko vzduchové klapky vrátilo do provozní polohy a rukojetí startéru nastartujte motor. 3 Ochranný kryt přední rukojeti přitáhněte k rukojeti, tím uvolníte brzdu. Pak nechte motor zahřát s mírně vytaženou pákou plynu.
Před startem motoru zkontrolujte, zda se řetěz nedotýká žádných předmětů nebo osob. Před každým zapnutím dbejte na to, aby byla stisknuta řetězová brzda.
Po startu motoru nechte řetěz běžet na střední rychlost a zkontrolujte, zda je řetězový olej rozstřikován, jak je to uvedeno na obrázku.
Proud řetězového oleje je možné měnit pomocí šroubováku, který se zavede do otvoru dole na straně spojky. Řetězový olej regulujte podle pracovních podmínek.
(1) Seřizovací hřídel přítoku řetězového oleje
Otočení hřídele proti směru hodinových ručiček - zvýšení přítoku oleje. Otočení hřídele ve směru hodinových ručiček - omezení přítoku oleje.
POZOR!
Když je palivo spotřebované, měla by být olejová nádrž téměř prázdná. Při každém doplňování paliva je třeba doplnit i olejovou nádrž.
KONTROLA FUNKČNOSTI SPOJKY
Před každým použitím je třeba zkontrolovat, zda se řetěz nepohybuje, když řetězová pila běží na volnoběh.
VAROVÁNÍ!
Během používání musíte řetězovou pilu držet pevně oběma rukama, levou rukou za přední rukojeť a pravou za zadní, a to i tehdy, když je obsluha levák.
ŘETĚZOVÁ BRZDA
Řetězová brzda řetěz okamžitě zastaví, když se řetězová pila při zpětném rázu odrazí zpět.
Normálně je brzda ovládána automaticky setrvačností. Lze ji ovládat také manuálně tak, že se brzdová páka (přední chránič rukojeti) zatlačí dopředu. Je-li spuštěna brzda, vysune se ze základny brzdové páky bílá kuželka. (1) Přední rukojeť (2) Uvolnění (3) Brzda (4) Přední chránič rukojeti
Pro uvolnění brzdy je třeba zatáhnout přední chránič rukojeti k přední rukojeti, až zazní cvaknutí.
Když se brzda zapne, uvolněte páku plynu, abyste snížili otáčky motoru. Při trvalém provozu se zataženou brzdou vyvíjí spojka teplo, které může vést k poškození.
Každý den je třeba kontrolovat bezvadný chod brzdy.
Přitom je třeba postupovat takto:
1) Vypněte motor. 2) Řetězovou pilu držte vodorovně, uvolněte přední rukojeť, špicí vodicí lišty se dotkněte pařezu nebo kusu dřeva a zkontrolujte, zda se spustí brzda. Síla brzdy závisí na velikosti lišty. Pokud se brzda nespustí, obraťte se prostřednictvím služby pro zákazníky na našeho prodejce.
VYPNUTÍ MOTORU
1 Uvolněte plynovou páku a motor nechte několik minut běžet na volnoběh. 2 Spínací páku zatlačte dolů.
(1) Spínač motoru
Před začátkem práce si přečtěte kapitolu „Bezpečnostní pokyny pro provoz“; pilu byste měli nejprve otestovat na jednoduchých kmenech. Tak se můžete s přístrojem snáze seznámit.
Vždy dodržujte bezpečnostní předpisy, které mohou případně omezit používání řetězové pily.
Vždy dodržujte bezpečnostní předpisy. Řetězová pila se smí používat jen k řezání dřeva. Jiné materiály se s ní nesmějí zpracovávat. Vibrace a nebezpečí zpětného rázu jsou u jiných materiálů rozdílné a bezpečnostní předpisy tedy není možné dodržet. Řetězovou pilu nepoužívejte jako páku ke zvedání, přesouvání nebo oddělování předmětů. Neumisťujte ji na pevně stojící stojany. Nářadí nebo jiné přístroje, které neodpovídají údajům výrobce, nesmějí být na vývodový hřídel připojeny.
Pilu nesmíte silou tlačit do řezu. Při provozu na plný plyn je pro práci třeba pouze malý tlak.
Pilu byste měli denně před každým použitím a po každém pádu nebo jiných incidentech zkontrolovat, zda není poškozená.
Je-li motor vytočen do vysokých otáček, když řetěz uvázne v řezu, může to poškodit spojku. Pokud pilový řetěz uvázne v řezu, nepokoušejte se ho násilím uvolnit, ale použijte k otevření řezu klín nebo páku.
Ochrana před zpětným rázem
Pila je vybavena řetězovou brzdou, která při řádném provozu řetěz v případě zpětného rázu zastaví. Funkci řetězové brzdy je třeba kontrolovat před každým použitím; k tomu nechte pilu 1 nebo 2 sekundy běžet na plný plyn a přední ochranu rukou zatlačte dopředu. Řetěz se pak musí okamžitě zastavit a motor dál běží na plné otáčky. Pokud se řetěz zastaví se zpožděním nebo vůbec ne, je třeba před použitím vyměnit brzdový pás a buben spojky.
Je mimořádně důležité před každým použitím zkontrolovat pilu a řetězovou brzdu, zda jsou v bezvadném stavu a zda je řetěz dostatečně ostrý, aby bylo možné udržet nebezpečí zpětného rázu pod kontrolou. Odstranění bezpečnostních zařízení, nevhodná údržba nebo nevyměněná lišta či řetěz mohou nebezpečí vážného zranění v důsledku zpětného rázu řetězové pily zvyšovat.
Kácení
1 Směr kácení je třeba určit podle povětrnostních podmínek, sklonu stromu, polohy těžkých větví, dalších prací po kácení a dalších faktorů.
2 Prostor kolem stromu uvolněte a dbejte na pevný postoj a bezpečnou ústupovou cestu.
3 Na straně, kam bude strom padat, udělejte v kmenu do jedné třetiny tloušťky zásek.
4 Na protilehlé straně mírně nad základní linií záseku veďte hlavní řez.
VAROVÁNÍ!
Při kácení je třeba varovat před nebezpečím osoby případně pracující v blízkosti.
(A) Zásek
(B) Hlavní řez
Rozřezávání a odřezávání větví
VAROVÁNÍ!
1 Vždy dbejte na bezpečný postoj a na stabilitu stromu. 2 Počítejte s tím, že pokácený kmen se může odkutálet. 3 Přečtěte si pokyny v kapitole „Bezpečnostní pokyny pro provoz“, abyste předešli zpětnému rázu pily. Před začátkem práce zkontrolujte směr ohýbací síly kmene, který chcete rozřezat. Řezání vždy končete na straně protilehlé ke směru ohybu, aby se vodicí lišta nezaklínila v řezu.
- Řezání nepodepřeného kmenu
Kmen rozřízněte do poloviny, pak otočte a řez dokončete z druhé strany.
- Řezání podepřeného kmenu
Řežte v oblasti A na obrázku nahoru přes třetinu síly zdola nahoru a poté zbytek shora dolů. V oblasti B řežte přes třetinu tloušťky shora dolů a poté zdola nahoru.
Odstraňování větví z pokáceného kmene
Nejprve zkontrolujte směr ohybu větve. Pak proveďte plochý řez ve stlačené straně, aby se větev neroztrhla. Prořízněte z napjaté strany.
Nezapomeňte, že rozříznutá větev se může vymrštit dozadu.
Nejprve řežte zdola nahoru, pak od špice dolů.
VAROVÁNÍ!
1. Dbejte na bezpečný postoj nebo použijte žebřík. 2. Nepracujte mimo bezpečný dosah. 3. Nepracujte výše, než máte ramena. 4. Pilu vždy držte oběma rukama.
Při práci na kmenech je třeba vždy použít opěrnou čelist. Opěrná čelist se pomocí zadní rukojeti zatlačí do kmene. Pak zatlačte přední rukojeť ve směru linie řezu. Čelist musí případně zůstat nasazena jako vedení pro další řezání. Použití opěrné čelisti při řezání stromů a silných větví zvyšuje Vaši bezpečnost, usnadňuje práci a snižuje zatížení vibracemi.
Při překážkách mezi řezivem a řetězovou pilou je třeba pilu vypnout. Vyčkejte, až je úplně vypnutá. Použijte bezpečnostní rukavice a odstraňte překážku. Pokud se musí odstranit řetěz, pak dodržujte pokyny v příslušné kapitole pro montáž řetězu. Po čištění a opětovné montáži musí proběhnout zkušební chod. V případě vibrací nebo mechanického hluku nepokračujte v práci s řetězovou pilou a obraťte se na svého prodejce.
ÚDRŽBA
Před každým čištěním, kontrolou nebo opravou přístroje musí být zajištěno, že je motor vypnutý a ochlazený. Aby se předešlo nechtěnému zapálení, odpojte zapalovací svíčku.
Dodržujte pokyny pro pravidelnou údržbu, přípravu před použitím a denní údržbu. Nesprávná údržba může vést k závažnému poškození přístroje.
Ošetření po každém použití
1. Vzduchový filtr
Prach na povrchu filtru je možné odstranit tak, že se filtr vyklepe na tvrdé ploše. Pro vyčištění tkaniny filtru je třeba oddělit obě poloviny filtru a tkaninu filtru vyčistit kartáčem. Pokud použijete stlačený vzduch, pak vždy foukejte zevnitř ven. Pro spojení se obě poloviny filtru na okraji stisknou, až slyšitelně zaklapnou.

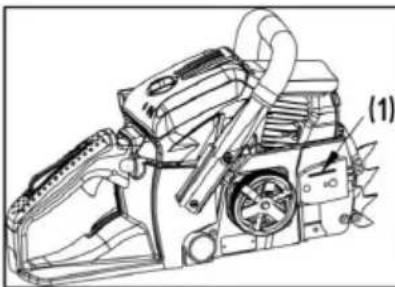

Demontujte vodicí lištu a zkontrolujte přípojku oleje, zda není znečištěná.
(1) Přípojka oleje
Když je vodicí lišta demontovaná, odstraňte z drážky a přípojky oleje piliny.
Řetězové kolo namažte přes přípojku mazání oleje na špici lišty.
(1) Přípojka oleje (2) Přípojka mazání oleje (3) Řetězka
- Ostatní
Zkontrolujte přístroj, zda neuniká palivo, nevykazuje volná spojení a poškození větších dílů, zejména těsnění rukojetí a držáku vodicí lišty. Poškození je třeba před následujícím použití řetězové pily odstranit.
Pravidelné údržbové práce
1. Žebra válce
Nahromaděný prach mezi žebry válce vede k přehřátí motoru. Žebra válce pravidelně kontrolujte a čistěte; k tomu je třeba sejmout vzduchový filtr a kryt válce. Při montáži krytu válce dbejte na to, aby dráty a objímky spínače byly správně vloženy.
2. Palivový filtr
(a) Drátěným háčkem vytáhněte filtr z plnicího hrdla. (1) Palivový filtr (b) Filtr rozeberte a vypláchněte, popř. vyměňte.
VAROVÁNÍ!
Po demontáži filtru pevně přidržte konec sací trubky kleštěmi. Při montáži filtru dbejte na to, aby se do sací trubky nedostala žádná vlákna z filtru nebo prach.
3. Zapalovací svíčka
Elektrody vyčistěte drátěným kartáčem a mezeru v případě potřeby nastavte opět na 0,65 mm.
Typ zapalovací svíčky: NHSP LD L8RTF nebo CHAMPION RCJ7Y nebo NGK BPMR7A
4. Řetězka
Zkontrolujte, zda nevykazuje trhliny a silné opotřebení, které by mohlo bránit v pohonu řetězu. V případě silného opotřebení řetězky ji vyměňte. Nikdy nemontujte nový řetěz na opotřebenou řetězku nebo opotřebený řetěz na novou řetězku.
5. Přední a zadní tlumič
Vyměňte, pokud je nalepený díl uvolněný nebo gumový díl vykazuje trhliny. Vyměňte, pokud dorazový čep na vnitřní straně kovové části zadního tlumiče vystupuje a zvýšila se vůle kovové části.
VAROVÁNÍ!
Používejte pouze náhradní díly uvedené v této příručce. V případě použití jiných dílů může dojít k vážným zraněním.
ÚDRŽBA PILOVÉHO ŘETĚZU A VODICÍ LIŠTY
Pro bezproblémový a bezpečný provoz musí být články řetězu ostré.
Nabroušení je potřeba, pokud:
jsou piliny jemně práškovité, zavedení pily vyžaduje vynaložení větší síly, řez nevede rovně, vibrace jsou silnější, zvyšuje se spotřeba paliva.
Předpisy pro nastavení článků řetězu:
VAROVÁNÍ!
Noste bezpečnostní rukavice.
Před broušením:
Zajistěte, aby byl řetěz zajištěný. Zajistěte, aby byl motor vypnutý. Použijte kruhový pilník velikosti vhodné pro řetěz.
Typ řetězu:
BKS 4540: Oregon 21BPX
Velikost pilníku: 4,8 mm
Nasaďte pilník na článek řetězu a tlačte rovně dopředu.
Držte pilník v uvedené poloze.
Po nabroušení každého článku řetězu zkontrolujte hloubku a opilujte na správný rozměr, jak je uvedeno na obrázku.
VAROVÁNÍ!
Přední hrana musí být pečlivě zaoblená, aby se snížilo riziko zpětného rázu nebo roztržení napínacího pásu.
Dbejte na to, aby všechny články řetězu měly stejnou délku a úhel hrany, jak je to uvedeno na obrázku.
| Typ řetězu | Průměr pilníku | Úhel hlavy zubu | Úhel podříznutí | Úhel sklonu hlavy (55°) | Hloubka |
 |  |  |  |  | |
| Úhel otáčení nástroje | Úhel sklonu nástroje | Stranový úhel |
Vodicí lišta
Vodicí lištu občas otočte, abyste dosáhli stejnoměrného opotřebení. Lišta musí být stále čtyřhranná. Lištu kontrolujte, zda není opotřebená. Položte pravítko k liště a k vnější straně jednoho článku řetězu. Je-li mezi oběma body zjištěn určitý rozdíl, je lišta v pořádku. Jinak je lišta opotřebená. Pak je třeba ji opravit nebo vyměnit.
(1) Pravítko (2) Rozdíl (3) Žádný rozdíl
(4) Řetěz nakloněný
VAROVÁNÍ!
Tabulka obsahuje seznam možných kombinací vodicí lišty a řetězu s uvedením kombinací vhodných pro každou řetězovou pilu, které jsou označeny „*“.
| Dělení Vodicí lišta Řetěz Model ře- | tězové pily | ||||
| Palce | Délka v pal-cích/cm | Šířka drážkyv palcích/mm | Kód | Kód | BKS 4540 |
| 0,325” 16"/40 cm 0,058"/1,5 mm Oregon | 168PXBK095 | Oregon21BPX066X | * | ||
Při výměně smějí být použity pouze výše uvedené vodicí lišty a řetězy. V případě nepřípustných kombinací hrozí nebezpečí vážného zranění a poškození přístroje.
SKLADOVÁNÍ
1 Vyprázdněte palivovou nádrž a motor nechte běžet, až se palivo spotřebuje. 2 Vyprázdněte olejovou nádrž. 3 Pilu vyčistěte. 4 Přístroj uchovávejte na suchém místě mimo dosah dětí. 5 Při skladování a přepravě vždy nasaďte na vodicí lištu kryt.
LIKVIDACE ODPADŮ A OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
Zbytky mazacího oleje nebo směsi pro dvoutaktní motory nikdy nesmějí být vypouštěny do odpadní sítě, kanalizace nebo do půdy; musíte je zlikvidovat podle předpisů a v souladu se životním prostředím, tj. přes sběrné místo škodlivých látek nebo deponii.
Je-li Váš přístroj nepoužitelný nebo ho již nepotřebujete, nevyhazujte ho do domovního odpadu, ale zlikvidujte podle platných ekologických předpisů. Pečlivě vyprázdněte nádrž na olej/mazací olej a palivo a případné zbytky zlikvidujte prostřednictvím sběrného místa pro škodlivé látky nebo deponii. Také přístroj zlikvidujte přes příslušné sběrné/recyklační místo. Tak mohou být plastové a kovové díly odděleny a recyklovány. Informace o likvidaci materiálů a přístrojů získáte od svých místních úřadů.
NÁVOD K HLEDÁNÍ ZÁVAD
| PROBLÉM PŘÍČINA ODSTRANĚNÍ | ||
| 1) Problémy při startování | Zkontrolujte, zda v palivu není voda a nevhodné příměsi | Nahradťe vhodným palivem |
| Zkontrolujte, zda motor není zahlcený | Vyjměte zapalovací svíčku a vysuštePak znovu zatáhněte startér bez vzduchové klapky | |
| Zkontrolujte zapalování Vyměňte | zapalovací svíčku | |
| 2) Chybějící výkon / ne-dostatečné zrychlení / hrubý volnoběh | Zkontrolujte, zda v palivu není voda a nevhodné příměsi | Nahradťe vhodným palivem |
| Zkontrolujte vzduchový a palivový filtr, zda nejsou znečištěné | Vyčistěte | |
| Zkontrolujte nastavení kar-burátoru | Nově nastavte jehly | |
| 3) Nevytéká žádný olej | Zkontrolujte kvalitu oleje | Vyměňte |
| Zkontrolujte olejový kanál a přípojky oleje, zda nejsou znečištěné | Vyčistěte | |
Máte-li dojem, že přístroj potřebuje jiné zásahy údržby, obraťte se prosím na autorizovaný zákaznický servis ve svém okolí.
TECHNICKÉ ÚDAJE
| Typ BKS 4540 | |
| Obj. č. 113 187 | |
| Zdvihový objem 45,02 cc | |
| Výkon motoru max. 1,7 kW | |
| DélkaVodici lišta (OREGON) | 40 cm168PXBK095 |
| Užitečná délka řezu 37 cm | |
| Pilový řetěz (OREGON) 21BPX066X | |
| Dělení - řetězka 0,325 palce | |
| Počet zubů větev pohonu 7z / 7T | |
| Řetězová brzda ano | |
| Otáčky na volnoběh 3000 ± 300 ot/min | |
| Maximální otáčky (s řezným nástrojem) | 11000 ot/min |
| Max. rychlost řetězu 21,2 m/s | |
| Velikost palivové nádrže 550 ml | |
| Velikost nádrže na řetězový olej 260 ml | |
| Mísicí poměr paliva 40 : 1 | |
| Hmotnost netto bez řetězu a vodicí lišty, s prázdnými nádržemi | 5,1 kg |
| Spotřeba paliva při maximálním výkonu motoru | 460 g / kWh |
| Hladina akustického výkonu LWA(EN ISO 11681) (K=3) | 112,4 dB(A) |
| Hodnota akustického tlaku LPA(EN ISO 11681) (K=3) | 99,5 dB(A) |
| Max. vibrační zrychlení avhw(K=1,5) | |
| Přední rukojeť 8,9 m/s | 2 |
| Zadní rukojeť 10,7 m/s | 2 |
| Garantovaná hladina akustického výkonu LWA(2000/14/ES+2005/88/ES) | 115 dB(A) |
ZÁRUKA
Případné materiálové nebo výrobní vady na přístroji odstraníme během zákonné promlčecí lhůty pro nároky na odstranění vad podle naší volby opravou nebo dodáním náhradního výrobku. Promlčecí lhůta je určena právem dané země, ve které byl přístroj zakoupen.
Náš příslib záruky platí jen v případě:
- řádné manipulace s přístrojem ■ dodržování návodu k obsluze
- použití originálních náhradních dílů
Záruka zaniká v případě:
■ pokusů o opravu přístroje technických úprav přístroje použití v rozporu s určením (např. komerčního nebo komunálního použití)
Ze záruky jsou vyloučeny:
poškození nátěru způsobená běžným opotřebením, díly podléhající opotřebení, které jsou označeny na seznamu náhradních dílů orámováním [xxx xxx (x)]. Spalovací motory – pro ty platí vlastní záruční ustanovení příslušného výrobce motoru.
Záruční doba počíná běžet dnem nákupu koncovým odběratelem. Určující je datum na originálním dokladu o koupi. V případě uplatnění záruky se prosím obraťte s tímto prohlášením o záruce a dokladem o koupi na svého prodejce nebo nejbližší autorizovaný zákaznický servis. Tímto příslibem záruky zůstávají zákonné nároky kupujícího na odstranění vady vůči prodávajícímu nedotčeny.
PROHLÁŠENÍ O SHODĚ ES
Tímto prohlašujeme, že tento produkt, tato do oběhu daná verze, odpovídá požadavkům harmonizovaných směrnic EU, bezpečnostním standardům EU a standardům specifickým pro tento produkt.
Produkt Výrobce Zmocněnec
| řetězové pily | AL-KO Geräte GmbH |
| Sériové číslo | Ichenhauser Str. 14 |
| G4104105 | D-89359 Kötz |
Andreas Hedrich
Ichenhauser Str. 14
D-89359 Kötz
Typ Směrnice EU Harmonizované normy
| BKS 4540 | 2006/42/EC |
| 2014/30/EU | |
| Hladina zvukového výkonu | 2000/14/EC |
| EN ISO 3744 | |
| naměřená / garantovaná | |
| BKS 4540 - 112/115 dB(A) |
EN ISO 11681-1:2011
EN ISO 14982:2009
EN ISO 22868:2011
Přezkoušení typu podle GSPG §4 BM 1027 MSR Hodnocení shody
Palivo a řetězový olej....223
Obsluha....225
Pílenie....227
Údržba....230
Údržba pílovej reťaze a vodiacej lišty.... 231
Skladovanie....234
Likvidácia odpadu a ochrana životného prostredia....234
Technické údaje....236
Záruka....237
VYHLÁSENIE O ZHODE - ES....237
POZOR!
| 1 Ret'az 11 Motorový spínač | ||
| 2 Vodiaca lišta 12 Palivová nádrž | ||
| 3 Predná ochrana rúk 13 Olejová nádrž | ||
| 4 Držadlo štartéra 14 Predná rukovät' | ||
| 5 Kryt vzduchového filtra 15 Ochranný kryt vodiacej lišty | ||
| 6 Poistná matica vzduchového filtra 16 Ručná pumpička | ||
| 7 Gombík vzdušnej klapky 17 Dekompresný ventil (pokiaľ je k dispo-zícii) | ||
| 8 Uzáver plynovej páky 18 Kryt spojky | ||
| 9 Zadná rukovät 19 Zachytávací drapák | ||
| 10 Plynová páka | ||
SYMBOLY NA STROJI
Pred odložením reťazovej píly vždy vypnite motor.
(6) Dodržiavajte pokyny výrobcu reťazovej píly o brúsení a údržbe.
Reťaz má veľmi ostré hrany. Kvôli bezpečnosti noste ochranné rukavice.
1 Vodiacu lištu namontujte a reťaz nasaďte na lištu a reťazové koleso. 2 Maticu na napínanie reťaze vložte do spodného otvoru vodiacej lišty, namontujte kryt spojky a ručne dotiahnite poistnú maticu. 3 Vodiacu lištu držte špičkou hore a nastavte napnutie reťaze tým, že otáčate napínaciu skrutku dovtedy, kým sa napínacie pásy práve nedotýkajú spodnej strany lišty.
4 Vodící lištu držte špičkou nahoru a matice dotáhněte (12-15 Nm). Poté ručně pohněte řetězem a vyzkoušejte, zda se pohybuje plynule a zda má správné napnutí. Pokud je to nutné, řetěz nastavte při uvolněném krytu.
5 Napínací šroub dotáhněte.
(1) Povolit (2) Dotáhnout (3) Šroub pro napínání řetězu
POZOR!
Palivo je mírně zápalné. V blízkosti paliva nekuřte a vyhýbejte se ohni a jiskrám.
POZOR!
(1) Stírací kroužek (4) Knoflík vzduchové klapky (2) Palivo (5) Ruční pumpička (3) Spínač motoru
6 Knoflík vzduchové klapky vytáhněte. Vzduchová klapka se zavře a plynová páka je v poloze startu.
(1) Nastavovací hřídel pro tok řetězového oleje
Před každým použitím se musí zkontrolovat, zda se řetěz nehýbe, když jde řetězová pila na volnoběh.
VAROVÁNÍ!
Brzda řetězu řetěz okamžitě zastaví, když se řetězová pila při zpětném rázu odrazí.
2 Ovládací páku stiskněte dolů.
(1) Spínač motoru
PILENÍ
Odvětvení pokáceného kmene
Nejprve zkontrolujte směr ohybu větví. Poté proveďte plochý řez na stlačené straně, aby se větev nezlomila. Z napnuté strany větev přepilujte.
Pravidelné údržbové práce
1. Žebra válce
Velikost pilníku: 4,8 mm
Pilník nasaďte na článek řetězu a tlačte rovně dopředu.
Pilník držte v zobrazené poloze.
Po nabroušení každého článku řetězu zkontrolujte rozměr hloubky a spilujte na správný rozměr tak, jak je zobrazeno na obrázku.
VAROVÁNÍ!
Záruku poskytujeme pouze při:
| Ret'azovej pily | AL-KO Geräte GmbH |
| Výrobné číslo | Ichenhauser Str. 14 |
| G4104105 | D-89359 Kötz |
Andreas Hedrich
Ichenhauser Str. 14
D-89359 Kötz
Typ Směrnice EU Harmonizované normy
| BKS 4540 | 2006/42/EC |
| 2014/30/EU | |
| Hlučnost' | 2000/14/EC |
EN ISO 11681-1:2011
EN ISO 14982:2009
EN ISO 22868:2011
EN ISO 3744
naměřená / zaručená
BKS 4540 - 112 / 115 dB(A)
- POZOR
- POUŽITÍ K URČENÉMU ÚČELU / POUŽITÍ K JINÉMU NEŽ URČENÉMU ÚČELU
- VAROVÁNÍ
- UPOZORNĚNÍ
- POLOHA DÍLŮ
- BEZPEČNOSTNÍ POKYNY PRO PROVOZ
- PŘED PRACÍ S PŘÍSTROJEM
- MONTÁŽ VODICÍ LIŠTY A PILOVÉHO ŘETĚZU
- DOPORUČENÁ SMĚS BENZÍN 40 : OLEJ
- VYTVOŘENÍ PALIVOVÉ SMĚSI
- ŘETĚZOVÝ OLEJ
- OBSLUHA
- KONTROLA FUNKČNOSTI SPOJKY
- ŘETĚZOVÁ BRZDA
- PŘITOM JE TŘEBA POSTUPOVAT TAKTO
- VYPNUTÍ MOTORU
- OCHRANA PŘED ZPĚTNÝM RÁZEM
- KÁCENÍ
- ROZŘEZÁVÁNÍ A ODŘEZÁVÁNÍ VĚTVÍ
- ŘEZÁNÍ NEPODEPŘENÉHO KMENU
- ŘEZÁNÍ PODEPŘENÉHO KMENU
- ODSTRAŇOVÁNÍ VĚTVÍ Z POKÁCENÉHO KMENE
- ÚDRŽBA
- OŠETŘENÍ PO KAŽDÉM POUŽITÍ
- VZDUCHOVÝ FILTR
- PRAVIDELNÉ ÚDRŽBOVÉ PRÁCE
- ŽEBRA VÁLCE
- PALIVOVÝ FILTR
- ZAPALOVACÍ SVÍČKA
- ŘETĚZKA
- PŘEDNÍ A ZADNÍ TLUMIČ
- ÚDRŽBA PILOVÉHO ŘETĚZU A VODICÍ LIŠTY
- NABROUŠENÍ JE POTŘEBA, POKUD
- PŘEDPISY PRO NASTAVENÍ ČLÁNKŮ ŘETĚZU
- PŘED BROUŠENÍM
- VODICÍ LIŠTA
- SKLADOVÁNÍ
- LIKVIDACE ODPADŮ A OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
- ZÁRUKA
- PROHLÁŠENÍ O SHODĚ ES
- PILENÍ
- ODVĚTVENÍ POKÁCENÉHO KMENE
- ZÁRUKU POSKYTUJEME POUZE PŘI
Značka : AL-KO
Model : BKS 4540
Kategorie : Pila
