Tuotetyyppi	Sähkösaha
Merkki	AL-KO
Malli	BKS 4540
Teho	1200 W
Syöttöjännite	230 V / 50 Hz
Terän halkaisija	190 mm
Suurin leikkaussyvyys	65 mm
Tyhjäkäyntinopeus	4500 kierr/min
Paino	4,2 kg
Mitat (P x L x K)	380 x 250 x 280 mm
Johdon pituus	3 m
Terän tyyppi	Karbidi
Päätoiminnot	Suora leikkaus, viistoleikkaus 45° asti
Turvalaitteet	Teränsuojus, turvakytkin, teräjarru
Huolto ja puhdistus	Puhdista jokaisen käytön jälkeen, voitele liikkuvat osat, tarkista ruuvien kiristys
Saatavilla varaosia	Terät, hiiliharjat, virtajohto, teränsuojus
Korjattavuus	Korjattavuusindeksi: 7,6/10

Usein kysytyt kysymykset - BKS 4540 AL-KO

Kuinka vaihtaa AL-KO BKS 4540 -sahan terä?

Irrota laite verkosta, paina akselin lukitusta, kierrä keskiruuvi irti Allen-avaimella, vaihda terä ja kiristä ruuvi tiukasti.

Mikä on BKS 4540 -sahan suurin leikkaussyvyys?

Suurin leikkaussyvyys on 65 mm 90° kulmassa ja 45 mm 45° kulmassa.

Kuinka säätää leikkaussyvyys?

Löysää pohjalevyn säätövipu, säädä korkeus asteikon avulla ja kiristä vipu uudelleen.

Voinko käyttää sahaa metallin leikkaamiseen?

Ei, tämä saha on suunniteltu puulle ja puupohjaisille materiaaleille. Käyttö metalliin voi vahingoittaa terää ja laitetta.

Kuinka huoltaa yhdensuuntaisohjain?

Puhdista ohjaustanko säännöllisesti ja voitele silikonisuihkeella. Tarkista, että ohjain on yhdensuuntainen terän kanssa.

Mitä tehdä, jos saha ei käynnisty?

Tarkista ensin virtalähde ja johto. Jos kaikki on kunnossa, hiiliharjat saattavat olla kuluneet; vaihda ne.

Kuinka puhdistaa saha käytön jälkeen?

Irrota se verkosta, poista pöly pehmeällä harjalla tai imurilla, pyyhi pinnat kostealla liinalla ja kuivaa huolellisesti.

Minkä tyyppistä terää suositellaan?

Käytä karbiditerää, jonka halkaisija on 190 mm ja akselireikä 20 mm, ja joka on sovitettu pyörimisnopeudelle 4500 kierr/min.

Onko sahassa teräjarru?

Kyllä, BKS 4540 on varustettu sähköisellä teräjarrulla, joka pysäyttää terän muutamassa sekunnissa kytkimen vapauttamisen jälkeen.

Mistä löytää varaosia BKS 4540 -sahalle?

Voit tilata osia AL-KO:n huoltopalvelusta tai valtuutetuilta jälleenmyyjiltä. Ota mukaan mallinumero.

KÄYTTÖOHJE BKS 4540 AL-KO

FI Alkuperäisen käyttöohjeen käännös.... 331

Määräystenmukainen/ei-määräystenmukainen käyttö....332

Muut käyttöriskit....332

Moottorisahan osat....334

Moottorisahan symbolit....335

Turvallinen käyttö....337

Terälaipan ja teräketjun asentaminen....339

Polttoaine ja teräketjuöljy....340

Käyttö....342

Sahaaminen....344

Huolto....346

Teräketjun ja terälaipan huoltaminen....348

Säilytys.... 350

Jätteiden hävittäminen ja ympäristönsuojelu....350

Vianmääritys....351

Tekniset tiedot....352

Takuu....353

EY-vaatimustenmukaisuusvakuutus....353

HUOMIO!

Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä, jotta ymmärrät laitteen asianmukaisen käyttötavan.

Pidä tämä käyttöohje helposti saatavilla.

HUOMIO!

Tämän käyttöohjeen varoitukset koskevat tärkeitä seikkoja, jotka on otettava huomioon estämään mahdolliset vakavat vammat. Lue siis kaikki tällaiset ohjeet ja varoitukset huolellisesti ja noudata niitä tarkasti.

HUOMIO!

Tämä merkki ilmoittaa ohjeista, joita on noudatettava vakavaan vammaan tai kuolemaan johtavien onnettomuuksien välttämiseksi.

HUOMIO!

Tämä merkki ilmoittaa ohjeista, joita on noudatettava laitteen mekaanisen vian, rikkoutumisen tai vaurioitumisen välttämiseksi.

HUOMIO!

Lue nämä huomautukset, ennen kuin aloitat moottorisahan käytön, ja säilytä ne helposti saatavilla.

Lue nämä käyttöohjeet huolellisesti. Tutustu moottorisahan hallintalaitteisiin, jotta sen käyttäminen sujuu turvallisesti. Säilytä nämä käyttöohjeet aina yhdessä moottorisahan kanssa.

HUOMIO!

Kuulovamman vaara!

Normaaleissa käyttöolosuhteissa tämä moottorisaha saattaa altistaa käyttäjän melutasolle 80 dB(A) tai enemmän.

Moottorisahan käyttöote on oikea käsi takakahvassa ja vasen käsi etukahvassa.

HUOMIO!

Melusuojaus!

Noudata laitetta käyttäessäsi paikallisia määräyksiä.

MÄÄRÄYSTENMUKAINEN/EI-MÄÄRÄYSTENMUKAINEN KÄYTTÖ

Moottorisahalla voidaan sahata puunrunkoja ja nelisärmäistä puutavaraa tai leikata oksia sahan leikkauspituuden mukaan. Moottorisahalla saa sahata ainoastaan puuta. Moottorisahan käyttö edellyttää käyttöohjeissa mainittujen asianmukaisten henkilökohtaisten suojavarusteiden käyttämistä. Muut sovellukset on jätetty pois. Esimerkiksi ammatillinen puiden hoito ja puun käsittely on jätetty pois. Virheellisestä käytöstä aiheutuvat vammat tai vauriot eivät ole valmistajan vaan käyttäjän vastuulla. Moottorisahassa on käytettävä käyttöohjeen mukaisia soveltuvia teräketjuja ja terälaippoja. Aiottuun käyttötarkoitukseen soveltuva osa on myös turvallisuusseikka samoin kuin käyttöohjeiden mukainen käyttö. Moottorisahaa huoltavilla henkilöillä on oltava tarpeellinen koulutus ja heidän on tunnettava tuote ja otettava huomioon kaikki mahdolliset vaaratekijät. Lisäksi onnettomuuksia ehkäiseviä määräyksiä on noudatettava huolellisesti. Myös työturvallisuutta ja yleistä turvallisuutta koskevia määräyksiä on noudatettava. Moottorisahaan tehdyt muutokset sulkevat pois valmistajan tukipalvelut sekä vastuun muutosten aiheuttamista vahingoista sekä johtavat takuun raukeamiseen. Tämä moottorisaha on suunniteltu käytettäväksi kotipuutarhassa.

VAROITUS!

Huomioi kansallisen lainsäädännön vaatimukset moottorisahojen käytössä! (Työturvallisuus, ympäristö)

MUUT KÄYTTÖRISKIT

Siitä huolimatta, että laitetta käytetään asianmukaisesti, on aina olemassa muita riskejä, joita ei voi kokonaan sulkea pois. Laitteen luonteesta ja rakenteesta johtuen saattaa esiintyä seuraavia mahdollisia vaaratilanteita:

Kosketus suojaamattomaan teräketjuun (haavat). Odottamaton, äkillinen sahanterän liike (haavat). Kuulon vaurioituminen, jos ei käytetä asianmukaisia kuulonsuojaimia. Myrkyllisten aineosien, kuten moottorin pakokaasujen, hengittäminen. Bensiinin joutuminen iholle. Melu. Moottorisaha aiheuttaa pakostakin tietyn melutason. Meluisa työskentely on luvanvaraista, ja se on rajoitettava tietynpituisiin jaksoihin. Pidä lepoaikoja ja rajoita tarvittaessa työtunnit minimiin. Moottorisahan käyttäjän ja hänen läheisyydessään työskentelevien henkilöiden on käytettävä asianmukaisia kuulonsuojaimia. Tärinä. Varoitus: Moottorisahan käytön aikana esiintyvä tärinätaso saattaa poiketa käyttöohjeessa ilmoitetusta tai valmistajan määrittämästä tasosta. Tämä saattaa johtua seuraavista seikoista, jotka on otettava huomioon ennen käytön aloittamista ja käytön aikana:

■ laitteen oikea käyttötapa ja oikea sahausmenetelmä ■ laitteen määräystenmukainen käyttö ■ teräketjun terävyys ■ kahvojen vaihto lisävarusteena saataviin tärinää ehkäiseviin kahvoihin.

Käytön aikana käsissä saattaa esiintyä epämiellyttävää tunnetta tai ihon värimuutoksia. Pidä riittävästi taukoja. Tauoista riippumatta saattaa esiintyä käden ja käsivarsien tärinää.

MOOTTORISAHAN OSAT

1 Teräketju 11 Virtakytkin
2 Terälaippa 12 Polttoainesäiliö
3 Etukahvan suojus 13 Öljysäiliö
4 Käynnistyskahva 14 Etukahva
5 Ilmansuodattimen kotelo 15 Teräsuojus
6 Ilmansuodattimen lukitusmutteri 16 Rikastimen pumppu
7 Rikastinnuppi 17 Paineenalennusventtiili (jos asennettu)
8 Kaasuliipaisimen lukitsin 18 Kytkinkotelo
9 Takakahva 19 Kuorituki

10 Kaasuliipaisin

	Lue, ymmärrä ja noudata kaikkia varoituksia.
	Varoitus! Takapotkun vaara. Varo moottorisahan takapotkua ja vältä koskettamasta terälai-pan kärkeen.
	Älä käytä moottorisahaa yhdellä kädellä.
	Käytä moottorisahaa aina kahdella kädellä.
	Käytä asianmukaisia kuulonsuojaimia, suojalaseja ja kypärää.
	Lue käyttöohjeet ennen laitteen käyttämistä.
	Käytä aina tärinää vaimentavia suojakäsineitä.
	Käytä aina liukastumista estäviä turvakenkiä.

Symbolit on painettu koneen kylkeen edistämään turvallista käyttöä ja huoltoa. Noudata edellä annettuja ohjeita ja toimi aina erittäin varovasti.

STOP	Pysäytä moottori painamalla virtakytkin asentoon "O".Sijainti: takaosassa takakahvan vasemmalla puolella
PULL	Rikastinnupin käyttö Sulje rikastin vetämällä painike ulos, avaa rikastin painamalla painike sisään.Sijainti: ilmansuodattimen kotelo
	Öljypumpun säätäminen Lisää teräketjuöljyn virtausta säätämällä öljypumpun toimintaa kiertäen ruuvia ruuvimeisselillä kohti "MAX"-merkintää. Voit vähentää öljyn virtausta kiertämällä ruuvia kohti "MIN"-merkintää.Sijainti: moottorin alapuolella
	H-merkinnän alapuolisella ruuvilla säädetään suuren pyörimisnopeuden seosta.Sijainti: ylhäällä takakahvan vasemmalla puolella
	L-merkinnän alapuolisella ruuvilla säädetään alhaisen pyörimisnopeuden seosta.Sijainti: ylhäällä takakahvan vasemmalla puolella
	T-merkinnän alapuolisella ruuvilla säädetään joutokäynnin seosta.Sijainti: ylhäällä takakahvan vasemmalla puolella
	Osoittaa ketjujarrun vapautuksen (valkoinen nuoli) ja aktivoinnin (musta nuoli).Sijainti: Kiskon etuosaan
	Osoittaa teräketjun asennussuunnan.Sijainti: Kiskon etuosaan
	Äänen tehotaso: 115 dB(A)
	Moottorin manuaalinen käynnistys
	Paineenalennusventtiili (jos asennettu) Avaa paineenalennusventtiili painamalla venttiilin painiketta.

TURVALLINEN KÄYTTÖ

Ennen moottorisahan käyttämistä

Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä, jotta ymmärrät laitteen asianmukaisen käyttötavan.

Älä koskaan käytä moottorisahaa, kun olet väsynyt, sairas tai hermostunut tai sellaisen lääkityksen vaikutuksen alainen, joka saattaa tehdä uneliaaksi tai jos olet nauttinut alkoholia tai huumeita.

Käytä moottorisahaa vain hyvin tuuletetussa tilassa. Älä koskaan käynnistä tai käytä moottoria suljetussa tilassa tai rakennuksessa. Pakokaasut sisältävät vaarallista hiilimonoksidia.

Älä koskaan sahaa voimakkaalla tuulella, huonossa säässä tai näkyvyyden ollessa heikko tai liian korkeassa tai alhaisessa lämpötilassa. Tarkista aina, ettei puussa ole kuolleita oksia, jotka saattavat pudota alas kaadon aikana.

Käytä liukastumista estäviä turvakenkiä, hyvin istuvia vaatteita, suojalaseja, kuulonsuojaimia ja kypärää. Käytä tärinää ehkäiseviä suojakäsineitä. Oletetaan, että joillakin henkilöillä sormissa esiintyvä Raynaudin oireyhtymä saattaa johtua altistumisesta tärinälle ja kylmälle. Sormien värittömyys ja tunnottomuus. Koska tämän oireen aiheuttavaa vähimmäisaltistusta ei tunneta, suosittelemme seuraavia toimia minimoimaan altistumista tärinälle. Pidä kehosi lämpimänä, erityisesti pää, niska, jalat, kädet ja ranteet. Pyri säilyttämään hyvä verenkierto tekemällä työtauon aikana tehokkaita käsien voimisteluliikkeitä. Vältä myös tupakointia. Pidä moottorisaha terävänä ja huolla hyvin sekä saha että tärinää ehkäisevä järjestelmä. Tylsä teräketju pidentää sahaamiseen kuluvaa aikaa ja tylsän teräketjun painaminen puuta vasten lisää käsiin kohdistuvaa tärinää. Saha, jonka komponentit ovat löystyneet tai tärinää ehkäisevät osat ovat vaurioituneet tai kuluneet, täristää enemmän. Rajoita työtuntien määrää. Kaikki edellä mainitut varotoimet eivät kuitenkaan takaa sitä, että käyttäjä välttyy valkosormisuudelta tai rannetuppitulehdukselta. Näin ollen moottorisahaa jatkuvasti ja säännöllisesti käyttävien on syytä tarkkailla käsien ja sormien kuntoa. Jos käyttäjä havaitsee joitakin edellä mainittuja oireita, on syytä ottaa välittömästi yhteys lääkäriin.

Käsittele polttoainetta aina varovasti. Pyyhi ylitse vuotanut polttoaine pois ja siirry moottorisahan kanssa vähintään kolmen metrin päähän tankkauspisteestä ennen moottorin käynnistämistä.

Vältä kaikenlaista kipinöintiä ja liekkejä (esim. tupakointia, avotulta tai kipinöintiä aiheuttavia töitä) alueilla, joissa sekoitetaan, tankataan tai varastoidaan polttoainetta. Älä tupakoi, kun käsittelet polttoainetta tai käytät moottorisahaa.

Älä päästä muita henkilöitä moottorisahan läheisyyteen, kun käynnistät moottoria tai sahaat. Pidä ulkopuoliset henkilöt ja eläimet poissa työskentelyalueelta. Lapset, lemmikit ja ulkopuoliset henkilöt on pidettävä vähintään 10 metrin päässä, kun käynnistät tai käytät moottorisahaa.

Älä koskaan aloita sahaamista, ennen kuin työskentelyalue on vapaa, seisot tukevassa asennossa ja pääset vapaasti poistumaan kaatuvan puun alta.

Pidä moottorisahaa aina tukevasti molemmin käsin, kun moottori on käynnissä. Ota moottorisahasta tukeva ote kietomalla peukalo ja muut sormet kahvojen ympärille.

Pidä kaikki ruumiinosasi poissa moottorisahan tieltä, kun moottori on käynnissä. Varmista ennen moottorin käynnistämistä, ettei moottorisaha kosketa mihinkään.

Kanna moottorisahaa aina moottori sammutettuna siten, että terälaippa ja teräketju osoittavat taaksepäin ja äänenvaimennin osoittaa poispäin itsestäsi.

Tarkista teräketju aina ennen käyttöä kulumisen, löystymisen tai vaihdettujen osien varalta. Älä koskaan käytä vaurioitunutta, virheellisesti säädettyä tai puutteellisesti tai huolimattomasti koottua moottorisahaa. Varmista, että teräketju lakkaa pyörimästä heti, kun kaasuliipaisin vapautetaan.

Moottorisahan huollon saa tehdä pätevän moottorisahahuollon henkilökunta lukuun ottamatta niitä osia, jotka erikseen mainitaan käyttöohjeessa. Virheellisesti tehtävässä huollossa saatetaan käyttää vääriä työkaluja vauhtipyörän irrottamiseen tai vauhtipyörää pidetään paikallaan väärällä työkalulla kytkintä irrotettaessa, mistä saattaa olla seurauksena vauhtipyörän vaurioituminen ja sen hajoaminen. Sammuta moottori aina, ennen kuin lasket moottorisahan käsistäsi. Noudata erityistä varovaisuutta, kun sahaat pieniä pensaita ja taimia, sillä ne saattavat juuttua teräketjuun ja iskeytyä sinua vasten tai suistaa sinut tasapainosta. Kun sahaat jännitettyä oksaa, varo oksan kimmahtamista, jotta se ei iskeydy sinuun oksan katketessa. Pidä kädet kuivina ja puhtaina öljystä ja polttoaineesta. - Varaudu takapotkuun. Takapotku tarkoittaa terälaipan ylöspäin suuntautuvaa liikettä, kun teräketju terälaipan päässä osuu esteeseen. Takapotku saattaa aiheuttaa moottorisahan vaarallisen hallinnan menettämisen. Varmista moottorisahaa kuljettaessasi, että teräsuojus on paikallaan. Aseta moottorisaha tukevasti paikalleen kuljetuksen ajaksi, jotta siitä ei pääse vuotamaan polttoainetta eikä saha vaurioidu eikä aiheuta vammoja. Takapotku Turvallisuusohjeet moottorisahan käyttäjälle

VAROITUS!

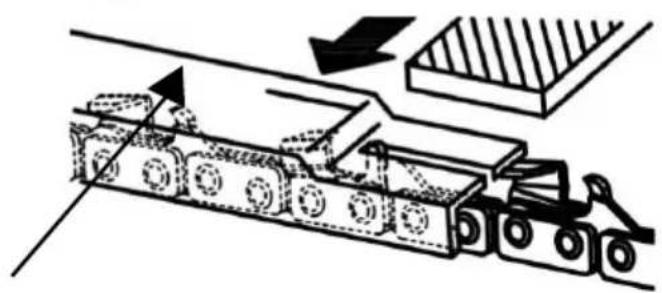

Takapotku saattaa aiheutua terälaipan kärjen osuessa esteeseen tai sahauskohdan umpeutuessa ja teräketjun juuttuessa kiinni.

Terälaipan kärjen osuminen esteeseen saattaa aiheuttaa erittäin nopean takapotkun, joka heittää terälaipan ylös taaksepäin kohti käyttäjää. Teräketjun juuttuminen terälaipan yläosasta saattaa aiheuttaa terälaipan äkillisen takapotkun kohti käyttäjää. Molemmissa tapauksissa käyttäjä voi menettää sahan hallinnan, mistä saattaa olla seurauksena vakava vamma.

Älä luota pelkästään sahan turvalaitteisiin. Moottorisahaa käytettäessä on otettava huomioon useita seikkoja onnettomuuksien ja vammojen välttämiseksi sahaamisen aikana.

(1) Kun ymmärrät takapotkun syntymekanismin, voit vähentää tai ehkäistä yllätyksen aiheuttamia vaaratilanteita. Yllätyksellinen tilanne lisää onnettomuusvaaraa. (2) Pidä sahasta kiinni molemmin käsin siten, että oikea käsi pitää kiinni takakahvasta ja vasen käsi etukahvasta. Ota sahasta tukeva ote asettamalla peukalot ja sormet kahvan ympäri. Tukeva ote auttaa lieventämään takapotkua ja pitämään sahan hallinnassasi. Älä irrota käsiäsi kahvoista. (3) Varmista, ettei työskentelyalueella ole esteitä. Varmista, ettei terälaipan kärki osu oksaan, toiseen puuhun tai muuhun esteeseen sahauksen aikana. (4) Käytä sahatessasi moottorin suurta käyntinopeutta. (5) Älä kurota sahatessasi äläkä sahaa olkapäälinjan yläpuolelta. (6) Noudata valmistajan antamia ohjeita moottorisahan teroituksesta ja huollosta. (7) Käytä moottorisahassa vain valmistajan määrittämiä tai muita vastaavia terälaippoja ja -ketjuja.

TERÄLAIPAN JA TERÄKETJUN ASENTAMINEN

Vakiopakkaukseen sisältyvät alla mainitut osat:

(1) Tehonlähde (2) Teräketju (3) Terälaippa (4) Teräsuojus (5) Tulppa-avain (6) Viila

Avaa laatikko ja asenna terälaippa ja teräketju alla mainittujen ohjeiden mukaisesti.

VAROITUS!

Teräketjun reunat ovat erittäin terävät. Käytä suojakäsineitä.

1 Vedä etukahvan suojusta kohti etukahvaa ja tarkista, ettei ketjujarru ole päällä. 2 Irrota kaksi mutteria (12), irrota sitten kytkinkotelo (13) ja välilevy (11). 3 Ohjaa teräketju ketjupyörälle, kierrä teräketju terälaipan ympärille ja asenna terälaippa kiinni tehonlähteeseen. Asenna ketjunkiristimen mutteri (8) terälaipan alempaan reikään (7). Asenna sitten kytkinkotelo ja kiristä mutteri sormitiukkuuteen. Varmista, että kytkinkotelon tappi (9) on asetettu moottorin alustan reikään (10).

(7) Reikä (8) Ketjunkiristimen mutteri (9) Kytkinkotelo (10) Reikä (11) Välilevy (12) Kytkinkotelo (13) Mutterit

Varmista, että teräketjun pyörimissuunta on oikea.

(1) Pyörimissuunta

1 Asenna ensin terälaippa ja kiinnitä sitten teräketju terälaipan ja ketjupyörän ympärille. 2 Asenna ketjunkiristimen mutteri terälaipan alempaan reikään. Asenna sitten kytkinkotelo ja kiristä mutteri sormitiukkuuteen. 3 Pidä terälaipan kärkeä ylhäällä ja säädä teräketjun kireyttä kiertämällä teräketjun kiristysruuvia, kunnes teräketjun lenkit koskettavat terälaipan alapintaa. 4 Kiristä mutterit tiukasti pitäen terälaipan kärkeä ylhäällä (12–15 Nm). Tarkista teräketjun kevyt kulku ja kireys pyörittämällä sitä kevyesti käsin. Säädä tarvittaessa. 5 Kiristä teräketjun kiristysruuvi. (1) Löysää (2) Kiristä (3) Teräketjun kireyden säätöruuvi

HUOMIO!

On erittäin tärkeää säilyttää teräketjun oikea kireys. Väärä kireys aiheuttaa usein terälaipan nopeaa kulumista tai teräketjun irtoamista paikaltaan. Erityisesti uutta moottorisahaa käytettäessä kireyteen on kiinnitettävä huomiota, sillä teräketju löystyy ensimmäisen käytön jälkeen.

Kuorituki on tärkeä sahan osa. Ruuvaa se kiinni sahaan ennen ensimmäistä käyttöä. Kiinnitä kuorituki kahdella ruuvilla sahan etuosaan.

Moottorin voitelussa käytetään öljyä, joka on tarkoitettu käytettäväksi erityisesti ilmajäähdytteisessä kaksitahtisessa bensiinimoottorissa. Jos tällaista öljyä ei ole saatavilla, käytä hapettumisenestoainetta sisältävää öljyä, joka on tarkoitettu käytettäväksi erityisesti ilmajäähdytteisessä kaksitahtisessa moottorissa.

SUOSITELTAVA BENSIININ JA ÖLJYN SEOSSUHDE ON 40 : 1

(JASO FC- tai ISO EGC-luokan öljy, joka on tarkoitettu ilmajäähdytteisiin kaksitahtimoottoreihin). Moottorissa käytetään lyijytöntä bensiiniä.

Polttoaine on erittäin herkästi syttyvää. Älä tupakoi tai käsittele avotulta tai kipinöitä polttoaineen läheisyydessä.

HUOMIO!

1 POLTTOAINE ILMAN ÖLJYÄ (RAAKABENSIINI) – Vaurioittaa vakavasti moottorin sisäosia erittäin nopeasti.

2 NELITAHTIMOOTTORIIN TAI VESIJÄÄHDYTTEISEEN KAKSITAHTIMOOTTORIIN TARKOITETTU ÖLJY – Saattaa aiheuttaa sytytystulppien likaantumista, pakokanavan tukkiutumista tai männänrenkaiden jumiutumista.

POLTTOAINEEN SEKOITTAMINEN

1 Mittaa erikseen bensiinin ja öljyn sekoitettavat määrät.

2 Kaada osa bensiinistä puhtaaseen, bensiinille soveltuvaan säiliöön.

3 Kaada bensiinin sekaan kaikki öljy ja sekoita hyvin.

4 Kaada sekaan loput bensiinistä ja sekoita jälleen hyvin vähintään minuutin ajan.

5 Merkitse säiliön sisältö selkeästi ulkopuolelle, ettei se sekoitu bensiiniin tai muihin aineisiin.

TERÄKETJUÖLJY

Käytä ympäri vuoden erityistä moottorisahan ketjulle tarkoitettua öljyä.

Älä käytä jäteöljyä tai regeneroitua öljyä, joka saattaisi vaurioittaa öljypumppua.

KÄYTTÖ

1 Kierrä polttoainesäiliön korkki ja öljysäiliön korkki auki ja poista ne paikoiltaan. Aseta korkit pölyttömään paikkaan.

2 Lisää polttoainetta polttoainesäiliöön ja lisää teräketjuöljyä öljysäiliöön noin 80 % tilavuudesta.

3 Kiinnitä polttoainesäiliön ja öljysäiliön korkit takaisin paikoilleen ja pyyhi roiskunut polttoaine pois.

4 Aseta virtakytkin "l"-asentoon.

5 Paina toistuvasti rikastinpumpun muovikuulaa, kunnes kuulassa näkyy polttoainetta.

(1) Teräketjuöljy (4) Rikastinnuppi (2) Polttoaine (5) Rikastimen pumppu (3) Virtakytkin

6 Vedä rikastinnuppi ulos. Rikastin sulkeutuu ja kaasuvipu asettuu käynnistysasentoon.

Käynnistys välittömästi moottorin sammuttamisen jälkeen: aseta rikastin auki-asentoon.

Kun rikastinnuppi on vedetty ulos, se ei palaudu takaisin alas vaikka kaasuliipaisinta painettaan tai rikastinnuppia painetaan sormella. Jos haluat palauttaa rikastinnupin takaisin alas, paina sen sijaan kaasuliipaisinta.

1 Paina etukahvan suojusta alaspäin kohti sahan etuosaa, jotta ketjujarru aktivoituu. 2 Paina paineenalennusventtiilin painiketta (jos asennettu).

Kun moottori osoittaa käynnistymisen merkkejä, paineenalennusventtiili sulkeutuu automaattisesti. Paina paineenalennusventtiilin painike alas ennen jokaista käynnistystä.

1 Pidä saha tukevasti maata vasten ja vedä jämäkästi käynnistyskahvasta. 2 Kun moottori osoittaa käynnistymisen merkkejä, paina kaasuliipaisinta, jotta rikastin palautuu takaisin alas ja käynnistä sitten moottori vetämällä uudelleen käynnistyskahvasta. 3 Vedä etukahvan suojusta ylöspäin kohti etukahvaa, jotta ketjujarru vapautuu. Anna sitten moottorin lämmetä painaen samalla kevyesti kaasuliipaisinta.

Varmista ennen moottorin käynnistämistä, ettei moottorisaha kosketa mihinkään. Varmista, että ketjujarru on aina aktivoituna ennen sahan käynnistämistä.

Käytä sahaa käynnistämisen jälkeen keskinkertaisella käyntinopeudella ja tarkista, että ketjuöljy muodostaa kuvan osoittaman öljyvanan.

Ketjuöljyn virtausta voi säätää ruuvimeisselillä kytkimen puolen alapuolella olevasta reiästä. Säädä virtausta työskentelyolosuhteiden mukaan.

(1) Ketjuöljyn virtauksen säätöakseli

Akselin kierto vastapäivään – suurempi virtaus.

Akselin kierto myötäpäivään – vähäisempi virtaus.

HUOMIO!

Öljysäiliö on lähes tyhjä samoihin aikoihin kun polttoaine on käytetty loppuun. Muista täyttää öljysäiliö aina, kun lisäät sahaan polttoainetta.

Tarkista ennen käyttöä, ettei teräketju liiku sahan käydessä joutokäynnillä.

VAROITUS!

Pidä käynnissä olevaa sahaa aina tukevasti molemmilla käsillä siten, että vasen käsi on etukahvassa ja oikea käsi takakahvassa. Toimi näin siitä huolimatta, että olisit vasenkätinen.

KETJUJARRU

Ketjujarrun tehtävänä on pysäyttää teräketju välittömästi, jos saha nousee ylöspäin takapotkun vuoksi.

Yleensä ketjujarru aktivoituu automaattisesti hitausvoiman ansiosta.

Ketjujarrun voi aktivoida myös käsin painamalla jarruvipua (etukahvan suojuksen) alaspäin kohti sahan etuosaa. Kun jarru kytkeytyy toimintaan, valkoinen kartio ponnahtaa esiin jarruvivun juuresta. (1) Etukahva (2) Vapautus (3) Jarru (4) Etukahvan suojus

Vapauta jarru vetämällä etukahvan suojus kohti etukahvaa, kunnes kuulet naksahduksen.

Kun jarru kytkeytyy päälle, vapauta kaasuliipaisin, jotta moottorin käyntinopeus hidastuu. Sahan käyttäminen jarrun ollessa kytkeytyneenä kuumentaa kytkintä ja saattaa aiheuttaa vaurioita.

Tarkista jarrun toiminta päivittäisten tarkastusten yhteydessä.

Tarkista jarrun toiminta seuraavasti:

1) Sammuta moottori.

2) Pidä sahaa vaakatasossa, irrota kätesi etukahvasta, napauta terälai- pan kärki vasten kantoa tai muuta puunpalaa ja varmista näin jarrun toi- minta. Jarrun reagointitaso vaihtelee terälaipan koon mukaan. Jos jarru ei toimi, tarkistuta saha jälleenmyyjällä ja korjaa tarvittaessa.

MOOTTORIN SAMMUTTAMINEN

1 Vapauta kaasuliipaisin ja anna moottorin käydä joutokäynnillä muutaman minuutin ajan.

2 Paina virtakytkin alas.

(1) Virtakytkin

Lue ennen työskentelyn aloittamista tämän käyttöohjeen kohta "Turvallinen käyttö". On suositeltavaa aloittaa sahaaminen helpoista kohteista. Samalla sinulla on aikaa tottua moottorisahaan.

Noudata aina kaikkia turvallisuusohjeita, jotka saattavat rajoittaa moot-torisahan käyttöä.

Noudata aina kaikkia turvallisuusohjeita. Moottorisahaa saa käyttää vain puun sahaamiseen. Moottorisahalla ei saa sahata mitään muuta materiaalia. Tärinä ja takapotku saattavat vaihdella eri materiaaleilla, eikä tällöin noudatettaisi turvallisuusohjeita. Älä käytä sahaa vipuna nostamaan, siirtämään tai jakamaan kohteita. Älä aseta sahaa kiinteitä esineitä vasten. On kiellettyä liittää sellaisia työkaluja tai muita laitteita virran ulosottoon, joita valmistaja ei ole erikseen määrittänyt.

Sahaa ei tarvitse väkisin painaa sahauskohtaan. Käytä vain kevyttä pai- netta samalla, kun käytät moottoria täydellä kaasulla.

On suositeltavaa tehdä päivittäiset tarkastukset ennen käyttöä, sahan putoamisen tai sahaan kohdistuneen iskun jälkeen, jotta voidaan heti havaita mahdolliset vauriot ja viat.

On vaarallista käyttää moottoria suurella teholla teräketjun jumiuduttua sahauskohtaan, sillä se saattaa vaurioittaa kytkintä. Jos saha jää kiinni sahauskohtaan, älä yritä vetää sitä irti väkisin, vaan avaa sahauskohtaa kiilan tai vivun avulla.

Suojautuminen takapotkulta

Tässä sahassa on ketjujarru, joka pysäyttää teräketjun virheellisestä toiminnasta aiheutuvan takapotkun aikana. Tarkista ketjujarrun toiminta ennen jokaista käyttöä käyttämällä sahaa täydellä kaasulla 1–2 sekunnin ajan ja painamalla samalla etukahvan suojusta eteenpäin. Teräketjun on pysähdyttävä välittömästi moottorin käydessä täydellä kaasulla. Jos teräketju pysähtyy hitaasti tai ei pysähdy ollenkaan, vaihda jarruhihna ja kytkinlevy ennen käyttöä.

On erittäin tärkeää tarkistaa ketjujarrun toiminta ennen jokaista käyttöä. Tarkista myös ketjun terävyys, jotta takapotkun riski vähenee. Turvalaitteiden poistaminen, puutteellinen huolto tai vääränlaisen terälaippan tai teräketjun käyttö saattaa lisätä takapotkun aiheuttaman vakavan loukkaantumisen riskiä.

Puun kaataminen

1. Päätä kaatosuunta ottaen huomioon tuulen suunta, puun kaltevuus, painavien oksien sijainti, työn jatkaminen kaatamisen jälkeen sekä muut mahdolliset tekijät. 2. Raivaa puun ympäristö, etsi hyvä jalansija ja varmista väistämistie. 3. Tee puun kaatumissuuntaan kaatolovi, jonka syvyys on yksi kolmasosa rungon läpimitasta. 4. Tee kaatosahaus kaatoloven vastakkaiselle puolelle hieman kaatoloven pohjatason yläpuolelle.

VAROITUS!

Kun olet kaatamassa puuta, muista varoittaa alueen muita työntekijöitä vaarasta.

(A) Kaatolovi (B) Kaatosahaus

Tukin katkominen ja oksien karsiminen

VAROITUS!

1. Varmista aina ensin hyvä jalansija ja rungon tukeva asento. 2. Varo pyörähtävää tukkia. 3. Ehkäise sahan takapotkua lukemalla ohjeet kohdasta "Turvallinen käyttö". Tarkista katkottavan tukin taittumissuunta ennen sahaamisen aloittamista. Viimeistele tukin katkaiseminen aina taittumissuunnan vastakkaiselta puolelta, ettei terälaippa jää jumiin sahauskohtaan.

Maassa olevan tukin katkaiseminen

Sahaa puoliväliin tukkia, pyöräytä tukki ympäri ja viimeistele sahaus vastakkaiselta puolelta.

Tuetun tukin katkaiseminen

Sahaa viereisen kuvan A tilanteessa alakautta yhden kolmasosan verran ja viimeistele katkaisu sahaamalla ylhäältä alaspäin. Sahaa viereisen kuvan B tilanteessa ylhäältä alaspäin yhden kolmasosan verran ja viimeistele katkaisu sahaamalla alhaalta ylöspäin.

Kaatuneen puun oksien karsiminen

Tarkista ensin, mihin suuntaan oksa on kallistunut. Tee sitten matala sahaus puristuksen puolelle, jotta oksa ei repeydy irti. Sahaa oksa irti jännityksen puolelta.

VAROITUS!

Varo katkaistun oksan kimpoamista taaksepäin.

Oksien karsiminen pystyssä olevasta puusta

Tee ensin sahaus oksan alapuolelle ja sahaa sitten oksa irti ylhäältä alaspäin.

1 Varmista, että jalansija ja tikkaat ovat tukevat. 2 Älä kurota liikaa. 3 Älä sahaa olkapäälinjan yläpuolelta. 4 Pidä aina sahasta kiinni molemmin käsin.

Kuorituki on aina oltava paikoillaan, kun puuta kaadetaan tai katkotaan. Paina kuorituki tukevasti puuhun käyttämällä apuna takakahvaa. Paina etukahvaa sahauslinjan suuntaan. Kuorituen on pysyttävä paikallaan ohjaamassa sahausta. Käytä kuoritukea puiden kaatamisessa ja katkomisessa, sillä se takaa turvallisen työskentelyn ja vähentää työhön tarvittavaa voimaa ja alentaa tärinää.

Jos sahattavan puun ja moottorisahan välissä on este, sammuta saha. Odota, kunnes saha on kokonaan pysähtynyt. Käytä suojakäsineitä ja poista este paikaltaan. Jos teräketju on irrotettava, noudata tässä käyttöohjeessa annettuja kyseisen osan asennusohjeita. Kun saha on puhdistettu ja uusi osa on asennettu, tee sahalla koekäyttö. Jos tällöin havaitaan tärinää tai mekaanista melua, lopeta käyttö ja ota yhteys jälleenmyyjään.

HUOLTO

Varmista, että moottori on pysähtynyt ja jäähtynyt, ennen kuin puhdistat, tarkistat tai korjaat sahaa. Irrota sytytystulppa, ettei saha käynnisty vahingossa.

Noudata säännöllistä huoltoa, ennen käyttöä tehtäviä toimenpiteitä ja päivittäistä huoltoa koskevia ohjeita. Puutteellinen huolto saattaa aiheuttaa moottorisahaan vakavia vaurioita.

Huolto jokaisen käyttökerran jälkeen

1. Ilmansuodatin

Poista ilmansuodattimen pinnassa oleva pöly naputtelemalla ilmansuodatinta kovaa pintaa vasten. Puhdista verkossa oleva lika avaamalla suodatin ja harjaamalla pölyt pois. Jos puhdistat paineilmalla, puhalla sisältä ulospäin. Kokoa suodatin painamalla puoliskot yhteen, kunnes ne lukittuvat napsahtaen.

Irrota terälaippa ja tarkista, ettei öljyportti ole tukossa.

(1) Öljyportti

Kun terälaippa on irrotettu, poista sahanpuru terälaipan urasta ja öljyportista.

Rasvaa kärjen ketjupyörä terälaipan kärjessä olevasta rasvaportista.

(1) Öljyportti

(2) Rasvaportti

(3) Ketjupyörä

4. Muuta

Tarkista mahdollinen polttoainevuoto ja löystyneet kiinnitykset sekä tärkeimpien osien mahdolliset vauriot, erityisesti kahvojen liitoksista ja terälaipan kiinnityksestä. Jos havaitset vikoja, korjaa ne ennen sahan käyttämistä uudelleen.

1. Sylinterin jäähdytysrivat

Sylinterin jäähdytysripojen välit tukkiva pöly saattaa aiheuttaa moottorin ylikuumenemisen. Tarkista ja puhdista sylinterin jäähdytysrivat säännöllisin välein. Irrota tätä varten ilmanpuhdistin ja sylinterikansi. Kun asennat sylinterikannen takaisin, varmista, että katkaisimien johdot ja läpiviennit ovat oikeilla paikoillaan.

2. Polttoainesuodatin

(a) Vedä suodatin pois suodatinaukosta vaijerikoukulla. (1) Polttoainesuodatin (b) Irrota suodatin ja pese se tai vaihda tarvittaessa kokonaan uuteen.

VAROITUS!

Kun suodatin on irrotettu, purista imuputki kiinni. Kun asennat suodatinta takaisin, estä suodattimen kuitujen tai pölyn tunkeutuminen imuputkeen.

3. Sytytystulppa

Puhdista elektrodit teräsharjalla ja säädä kärkiväliksi tarvittaessa 0,65 mm.

Sytytystulpan tyyppi: NHSP LD L8RTF tai CHAMPION RCJ7Y tai NGK BPMR7A.

4. Ketjupyörä

Tarkista ketjupyörä murtumien ja liiallisen kulumisen varalta, sillä ne saattavat vaikuttaa ketjun toimintaan. Jos ketjupyörä on merkittävästi kulunut, vaihda se uuteen. Älä koskaan asenna uutta teräketjua kuluneelle ketjupyörälle eikä kulunutta teräketjua uudelle ketjupyörälle.

5. Etu- ja takaosan tärinänvaimentimet

Vaihda osat, jos niiden kumiosa on irronnut tai halkeillut. Vaihda osat, jos takavaimentimen sisäpuolisessa metalliosassa näkyy pysäyttimen pultin iskemiä ja metallin välys on kasvanut.

VAROITUS!

Käytä vain tässä käyttöohjeessa mainittuja varaosia. Muunlais- ten varaosien käyttäminen saattaa aiheuttaa vakavan loukkaan- tumisen.

TERÄKETJUN JA TERÄLAIPAN HUOLTAMINEN

Sahan tasaisen ja turvallisen käytön kan- nalta on erittäin tärkeää pitää teräketjun hampaat aina terävinä.

Teroita hampaat, kun

sahanpuru näyttää puuterimaiselta sahaaminen edellyttää voiman käyttöä sahausjälki ei ole suora tärinä lisääntyy - polttoaineenkulutus kasvaa.

VAROITUS!

Käytä suojakäsineitä.

Ennen teroittamista:

Varmista, että teräketju on tukevasti kiinnitetty. Varmista, että moottori on pysähtynyt. Käytä oikeankokoista pyöröviilaa.

Ketjutyyppi:

BKS 4540: Oregon 21BPX

Viilan koko: 4,8 mm

Aseta viila hampaan pinnalle ja työnnä suoraan eteenpäin.

Pidä viilan asento kuvan mukaisena.

Kun kaikki hampaat on teroitettu, tarkista syvyystulkilla mitta ja viilaa hammas oikeaan tasoon kuvan mukaisesti.

VAROITUS!

Muista pyöristää etureuna, sillä se vähentää takapotkun riskiä ja vetolenkkien rikkoutumista.

Varmista, että kaikki hampaat ovat pituudeltaan ja etukulmaltaan kuvan mukaisia.

Ketjutyyppi	Viilan halkaisija	Viilauskulma Alakulma		Etukulma (55°)	Syvyystul-kin mitta
		Ruvipenkin kiertokulma	Ruvipenkin kallistuskulma	Sivukulma
21BPX 3/16"	30° 10° 85° 0,025"

Syvyystulkki Viila

Terälaippa

Käännä terälaippa ajoittain, jotta se kuluisi tasaisesti.

Terälaipan uran on aina oltava neliskanttinen. Tarkista terälaipan uran kuluneisuus. Aseta viivain terälaipan uraan ja hampaiden ulkopinnalle. Jos näiden väliin jää rako, terälaipan ura on kunnossa. Muussa tapauksessa terälaipan ura on kulunut. Vaihda tai korjaa tällöin terälaipan ura.

(1) Viivain (2) Rako (3) Ei rakoa (4) Teräketju vinossa

VAROITUS!

Taulukossa on esitelty terälaipan ja teräketjun mahdolliset yhdistelmät sekä niille sopivat sahamallit merkinnällä *.

Ketjujako Terälaippa Teräketju Sahamalli
Tuumaa Pituus tu-uma/cm	Uran leveys tuuma/cm	Koodi Koodi	BKS 4540
0,325”	16”/40 cm	0,058”/1,5mm	Oregon 168PXBK095	Oregon 21BPX066X	*

Käytä varaosina vain edellä mainittuja terälaippoja ja teräketjuja. Jos sahassa käytetään ei-hyväksyttyjä yhdistelmiä, seurauksena saattaa olla vakava loukkaantuminen tai laitteen vaurioituminen.

SÄILYTYS

1 Tyhjennä polttoainesäiliö ja käytä moottoria, kunnes polttoaine loppuu. 2 Tyhjennä öljysäiliö. 3 Puhdista saha. 4 Säilytä sahaa kuivassa paikassa lasten ulottumattomissa. 5 Aina kata terälaipan päälle varastoinnin ja kuljetuksen aikana.

JÄTTEIDEN HÄVITTÄMINEN JA YMPÄRISTÖNSUOJELU

Älä koskaan kaada teräketjuöljyä tai kaksitahtista polttoaineseosta viemäriin tai maaperään vaan hävitä ne asianmukaisella ja ympäristöystävällisellä tavalla esimerkiksi erityisessä keräyspisteessä.

Jos saha poistetaan tulevaisuudessa käytöstä tai sitä ei tarvita enää, älä hävitä sitä kotitalousjätteen seassa vaan hävitä se ympäristöystävällisesti. Tyhjennä huolellisesti öljy- ja polttoainesäiliöt ja hävitä ainejäämät erityisessä keräyspisteessä. Hävitä myös saha asianmukaisessa keräys- tai kierrätyspisteessä. Tällöin muovi- ja metalliosat voidaan erotella ja kierrättää. Lisätietoa materiaalien ja laitteen hävittämisestä saa paikalliselta jälleenmyyjältä.

VIANMÄÄRITYS

VIKA SYY KORJAUS
1) Käynnistysvika.VAROITUS!Varmista, ettei jää-tymisenesto ole toi-minnassa.	Tarkista, ettei polttoaineessa ole vettä eikä seos ole ala-ar-voista.	Vaihda tilalle oikeanlainen polttoaine.
	Tarkista, ettei moottori saa liikaa polttoainetta.	Irrota ja kuivaa sytytystulppa.Vedä sitten käynnistyskah-vasta uudelleen käyttämättä rikastinta.
	Tarkista sytytystulpan toi-minta.	Vaihda uusi sytytystulppa.
2) Heikko teho / heikko kiihtyvyys / epätasainen jouto-käynti.	Tarkista, ettei polttoaineessa ole vettä eikä seos ole ala-ar-voista.	Vaihda tilalle oikeanlainen polttoaine.
	Tarkista ilmansuodatin ja polt-toainesuodatin tukkeumien varalta.	Puhdista.
	Tarkista kaasuttimen säädöt. Säädä kaasuttimen neulaa tarvittaessa.
3) Öljyä ei tule ulos.	Tarkista, ettei öljy ole ala-ar-voista.	Vaihda öljy.
	Tarkista öljyletkut ja portit tuk-keumien varalta.	Puhdista.

Jos saha tarvitsee laajempaa huoltoa, ota yhteys alueesi valtuutettuun huoltoon.

TEKNISET TIEDOT

Tyyppi BKS 4540
Tuotenro 113 187
Iskutilavuus 45,02 cm3
Moottorin enimmäisteho 1,7 kW
PituusTerälaippa (OREGON)	40 cm168PXBK095
Hyödyllinen sahauspituus 37 cm
Teräketju (OREGON) 21BPX066X
Ketjujako – ketjupyörä 0,325 tuumaa
Voimansiirron hammasmäärä 7z / 7T
Ketjujarru Kyllä
Joutokäyntinopeus 3 000 ± 300 r/min
Suurin pyörimisnopeus (terälaite asen- nettuna)	11 000 r/min
Ketjun suurin nopeus 21,2 m/s
Polttoainesäiliö 550 ml
Ketjuöljysäiliö 260 ml
Polttoaineen seossuhde 40 : 1
Nettopaino ilman teräketjua ja -laippaa, tyhjät säiliöt	5,1 kg
Polttoaineenkulutus moottorin enimmä- isteholla	460 g / kWh
Äänen tehotaso LWA (SFS-EN ISO 11681) (K=3)	112,4 dB(A)
Äänen painetaso LPA (SFS-EN ISO 11681) (K=3 )	99,5 dB(A)
Suurin tärinätaso vhw (K=1,5)
Etukahva 8,9 m/s	2
Takakahva	10,7 m/s2
Taattu äänen tehotaso LWA (2000/14/EY + 2005/88/EY)	115 dB(A)

TAKUU

Korvaamme kaikki laitteen materiaali- tai valmistusvirheet lainmukaisen kanneajan puitteissa joko korjaamalla laitteen tai toimittamalla varaosia, valintamme mukaan. Kanneaika määräytyy sen maan lainsäädännön mukaan, jossa laite on ostettu.

Takuu on voimassa, mikäli seuraavat ehdot on täytetty:

Takuu raukeaa seuraavissa tapauksissa:

Laitteen asianmukainen käsittely, käyttöohjeen noudattaminen, alkuperäisten varaosien käyttäminen.

Laitetta on yritetty korjata, laitteeseen on tehty teknisiä muutoksia, laitetta ei ole käytetty määräysten mukaisesti (esim. ammattimainen tai kunnallinen käyttö).

Takuu ei kata seuraavia tapauksia:

Maalivauriot, jotka johtuvat normaalista kulumisesta. Kuluvat osat, jotka on merkitty varaosaluettelossa merkinnällä [xxx xxx (x)]. Polttomoottorit – niitä koskevat vastaavien moottorin valmistajien erilliset takuuehdot.

Takuuaika alkaa päivästä, jolloin laitteen ensimmäinen ostaja on hankkinut laitteen. Alkuperäisen ostokuitin päivämäärä määrittää takuun alkamispäivän. Käänny takuutapauksessa laitteen jälleenmyyjän tai läheisimmän valtuutetun edustajan puoleen. Ota tämä takuutodistus ja kaupan yhteydessä saamasi kuitti mukaan. Edellä mainitut takuuehdot eivät rajoita asiakkaan lainmukaisia oikeuksia, jotka on mainittu asianmukaisissa kansallisissa laeissa.

EY-VAATIMUSTENMUKAISUUSVAKUUTUS

Täten toteamme, että tämä tuote markkinoidussa kunnossaan täyttää harmonisoitujen EU-direktiivien, EU-turvastandardien sekä tuotekohtaisten standardien vaatimukset.

Tuote, Valmistaja, Vastuuhenkilö

Mallin tarkastus tuoteturvallisuuslain GSPG §4 mukaan

Yhdenmukaisuuden arviointi

BKS 4540 - 14SHW0123-02 2000/14/EC Liite V

Ilmoitettu laitos Kötz, 25.07.2016

Aseta ketjun kiristysmutteri johtokiskon ala-aukkoon, asenna ketjusuojus ja kiristä kiristysmutteri käsin.

(A) Johtokisko (B) Laskuleikkaus
