NÁVOD NA OBSLUHU BKS 4540 AL-KO
SK Preklad originálneho návodu na použitie....214
Používanie v súlade/v rozpore s určením....215
Upozornenia....215
Poloha dielov....217
Symboly na stroji....218
Bezpečnostné pokyny pre prevádzku....220
Montáž vodiacej lišty a pílovej reťaze....222
Návod na vyhľadávanie porúch....234
Pred používaním našich výrobkov si pozorne prečítajte túto príručku, aby ste sa oboznámili s prístrojom.
Majte túto príručku vždy poruke.
POZOR!
Výstražné symboly v tejto príručke označené príslušnými symbolmi poukazujú na kritické body, ktoré sa musia rešpektovať, aby sa predišlo nebezpečenstvu zranenia; pozorne si prečítajte pokyny a počas používania ich dodržujte.
POZOR!
Tento symbol označuje pokyny, ktoré sa musia dodržať, aby sa zabránilo úrazom, ktoré môžu viesť k zraneniam alebo smrti.
POZOR!
Tento symbol označuje pokyny, ktoré sa musia dodržať, aby sa zabránilo mechanickým poruchám, výpadkom alebo poškodeniam.
POZOR!
Pozorne si prečítajte tieto pokyny skôr, než začnete s pílou pracovať a dobre ich uschovajte. Pokyny si pozorne prečítajte. Zoznámte sa s ovládacími prvkami, aby ste mohli prístroj bezpečne používať. Tento návod na obsluhu si uschovajte spolu s reťazovou pílou.
POZOR!
Nebezpečenstvo poškodenia sluchu!
Za normálnych prevádzkových podmienok môže byť obsluha tohto prístroja vystavená hladine zvuku 80 dB(A) alebo viac.
Reťazová píla sa musí uchopiť pravou rukou za zadnú rukoväť a ľavou rukou za prednú rukoväť.
POZOR!
Ochrana proti hluku!
Pri práci s prístrojom je nutné rešpektovať miestne predpisy.
POUŽÍVANIE V SÚLADE/V ROZPORE S URČENÍM
Reťazová píla je určená na pílenie kmeňov stromov, hranolov a na pílenie konárov v závislosti od dĺžky rezu. Môže sa používať len na práce s drevom. Počas používania sú potrebné osobné ochranné prostriedky (OOP). Každé iné používanie, napr. profesionálna starostlivosť o stromy v rámci stromu je vyslovene vylúčené. Za škody alebo poranenia, ktoré sú zapríčinené chybami obsluhy, ručí používateľ/obsluha, nie výrobca. Pre tento prístroj sa môžu používať len kombinácie pílových reťazí a líšt uvedené v návode na obsluhu. K používaniu v súlade s určením patrí aj dodržiavanie bezpečnostných pokynov, ako aj pokynov na používanie uvedených v používateľskej príručke. Každá osoba, ktorá pracuje s prístrojom, musí byť s prístrojom oboznámená a musí si byť vedomá možných nebezpečenstiev. Okrem toho sa musia čo najprísnejšie dodržiavať platné predpisy úrazovej prevencie. Dodržiavať sa musia aj predpisy vo vzťahu k pracovnému lekárstvu a ochrane pri práci. Pri zmenách prístroja zaniká akákoľvek záruka výrobcu za škody tým spôsobené a záruka výrobcu za prístroj. Tento prístroj je určený na súkromnú starostlivosť o záhradu.
VAROVANIE!
Prosím dodržiavajte národné predpisy na používanie reťazových píl! (ochrana pri práci, životné prostredie)
UPOZORNENIA
Aj pri používaní prístroja v súlade s určením môže zostať zvyškové riziko, ktoré sa nedá vylúčiť. V dôsledku druhu a konštrukcie prístroja sa nedajú vylúčiť nasledujúce nebezpečenstvá:
■ Kontakt s nechránenou pílovou reťazou (rezné zranenia) Náhle neželané pohyby pilovej lišty (rezné zranenia) Poškodenia hluku pri zrieknutí sa predpísanej ochrany sluchu Nadýchnutie škodlivých častíc a výfukov motora ■ Kontakt kože s benzínom Vytváranie hluku. Určitej hladine hluku stroja sa nedá vyhnúť. Zaťaženie hlukom vo verejných priestoroch musí byť schválené a príp. na určitý čas obmedzené. Musia sa dodržiavať doby pokoja a pracovné časy sa možno môžu byť obmedzené. Na ochranu obsluhy a osôb, ktoré pracujú v blízkosti, sa musí nosiť vhodná ochrana sluchu. Vibrácie. Varovanie: Skutočná hodnota vibrácií počas prevádzky reťazovej píly sa môže odlišovať od údajov uvedených v príručke alebo v údajoch výrobcu. Dôvodom môžu byť nasledujúce faktory, ktoré sa musia pred a počas používania zohľadniť:
Dodržiavanie pokynov na používanie reťazovej píly ■ Proces rezania a spracovanie rezaného materiálu Používanie a stav reťaze zodpovedajúce predpisom Stupeň ostrosti a stav rezného nástroja Montáž voliteľných rukovätí odolných voči vibráciám a upevnenie rukovätí na kryt reťazovej píly
Ak zistíte neprirodzený pocit alebo sfarbenie kože na rukách po použití stroja, zaradte primeranú pracovnú prestávku. Bez pracovných prestávok môže dôjsť k vibračnému syndrómu dlaní a paží.
POLOHA DIELOV
 | Prečítajte si a dodržiavajte všetky bezpečnostné pokyny. |
 | Varovanie! Nebezpečenstvo spätného rázu. Chráňte sa pred spätným rázom reťazovej píly a vyhýbajte sa kontaktu so špičkou lišty. |
 | S reťazovou pílou nepracujte jednou rukou. |
 | Reťazovú pílu obsluhujte vždy dvomi rukami. |
 | Je potrebné nosit’ primeranú ochranu sluchu, očí a hlavy. |
 | Pred prácou s týmto prístrojom si prečítajte návod na obsluhu. |
 | Počas práce s prístrojom noste vždy bezpečnostné rukavice na ochranu proti vibráciám. |
 | Pri prácach s reťazovou pílou noste vždy protišmykové pracovné čižmy. |
Pre bezpečnú prevádzku a bezpečnú údržbu sú na stroji vylisované symboly. Dbajte vždy na tieto symboly.
 | Prípojka na doplňanie palivovej zmesiUmiestnenie: pri kryte nádrže |
 | Prípojka na doplňanie reťazového olejaUmiestnenie: pri kryte olejovej nádrže |
 STOP | Aktivácia motorového spínača Spínač nastavte na "O", motor sa okamžite vypne. Umiestnenie: vl'avo od zadnej rukoväte |
 PULL | Aktivácia gombíka vzduchovej klapky Ak gombík vytiahnete, vzduchová klapka sa zatvorí, ak gombík zatlačíte, vzduchová klapka sa otvorí. Umiestnenie: kryt vzduchového filtra |
 | Nastavenie olejového čerpadla Otočte tyč pomocou skrutkovača do smeru šípky až do polohy MAX na dosiahnutie silnejšieho toku oleja, príp. do polohy MIN na dosiahnutie menšieho toku reťazového oleja. Umiestnenie: spodná strana jednotky pohonu |
 | Skrutka pod značkou "H" slúži na nastavenie zmesi pri vysokom počte otáčok. Umiestnenie: hore vl'avo na zadnej rukoväti |
 | Skrutka pod značkou "L" slúži na nastavenie zmesi pri nízkom počte otáčok. Umiestnenie: hore vl'avo na zadnej rukoväti |
 | Skrutka pod značkou "l" slúži na nastavenie počtu vol'nobežných otáčok. Umiestnenie: hore vl'avo na zadnej rukoväti |
 | Ukazuje, v ktorom smere sa brzda reťaze uvolňuje (biela šípka), príp. aktivuje (čierna šípka). Umiestnenie: Prednej strane kol'ajnice |
 | Ukazuje, v ktorom smere je namontovaná reťaz. Umiestnenie: Prednej strane kol'ajnice |
 | Garantovaná hladina akustického tlaku: 115 dB(A) |
 | Manuálny štart motora |
 | Dekompresný ventil (pokiaľ je k dispozícii) Gombík dekompresného gombíka stlačte, aby sa ventil otvoril. |
BEZPEČNOSTNÉ POKYNY PRE PREVÁDZKU
Pred prácou s prístrojom
Pred používaním našich výrobkov si pozorne prečítajte túto príručku, aby ste sa oboznámili s prístrojom. Nikdy nepracujte s reťazovou pílou, ak ste unavený, chorý, vystresovaný alebo ste si vzali lieky, ktoré spôsobujú únavu, alebo keď ste požili alkohol alebo drogy.
Pri práci s reťazovou pílou dbajte na dobre vetraný pracovný priestor. Prístroj nikdy neštartujte alebo neobsluhujte v uzavretých priestoroch alebo budovách. Spaliny obsahujú nebezpečný oxid uhoľnatý.
Reťazovú pílu nepoužívajte pri silnom vetre, zlom počasí, zlej viditeľnosti alebo pri veľmi vysokých či veľmi nízkych teplotách. Strom vždy prezrite vzhľadom na odumreté konáre, ktoré môžu počas stínania odpadnúť.
Používajte protišmykovú obuv, tesne priliehajúci odev, ako aj ochranu očí, sluchu a hlavy. Noste rukavice na ochranu pred vibráciami. Predpokladá sa, že takzvaný Raynaudov fenomén, ktorý sa týka prstov dotknutej osoby, môže byť zapríčinený vibráciami a chladom. Bledosť a necitlivosť prstov. Pretože nie je známe, od akého minimálneho zaťaženia tieto ťažkosti môžu vznikať, nutne sa odporúčajú nasledujúce opatrenia. Udržiavajte sa v teple, predovšetkým hlavu, krk, nohy, kosti, ruky a zápästia. Častejšie zaraďujte prestávku, dbajte na dobré prekrvenie energickými cvičeniami paží a vyhýbajte sa fajčeniu. Reťazová píla musí byť vždy ostrá a píla vrátane systému na ochranu proti vibráciám sa musí starostlivo ošetrovať. Tupá reťaz zvyšuje trvanie pílenia a keď sa takáto píla tlačí cez drevo, zvyšuje sa vibračné zaťaženie rúk. Píla s uvoľnenými konštrukčnými dielmi alebo poškodenými alebo opotrebovanými tlmičmi vibrácií produkuje vyššie vibrácie. Obmedzte trvanie práce. Aj pri dodržaní všetkých týchto opatrení nie je vylúčené, že vaše prsty znecitlivejú alebo vznikne syndróm karpálneho tunela. Pri pravidelnom, príp. sústavnom používaní prístroja by sa malo dbať na stav rúk a prstov. Ak sa vyskytne niektorý z týchto symptómov, vyhľadajte bezodkladne lekársku radu.
Pri zaobchádzaní s palivom sa musí postupovať opatrne. Rozliate palivo poutierajte a pred naštartovaním motora reťazovú pílu odstráňte od miesta plnenia minimálne 3 m.
V oblastiach, v ktorých sa palivo mieša, vymieňa, napĺňa alebo skladuje, sa musia odstrániť všetky zdroje tvorby iskier alebo plameňa. Pri manipulácii s palivom a pri prevádzke reťazovej píly nefajčite.
Pri štartovaní motora a pri pílení dbajte na to, aby sa žiadne iné osoby nenachádzali v oblasti reťazovej píly. V pracovnej oblasti sa nesmú nachádzať žiadne osoby alebo zvieratá. Pri zapnutí a prevádzke reťazovej píly musia dodržať deti, domáce zvieratá a diváci odstup minimálne 10 m.
S pílením začnite najskôr vtedy, keď je pracovná oblasť voľná, keď máte pevný postoj a môžete sa bezpečne vyhnúť padajúcemu kmeňu.
Reťazovú pílu držte vždy pevne oboma rukami, keď motor beží. Rukoväte reťazovej píly uchopte pevne palcami a prstami.
Keď motor beží, dávajte pozor na to, aby neprišla žiadna časť tela do kontaktu s pílou. Pred naštartovaním motora skontrolujte, či sa reťaz nedotýka predmetov alebo osôb.
Reťazovú pílu noste len s vypnutým motorom, s vodiacou lištou a reťazou smerom dozadu a tlmičmi hluku vzdialenými od tela.
Reťazovú pílu pred každým použitím skontrolujte vzhľadom na opotrebované, uvoľnené alebo vymenené diely. Poškodená, nesprávne nastavená alebo nekompletne či nie pevne zložená reťazová píla sa nesmie používať. Dbajte na to, aby sa reťaz zastavila, keď sa pustí regulácia plynu.
S výnimkou bodov uvedených v používateľskej príručke môže údržbu reťazovej píly vykonávať len kvalifikovaný personál (napr. použitie nevhodného nástroja na demontáž zotrvačníka alebo pridržanie zotrvačníka pri demontáži spojky môže viesť k štrukturálnym poškodeniam zotrvačníka, a teda tento počas prevádzky vypadne).
Pri pílení malých konárov a výhonkov sa musí postupovať obzvlášť opatrne, pretože malé diely sa v reťazi môžu zachytiť a vymrštiť na obsluhu. Pri pílení konára, ktorý je pod napätím, dbajte na to, aby vás netrafil, keď sa napätie uvoľní a konár odskočí naspäť. Rukoväte musia byť stále suché, čisté a bez stôp paliva alebo palivovej zmesi. Chráňte sa pred spätným rázom píly. Spätný ráz je pohyb vodiacej lišty nahor, ktorý nastane, keď pílová reťaz narazí špičkou vodiacej lišty na predmet. Pri spätnom ráze môže prísť k nebezpečnej strate kontroly nad reťazovou pílou. Pri preprave reťazovej píly dbajte na to, aby bol na vodiacu lištu umiestnený ochranný kryt. Prístroj počas prepravy bezpečne odložte, aby ste sa vyhli výstupu paliva, škodám alebo zraneniam. Bezpečnostné opatrenia proti spätnému rázu
VAROVANIE!
Spätný ráz sa môže vyskytnúť, keď špička vodiacej lišty narazí na nejaký predmet alebo keď sa pílová reťaz zasekne v reze.
Dotyk špičky lišty s predmetom môže vyvolať bleskovo rýchlu reakciu, pri ktorej bude vodiaca lišta vyhodená smerom hore a k obsluhe. Pri zaseknutí pílovej reťaze hore na vodiacej lište môže byť lišta rýchlo odrazená k obsluhe. Každá z týchto reakcií môže viesť k tomu, že stratíte kontrolu nad pílou a že budú spôsobené ťažké zranenia.
Nespoliehajte sa na zabudované bezpečnostné zariadenia píly. Pri používaní reťazovej píly by ste mali dodržiavať určité opatrenia na vylúčenie nehôd a zranení počas práce.
(1) Keď viete, ako dochádza k spätnému rázu, môžete znížiť alebo odstrániť moment prekvapenia. Prekvapivé procesy obsahujú vždy nebezpečenstvo nehody.
(2) Pílu veďte pri zapnutom motore bezpečne dvomi rukami, pravú ruku na zadnej rukoväti, ľavú ruku na prednej rukoväti. Rukoväte pevne a bezpečne obopnite palcom a prstami. Pevným držaním sa zníži nebezpečenstvo spätného rázu a pílu môžete viesť bezpečne. Držanie neuvoľňujte.
(3) Dbajte na to, aby bola pracovná oblasť bez prekážok. Vyhýbajte sa tomu, aby sa špička lišty dotkla kmeňa stromu, konára alebo iných prekážok, ktoré sa počas práce s pílou môžu vyskytnúť.
(4) Pílte s vysokým počtom otáčok motora.
(5) Nepracujte vyššie ako je výška ramien.
(7) Používajte len lišty a reťaze na výmenu uvedené výrobcom alebo rovnocenné výrobky.
MONTÁŽ VODIACEJ LIŠTY A PÍLOVEJ REŤAZE
Štandardne obsahuje dodávka reťazovej píly nasledujúce diely:
(1) Jednotka pohonu (2) Reťaz (3) Vodiaca lišta (4) Ochranný kryt vodiacej lišty (5) Zasúvací kľúč (6) Pilník
Balenie otvorte a vodiacu lištu a pílovú reťaz namontujte na jednotku pohonu, ako je uvedené ďalej.
VAROVANIE!
Dbajte na správny smer pohybu pílovej reťaze.
(1) Smer pohybu
Správne napnutie reťaze je veľmi dôležité. Nesprávne napnutie môže viesť k predčasnému opotrebovaniu vodiacej lišty alebo k častému odskakovaniu reťaze. Predovšetkým s novou reťazou sa musí manipulovať opatrne, lebo tá sa môže pri prvom použití ešte natiahnuť.
Zachytávací drapák patrí k reťazovej píle. Musí sa na reťazovú pílu naskrutkovať pred prvým použitím. Drapák sa musí upevniť dvomi skrutkami na prednej strane reťazovej píly.
Motory sú mazané špeciálnym olejom pre vzduchom chladené 2-taktné benzínové motory. Ak takýto olej nie je k dispozícii, potom sa musí použiť olej s antioxidačnou prísadou pre vzduchom chladené 2-taktné motory.
ODPORÚČANÁ ZMES BENZÍN 40: OLEJ 1
(JASO FC alebo ISO EGC pre vzduchom chladené dvojtaktné motory). Tieto motory sú certifikované pre prevádzku s bezolovnatým benzínom.
1 PALIVO BEZ OLEJA (SUROVÝ BENZÍN) – vedie veľmi skoro k ťažkým poškodeniam vnútorných dielov motora. 2 OLEJ PRE 4-TAKTNÉ MOTORY alebo VODOU CHLADENÉ 2-TAKTNÉ MOTORY – môže viesť k znečisteniu zapaľovacích sviečok, upchatiu vypúšťacích otvorov alebo zlepeniu piestnych krúžkov.
ZHOTOVENIE PALIVOVEJ ZMESI
1 Množstvá benzínu a oleja, ktoré sa majú zmiešať, odmerajte. 2 Trochu benzínu naplňte do čistej, schválenej palivovej nádoby. 3 Pridajte celý olej a dobre premiešajte. 4 Pridajte zvyšný benzín a minimálne jednu minútu miešajte. 5 Nádobu na vonkajšej strane jednoznačne označte, aby sa zabránilo zámene s benzínovou alebo inou nádobou.
REŤAZOVÝ OLEJ
Celoročne sa musí používať špeciálny reťazový olej.
Nepoužívajte starý alebo upravený olej, ktorý môže poškodiť olejové čerpadlo.
OBSLUHA
1 Uvoľnite kryt palivovej a olejovej nádrže a odstráňte ich. Kryt odložte na miesto bez prachu. 2 Prístroj naplňte palivom a olejovú nádrž až do stavu 80 % reťazovým olejom. 3 Kryt palivovej a olejovej nádrže opäť pevne dotiahnite a príp. rozliate palivo poutierajte. 4 Spínač otočte do polohy "l". 5 Ručnú pumpičku stále stláčajte, kým do nej nevstúpi palivo.
Pri novom štarte bezprostredne po vypnutí motora. Vzduchovú klapku otvorte.
Po vytiahnutí gombíka vzduchovej klapky sa tento nevráti späť do prevádzkovej polohy, aj keď je plynová páka stlačená alebo keď sa gombík zatlačí prstom. Ak sa má gombík vzduchovej klapky vrátiť do prevádzkovej polohy, musí sa namiesto neho stlačiť plynová páka.
1 Ochranný kryt prednej rukoväte potlačte dopredu, aby sa aktivovala brzda reťaze. 2 Gombík dekompresného ventilu stlačte (ak je k dispozícii).
Keď sa uskutoční zapálenie, vráti sa dekompresný ventil automaticky späť do zatvorenej polohy; pred každým štartom sa musí gombík ventilu stlačiť opätovne.
2 Hneď po uskutočnení zapaľovania, stlačte plynovú páku, aby sa gombík vzduchovej páky vrátil späť do prevádzkovej polohy a držadlom štartéra naštartujte motor.
3 Ochranný kryt prednej rukoväte vytiahnite k rukoväti, aby sa uvoľnila brzda reťaze. Potom nechajte motor s mierne vytiahnutou plynovou pákou zahriať.
Pred naštartovaním motora skontrolujte, či sa reťaz nedotýka predmetov alebo osôb. Pred každým zapnutím dbajte na to, aby bola aktivovaná brzda reťaze.
Po spustení motora nechajte bežať reťaz strednou rýchlosťou a skontrolujte, či sa reťazový olej vstrekuje ako je to na obrázku.

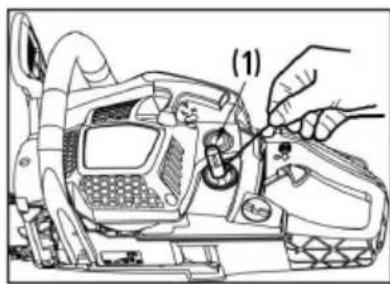

Tok reťazového oleja sa dá zmeniť pomocou skrutkovača, ktorý sa zavedie do otvoru dolu na strane spojky. Reťazový olej nastavte podľa pracovných podmienok.
Otáčanie hriadeľa proti smeru otáčania hodinových ručičiek - zvýšenie toku oleja
Otáčanie hriadeľa v smere otáčania hodinových ručičiek - priškrtenie toku oleja.
POZOR!
Keď je palivo minúté, mala by byť takmer prázdna aj olejová nádrž. Pri každom dopĺňaní paliva sa musí dopĺňať aj olejová nádrž.
FUNKČNÁ SKÚŠKA SPOJKY
Počas používania sa musí reťazová píla držať pevne oboma rukami, ľavou rukou za prednú a pravou za zadnú rukoväť, aj keď je obsluhujúci ľavák.
BRZDA REŤAZE
Normálne sa brzda aktivuje automaticky nečinnosťou. Môže sa aktivovať aj manuálne, tým že sa brzdová páka (ochrana prednej rukoväte) zatlačí dopredu. Ak sa brzda aktivuje, vystúpi z dolného okraja brzdovej páky biely kužeľ. (1) Predná rukoväť (2) Uvoľniť (3) Brzda (4) Ochrana prednej ruky
Na uvoľnenie brzdy sa musí ochrana prednej ruky vytiahnuť k prednej rukoväti, kým sa neozve zvuk kliknutia.
Keď brzda zareaguje, pustite plynovú páku, aby sa priškrtil počet otáčok motora. Pri stálej prevádzke s natiahnutou brzdou sa spojkou vytvára teplo, ktoré môže viesť k poruchám.
Bezproblémová prevádzka brzdy sa musí denne kontrolovať. Pri tom sa musí postupovať nasledovne:
1) Odstavte motor. 2) Reťazovú pílu držte vodorovne, prednú rukoväť pustite, špičkou vodiacej lišty sa dotknite pahýla alebo kusa dreva a skontrolujte, či brzda zareaguje. Sila brzdy závisí od veľkosti lišty. Ak brzda nezareaguje, obráťte sa kvôli servisu na nášho predajcu.
VYPNUTIE MOTORA
Pred začiatkom práce si musíte prečítať kapitolu "Bezpečnostné pokyny pre prevádzku"; píla by sa mala najprv vyskúšať na jednoduchých kmeňoch. Tým sa môžete s prístrojom jednoduchšie zoznámiť.
Vždy dodržiavajte bezpečnostné pokyny, ktoré príp. môžu obmedziť používanie reťazovej píly.
Vždy dodržiavajte bezpečnostné pokyny. Reťazová píla sa môže používať len na pílenie dreva. Iné materiály sa ňou nesmú spracovávať. Vibrácie a nebezpečenstvo spätného rázu sú pri iných materiáloch rôzne a bezpečnostné predpisy potom už nemôžu byť dodržané. Reťazovú pílu nepoužívajte ako páku na zdvíhanie, pohybovanie alebo oddeľovanie predmetov. Neupevňujte ju na pevné stojany. Náradie alebo iné prístroje, ktoré nezodpovedajú údajom výrobcu, sa nesmú pripájať na pomocný hriadeľ.
Píla sa nemusí do rezu tlačiť silou. Pri prevádzke s plným plynom je pre prácu potrebný len malý tlak.
Píla by sa mala denne pred každým použitím a po každom páde alebo iných udalostiach skontrolovať na poškodenia.
Ak sa motor vytočí do vysokých otáčok, keď je reťaz v reze, môže to poškodiť spojku. Ak je pílová reťaz pevne v reze, nepokúšajte sa ju uvoľniť násilím, ale použite klin alebo páku, aby ste rez otvorili.
Ochrana pred spätným rázom
Píla je vybavená brzdou reťaze, ktorá pri riadnej prevádzke zastaví reťaz pri spätnom ráze. Funkcia brzdy reťaze sa musí skontrolovať pred každým použitím; na tento účel sa musí píla na 1 alebo 2 sekundy nechať bežať na plný plyn a ochrana prednej ruky sa musí zatlačiť dopredu. Reťaz musí potom okamžite zastaviť a motor beží na plné otáčky ďalej. Ak reťaz zastane s oneskorením alebo nezastane vôbec, potom sa pred používaním musí vymeniť brzdový pás a bubon spojky. Je veľmi dôležité, pred každým používaním píly, skontrolovať bezchybnú prevádzku brzdy reťaze a dostatočnú ostrosť reťaze, aby ste mali nebezpečenstvo spätného rázu pod kontrolou. Odstránenie bezpečnostných zariadení, nevhodná údržba alebo chýbajúca výmena lišty alebo reťaze môžu zvýšiť nebezpečenstvo vážneho zranenia v dôsledku spätného rázu reťazovej píly.
Stínanie
1 Smer stínania sa musí určiť na základe podmienok vetra, sklonu stromu, polohy ťažkých vetiev, ďalšej práce po zoťatí a iných faktorov. 2 Oblasť okolo stromu uvoľnite a dbajte na pevný postoj a bezpečnú ústupovú cestu. 3 Na strane padania stromu vykonajte v kmeni stromu zárez do jednej tretiny jeho hrúbky. 4 Na protiľahlej strane zárezu trochu nad základnou čiarou zárezu urobte hlavný rez.
VAROVANIE!
Pri stínaní sa musia varovať pred nebezpečenstvom prípadní robotníci pracujúci nablízku.
(A) Zárez (B) Hlavný rez
1 Vždy dbajte na bezpečný postoj a na stabilitu stromu. 2 Počítajte s tým, že sa zoťatý strom môže odvaliť. 3 Prečítajte si pokyny v kapitole "Bezpečnostné pokyny pre prevádzku", aby ste sa vyhli spätnému rázu píly. Pred začiatkom prác skontrolujte smer ohýbacích síl v kmeni, ktorý chcete rozpíliť. Pílenie ukončujte vždy na strane protiľahlej k smeru ohnutia, aby sa vodiaca lišta nezasekla v reze.
Pílenie neuloženého kmeňa stromu
Kmeň prepíľte do polovice, potom ho prevaľte a z opačnej strany ukončite rez.
Pílenie uloženého kmeňa stromu
Píľte v oblasti A na obrázku hore cez jednu tretinu hrúbky zdola nahor a potom zvyšok zhora nadol. V oblasti B píľte cez tretinu hrúbky zhora dolu a potom zdola hore.
Myslite na to, že prepílená vetva sa môže vymrštiť dozadu.
Skracovanie
Najprv režte zdola nahor, potom od špičky smerom dolu.
1 Dbajte pri tom na bezpečný postoj alebo použite rebrík. 2 Nepracujte na druhej strane vášho bezpečného dosahu. 3 Nepracujte vyššie ako je výška ramien. 4 Pílu uchopte vždy dvomi rukami.
Pri prácach na kmeňoch sa musí vždy upevniť zachytávací drapák. Zachytávací drapák sa pomocou zadnej rukoväte pritlačí na kmeň. Potom zatlačte prednú rukoväť do smeru línie rezu. Drapák sa príp. musí použiť ako vedenie pre ďalšie pílenie. Použitie zachytávacieho drapáka pri pílení stromov a hrubých vetiev zvyšuje vašu bezpečnosť, uľahčuje prácu a znižuje zaťaženie vibráciami.
Pri prekážkach medzi rezaným materiálom a reťazovou pílou sa musí píla vypnúť. Počkajte, kým bude úplne vypnutá. Noste bezpečnostné rukavice a odstráňte prekážku. Ak sa reťaz musí odstrániť, potom sa musia dodržať pokyny uvedené v príslušnej kapitole k montáži reťaze. Po čistení a opätovnej montáži sa musí uskutočniť skúšobný chod. Pri vibráciách alebo mechanických zvukoch už s pílou nepracujte a obráťte sa na vášho predajcu.
ÚDRŽBA
Pred každým čistením, inšpekciou alebo opravou prístroja sa musí zabezpečiť, aby bol motor vypnutý a vychladený. Aby sa zabránilo neželanému zapáleniu, odpojte zapaľovacie sviečky na svorkách.
Rešpektujte pokyny pre pravidelnú údržbu, prípravu pred použitím a údržbovú dennú rutinu. Neodborná údržba môže viesť k ťažkým poškodeniam prístroja.
Ošetrenie po každom použití
1. Vzduchový filter
Prach na povrchu filtra sa dá odstrániť tak, že filter vyklopete na tvrdom povrchu. Na čistenie filtračnej tkaniny sa musia oddeliť dve polovice filtra a filtračná tkanina sa musí vyčistiť kefou. Ak sa použije stlačený vzduch, fúkajte vždy zvnútra von. Na spojenie sa musia polovice filtra na okraji stlačiť k sebe tak, že bude počuteľné zapadnutie.
Vodiacu lištu demontujte a olejovú prípojku skontrolujte vzhľadom na znečistenie.
(1) Olejová prípojka
Pri demontovanej vodiacej lište odstráňte z drážky a z olejovej prípojky drevitú múčku.
Reťazové koleso namažte cez prípojku mazania na špičke lišty.
(1) Olejová prípojka (2) Prípojka mazania (3) Reťazové koleso 4. Iné
Prístroj skontrolujte vzhľadom na výstup paliva a uvoľnené upevnenia, ako aj na škody na veľkých dieloch, predovšetkým na tesneniach rukovätí a držiaku vodiacej lišty. Škody sa musia pred najbližším použitím píly odstrániť.
Nahromadenie prachu medzi rebrami valca vedie k prehriatiu motora. Pravidelne kontrolujte a čistite rebrá valca; na tento účel sa musí odstrániť vzduchový filter a kryt valca. Pri montáži krytu valca dbajte na to, aby sa správne položili drôty a puzdrá spínača.
2. Palivový filter
(a) Pomocou drôteného háku vytiahnite filter z plniaceho hrdla. (1) Palivový filter (b) Filter rozoberte a opláchnite, príp. vymeňte.
VAROVANIE!
Po demontáži filtra pridržte koniec sacej rúry pomocou klieští. Pri montáži filtra dbajte na to, aby sa do sacej rúry nedostali žiadne filtračné vlákna alebo prach.
3. Zapaľovacia sviečka
Elektródy vyčistite drôtenou kefou a medzeru v prípade potreby opäť nastavte na 0,65 mm.
Typ zapaľovacích sviečok: NHSP LD L8RTF alebo CHAMPION RCJ7Y alebo NGK BPMR7A
4. Reťazové koleso
Skontrolujte vzhľadom na trhliny a silné opotrebenie, ktoré by mohlo prekážať reťazovému pohonu. Pri silnom opotrebovaní reťazové koleso vymeňte. Nikdy nemontujte novú reťaz na opotrebované reťazové koleso alebo opotrebovanú reťaz na nové reťazové koleso.
5. Predné a zadné tlmiče
Vymeňte, ak je nalepená časť odlúpnutá alebo ak gumený diel vykazuje trhliny. Vymeňte, ak dorazový čap naráža na vnútornú stranu kovového dielu zadného tlmiča a keď sa zväčší vôľa kovového dielu.
VAROVANIE!
Používajte len náhradné diely uvedené v tejto príručke. Pri používaní iných dielov môže dôjsť k vážnym zraneniam.
ÚDRŽBA PÍLOVEJ REŤAZE A VODIACEJ LIŠTY
Pre bezporuchovú a bezpečnú prevádzku musia byť články reťaze ostré.
Dobrúsenie je potrebné, keď:
je drevitá múčka ako jemný prášok, si zavedenie pily vyžaduje zvýšené vynaloženie sily, rez neprebieha rovno, vibrácie zosilnejú, je zvýšená spotreba paliva.
Predpisy pre nastavenie článkov reťaze:
VAROVANIE!
Noste bezpečnostnú obuv.
Pred pílením:
Uistite sa, že je pílová reťaz zaistená. Uistite sa, že je motor vypnutý. Na vašu reťaz použite okrúhly pilník vhodnej veľkosti.
Typ reťaze:
BKS 4540: Oregon 21BPX
Predná hrana musí byť starostlivo zaoblená, aby sa znížilo nebezpečenstvo spätného rázu alebo pretrhnutia napínacieho pásu.
Dbajte na to, aby mali všetky články reťaze rovnaké dĺžky a uhly hrán, ako je zobrazené na obrázku.
| Typ retaze | Priemer pilníka | Uhol hlavy zubu | Uhol pod-rezania | Uhol sklonu hlavy zubu (55 °) | Rozmer híbky |
 |  |  |  |  | |
| Uhol otáča-nia nástroja | Uhol sklonu nástroja | Bočný uhol |
Vodiaca lišta
Vodiacu lištu sem tam otočte, aby sa dosiahlo rovnomerné opotrebovanie. Lišta musí byť vždy štvorhranná. Skontrolujte opotrebovanie lišty. Na lište a na vonkajšej strane článku reťaze priložte pravítko. Ak zistíte medzi obomi bodmi medzeru, je lišta v poriadku. Inak je lišta opotrebovaná. Potom sa musí opraviť alebo vymeniť.
(1) Pravítko (2) Medzera (3) Žiadna medzera
(4) Reťaz naklonená
VAROVANIE!
Tabuľka obsahuje zoznam všetkých možných kombinácií medzi vodiacou lištou a reťazou s údajom kombinácií vhodných vždy pre každú reťazovú pílu, ktoré sú označené "*".
| Delenie Vodiaca lišta Ret'az Model ret'a- | zovej píly | ||||
| palec | DÍžka v pal-coch/cm | Šírka drážkyv palcoch/cm | Kód | Kód | BKS 4540 |
| 0,325” 16"/40 cm 0,058"/1,5 mm Oregon | 168PXBK095 | Oregon21BPX066X | * | ||
Pri výmene sa môžu použiť len hore uvedené vodiace lišty a reťaze. Pri nedovolených kombináciách vzniká riziko vážnych zranení a poškodení prístroja.
SKLADOVANIE
1. Palivovú nádrž vyprázdnite a motor nechajte bežať, kým sa palivo nespotrebuje. 2. Vyprázdnite olejovú nádrž. 3. Vyčistite reťazovú pílu. 4. Prístroj uschovávajte na suchom mieste mimo dosahu detí. 5. Pri uskladnení a preprave nasuňte na vodiacu lištu vždy kryt.
LIKVIDÁCIA ODPADU A OCHRANA ŽIVOTNÉHO PROSTREDIA
Zvyšky reťazového oleja alebo 2-taktnej zmesi sa nikdy nesmú likvidovať do odpadovej siete, kanalizácie alebo do pôdy; musia sa zlikvidovať podľa predpisov a ekologicky, napr. prostredníctvom zberného miesta škodlivých látok alebo skládky.
Ak sa váš prístroj raz stane nepoužiteľným alebo ho už nebudete potrebovať, nelikvidujte ho spolu s domovým odpadom, ale podľa platných predpisov na ochranu životného prostredia. Starostlivo vyprázdnite nádrž na olej/mazivo a palivo a zlikvidujte prípadné zvyškové množstvá prostredníctvom zberného miesta škodlivých látok alebo skládky. Aj samotný prístroj zlikvidujte prostredníctvom príslušného zberného/recyklačného miesta. Pritom sa môžu plastové a kovové časti oddeliť a recyklovať. Informácie o likvidácii materiálov a prístrojov dostanete na vašich lokálnych úradoch.
NÁVOD NA VYHĽADÁVANIE PORÚCH
| PROBLÉM PRÍČINA NÁPRAVA | ||
| 1) Problém pri spúšťaní | Skontrolujte palivo na prí-tomnosť vody a nevhodných zložiek zmesi | Nahradťe vhodným palivom |
| Skontrolujte, či motor nie je "zahltený" | Odstráňte zapaľovaciu sviečku a vysušte juPotom spúšťač znovu po-tiahnite bez vzduchovej klapky | |
| Skontrolujte zapaľovanie | Vymeňte zapaľovaciu sviečku | |
| 2) Chýbajúci výkon / ne-dostatočné zrýchlenie / su-rový voľnobeh | Skontrolujte palivo na prí-tomnosť vody a nevhodných zložiek zmesi | Nahradťe vhodným palivom |
| Skontrolujte vzduchový a pa-livový filter vzhľadom na znečistenie | Vyčistite | |
| Skontrolujte nastavenie kar-burátora | Ihlu znovu nastavte | |
| 3) Nevystupuje žiaden olej | Skontrolujte kvalitu oleja■ Skontrolujte olejový kanál a prípojky vzhľadom na znečistenie | Vymeňte■ Vyčistite |
Ak máte dojem, že si prístroj vyžaduje údržbové zásahy, obráťte sa na autorizovaný zákaznícky servis vo vašom okolí.
TECHNICKÉ ÚDAJE
| Typ BKS 4540 | |
| Číslo výrobku 113 187 | |
| Zdvihový objem 45,02 cm3 | |
| Výkon motora max. 1,7 kW | |
| Dĺžka vodiacej lišty (OREGON) | 40 cm168PXBK095 |
| Užitočná dĺžka rezu 37 cm | |
| Pílová reťaz (OREGON) 21BPX066X | |
| Delenie - reťazové koleso 0,325 palcov | |
| Počet zubov hnacej vetvy 7z / 7T | |
| Brzda reťaze áno | |
| Počet otáčok vol'nobehu 3000 ± 300 ot./min. | |
| Maximálny počet otáčok (s rezacím nástrojom) | 11000 ot./min. |
| Max. rýchlost' reťaze 21,2 m/s | |
| Veľkost' palivovej nádrže 550 ml | |
| Veľkost' nádrže reťazového oleja 260 ml | |
| Pomer palivovej zmesi 40 : 1 | |
| Váha netto bez reťaze a vodiacej lišty, s prázdnymi nádržami | 5,1 kg |
| Spotreba paliva pri maximálnom vý-kone motora | 460 g/kWh |
| Akustický výkon LWA(EN ISO 11681) (K=3) | 112,4 dB(A) |
| Hodnota akustického tlaku LPA(EN ISO 11681) (K=3 ) | 99,5 dB(A) |
| Max. zrýchlenie vibrácií avhw(K=1,5) | |
| Predná rukovát' 8,9 m/s | 2 |
| Zadná rukovát' | 10,7 m/s2 |
| Garantovaný akustický výkon LWA(2000/14/EC+2005/88/EC) | 115 dB(A) |
ZÁRUKA
Prípadné chyby materiálu alebo výrobné chyby na prístroji odstránime počas zákonnej premlčacej lehoty pre nároky na odstránenie chyby podľa našej voľby opravou alebo náhradným dodaním. Premlčacia lehota sa určuje vždy podľa legislatívy krajiny, v ktorej bol prístroj kúpený.
■ odbornej manipulácii s prístrojom, ■ dodržiavaní návodu na obsluhu, používaní originálnych náhradných dielov
Záruka zaniká pri:
■ pokusoch o opravu prístroja, ■ technických zmenách na prístroji, používaní prístroja v rozpore s jeho určením (napr. na priemyselné alebo komunálne účely).
Záruka sa nevzťahuje na:
poškodenia laku, ktoré sa vždy považujú za bežné opotrebovanie, diely podliehajúce rýchlemu opotrebovaniu, ktoré sú v zozname náhradných dielov označené rámčekom [xxx xxx (x)] spaľovacie motory – pre ne platia samostatné záručné podmienky príslušného výrobcu motorov
Záručná doba začína plynúť dňom kúpy prostredníctvom prvého odberateľa. Rozhodujúci je dátum na originálnom doklade o kúpe. V prípade uplatňovania nároku na poskytnutie záruky sa obráťte s týmto vyhlásením o záruke a dokladom o kúpe na vášho predajcu alebo na najbližší autorizovaný zákaznícky servis. Týmito záručnými podmienkami zostávajú zákonné nároky kupujúceho na odstránenie chýb voči predávajúcemu nedotknuté.
VYHLÁSENIE O ZHODE - ES
Týmto vyhlasujeme, že tento výrobok v prevedení, ktoré sme uviedli do prevádzky, zodpovedá požiadavkám harmonizovaných smerníc EÚ, bezpečnostných noriem EÚ a noriem platných pre tento výrobok.
Výrobok Výrobca Splnomocnenec
Typová skúška podľa GSPG §4
BM 1027 MSR Vyhodnotenie zhody
BKS 4540 - 14SHW0123-02 2000/14/EC príloha V
- POZOR
- POUŽÍVANIE V SÚLADE/V ROZPORE S URČENÍM
- VAROVANIE
- UPOZORNENIA
- POLOHA DIELOV
- BEZPEČNOSTNÉ POKYNY PRE PREVÁDZKU
- PRED PRÁCOU S PRÍSTROJOM
- MONTÁŽ VODIACEJ LIŠTY A PÍLOVEJ REŤAZE
- ODPORÚČANÁ ZMES BENZÍN 40: OLEJ
- ZHOTOVENIE PALIVOVEJ ZMESI
- REŤAZOVÝ OLEJ
- OBSLUHA
- FUNKČNÁ SKÚŠKA SPOJKY
- BRZDA REŤAZE
- VYPNUTIE MOTORA
- OCHRANA PRED SPÄTNÝM RÁZOM
- STÍNANIE
- PÍLENIE NEULOŽENÉHO KMEŇA STROMU
- PÍLENIE ULOŽENÉHO KMEŇA STROMU
- SKRACOVANIE
- ÚDRŽBA
- OŠETRENIE PO KAŽDOM POUŽITÍ
- VZDUCHOVÝ FILTER
- PALIVOVÝ FILTER
- ZAPAĽOVACIA SVIEČKA
- REŤAZOVÉ KOLESO
- PREDNÉ A ZADNÉ TLMIČE
- ÚDRŽBA PÍLOVEJ REŤAZE A VODIACEJ LIŠTY
- DOBRÚSENIE JE POTREBNÉ, KEĎ
- PREDPISY PRE NASTAVENIE ČLÁNKOV REŤAZE
- PRED PÍLENÍM
- VODIACA LIŠTA
- SKLADOVANIE
- LIKVIDÁCIA ODPADU A OCHRANA ŽIVOTNÉHO PROSTREDIA
- ZÁRUKA
- ZÁRUKA ZANIKÁ PRI
- ZÁRUKA SA NEVZŤAHUJE NA
- VYHLÁSENIE O ZHODE - ES
- TYPOVÁ SKÚŠKA PODĽA GSPG §
- BM 1027 MSR VYHODNOTENIE ZHODY
Značka : AL-KO
Model : BKS 4540
Kategória : Píla
