HASZNÁLATI ÚTMUTATÓ BKS 4540 AL-KO
AZ EREDETI HASZNÁLATI UTASÍTÁS FORDÍTÁSA
Tartalomjegyzék
Rendeltetésszerű/nem rendeltetésszerű használat....239
Megjegyzés....239
A szerszám részei....240
A szerszámon található szimbólumok.... 241
Biztonsági utasítások a működtetéshez.... 243
A vezetősín és a lánc beszerelése.... 245
Üzemanyag és lánckenő olaj....246
Használat....248
Vágás....250
Karbantartás....253
A lánc és a vezetősín karbantartása....254
Tárolás....257
Hulladékkezelés és környezetvédelem....257
Hibakeresési útmutató....257
Műszaki adatok....259
Garancia....260
EU MEGFELELŐSÉGI NYILATKOZAT....260
FIGYELEM!
A termék használata előtt olvassa el gondosan ezt az útmutatót, hogy alaposan megismerhesse a szerszámot.
Tartsa mindig kéznél ezt az útmutatót.
FIGYELEM!
A megfelelő szimbólummal jelzett figyelmeztetések ebben az útmutatóban olyan kritikus pontokra hívják fel a figyelmet, amelyeket be kell tartani a sérülésveszélyek elkerülése érdekében; olvassa el ezeket az utasításokat gondosan és tartsa be őket a használat során.
FIGYELEM!
Ez a szimbólum olyan utasításokat jelöl, amelyeket be kell tartani a sérüléseket vagy halált eredményező balesetek elkerülése érdekében.
FIGYELEM!
Ez a szimbólum olyan utasításokat jelöl, amelyeket be kell tartani a mechanikus üzemzavarok, üzemkiesések vagy károk elkerülése érdekében.
FIGYELEM!
Olvassa el figyelmesen az utasításokat, mielőtt a fűrésszel dolgozni kezd, és tartsa be őket.
Olvassa el gondosan az utasításokat. Ismerkedjen meg a kezelőszervekkel, hogy a szerszámot biztosan tudja kezelni. Tárolja ezt az útmutatót a láncfűrésszel egy helyen.
FIGYELEM!
Halláskárosodás veszélye!
Normál üzemi körülmények között a szerszám kezelője 80 dB(A) vagy még magasabb zajszintnek lehet kitéve.
A láncfűrészt jobb kézzel a hátsó markolaton, bal kézzel pedig az első markolaton kell megfogni.
FIGYELEM!
Zajvédelem!
A szerszámmal végzett munka során be kell tartani a helyi előírásokat.
RENDELTETÉSSZERŰ/NEM RENDELTETÉSSZERŰ HASZNÁLAT
A láncfűrész fatörzsek, élfák és ágak vágására készült, a vágási hossztól függően. Csak fához alkalmazható. A használat során megfelelő személyi védőfelszerelést kell használni. Minden más alkalmazás, pl. professzionális fakezelés a fán belül, kifejezetten kizárt. A gyártó nem vállal felelősséget az olyan károkért vagy sérülésekért, amelyeket a kezelő hibája okozott, ezekért a felhasználó/kezelő felel. A láncfűrészhez csak a kezelési útmutatóban leírt láncokat és vezetőlemezeket szabad használni. A rendeltetésszerű használathoz tartozik a biztonsági utasítások és a kezelési kézikönyvben található kezelési utasítások betartása. A szerszámot kezelő személynek ismernie kell a szerszámot és a potenciális veszélyeket. Ezért a hatályos balesetvédelmi előírásokat szigorúan be kell tartani. Be kell tartani az egészségvédelmi és munkavédelmi szabályokat is. A szerszám módosítása esetén a gyártó mindennemű felelőssége az ebből eredő károkra vonatkozóan megszűnik, és a garancia is érvényét veszti. Ez a szerszám magánjellegű kerti használatra készült.
FIGYELMEZTETÉS!
Tartsa be a láncfűrészek használatára vonatkozó nemzeti előírásokat! (Munkavédelem, környezetvédelem)
MEGJEGYZÉS
A szerszám rendeltetésszerű használata esetén is maradhat kockázat, amely nem zárható ki. A szerszám típusából és felépítéséből adódóan a következő veszélyek nem zárhatók ki:
Érintkezés a szabad lánccal (vágási sérülések) A vezetőlemez nem szándékos mozgásai (vágási sérülések) Halláskárosodás az előírt hallásvédelem használatának mellőzése esetén Káros részecskék és a motor kipufogógázának belégzése Bőrkontaktus a benzinnel Zajképződés. A szerszám adott zajszintje nem kerülhető el. A zajterhelést szabad környezetben csökkenteni kell, és adott esetben bizonyos időszakokra korlátozni kell. A csendespihenők idejét be kell tartani, és a munkaidőt lehetőség szerint le kell rövidíteni. A kezelő és a közelben dolgozó személyek védelme érdekében megfelelő hallásvédő eszközt kell viselni. Rezgések Figyelmeztetés: A láncfűrész üzem közbeni rezgése eltérhet a kézikönyvben szereplő vagy a gyártó által megadottaktól. Ennek okai olyan tényezők lehetnek, amelyeket a használat előtt és alatt figyelembe kell venni:
A láncfűrész használati óvintézkedéseinek figyelembe vétele A vágás művelete és a vágható anyag feldolgozása A láncfűrész előírásszerű használata és állapota A vágószerszám élessége és állapota - Opcionális lengésmentes markolat felszerelése és a markolat rögzítése a láncfűrész burkolatára
Ha a szerszám használata után nem érzi jól magát, vagy bőrelszíneződést tapasztal a kezein, tartson szünetet a munkában. Pihenő nélkül kéz-kar-rezgésszindrómát tapasztalhat.
A SZERSZÁM RÉSZEI
| 1 Fűrészlánc 11 Motorkapcsoló | ||
| 2 Vezetősín (vezetőlemez) 12 Üzemanyagtank | ||
| 3 Első kézvédő 13 Olajtartály | ||
| 4 Indítómarkolat 14 Első markolat | ||
| 5 Légszűrő fedele 15 Vezetősín védőtokja | ||
| 6 Légszűrő rögzítőanyája 16 Üzemanyagpumpa | ||
| 7 Szívatógomb 17 Dekompressziós szelep (ha van) | ||
| 8 A gázfogantyú záróbillentyűje 18 Kuplungfedél | ||
| 9 Hátsó markolat 19 Fatámasztó bordázat |
10 Gázszabályozó kar
A SZERSZÁMON TALÁLHATÓ SZIMBÓLUMOK
Olvassa el és vegye figyelembe a figyelmeztetéseket.
Figyelmeztetés! Figyelem! Óvja magát a láncfűrész visszarúgásától, és kerülje az érintkezést a vezetőlemez csúcsával.
A láncfűrészt ne használja egy kézzel.
Mindig két kézzel használja a láncfűrészt.
Viseljen megfelelő hallás-, szem- és fejvédő eszközt.
A szerszámmal végzett munka előtt olvassa el a kezelési útmutatót.
A szerszámmal végzett munka során viseljen mindig biztonsági és rezgésvédő kesztyűt.
A láncfűrésszel végzett munka során viseljen mindig csúszásmentes munkavédelmi cipőt.
A biztonságos üzemeltetéshez és a karbantartáshoz szimbólumokat helyeztünk el a szerszámon. Mindig vegye figyelembe ezeket.
Az üzemanyag-keverék betöltésére szolgáló csatlakozó Elhelyezkedése: a tankfedél mellett
A láncolaj betöltésére szolgáló csatlakozó Elhelyezkedése: az olajtartály fedele mellett
 STOP | A motorkapcsoló működése Állítsa a kapcsolót az „O” pozícióba a motor azonnali leál-lításához.Elhelyezkedése: a hátsó markolattól balra |
 PULL | A szívatógomb használata Ha kihúzza a gombot, zárja a szelepet, ha visszatolja, kinyitja azt.Elhelyezkedése: Légszűrő fedele |
| [S2AZ] | Az olajpumpa beállítása Forgassa el a rudat egy csavarhúzóval a nyíl irányába a MAX ál-lásig, ha erősebb olajáramlást szeretne, illetve a MIN állás irányába, ha kisebb olajáram-lást szeretne.Elhelyezkedése: A hajtóegység alja |
 | A „H” jelölés alatti csavar a keverék beállítására szolgál nagy fordulatszámon.Elhelyezkedése: a hátsó markolaton balra fent |
 | Az „L” jelölés alatti csavar a keverék beállítására szolgál kis fordulatszámon.Elhelyezkedése: a hátsó markolaton balra fent |
 | A „T” jelölés feletti csavar a keverék beállítására szolgál üresjárati fordulatszámon.Elhelyezkedése: a hátsó markolaton balra fent |
 | Azt mutatja, hogy a láncfék melyik irányban old ki (fehér nyíl), illetve húz be (fekete nyíl).Elhelyezkedése: Elöl a vezetősín |
 | Azt mutatja, hogy a lánc melyik irányban van felszerelve.Elhelyezkedése: Elöl a vezetősín |
 | Garantált zajszint: 115 dB(A) |
 | Manuális motorindítás |
 | Dekompressziós szelep (ha van) A dekompressziós szelep gombját nyomja meg a szelep kinyitásához. |
BIZTONSÁGI UTASÍTÁSOK A MŰKÖDTETÉSHEZ
A szerszám használata előtt
A termék használata előtt olvassa el gondosan ezt az útmutatót, hogy alaposan megismerhesse a szerszámot.
Soha ne dolgozzon a láncfűrésszel, ha fáradt, beteg, stressz alatt áll vagy gyógyszereket szed, illetve ha alkoholt vagy drogokat fogyasztott.
A láncfűrész használatakor biztosítsa a jól szellőztetett munkaterületet. Soha ne indítsa el és ne használja a szerszámot zárt térben vagy épületen belül. A kipufogógázok veszélyes szénmonoxidot tartalmaznak.
Ne használja a láncfűrészt erős szélben, rossz időben, rossz látási viszonyok között, vagy túl magas vagy alacsony hőmérsékleten. A fát mindig vizsgálja meg, hogy nincs-e rajta olyan ág, amely a kivágás során lezuhanhatna.
Viseljen csúszásmentes munkavédelmi bakancsot, szoros ruházatot, szem-, hallás- és fejvédő eszközt. Viseljen rezgésvédő kesztyűt. Ellenkező esetben ugyanis előfordulhat az úgynevezett Raynaud-jelenség, amellyel az érintett személy ujjai a rezgések és a hideg miatt érintettek. Az ujjak zsibbadása. Mivel nem ismert, hogy mely minimum terhelésnél következnek be ezek a sérülések, feltétlenül alkalmazza a következő megelőző intézkedéseket. Tartsa melegen mindenekelőtt a fejét, a nyakát, a lábait, a bokáját, a kezeit és a csuklóját. Tartson szünetet, gondoskodjon a megfelelő véráramról a karjaiban megfelelő gyakorlatok végzésével, és kerülje a dohányzást. A láncnak mindig élesnek kell lennie, és a rezgésvédő rendszerrel együtt megfelelően karban kell tartani. A tompa lánc növeli a vágási időt, és ha a tompa láncot fába nyomja, nő a kezek rezgésterhelése. A meglazult alkatrészekkel, vagy sérült vagy elhasználódott rezgéscsillapítókkal rendelkező láncfűrész esetén nő a rezgések mértéke. Korlátozza a munkaidőt. Az intézkedések betartása esetén sem zárható ki, hogy az ujjai elzsibbadnak, vagy Karpal-szindóma alakul ki. A szerszám rendszeres vagy állandó használata esetén ezért nagyon figyelni kell a kezek és ujjak állapotára. Ha a fenti szindrómák közül lép fel egy, azonnal forduljon orvoshoz.
Az üzemanyag kezelése során járjon el gondosan. A kifröccsent üzemanyagot törölje fel, és a láncfűrészt a motor indítása előtt legalább 3 méterrel távolítsa el a betöltés helyétől.
Ott, ahol üzemanyag keverése, betöltése, áttöltése vagy tárolása történik, ki kell zárni a nyílt láng használatát. Az üzemanyag kezelése, illetve a láncfűrész használata során kerülje a dohányzást.
A motor indításakor és a fűrészeléskor figyeljen arra, hogy ne tartózkodjon más személy a láncfűrész közelében. A munkaterületen nem tartózkodhat személy vagy állat. Bekapcsoláskor, illetve a láncfűrész használata során gyermekek, háziállatok és közelben tartózkodó személyek 10 méternél közelebb nem jöhetnek a szerszámhoz.
A fűrészelés elkezdéséhez, ha a munkaterület már szabad, keressen stabil állást, hogy a dőlő fatörzs elől ki tudjon térni.
A láncfűrészt mindig két kézzel tartsa, ha a motor jár. A láncfűrész markolatát a hüvelykujjával és az ujjaival fogja át.
Ha a motor jár, figyeljen arra, hogy egyik testrésze se érhessen a fűrészhez. A motor indítása előtt ellenőrizze, hogy a lánc nem ér-e hozzá tárgyakhoz vagy személyekhez.
A láncfűrészt csak lekapcsolt motorral, a vezetőlemezzel és a lánccal hátrafelé, és a hangtompítót a testtől eltartva szállítsa.
Használat előtt ellenőrizze az elhasználódott, meglazult vagy kicserélt alkatrészeket. Sérült, rosszul beállított vagy nem teljesen, nem szilárdan összeszerelt láncfűrészt használni tilos. Figyeljen arra, hogy a lánc leálljon, ha a gázt visszaveszi.
A kezelési útmutatóban szereplő pontokon kívül a láncfűrészt csak szakember tarthatja karban (pl. a nem megfelelő szerszámok használata a lendítőkerék kiszereléséhez, vagy a lendítőkerék ellentartásához a kuplung kiszerelésekor a lendítőkerék szerkezeti sérüléséhez vezethet, így az üzem közben meghibásodhat.) A láncfűrész lehelyezése előtt mindig állítsa le a motort. Kisebb ágak és gallyak vágásakor mindig járjon el óvatosan, mert a kisebb ágak a láncra esve nekivágódhatnak a kezelőnek. Feszültség alatt álló ág vágásakor figyeljen arra, hogy kerülje el, amikor a feszültség megszűnik és az ág visszacsapódik. A markolatoknak mindig száraznak, tisztának, üzemanyagtól vagy keveréktől mentesnek kell lenniük. Óvja magát a fűrész visszarúgásától. A visszarúgás a vezetősín felfelé irányuló mozgása, amely akkor lép fel, amikor a vezetősín csúcsa egy tárgyhoz ér. Visszarúgáskor elveszítheti uralmát a láncfűrész felett. A láncfűrész szállítása során figyeljen arra, hogy a védőburkolat a vezetősínen rajta legyen. A szerszámot a szállítás során biztosan helyezze le úgy, hogy az üzemanyag kiömlése, sérülések vagy károk ne léphessenek fel. Biztonsági intézkedések a visszarúgás ellen
FIGYELMEZTETÉS!
Visszarúgás léphet fel, ha a vezetősín csúcsa egy tárgyhoz ér, vagy ha a lánc vágás közben megszorul.
A vezetőlemez hozzáérése egy tárgyhoz villámgyors reakciót válthat ki, amelynél a vezetősín felfelé, a kezelő felé vágódik. A láncfűrész megszorulása esetén fent a vezetősínnél a vezetőlemez hátravágódásával jár a kezelő felé. Ezek a reakciók ahhoz vezethetnek, hogy elveszíti irányítását a fűrész felett, és súlyos sérüléseket okozhatnak.
Ne hagyatkozzon kizárólag a fűrész beépített biztonsági funkcióira. A fűrész használata során be kell tartania bizonyos intézkedéseket, amelyek segítenek elkerülni a baleseteket vagy sérüléseket a munka során.
(1) Ha tudja, hogy mikor fordulhat elő visszarúgás, a meglepetés pillanatát elkerülheti vagy megelőzheti. A meglepetésszerű események mindig balesetveszélyt jelentenek. (2) Járó motorral vezesse a fűrészt biztonságosan két kézzel, a jobb kézzel a hátsó markolaton, a bal kézzel pedig az elsőn. A markolatokat a hüvelykujjával és az ujjaival fogja át. A szilárd megfogással a visszarúgás veszélye csökkenthető, és a fűrész biztonságosan vezethető. A markolatot ne lazítsa meg. (3) Figyeljen arra, hogy a munkaterületen ne legyenek akadályok. Kerülje el, hogy a vezetőlemez csúcsa fatörzset, ágat vagy más akadályt érintsen, amely a munka közben előfordulhat. (4) Nagy motorfordulattal vágjon. (5) Ne dolgozzon vállmagasságnál feljebb. (6) Figyeljen a fűrész gyártójának az élezési és karbantartási utasításaira. (7) Csak a gyártó által adott cserelemezeket és láncokat vagy ezekkel ekvivalens termékeket használjon.
A VEZETŐSÍN ÉS A LÁNC BESZERELÉSE
Alapkiszerelésben a láncfűrész a következőket tartalmazza:
(1) Hajtóegység (2) Fürészlánc (3) Vezetősín (vezetőlemez) (4) Vezetősín védőtokja (5) Dugókulcs (6) Reszelő
Nyissa ki a csomagolást, és szerelje fel a vezetősínt és a láncot a következők szerint a hajtóegységre.
FIGYELMEZTETÉS!
A lánc igen éles. Viseljen munkavédelmi kesztyűt.
1 Húzza be az első markolat védőburkolatát, hogy biztos legyen, hogy a láncfék nincs behúzva. 2 Lazítsa ki a két anyát (12), majd vegye le a kuplung fedelét (13) és a távtartót (11). 3 Helyezze fel a láncot a lánckerékre, fűzze rá a láncot a vezetősínre és szerelje be a vezetősínt a hajtóegységbe. A láncfeszítő anyát (8) helyezze be a vezetősín alsó furatába (7), szerelje fel a kuplungfedelet és húzza meg kézzel a rögzítőanyát. Figyeljen arra, hogy a kuplungfedél stiftje (9) beugorjon a motortalp furatába (10).
(7) Furat (8) Láncfeszítő anya (9) Kuplungfedél (10) Furat (11) Távtartó (12) Kuplungfedél (13) Anyák
Figyeljen a lánc helyes futásirányára.
(1) Mozgásirány
1 Szerelje fel a vezetősínt, majd helyezze rá a láncot a sínre és a lánckerékre.
2 A láncfeszítő anyát helyezze be a vezetősín alsó furatába, szerelje fel a láncfedelet és húzza meg kézzel a rögzítőanyát.
3 Tartsa a vezetősínt a csúccsal felfelé, és állítsa be a láncfeszítést a feszítőcsavar forgatásával, amíg a feszítőpántok közvetlenül érintik a sínek alsó oldalát.
4 Tartsa a vezetősínt a csúccsal felfelé, és húzza meg az anyát (12-15 Nm). Mozgassa a láncot kézzel, és ellenőrizze, hogy holtjáték nélkül mozog-e, és megfelelő-e a feszessége. Ha szükséges, állítsa után a láncot meglazított fedéllel.
5 Húzza meg a feszítőcsavart.
(1) Meglazítás (2) Meghúzás (3) Láncfeszítő csavar
FIGYELEM!
A megfelelő láncfeszítés nagyon fontos. A helytelen megfeszítés a vezetősín korai kopásához vagy a lánc gyakori leugrásához vezethet. Mindenekelőtt az új láncot óvatosan kell kezelni, mivel az első használat alkalmával még nyúlhat.
A támasztóbordázat a láncfűrész része. Az első használat előtt fel kell csavarozni a láncfűrészre. A bordázatot két csavarral kell a láncfűrész elejére felcsavarozni.
A motorokat léghűtéses, 2-ütemű benzinmotorokhoz kifejlesztett speciális olaj keni. Ha ilyen olaj nem elérhető, akkor használjon léghűtéses, 2-ütemű benzinmotorokhoz való antioxidáns adalékot tartalmazó olajat.
JAVASOLT KEVERÉK: BENZIN 40: OLAJ 1
(JASO FC vagy ISO EGC léghűtéses, kétütemű motorokhoz). A motorok ólommentes benzinre vannak tanúsítva.
Az üzemanyag enyhén gyúlékony. Üzemanyag közelében ne dohányozzon és kerülje a nyílt láng használatát.
FIGYELEM!
1 OLAJMENTES ÜZEMANYAG (NYERSBENZIN) – A motor belső alkatrészeinek gyors tönkremeneteléhez vezet. 2 OLAJ 4-ÜTEMŰ MOTOROKHOZ vagy VÍZHŰTÉSES 2-ÜTEMŰ MOTOROKHOZ - A gyertyák szennyeződéséhez, a kipufogónyílások eltömődéséhez vagy a dugattyúgyűrűk megszorulásához vezethet.
AZ ÜZEMANYAG-KEVERÉK ELŐÁLLÍTÁSA
1 Mérje ki az összekeverendő benzin- és olajmennyiségeket. 2 Töltsön valamennyi benzint egy tiszta, hitelesített üzemanyagkannába. 3 Adja hozzá az egész olajat és jól keverje át. 4 Adja hozzá a többi benzint, és legalább egy percig keverje. 5 Jelölje meg egyértelműen a tartály külső oldalát, hogy elkerülje a más benzinkannákkal vagy más kannákkal való összekeverését.
LÁNCOLAJ
Egész évben speciális láncolajat kell használni.
Ne használjon fáradtolajat vagy előkészített olajat, mert ezek tönkretehetik az olajpumpát.
HASZNÁLAT
1 Lazítsa le és vegye le az üzemanyagtank és olajtartály fedelét. Tegye le a fedelet egy pormentes helyre. 2 Töltse fel a fűrészt üzemanyaggal, az olajtartályt pedig kb. 80%-ig láncolajjal. 3 Az üzemanyagtank és olajtartály fedelét csavarja vissza, és törölje le az esetleg kiömlött üzemanyagot. 4 Állítsa a kapcsolót I" állásba. 5 Nyomja addig a kézipumpát, amíg láthatóan megjelenik az üzemanyag. (1) Olajlehúzó gyűrű (4) Szívatógomb (2) Üzemanyag (5) Üzemanyagpumpa (3) Motorkapcsoló 6 Húzza ki a szívatógombot. Ezzel zárja a fojtószelepet és a gázkar indítóállásban marad.
Újabb indításkor közvetlenül a motor leállítása után. Nyissa ki a fojtószelepet.
A szívatógomb kihúzása után ez nem áll vissza az üzemi állásba, akkor sem, ha a gázkart megnyomja vagy a gombot kézzel visszanyomja. Ha a szívatógombot vissza szeretné állítani üzemi helyzetbe, ehhez a gázkart kell megnyomnia.
1 Az első markolat védőfedelét nyomja előre a láncfék működésbe hozásához. 2 Nyomja meg a dekompresszáló szelep gombját (ha van).
Gyújtás esetén a dekompresszáló szelep automatikusan visszatér a zárt állásba; minden indítás előtt a szelep gombját újra meg kell nyomni.
1 Szorítsa le a fűrészt a talajra, és erősen rántsa meg az indítózsinórt. 2 Gyújtás esetén nyomja meg a gázkart, ezzel a szívatógomb visszatér üzemi állásba, és indítsa el a motort a behúzózsinórral. 3 Az első markolat védőfedelét húzza vissza a láncfék kioldásához. Ezután hagyja felmelegedni a motort enyhén kihúzott gázkarral.
A motor indítása előtt ellenőrizze, hogy a lánc nem ér-e hozzá tárgyakhoz vagy személyekhez. Az indítás előtt mindig győződjön meg róla, hogy a láncfék be van húzva.
A motor indítása után járassa a láncot közepes sebességgel, és ellenőrizze, hogy a láncolaj a láncra kerül-e az ábra szerint.

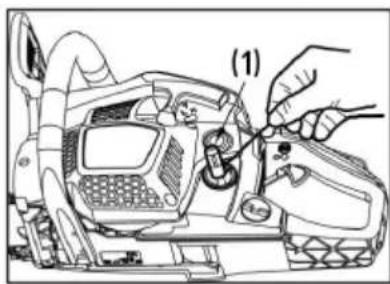

A láncolaj adagolása egy csavarhúzó segítségével állítható, amelyet a kuplungoldalon kell alul a nyílásba bedugni. Szabályozza a láncolaj adagolását a munkakörülményeknek megfelelően.
(1) Láncolaj-adagolás beállítási értéke
Forgassa el a tengelyt óramutatóval ellentétesen - növeli az olajadagolást
Forgassa el a tengelyt óramutató irányában - csökkeni az olajadagolást
FIGYELEM!
Mire felhasználja az üzemanyagot, az olajtartály is majdnem üres lesz. Üzemanyag betöltésekor töltse fel az olajtartályt is.
Használat előtt győződjön meg róla, hogy a lánc nem mozog, amikor a fűrész üresjáratban van.
FIGYELMEZTETÉS!
A használat során a fűrészt két kézzel kell tartani, a bal kézzel az első, a jobb kézzel pedig a hátsó markolaton, még akkor is, ha a kezelő balkezes.
LÁNCFÉK
A láncfék azonnal megfogja a láncot, ha a láncfürész egy visszarúgás miatt hátraugrana.
Normál esetben a fék automatikusan működésbe lép a tehetetlenség következtében. Manuálisan is működésbe hozható, ha a fékkart (az első markolat védőburkolatát) előre lenyomja. A működésbe hozás után egy fehér kúp jelenik meg a fékkar alján. (1) Első markolat (2) Kioldás
(3) Fék (4) Első markolat védőburkolata
A fék kioldásához az első markolat védőburkolatát húzza hátra kattanásig.
A fék behúzása után engedje el a gázkart, hogy a motor fordulatszáma leeshessen. Tartós, behúzott fék melletti üzem esetén a kuplung felhevül, ami üzemzavarhoz vezethet.
A fék megfelelő működését naponta ellenőrizni kell.
Ez a következőképpen tehető meg:
1) Állítsa le a motort.
2) A fűrészt tartsa vízszintesen, engedje el az első markolatot, érintse hozzá a vezetősín csúcsát egy csonkhoz vagy farönkhöz, és ellenőrizze, hogy a fék működésbe lép-e. A fék ereje a vezetőlemez nagyságától függ. Ha a fék nem lép működésbe, forduljon segítségért a kereskedőhöz.
A MOTOR LEÁLLÍTÁSA
1 Engedje el a gázkart, és hagyja a motort pár percig üresjáraton járni.
2 Nyomja le a kapcsolókart.
(1) Motorkapcsoló
A munka előtt olvassa el a „Biztonsági utasítások a működtetéshez” című fejezetet; a fűrészt először tesztelje le egyszerűbb ágakon. Így könnyebben megismerkedhet a szerszámmal.
Tartsa be a biztonsági előírásokat, amelyek a láncfűrész használatát adott esetben korlátozhatják.
Mindig tartsa be a biztonsági előírásokat. A láncfűrészt csak fa vágására szabad használni. Más anyagok vágása tilos. Más anyagok esetén a rezgések és a visszarúgás-veszély eltérő, ezért a biztonsági előírások már nem tarthatók be. A láncfűrészt ne használja tárgyak emelésére, mozgatására vagy elválasztására. Ne helyezze le szilárd állványra. Olyan szerszámokat vagy más eszközöket, amelyek a gyártó specifikációinak nem felelnek meg, tilos a kardántengelyre csatlakoztatni.
A fűrészt nem szabad erővel a horonyba nyomni. Teljes gázzal a munkához csak kevesebb nyomásra van szükség.
A fűrész épségét napi szinten használat előtt, vagy leejtés vagy egyéb esemény után ellenőrizni kell.
Ha a motor felpörög, miközben a lánc beszorult a horonyba, a kuplung sérülhet. Ha a lánc megszorul, ne próbálja meg erővel kivenni, hanem ékkel vagy feszítőrúddal nyissa meg a hornyot.
Védelem a visszarúgástól
A fűrész láncfékkel van felszerelve, amely megfogja a láncot visszarúgás esetén, rendeltetésszerű használat során. A láncfék működését minden használat előtt ellenőrizni kell; ehhez a fűrészt 1 vagy 2 másodpercig teljes gázzal működtesse, majd nyomja előre az első kézvédő lemezt. A láncnak azonnal meg kell állnia, a motor pedig teljes fordulatszámmal jár tovább. Ha a lánc csak késlekedve vagy egyáltalán nem áll meg, akkor a használat előtt a fékszalagot és a kuplungdobot ki kell cserélni.
Nagyon fontos minden használat előtt ellenőrizni a láncfék kifogástalan működését és a lánc megfelelő élességét, hogy a visszarúgás-veszély ellenőrzés alatt tartható maradjon. A biztonsági berendezések eltávolítása, a nem megfelelő karbantartás vagy a vezetőlemez vagy a lánc hibás cseréje a visszarúgás miatti veszélyt jelentősen növelheti.
Favágás
1 A dőlési irányt a szélviszonyoktól, a fa dőlésétől, a nehezebb ágak elhelyezkedésétől, a vágás utáni további munkáktól és más tényezőktől függően kell meghatározni. 2 Tisztítsa meg a fa körüli területet, és biztosítsa a szilárd támaszkodási, illetve a biztos hátramozgási lehetőséget. 3 A fa törzsén ejtsen egy, az átmérőjének harmada méretű bemetszést a döntési oldalon. 4 A bemetszés átellenes oldalán a metszés alapvonala fölött kicsivel ejtsen egy döntési vágást.
FIGYELMEZTETÉS!
A vágásnál figyelmeztetni kell az esetleg a közelben tartózkodókat a veszélyre.
(A) Döntési bemetszés (B) Döntési vágás
Darabolás és gallyazás
FIGYELMEZTETÉS!
1 Mindig figyeljen a szilárd támaszkodásra és a fa stabilitására. 2 Számoljon azzal, hogy a levágott ág elgurulhat. 3 Olvassa el a „Biztonsági utasítások a működtetéshez” című fejezetet a visszarúgás veszélyének elkerüléséhez. A munkakezdés előtt ellenőrizze a darabolni kívánt ág hajlítóerejének irányát. A vágást mindig a hajlítási iránnyal átellenes oldalon fejezze be, hogy a vezetősín ne szoruljon be a vágatba.
Nem tárolt fatörzs vágása
Vágja át kb. a feléig a törzset, majd fordítsa át, és fejezze be a vágást a másik oldalról.
Tárolt fatörzs vágása
Vágja át az átmérő kb. egyharmadát alulról felfelé, az A tartományban a fenti ábra szerint, majd a többit felülről lefelé. A B tartományban vágja át az átmérő kb. egyharmadát felülről lefelé, majd alulról felfelé.
Kivágott fatörzs gallyazása
Először ellenőrizze az ág hajlítási irányát. Ezután ejtsen egy lapos vágást a nyomott oldalon, hogy az ág ne szakadjon szét. A feszített oldalról kifelé vágja át.
FIGYELMEZTETÉS!
Ne felejtse el, hogy az átvágott faág visszarúghat.
Fa tetejezése
Először alulról felfelé vágjon, majd a csúcstól lefelé.
1 Gondoskodjon megfelelő támasztékról, vagy használjon létrát. 2 Soha ne dolgozzon kartávolságnál távolabb. 3 Ne dolgozzon vállmagasságnál feljebb. 4 Mindkét kézzel fogja a fűrészt.
A fatörzsek vágásakor mindig használja a bordázatot. A bordázatot a hátsó markolat segítségével nyomja bele a törzsbe. Ezután nyomja az első markolatot a vágási vonal irányába. A bordázat vezetőként szolgál a további vágási művelet során. A bordázat használata a fák és vastag ágak vágása során növeli a biztonságot, megkönnyíti a munkát és csökkenti a rezgésterhelést. Ha akadály van a fa és a fűrész között, a fűrészt le kell kapcsolni. Várja meg, amíg teljesen leáll. Munkavédelmi kesztyűvel távolítsa el az akadályt. Ha a láncot le kell venni, vegye figyelembe a lánc szereléséről szóló fejezetet. A tisztítás és a beszerelés után tesztjáratást kell végezni. Rezgések vagy mechanikus zörejek esetén hagyja abba a használatot, és forduljon a kereskedőhöz.
KARBANTARTÁS
Tisztítás, vizsgálat vagy javítás előtt meg kell győződni róla, hogy a motor leállt és lehűlt. A nem kívánt gyújtás elkerülésére húzza le a gyújtógyertya kábelét.
Tartsa be a rendszeres karbantartásra, használat előtti előkészületekre és napi karbantartási rutinra vonatkozó utasításokat. A szakszerűtlen karbantartás komoly sérülésekhez vezethet.
Gondoskodás a használat után
1. Légszűrő
A szűrő felületéről a por eltávolítható, ha a szűrőt egy kemény felületnek ütögeti. A szűrőháló tisztításához válassza szét a két felet és egy kefével tisztítsa ki a szűrőhálót. Sűrített levegő használata esetén mindig belülről kifelé fújjon. Az összeszereléshez a két szűrőfelet pattintsa össze a kerületén kattanásig.
Szerelje ki a vezetősínt, és ellenőrizze az olajcsatlakozót szennyeződés szempontjából.
(1) Olajcsatlakozó
3. Vezetősín (vezetőlemez)
A vezetősín kiszerelése után távolítsa el a fűrészport a horonyból és az olajcsatlakozóból.
Kenje meg a lánckereket a kenőolaj-csatlakozó felett a síncsúcsnál.
(1) Olajcsatlakozó (2) Kenőolaj-csatlakozó (3) Lánckerék
4. Egyebek
Ellenőrizze, hogy nem szivárog-e üzemanyag, nincsenek-e laza rögzítések, sérülések a nagyobb részeken, főleg a tömítéseken és a vezetősín rögzítésén. A sérüléseket a következő használat előtt ki kell javítani.
Rendszeres karbantartási munkák
1. Hengerbordák
A bordák között összegyűlő por a motor túlhevülését okozhatja. Rendszeresen ellenőrizze és tisztítsa meg a hengerbordákat; ehhez a légszűrőt és a hengerfedelet kell eltávolítani. A hengerfedél visszaszerelésénél figyeljen oda, hogy a kapcsoló vezetékei és hüvelyei megfelelő helyre kerülnek-e.
2. Üzemanyagszűrő
(a) Húzza ki a szűrőt a betöltőcsonkból egy dróthoroggal (1) Üzemanyagszűrő (b) A szűrőt szedje szét és mossa ki vagy cserélje ki.
FIGYELMEZTETÉS!
A szűrő kiszerelése után tartsa meg a szívócső végét egy fogóval. A szűrő beszerelésekor figyeljen arra, hogy ne kerüljön szűrőszál vagy por a szívócsőbe.
3. Gyújtógyertya
Tisztítsa meg az elektródákat egy drótkefével, és szükség esetén a hézagot állítsa vissza 0,65 mm-re.
Gyújtógyertya típusa: NHSP LD L8RTF vagy CHAMPION RCJ7Y vagy NGK BPMR7A
4. Lánckerék
Ellenőrizze, nem repedt vagy erősen kopott-e, ami a lánc hajtását akadályozhatná. Erősebb kopás esetén cserélje ki a lánckereket. Soha ne szereljen fel láncot elhasználódott lánckerékre vagy elhasználódott láncot új lánckerékre.
5. Első és hátsó csillapító
Cserélje ki, ha a felragasztott rész levált vagy a gumin repedések jelentek meg. Cserélje ki, ha az ütközőcsap a hátsó csillapító fémrészének belső oldalán felnyílik és a fémrész holtjátéka megnő.
FIGYELMEZTETÉS!
Csak az itt megadott pótalkatrészeket használja. Egyéb alkatrészek használata súlyos sérülésekhez vezethet.
A LÁNC ÉS A VEZETŐSÍN KARBANTARTÁSA
A biztonságos üzemhez a láncszemeknek éleseknek kell lenniük.
Élezés szükséges, ha:
a fűrészpor finom porrá válik, a lánc bevezetése egyre nagyobb erőt követel meg, a vágás nem fut egyenesen, a rezgések egyre erősebbek, az üzemanyag-fogyasztás megnő.
Előírások a láncszemek beállításához:
FIGYELMEZTETÉS!
Viseljen munkavédelmi kesztyűt.
Az élezés előtt:
győződjön meg róla, hogy a fűrész ki van biztosítva. győződjön meg róla, hogy a motor leállt. Használjon a láncnak megfelelő átmérőjű, kerek reszelőt.
Lánc típusa:
BKS 4540: Oregon 21BPX
Reszelő mérete: 4,8 mm
Helyezze rá a reszelőt a láncszemre, és tolja előre egyenesen.
Tartsa a reszelőt a jelzett pozícióban.
Az élezés után ellenőrizze minden szem mélységét, és reszelje megfelelő méretűre az ábra szerint.
FIGYELMEZTETÉS!
Az első élet gondosan le kell kerekíteni, hogy elkerülhető legyen a visszarúgás vagy a feszítőpánt eltörése.
Ügyeljen arra, hogy minden láncszem azonos hosszúságú legyen, és az élszögük is azonos legyen, az ábrán látható módon.
| Lánc típusa | Reszelő átmérője | Fejszög Alulsó szög | Fej dőlésszöge (55 °) | Mélység | |
 |  |  |  |  | |
| A szerszám forgásszöge | A szerszám dőlésszöge | Oldalszög | |||
Vezetősín (vezetőlemez)
A vezetősínt forgassa át, hogy egyenletes kopást érjen el. A vezetőlemeznek mindig négyélűnek kell lennie. Ellenőrizze a vezetősín kopását. Helyezzen rá egy vonalzót a sínre és egy láncszem külső oldalára. Ha a két pont között távolság van, a sín rendben van. Ellenkező esetben a sín elkopott. Ekkor ki kell javítani vagy ki kell cserélni.
(1) Vonalzó (2) Távolság (3) Nincs távolság (4) Lánc dőlt
FIGYELMEZTETÉS!
A táblázat a vezetősínek és a láncok összes kombinációját tartalmazza, amely az adott láncfűrészhez megfelelő, "*" csillaggal jelölve.
| Rész Vezetősín (vezetőlemez) Lánc A láncfü- | rész típusa | ||||
| Col | Hossz coll/ cm-ben | Horonyszé- lesség col/ mm-ben | Kód | Kód | BKS 4540 |
| 0,325" 16"/40 cm 0,058"/1,5 mm Oregon | 168PXBK095 | Oregon21BPX066X | * | ||
Csere esetén csak a fenti vezetősínek és láncok használhatók. Nem megengedett kombinációk esetén súlyos sérülések és kár veszélye áll fenn.
TÁROLÁS
1. Ürítse le az üzemanyagtartályt, és használja fel a maradékot a motor járatásával. 2. Ürítse le az olajtartályt. 3. Tisztítsa meg a láncfűrészt. 4. A szerszámot őrizze száraz, zárt, gyermekek által el nem érhető helyen. 5. Tárolásnál vagy szállításnál mindig helyezze fel a vezetősín fedelét.
HULLADÉKKEZELÉS ÉS KÖRNYEZETVÉDELEM
A lánckenő olaj vagy 2-ütemű keverék maradékát soha nem szabad a szennyvízhálózatba, a csatornába vagy a talajba juttatni; előírásszerűen és környezetbarát módon kell hasznosítani, például hulladékgyűjtő helyen vagy lerakatban.
Ha a szerszám használhatatlanná válik, vagy már nincs rá szüksége, soha ne dobja ki a háztartási hulladékkal együtt, hanem hasznosítsa az érvényes környezetvédelmi előírások szerint. Ürítse le gondosan az olaj-/kenőanyagtartályt és az üzemanyagtankot, és a maradékot hasznosítsa hulladékgyűjtő helyen vagy lerakatban. Magát a szerszámot is juttassa a megfelelő hulladékgyűjtő/újrahasznosító udvarba. Itt szétválasztják és újrahasznosítják a műanyag és fémalkatrészeket. Az anyagok és szerszámok ártalmatlanításáról további információkat a helyi hatóságoknál kaphat.
HIBAKERESÉSI ÚTMUTATÓ
| PROBLÉMA OK TEENDŐ | ||
| 1) Problémák indításnál | Ellenőrizze, nincs-e víz vagy nem megengedett adalék az üzemanyagban | Cserélje le megfelelő üzemanyagra |
| Ellenőrizze, hogy a motor nem "köpte-e be" a gyertyát | Vegye ki a gyertyát és tisztítsa megÚjra próbálja beindítani szívató nélkül | |
| Ellenőrizze a gyújtást | Cserélje ki a gyertyát | |
| 2) Gyenge teljesít-mény/gyorsítás/durva alap-járat | Ellenőrizze, nincs-e víz vagy nem megengedett adalék az üzemanyagban | Cserélje le megfelelő üzemanyagra |
| Ellenőrizze a légszűrő és az üzemanyagszűrő szenny-ezettségét | Tisztítás | |
| Ellenőrizze a porlasztó beál-lításait | Cserélje ki a tűt | |
| 3) Nem adagol olajat | Ellenőrizze az olajminőséget | Cserélje ki |
| Ellenőrizze az olajcsatornát és a csatlakozó szennyezett-ségét | Tisztítás |
Tisztítsa meg
MŰSZAKI ADATOK
| Típus BKS 4540 | |
| Cikkszám 113 187 | |
| Lökettérfogat 45,02 cc | |
| Motor teljesítménye, max 1,7 kW | |
| Hosszúság Vezetősín (OREGON) | 40 cm168PXBK095 |
| Effektív vágási hossz 37 cm | |
| Fűrészlánc (OREGON) 21BPX066X | |
| Osztás – lánckerék 0,325 col | |
| Hajtáslánc fogszáma 7z / 7T | |
| Láncfék igen | |
| Üresjárati fordulatszám 3000 ± 300 f/perc | |
| Maximum fordulatszám (vágószer-számmal) | 11000 f/perc |
| A lánc max. sebessége 21,2 m/s | |
| Üzemanyagtank mérete 550 ml | |
| Nagy láncolajtartály 260 ml | |
| Üzemanyagkeverék aránya 40 : 1 | |
| Nettó súly lánc és vezetősín nélkül,üres tartályokkal | 5,1 kg |
| Üzemanyag-fogyasztás maximális mo-torteljesítménynél | 460 g / kWh |
| Zajteljesítmény LWA (EN ISO 11681)(K=3) | 112,4 dB(A) |
| Zajteljesítmény LPA (EN ISO 11681)(K=3) | 99,5 dB(A) |
| Max. rezgésgyorsulás avhw (K=1.5) | |
| Első markolat | 8,9 m/ s2 |
| Hátsó markolat | 10,7 m/ s2 |
| Garantált zajteljesítmény LWA (2000/14/EC+2005/88/EC) | 115 dB(A) |
GARANCIA
A berendezés esetleges anyag- és gyártási hibáinak kiküszöbölése javítással vagy alkatrészcserével történik a törvényben előírt jótállási időn belül. A jótállás lejáratának határidejét azon ország jogrendszere határozza meg, ahol a berendezést megvásárolták.
A garancia kizárólag akkor érvényes, ha:
betartja az ebben a kezelési útmutatóban leírtakat, szakszerűen használja a berendezést, ■ csak eredeti pótalkatrészeket használ.
A garancia nem érvényes:
önkényes szerelési próbálkozások, önkényes műszaki módosítások, - nem rendeltetésszerű használat esetén.
A garancia nem vonatkozik:
■ a használatból eredő festékhibákra, a kopó alkatrészekre, amelyek a pótalkatrész-katalógusban be annak keretezve [xxx xxx (x)] belső égésű motorokra (ezekre a mindenkori motorgyártó cég garanciára vonatkozó rendelkezése érvényes).
A garancia az első végfelhasználó vásárlásától lép életbe. Az időpont meghatározásakor a fizetési bizonylaton szereplő dátum a mérvadó. A garanciajeggyel és az eredeti fizetési bizonylattal forduljon a szakkereskedéshez vagy a legközelebbi hivatalos ügyfélszolgálathoz. A vevő eladóval szembeni jogainak törvényes érvényesítési lehetőségeit a jelen nyilatkozat nem befolyásolja.
EU MEGFELELŐSÉGI NYILATKOZAT
Kijelentjük, hogy ez a termék jelen állapotában megfelel a harmonizált EU-irányelvekben, EU biztonsági szabványokban és a termékre vonatkozó szabványokban megfogalmazott követelményeknek.
Termék Gyártó Meghatalmazott
| Láncfűrész típusa | AL-KO Geräte GmbH | Andreas Hedrich |
| Gyártási szám | Ichenhauser Str. 14 | Ichenhauser Str. 14 |
| G4104105 | D-89359 Kötz | D-89359 Kötz |
Típus EU-irányelvek Harmonizált szabványok
| BKS 4540 | 2006/42/EC | EN ISO 11681-1:2011 |
| 2014/30/EU | EN ISO 14982:2009 | |
| Hangteljesítményszint | 2000/14/EC | EN ISO 22868:2011 |
| EN ISO 3744 | ||
| megmért / garantált | ||
| BKS 4540 - 112 / 115 dB(A) |
Típusvizsgálat szerint GSPG§4
BM 1027 MSR Megfelelőségi értékelés
- AZ EREDETI HASZNÁLATI UTASÍTÁS FORDÍTÁSA
- TARTALOMJEGYZÉK
- FIGYELEM
- RENDELTETÉSSZERŰ/NEM RENDELTETÉSSZERŰ HASZNÁLAT
- FIGYELMEZTETÉS
- MEGJEGYZÉS
- A SZERSZÁM RÉSZEI
- A SZERSZÁMON TALÁLHATÓ SZIMBÓLUMOK
- BIZTONSÁGI UTASÍTÁSOK A MŰKÖDTETÉSHEZ
- A SZERSZÁM HASZNÁLATA ELŐTT
- A VEZETŐSÍN ÉS A LÁNC BESZERELÉSE
- JAVASOLT KEVERÉK: BENZIN 40: OLAJ
- AZ ÜZEMANYAG-KEVERÉK ELŐÁLLÍTÁSA
- LÁNCOLAJ
- HASZNÁLAT
- LÁNCFÉK
- EZ A KÖVETKEZŐKÉPPEN TEHETŐ MEG
- A MOTOR LEÁLLÍTÁSA
- VÉDELEM A VISSZARÚGÁSTÓL
- FAVÁGÁS
- DARABOLÁS ÉS GALLYAZÁS
- NEM TÁROLT FATÖRZS VÁGÁSA
- TÁROLT FATÖRZS VÁGÁSA
- KIVÁGOTT FATÖRZS GALLYAZÁSA
- FA TETEJEZÉSE
- KARBANTARTÁS
- GONDOSKODÁS A HASZNÁLAT UTÁN
- LÉGSZŰRŐ
- VEZETŐSÍN (VEZETŐLEMEZ)
- EGYEBEK
- RENDSZERES KARBANTARTÁSI MUNKÁK
- HENGERBORDÁK
- ÜZEMANYAGSZŰRŐ
- GYÚJTÓGYERTYA
- LÁNCKERÉK
- ELSŐ ÉS HÁTSÓ CSILLAPÍTÓ
- A LÁNC ÉS A VEZETŐSÍN KARBANTARTÁSA
- ÉLEZÉS SZÜKSÉGES, HA
- ELŐÍRÁSOK A LÁNCSZEMEK BEÁLLÍTÁSÁHOZ
- AZ ÉLEZÉS ELŐTT
- TÁROLÁS
- HULLADÉKKEZELÉS ÉS KÖRNYEZETVÉDELEM
- HIBAKERESÉSI ÚTMUTATÓ
- GARANCIA
- A GARANCIA KIZÁRÓLAG AKKOR ÉRVÉNYES, HA
- A GARANCIA NEM ÉRVÉNYES
- A GARANCIA NEM VONATKOZIK
- EU MEGFELELŐSÉGI NYILATKOZAT
- TÍPUSVIZSGÁLAT SZERINT GSPG§
Márka : AL-KO
Modell : BKS 4540
Kategória : Fűrész
