CSA 2020 - Säge AL-KO - Kostenlose Bedienungsanleitung

Marke	AL-KO
Modell	CSA 2020
Produkttyp	Akku-Astsäge (Stangensäge)
Stromversorgung	Lithium-Ionen-Akku B50 Li (nicht im Lieferumfang), empfohlenes Ladegerät C30 Li oder TC30 Li
Akku-Nennspannung	36 V (Schätzung)
Schwertlänge	ca. 25 cm (nicht angegeben)
Kettentyp	Oregon 91P033X
Garantierter Schallleistungspegel	92 dB(A)
Gemessener Schallleistungspegel	90,4 dB(A)
Kettenöl-Typ	Biologisch abbaubares Kettenöl
Öltankkapazität	Nicht angegeben
Hauptfunktionen	Baumbeschneidung vom Boden aus, Astschnitt
Lieferumfang	Bedienungsanleitung, Schultergurt, Inbusschlüssel/Schraubendreher, Schutzabdeckung
Garantie	Gesetzlich je nach Kaufland
Regelmäßige Wartung	Kettenspannung prüfen, schmieren, Führungsschiene reinigen, Kette bei Bedarf schärfen
Sicherheit	Handschuhe, Schutzbrille, Helm, Sicherheitsschuhe tragen; Mindestabstand von 10 m zu Stromleitungen einhalten; nicht bei Regen verwenden
Bestimmungsgemäße Verwendung	Beschneiden von stabilen Bäumen und Sträuchern vom Boden aus, im Stehen auf stabilem Untergrund
Lagerung	Trocken, verschlossen, außerhalb der Reichweite von Kindern; Öl für Lagerung >30 Tage ablassen

Häufig gestellte Fragen - CSA 2020 AL-KO

Welcher Akku wird mit der CSA 2020 verwendet?

Die Astsäge ist für den Lithium-Ionen-Akku B50 Li (Art.-Nr. 113559) vorgesehen, der nicht im Lieferumfang enthalten ist. Verwenden Sie ausschließlich diesen Akku.

Wie schalte ich das Gerät ein?

Drücken Sie zuerst die Entriegelungstaste (14) am Basisgerät, halten Sie dann den Ein-/Ausschalter (13) gedrückt. Lassen Sie die Entriegelungstaste nach dem Start los.

Warum wird die Kette heiß und raucht?

Dies kann an einer zu straffen Kette oder einem leeren Öltank liegen. Überprüfen Sie die Spannung und den Ölstand. Wenn das Problem weiterhin besteht, reinigen Sie die Ölauslassöffnung und die Nut der Schiene.

Wie spanne ich die Schneidkette?

Verwenden Sie den Schraubendreher am Inbusschlüssel, um die Schraube des Kettenritzels (09/1) zu drehen: im Uhrzeigersinn zum Spannen, gegen den Uhrzeigersinn zum Lösen. Die Kette sollte in der Mitte der Schiene bei kaltem Zustand 3 bis 4 mm angehoben werden können.

Welches Öl soll ich für die Kette verwenden?

Verwenden Sie ausschließlich biologisch abbaubares Schneidkettenöl. Verwenden Sie niemals Altöl oder Mineralöl, da dies das Gerät beschädigt und die Umwelt schädigt.

Kann ich die Astsäge auf einer Leiter verwenden?

Nein, das Gerät darf nur vom Boden aus mit einer stabilen Position verwendet werden. Die Verwendung auf einer Leiter erhöht das Risiko von Stürzen und schweren Verletzungen.

Welchen Sicherheitsabstand muss ich zu Stromleitungen einhalten?

Halten Sie einen Mindestabstand von 10 Metern zu Freileitungen ein, um das Risiko eines Stromschlags zu vermeiden.

Wie lagere ich das Gerät länger als 30 Tage?

Entleeren Sie den Öltank, entfernen Sie Kette und Führungsschiene, reinigen Sie sie und bestreichen Sie sie mit Rostschutzöl. Bewahren Sie das Gerät an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf.

Wie ersetze ich die Schneidkette?

Lösen Sie die Befestigungsschraube der Ritzelabdeckung, entfernen Sie die Abdeckung, lösen Sie die Ritzelschraube. Legen Sie die neue Kette in die Nut der Schiene, wobei die Schneidezähne nach oben zeigen, setzen Sie die Abdeckung wieder auf und spannen Sie die Kette. Tragen Sie Schutzhandschuhe.

Was tun, wenn der Motor nicht startet?

Überprüfen Sie, ob der Akku geladen und richtig eingesetzt ist. Reinigen Sie bei Bedarf die Kontakte. Wenn das Problem weiterhin besteht, könnte der Schalter defekt sein; wenden Sie sich an den AL-KO-Kundendienst.

BEDIENUNGSANLEITUNG CSA 2020 AL-KO

CSA 2020 Art.-Nr. 113538

80 ml

3,8 m/s

3,0 kg

203 mm

LpA = 75,4 dB(A), K = 3 dB(A)

LwA = 90,4 dB(A), K = 3 dB(A)

< 1,9 m/s² [K = 1,5 m/s², DIN EN ISO 20643]

Oregon 91P033X

ORIGINAL-BETRIEBSANLEITUNG

Inhaltsverzeichnis

1 Zu dieser Betriebsanleitung 10

1.1 Zeichenerklärungen und Signalwörter 10

2 Produktbeschreibung.... 10

2.1 Lieferumfang 10
2.2 Symbole am Gerät 10
2.3 Sicherheits- und Schutzeinrichtungen 11
2.4 Bestimmungsgemäße Verwendung 11
2.5 Möglicher vorhersehbarer Fehlgebrauch 11
2.6 Restgefahren.... 11
2.7 Produktübersicht 11

3 Sicherheit.... 12

3.1 Allgemeine Sicherheitshinweise für Elektrowerkzeuge 12
3.2 Elektrische Sicherheit.... 12
3.3 Sicherheit von Personen 12
3.4 Verwendung und Behandlung des Elektrowerkzeugs.... 12
3.5 Arbeitsplatzsicherheit 13
3.6 Verwendung und Behandlung des Akkuwerkzeugs 13
3.7 Service 13
3.8 Sicherheitshinweise für Kettensägen (EN 60745 Teil 2-13).... 14
3.9 Ursachen und Vermeidung eines Rückschlags (EN 60745 Teil 2-13) 14
3.10 Sicherheitshinweise für Hochentaster 15

3.10.1 Arbeitshinweise (13).... 15
3.10.2 Vibrationsbelastung.... 15
3.10.3 Lärmbelastung.... 16
3.10.4 Sicherheitshinweise zum Akku.... 16
3.10.5 Sicherheitshinweise zum Ladegerät.... 17

4 Montage.... 17

4.1 Hochentasteraufsatz montieren (01 - 02).... 18
4.2 Teleskopstiel verlängern/verkürzen (03) 18
4.3 Führungsschiene und Sägekette montieren (04 – 08) 18
4.4 Sägekette spannen und entspannen (09) 18
4.5 Sägekettenöl einfüllen (10).... 18
4.6 Tragegurt am Gerät anbringen (19) 19

5 Inbetriebnahme 19

5.1 Akku laden.... 19
5.2 Akku einsetzen und herausziehen (11).... 19

6 Bedienung.... 19

6.1 Gerät ein- und ausschalten (12).... 19

7 Arbeitsverhalten und Arbeitstechnik (14 – 18)...... 20

8 Wartung und Pflege 20

8.1 Kettenspannung kontrollieren.... 20
8.2 Kettenschmierung prüfen 20
8.3 Sägekette und Führungsschiene 21

8.3.1 Sägekette und Führungsschiene austauschen 21
8.3.2 Führungsschiene wenden 21
8.3.3 Sägekette schärfen 21
8.3.4 Führungsschiene reinigen 22

9 Lagerung.... 22
10 Transport 22
11 Entsorgung 23
12 Kundendienst/Service 24
13 Hilfe bei Störungen 24
14 Garantie 26
15 EG-Konformitätserklärung 26

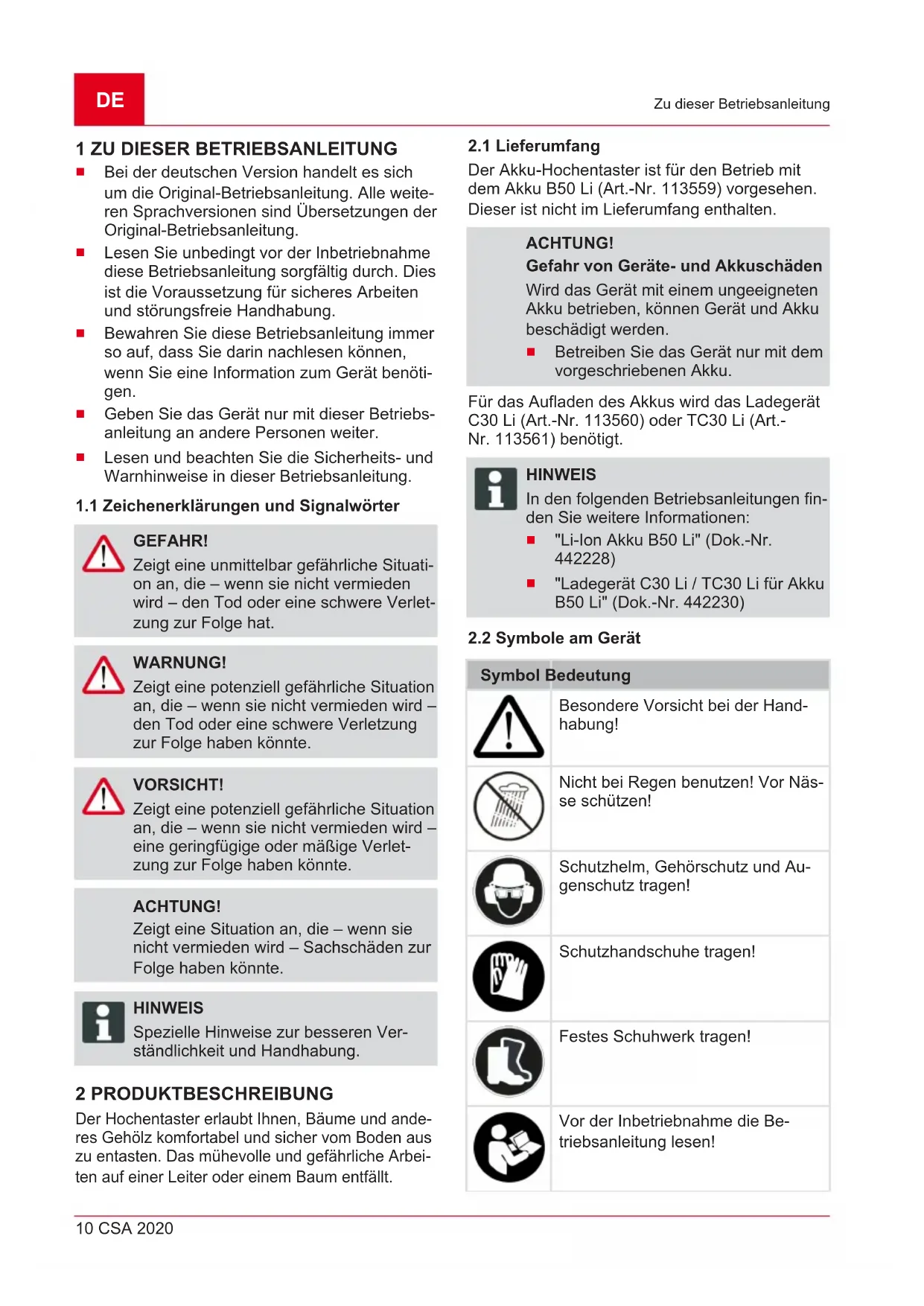

1 ZU DIESER BETRIEBSANLEITUNG

■ Bei der deutschen Version handelt es sich um die Original-Betriebsanleitung. Alle weiteren Sprachversionen sind Übersetzungen der Original-Betriebsanleitung.
■ Lesen Sie unbedingt vor der Inbetriebnahme diese Betriebsanleitung sorgfältig durch. Dies ist die Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung.
■ Bewahren Sie diese Betriebsanleitung immer so auf, dass Sie darin nachlesen können, wenn Sie eine Information zum Gerät benötigen.
■ Geben Sie das Gerät nur mit dieser Betriebsanleitung an andere Personen weiter.
■ Lesen und beachten Sie die Sicherheits- und Warnhinweise in dieser Betriebsanleitung.

1.1 Zeichenerklärungen und Signalwörter

GEFAHR!

Zeigt eine unmittelbar gefährliche Situation an, die – wenn sie nicht vermieden wird – den Tod oder eine schwere Verletzung zur Folge hat.

WARNUNG!

Zeigt eine potenziell gefährliche Situation an, die – wenn sie nicht vermieden wird – den Tod oder eine schwere Verletzung zur Folge haben könnte.

VORSICHT!

Zeigt eine potenziell gefährliche Situation an, die – wenn sie nicht vermieden wird – eine geringfügige oder mäßige Verletzung zur Folge haben könnte.

ACHTUNG!

Zeigt eine Situation an, die – wenn sie nicht vermieden wird – Sachschäden zur Folge haben könnte.

HINWEIS

Spezielle Hinweise zur besseren Verständlichkeit und Handhabung.

2 PRODUKTBESCHREIBUNG

Der Hochentaster erlaubt Ihnen, Bäume und anderes Gehölz komfortabel und sicher vom Boden aus zu entasten. Das mühevolle und gefährliche Arbeiten auf einer Leiter oder einem Baum entfällt.

2.1 Lieferumfang

Der Akku-Hochentaster ist für den Betrieb mit dem Akku B50 Li (Art.-Nr. 113559) vorgesehen. Dieser ist nicht im Lieferumfang enthalten.

ACHTUNG!

Gefahr von Geräte- und Akkuschäden

Wird das Gerät mit einem ungeeigneten Akku betrieben, können Gerät und Akku beschädigt werden.

■ Betreiben Sie das Gerät nur mit dem vorgeschriebenen Akku.

Für das Aufladen des Akkus wird das Ladegerät C30 Li (Art.-Nr. 113560) oder TC30 Li (Art.-Nr. 113561) benötigt.

HINWEIS

In den folgenden Betriebsanleitungen finden Sie weitere Informationen:

■ "Li-Ion Akku B50 Li" (Dok.-Nr. 442228)
■ "Ladegerät C30 Li / TC30 Li für Akku B50 Li" (Dok.-Nr. 442230)

2.2 Symbole am Gerät

Symbol Bedeutung

	Besondere Vorsicht bei der Handhabung!
	Nicht bei Regen benutzen! Vor Nässe schützen!
	Schutzhelm, Gehörschutz und Augenschutz tragen!
	Schutzhandschuhe tragen!
	Festes Schuhwerk tragen!
	Vor der Inbetriebnahme die Betriebsanleitung lesen!

Symbol Bedeutung

Abstand von 10 m zu stromführenden Leitungen einhalten!

2.3 Sicherheits- und Schutzeinrichtungen

Schutzabdeckung der Führungsschiene

Die Schutzabdeckung muss vor dem Transport auf Führungsschiene und Sägekette gesteckt werden, um Verletzungen von Personen und Beschädigung von Gegenständen zu vermeiden.

2.4 Bestimmungsgemäße Verwendung

Der Hochentaster ist dazu bestimmt, vom Boden aus fest stehende Bäume und anderes Gehölz zu entasten. Der Benutzer muss dabei fest auf dem Boden stehen (13).

Es darf nur biologisch abbaubares Sägekettenöl verwendet werden.

Eine andere als die hier beschriebene bestimmungsgemäße Verwendung oder eine darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß.

Der Hochentaster darf nicht im gewerblichen Bereich eingesetzt werden.

2.5 Möglicher vorhersehbarer Fehlgebrauch

Keine Äste absägen, die sich direkt oder in einem spitzen Winkel über dem Benutzer oder anderen Personen befinden.
Das Gerät nicht auf einer Leiter stehend betreiben.
Nur ein Verlängerungsrohr verwenden, selbst wenn weitere Verlängerungsrohre zur Verfügung stehen.
■ Kein Altöl oder mineralisches Öl verwenden.
Gerät nicht in explosionsgefährdeter Umgebung betreiben.

2.6 Restgefahren

Auch bei sachgemäßer Verwendung des Geräts bleibt immer ein gewisses Restrisiko, das nicht ausgeschlossen werden kann. Aus Art und Konstruktion des Geräts können die folgenden potenziellen Gefährdungen je nach Verwendung abgeleitet werden:

■ Kontakt mit umherfliegenden Sägespänen und Ölstaub

■ Einatmen von Sägespanpartikeln und Öl-staub

■ Verletzungen durch umherfliegende Sägeket- tenteile
■ Schnittverletzungen an der Sägekette

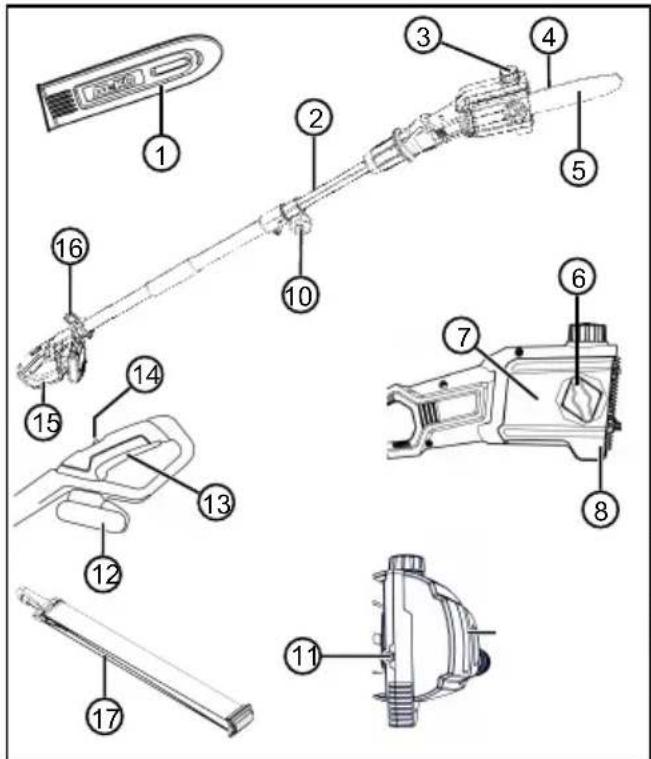

2.7 Produktübersicht

1 Schutzabdeckung der Führungsschiene

2 Teleskopstange

3 Einfüllöffnung des Öltanks

4 Sägekette

5 Führungsschiene

6 Befestigungsschraube

7 Kettenradabdeckung

8 Baumanschlagkralle

9 Sichtfenster des Öltanks

10 Klemmschraube

11 Kettenspannschraube

12 Akku

13 Ein-/Aus-Schalter

14 Entsperrknopf

15 Griff

16 Öse für Tragegurt

Nr. Bauteil

17 Tragegurt

3 SICHERHEIT

3.1 Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG!

Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist.

Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

■ Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

3.2 Elektrische Sicherheit

■ Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

■ Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

3.3 Sicherheit von Personen

Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.

■ Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe,

Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.

Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
■ Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

3.4 Verwendung und Behandlung des Elektrowerkzeugs

Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Ersatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.

Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeugs reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
■ Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
■ Verwenden Sie Elektrowerkzeug, Einsatzwerkzeug, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
■ Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

3.5 Arbeitsplatzsicherheit

■ Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
■ Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

3.6 Verwendung und Behandlung des Akkuwerkzeugs

Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
■ Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
■ Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädige oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.
- Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130 °C können eine Explosion hervorrufen.
Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.

3.7 Service

Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

3.8 Sicherheitshinweise für Kettensägen (EN 60745 Teil 2-13)

■ Halten Sie bei laufender Säge alle Körperteile von der Sägekette fern. Vergewissern Sie sich vor dem Starten der Säge, dass die Sägekette nichts berührt. Beim Arbeiten mit einer Kettensäge kann ein Moment der Unachtsamkeit dazu führen, dass Bekleidung oder Körperteile von der Sägekette erfasst werden.

■ Halten Sie die Kettensäge immer mit Ihrer rechten Hand am hinteren Griff und Ihrer linken Hand am vorderen Griff. Das Festhalten der Kettensäge in umgekehrter Arbeitshaltung erhöht das Risiko von Verletzungen und darf nicht angewendet werden.

■ Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, da die Sägekette in Berührung mit dem eigenen Netzkabel kommen kann. Der Kontakt der Sägekette mit einer spannungsführenden Leitung kann metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Tragen Sie Schutzbrille- und Gehörschutz. Weitere Schutzausrüstung für Kopf, Hände, Beine und Füße wird empfohlen. Passende Schutzkleidung mindert die Verletzungsgefahr durch umherfliegendes Spanmaterial und zufälliges Berühren der Sägekette.

Arbeiten Sie mit der Kettensäge nicht auf einem Baum. Bei Betrieb auf einem Baum besteht Verletzungsgefahr.

Achten Sie immer auf festen Stand und benutzen Sie die Kettensäge nur, wenn Sie auf festem, sicherem und ebenem Grund stehen. Rutschiger Untergrund oder instabile Standflächen wie auf einer Leiter können zum Verlust des Gleichgewichts oder zum Verlust der Kontrolle über die Kettensäge führen.

■ Rechnen Sie beim Schneiden eines unter Spannung stehenden Astes damit, dass dieser zurückfedert. Wenn die Spannung in den Holzfasern freikommt, kann der gespannte Ast die Bedienperson treffen und/oder die Kettensäge der Kontrolle entreißen.

Seien Sie besonders vorsichtig beim Schneiden von Unterholz und jungen Bäumen. Das dünne Material kann sich in der Sägekette verfangen und auf Sie schlagen oder Sie aus dem Gleichgewicht bringen.

Tragen Sie die Kettensäge am vorderen Griff im ausgeschalteten Zustand, die Sägekette von Ihrem Körper abgewandt. Bei Transport oder Aufbewahrung der Kettensäge stets die Schutzabdeckung aufziehen. Sorgfältiger Umgang mit der Kettensäge verringert die Wahrscheinlichkeit einer versehentlichen Berührung mit der laufenden Sägekette.

Befolgen Sie Anweisungen für die Schmierung, die Kettenspannung und das Wechseln von Zubehör. Eine unsachgemäß gespannte oder geschmierte Kette kann entweder reißen oder das Rückschlagrisiko erhöhen.

■ Halten Sie Griffe trocken, sauber und frei von Öl und Fett. Fettige, ölige Griffe sind rutschig und führen zum Verlust der Kontrolle.

Nur Holz sägen. Die Kettensäge nicht für Arbeiten verwenden, für die sie nicht bestimmt ist. Beispiel: Verwenden Sie die Kettensäge nicht zum Sägen von Plastik, Mauerwerk oder Baumaterialien, die nicht aus Holz sind. Die Verwendung der Ketten-säge für nicht bestimmungsgemäße Arbeiten kann zu gefährlichen Situationen führen.

3.9 Ursachen und Vermeidung eines Rückschlags (EN 60745 Teil 2-13)

Rückschlag kann auftreten, wenn die Spitze der Führungsschiene einen Gegenstand berührt oder wenn das Holz sich biegt und die Sägekette im Schnitt festklemmt.

Eine Berührung mit der Schienenspitze kann in manchen Fällen zu einer unerwarteten nach hinten gerichteten Reaktion führen, bei der die Führungsschiene nach oben und in Richtung des Bedieners geschlagen wird.

Das Verklemmen der Sägekette an der Oberkante der Führungsschiene kann die Schiene rasch in Bedienerrichtung zurückstoßen.

Jede dieser Reaktionen kann dazu führen, dass Sie die Kontrolle über die Säge verlieren und sich möglicherweise schwer verletzen. Verlassen Sie sich nicht ausschließlich auf die in der Kettensäge eingebauten Sicherheitseinrichtungen. Als Be-

nutzer einer Kettensäge sollten Sie verschiedene Maßnahmen ergreifen, um unfall- und verletzungsfrei arbeiten zu können.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden:

Halten Sie die Säge mit beiden Händen fest, wobei Daumen und Finger die Griffe der Kettensäge umschließen. Bringen Sie Ihren Körper und die Arme in eine Stellung, in der Sie den Rückschlagkräften standhalten können. Wenn geeignete Maßnahmen getroffen werden, kann der Bediener die Rückschlagkräfte beherrschen. Niemals die Kettensäge loslassen.
■ Vermeiden Sie eine abnormale Körperhaltung und sägen Sie nicht über Schulterhöhe. Dadurch wird ein unbeabsichtigtes Berühren mit der Schienenspitze vermieden und eine bessere Kontrolle der Kettensäge in unerwarteten Situationen ermöglicht.
■ Verwenden Sie stets vom Hersteller vorgeschriebene Ersatzschienen und Sägeketten. Falsche Ersatzschienen und Sägeketten können zum Reißen der Kette und/oder zu Rückschlag führen.
■ Halten Sie sich an die Anweisungen des Herstellers für das Schärfen und die Wartung der Sägekette. Zu niedrige Tiefenbegrenzer erhöhen die Neigung zum Rückschlag.

3.10 Sicherheitshinweise für Hochentaster

3.10.1 Arbeitshinweise (13)

■ Heben Sie beim Entasten den Hochentaster (13/1) maximal bis zu einem Winkel von 60° an (13/2). Bei einem steileren Winkel gelangen Sie zwangsläufig in den Bereich, in dem abgesägte Äste herunterfallen können. Stehen Sie immer außerhalb dieses Bereichs.
Planen Sie vorab einen Fluchtweg für das Zurückweichen vor herabfallenden Ästen. Dieser Weg muss frei von Hindernissen, wie z. B. abgesägten Ästen, oder rutschigen Stellen sein, welche das Zurückweichen behindern könnten.
■ Halten Sie einen Sicherheitsabstand zu umstehenden Personen, Tieren, Gegenständen oder Gebäuden ein, der mindestens ca. das 2,5-fache der Länge des abzusägenden Astes beträgt. Falls das nicht möglich ist, sägen Sie den Ast stückweise ab.

■ Versuchen Sie nicht, einen Ast zu sägen, dessen Durchmesser größer ist als die Schwertlänge.
Vermeiden Sie, dass sich bewegende Äste oder Gegenstände in der Sägekette verfangen. Schalten Sie in diesem Fall den Hochentaster sofort aus.
Entfernen Sie den Akku aus dem Basisgerät und schieben Sie die Schutzabdeckung über die Sägekette bei:
■ Prüf-, Einstell- und Reinigungsarbeiten
Arbeiten an Führungsschiene und Säge-kette
Verlassen des Geräts
Transport
Aufbewahrung
Wartungs- und Reparaturarbeiten
Gefahr
■ Halten Sie einen Mindestabstand von 10 m zu oberirdischen elektrischen Leitungen ein.

3.10.2 Vibrationsbelastung

WARNUNG!

Gefahr durch Vibration

Der tatsächliche Vibrationsemissionswert bei der Gerätebenutzung kann vom angegebenen Wert des Herstellers abweichen. Beachten Sie vor bzw. während der Benutzung folgende Einflussfaktoren:

Wird das Gerät bestimmungsgemäß verwendet?
Wird das Material auf die richtige Art und Weise geschnitten bzw. verarbeitet?
Befindet sich das Gerät in einem ordentlichen Gebrauchszustand?
Ist das Schneidwerkzeug ordentlich geschärft bzw. ist das richtige Schneidwerkzeug eingebaut?
Sind die Haltegriffe und ggf. optionale Vibrationsgriffe montiert, und sind diese fest mit dem Gerät verbunden?

■ Betreiben Sie das Gerät nur mit der für die jeweilige Arbeit erforderlichen Motordrehzahl. Vermeiden Sie die maximale Drehzahl, um Lärm und Vibrationen zu verringern.
Aufgrund unsachgemäßer Benutzung und Wartung können sich der Lärm und die Vibrationen des Geräts erhöhen. Dies führt zu Gesundheitsschäden. Schalten Sie in diesem

Fall das Gerät sofort aus und lassen Sie es von einer autorisierten Service-Werkstätte reparieren.

Der Belastungsgrad durch Vibration ist von der durchzuführenden Arbeit bzw. der Verwendung des Geräts abhängig. Schätzen Sie ihn ab und legen Sie entsprechende Arbeitspausen ein. Dadurch verringert sich die Vibrationsbelastung über die gesamte Arbeitszeit wesentlich.
Der längere Gebrauch des Geräts setzt den Bediener Vibrationen aus und kann Kreislaufprobleme ("weißer Finger") verursachen. Um dieses Risiko zu vermindern, Handschuhe tragen und die Hände warm halten. Falls ein Symptom des "weißen Fingers" erkannt wird, sofort einen Arzt aufsuchen. Zu diesen Symptomen gehören: Gefühllosigkeit, Verlust der Sensibilität, Kribbeln, Jucken, Schmerz, Nachlassen der Kraft, Änderung der Farbe oder des Zustands der Haut. Normalerweise betreffen diese Symptome die Finger, die Hände oder den Puls. Bei niedrigen Temperaturen erhöht sich die Gefahr.
■ Legen Sie während Ihres Arbeitstages längere Pausen ein, damit Sie sich vom Lärm und den Vibrationen erholen können. Planen Sie Ihre Arbeit so, dass der Einsatz von Geräten, die starke Vibrationen erzeugen, über mehrere Tage verteilt wird.
■ Falls Sie ein unangenehmes Gefühl oder eine Hautverfärbung während der Benutzung des Geräts an Ihren Händen feststellen, unterbrechen Sie sofort die Arbeit. Legen Sie ausreichende Arbeitspausen ein. Ohne ausreichende Arbeitspausen kann es zu einem Hand-Arm-Vibrationssyndrom kommen.
Minimieren Sie Ihr Risiko, sich Vibrationen auszusetzen. Pflegen Sie das Gerät entsprechend den Anweisungen in der Betriebsanleitung.
■ Falls das Gerät häufig verwendet wird, kontaktieren Sie Ihren Fachhändler um Antivibrationszubehör (z. B. Griffe) zu erwerben.
Vermeiden Sie es, mit dem Gerät bei Temperaturen von unter 10 °C zu arbeiten. Legen Sie in einem Arbeitsplan fest, wie die Vibrationsbelastung begrenzt werden kann.

3.10.3 Lärmbelastung

Eine gewisse Lärmbelastung durch dieses Gerät ist unvermeidbar. Verlegen Sie lärmintensive Arbeiten auf zugelassene und dafür bestimmte Zeiten. Halten Sie sich ggf. an Ruhezeiten und beschränken sie die Arbeitsdauer auf das Notwendigste. Zu Ihrem persönlichen Schutz und zum Schutz in der Nähe befindlicher Personen ist ein geeigneter Gehörschutz zu tragen.

3.10.4 Sicherheitshinweise zum Akku

Dieser Abschnitt nennt alle grundlegenden Sicherheits- und Warnhinweise, die bei der Benutzung des Akkus zu beachten sind. Lesen Sie diese Hinweise!

Akku nur bestimmungsgemäß nutzen, d. h. für akkubetriebene Geräte der Firma AL-KO. Akku nur mit dem vorgesehenen AL-KO La-degerät aufladen.
■ Neuen Akku erst aus der Originalverpackung auspacken, wenn er verwendet werden soll.
Den Akku vor dem ersten Gebrauch vollständig aufladen und dafür stets das angegebene Ladegerät verwenden. Die Angaben in dieser Betriebsanleitung zum Aufladen des Akkus einhalten.
■ Betreiben Sie den Akku nicht in explosions- und brandgefährdeten Umgebungen.
■ Setzen Sie den Akku beim Betreiben mit dem Gerät nicht Nässe und Feuchtigkeit aus.
Den Akku vor Hitze, Öl und Feuer schützen, damit er nicht beschädigt wird und keine Dämpfe und Elektrolytflüssigkeiten austreten können.
■ Den Akku nicht stoßen oder werfen.
Den Akku nicht verschmutzt oder nass benutzen. Vor Verwendung den Akku mit einem trockenen, sauberen Tuch reinigen und trocknen.
- Akku nicht öffnen, zerlegen oder zerkleinern. Es besteht Stromschlag- und Kurzschlussgefahr.
Dieser Akku darf nicht von unbefugten Personen benutzt werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder sie erhielten von ihr Anweisungen, wie der Akku zu benutzen ist. Unbefugte Personen sind z. B.:

• Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten
• Personen, die keine Erfahrung und/oder kein Wissen über den Akku besitzen.

- Kinder müssen beaufsichtigt und unterwiesen werden, damit sie nicht mit dem Akku spielen.

Den Akku nicht auf Dauer im Ladegerät belassen. Akku zur längeren Aufbewahrung aus dem Ladegerät entfernen.
Den Akku aus den betriebenen Geräten entfernen, wenn diese nicht benutzt werden.
Den unbenutzten Akku trocken und an einem abgeschlossenen Ort lagern. Vor Hitze und direkter Sonneneinstrahlung schützen. Unbefugte Personen und Kinder dürfen keinen Zugriff auf den Akku haben.

3.10.5 Sicherheitshinweise zum Ladegerät

Dieser Abschnitt nennt alle grundlegenden Sicherheits- und Warnhinweise, die bei der Benutzung des Ladegerätes zu beachten sind. Lesen Sie diese Hinweise!

Benutzen Sie das Gerät nur bestimmungsgemäß, d. h. zum Laden des vorgesehenen Akkus. Nur Original Akkus von AL-KO mit dem Ladegerät laden.
■ Vor jeder Nutzung das gesamte Gerät sowie insbesondere das Netzkabel und den Akkuschacht auf Beschädigungen prüfen. Das Gerät nur in einwandfreiem Zustand benutzen.
■ Betreiben Sie das Gerät nicht in explosions- und brandgefährdeten Umgebungen.
■ Betreiben Sie das Gerät nur in Innenräumen und setzen Sie es nicht Nässe und Feuchtigkeit aus.
Das Ladegerät immer auf eine gut belüftete und nicht brennbare Fläche stellen, weil es sich beim Ladevorgang erwärmt. Die Lüftungsschlitze freihalten und das Gerät nicht abdecken.
■ Vor dem Anschließen des Ladegerätes in Erfahrung bringen, ob die in den technischen Daten genannte Netzspannung verfügbar ist.
Das Netzkabel nur zum Anschließen des Ladegerätes verwenden, nicht zweckentfremden. Ladegerät nicht am Netzkabel tragen, und den Netzstecker nicht durch Ziehen am Netzkabel aus der Steckdose ziehen.
Das Netzkabel vor Hitze, Öl und scharfen Kanten schützen, damit es nicht beschädigt wird.
Ladegerät und Akku nicht verschmutzt oder nass benutzen. Vor Verwendung das Gerät und den Akku reinigen und trocknen.
Ladegerät und Akku nicht öffnen. Es besteht Stromschlag- und Kurzschlussgefahr.

■ Lassen Sie Ihr Gerät zu Ihrer Sicherheit nur von qualifiziertem Fachpersonal und mit Original-Ersatzteilen reparieren.
Dieses Gerät darf nicht von unbefugten Personen benutzt werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder sie erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Unbefugte Personen sind z. B.:
- Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten
■ Personen, die keine Erfahrung und/oder kein Wissen über das Gerät besitzen.
- Kinder müssen beaufsichtigt und unterwiesen werden, damit sie nicht mit dem Gerät spielen.
■ Unbenutzte Geräte trocken und an einem abgeschlossenen Ort lagern. Unbefugte Personen und Kinder dürfen keinen Zugriff auf das Gerät haben.

4 MONTAGE

WARNUNG!

Gefahr schwerer Verletzungen

Wenn ein unvollständig montierter Hochentaster benutzt wird, können schwere Verletzungen hervorgerufen werden.

Benutzen Sie den Hochentaster erst, wenn er vollständig montiert wurde.
Führen Sie vor jeder Benutzung eine Sichtkontrolle durch, um zu prüfen, ob der Hochentaster vollständig ist und keine beschädigten, abgenutzten oder lockeren Bauteile enthält. Sicherheits- und Schutzeinrichtungen müssen intakt sein.

VORSICHT!

Gefahr von Schnittwunden.

Die scharfen Kanten der Sägekette können bei der Montage Schnittwunden verursachen.

■ Entfernen Sie vor der Montage den Akku.
■ Tragen Sie bei der Montage der Sägekette und der Führungsschiene Sicherheitshandschuhe.

4.1 Hochentasteraufsatz montieren (01 - 02)

1. Kupplung (01/2) auf Teleskopstiel (01/3) stecken und diese in den Hochentasterkopf (01/1) bis zum Anschlag schieben (01/a).
2. Kupplung (02/1) bis zum Anschlag in Richtung des Hochentasterkopfs (02/2) schrauben (02/a).

4.2 Teleskopstiel verlängern/verkürzen (03)

Der Teleskopstiel (03/1) ist stufenlos verstellbar. Dadurch kann die Länge so angepasst werden, wie es für die Arbeit erforderlich ist.

1. Klemmschraube (03/2) aufdrehen (03/a), bis die Klemmung freigegeben ist.
2. Teleskopstiel verschieben, bis die gewünschte Länge eingestellt ist (03/b)
3. Klemmschraube festdrehen.

4.3 Führungsschiene und Sägekette montieren (04 – 08)

VORSICHT!

Verletzungsgefahr an der Sägekette

Die Schneidkanten der Sägekette sind sehr scharf, sodass es beim Hantieren mit der Sägekette zu Schnittverletzungen kommen kann. Beachten Sie vor allen Arbeiten mit der Sägekette:

■ Schalten Sie das Gerät aus und entfernen Sie den Akku.
■ Tragen Sie Sicherheitshandschuhe.

1. Befestigungsschraube (04/1) der Kettenradabdeckung (04/2) lösen (04/a). Befestigungsschraube und Kettenradabdeckung abnehmen.
2. Kettenspannschraube (05/1) mit dem Schraubendreher am Inbusschlüssel lösen. Kettenspannschraube solange drehen, bis sich der Kettenspannzapfen (05/2) am hinteren Gewindeende befindet (05/a).
3. Sägekette einlegen:

■ Die Schneidzähne (06/1) der Sägekette (06/2), die oben auf der Führungsschiene liegen sollen, zur Führungsschienenspitze (06/3) ausrichten (06/a).

Hinweis: Auf richtig montierte Kette achten!

Sägekette in die Nut (06/4) der Führungsschiene einlegen und vollständig um die Führungsschiene herumführen.

1. Führungsschiene samt aufgelegter Sägekette in das geöffnete Gehäuse legen:

Sägekette (07/1) um das Antriebskettenrad (07/2) herumlegen.
Führungsschiene (07/3) so ausrichten, dass die beiden Führungszapfen (07/4) in das Langloch (07/5) der Führungsschiene eingreifen.
Führungsschiene so ausrichten, dass der Kettenspannzapfen (07/6) in eine der beiden Kettenspannbohrungen (07/7) eingreift.
Sägekette so ausrichten, dass sie in der Nut der Führungsschiene und am Antriebskettenrad anliegt.

1. Kettenradabdeckung (08/1) auflegen und Befestigungsschraube (08/2) einstecken und festziehen (08/a).
2. Sägekette spannen (siehe Kapitel 4.4 "Sägekette spannen und entspannen (09)", Seite 18).

4.4 Sägekette spannen und entspannen (09)

1. Sägekette spannen, dabei den Schraubendreher am Inbusschlüssel benutzen:

Sägekette spannen: Kettenspannschraube (09/1) im Uhrzeigersinn drehen (09/a).
Sägekette entspannen: Kettenspannschraube entgegen des Uhrzeigersinns drehen (09/b).

1. Kettenspannung kontrollieren (siehe Kapitel 8.1 "Kettenspannung kontrollieren", Seite 20). Ggf. vorhergehenden Schritt wiederholen.

4.5 Sägekettenöl einfüllen (10)

Im Gerät befindet sich bei Lieferung kein Sägekettenöl!

ACHTUNG!

Gefahr von Geräteschäden

Die Benutzung des Gerätes ohne Sägekettenöl führt zur Beschädigung der Sägekette und der Führungsschiene.

■ Betreiben Sie das Gerät nie ohne Sägekettenöl.
- Füllen Sie vor Arbeitsbeginn Sägekettenöl in den Öltank ein und kontrollieren Sie den Ölstand während der Arbeit.
■ Prüfen Sie mindestens vor jedem Arbeitsbeginn, ob die Kettenschmierung funktioniert.

Lebensdauer und Schnittleistung der Sägekette hängen von der optimalen Schmierung ab. Während des Betriebs wird die Sägekette automatisch mit Öl benetzt.

ACHTUNG!

Gefahr von Geräteschäden

Die Verwendung von Altöl für die Ketten- schmierung führt aufgrund des darin enthaltenen metallischen Abriebs zu vorzeitigem Verschleiß von Führungsschiene und Sägekette. Zudem entfällt die Gewährleistung des Herstellers.

■ Verwenden Sie niemals Altöl, sondern nur biologisch abbaubares Sägekettenöl.

ACHTUNG!

Gefahr von Umweltschäden

Die Verwendung von mineralischem Öl für die Kettenschmierung führt zu gravierenden Umweltschäden.

■ Verwenden Sie niemals mineralisches Öl, sondern nur biologisch abbaubares Sägekettenöl.

Prüfen Sie vor jedem Arbeitsbeginn und bei je- dem Akkuwechsel den Ölstand und füllen Sie Sä- gekettenöl nach, falls nötig:

1. Ölstand im Sichtfenster (10/1) des Öltanks kontrollieren. Es muss immer Öl zu sehen sein. Der minimale und der maximale Öl-stand dürfen nicht überschritten werden.
2. Hochentaster waagerecht auf eine feste Unterlage stellen und halten.
3. Gerät um den Öltankverschluss (10/2) herum reinigen.
4. Öltankverschluss abschrauben.

HINWEIS

Zum leichteren Befüllen einen Trichter verwenden.
Es darf kein Schmutz in den Öltank gelangen.

1. Öltank mit biologisch abbaubarem Sägekettenöl befüllen. Dabei im Sichtfenster des Öltanks den Ölstand kontrollieren. Nicht überlaufen lassen!
2. Öltankverschluss wieder zuschrauben.

4.6 Tragegurt am Gerät anbringen (19)

Der mitgelieferte Tragegurt überträgt die Last auf Ihren Oberkörper.

1. Tragegurt (19/2) über die Schulter hängen.
2. Karabinerhaken des Tragegurts in die Öse (19/1) am Gerät einhängen.
3. Durch Verschieben der Schnalle die Länge des Tragegurts so anpassen, dass Sie das Gerät bequem tragen können.
4. Einige Arbeitsbewegungen mit ausgeschaltetem Gerät ausführen, um die Länge des Tragegurts zu testen. Länge des Tragegurts anpassen, falls nötig.

5 INBETRIEBNAHME

5.1 Akku laden

Der Akku ist teilgeladen. Den Akku vor dem ersten Gebrauch vollständig aufladen. Der Akku kann in jedem beliebigen Ladezustand geladen werden. Eine Unterbrechung des Ladens schadet dem Akku nicht.

HINWEIS

Für detaillierte Informationen die separaten Betriebsanleitungen zum Akku und zum Ladegerät beachten.

5.2 Akku einsetzen und herausziehen (11)

Akku einsetzen (11/a)

1. Akku (11/1) in den Akkuschacht (11/2) einschieben, bis er einrastet.

Akku herausziehen (11/b)

1. Entriegelungstaste (11/3) am Akku (11/1) drücken und gedrückt halten.
2. Akku herausziehen.

6 BEDIENUNG

VORSICHT!

Verbrennungsgefahr

Das Getriebegehäuse wird während des Betriebs heiß.

■ Getriebegehäuse nicht berühren.

6.1 Gerät ein- und ausschalten (12)

Gerät einschalten

1. Gerät in Arbeitsposition bringen.

2. Entsperrknopf (12/1) am Basisgerät drücken und gedrückt halten (12/a).

3. Ein-/Aus-Schalter (12/2) drücken und gedrückt halten.

4. Entsperrknopf loslassen. Es ist nicht nötig, den Entsperrknopf nach dem Start des Geräts gedrückt zu halten. Der Entsperrknopf soll ein versehentliches Starten des Geräts verhindern.

Gerät ausschalten

1. Ein-/Aus-Schalter (12/2) loslassen.

7 ARBEITSVERHALTEN UND ARBEITSTECHNIK (14 – 18)

WARNUNG!

Erhöhte Sturzgefahr

Es besteht erhöhte Sturzgefahr, wenn die Arbeit von einer erhöhten Position aus (z. B. Leiter) vorgenommen wird.

Arbeiten Sie mit dem Gerät immer vom Boden aus und achten Sie dabei darauf, dass Sie sicher stehen.
■ Beachten Sie die Sicherheitshinweise.

■ Stehen Sie so, dass der Schnitt möglichst im Winkel von 90° zum Ast ausgeführt werden kann (14/a).
Dicke Äste in Abschnitten absägen, damit Sie eine bessere Kontrolle über den Aufschlagplatz haben (15/1).
- Niemals in den Wulst am Astansatz sägen, um die Wundheilung zu verbessern und Fäulnis zu vermeiden (16).
Mit der Baumanschlagkralle (17/1) den Hochentaster beim Sägen gegen den Ast (17/2) drücken (17/a), um ihn am Ast zu stabilisieren.
Einen Entlastungsschnitt (18/a) auf der Astunterseite machen, bevor der Ast abgesägt wird (18/b). So lassen sich das Abreißen der Rinde sowie schwer heilende Schäden am Baum verhindern. Der Entlastungsschnitt soll nicht tiefer als 1/3 der Astdicke sein, um ein Festklemmen des Hochentasters zu vermeiden.
Den Hochentaster immer mit rotierender Sägekette aus dem Ast herausziehen, damit er nicht eingeklemmt wird.

8 WARTUNG UND PFLEGE

WARNUNG!

Gefahr von Schnittverletzungen

Gefahr von Schnittverletzungen beim Hineingreifen in scharfkantige und sich bewegende Geräteteile sowie in Schneidwerkzeuge.

Schalten Sie vor Wartungs-, Pflege- und Reinigungsarbeiten immer das Gerät aus. Entfernen Sie den Akku.
■ Tragen Sie bei Wartungs-, Pflege- und Reinigungsarbeiten immer Schutzhandschuhe.

8.1 Kettenspannung kontrollieren

VORSICHT!

Verletzungsgefahr an der Sägekette

Die Schneidkanten der Sägekette sind sehr scharf, sodass es beim Hantieren mit der Sägekette zu Schnittverletzungen kommen kann. Beachten Sie vor allen Arbeiten mit der Sägekette:

■ Schalten Sie das Gerät aus und entfernen Sie den Akku.
■ Tragen Sie Sicherheitshandschuhe.

Die Kettenspannung häufig kontrollieren, da sich neue Sägeketten längen.

1. Sägekette von Hand etwas durchziehen und dabei kontrollieren:

Im kalten Zustand: Die Sägekette ist richtig gespannt, wenn sie sich in der Mitte der Führungsschiene um ca. 3 – 4 mm anheben und von Hand leicht durchziehen lässt. Bei Betriebstemperatur längt sich die Sägekette und hängt durch.
Die Treibglieder der Sägekette dürfen nicht aus der Rille an der Unterseite der Führungsschiene heraustreten – die Sägekette könnte sonst abspringen.

1. Falls erforderlich, die Sägekette nachspannen (siehe Kapitel 4.4 "Sägekette spannen und entspannen (09)", Seite 18).

8.2 Kettenschmierung prüfen

Die Funktion der automatischen Kettenschmierung prüfen, indem Sie den Hochentaster einschalten und ihn mit der Spitze in Richtung eines Kartons oder Papiers auf dem Boden halten.

ACHTUNG!

Gefahr von Geräteschäden

Bodenberührung führt unweigerlich zum Abstumpfen der Sägekette.

Berühren Sie mit der Kette nicht den Boden und halten Sie einen Sicherheitsabstand von 20 cm ein!

1. Gerät einschalten.
2. Führungsschienenspitze in Richtung eines Kartons oder Papiers auf dem Boden halten.

Zeigt sich eine zunehmende Ölspur, arbeitet die Kettenschmierung einwandfrei.
Zeigt sich trotz vollem Öltank keine Ölspur: Die Öleintrittsbohrung im Gerät und die Nut der Führungsschiene reinigen (Führungsschiene reinigen).

Sollte dies nicht zum Erfolg führen, wenden Sie sich bitte an unseren Kundendienst.

8.3 Sägekette und Führungsschiene

8.3.1 Sägekette und Führungsschiene austauschen

Sägekette und Führungsschiene austauschen

Sägekette und Führungsschiene sind großem Verschleiß ausgesetzt. Wechseln Sie Sägekette und Führungsschiene umgehend aus, wenn die einwandfreie Funktion nicht gewährleistet ist.

8.3.2 Führungsschiene wenden

Zur Vermeidung einer einseitigen Abnutzung der Führungsschiene, diese bei jedem Kettenwechsel wenden.

8.3.3 Sägekette schärfen

VORSICHT!

Verletzungsgefahr durch Rückschlag

Beschädigte oder falsch geschärfte Sägeketten erhöhen die Rückschlaggefahr! Verletzungen können die Folge sein.

Säubern Sie die Sägekette regelmäßig.
■ Prüfen Sie die Sägekette regelmäßig auf Beschädigungen und tauschen Sie sie aus, wenn nötig.
■ Wenn Sie mit dem Schärfen einer Sägekette nicht vertraut sind: Wenden Sie sich an den Kundendienst.

Die Sägekette muss in folgenden Fällen geschärft werden:

Es wird anstatt Sägespänen nur noch Holzstaub ausgeworfen.
■ Der Hochentaster muss während des Entastens durch das Holz gedrückt werden.

Für den unerfahrenen Benutzer: Lassen Sie die Sägekette von einem Fachmann/Kundendienst schärfen. Falls Sie die Sägekette selbst schärfen, beachten Sie die folgenden Werte. Zubehör erhalten Sie im Fachhandel.

Kettentyp Feilendurch-messer		Kopfwinkel Unterschnitt-winkel		Kopfneigungs-winkel (55°)	Tiefenmaß
		Drehwinkel des Werk-zeugs	Neigungswin-kel des Werk-zeugs	Seitenwinkel
Oregon 91P033X	5/32" 30° 0° 80° 0,025"

Kettentyp Feilendurch-

messer

Kopfwinkel Unterschnitt-

winkel

Kopfneigungs-

winkel (55°)

Tiefenmaß

Tiefenmaß Feile

HINWEIS

Nehmen Sie beim Schärfen wenig Material ab!

Zum Schärfen Ihrer Sägekette empfehlen wir ein Kettenschärfgerät.

8.3.4 Führungsschiene reinigen

1. Führungsschiene und Nut der Führungsschiene, sowie die Ölaustrittsöffnungen regelmäßig reinigen.
2. Den Grat, der sich durch die Sägekette an der Führungsschiene gebildet hat, mit einer Flachfeile entfernen.

9 LAGERUNG

Nach jedem Gebrauch das Gerät gründlich reinigen und – falls vorhanden – alle Schutzabdeckungen anbringen. Gerät an einem trockenen, abschließbaren Platz und außerhalb der Reichweite von Kindern aufbewahren.

Vor Betriebspausen, die länger als 30 Tage dauern, folgende Arbeiten durchführen:

1. Öltank für das Sägekettenöl entleeren.
2. Sägekette und Führungsschiene abnehmen, reinigen und mit Rostschutzöl einsprühen.
3. Gerät gründlich reinigen und in einem trockenen Raum aufbewahren.

ACHTUNG!

Gefahr von Geräteschäden

Eingetrocknetes/verklebtes Sägekettenöl schädigt bei längerer Lagerung ölführende Bauteile.

Das Sägekettenöl vor längerer Lagerung aus dem Gerät entfernen.

HINWEIS

Die Nennenergie des Akkus/der Akkus beträgt weniger als 100 Wh. Beachten Sie deshalb die nachfolgenden Transporthinweise!

Der enthaltene Li-Ion Akku unterliegt dem Gefahrgutrecht, kann jedoch unter vereinfachten Bedingungen transportiert werden:

Durch den privaten Benutzer kann der unbeschädigte Akku ohne weitere Auflagen auf der Straße transportiert werden, sofern dieser einzelhandelsgerecht verpackt ist und der Transport Privatzwecken dient. Die Gewichtsobergrenzen für einzeln versendete Akkus sind zu beachten:

- max. 30 kg Gesamtgewicht je Paket beim Transport auf Straße, Schiene und Wasser - keine Gewichtsobergrenze beim Lufttransport, aber max. 2 Stück je Paket

■ Bei Vermutung einer Beschädigung des Akkus (z. B. durch Herunterfallen des Geräts) ist der Transport unzulässig.
Gewerbliche Nutzer, welche den Transport in Verbindung mit ihrer Haupttätigkeit durchführen (z. B. Lieferungen von und zu Baustellen oder Vorführungen), können diese Vereinfachung ebenfalls in Anspruch nehmen.

In beiden o. g. Fällen müssen zwingend Vorkehrungen getroffen werden, um ein Freiwerden des Inhalts zu verhindern. In anderen Fällen sind die Vorschriften des Gefahrgutrechts zwingend einzuhalten! Bei Nichtbeachtung drohen dem Absender und ggf. dem Beförderer empfindliche Strafen.

10 TRANSPORT

Führen Sie vor dem Transport folgende Maßnahmen durch:

1. Gerät ausschalten.
2. Akku aus dem Gerät entfernen.
3. Akku vorschriftsgemäß verpacken (s. u.).

Weitere Hinweise zu Beförderung und Versand

■ Transportieren bzw. Versenden Sie Lithium-Ionen Akkus nur im unbeschädigtem Zustand!
Sichern Sie das Gerät so, dass eine unbeabsichtigte Inbetriebnahme während der Beförderung verhindert wird.
Sichern Sie das Gerät durch eine starke Außenverpackung (Versandkarton). Verwenden Sie möglichst die Originalverpackung des Herstellers.
■ Stellen Sie die korrekte Kennzeichnung und Dokumentation der Sendung beim Transport bzw. Versand (z. B. durch Paketdienst oder Spedition) sicher:

Beim Transport auf Straße, Schiene und Wasser muss auf der Verpackung ein Warnaufkleber angebracht sein, wenn der Akku/die Akkus dem Gerät beigelegt sind. Wenn der Akku/die Akkus in das Gerät eingesetzt bzw. eingebaut sind, ist kein Warnaufkleber notwendig, weil die Außenverpackung/Originalverpackung bereits bestimmten Vorschriften entsprechen muss.

Beim Lufttransport muss in jedem Fall ein Warnaufkleber auf der Verpackung angebracht sein. Die Gewichtsobergrenzen für zusammen mit dem Gerät versendete Akkus sind zu beachten: max. 5 kg Akkugewicht je Paket und max. 2 Stück je Paket, wenn der Akku/die Akkus dem Gerät beigelegt sind.

■ Informieren Sie sich vorab, ob ein Transport mit dem von Ihnen gewählten Dienstleister möglich ist, und zeigen Sie ihre Sendung an.

Wir empfehlen Ihnen die Hinzuziehung eines Gefahrgut-Fachmanns zur Vorbereitung des Versands. Bitte beachten Sie auch eventuelle weiterführende nationale Vorschriften.

11 ENTSORGUNG

Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG)

• Elektro- und Elektronik-Altgeräte gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!
• Altbatterien oder -akkus, welche nicht fest im Altgerät verbaut sind, müssen vor der Abgabe entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.
  Besitzer bzw. Nutzer von Elektro- und Elektronikgeräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpflichtet.
  Der Endnutzer trägt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!

Das Symbol der durchgestrichenen Mülltonne bedeutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen. Elektro- und Elektronikaltgeräte können bei folgenden Stellen unentgeltlich abgegeben werden:

■ Öffentlich-rechtliche Entsorgungs- bzw. Sammelstellen (z. B. kommunale Bauhöfe)
■ Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme verpflichtet sind oder diese freiwillig anbieten.

Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und verkauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten.

Hinweise zum Batteriegesetz (BattG)

• Altbatterien und -akkus gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!
  Zur sicheren Entnahme von Batterien oder Akkus aus dem Elektrogerät und für Informationen über deren Typ bzw. chemisches System beachten Sie die weiteren Angaben innerhalb der Bedienungs- bzw. Montageanleitung.
  Besitzer bzw. Nutzer von Batterien und Akkus sind nach deren Gebrauch gesetzlich zur Rückgabe verpflichtet. Die Rückgabe beschränkt sich auf die Abgabe von haushaltsüblichen Mengen.

Altbatterien können Schadstoffe oder Schwermetalle enthalten, die der Umwelt und der Gesundheit Schaden zufügen können. Eine Verwertung der Altbatterien und Nutzung der darin enthaltenen Ressourcen trägt zum Schutz dieser beiden wichtigen Güter bei.

Das Symbol der durchgestrichenen Mülltonne bedeutet, dass Batterien und Akkus nicht über den Hausmüll entsorgt werden dürfen.

Befinden sich zudem die Zeichen Hg, Cd oder Pb unterhalb der Mülltonne, so steht dies für Folgendes:

■ Hg: Batterie enthält mehr als 0,0005 % Quecksilber
Cd: Batterie enthält mehr als 0,002 % Cadmium
■ Pb: Batterie enthält mehr als 0,004 % Blei

Akkus und Batterien können bei folgenden Stellen unentgeltlich abgeben werden:

■ Öffentlich-rechtliche Entsorgungs- bzw. Sammelstellen (z. B. kommunale Bauhöfe)
■ Verkaufsstellen von Batterien und Akkus
Rücknahmestellen des gemeinsamen Rücknahmesystems für Geräte-Altbatterien
Rücknahmestelle des Herstellers (falls nicht Mitglied des gemeinsamen Rücknahmesystems)

Diese Aussagen sind nur gültig für Akkus und Batterien, die in den Ländern der Europäischen Union verkauft werden und die der Europäischen Richtlinie 2006/66/EG unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Akkus und Batterien gelten.

12 KUNDENDIENST/SERVICE

Bei Fragen zu Garantie, Reparatur oder Ersatzteilen wenden Sie sich bitte an Ihre nächstgelegene AL-KO Servicestelle.

Diese finden Sie im Internet unter folgender Adresse:

13 HILFE BEI STÖRUNGEN

VORSICHT!

Verletzungsgefahr

Scharfkantige und sich bewegende Geräteteile können zu Verletzungen führen.

■ Tragen Sie bei Wartungs-, Pflege- und Reinigungsarbeiten immer Schutzhandschuhe!

Störung Ursache Beseitigung

Motor läuft nicht.	Akku ist leer.	Akku laden.
	Akku fehlt oder Akku sitzt nicht richtig.	Akku richtig einsetzen.
	Stromversorgung ist unterbrochen.	■ Akku entfernen. ■ Steckkontakte reinigen. ■ Akku wieder einsetzen.
Motor läuft mit Unterbrechungen	Ein-/Aus-Schalter ist defekt.	AL-KO Service-stelle aufsuchen.

Störung Ursache Beseitigung

Führungs-schiene und Sägekette laufen heiß. Rauchent-wicklung.	Sägekette ist zu straff ge-spannt.	Kettenspannung kontrollieren. Sägekette nach-spannen.
	Öltank ist leer.	Sägekettenöl nachfüllen.
	Öleintritts-bohrung und/oder Nut der Füh-rungsschie-ne sind ver-schmutzt.	Öleintrittsboh-rung und Nut der Führung-schiene reini-gen.
Motor läuft, aber Säge-kette bewegt sich nicht.	Sägekette ist zu straff ge-spannt.	Kettenspannung kontrollieren. Sägekette nach-spannen.
	Gerätefehler AL-KO Service-stelle aufsu-chen.
Anstatt Säge-spänen wird nur noch Holzstaub ausgeworfen. Hochentaster muss durch das Holz ge-drückt wer-den.	Sägekette ist stumpf.	Sägekette schärfen oder AL-KO Service-stelle aufsu-chen.
Gerät vibriert ungewöhn-lich.	Gerätefehler AL-KO Service-stelle aufsu-chen.
Akku-Betriebszeit fällt deutlich ab.	Lebensdau-er des Akkus ist abgelau-fen.	Akku ersetzen. Nur Original-Zu-behör vom Her-steller verwen-den.

Störung Ursache Beseitigung

Akku lässt sich nicht la-den.	Akkukontakte sind ver-schmutzt.	AL-KO Service-stelle aufsu-chen.
	Akku oder Ladegerät sind defekt.	Akku oder Lade-gerät ersetzen.Nur Original-Zu-behör vom Her-steller verwen-den.
	Akku ist zu heiß.	Akku abkühlen lassen.

HINWEIS

Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder nicht selbst behoben werden können, an unseren Kunden-dienst wenden.

14 GARANTIE

Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjährungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde.

Unsere Garantiezusage gilt nur bei:

■ Beachten dieser Betriebsanleitung
Sachgemäßer Behandlung
■ Verwenden von Original-Ersatzteilen

Die Garantie erlischt bei:

■ Eigenmächtigen Reparaturversuchen
■ Eigenmächtigen technischen Veränderungen
Nicht bestimmungsgemäßer Verwendung

Von der Garantie ausgeschlossen sind:

Lackschäden, die auf normale Abnutzung zurückzuführen sind
■ Verschleißteile, die auf der Ersatzteilkarte mit Rahmen xxxxxx (x) gekennzeichnet sind

Die Garantiezeit beginnt mit dem Kauf durch den ersten Endabnehmer. Maßgebend ist das Datum auf dem Kaufbeleg. Wenden Sie sich bitte mit dieser Erklärung und dem Original-Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. Die gesetzlichen Mängelansprüche des Käufers gegenüber dem Verkäufer bleiben durch diese Erklärung unberührt.

15 EG-KONFORMITÄTSERKLÄRUNG

Wir erklären hiermit, dass dieses Produkt in der auf dem Markt vertriebenen Form die Anforderungen der harmonisierten EU-Richtlinien, der EU-Sicherheitsstandards und die produktspezifischen Standards erfüllt.

Produkt

Akku-Hochentaster

Seriennummer

G4990012

Typ

CSA 2020

Schallleistungspegel

EN ISO 3744

gemessen / garantiert

90,4 dB(A) / 92 dB(A)

Hersteller

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 Kötz

EU-Richtlinien

2006/42/EG

2014/30/EU

2000/14/EG

2011/65/EU

Konformitätsbewertung

2000/14/EG Anhang V

Dokumentations-Bevollmächtigter

Andreas Hedrich

Ichenhauser Str. 14

D-89359 Kötz

Harmonisierte Normen

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:2015

Kötz, 01.08.2017

Wolfgang Hergeth

Managing Director

TRANSLATION OF THE ORIGINAL INSTRUCTIONS FOR USE Contents

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 Kötz

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 Kötz

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 Kötz

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 Kötz

AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz

Директиви ЄС

2006/42/€C

2014/30/€C

2000/14/€C

2011/65/€C
