CSA 2020 - Sav AL-KO - Gratis brugsanvisning og manual

Mærke	AL-KO
Model	CSA 2020
Produkttype	Batteridrevet grenbeskærer (stangsav)
Strømforsyning	Lithium-ion batteri B50 Li (medfølger ikke), oplader C30 Li eller TC30 Li anbefales
Batteriets mærkespænding	36 V (estimat)
Sværdlængde	Ca. 25 cm (ikke specificeret)
Kædetype	Oregon 91P033X
Garanteret lydeffektniveau	92 dB(A)
Målt lydeffektniveau	90,4 dB(A)
Kædeolie type	Biologisk nedbrydelig kædeolie
Olietankkapacitet	Ikke specificeret
Hovedfunktioner	Beskæring af træer fra jorden, skæring af grene
Medfølgende dele	Brugsanvisning, sele, unbrakonøgle/skruetrækker, beskyttelsesdæksel
Garanti	Lovpligtig i henhold til købslandet
Regelmæssig vedligeholdelse	Kontroller kædespænding, smøring, rengør sværdets skinne, slib om nødvendigt
Sikkerhed	Brug handsker, beskyttelsesbriller, hjelm, sikkerhedssko; overhold 10 m afstand til elledninger; må ikke bruges i regnvejr
Korrekt brug	Beskæring af stabile træer og buske fra jorden, stående på stabilt underlag
Opbevaring	Tørt, aflåst, utilgængeligt for børn; tøm olie ved opbevaring >30 dage

Ofte stillede spørgsmål - CSA 2020 AL-KO

Hvilket batteri bruges til CSA 2020?

Grenbeskæreren er beregnet til lithium-ion batteri B50 Li (ref. 113559), medfølger ikke. Brug udelukkende dette batteri.

Hvordan tænder jeg apparatet?

Tryk først på oplåsningsknappen (14) på basenheden, og hold derefter tænd/sluk-knappen (13) nede. Slip oplåsningsknappen efter start.

Hvorfor bliver kæden varm og ryger?

Det kan skyldes en for stram kæde eller tom olietank. Kontroller spænding og olieniveau. Hvis problemet fortsætter, rengør olieudløbet og sværdets rille.

Hvordan strammer jeg skærekæden?

Brug skruetrækkeren på unbrakonøglen til at dreje kædehjulsskruen (09/1): med uret for at stramme, mod uret for at løsne. Kæden skal kunne løftes 3-4 mm midt på sværdet, når den er kold.

Hvilken olie skal jeg bruge til kæden?

Brug udelukkende biologisk nedbrydelig kædeolie. Brug aldrig brugt eller mineralsk olie, da det vil beskadige apparatet og skade miljøet.

Kan jeg bruge grenbeskæreren på en stige?

Nej, apparatet må kun bruges fra jorden i en stabil position. Brug på en stige øger risikoen for fald og alvorlig personskade.

Hvilken sikkerhedsafstand skal jeg overholde til elledninger?

Overhold en minimumsafstand på 10 meter til luftledninger for at undgå risiko for elektrisk stød.

Hvordan opbevarer jeg apparatet i mere end 30 dage?

Tøm olietanken, fjern kæden og sværdet, rengør dem og smør dem med rustbeskyttelsesolie. Opbevar apparatet på et tørt og aflåst sted, utilgængeligt for børn.

Hvordan udskifter jeg skærekæden?

Løsn skruen på kædehjulsdækslet, fjern dækslet, løsn kædehjulsskruen. Sæt den nye kæde i sværdets rille med skæretænderne pegende opad, genmontér dækslet og stram kæden. Brug beskyttelseshandsker.

Hvad gør jeg, hvis motoren ikke starter?

Kontroller, om batteriet er opladet og korrekt indsat. Rengør kontaktfladerne om nødvendigt. Hvis problemet fortsætter, kan kontakten være defekt; kontakt AL-KO kundeservice.

BRUGSANVISNING CSA 2020 AL-KO

1 Om denne brugsanvisning.... 231

2.2 Symboler på apparatet 231

2.3 Sikkerheds- og beskyttelsesanordninger 232

2.4 Tilsigtet brug.... 232

2.5 Forudsigelig forkert brug 232

2.6 Restfarer 232

2.7 Produktoversigt 232

3 Sikkerhed 233

3.1 Generelle sikkerhedsanvisninger ved elværktøjer 233

3.2 Elektrisk sikkerhed 233

3.3 Personsikkerhed.... 233

3.4 Brug og håndtering af elværktøjet 233

3.5 Arbejdspladssikkerhed 234

3.6 Brug og håndtering af det batteridrevne redskab 234

3.7 Service 234

3.8 Sikkerhedsanvisninger for kædesave (EN 60745 del 2-13) 234

3.9 Årsager til tilbageslag og hvordan det undgås (EN 60745 del 2-13).... 235

3.10 Sikkerhedsanvisninger for stangafgrener 235

3.10.1 Arbejdsanvisninger (13) 235

3.10.2 Vibrationsbelastning 236

3.10.3 Larmbelastning 236

3.10.4 Sikkerhedsanvisninger for batteriet 237

3.10.5 Sikkerhedsanvisninger for oplader 237

4 Montering.... 238

4.1 Montering af stangafgrenerdelen (01 - 02).... 238

4.2 Forlængelse/forkortelse af teleskopstang (03) 238

4.3 Montering af styreskinne og savkæde (04 – 08) 238

4.4 Stramning og løsnen af savkæden (09) 239

4.5 Påfyldning af savkædeolie (10) 239

5.1 Opladning af batteri 239

5.2 Sæt batteriet i eller træk det ud (11).... 239

6 Betjening 240

6.1 Tænd og sluk for apparatet (12).... 240

7 Arbejdsmåde og arbejdsteknik (14 – 18)....240

8.1 Kontrol af kædestramningen 240
8.2 Kontroller kædesmøring 241
8.3 Savkæde og styreskinne 241

8.3.1 Udskift savkæde og styreskinne.... 241
8.3.2 Vend styreskinnen 241
8.3.3 Slibning af savkæden 241
8.3.4 Rengøring af styreskinnen 242

9 Opbevaring 242
10 Transport 242
11 Bortskaffelse 243
12 Kundeservice/service.... 244
13 Hjælp ved forstyrrelser.... 244
14 Garanti 245
15 EC-overensstemmelseserklæring.... 245

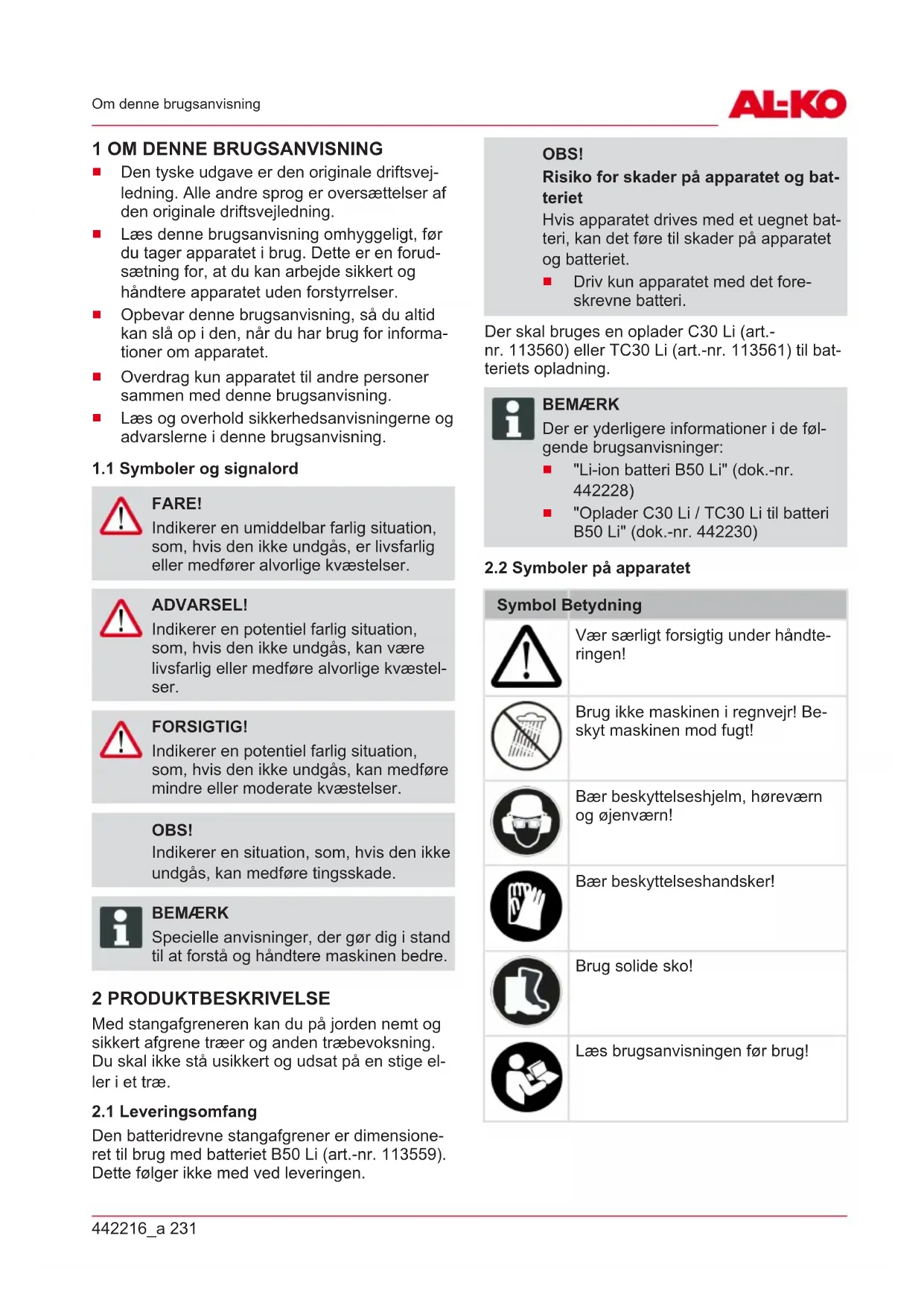

1 OM DENNE BRUGSANVISNING

Den tyske udgave er den originale driftsvejledning. Alle andre sprog er oversættelser af den originale driftsvejledning.
Læs denne brugsanvisning omhyggeligt, før du tager apparatet i brug. Dette er en forudsætning for, at du kan arbejde sikkert og håndtere apparatet uden forstyrrelser.
- Opbevar denne brugsanvisning, så du altid kan slå op i den, när du har brug for informationer om apparatet.
■ Overdrag kun apparatet til andre personer sammen med denne brugsanvisning.
Læs og overhold sikkerhedsanvisningerne og advarslerne i denne brugsanvisning.

Indikerer en umiddelbar farlig situation, som, hvis den ikke undgås, er livsfarlig eller medfører alvorlige kvæstelser.

ADVARSEL!

Indikerer en potentiel farlig situation, som, hvis den ikke undgås, kan være livsfarlig eller medføre alvorlige kvæstelser.

FORSIGTIG!

Indikerer en potentiel farlig situation, som, hvis den ikke undgås, kan medføre mindre eller moderate kvæstelser.

OBS!

Indikerer en situation, som, hvis den ikke undgås, kan medføre tingsskade.

BEMÆRK

Specielle anvisninger, der gør dig i stand til at forstå og håndtere maskinen bedre.

2 PRODUKTBESKRIVELSE

Med stangafgreneren kan du på jorden nemt og sikkert afgrene træer og anden træbevoksning. Du skal ikke stå usikkert og udsat på en stige eller i et træ.

2.1 Leveringsomfang

Den batteridrevne stangafgrener er dimensioneret til brug med batteriet B50 Li (art.-nr. 113559). Dette følger ikke med ved leveringen.

OBS!

Risiko for skader på apparatet og batteriet

Hvis apparatet drives med et uegnet batteri, kan det føre til skader på apparatet og batteriet.

Der er yderligere informationer i de følgende brugsanvisninger:

■ "Li-ion batteri B50 Li" (dok.-nr. 442228)
■ "Oplader C30 Li / TC30 Li til batteri B50 Li" (dok.-nr. 442230)

2.2 Symboler på apparatet

Symbol Betydning

	Vær særligt forsigtig under håndte- ringen!
	Brug ikke maskinen i regnvejr! Be- skyt maskinen mod fugt!
	Bær beskyttelseshjelm, høreværn og øjenværn!
	Bær beskyttelseshandsker!
	Brug solide sko!
	Læs brugsanvisningen før brug!

Symbol Betydning

Overhold en afstand på 10 m til strømførende kabler!

2.3 Sikkerheds- og beskyttelsesanordninger

Beskyttelsesafdækningen skal sættes på styreskinnen og savkæden før en transport for at undgå kvæstelser på personer eller tingsskader.

2.4 Tilsigtet brug

Stangafgreneren er dimensioneret til at afgrene træer eller anden træbevoksning stående på jorden. Brugeren skal stå stabilt på jorden (13).

Der må kun miljøvenlig biologisk nedbrydelig savkædeolie.

Enhver anden anvendelse end den her beskrevne eller en anvendelse, der går ud over den beskrevne, anses for at være i strid med forskrifterne.

Stangafgreneren må ikke bruges erhvervsmæssigt.

2.5 Forudsigelig forkert brug

Skær ikke grene over, som er direkte over eller i en spids vinkel for brugeren eller andre personer.
■ Apparatet må ikke bruges, hvis du står på en stige.
Brug kun et forlængerrør, selv når der er flere forlængerrør til rådighed.
■ Brug ikke spildolie eller mineralsk olie.
Brug ikke apparatet i eksplosive områder.

2.6 Restfarer

Der er altid en vis restrisiko mulig, som ikke kan udelukkes, selv ved korrekt brug. Apparatets art og udførelse kan medføre følgende mulige farer alt efter brugen:

■ Kontakt med omkringflyvende savspån og oliestøv
- Indånding af savspånpartikler og oliestøv
Kvæstelser på grund af savkædedele, der slynges rundt
■ Snitsår på savkæden

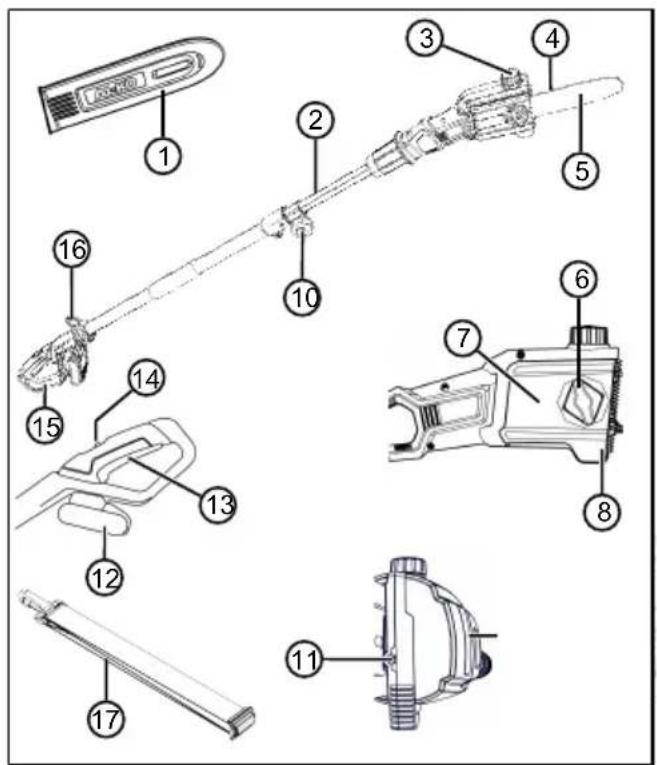

2.7 Produktoversigt

1 Beskyttelsesafdækning til styreskinnen

2 Teleskopstang

3 Olietankens påfyldningsåbning

4 Savkæde

5 Styreskinne

6 Fastspændingsbolt

7 Kædehjulafdækning

8 Barkstød

9 Olietankens kontrolvindue

10 Spændeskrue

11 Kædestramningsskrue

12 Batteri

13 Tænd/sluk-knap

14 Oplåsningsknap

15 Greb

16 ∅je til bæresele

17 Bæresele

3 SIKKERHED

3.1 Generelle sikkerhedsanvisninger ved elværktøjer

ADVARSEL!

Læs alle sikkerhedsinstruktioner, anvisninger, illustrationer og tekniske data, som dette elværktøj er udstyret med.

Manglende overholdelse af de efterfølgende anvisninger kan forårsage elektrisk stød, brand og/eller alvorlige person-skader.

■ Opbevar alle sikkerhedsanvisninger med henblik på fremtidig brug.

Begrebet "elværktøjer", der anvendes i sikkerhedsanordningerne henviser til strømdrevne elværktøjer (med strømkabel) og batteridrevne elværktøjer (uden strømkabel).

3.2 Elektrisk sikkerhed

Undgå, at kroppen kommer i kontakt med jordede genstande som rør, radiatorer, komfurer og køleskabe. Der er øget risiko for strømstød, hvis din krop har jordforbindelse.
Beskyt elværktøjet mod regn og væde. Hvis der trænger vand ind i et elværktøj, øges risikoen for elektrisk stød.

3.3 Personsikkerhed

Vær altid opmærksom, vær bevidst om, hvad du gør, og brug din sunde fornuft, når du arbejder med et elværktøj. Brug ikke elværktøjer, hvis du er træt eller påvirket af narkotika, alkohol eller medicin. Når du betjener elværktøjet, kan et øjebliks uopmærksomhed føre til alvorlige kvæstelser.
Bær personligt sikkerhedsudstyr og altid beskyttelsesbriller. Når du alt efter arbejdets art og elværktøjets type bærer personligt sikkerhedsudstyr såsom støvmaske, skridsikre sikkerhedssko, beskyttelseshjelm eller høreværn, mindskes risikoen for kvæstelser.
■ Forebyg, at redskabet går i gang utilsigtet. Forvis dig om, at der er slukket for elværktøjet, før du slutter det til strømforsyningen og/eller batteriet, løfter eller bærer det. Der er fare for ulykke, hvis du bærer elværktøjet og samtidigt har fingeren på tænd/sluk-knappen eller slutter et tændt redskab til strømforsyningen.

Fjern indstillingsværktøj eller skruenøgler, før du tænder for elværktøjet. Der er fare for kvæstelse, hvis et værktøj eller en nøgle er sat på en roterende apparatdel.
■ Undgå unormale kropsstillinger. Sørg for sikkert fodfæste, og sørg altid for at holde balancen. På denne måde kan du bedre kontrollere elværktøjet i uventede situationer.
Bær egnet tøj. Bær ikke løstsiddende tøj eller smykker. Hold hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan gribes af bevægelige dele.

3.4 Brug og håndtering af elværktøjet

Overbelast ikke elværktøjet. Brug kun det elværktøj, der er bestemt til arbejdet.Du arbejder bedre og sikrere med det korrekte elværktøj inden for det angivne ydelsesområde.
Brug ikke elværktøjer med defekte kontakter. Et elværktøj, der ikke længere kan tændes og slukkes, er farligt og skal repareres.
Træk stikket ud af stikdåsen, og/eller fjern batteriet, før du indstiller på apparatet, skifter reservedele eller lægger elværktøjet til side. Disse forsigtighedsregler forhinder, at elværktøjet startes utilsigtet.
- Opbevar elværktøjer, der ikke er i brug, uden for børns rækkevidde. Lad ikke personer bruge dette elværktøj, hvis de ikke har sat sig ind redskabets funktion eller ikke har læst disse anvisninger. Elværktøjer er farlige, hvis de bruges af uerfarne personer.
Plej elværktøjet og påstiksværktøjet omhyggeligt. Kontroller om bevægelige dele fungerer som de skal og ikke sidder i klemme, om dele er i stykker eller beskadiget på en sådan måde, at elværktøjets funktion er nedsat. Få beskadigede dele repareret, før det elektriske værktøj bruges. Mange ulykker har deres årsag i dårligt vedligeholdte elværktøjer.
- Hold skærende/klippende redskaber skarpe og rene. Omhyggeligt plejede skærende/klippende redskaber med skarpe skære-/klippekanter går ikke så let fast og er lettere at styre.
Brug elektriske værktøjer, tilbehør, påstiksværktøj osv. i overensstemmelse med anvisningerne. Tag højde for arbejdsforholdene og aktiviteten, der skal udfø-

res. Der er risiko for, at der kan opstå farlige situationer, hvis elværktøjer bruges til andet end det, de er beregnet til.

Sørg for at holde grebene og fladerne tørre, rene og frie for olie og fedt. Glatte greb og flader hindrer en sikker betjening og kontrol over det elektriske værktøj i uforudsigelige situationer.

3.5 Arbejdspladssikkerhed

Sørg altid for, at arbejdsområdet er rydde- ligt og veloplyst. Uorden eller dårligt oplyste arbejdsområder kan være skyld i ulykker.
Arbejd ikke med elværktøjet i eksplosionsfarlige områder, hvor der er brændbare væsker, gasser eller støvpartikler. Elværktøjer frembringer gnister, der kan antænde støv eller dampe.
- Hold børn og andre personer på afstand, mens elværktøjet benyttes.Hvis din opmærksomhed afledes, kan du miste kontrollen over det elektriske værktøj.

3.6 Brug og håndtering af det batteridrevne redskab

Lad kun batterierne op i opladere, der anbefales af producenten. Der er fare for brand, hvis en oplader, der kun er egnet til en bestemt type genopladelige batterier, bruges sammen med andre batterier.
Brug kun de dertil beregnede batterier i elværktøjet. Der er fare for kvæstelser og brand, hvis der bruges andre batterier.
- Hold batterier, der ikke anvendes, på afstand af hæfteklammerne, mønter, nøgler, søm, skruer eller andre mindre metalgenstande, der kan forårsage en direkte forbindelse af polerne. Der er fare for forbrændinger eller brand, hvis batteriets poler kortsluttes.
Ved forkert anvendelse kan der sive væske ud af batteriet. Undgå al kontakt med væsken. Skyl med vand, hvis der opstår utilsigtet kontakt. Opsøg læge, hvis væsken kommer i øjnene. Udsivende væske fra et batteri kan medføre hudirritation eller forbrændinger.
Brug ikke beskadigede eller ombyggede batterier. Beskadigede eller ombyggede batterier kan forholde sig uforudsigeligt og medføre brand, eksplosion eller fare for kvæstelser.

Udsæt ikke et batteri for ild eller for høje temperaturer. Ild eller temperaturer over 130 °C kan forårsage en eksplosion.
Følg alle anvisninger om opladning, og oplad aldrig batteriet eller det batteridrevne værktøj uden for det temperaturområde, der er angivet i brugsanvisningen. Forkert opladning eller opladning uden for det tilladte temperaturområde kan ødelægge batteriet og øger risikoen for brand.

3.7 Service

Lad kun kvalificerede fagfolk reparere elværktøjet og kun med originale reservedele. På denne måde er der sikkerhed for, at elværktøjets sikkerhedsfunktioner opretholdes.
Udfør aldrig service på beskadigede batterier. Kun producenten eller et autoriseret kundeværksted må udføre servicen.

3.8 Sikkerhedsanvisninger for kædesave (EN 60745 del 2-13)

• Hold alle kropsdele på afstand af savkæden, når saven er i gang. Kontrollér forud for start af saven, at savkæden ikke berører noget. Under arbejde med en kædesav kan et øjebliks uopmærksomhed føre til, at savkæden griber fat i tøj eller kropsdele.
  Hold altid kædesaven med højre hånd på det bageste håndtag og venstre hånd på det forreste håndtag. Hvis kædesaven holdes fast i den modsatte arbejdsstilling, er der forøget risiko for personskade, og denne arbejdsstilling må derfor ikke benyttes.
• Hold elværktøjet om de isolerede greb, da savkæden kan komme i berøring med kædens egen strømledning. Hvis savkæden kommer i kontakt med en strømførende ledning, kan metalgenstande blive strømførende og forårsage elektriske stød.
  Bær beskyttelsesbriller og høreværn. Supplerende beskyttelsesudstyr til hoved, hænder, ben og fødder anbefales. Passende beskyttelsestøj reducerer risikoen for personskade som følge af omkringflyvende spånmateriale og utilsigtet kontakt med savkæden.
  Arbejd ikke med kædesaven oppe i et træ. Hvis apparatet benyttes oppe i træer, er der fare for kvæstelser.
  Sørg altid for at stå godt fast, og benyt kun kædesaven, hvis du står på et fast, sikkert og plant underlag. Glatte underlag

eller ustabile ståsteder som f.eks. en stige kan føre til tab af balancen eller tab af kon- trollen over kædesaven.

Gå ved savning af en gren, der står under spænding, ud fra, at grenen fjedrer tilbage. Når spændingen i træfibrene frigives, kan grenen, der står under spænding, ramme operatøren og/eller forårsage, at vedkommende mister kontrollen over kædesaven.
Vær særligt forsigtig ved skæring i underskov og unge træer. Det tynde materiale kan blive viklet fast i savkæden og slå imod dig eller få dig til at tabe balancen.
Bær altid kædesaven i det forreste håndtag i slukket tilstand og med savkæden vendt væk fra kroppen. Ved transport eller opbevaring af kædesaven skal beskyttelsesafdækningen sættes på. Omhyggelig omgang med kædesaven reducerer sandsynligheden for utilsigtet berøring af den kørende savkæde.
Overhold anvisningerne vedr. smøring, kædestramning og udskiftning af tilbehør. En forkert strammet eller smurt kæde kan knække eller medføre forøget risiko for tilbageslag.
Sørg for at holde grebene tørre, rene og frie for olie og fedt. Fedtede, olierede greb er glatte og fører til tab af kontrollen.
Sav kun i træ. Anvend ikke kædesaven til arbejder, som den ikke er beregnet til. Eksempel: Benyt aldrig kædesaven til savning af plastic, murværk eller byggematerialer, der ikke består af træ. Anvendelse af kædesaven til arbejder, der er i modstrid med hensigten, kan medføre farlige situationer.

3.9 Årsager til tilbageslag og hvordan det undgås (EN 60745 del 2-13)

Tilbageslag kan forekomme, hvis spidsen af styreskinnen kommer i kontakt med en genstand, eller hvis træet giver efter og klemmer savkæden fast i savsporet.

Kontakt med spidsen af styreskinnen kan i forskellige situationer føre til en uventet, bagudrettet reaktion, der medfører at styreskinnen bliver slået opad og i retning af personen, der betjener apparatet.

Fastklemning af savkæden langs styreskinnens overkant kan føre til, at sværdet hurtigt stødes tilbage imod personen, der betjener apparatet.

Alle disse reaktioner kan føre til, at du mister kontrollen over saven og muligvis kommer alvorligt til skade. Forlad dig ikke udelukkende på de sikkerhedsanordninger, der er bygget ind i kædesaven. Du skal som bruger af en kædesav træffe en række forskellige forholdsregler med henblik på at kunne arbejde uden uheld og personskade. Et tilbageslag er en konsekvens af forkert eller fejlbehæftet brug af motorredskabet. Sådanne hændelser kan forhindres ved egnede forsigtighedsforholdsregler iht. nedenstående beskrivelser:

Hold saven fast med begge hænder, og sørg for, at grebene på motorsaven omsluttes af tommelfingeren og de øvrige fingre. Sørg for at stå med kroppen og armene i en stilling, hvor du har mulighed for at modstå kræfterne fra tilbageslaget. Når der træffes egnede forholdsregler, er brugeren i stand til at modstå kræfterne fra tilbageslaget. Giv aldrig slip på kædesaven.
Undgå atypiske kropsholdninger, og sav aldrig over skulderhøjde. På den måde undgås utilsigtet kontakt med spidsen af sværdet, og der opnås mulighed for bedre kontrol over kædesaven i uventede situationer.
Anvend altid producentens foreskrevne reservedelssværd og -kæder. Forkerte reservedelssværd og savkæder kan føre til brud på kæden og/eller til tilbageslag.
Overhold producentens anvisninger vedr. skærpning og vedligeholdelse af savkæden. For lave ryttere forøger tendensen til tilbageslag.

3.10 Sikkerhedsanvisninger for stangafgrener

3.10.1 Arbejdsanvisninger (13)

Hæv maksimalt stangafgreneren (13/1) til en vinkel på 60° under afgreningen (13/2). Er vinkel mere skår, kommer du ind i et område, hvor afskårne grene kan falde ned. Du skal altid stå uden for dette område.
Planlæg en flugtvej på forhånd, som bruges hvis du skal undvige nedfaldene grene. Denne vej skal være fri for hindringer, som f.eks. afsavede grene eller glatte steder, som kan hindre dig i at undvige faren.

Overhold en sikkerhedsafstand til omkringstående personer, dyr, ting eller bygninger, der er mindst ca. 2,5 gange så langs som den afskårne grens længde. Er dette ikke muligt, skal grenen saves af de mindre dele.
Du må ikke skære en gren, hvis diameter er større end sværdets længde.
Undgå, at bevægende grene eller ting kommer ind i savkæden. Sluk for stangafgreneren med det samme.
Tag batteriet af basisapparatet, og sæt be- skyttelsesafdækningen over savkæden når:

Der udføres kontrol-, indstillings- og ren-gøringsarbejder
Der udføres arbejder på styreskinnen og savkæden
Du går væk fra apparatet
Transport
Opbevaring
■ Servicearbejder og reparationer
Fare

■ Overhold en minimumsafstand på 10 m til strømførende luftledninger.

3.10.2 Vibrationsbelastning

ADVARSEL!

Fare pga. vibration

Den faktiske vibrationsemissionsværdi ved anvendelse af apparatet kan afvige fra den værdi, producenten har angivet. Før eller under anvendelsen skal der tages højde for følgende faktorer:

■ Bruges apparatet som tilsigtet?
■ Skæres eller forarbejdes materialet korrekt?
Er apparatet i en ordentlig brugbar tilstand?
Er skæreværktøjet slebet korrekt eller er det korrekte skæreværktøj montere?
Er der monteret holdegreb eller eks-tra vibrationsgreb, og er de fast forbundet med apparatet?

Brug kun apparatet med den hastighed, der er foreskrevet til det pågældende arbejde. Undgå maksimal hastighed, så larm og vibrationer minimeres.
■ Apparatets larm og vibrationer kan blive forøget som følge af ukorrekt brug og service. Dette medfører sundhedsskader. Sluk appa-

ratet i disse tilfælde med det samme, og få det repareret af et autoriseret serviceværksted.

Belastningen som følge af vibrationer afhænger af det arbejde, der udføres eller af apparatets brug. Vurder belastningen, og sørg for tilstrækkelige arbejdspauser. Dermed reduceres belastningen som følge af vibrationer over hele arbejdstiden.
Bruges apparatet i længere tid, udsættes brugeren for vibrationer, hvilket kan give kredsløbsforstyrrelser ("hvide fingre"). Bær handsker, og hold hænderne varme for at minime-re denne risiko. Fastslås symptomer på "hvi-de fingre", skal en læge opsøges med det samme. Til disse symptomer hører: Følelses-løshed, snurren, kløen, smerter, ingen kraft eller farven eller hudens tilstand ændrer sig. Disse symptomer angår normalt fingre, hænder eller pulsen. Er temperaturerne udendørs lave, er risikoen større.
- Hold længere pauser i løbet af arbejdsdagen, så du kan komme dig igen efter larm og vibrationer. Planlæg dit arbejde således, at apparater, der danner kraftige vibrationer, bruges fordelt over flere dage.
Får du en ubehagelig fornemmelse eller ændres hudens farve på hænderne under apparatets brug, skal arbejdet afbrydes med det samme. Hold nok pauser, før træthed melder sig. Uden tilstrækkelige pauser kan et håndarm vibrationssyndrom opstå.
■ Minimer risikoen for at blive udsat for vibrationer. Plej apparatet som angivet i driftsvejledningen.
■ Skal apparatet bruges ofte, skal du henvende dig til din forhandler for at købe antivibrati- onstilbehør (f.eks. greb).
- Undgå at arbejde med apparatet ved temperaturer på under 10 °C. Fastlæg en arbejdsplan, for hvordan vibrationsbelastningen kan minimeres.

3.10.3 Larmbelastning

Larmbelastning kan ikke undgås helt med apparatet. Brug det larmende apparat på tilladte tidspunkter. Overhold hviletider, og begræns arbejdets varighed til det nødvendigste. For din egen personlig beskyttelse og for at beskytte personer i nærheden, skal der bruges høreværn.

3.10.4 Sikkerhedsanvisninger for batteriet

Dette afsnit indeholder alle de grundlæggende sikkerheds- og advarselsforskrifter, som skal overhoveds ved anvendelse af batteriet. Læs disse anvisninger!

Brug kun batteriet som tilsigtet, dvs. i batteridrevne apparater fra firmaet AL-KO. Oplad kun batteriet med den dertil beregnede AL-KO-oplader.
Pak først det nye batteri ud af den originale emballage, när det skal bruges.
- Oplad batteriet helt, inden det bruges første gang, og brug altid den hertil beregnede oplader. Følg anvisningerne i denne brugsanvisning, når du oplader batteriet.
Brug ikke batteriet i eksplosions- og brandfar-lige omgivelser.
Udsæt ikke batteriet for vand og fugt ved anvendelse af apparatet.
Beskyt batteriet mod varme, olie og ild, så det ikke beskadiges, og der ikke kommer dampe og elektrolytvæske ud.
■ Slå ikke på batteriet, og kast ikke med det.
Brug ikke batteriet, hvis det er snavset eller vådt. Rengør og tør batteriet med en tør og ren klud, før det bruges.
- Åbn, demonter eller adskil ikke batteriet. Der er fare for elektrisk stød og kortslutning.
Dette batteri må ikke bruges af uautoriserede personer, medmindre disse er under opsyn af en person, der er ansvarlig for deres sikkerhed, eller de af dig har modtaget anvisninger på, hvordan batteriet skal anvendes. Uautoriserede personer er f.eks.:
■ Personer (inklusive børn) med nedsatte fysiske, sensoriske eller mentale evner
- Personer som ingen erfaring og/eller vi- den har om batteriet.
Børn skal holdes under opsyn og instrueres, så de ikke leger med batteriet.
Batteriet må ikke sidde permanent i opladeren. Tag batteriet ud af opladeren, når det ikke skal bruges i længere tid.
Fjern batteriet fra redskabet, när redskabet ikke er i brug.
Batterier, der ikke bruges, skal opbevares på et tørt sted og i et aflåst rum. Beskyt batteriet mod varme og direkte solstråler. Uautorisere-de personer og børn må ikke have adgang til batteriet.

3.10.5 Sikkerhedsanvisninger for oplader

Dette afsnit indeholder alle grundlæggende sikkerhedsanvisninger og advarsler, som skal overholdes ved brug af opladeren. Læs disse anvisninger!

Brug kun opladeren som tilsigtet, dvs. til opladning af det pågældende batteri. Oplad kun originale batterier fra AL-KO med opladeren.
- Kontroller hele apparatet, især netkablet og batteriskakten for beskadigelse, før oplade-ren anvendes. Apparatet må kun bruges i perfekt tilstand.
Brug ikke apparatet i eksplosions- og brandfarlige miljøer.
Brug kun apparatet inden døre, og udsæt det ikke for væde og fugt.
Stil altid opladeren på et godt ventileret og ikke brændbart sted, da den bliver varm under opladningen. Hold ventilationsåbningerne frie, og tildæk ikke apparatet.
Før du tilslutter opladeren, skal du kontrollere, at den netspænding, som er nævnt under tekniske data, er tilgængelig.
Netkablet må kun bruges til at tilslutte opla-deren og ikke til andre formål. Bær ikke opla-deren i netkablet, og træk ikke netstikket ud af stikdåsen ved at trække i netkablet.
Beskyt netkablet mod varme, olie og skarpe kanter, så det ikke beskadiges.
Brug ikke opladeren og batteriet, hvis de er snavsede eller våde. Rengør og tør opladeren og batteriet, før de bruges.
- Åbn ikke opladeren og batteriet. Der er fare for elektrisk stød og kortslutning.
For din egen sikkerheds skyld må du kun la-de kvalificerede fagfolk reparere eller udskifte originaldele på apparatet.
Dette apparat må ikke anvendes af uatoriserede personer, medmindre de er under opsyn af en person, der er ansvarlig for deres sikkerhed, eller de har modtaget anvisninger af dig om, hvordan apparatet skal benyttes. Uautoriserede personer er f.eks.:
- Personer (inklusive børn) med nedsatte fysiske, sensoriske eller mentale evner
- Personer som ingen erfaring og/eller vi-den har om apparatet.
Børn skal være under opsyn og instrueres, således at de ikke leger med apparatet.

- Apparater, der ikke bruges, skal opbevares på et tørt sted og i et aflåst rum. Uautoriserede personer og børn må ikke have adgang til apparatet.

4 MONTERING

ADVARSEL!

Fare for alvorlige kvæstelser

Bruges en ufuldstændigt monteret stangafgrener, kan der ske alvorlige kvæstelser.

Brug først stangafgreneren, når den er monteret fuldstændigt.
■ Foretag en synskontrol før hver brug for at kontrollere, at stangafgreneren er fuldstændig og at der ikke er skader eller slidte komponenter. Sikkerheds- og beskyttelsesanordningerne skal være intakte.

FORSIGTIG!

Fare for snitsår.

Savkædens skarpe kanter kan forårsage snitsår under monteringen.

■ Fjern batteriet før monteringen.
Bær sikkerhedshandsker under savkædens og styreskinnens montering.

4.1 Montering af stangafgrenerdelen (01 - 02)

1. Sæt koblingen (01/2) på teleskopstangen (01/3), og skub denne helt ind i stangafgrenerens topstykke (01/1) (01/a).

2. Drej koblingen (02/1) helt mod stangafgrenerens topstykke (02/2) (02/a).

4.2 Forlængelse/forkortelse af teleskopstang (03)

Teleskopstangen (03/1) kan indstilles trinløst. Dermed kan længden tilpasses, så den passer til arbejdet.

1. Skru spændeskruen (03/2) løs (03/a), indtil den ikke længere klemmer.
2. Forskyd teleskopstangen, indtil den ønskede længde er nået (03/b)
3. Skru spændeskruen til igen.

4.3 Montering af styreskinne og savkæde (04 – 08)

FORSIGTIG!

Fare for kvæstelse på savkæden

Savkædens skærekanter er meget skarpe, så der er risiko for snitsår under håndteringen af savkæden. Når du skal arbejde med savkæden, skal følgende overholdes:

■ Sluk for apparatet, og fjern batteriet.
Bær sikkerhedshandsker.

1. Løsn fastførelsesskruen (04/1) på kædehjulets skærm (04/2) (04/a). Tag fastgørelsesskruen og kædehjulets skærm af.
2. Løsn kædestramningsskruen (05/1) med skruetrækkeren på unbrakonøglen. Drej kædestramningsskruen, indtil kædestramnings- tappen (05/2) er på den bagerste gevindende (05/a).
3. Læg savkæden i:

Savkædens (06/2) skæretænder (06/1), som skal ligge oven på styreskinnen, skal justeres mod styreskinnens spids (06/3) (06/a).

Bemærk: Sørg for at kæden monteres korrekt!

Læg savkæden ind i noten (06/4) på styreskinnen, og før den hele vejen rundt om styreskinnen.

1. Læg styreskinnen og den påsatte savkæde ind i det åbne hus:

Læg savkæden (07/1) rundt om drivkædens hjul (07/2).
- Juster styreskinnen (07/3) således, at begge styretappe (07/4) griber ind i det lange hul (07/5) på styreskinnen.
- Juster styreskinnen således, at kædestramningstappen (07/6) griber ind i en af de to kædestramningshuller (07/7).
- Juster savkæden således, at den ligger i styreskinnens not samt på drivkædens hjul.

1. Sæt kædehjulets skærm (08/1) på. Sæt fastførelsesskruen (08/2) i og spænd til (08/a).
2. Stramning af savkæden (se kapitel 4.4 "Stramning og løsnen af savkæden (09)", side 239).

4.4 Stramning og løsnen af savkæden (09)

1. Stram savkæden. Brug skruetrækkeren fra unbrakonøglen:

Stramning af savkæden: Drej kædestramningsskruen (09/1) med uret (09/a).
Løsnen af savkæden: Drej kædestramningsskruen mod uret (09/b).

1. Kontrol af kædestramningen (se kapitel 8.1 "Kontrol af kædestramningen", side 240). Gentag evt. foregående trin.

4.5 Påfyldning af savkædeolie (10)

Der er ingen savkædeolie i apparatet ved leveringen!

OBS!

Fare for skader på apparatet

Hvis apparatet arbejder uden savkædeolie, tager savkæden og styreskinnen ska-de.

• Driv aldrig apparatet uden savkædeolie.
  Fyld savkædeolie i olietanken, før arbejdet påbegyndes, og kontroller oliestanden under arbejdet.
• Kontroller mindst hver gang arbejdet påbegyndes, om kædesmøringen fungerer.

Savkædens levetid og skæreevne afhænger af en optimal smøring. Under arbejdet smøres savkæden automatisk med olie.

OBS!

Fare for skader på apparatet

Bruges der gammel olie til kædesmøringen, kan det indeholdte metalstøv slide styreskinner og savkæde for hurtigt. Fabrikantens garantien bortfalder i dette tilfælde.

Brug aldrig gammel olie, men kun økologisk, nedbrydelig savkædeolie.

OBS!

Fare for miljøforurening

Brugen af mineralsk olie til kædesmøringen kan medføre alvorlig miljøforurening.

Brug aldrig mineralsk olie, men kun økologisk nedbrydelig savkædeolie.

Kontroller olieniveauet før arbejdet påbegyndes samt hver gang batteriet skiftes, og fyld savkædeolie på efter behov:

1. Kontroller olieniveauet i olietankens kontrolvindue (10/1). Olien skal altid kunne ses. Det minimale og maksimale olieniveau må ikke overskrides.
2. Placer stangafgreneren vandret på et fast underlag og hold.
3. Rengør apparatet omkring olietankdækslet (10/2).
4. Skru olietankdækslet af.

BEMÆRK

Brug en tragt, det gør det lettere at fylde olie på.
Der må ikke komme snavs i olietanken.

1. Fyld olietanken med biologisk nedbrydelig savkædeolie. Kontroller her olieniveauet i olietankens kontrolvindue. Må ikke løbe over!

2. Skru olietankdækslet på igen.

1. Hæng bæreselen (19/2) over skulderen.
2. Hæng bæreselens karabinhage ind i øjet (19/1) på maskinen.
3. Tilpas bæreselens længde ved at forskyde spændet, så maskinen er behagelig at bære.
4. Udfør nogle arbejdsbevægelser med frakoblet maskine for at teste bæreselens længde. Tilpas bæreselens længde efter behov.

5 IBRUGTAGNING

5.1 Opladning af batteri

Batteriet er delvist opladet. Oplad batteriet helt, inden apparatet bruges første gang. Batteriet kan oplades efter behag i alle ladetilstande. Batteriet tager ikke skade, hvis opladningen afbrydes.

BEMÆRK

Detaljerede informationer findes i de særskilte brugsanvisninger til batteri og oplader.

5.2 Sæt batteriet i eller træk det ud (11)

Sæt batteriet i (11/a)

1. Skub batteriet (11/1) i skakten (11/2), til det går i hak.

Træk batteriet ud (11/b)

1. Tryk på afsikringstasten (11/3) på batteriet (11/1) og hold den inde.
2. Træk batteriet ud.

6 BETJENING

FORSIGTIG!

Fare for forbrænding

Gearets hus bliver meget varmt under brugen.

■ Berør derfor ikke gearets hus.

6.1 Tænd og sluk for apparatet (12)

Tænd apparatet

1. Sæt apparatet i arbejdsposition.
2. Tryk på oplåsningsknappen (12/1) på basisapparatet, og hold den inde (12/a).
3. Tryk på tænd/sluk-knappen (12/2), og hold den inde.
4. Slip oplåsningsknappen. Oplåsningsknappen skal ikke længere trykkes ind, när apparatet er startet. Oplåsningsknappen skal forhindre, at apparatet startes utilsigtet.

Sluk for apparatet

1. Slip tænd/sluk-knappen (12/2).

7 ARBEJDSMÅDE OG ARBEJDSTEKNIK (14 – 18)

ADVARSEL!

Øget risiko for styrt

Der er en øget risiko for styrt, hvis arbejdet udføres fra en forhøjet arbejdsposition (f.eks. en stige).

Arbejd kun stående på jorden med apparatet, og sørg for at stå stabilt.
■ Overhold sikkerhedsanvisningerne.

Placer dig således, at skæringen udføres så vidt muligt i en vinkel på 90° i forhold til grenen (14/a).
Afskær tykke grene i dele, så du bedre kan kontrollere området, grenene falder ned i (15/1).
Skær aldrig i grenansatsens fortykning. Dermed forbedres helingen og råddenskab undgås (16).
■ Tryk stangafgreneren mod grenen (17/2) med barkstødet (17/1) under skæringen (17/a), så afgreneren stabiliseres på grenen.

Udfør et aflastningssnit (18/a) på undersiden af grenen, før grenen saves over (18/b). Dette er med til at minimere svært helende skader på træet, når barken bryder af. Aflastningssnittet bør ikke være dybere end 1/3 af grenens tykkelse, så stangafgreneren ikke klemmer fast.
Træk stangafgreneren ud af grenen, mens savkæden kører, så afgreneren ikke sætter sig fast.

8 SERVICE OG VEDLIGEHOLDELSE

ADVARSEL!

Fare for snitsår

Der er fare for snitsår, hvis de skarpe, bevægende dele samt skæreværktøjet berøres.

Sluk altid for apparatet, før vedligeholdelse, pleje og rengøring udføres. Tag batteriet ud.
Bær altid handsker under vedligeholdelse, pleje samt rengøring af apparatet.

8.1 Kontrol af kædestramningen

FORSIGTIG!

Fare for kvæstelse på savkæden

Savkædens skærekanter er meget skarpe, så der er risiko for snitsår under håndteringen af savkæden. Når du skal arbejde med savkæden, skal følgende overholdes:

■ Sluk for apparatet, og fjern batteriet.
Bær sikkerhedshandsker.

Kontroller kædestramningen med hyppige mellemrum, da nye savkæder strækker sig.

1. Træk savkæden en smule gennem med fingrene og kontroller:

I kold tilstand: Savkæden er korrekt strammet, hvis den midt på styreskinnen kan løftes ca. 3 - 4 mm og trækkes med fingrene. Kæden bliver længere under driftstemperatur og hænger en smule.
Savkædens drivled må ikke gå op over rillen på undersiden af styreskinnen - el- lers er der fare for, at kæden springer af.

1. Stram savkæden efter behov (se kapitel 4.4 "Stramning og løsnen af savkæden (09)", side 239).

8.2 Kontroller kædesmøring

Kontroller den automatiske kædesmørings funktion ved at tænde for stangafgreneren og holde den med spidsen ned mod et stykke pap eller papir på jorden.

OBS!

Fare for skader på apparatet

Berører savkæden jorden medfører dette, at savkæden bliver stump.

Berør ikke jorden med kæden, og hold en sikkerhedsafstand på 20 cm!

1. Tænd apparatet.
2. Hold styreskinnespidsen mod en kasse eller et stykket papir på jorden.

■ Ses en olieplet, der bliver til stadighed større, under kontrollen, arbejder kædesmøringen korrekt.
■ Dannes der ingen olieplet på trods af en fuld olietank: Rengør olieadgangsboringen i apparatet samt noten i styreskinnen (Rengøring af styreskinnen).

Hjælper dette ikke, skal du henvende dig til vores kundeservice.

8.3 Savkæde og styreskinne

8.3.1 Udskift savkæde og styreskinne

Udskift savkæde og styreskinne

Savkæden og styreskinnen er udsat for stor slitage under arbejdet. Udskift omgående savkæden og styreskinnen, hvis de ikke virker som de skal.

8.3.2 Vend styreskinnen

For at undgå at styreskinnen kun slides på den ene side, vendes styreskinnen hver gang der skiftes kæde.

8.3.3 Slibning af savkæden

FORSIGTIG!

Fare for kvæstelse pga. tilbageslag

Der er øget fare for tilbageslag, hvis savkæden er slebet forkert! Der er risiko for kvæstelser.

■ Rens savkæden med jævne mellemrum.
- Kontroller ofte savkæden for skader, og udskift den efter behov.
Har du ikke før slebet en savkæde: Henvend dig til kundeservicen.

Savkæden skal slibes i de følgende tilfælde:

Savkæden frembringer træstøv i steder for træspåner.
■ Stangafgreneren skal trykkes gennem træet under savningen.

For den uerfarne bruger: Få savkæden slebet af en fagmand/kundeservice. Sliber du selv savkæden, skal du overholde følgende værdier. Tilbehørsdele fås hos forhandleren.

Kædetype Fildiameter Hovedvinkel Underskåret			vinkel	Hovedets hældningsvinkel (55°)	Dybdemål
		Værktøjets drejevinkel	Værktøjets hældningsvinkel	Sidevinkel
Oregon 91P033X	5/32" 30° 0° 80° 0,025"

Kædetype Fildiameter Hovedvinkel Underskåret

vinkel

Hovedets hældningsvinkel (55°) Dybdemål

Dybdemål Fil

BEMAERK

Slib så lidt muligt materiale af som muligt! Vi anbefaler et kædeslibningsudstyr til savkædens slibning.

8.3.4 Rengøring af styreskinnen

1. Rengør styreskinnen og dens not, samt olie- aftapningsåbningerne regelmæssigt.
2. Fjern graten med en flad fil, der dannes af savkæden på styreskinnen.

9 OPBEVARING

Apparatet skal gøres grundigt rent efter hver brug. Placer evt. også alle sikkerhedsafdækninger. Opbevar apparatet i et tørt, aflåst rum og utilgængeligt for børn.

Udfør følgende arbejdstrin, hvis saven ikke bruges i over 30 dage:

1. Tøm olietanken til savkædeolien.
2. Tag savkæden og styreskinnen af, rengør dem, og smør dem med rustbeskyttelsesolie.
3. Rengør apparatet omhyggeligt, og opbevar det i et tørt rum.

OBS!

Fare for skader på apparatet

Indtørret/klæbende savkædeolie kan ved længere opbevaring medføre beskadigelse på de olieførende komponenter.

Aftap savkædeolien fra kædesaven før længere tids opbevaring.

10 TRANSPORT

Udfør følgende tiltag før transporten:

1. Sluk for apparatet.
2. Tag batteriet ud af apparatet.
3. Nedpak batteriet forskriftsmæssigt (se nedenfor).

BEMAERK

Batteriets mærkeenergi er mindre end 100 Wh. Overhold derfor de efterfølgen-de transportanvisninger!

Det monterede li-ion batteri er underlagt loven om farligt gods, men kan dog transporteres under forenklede betingelser:

Det ubeskadigede batteri kan uden videre påbud transporteres af brugeren på veje, hvis apparatet er indpakket i den originale emballage og transporten er af privat art. De øvre vægtgrænser ved separat forsendelse af batterier skal overholdes:

Maks. 30 kg totalvægt per pakke ved landevejs-, jernbane- og søtransport
Ingen øvre vægtgrænse ved lufttransport, men maks. 2 stk. per pakke

Ved formodet beskadigelse af batteriet (f.eks. hvis apparatet er faldet på gulvet), må det ikke transporteres.
Erhvervsmæssige brugere, som udfører transporten i forbindelse med arbejdet (f.eks. transport til eller fra byggepladser eller ved præsentationer), kan ligeledes følge de for- enklede regler.

I begge oven over anførte tilfælde skal der ubetinget træffes forholdsregler, så batteriets indhold ikke kan sive ud. I alle andre tilfælde skal bestemmelserne i loven om farligt gods ubetinget overholdes! Ved tilsidesættelse kan afsenderen eller speditøren pålægges store bøder.

• Transporter eller afsend kun lithium-ion batterier, der er ubeskadigede!
  ■ Apparatet skal sikres således, at det ikke kan sættes utilsigtet i drift under transporten.
  Apparatet sikres ved en ordentlig emballering (forsendelseskasse). Brug så vidt muligt producentens originale emballage.

Ved landevejs-, jernbane- og søtransport skal der være påsat advarselsmærkater på emballagen, hvis batteri(er) er vedlagt apparatet. Hvis batteriet(-erne) er indsat eller integreret i apparatet, kræves der ikke advarselsmærkater, fordi den ydre emballage/originalemballagen allerede skal opfylde bestemt forskrifter.

Ved lufttransport skal der under alle omstændigheder være anbragt en adverselsmærkat på emballagen. Den øvre vægtgrænse for batterier, der sendes sammen med apparatet, skal overholdes: maks. 5 kg batterivægt per pakke og maks. 2 stk. per pakke, hvis batteriet(-erne) er vedlagt apparatet.

■ Informer dig på forhånd, om en transport kan udføres med den udvalgte tjenesteudbyder, og adviser forsendelsen.

Forsendelsens forberedelse bør overvåges af en sagkyndig for transport af farligt gods. Overhold også eventuelle supplerende nationale forskrifter.

11 BORTSKAFFELSE

Henvisninger til loven om elektrisk og elektronisk udstyr (EEE)

Elektrisk og elektronisk udstyr må ikke smides ud med det almindelige husholdningsaffald, men skal bortskaffes særskilt!

Udtjente batterier samt udtjente genopladelige batterier, som ikke er fast monteret i det brugte redskab, skal tages ud, før redskabet smides ud! Bortskaffelsen af batterier er reguleret af loven.

Ejeren eller brugeren af elektrisk og elektronisk udstyr er forpligtet til at tilbagesende redskabet efter brug iht. loven.

■ Slutbrugeren er selv ansvarlig for at slette alle personlige data på det gamle redskab!

Symbolet på en overstreget affaldsspand betyder, at elektrisk og elektronisk udstyr ikke må smides ud med det almindelige husholdningsaffald.

Elektrisk og elektronisk udstyr kan afleveres uden vederlag de følgende steder:

■ Offentlige affaldsdeponier (f.eks. kommunale lossepladser)

Forretninger, der sælger elektrisk udstyr (stationære og online), hvis forhandleren er forpligtet til at tage redskabet retur eller hvis forhandleren tilbyder dette selv.

Disse informationer gælder kun for udstyr, der er installeret og solgt i EU-lande, hvor EU-direktivet 2012/19/EU er gældende. I lande uden for den Europæiske Union kan der være andre bestemmelser for bortskaffelse af elektrisk og elektronisk udstyr.

Henvisninger til batteriloven

Udtjente batterier og genopladelige batterier må ikke smides ud med det almindelige husholdningsaffald, men skal bortskaffes særskilt!

Følg anvisningerne i betjenings- eller monteringsvejledningen om sikker udtagning af batterier eller genopladelige batterier fra det elektriske udstyr samt for informationer om deres type eller kemiske system.

Ejeren eller brugeren af batterier og genopladelige batterier er forpligtet til at tilbagesende redskabet efter brug iht. loven. Returneringen er begrænset til en normal husholdningsmængde.

Udtjente batterier kan indeholde skadelige stoffer eller tungmetaller, som skader miljøet samt menneskers sundhed. Genbruges udtjente batterier samt de indeholdte ressourcer, er dette med til at beskytte vigtige ressourcer.

Symbolet på en overstreget affaldsspand betyder, at batterier og genopladelige batterier ikke må smides ud med det almindelige husholdningsaffald.

Står tegnene Hg, Cd eller Pb under affaldsspan- den, betyder dette følgende:

Hg: Batteriet indeholder mere end 0,0005 % kviksølv
Cd: Batteriet indeholder mere end 0,002 % cadmium
Pb: Batteriet indeholder mere end 0,004 % bly

Batterier og genopladelige batterier kan afleveres uden vederlag de følgende steder:

■ Offentlige affaldsdeponier (f.eks. kommunale lossepladser)
Forretninger, der sælger batterier og genopladelige batterier
- Indsamlingssteder, der tager brugte batterier tilbage
■ Producentens indsamlingssteder (hvis denne ikke er medlem af den kollektive tilbagetagelsesordning)

Disse informationer gælder kun batterier og genopladelige batterier, der er solgt i EU-lande, og hvor EU-direktivet 2006/66/EU er gældende. I lande uden for den Europæiske Union kan der være andre bestemmelser for bortskaffelse af batterier og genopladelige batterier.

12 KUNDESERVICE/SERVICE

Henvend dig til nærmeste AL-KO serviceværksted ved spørgsmål til garanti, reparation eller reservedele.

Disse oplysninger findes på internettet på adressen: www.al-ko.com/service-contacts

13 HJÆLP VED FORSTYRRELSER

FORSIGTIG! Fare for kvæstelser

Skarpe samt bevægelige maskindele kan medføre kvæstelser.

Bær altid handsker under vedligeholdelse, pleje samt rengøring af maskinen!

Forstyrrelse Årsag Afhjælpning

Motoren kø-rer ikke.	Batteriet er tomt.	Oplad batteriet.
	Batteriet mangler eller er ikke kor-rekt isat.	Sæt batteriet korrekt i.
	Strømforsy-ningen er af-brudt.	■ Fjern bat-teriet.■ Rens stik-kontakter-ne.■ Sæt batte-riet i igen.
Motoren kø-rer med af-brydelser	Tænd-/sluk-knappen er defekt.	Kontakt AL-KO-servicested.

Forstyrrelse Årsag Afhjælpning

Styreskinnen og savkæden bliver varme. Røgudvikling.	Savkæden er for stram.	Kontroller kædestramningen. Efterspænd savkæden.
	Olietanken er tom.	Fyld savkædeolie i.
	Olieadgangsboringen og/ eller noten i styreskinnen er snavsede.	Rengør olieadgangsboringen og noten i styreskinnen.
Motor i gang, men savkæden bevæger sig ikke.	Savkæden er for stram.	Kontroller kædestramningen. Efterspænd savkæden.
	Fejl i appara-tet	Kontakt AL-KO-servicested.
Savkæden frembringer træstøv i ste- der for træspå- ner. Stangaf-greneren skal trykkes gen-nem træet.	Savkæden er stump.	Slib savkæden, eller opsøg AL-KO serviceafde-lingen.
Apparatet vi-brerer usæd-vanligt.	Fejl i appara-tet	Kontakt AL-KO-servicested.
Batteriets driftstid falder tydeligt.	Batteriets le- vetid er udlø-bet.	Udskift batteriet. Brug kun origi-nalt tilbehør fra producenten.
Batteriet kan ikke oplades.	Batteriets kontakter er snavsede.	Kontakt AL-KO-servicested.
	Batteriet el- ler oplade- ren er de-fekt.	Udskift batteriet eller opladeren. Brug kun origi-nalt tilbehør fra producenten.
	Batteriet er for varmt.	Lad batteriet kø-le af.

BEMÆRK

Ved forstyrrelser, der ikke er anført i denne tabel, eller som du ikke selv kan afhjælpe, bedes du henvende dig til vores kundeservice.

14 GARANTI

Inden for den lovbestemte reklamationsperiode reparerer eller udskifter vi efter eget skøn eventuelle materiale- eller fabrikationsfejl på apparatet. Reklamationsperioden bestemmes af loven i det land, hvor maskinen er købt.

Vores garanti gælder kun, hvis:

■ brugsanvisningen følges
■ apparatet behandles korrekt
■ der bruges originale reservedele

Garantien bortfalder ved:

■ egenhændige forsøg på reparation
■ egenhændige tekniske ændringer
■ ukorrekt brug

Følgende er ikke omfattet af garantien:

Lakskader, der skyldes normal slitage
■ Sliddele, der er markeret med ramme xxxxxx (x) på reservedelslisten

Garantiperioden begynder med købet foretaget af den første slutforbruger. Datoen på købskvitteringen er gældende. Kontakt forhandleren, hvor apparatet er købt, eller den nærmeste autoriserede kundeservice. Medbring denne erklæring og den originale købskvittering. Denne erklæring berører ikke købers lovbestemte rettigheder over for sælger på grund af mangler.

15 EC-OVERENSSTEMMELSESERKLAERING

Vi erklærer hermed, at dette produkt ved salg opfylder kravene i de harmoniserede EU-direktiver, EU-sikkerhedsstandarderne samt de produktspecifikke standarder.

Produkt

Batteridreven stangafgrener

Serienummer

G4990012

Type

CSA 2020

Lydtryksniveau

EN ISO 3744

målt/garanteret

90,4 dB(A) / 92 dB(A)

Producent

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 Kötz

EU-direktiver

2006/42/EF

2014/30/EU

2000/14/EF

2011/65/EU

Overensstemmelsesvurdering

2000/14/EF bilag V

Ansvarlig for dokumentationen

Andreas Hedrich

Ichenhauser Str. 14

D-89359 Kötz

Harmoniserede standarder

EN 60745-1:2009+A11:2010

EN 60745-2-13:2009+A1:2010

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:2015

Kötz, 01-08-2017

Wolfgang Hergeth

Managing Director

2.3 Sikkerhets- og beskyttelsesanordninger 266

2.4 Tiltenkt bruk.... 266

3.10.4 Sikkerhetsanvisninger for batteriet 270

3.10.5 Sikkerhetsanvisninger for laderen 271

4 Montering.... 271

2.3 Sikkerhets- og beskyttelsesanordninger

Beskyttelsesdeksel på sverdet

- Hold en minsteavstand på 10 m til strømførende luftledninger.

3.10.4 Sikkerhetsanvisninger for batteriet

3.10.5 Sikkerhetsanvisninger for laderen

■ Bruk trakt for enklere påfylling.
Det må ikke komme smuss i oljetanken.

Ikke ta på girkassen.

■ Informer deg på forhånd om det er mulig med en transport med tjenesteleverandøren du ønsker, og send pakken med denne.

Symbolet med søppelspann med strek over betyr at elektro- og elektronikkapparater ikke kan kastes i husholdningsavfallet.

Elektro- og elektronikkapparater kan leveres gratis inn på følgende steder.

■ offentlige avfallshändterings- eller innsamlingssteder (f.eks. kommunale renovasjonsstasjoner)
- butikker for elektroapparater (fysiske og virtuelle) såfremt butikken er forpliktet til retur eller tilbyr dette frivillig.

Dette finner du på Internett på følgende adresse: www.al-ko.com/service-contacts

13 FEILS∅KING

FORSIKTIG!

Fare for personskader!

Følgende omfattes ikke av garantien:
