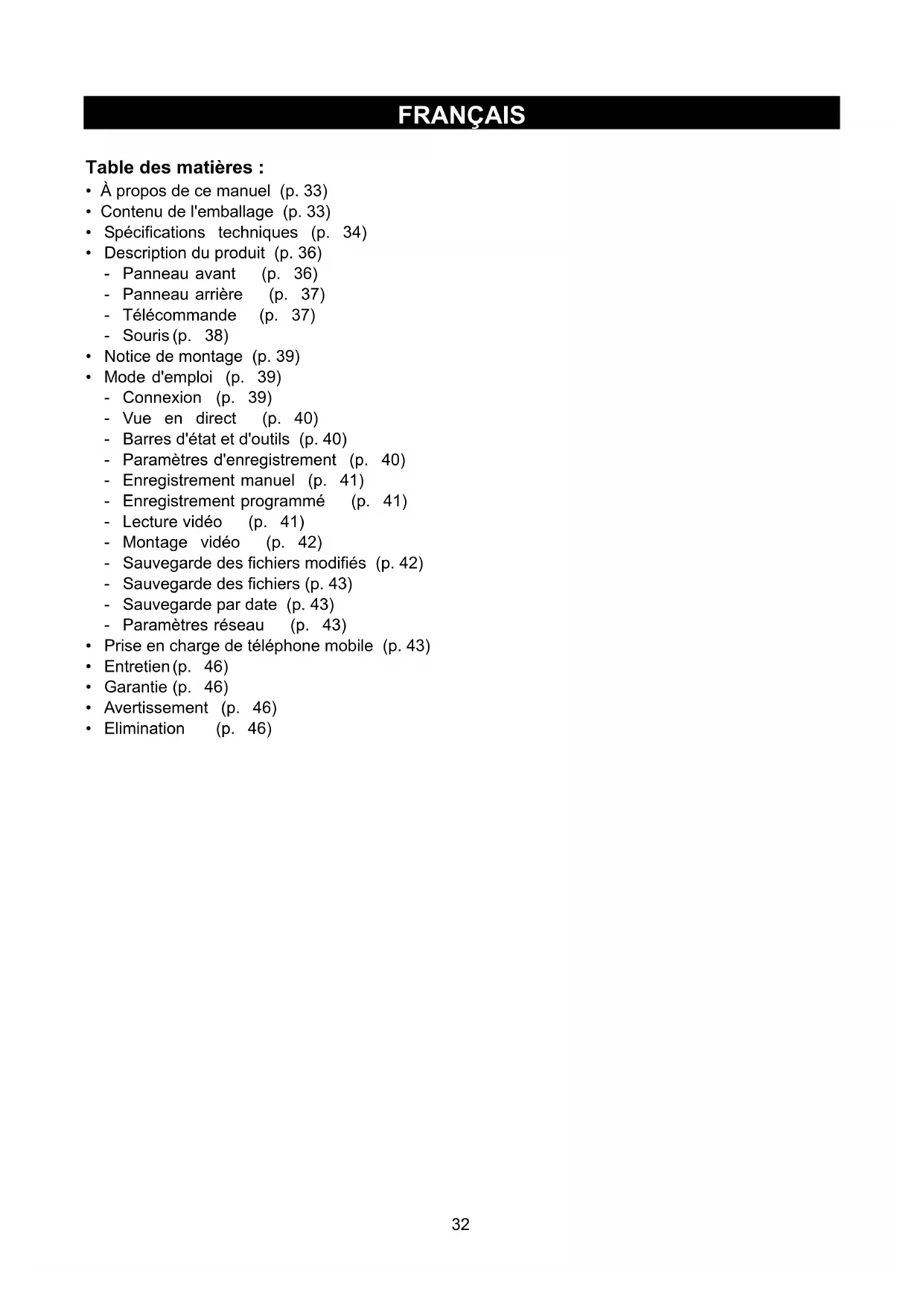

MODE D'EMPLOI SECDVR504 KONIG

• À propos de ce manuel (p. 33)

• Contenu de l'emballage (p. 33)

Description du produit (p. 36) - Panneau avant (p. 36) - Panneau arrière (p. 37) - Télécommande (p. 37) - Souris (p. 38)

• Mode d'emploi (p. 39) - Connexion (p. 39) - V ue en direct (p. 40)

Barres d'état et d'outils (p. 40) - Paramètres d'enregistrement (p. 40) - Enregistrement manuel (p. 41) - Enregistrement programmé (p. 41) - Lecture vidéo (p. 41) - Mont age vidéo (p. 42)

Sauvegarde des fichiers modifiés (p. 42)

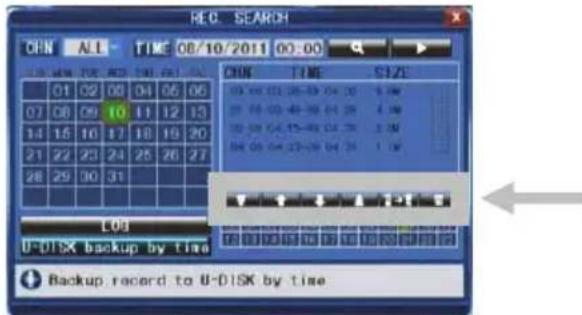

Sauvegarde des fichiers (p. 43)

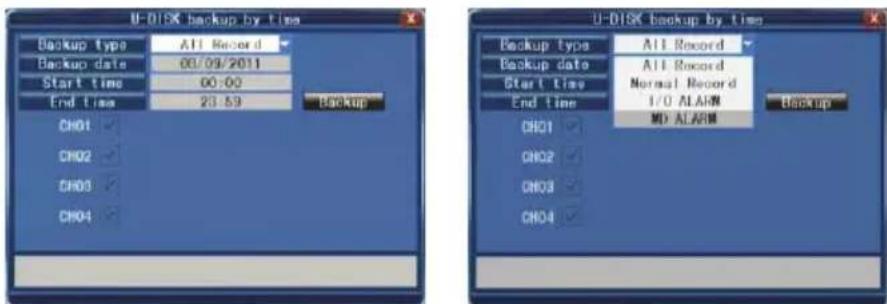

Sauvegarde par date (p. 43) - Paramètres réseau (p. 43)

Prise en charge de téléphone mobile (p. 43)

• A vertissement (p. 46)

• Elimination (p. 46)33 À propos de ce manuel Ce manuel décrit l'installation et l'utilisation de l'enregistreur vidéo numérique et des caméras. Il est recommandé de se référer au manuel anglais pour plus de détails concernant l'enregistreur vidéo numérique.

• Nous vous recommandons de lire attentivement le présent manuel avant d'installer/utiliser le système de caméras de surveillance.

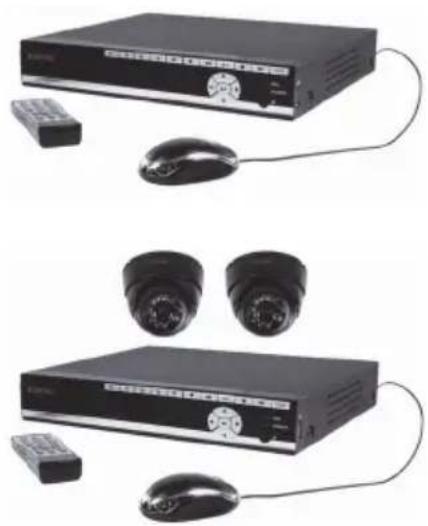

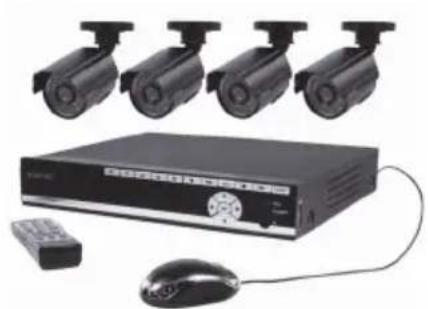

• Conservez ce manuel dans un endroit sûr pour toute consultation future. Contenu de l'emballage SEC-DVR504

• 1x Télécommande (avec 2 piles AAA)

• 1x Adaptateur secteur avec sorties pour le DVR et 4 caméras

• 2x Câble de connexion de 18 m

• 1x Télécommande (avec 2 piles AAA)

• 1x Adaptateur secteur avec câble de sortie pour le DVR et 4 caméras

• 2x Câble de connexion de 18 m

• 1x Télécommande (avec 2 piles AAA)

• 1x Adaptateur secteur avec câble de sortie pour le DVR et 4 caméras

• 4x Câble de connexion de 18 m

• 1x Télécommande (avec 2 piles AAA)

• 1x Adaptateur secteur avec câble de sortie pour le DVR et 4 caméras

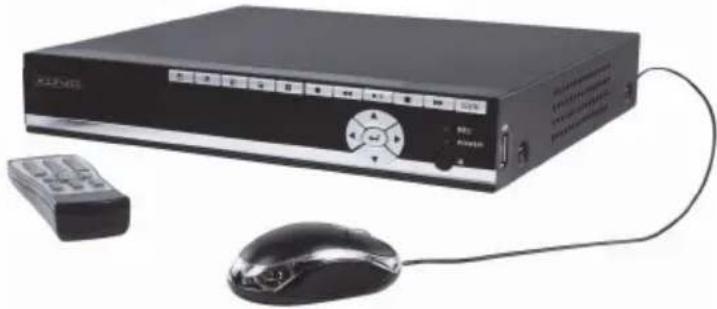

• 1x CD-ROM34 Spécifications techniques Enregistreur vidéo numérique SEC-DVR504

• Compression vidéo : H.264

• Système vidéo : PAL / NTSC

• Système d'exploitation : Linux

• Entrée S-vidéo : 4 canaux, BNC

• Sortie Vidéo : 1 canal BNC / 1 canal VGA

• Résolution VGA : 1280 x 1024

• Résolution d'affichage : PAL : 720 x 576 / NTSC : 720 x 480

• Résolution d'enregistrement : PAL : CIF (360 x 288) / HD1 (720 x 288) / D1 (720 x 576), NTSC : CIF (360 x 240) / HD1 (720 x 240) / D1 (720 x 480)

• Vitesse d'enregistrement d'images : PAL : 50 ips @ D1, 100 ips @ HD1 / CIF, NTSC : 60 ips @ D1, 120 ips @ HD1 / CIF

• Affichage : Plein écran / quad (quadruplé) / PIP (images incrustées) / S.E.Q

• Interface HDD : 1x SATA 3,5"

• Capacité disque dur : jusqu'à 2 TO (non inclus)

• Lecture : 4 canaux simultanément

• Lecture via réseau : 4 canaux

• Interface réseau : RJ45,10 M / 100 M

• Protocole réseau : TCP / IP, DHCP, DDNS, PPPoE

• Fonctions réseau : Supporte la vue en direct avec Internet Explorer & smartphone

• Interface USB : USB 2.0 pour la souris et sauvegarde des fichiers/mise à niveau

• Sauvegarde : Fichiers AVI sur clé flash USB / disque dur amovible USB / lecteur CD USB / réseau

• Autorisation : 7 utilisateurs max.

• Fonctions offertes : vue en direct, enregistrement, lecture, sauvegarde et accès à distance

• Qualité d'enregistrement : Très bonne / bonne / normale

• Modes d'enregistrement : Normal / programmé / détection de mouvement / enregistrement à distance

• Pré-enregistrement : 3 sec.

• Mode lecture : Lecture / avance rapide / retour rapide / image par image

• Recherche pour lecture : Date / temps / liste de fichiers

• Temps d'enregistrement : 15 / 30 / 45 / 60 min.

• Poids : 1,5 kg35 Caméra SEC-CAM355

• Résolution horizontale : 420 lignes TV

• Angle de visualisation : 60°

• LED infrarouge : 24 pcs, 15 M

• Sensibilité de lumière : 0,001Lux

• Obturateur électronique : 1 / 50 (1 / 60) ~ 1 / 100,000 sec.

• Rapport signal/bruit : >48 dB

• Balance des blancs : Automatique

• Correction gamma : 0,45

• Protection : Utilisation en intérieur

• Température de fonctionnement : -10°C~45°C

• Sortie vidéo : 1.0 V p-p / 75 Ω

• Poids (avec support) : 148 g Caméra SEC-CAM25

• Résolution horizontale : 420 lignes TV

• Angle de visualisation : 60°

• LED infrarouge : 24 pcs, 15 M

• Sensibilité de lumière : 0,001 Lux

• Obturateur électronique : 1 / 50 (1 / 60) ~ 1 / 100,000 sec.

• Rapport signal/bruit : >48 dB

• Température de fonctionnement : -10°C~45°C

• Sortie vidéo : 1.0 V p-p / 75 Ω

• Poids (avec support) : 450 g Consignes de sécurité :

• N’ouvrez pas la caméra ou le DVR en cas de dysfonctionnement. Ces appareils ne doivent être ouverts que par un technicien qualifié.

• Ne plongez pas la caméra ou le DVR dans un liquide.

• N’exposez pas le DVR à l'eau ou à l'humidité.

• N’exposez pas la caméra ou le DVR à des températures élevées (voir spécifications techniques).

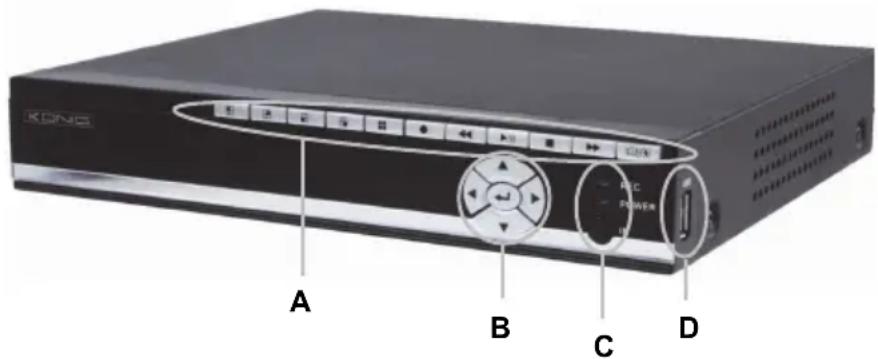

• N’installez pas le système à proximité de forts champs magnétiques, tels que haut-parleurs. Cela peut affecter la qualité. Description du produit Description des touches du panneau avant du DVR et leurs fonctions : Section A :

Appuyez pour sélectionner le canal 1 Appuyez pour sélectionner le canal 2 Appuyez pour sélectionner le canal 3 Appuyez pour sélectionner le canal 4 Appuyez pour sélectionner le mode QUAD et afficher tous les canaux simultanément Appuyez pour démarrer ou arrêter l'enregistrement manuel (pour l'enregistrement programmé, allez à la section menu du DVR) Appuyez pour retourner rapidement dans l'enregistrement vidéo en mode lecture Appuyez pour ouvrir le menu recherche et lecture vidéo. Lorsque le mode lecture est activé, appuyez sur ce bouton pour lire / suspendre l'enregistrement. Appuyez pour arrêter la lecture Appuyez pour avancer rapidement dans l'enregistrement vidéo en mode lecture Appuyez pour accéder à la barre d'outils, masquer la barre d'outils, quittez les menus et les sous-menus. Lorsque la barre d'outils est affichée à l'écran, appuyez sur la touche ENTRER pour accéder au menu. Section B :

Utilisez les touches fléchées pour naviguer dans le menu Appuyez sur la touche ENTER pour confirmer votre choix dans le menu

D37 Section C : REC Le voyant s'allume pour indiquer l'enregistrement est en cours POWER Le voyant s'allume lorsque le DVR est allumé IR capteur infrarouge de réception des signaux de la télécommande Section D : Port USB Connexion USB pour mémoire de stockage amovible Remarque : appuyez 10 fois sur la touche dans la vue en direct quand il n'y a pas de barre d'outils. Ceci basculera le menu principal entre Sortie vidéo CVBS et Sortie vidéo VGA. Description des connecteurs à l'arrière du DVR :

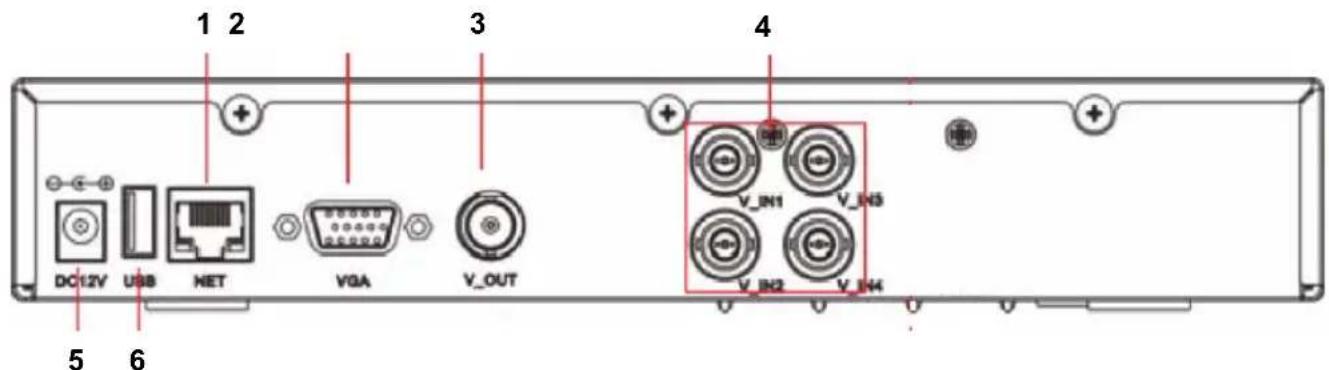

1. Interface réseau RJ45, 10 M / 100 M

2. Sortie vidéo VGA pour moniteur

3. Sortie vidéo CVBS pour moniteur

4. Connecteurs d'entrée BNC pour la connexion des caméras

5. Entrée alimentation CC (utilisez uniquement l'adaptateur d'alimentation fourni)

6. Port USB pour souris

Description de la télécommande : Les fonctions et les symboles des touches de la télécommande sont identiques aux fonctions des touches du panneau avant du DVR ayant les mêmes symboles. Les touches suivantes n'existent que sur la télécommande : Si le mot de passe est activé, appuyez sur la touche de verrouillage pour quitter le menu après avoir changé des paramètres tels que le mot de passe. Remarque : le mot de passe par défaut pour Admin est « 888888 » et « 666666 » pour user1. Dans menu> système> utilisateur, vous pouvez changer le mot de passe Admin et ajouter un autre nom et mot de passe utilisateur. Touches numériques : appuyez sur la touche 1, 2, 3 ou 4 pour sélectionner le canal de la caméra. Les autres touches numériques n'ont pas de fonction pour ce modèle. Appuyez sur la touche ENTER pour confirmer votre choix dans le menu. Appuyez sur la touche séquence pour démarrer la séquence automatique entre les caméras connectées. Touche Mute (couper le son) Non applicable pour ce modèle. Menu/ESC : appuyez sur cette touche pour accéder au menu ou quitter le menu/option

Touche Quad : appuyez sur cette touche pour passer en mode quad. appuyez sur la touche 1, 2, 3 ou 4 pour sélectionner la caméra en plein écran. Description de la souris : La souris fonctionne comme une souris d'un ordinateur. Clic droit : Dans la vue en direct, un clic-droit affiche ou masque la barre d'outils. Dans le menu principal ou un sous-menu, un clic droit fait quitter le menu en cours. Il convient de noter que les modifications apportées aux paramètres ne seront pas sauvegardés après un clic droit. Clic gauche : Dans le menu mode déverrouillage, un clic gauche sur l'icône Paramètres système dans la barre d'outils ouvre le menu principal. Dans le menu principal, un clic gauche ouvre les sous-menus. Dans le menu « detail files » (fichiers détails), un clic gauche lit un fichier d'enregistrement. En cliquant avec le bouton gauche, vous pouvez sélectionner des valeurs dans les boîtes d'édition ou dans les menus déroulants. Le système supporte la saisie des caractères chinois et autres symboles spéciaux, des chiffres et des lettres. Sur l'interface de lecture, un clic gauche peut contrôler les fonctions avance rapide, retour rapide, ralenti, lecture image par et image et lecture normale. Un clic gauche peut également arrêter l'un de ces processus ou peut être utilisé pour quitter un mode ou un menu. Un clic gauche peut être utilisé pour accéder à la barre de contrôle des couleurs, la barre de contrôle du volume (n/a) et la barre de contrôle de l'écran. Dans le menu principal, sous-menus ou l'écran de lecture, un clic gauche sur « x » fait quitter le menu en cours. Un clic gauche peut également être utilisé pour sélectionner des éléments de menu. Double-cliquer Dans la vue en direct ou lecture vidéo, un double-clic maximise l'écran du bouton gauche de la souris. Déplacement de la souris dans l'interface réglage de la détection de mouvement, vous pouvez faire un clic gauche puis faire glisser l'image pour définir la zone de détection de mouvement.39 Notice de montage Mode d'emploi Les chapitres suivants décrivent quelques-unes des caractéristiques et fonctions de l'enregistreur vidéo numérique (DVR) pour vous aider à démarrer. Il est recommandé de se référer au manuel anglais pour plus de détails concernant l'enregistreur vidéo numérique (DVR). Il est recommandé d'utiliser la souris pour la manipulation du système. Le DVR s'allume automatiquement dès qu'il est branché au courant. Lors de la configuration, appuyez sur pour restaurer les paramètres par défaut. Appuyez sur pour sauvegarder les paramètres. Connexion : Dans la vue en direct, appuyez deux fois sur ou double-cliquez le bouton droit de la souris pour afficher la barre d'outils. La fenêtre de connexion apparaît si le mot de passe est activé. Vous pouvez entrer un nom d'utilisateur et un mot de passe pour vous connecter.

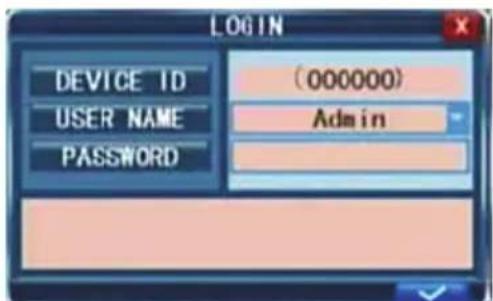

1. le mot de passe par défaut pour Admin est 888888 et 666666

2. L'ID de l'appareil est utilisé pour se connecter à Internet

Explorer. Pour l'utilisation détaillée, reportez-vous au manuel détaillé.

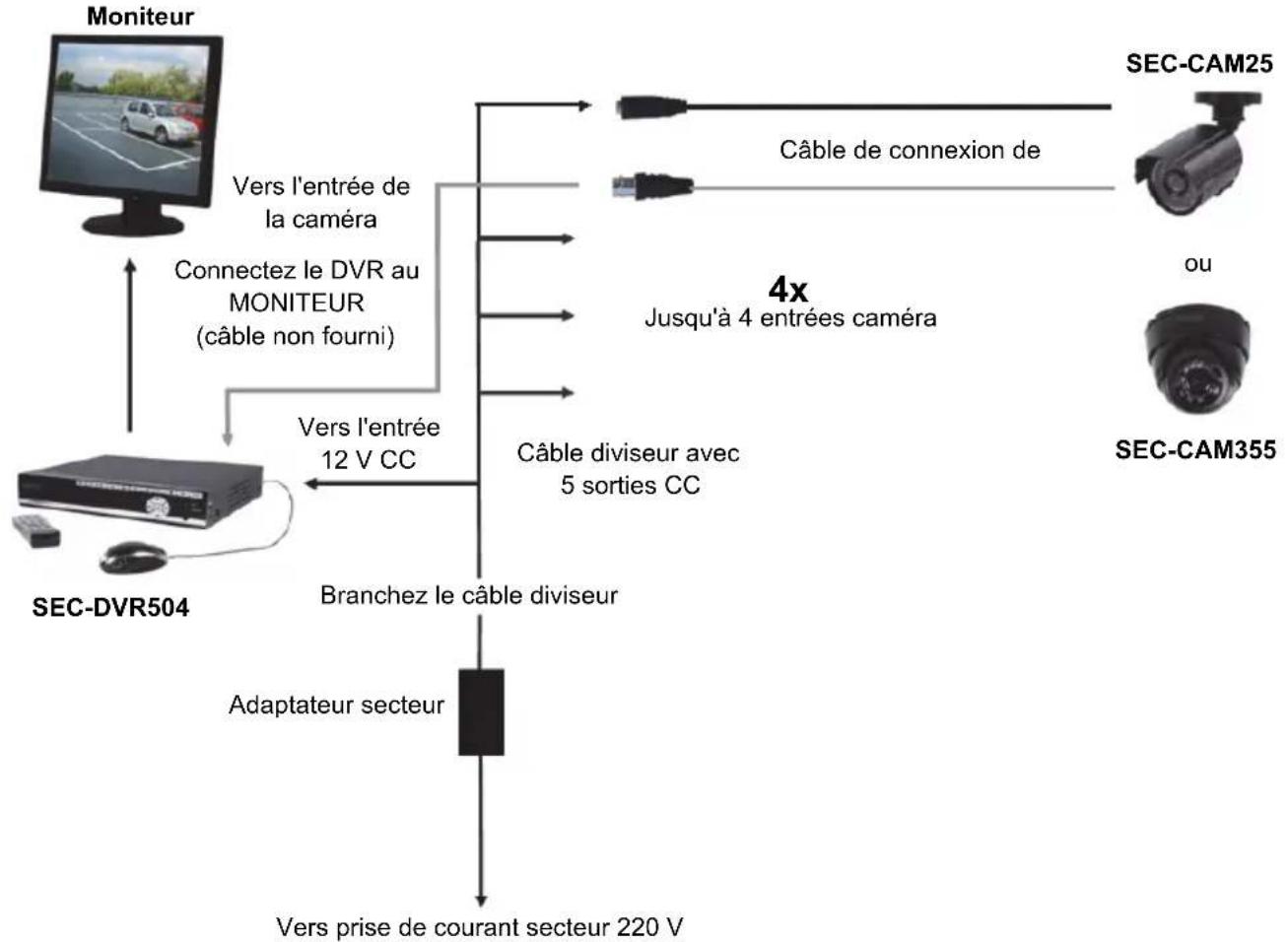

Remarque : la connexion au DVR est nécessaire pour accéder au menu et modifier les paramètres. Connectez le DVR au MONITEUR (câble non fourni) Câble diviseur avec 5 sorties CC Branchez le câble diviseur SEC-CAM25 Vers l'entrée de la caméra SEC-CAM355

Câble de connexion de

Jusqu'à 4 entrées caméra SEC-DVR504 Moniteur Vers prise de courant secteur 220 V Adaptateur secteur Vers l'entrée 12 V CC40 Vue en direct : Les informations à l'écran lors de la vue en direct sont les images, les noms et les états de chaque canal en temps réel. voici la description des icônes : L'icône indique que le canal a détecté un mouvement dans le mode détection de mouvement. Le point rouge indique que le canal fonctionne correctement en mode enregistrement. Barres d'état et d'outils : Dans la vue en direct, appuyez une fois sur ou cliquez sur le bouton droit de la souris pour afficher la barre d'état. Heure système Estimation du temps restant d'enregistrement sur le disque dur Dans la vue en direct, appuyez deux fois sur ou double-cliquez le bouton droit de la souris pour afficher la barre d'outils si le mot de passe est désactivé. Lorsque le mot de passe est activé, vous pouvez voir la barre d'outils seulement après la connexion.

1. Paramètres système (menu) 6. E Zoom (électronique)

5. Séquence automatique

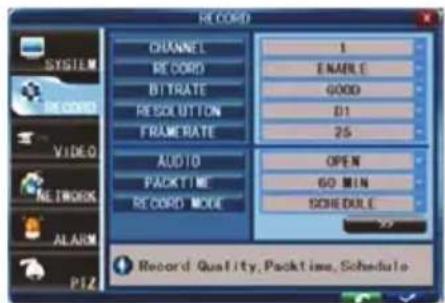

Paramètres d'enregistrement : Sélectionnez Toolbar → System settings → Record pour accéder au menu d'enregistrement. Vous pouvez régler qualité, résolution, taux d'images, temps de mise en paquet et mode d'enregistrement. Il y a trois types de mode audio : Enregistrement manuel, Toujours et programmé. Avec le mode d'enregistrement Toujours on enregistre chaque canal en permanence. Fréquence d'images : Il est possible de régler le taux d'images de chaque canal de façon indépendante. Pour PAL l'enregistrement en temps réel est de 25 images par seconde (ips). Il convient de noter que la limite du taux d'images d'enregistrement varie en fonction de la résolution d'enregistrement sélectionnée. Même si vous pouvez définir le taux d'images d'enregistrement ici, le système le diminuera automatiquement s'il dépasse les limites du DVR. Résolution : Il y a trois options pour la résolution d'enregistrement : D1, HD1 et CIF. Une télévision de qualité standard est équivalente à la qualité D1. La résolution de chaque canal pour l'enregistrement peut être réglée de façon indépendante. Remarque : la fonction audio n'est pas applicable pour ce modèle.

Enregistrement manuel : L'enregistrement manuel est utile lorsque vous voulez enregistrer immédiatement un événement. Pour activer l'enregistrement manuel, sélectionnez Toolbar → Manual Record ou appuyez sur la touche REC du panneau avant ou de la télécommande. Un point rouge apparaît sur l'écran. Pour arrêter l'enregistrement manuel, appuyez de nouveau sur la touche REC. Remarque : cette option ne marche que lorsque le DVR n'est pas en train d'enregistrer. Enregistrement programmé : Il vous permet de créer un programme pour les tâches d'enregistrement pour une semaine ; ainsi seuls certains événements sélectionnés seront enregistrés. CANAL : Vous pouvez sélectionner un, deux ou tous les canaux. Il y a trois modes d'enregistrement : Enregistrement Détection de mouvement, Normal et Aucun. Les différentes couleurs indiquent les différents modes d'enregistrement : Orange pour enregistrement Détection de mouvement, vert pour Normal et gris pour pas d'enregistrement. Sélectionnez d'abord une cellule de couleur en bas de l'écran. Sélectionnez ensuite, une cellule relative au jour souhaité. Avec la fonction copie, vous pouvez copier un réglage à tous les jours ou à une journée donnée.

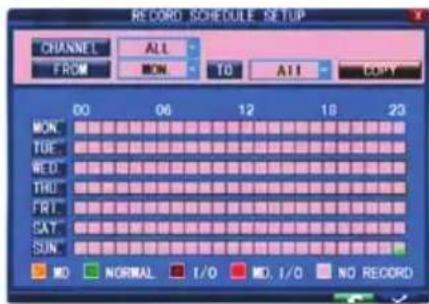

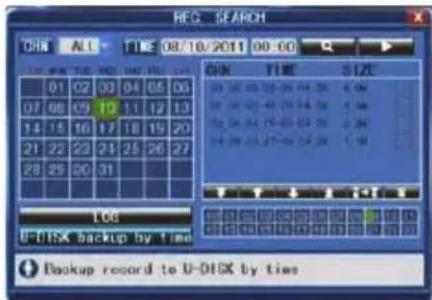

Après avoir terminé le programme, cliquez sur pour activer le réglage. Remarque : L'option E/S n'est pas applicable pour ce modèle. Lecture vidéo : Sélectionnez Toolbar → Play pour accéder au menu Playback. Méthode 1 : Lecture par date Entrée de la date : Réglez la date et l'heure qui correspond à l'enregistrement que vous recherchez. Sélectionnez « TIME » et cliquez sur Entrer pour insérer directement les chiffres pour régler l'année, le mois et le jour. Insérez le temps dans le champ suivant et cliquez sur ►. La fenêtre suivante apparaîtra automatiquement. Sélectionnez le canal de la vidéo que vous voulez lire et cliquez sur ►. Si un seul canal est sélectionné, la vidéo de ce canal sera affichée en plein écran. Si deux ou plusieurs canaux sont sélectionnés, les vidéos des canaux sélectionnées seront affichées simultanément dans quatre fenêtres.

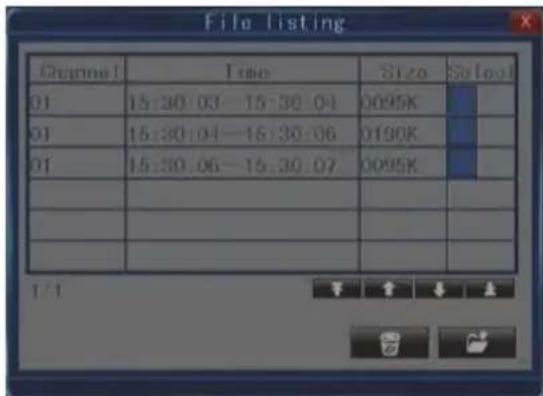

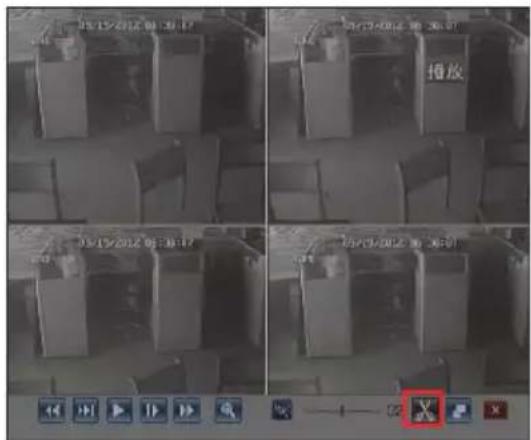

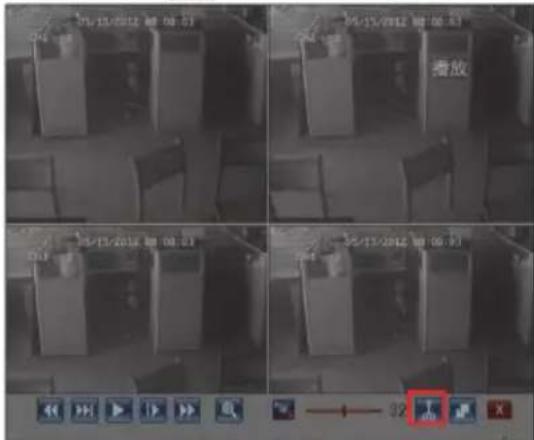

Méthode 2 : Lecture par état d'enregistrement Insérez la date, cliquez sur rechercher et vous pouvez voir l'état d'enregistrement de cette date.42 Montage vidéo : Pendant la lecture, choisissez le canal que vous souhaitez éditer, cliquez sur le bouton dans le panneau de commande de lecture, et l'icône devient . Quand vous avez terminé le montage, cliquez sur le bouton , et il devient . Sauvegarde des fichiers modifiés : Une fois le montage complété, insérez le dispositif de stockage USB et cliquez sur le bouton pour passer à l'interface suivante :

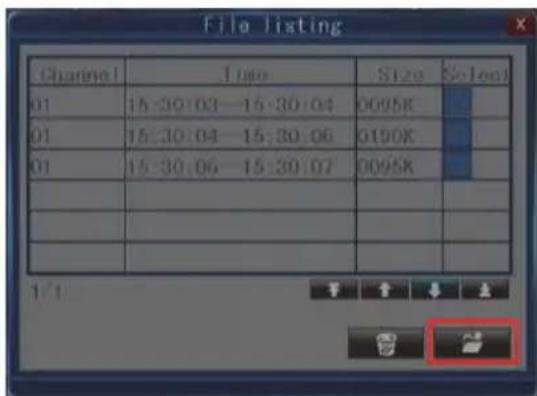

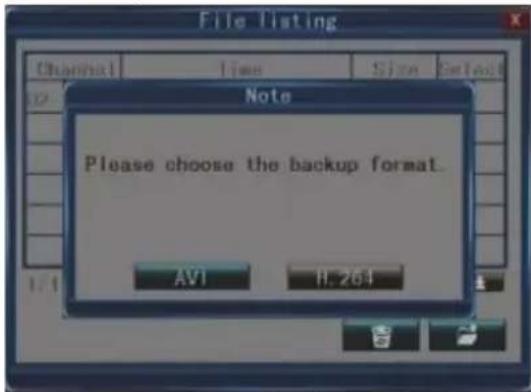

Choisissez le fichier, cliquez sur le bouton et choisissez le format de fichier, le fichier sera alors sauvegardé sur votre dispositif de stockage USB. Remarque : La liste des fichiers modifiés peut contenir 18 enregistrements au maximum, vous pouvez cliquer sur le bouton pour effacer la liste. Si la liste a atteint les 18 entrées, le bouton devient . De plus, quand vous abandonnez la lecture, la liste sera effacée automatiquement.43 Sauvegarde des fichiers : Sélectionnez Toolbar → Play → Search pour accéder à la liste des fichiers. Cette interface vous permet de sauvegarder un fichier vidéo. Cliquez sir , , et pour changer de pages. Sélectionnez le fichier vidéo que vous voulez sauvegarder et cliquez sur pour sauvegarder le fichier vidéo sur un dispositif de stockage USB. Sauvegarde par date : Déplacez le curseur sur [►] (l'icône devient en surbrillance lorsqu'il est sélectionné) et cliquez sur le bouton gauche pour accéder à l'interface [REC SEARCH] ou appuyez sur [►/ ║] pour accéder à l'interface de réglage. Déplacez le curseur sur « U-DISK backup by time » et cliquez sur le bouton gauche pour accéder à l'interface de recherche « U-DISK backup by time » (comme illustré à la figure ci-dessous). Paramètres réseau : Pour configurer le réseau, il faut de disposer compétences en réseau/IP. Contactez votre revendeur ou une autre personne ayant des compétences en réseau/IP. Pour connecter le DVR à Internet, certains paramètres doivent être réglés au sein du DVR. Pour accéder à votre DVR via Internet, vous devez avoir une adresse IP statique de votre fournisseur de service Internet (FSI) ou un routeur avec un DNS dynamique (DDNS) et un compte avec un service DDNS en ligne. Ce service dépend de chaque pays, mais dans de nombreux pays un service est proposé par le fabricant à http ://www.dyndns.com. Sélectionnez Toolbar → System Setting → Network. Il est recommandé de se référer au manuel anglais pour plus de détails concernant les paramètres réseau. Prise en charge de téléphone mobile Ce dispositif d'enregistrement vidéo numérique (DVR) est en mesure de transmettre un flux direct d'image des caméras CCTV vers votre téléphone mobile, de façon à ce que vous ayez accès à la volée à votre système de surveillance de presque n'importe où. Pour le visualiser, vous devez installer un programme dédié sur votre téléphone mobile selon son système d'exploitation. Les programmes pour44 téléphone mobile sont situés sur le CD fourni ou en téléchargement depuis iTunes pour un iPhone. Dans iTunes, veuillez rechercher l'application « MobileEye+ ». Veuillez consulter le manuel d'instruction de votre téléphone mobile pour installer le programme. Actuellement, un nombre limité de téléphones sont pris en charge : Android ou iPhone d'Apple. Dans l'exemple suivant, nous utilisons un téléphone mobile Android. L'utilisation d'autres programmes pour mobile est très similaire. Pour plus d'instructions détaillées, veuillez consulter le manuel de l'utilisateur complet fourni sur le CD. Depuis le CD d'installation, installez le fichier « MobileEye+_2.0.6(04091435).apk » sur votre téléphone mobile Android. Consultez le manuel de l'utilisateur inclus avec le téléphone pour plus de détails sur l'installation de cette application. (1) Recherchez et exécutez le programme « MobileEye ». L'utilisateur doit d’abord ajouter des dispositifs. Cliquez sur le bouton «

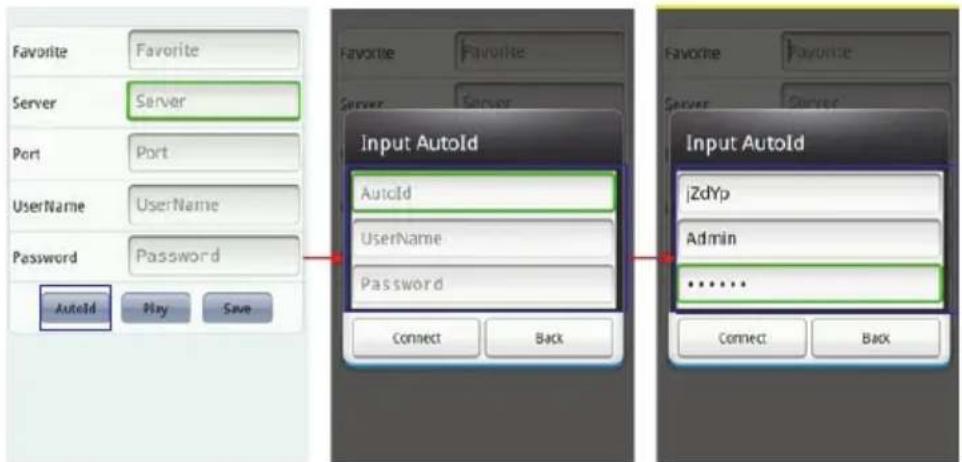

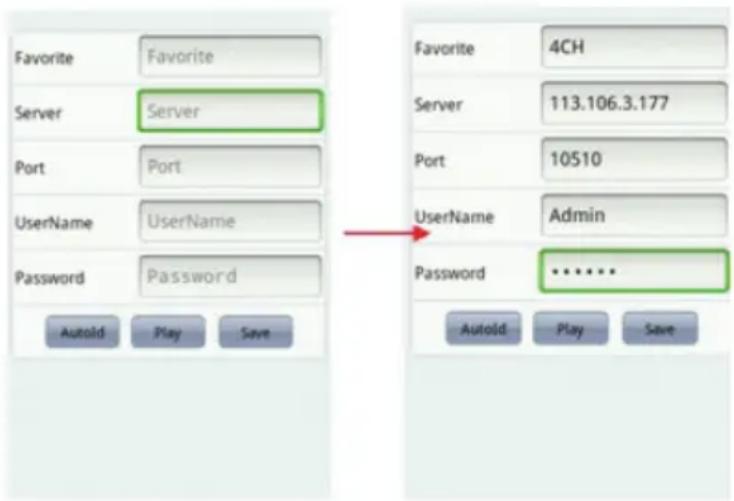

a. Avec une adresse IP (ou DDNS) Sur la fenêtre d'information du dispositif, renseignez les valeurs « Favorite », « Server », « Port », « User Name » et « Password » pour la configuration DVR. Cliquez sur « » pour sauvegarder. b. Avec un identifiant (ID) automatique Sur la fenêtre d'information du dispositif, cliquez sur « Autold » puis renseignez les valeurs « AutoId », « User Name » et « Password » pour la configuration DVR. Cliquez sur

» pour revenir à l'écran principal pour vous connecter au canal. Remarque :

1. Avant d'utiliser cette fonction, vous devez vous doter d'un service de connexion à

Internet pour votre téléphone mobile, comme 3G ou 2,5G. Veuillez contacter votre fournisseur de téléphonie mobile pour les détails.

2. Vous pouvez regarder uniquement quatre canaux en direct en même temps avec votre

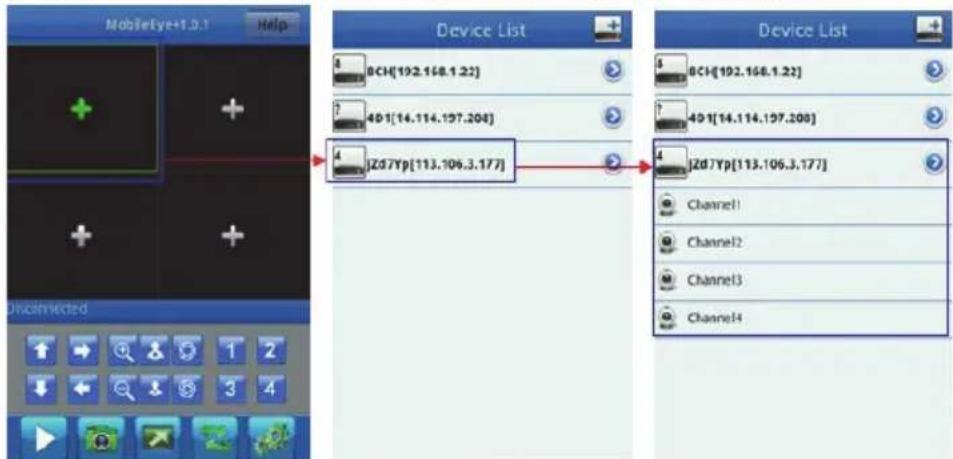

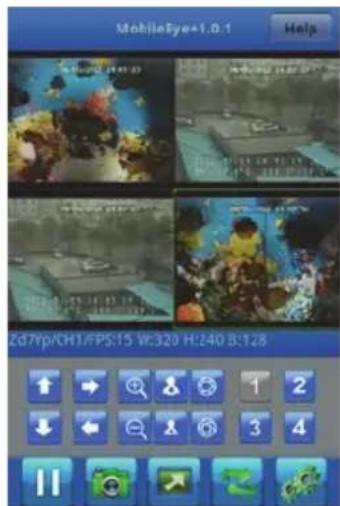

téléphone mobile. La reproduction des fichiers enregistrés n'est pas encore disponible.45 (2) Déplacez le curseur du cadre vert sur l'un des quadrants, et cliquez pour sélectionner l'un des canaux dans la liste des dispositifs, vous êtes connecté immédiatement. (3) Pour le contrôle en mode de fonctionnement PTZ, déplacez le curseur du cadre rouge vers l'un des quadrants qui est connecté à une caméra PTZ à l'aide des icônes suivantes. Commandes de direction PTZ : haut, bas, gauche, droit. Commandes d'objectif PTZ : zoom in/zoom out, focus+/focus-, iris+/iris-. Les autres icônes sont les suivantes : Utiliser les numéros pour sélectionner le canal de la vue en direct à afficher. / Bouton de Lecture/Stop. Capturer : pour capturer une prise de vue instantané du flux vidéo. Afficher en plein écran un canal sélectionné, et revenir à la vue en quadrants. Configurer des dispositifs : vous pouvez configurer les dispositifs (DVR) sans limitation. Cliquer pour afficher la fenêtre « help » et d'informations à propos de ce logiciel.46 Entretien : Nettoyez le DVR avec un chiffon sec. N’utilisez pas de solvants ou de produits abrasifs. Garantie: Toute altération et/ou modifications du produit annule la garantie. Nous ne pouvons être tenus responsables des dommages causés par l'utilisation incorrecte de ce produit. Avis de non responsabilité: Le design et les spécifications peuvent être modifiés sans préavis. Tous les logos, marques et noms de produits sont des marques commerciales ou des marques déposées de leurs détenteurs respectifs et sont reconnues comme telles. Elimination:

• Ce produit doit être jeté séparément des ordures ménagères dans un point de collecte approprié. Ne jetez pas ce produit avec les ordures ménagères ordinaires.

• Pour plus d'informations, contactez le distributeur ou l'autorité locale responsable de la gestion des déchets. Ce produit est fabriqué et délivré en conformité avec toutes les directives et règlements applicables et en vigueur dans tous les états membre de l'Union Européenne. Il est également conforme aux spécifications et à la réglementation en vigueur dans le pays de vente. La documentation officielle est disponible sur demande. Cela inclut mais ne se limite pas à : La déclaration de conformité (et à l'identification du produit), la fiche technique concernant la sécurité des matériaux, les rapports de test du produit. Veuillez contacter notre centre de service à la clientèle pour plus d'assistance : via le site Web : http://www.nedis.fr/fr-fr/contact/formulaire-de-contact.htm via courriel : service@nedis.com via téléphone : +31 (0)73-5993965 (aux heures de bureau) NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, PAYS-BAS47 NEDERLANDS DVR-beveiligingscamerasysteem Inhoudsopgave:
