MANUAL DE USUARIO SECDVR504 KONIG

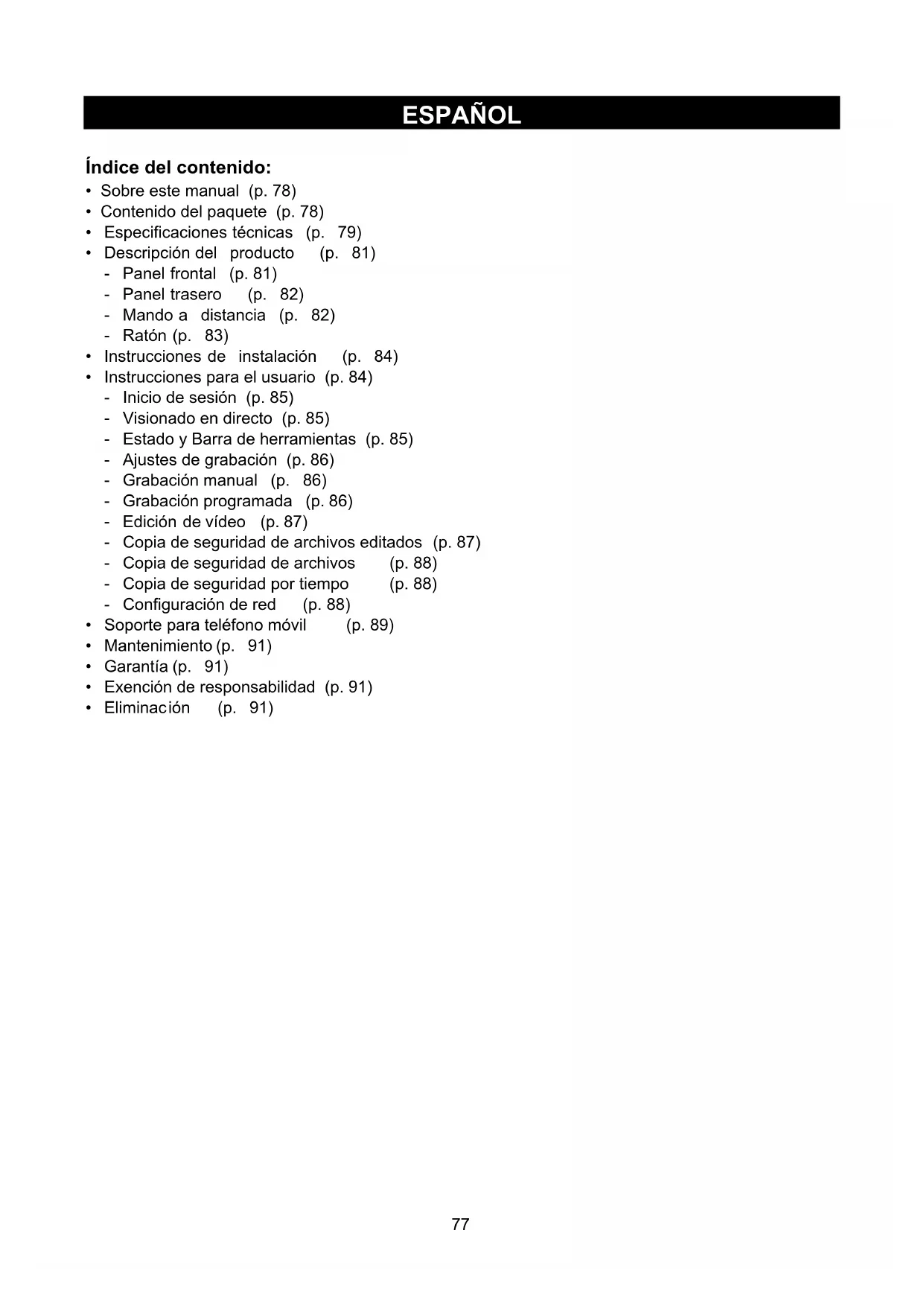

• Sistema operativo: Linux

• Contenido del paquete (p. 78)

• Especificaciones técnicas (p. 79)

• Descripción del producto (p. 81) - Panel frontal (p. 81) - Panel trasero (p. 82) - Mando a distancia (p. 82) - Ratón (p. 83)

• Instrucciones de instalación (p. 84)

Instrucciones para el usuario (p. 84)

Inicio de sesión (p. 85)

Visionado en directo (p. 85)

Estado y Barra de herramientas (p. 85)

Ajustes de grabación (p. 86) - Grabación manual (p. 86) - Grabación programada (p. 86) - Edición de vídeo (p. 87)

Copia de seguridad de archivos editados (p. 87)

Copia de seguridad de archivos (p. 88)

Copia de seguridad por tiempo (p. 88)

Configuración de red (p. 88)

Soporte para teléfono móvil (p. 89)

• Mantenimiento (p. 91)

Exención de responsabilidad (p. 91)

• Eliminac ión (p. 91)78 Sobre este manual Este manual describe el funcionamiento y la instalación del Grabador de Vídeo Digital y de las cámaras. Por favor, vea el manual en inglés más amplio si necesita más detalles sobre el Grabador de Vídeo Digital.

• Le recomendamos que lea este manual antes de instalar/usar el sistema de cámaras de seguridad.

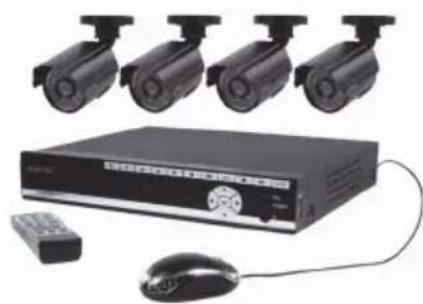

• Guarde este manual en un lugar seguro para futuras referencias. Contenido del paquete SEC-DVR504

• 1 Grabador de Vídeo Digital (DVR)

• 1 Mando a distancia (2 pilas AAA incluidas)

• 1 Adaptador eléctrico con salidas de alimentación para el DVR y 4 cámaras

• 2 cables de conexión de 18m

• 1 Mando a distancia (2 pilas AAA incluidas)

• 1 Adaptador eléctrico con cable de salida para el DVR y 4 cámaras

• 2 cables de conexión de 18m

• 1 Mando a distancia (2 pilas AAA incluidas)

• 1 Adaptador eléctrico con cable de salida para el DVR y 4 cámaras

• 4 cables de conexión de 18m

• 1 Mando a distancia (2 pilas AAA incluidas)

• 1 Adaptador eléctrico con cable de salida para el DVR y 4 cámaras

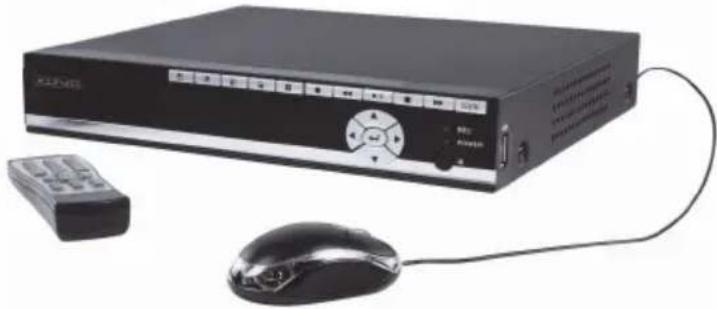

• 1 CD-ROM79 Especificaciones técnicas Grabador de Vídeo Digital SEC-DVR504

• Compresión de vídeo: H.264

• Sistema de vídeo: PAL / NTSC

• Sistema operativo: Linux

• Entrada de vídeo: 4 canales, BNC

• Resoluciones de presentación: PAL: 720 x 576 / NTSC: 720 x 480

• Resoluciones de grabación: PAL: CIF (360 x 288) / HD1 (720 x 288) / D1 (720 x 576), NTSC: CIF (360 x 240) / HD1 (720 x 240) / D1 (720 x 480)

• Velocidad de fotogramas en grabación: PAL: 50 fps @ D1, 100 fps @ HD1 / CIF, NTSC: 60 fps @ D1, 120 fps @ HD1 / CIF

• Presentación: Pantalla completa / cuádruple / PIP / S.E.Q.

• Interfaz HDD: 1 SATA de 3.5"

• Capacidad HDD: Hasta 2 TB (no incluidos)

• Reproducción: 4 canales simultáneamente

• Reproducción a través de la red: 4 canales

• Función de Red: Soporta visionado en directo con Internet Explorer y Smartphone

• Interfaz USB: USB 2.0 para el ratón y para copia de seguridad/actualización de archivos

• Copia de seguridad: Archivos AVI usando memoria flash USB / disco extraíble HDD USB / CD USB / red

• Autorización: Máx. 7 usuarios

• Funcionamiento: Visionado en directo, grabación, reproducción, copia de seguridad y acceso remoto al mismo tiempo

• Calidad de grabación: Óptima / buena / normal

• Modos de grabación: Normal / Programado / Detección de movimiento / Grabación a distancia

• Pre-grabación: 3 seg.

• Modo de reproducción: Reproducción / avance rápido / retroceso rápido / fotograma a fotograma

• Búsqueda de reproducción: Fecha / Hora / Lista de archivos

• Duración de los paquetes de grabación: 15 / 30 / 45 / 60 min.

• Zonas de privacidad: Si

• Alimentación eléctrica: 12 V CC, 2 A

• Chip de Imagen: CCD de precisión de 1/3˝

• Ángulo de visión: 60°

• LED infrarrojo: 24 uds, 15 M

• Sensibilidad de luz: 0,001Lux

• Obturador electrónico: 1 / 50 ( 1 / 60) ~ 1 / 100,000 seg.

• Relación S/R: >48 dB

• Balance de blancos: Automático

• Corrección gamma: 0.45

• Protección: uso en interiores

• Chip de Imagen: CCD de precisión de 1/4"

• Ángulo de visión: 60°

• LED infrarrojo: 24 uds, 15 M

• Sensibilidad de luz: 0,001 Lux

• Ganancia: Automática

• Corrección gamma: >0,45

• Peso (con soporte): 450 g Precauciones de seguridad:

• No abra la cámara ni el DVR en el caso de un fallo de funcionamiento. Estos productos solo los debería abrir un ingeniero cualificado.

• No sumerja la cámara ni el DVR en ningún líquido.

• No exponga el DVR al agua ni a la humedad.

• No exponga la cámara ni el DVR a temperaturas altas (vea las especificaciones técnicas).

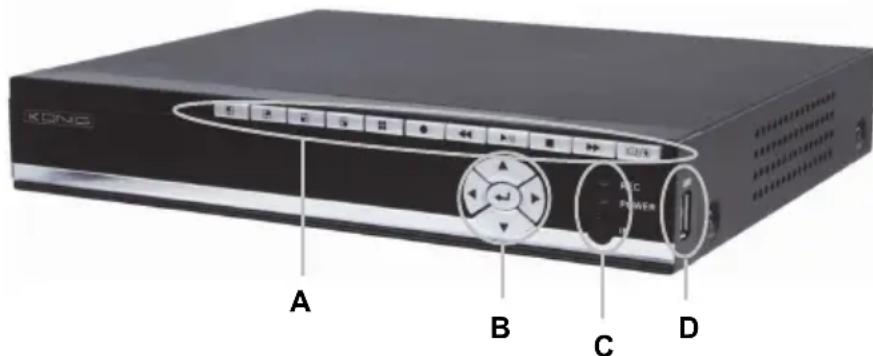

• No instale el sistema en las proximidades de campos magnéticos, como los producidos por los altavoces. Esto puede afectar a la calidad. Descripción del producto Descripción de los botones y sus funciones en el panel frontal del DVR: Sección A:

Púlselo para seleccionar el canal 1 Púlselo para seleccionar el canal 2 Púlselo para seleccionar el canal 3 Púlselo para seleccionar el canal 4 Púlselo para seleccionar el modo CUÁDRUPLE y ver todos los canales simultáneamente Púlselo para iniciar o detener manualmente la grabación (para grabación programada, entre en la sección del menú del DVR) Púlselo para rebobinar la grabación de vídeo durante el modo de reproducción Púlselo para abrir el menú de búsqueda y reproducción de vídeo. Con el modo de reproducción activado, pulse este botón para reproducir/hacer una pausa en la grabación. Púlselo para detener la reproducción Púlselo para avanzar rápido por la grabación de vídeo durante el modo de reproducción Púlselo para acceder a la barra de herramientas, ocultar la barra de herramientas, salir del menú y salir del sub-menú. Cuando la barra de herramientas está en pantalla, pulse la tecla ENTER para acceder al menú. Sección B:

Pulse los botones de dirección para navegar por el menú Pulse el botón ENTER para confirmar la elección en el menú

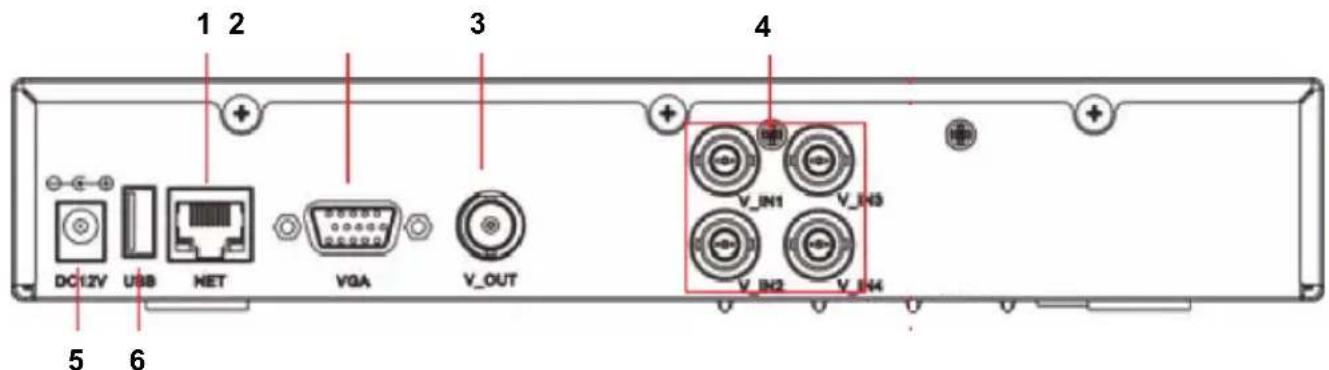

D82 Sección C: La luz indicadora REC se ilumina para indicar que está llevando a cabo la grabación La luz indicadora POWER se ilumina cuando el DVR está encendido Sensor receptor IR para utilizar el mando a distancia Sección D: Puerto USB conexión USB para almacenamiento de memoria móvil Nota: Pulse el botón 10 veces en visionado en directo cuando no hay barra de herramientas. Esto cambiará el menú principal entre la salida de vídeo CVBS y salida de vídeo VGA. Descripción de los conectores del panel trasero del DVR:

4. Conectores de entrada BNC para la conexión de las cámaras

5. Entrada de alimentación de CC (utilice solamente el adaptador eléctrico suministrado)

6. Puerto USB para el ratón

Descripción del mando a distancia: Las funciones y símbolos de los botones en el mando a distancia son idénticos a las funciones de los botones con las mismas marcas en el panel frontal del DVR. Los botones siguientes sólo se encuentran en el mando a distancia: Si tiene habilitada la contraseña, pulse el botón de bloqueo para salir del menú después de cambiar parámetros tal como la contraseña. Nota: la contraseña por defecto para el Admin es “8888888” y para el user1 es “666666”. En menu > system > user, usted puede cambiar la contraseña del Administrador y añadir otro nombre de usuario y contraseña. Botones numéricos: Pulse el botón 1, 2, 3 o 4 para seleccionar el canal de la cámara. El resto de botones numéricos no funciona en este modelo. Pulse el botón ENTER para confirmar su elección en el menú. Pulse el botón Secuencia para iniciar la secuencia automática entre las cámaras conectadas. Botón Silencio. Sin aplicación para este modelo. Menu/ESC: pulse este botón para entrar o salir del menú/opción

Botón Cuádruple: pulse este botón para cambiar a modo de presentación cuádruple. Pulse el botón 1, 2, 3 o 4 para seleccionar la cámara en pantalla completa. Descripción del ratón: El ratón funciona igual que un ratón para PC. ‘Clic’ botón derecho: En visionado en directo, haciendo ‘clic’ con el botón derecho mostrará/ocultará la barra de herramientas. Desde el menú principal o en un sub-menú, haciendo ‘clic’ con el botón derecho saldrá del menú actual. Tenga en cuenta que no se guardarán los cambios realizados si sale del menú haciendo ‘clic’ con el botón derecho. ‘Clic’ botón izquierdo: Con el menú desbloqueado, haciendo ‘clic’ con el botón izquierdo sobre el icono SYSTEM SETTINGS de la barra de herramientas abrirá el menú principal. Una vez en el menú principal, haciendo ‘clic’ con el botón izquierdo abrirá los sub-menús. En el modo de menú “detail files”, haciendo ‘clic’ con el botón izquierdo reproducirá un archivo grabado. Haciendo ‘clic’ con el botón izquierdo, puede seleccionar valores en los cuadros de edición o en los menús desplegables. El sistema soporta la escritura de caracteres chinos y otros símbolos, números y letras especiales. En la interfaz de reproducción, haciendo ‘clic’ con el botón izquierdo puede controlar las funciones de avance rápido, retroceso rápido, reproducción ralentizada, reproducción fotograma a fotograma y reproducción normal. Haciendo ‘clic’ con el botón izquierdo también puede detener cualquiera de estos procesos o puede usarlo para salir de un modo o menú. Haciendo ‘clic’ con el botón izquierdo puede acceder a la barra de control del color, a la barra de volumen (no disponible), y a la barra de control de pantalla. Desde el menú principal, sub-menús, o durante una reproducción haciendo ‘clic’ con el botón izquierdo sobre la “x” saldrá del menú actual. Puede usar el ‘clic’ botón izquierdo para seleccionar elementos del menú. ‘Doble-clic’ (botón izquierdo) En el visionado en directo o durante la reproducción de vídeo, al hacer ‘doble-clic’ ampliará la pantalla. Arrastrar el ratón En la interfaz de configuración de la detección de movimiento, usted puede pulsar el botón derecho y arrastrar el fotograma para establecer el área de detección de movimiento.84 Instrucciones de instalación Instrucciones para el usuario Para que pueda empezar a usar el Sistema, los capítulos siguientes describen algunas características y funciones del Grabador de Vídeo Digital. Por favor, vea el manual en inglés más amplio si necesita más detalles sobre el Grabador de Vídeo Digital (DVR). Para la configuración del sistema, es recomendable usar el ratón. El DVR se enciende automáticamente cuando se conecta el adaptador al DVR y a una toma de corriente. Durante la configuración, pulse para recuperar la configuración de fábrica por defecto. Pulse para guardar los ajustes. Conectar el DVR al MONITOR (cable no incluido) Cable divisor con 5 salidas eléctricas CC Conectar el cable divisor a la red eléctrica SEC-CAM25 A la entrada de cámara SEC-CAM355

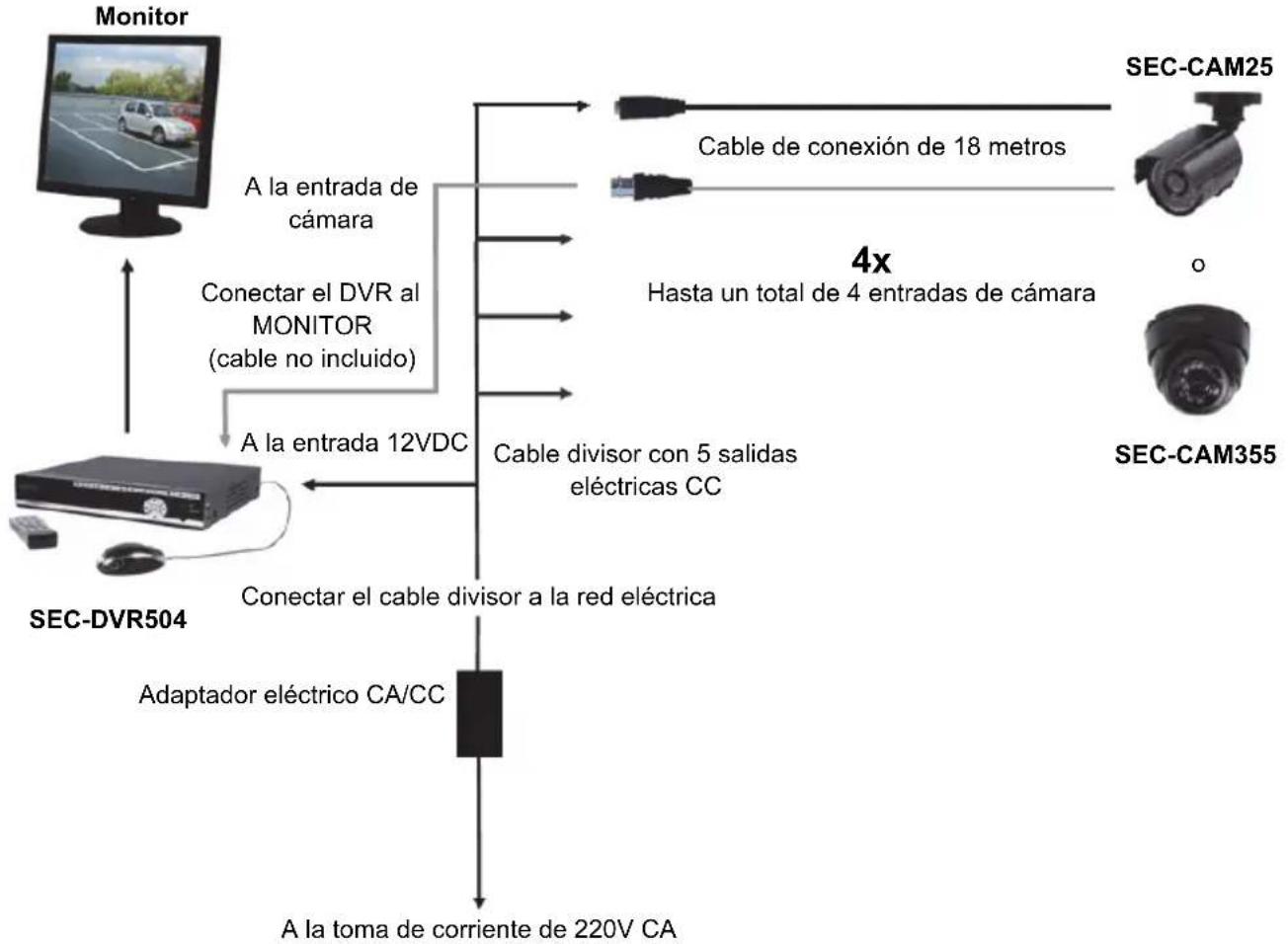

Cable de conexión de 18 metros

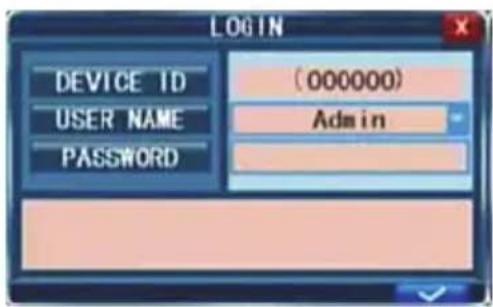

Hasta un total de 4 entradas de cámara SEC-DVR504 Monitor A la toma de corriente de 220V CA Adaptador eléctrico CA/CC A la entrada 12VDC85 Inicio de sesión: Durante el visionado en directo, pulse dos veces o haga ‘doble-clic’ con el botón derecho del ratón para mostrar la barra de herramientas. Le aparecerá la ventana de inicio de sesión si tiene habilitada la contraseña. Podrá introducir un nombre de usuario y una contraseña para iniciar sesión.

1. La contraseña por defecto para el Admin es 888888 y para el

2. La ID del dispositivo se usa para conectarlo a la interfaz IE.

Para conocer el funcionamiento detallado, por favor lea el manual amplio en inglés.

Nota: es necesario iniciar sesión en el DVR para entrar en el menú y poder cambiar la configuración. Visionado en directo: La información en pantalla durante el visionado en directo son imágenes en tiempo real, nombres y estados de cada canal. Los iconos indican lo siguiente: Este icono indica que el canal ha detectado movimiento en el modo de detección de movimiento. El punto rojo indica que el canal está funcionando en modo grabación. Estado y Barra de herramientas: En modo de visionado en directo, pulse una vez o haga ‘clic’ con el botón derecho del ratón para mostrar la barra de estado. Hora del sistema Tiempo restante estimado de grabación en el disco duro Durante el visionado en directo, pulse dos veces o haga ‘doble-clic’ en el botón derecho del ratón para mostrar la barra de herramientas si tiene la contraseña inhabilitada. Si tiene la contraseña habilitada sólo podrá ver la barra de herramientas después de iniciar sesión.

1. Configuración del sistema (menú) 6. Zoom E(eléctrónico)

2. Reproducir (menú de reproducción) 7. Conmutar VGA/BNC

3. Grabación manual 8. PIP 1x1

4. Bloqueo de teclas 9. PIP 1x2

5. Secuencia automática

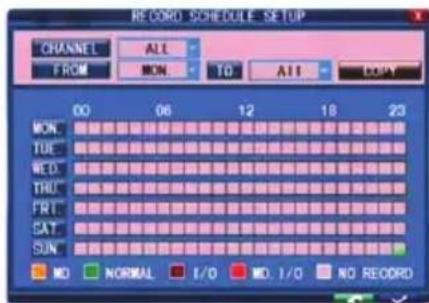

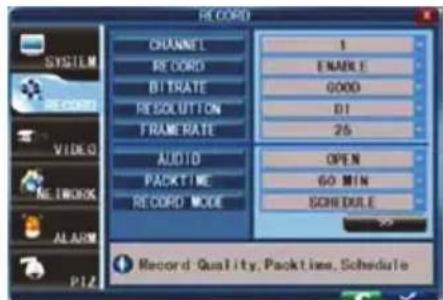

Ajustes de grabación: Seleccione la Barra de herramientas → Configuración del Sistema → Record para entrar en el menú de grabación. Puede ajustar quality, resolution, frame rate, pack time y record mode. Hay tres modos de grabación: Manual Record, Always y Schedule. El modo de grabación Always grabará todo el tiempo con todos los canales. Frame rate: Es posible ajustar la velocidad de fotogramas de cada canal independientemente. La grabación en tiempo-real es de 25 fotogramas por segundo (fps) para PAL. Por favor, tenga en cuenta que el límite de la velocidad de fotogramas durante la grabación depende de la resolución de grabación seleccionada. Incluso aunque haya establecido la velocidad de fotogramas aquí, el sistema la reducirá automáticamente si excede los límites del DVR. Resolution: la resolución de grabación tiene tres opciones: Resolución D1, HD1 y CIF. La TV de calidad estándar es equivalente a la calidad D1. La resolución de cada canal para grabación se puede ajustar independientemente. Nota: la función audio no es de aplicación para este modelo. Grabación manual: La grabación manual es útil cuando desea grabar inmediatamente un evento. Para activar la grabación manual, seleccione la Barra de herramientas → Grabación Manual o pulse el botón REC en el panel frontal o en el mando a distancia. Aparecerá un punto rojo en la pantalla. Para desactivar la grabación manual, vuelva a pulsar el botón REC. Nota: esta opción sólo funciona cuando el DVR no esté ya grabando. Grabación programada: Le permite crear un horario de programación semanal para las tareas de grabación, de modo que sólo se grabarán ciertos eventos seleccionados. CHANNEL: Puede seleccionar uno, dos o todos los canales. Hay tres modos para grabar: Grabación por detección de movimiento (MD), grabación NORMAL y NO RECORD. Los diferentes colores indican los diferentes modos de grabación: Naranja indica grabación MD, verde indica grabación normal y gris indica sin grabación. Primero seleccione una celda de color en la parte de abajo de la pantalla. Luego seleccione una celda en el día que desee. Con la función COPY, puede copiar una configuración a todos los días o al día seleccionado.

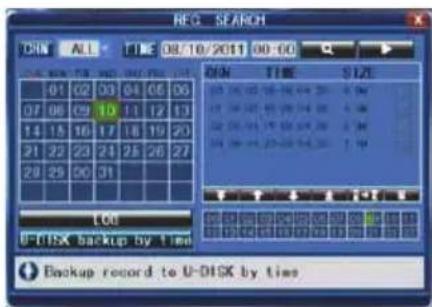

Después de completar el horario, haga ‘clic’ sobre para activar los ajustes. Nota: La opción I/O no es de aplicación para este modelo. Reproducción de vídeo: Seleccione la Barra de herramientas → Reproducir para entrar en el menú de reproducción.87 Método 1: Reproducir por fecha Introducir la fecha: Ajuste la fecha y la hora para que coincidan con la grabación que está buscando. Seleccione “TIME” y haga ‘clic’ sobre Enter para introducir los números del año, mes y día. Ahora introduzca la hora en el campo siguiente y haga ‘clic’ sobre ►. La siguiente ventana le aparecerá automáticamente. Seleccione el canal para el vídeo que desea reproducir y haga ‘clic’ sobre ►. Si sólo selecciona un canal, el vídeo para dicho canal se verá a pantalla completa. Si seleccione dos o más canales, los vídeos desde los canales seleccionados se mostrarán simultáneamente sobre la pantalla dividida en cuatro.

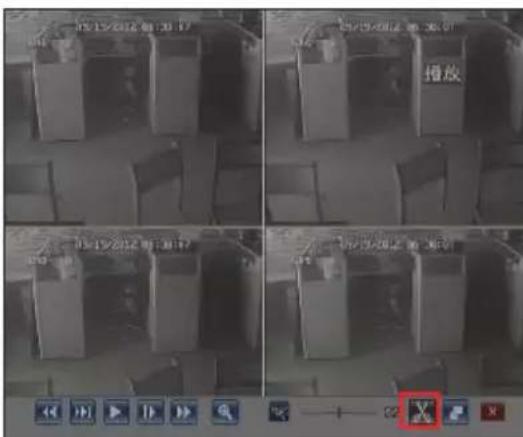

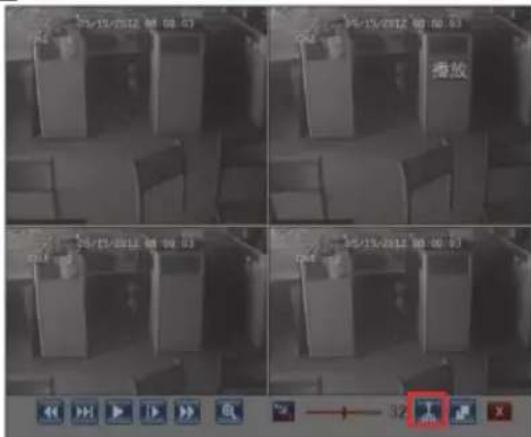

Método 2: Reproducción por estado de grabación Introduzca una fecha y haga ‘clic’ en Search y podrá ver los estados de grabación para dicha fecha. Edición de vídeo: Durante la reproducción, elija el canal que desee editar; haga clic en el botón en el panel de control de reproducción y este icono cambiará a . Cuando desee finalizar la edición, haga clic en el botón , y cambiará a . Copia de seguridad de archivos editados: Tras completar la edición, inserte el dispositivo USB y haga clic en el botón para entrar en la siguiente interfaz:

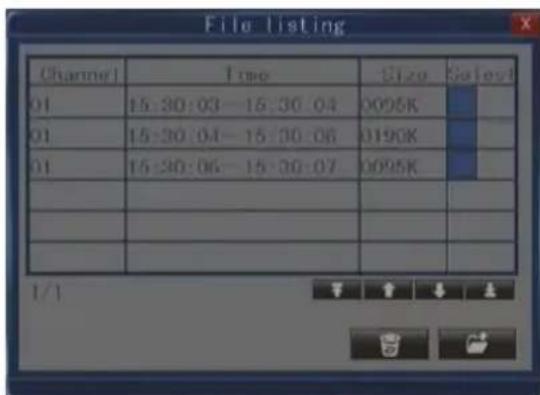

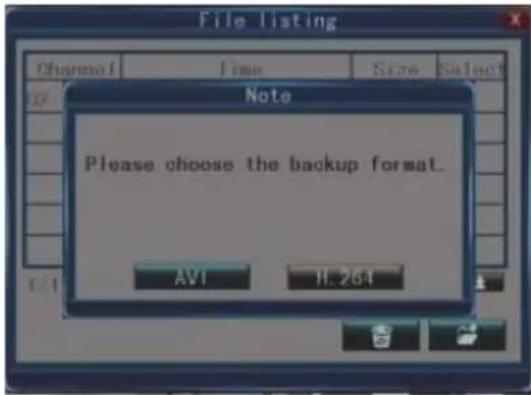

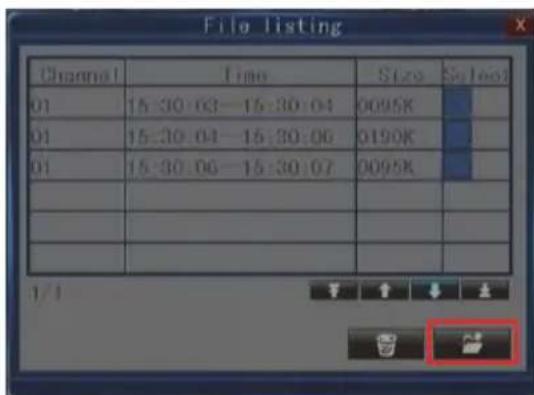

Elija el archivo; haga clic en el botón y elija el formato del archivo; posteriormente, el archivo se guardará en su dispositivo USB.88 Nota: La lista de archivos editados puede contener 18 piezas de grabación como máximo; puede hacer clic en el botón para limpiar la lista. Si la lista ha obtenido 18 piezas, el botón cambiará a . Además, si sale de la reproducción se limpiará la lista de forma automática. Copia de seguridad de archivos: Seleccione Toolbar → Play → Search para entrar en la lista de archivos. Desde esta interfaz, usted puede hacer una copia de seguridad de un archivo de vídeo. Haga ‘clic’ sobre

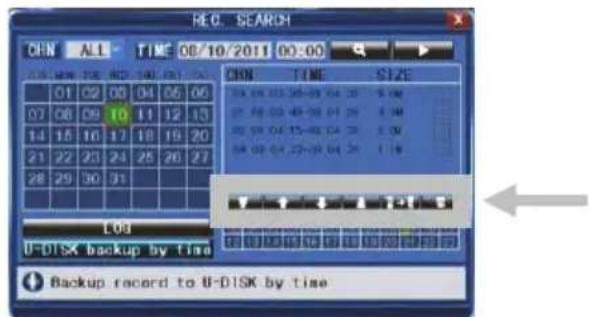

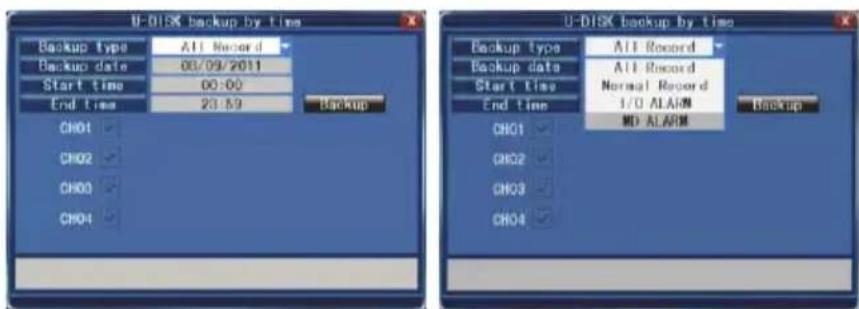

para cambiar las páginas. Seleccione el archivo de vídeo del que desea hacer una copia de seguridad y haga ‘clic’ en para hacer la copia se seguridad en el dispositivo de memoria USB. Copia de seguridad por tiempo: Mueva el cursor hasta [►] (el icono quedará resaltado cuando se selecciona) y haga ‘clic’ con el botón izquierdo del ratón para entrar en la interfaz de configuración [REC SEARCH] o pulse [►/ ║] para entrar en la interfaz de configuración. Mueva el cursor hasta “U-DISK backup by time” y haga ‘clic’ cobn el botón izquierdo del ratón para accede a la búsqueda “U-DISK backup by time” (como se muestra en la siguiente figura). Configuración de red: Para establecer la red, es recomendable tener conocimientos de red/IP. Por favor, contacte con su vendedor o con otra persona con conocimientos en redes/IP para ayuda.89 Para conectar el DVR a Internet, es necesario configurar ciertos parámetros en el DVR. Para acceder a su DVR a través de Internet, necesitará o una IP estática de su Proveedor de Servicios de Internet (ISP, siglas en inglés), o un router con capacidad DDNS (DNS dinámica) y una cuenta con servicio DDNS en línea. Este servicio es específico para cada país, pero en muchos países el servicio recomendado por los fabricantes es http://www.dyndns.com. Seleccione Toolbar → System Setting → Network. Por favor, vea el manual en inglés más amplio si necesita más detalles sobre la configuración de la red. Soporte de teléfono móvil Este dispositivo DVR puede transmitir fuentes en vivo desde cámaras CCTV a su teléfono móvil, por lo que puede tener acceso en movimiento a su sistema de vigilancia desde virtualmente cualquier lugar. Para verlo, debe instalar un programa específico de sistema operativo móvil en su teléfono móvil. Los programas móviles se encuentran situados en el CD incluidos, o se descargan mediante iTunes para el iPhone. En iTunes, rogamos busque “MobileEye+”. Rogamos vea el manual de instrucciones de su teléfono móvil para instalar el programa. En la actualidad, solo existe un número limitado de teléfonos compatibles: Android y Apple iPhone. En el siguiente ejemplo, usamos un teléfono móvil Android. El uso de otros programas de teléfonos móviles es sustancialmente similar. Para obtener instrucciones más detalladas, rogamos vea el manual de usuario completo en el CD incluido. Desde el CD de instalación, instale el archivo “MobileEye+_2.0.6(04091435).apk” en su teléfono móvil Android. Véase el manual de usuario que se incluye con el teléfono para obtener más detalles sobre la instalación de esta aplicación. (1) Encuentre y ejecute el programa “MobileEye+”. En primer lugar, es necesario que un usuario añada servicios. Haga clic en el botón “

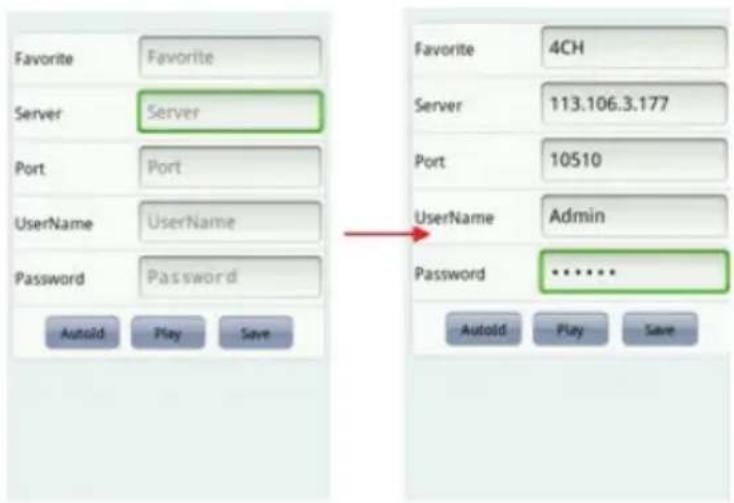

a. Mediante dirección IP (o DDNS) En la ventana de información del dispositivo, configure el DVR con “Favorite”, “Server”, “Port”, “User Name” y “Password”. Haga clic en “ ” para guardarlo. Nota:

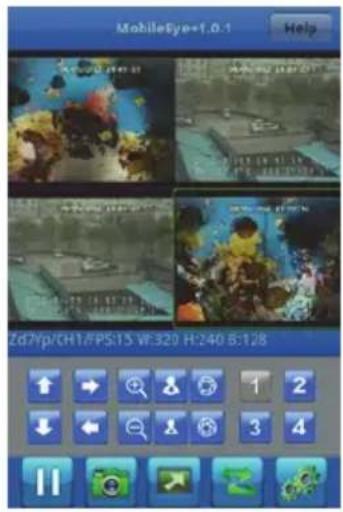

1. Antes de usar esta característica, debe solicitar un servicio de conexión a Internet para

su teléfono móvil, como 3G o 2,5G. Por favor, póngase en contacto con el proveedor de servicios móviles para obtener más detalles.

2. Solo se pueden ver cuatro canales de fuentes en vídeo a la vez con su teléfono móvil. La

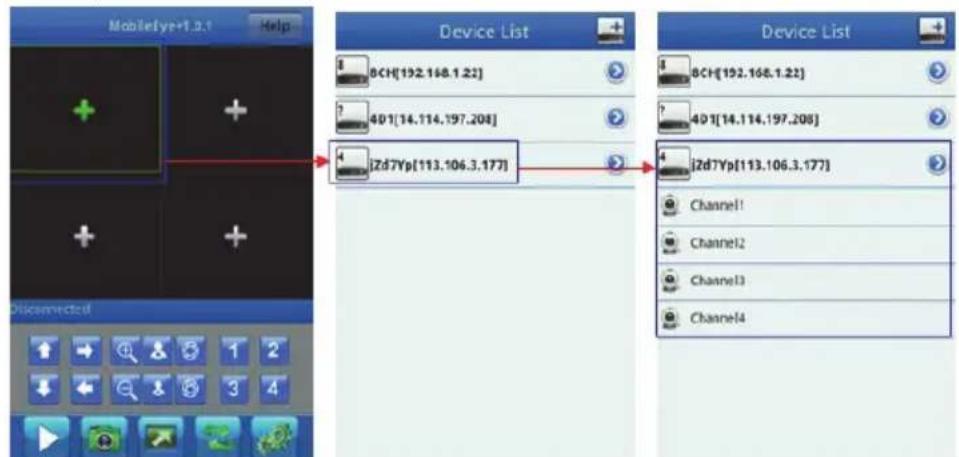

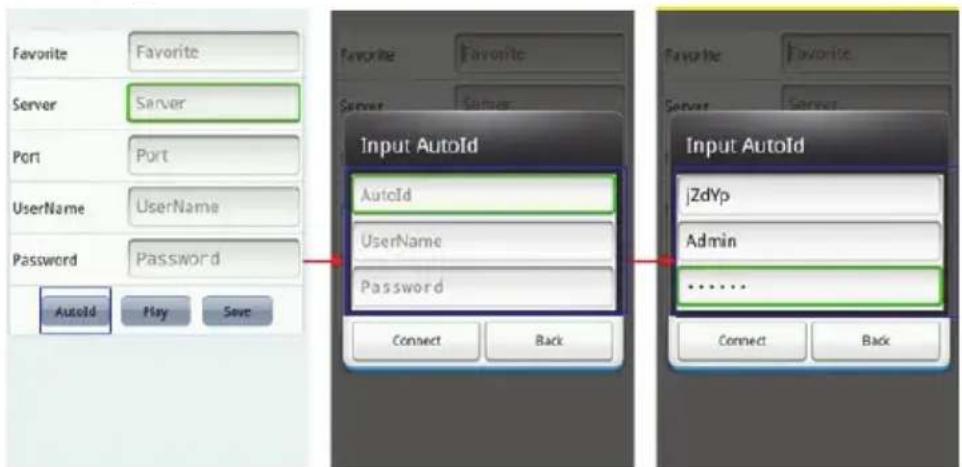

reproducción de archivos grabados no está disponible en este momento.90 b. Mediante ID automática En la ventana de información del dispositivo, haga clic en “AutoId”; posteriormente configure el DVR con “AutoId”, “User Name” y “Password”. Haga clic en “ ” para volver a la pantalla principal para conectar el canal. (2) Mueva el cursor de marco verde a uno de la pantalla cuádruple, y haga clic en uno de los canales de la lista de dispositivos; se conectará inmediatamente. (3) Para el funcionamiento de PTZ, mueva el cursor de marco rojo a una de las pantallas cuádruples que están conectadas a la cámara PTZ, usando los siguientes iconos para controlar PTZ.91 Controles de dirección PTZ: arriba, abajo, izquierda, derecha. Controles de lentes PTZ: acercamiento/alejamiento, enfoque+/enfoque-, iris+/iris-. Otros iconos aparecen debajo: Use los números para seleccionar el canal de visión en directo para mostrarlo. / Botón Play/Stop. Capturar: para capturar un fotograma de la reproducción del vídeo como una fotografía inmóvil. Aumentar el canal seleccionado, y volver a vista cuádruple. Configuración de dispositivos: puede configurar dispositivos (DVR) de forma ilimitada. Haga clic aquí para entrar en la interfaz de “help” para obtener más información sobre este software. Mantenimiento: Limpie el DVR con un paño seco. No utilice disolventes de limpieza ni productos abrasivos. Garantía: Cualquier cambio y/o modificación realizada a este producto anulará la garantía. No podemos aceptar ninguna responsabilidad por daños provocados por el uso incorrecto de este producto. Exención de responsabilidad: El diseño y especificaciones pueden estar sujetos a cambio sin previo aviso. Todos los logos, marcas y nombres de este producto son marcas registradas de sus respectivos propietarios y por lo tanto están reconocidas como tales. Eliminación:

• Este producto está diseñado para desecharlo por separado en un punto de recogida adecuado. No se deshaga de este producto con la basura doméstica.

• Para obtener más información, póngase en contacto con el vendedor o la autoridad local responsable de la eliminación de residuos. Este producto se ha fabricado y distribuido de conformidad con todas las normativas y directivas relevantes, válidas para todos los estados de la Unión Europea. También cumple con todas las especificaciones y normativas en el país en el cual se comercializa. Previa solicitud, podremos proporcionarle la documentación formal. Esta documentación incluye, entre otros: Declaración de conformidad (e identidad del producto), hoja de datos de seguridad del material, informe sobre las pruebas realizadas al producto. Póngase en contacto con nuestro servicio de atención al cliente para obtener información adicional: por medio de nuestro sitio web: http://www.nedis.es/es-es/contacto/formulario-de- contacto.htm enviando un correo electrónico: service@nedis.com o llamando por teléfono: +31 (0)73-5993965 (en horario de oficina) NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, PAÍSES BAJOS92 PORTUGUÊS Sistema de Câmara DVR de Segurança Conteúdo:
