Tipo de producto	Grabadora de video digital (DVR) para vigilancia
Marca	Konig
Modelo	SECDVR404
Alimentación	12 V DC, 3 A
Entradas de video	4 canales BNC (SEC-DVR404)
Salidas de video	1 salida BNC, 1 salida VGA
Entradas de audio	4 canales RCA
Salida de audio	2 canales RCA
Conectividad de red	Ethernet RJ45
Puertos USB	1 para ratón, 1 para periférico (lector flash, disco duro)
Interfaz serie	RS-485
Compresión de video	H.264
Capacidad de almacenamiento	Hasta 2 TB (disco duro no incluido, SATA)
Resolución de pantalla	VGA 1440 x 900 (16:10)
Visualización remota	Smartphone (Symbian, Windows Mobile, iPhone, BlackBerry, Android) y navegador de internet
Notificación de eventos	Por correo electrónico
Funciones principales	Grabación manual, reproducción, búsqueda, PTZ, mosaico, pantalla completa
Controles	Panel frontal, control remoto infrarrojo, ratón USB
Mantenimiento y limpieza	Limpiar con un paño seco. No usar disolventes ni productos abrasivos.
Seguridad	Desmontaje solo por un técnico autorizado. No exponer al agua ni a la humedad.
Garantía	Sin garantía en caso de modificación o uso incorrecto.
Información general	Diseño y características sujetos a cambios sin previo aviso. Conservar el manual y el embalaje.

Preguntas frecuentes - SECDVR404 KONIG

¿Cómo instalar un disco duro en la grabadora SECDVR404?

Retire los tornillos de los lados y del panel trasero, deslice la cubierta hacia atrás y levántela. Conecte el cable de datos SATA y el cable de alimentación al disco duro, luego colóquelo en el soporte y fíjelo con tornillos.

¿Cómo usar el control remoto?

El control remoto permite seleccionar canales (1-8), acceder al menú, navegar con las teclas direccionales, iniciar reproducción, grabación manual, pausa, etc. Consulte la descripción detallada en el manual.

¿Cómo cambiar entre la salida VGA y BNC?

Presione la tecla «0» del control remoto o la tecla «<<» del panel frontal durante 5 segundos hasta escuchar un pitido. Esto cambia manualmente entre VGA y BNC.

¿Puedo ver las cámaras de forma remota?

Sí, la grabadora admite visualización remota a través de un smartphone (Symbian, Windows Mobile, iPhone, BlackBerry, Android) o un navegador de internet. Consulte el manual completo para la configuración de red.

¿Cómo acceder al menú de configuración?

Presione la tecla MENU/ESC del panel frontal o del control remoto para entrar o salir del menú principal. Use las teclas direccionales para navegar y SEL para modificar.

¿Qué hacer si la pantalla no muestra nada?

Verifique que el cable VGA o BNC esté correctamente conectado. Si no hay visualización, presione la tecla «0» del control remoto durante 5 segundos para cambiar de salida. Asegúrese de que la alimentación esté bien conectada.

¿Cómo limpiar el dispositivo?

Use solo un paño seco para limpiar el dispositivo. Nunca use disolventes ni productos abrasivos.

¿Qué tipos de discos duros son compatibles?

La grabadora acepta discos duros SATA de hasta 2 TB. El disco duro no está incluido con el dispositivo.

¿Cómo realizar una búsqueda de grabación?

Presione la tecla SEARCH o use el menú de búsqueda. Consulte el manual completo en inglés para instrucciones detalladas sobre búsqueda por fecha, hora o evento.

¿Qué hacer en caso de problema técnico?

Desconecte el dispositivo y contacte a un técnico autorizado. No intente repararlo usted mismo. Consulte la garantía: cualquier modificación anula la garantía.

MANUAL DE USUARIO SECDVR404 KONIG

Este manual es una breve descripción del disco duro grabador digital. Para una aplicación completa acerca de cómo usar el disco duro grabador digital, consulte el manual completo en español incluido en el CD.

La serie DVR400 de König Electronic es ideal para las aplicaciones de vigilancia, como las de las tiendas, oficinas, o en el hogar. Su amplia gama de funciones incluye la última tecnología de compresión, una capacidad de almacenamiento de hasta 2 TB (no incluido), visionado remoto directamente desde un Smartphone* o navegador de internet, y notificación de eventos por correo electrónico. Con una interfaz gráfica fácil de usar, proporciona iconos gráficos e indicadores visuales para controlar y configurar el DVR. Soporta pantalla panorámica 16:10 VGA con resolución de 1440x900.

• Soporta Symbian, Windows Mobile, iPhone, Blackberry y Android

Notas:

• La pantalla por defecto está establecida en el canal de salida VGA. Para cambiar esto en el menú, por favor consulte el manual completo en español, Sección 4.11 Ajustes del Menú Principal.
• Si no está disponible la visualización en pantalla, pulse el botón "0" del mando a distancia, o el botón << del panel frontal durante 5 segundos. Escuchará un pitido como confirmación. Este procedimiento también puede utilizarse para alternar manualmente entre la calidad VGA y BCN.

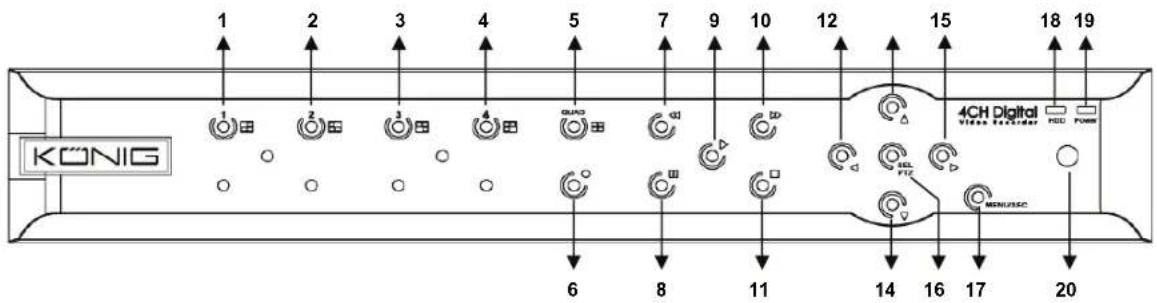

Descripción del panel frontal del SEC-DVR404:

N°	Tecla/Indicador	Simbolo	Función
1	CN1		Muestra el Canal 1 en pantalla completa
2	CN2		Muestra el Canal 2 en pantalla completa
3	CN3		Muestra el Canal 3 en pantalla completa
4	CN4		Muestra el Canal 4 en pantalla completa
5	QUAD		Para la pantalla Quad (4 imágenes simultáneas)
6	REC		Inicia la grabación manual
7	REW		Desplazimiento a la izquierda / Rebobinar (tambien se usa para Cambiar al panel de control en pantalla)
8	PAUSA		Pausa / reproducción fotografia a fotografia
9	REPRODUICIR		Entrar en el modo de reproducción / Botón reproducción
10	FWD		Desplazimiento a la derecha / Avance de la reproducción
11	DETENER		Detener la reproducción / Detener la grabación manual
12	IZQUIERDA		Acceder al menú principal o salir del menú
13	ARRIBA		Desplazimiento hacer arriba
14	ABAJO		Desplazimiento hacer abajo
15	DERECHA		Desplazimiento a la derecha / Avance de la reproducción
16	SEL/PTZ		Acceder a la barra de menú emergente del sistema (acceses directos) / Botón Editar / Acceder al modo PTZ (barrido vertical, horizontal, y zoom)
17	MENU/ESC		Acceder / Salir del menú del sistemas
18	Indicador HDD		Indicador HDD
19	Indicador de Encendido		Indicador de suministro electrico
20	Receptor IR		Para recibir las señales del mando a distancia

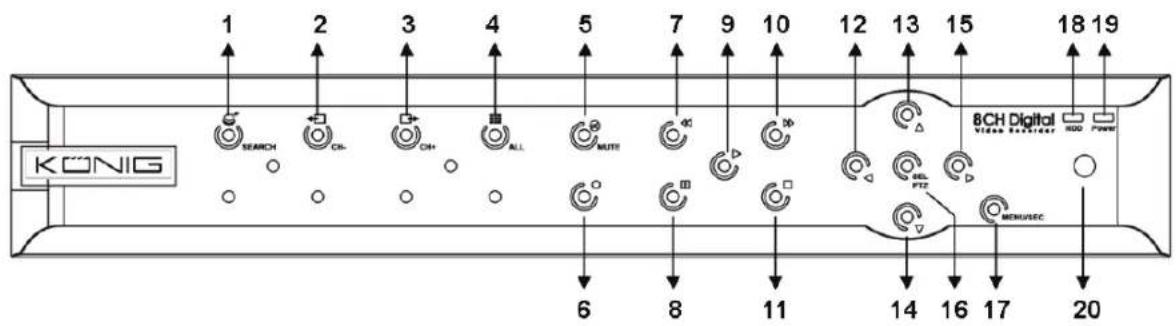

Descripción del panel frontal del SEC-DVR408:

\( N^o \)	Tecla/Indicador	Simbolo	Función
1	BUSQUEDA		Acceder a la barra de menú emergente del sistema (Accesos directos)
2	CN -		Cambia al anterior canal
3	CN +		Cambia alsumae canal
4	TODOS LOS CN		Cambia a la pantalla de 4/8 imágenes
5	SILENCIAR		Tecla para silenciar el audio
6	REC		Inicia la grabación manual
7	REW		Desplazimiento a la izquierda / Rebobinar (tambien se usa para Cambiar al panel de control en pantalla)
8	PAUSA	II	Pausa / Reproducción fotografia a fotografia
9	REPRODUICIR		Entrar en el modo de reproducción / Botón reproducción
10	FWD		Desplazimiento a la derecha / Avance de la reproducción
11	DETENER		Detener la reproducción / Detener la grabación manual
12	IZQUIERDA		Desplazimiento a la izquierda / Rebobinar
13	ARRIBA		Acceder al menú principal o salir del menú
14	Abajo		Desplazimiento hacía abajo
15	DERECHA		Desplazimiento a la derecha / Avance de la reproducción
16	SEL/PTZ	SEL/PTZ	Acceder a la barra de menú emergente del sistemas / Botón Editor / Acceder al modo PTZ (barrido vertical, horizontal, y zoom)
17	MENU/ESC	MENU/ESC	Acceder / Salir del menú del sistemas
18	Indicador HDD	HDD	Su parpadeo continuo indica el accesso al Disco Duro
19	Indicador de Encendido	PWR	La luz verde indica el estado del suministro electrico
20	Receptor IR		Para recibir las señales del mando a distancia

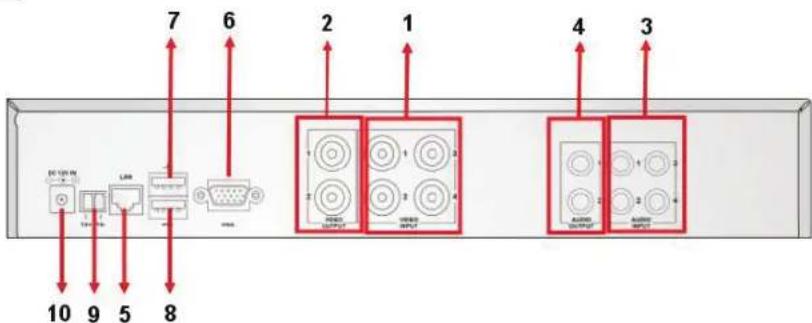

Descripción del panel posterior:

SEC-DVR404

SEC-DVR404

N°	Conector	Función
1.	Entrada de Video	SEC-DVR404: Conecta los CN1-4 del dispositivo de entrada de video (BNC)SEC-DVR408: Conecta los CN1-8 del dispositivo de entrada de video (BNC)
2.	Salida de video	Conecta la calidad del monitor (BNC)
3.	Entrada de Audio	DVR 4 CN: Entrada de audio de 4 CN (RCA)DVR 8 CN: Entrada de audio de 4 CN (RCA)
4. Salida de Audio		DVR 4 CN: Salida de 2 CN (RCA)DVR 8 CN: Salida de 2 CN (RCA)
5.	Ethernet	Conecta la LAN, Ethernet (RJ45)
6.	Salida VGA	Conecta el monitor VGA
7.	Ratón USB	Conecta el ratón USB
8.	Dispositivo USB	Conecta el dispositivo USB (Unidad Flash, Disco Duro y Grabador, etc.)
9.	RS-485	Interfaz RS485
10.	Alimentación	Conecta la fuente de alimentación – CC 12V 3A

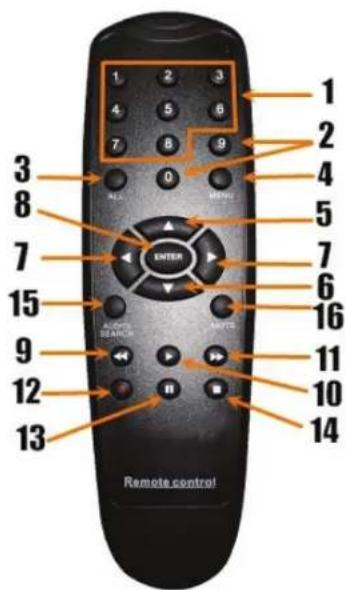

Descripción del mando a distancia:

1	1-8	Selector de canales 1-8; Teclas numéricas
2	9,0	Teclas numéricas (La tecla númeroica “0” puede usarse para Cambiar al panel de control en pantalla)
3	TODO	Muestra todos los canales
4	Menú	Acceder/Salir del menú principal
5	▲	Tecla Arriba
6	▼	Tecla Abajo
7	▲▼	Teclas Derecha / Izquierda
8	SEL	Tecla SeLECTIONAR / Tecla Editor
9	▲▼	Tecla Rebobinar
10	▲	Tecla Reproducir, Acceder al menú de búsqueada de grabación
11	▲▼	Tecla de Avance
12	●	Grabación manual
13	II	Pausa / Reproducir fotograma
14	■	Detener la grabación manual; detener la reproducción
15	Audio	Sin definir
16	Silenciar	Sin definir

Funcionamiento con el ratón:

Tras conectar el grabador de video digital a un monitor, la pantalla del monitor mostrará los diferentes canales 1~4 (SEC-DVR404) o 1~8 (SEC-DVR408). La pantalla del monitor también mostrará el puntero del ratón. El procedimiento es el siguiente:

1) Doble clic con el botón IZQUIERDO del ratón para seleccionar un canal en pantalla completa. 2) Doble clic con el botón IZQUIERDO del ratón, otra vez, para volver a los canales múltiples. 3) Un clic con el botón DERECHO del ratón da acceso al menú. En el menú, el ratón actúa de la misma forma que en un ordenador.

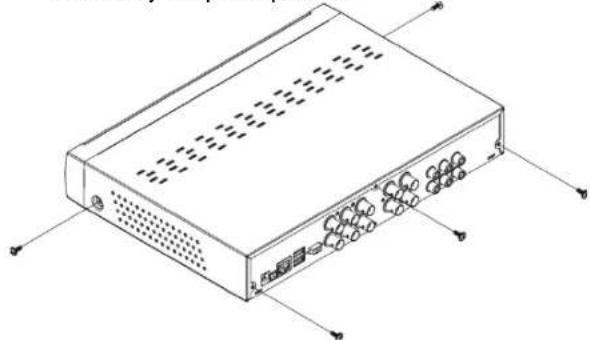

Instalación de la unidad de disco duro:

1. Retire los tornillos de los laterales izquierdo y derecho y del panel posterior.

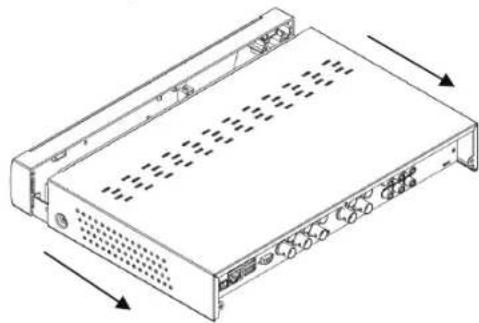

1. Retire la cubierta deslizándola hacia atrás y levantándola ligeramente.

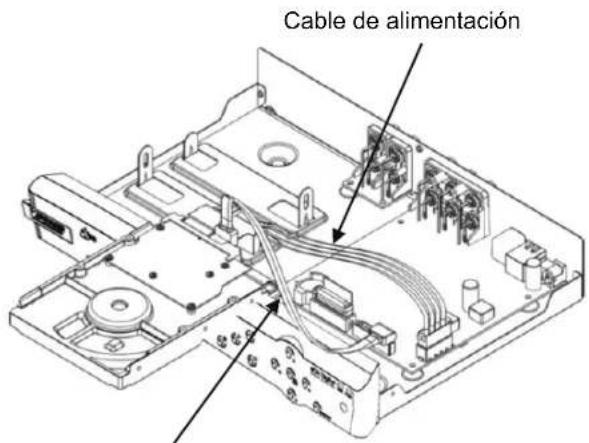

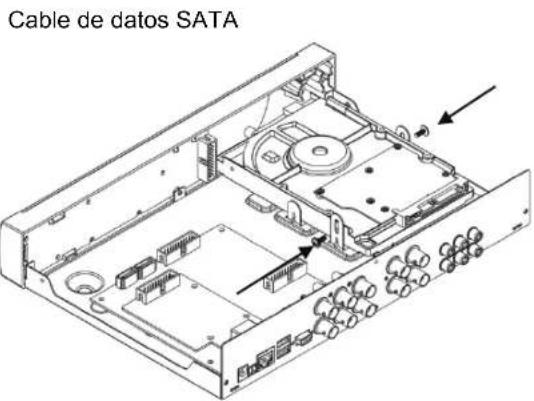

1. Conecte el cable de datos SATA y el cable de alimentación a la unidad de disco duro.

1. Coloque el disco duro en el soporte y fíjelo en él utilizando los tornillos.

Utilizar el disco duro grabador:

Cuando la unidad de disco duro esté instalada y todos los cables estén conectados, el disco duro grabador está listo para su uso. Para configurar los ajustes avanzados del disco duro grabador, tiene que acceder al menú. Para instrucciones sobre cómo configurar el disco duro grabador con el menú, por favor consulte el manual completo en español del CD.

Medidas de seguridad:

Cuando este producto necesite reparación, SOLO debe ser abierto por un técnico autorizado. Desconecte el producto de la toma de corriente y de los otros equipos si ocurriera algún problema. No exponga el producto al agua ni a la humedad.

Mantenimiento:

Limpie solo con un paño seco. No utilice disolventes de limpieza ni productos abrasivos.

Garantía:

No se aceptará ninguna garantía o responsabilidad derivada de cualquier cambio o modificaciones realizadas al producto o daños provocados por un uso incorrecto del producto.

General:

• Las ilustraciones y las especificaciones podrán sufrir cambios sin previo aviso.
• Todas las marcas de logotipos y nombres de productos constituyen patentes o marcas registradas a nombre de sus titulares correspondientes, reconocidos como tal.
• Este manual se ha redactado con sumo cuidado. Aún así, no se ofrece garantía. Konig Electronic no será responsable de los errores de este manual ni de las consecuencias derivadas de los mismos.
• Conserve este manual y el embalaje en caso de futuras necesidades.

Atención:

Este producto está señalizado con este símbolo. Esto significa que los productos eléctricos y electrónicos usados no deben mezclarse con los desechos domésticos generales. Existe un sistema de recogida individual para este tipo de productos.
