HASZNÁLATI ÚTMUTATÓ SECDVR404 KONIG

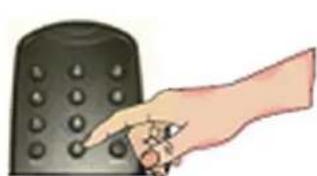

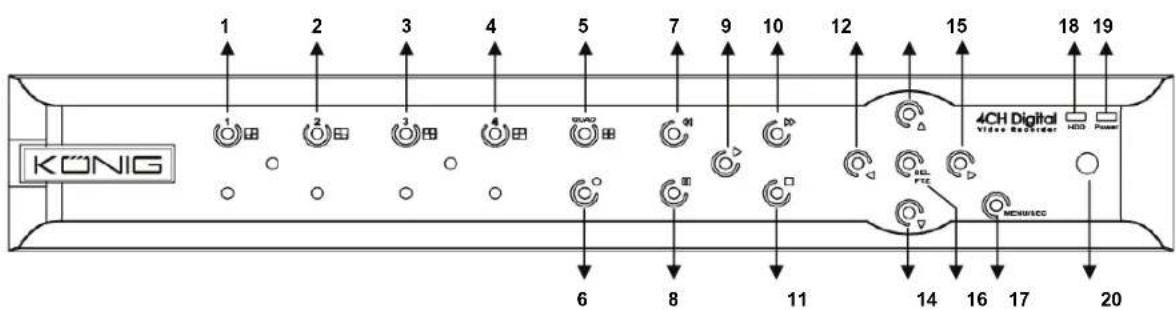

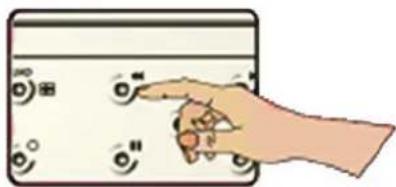

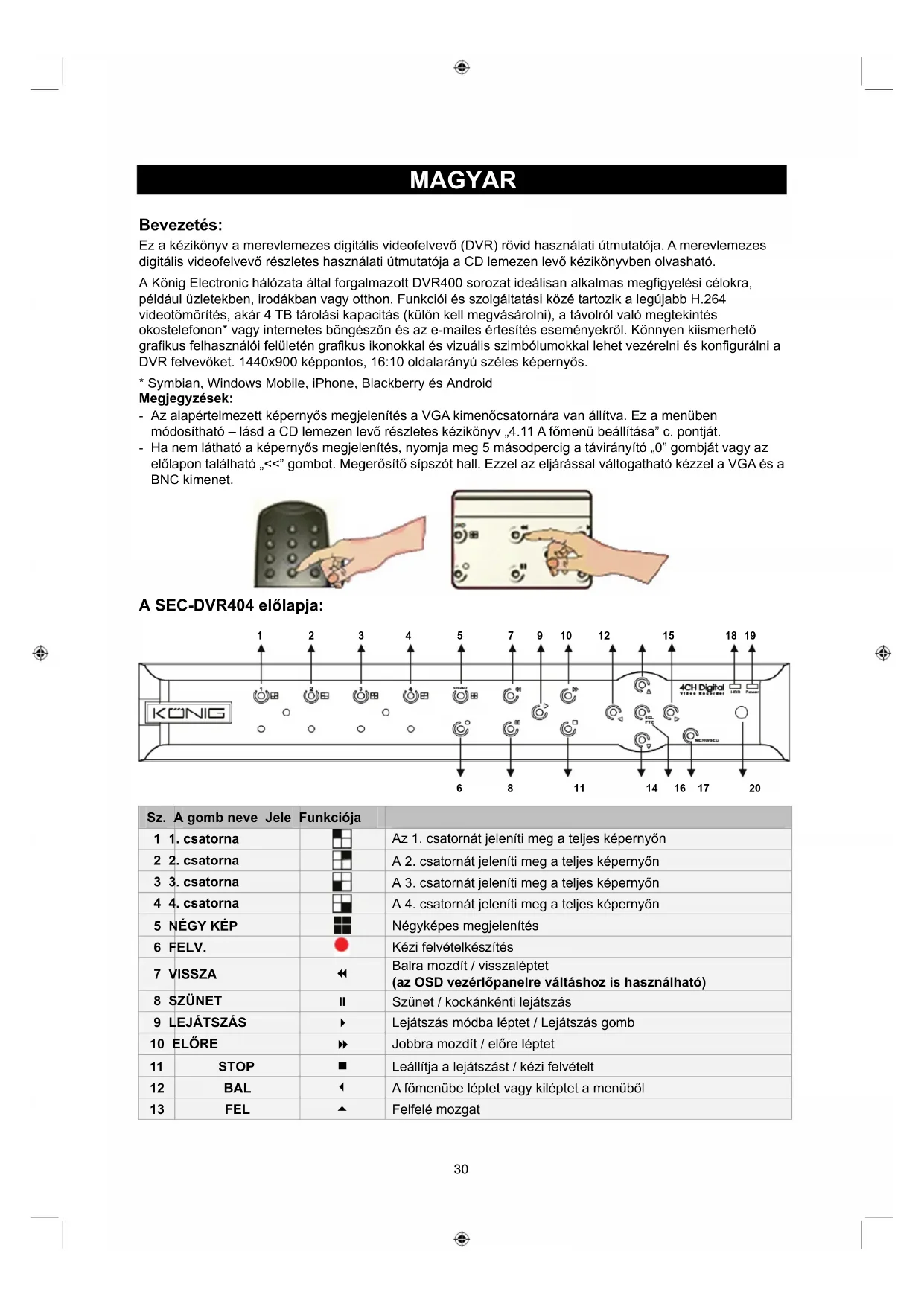

• Symbian, Windows Mobile, iPhone, Blackberry és Android Megjegyzések: - Az alapértelmezett képernyős megjelenítés a VGA kimenőcsatornára van állítva. Ez a menüben módosítható – lásd a CD lemezen levő részletes kézikönyv „4.11 A főmenü beállítása” c. pontját. - Ha nem látható a képernyős megjelenítés, nyomja meg 5 másodpercig a távirányító „0” gombját vagy az előlapon található „<<” gombot. Megerősítő sípszót hall. Ezzel az eljárással váltogatható kézzel a VGA és a BNC kimenet. A SEC-DVR404 előlapja: Sz. A gomb neve Jele Funkciója 1 1. csatorna Az 1. csatornát jeleníti meg a teljes képernyőn 2 2. csatorna A 2. csatornát jeleníti meg a teljes képernyőn 3 3. csatorna A 3. csatornát jeleníti meg a teljes képernyőn 4 4. csatorna A 4. csatornát jeleníti meg a teljes képernyőn

Négyképes megjelenítés 6 FELV. Kézi felvételkészítés 7 VISSZA

Balra mozdít / visszaléptet (az OSD vezérlőpanelre váltáshoz is használható) 8 SZÜNET

Szünet / kockánkénti lejátszás

Lejátszás módba léptet / Lejátszás gomb 10 ELŐRE

Jobbra mozdít / előre léptet 11 STOP

Leállítja a lejátszást / kézi felvételt 12 BAL

A főmenübe léptet vagy kiléptet a menüből 13 FEL

Sz. A gomb neve Jele Funkciója 14 LE

Jobbra mozdít / előre léptet

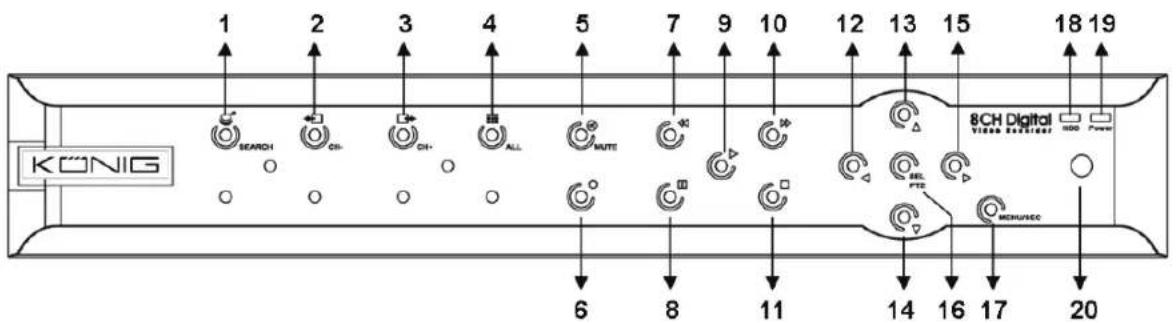

Megnyitja a rendszer előugró (helyi) menüsorát / szerkesztőgomb / PTZ módba léptet 17 MENÜ/ESC MENU/ESC A rendszermenübe be és onnét ki léptet 18 Merevlemez-jelző HDD Merevlemez-jelző 19 Tápjelző PWR Tápfeszültség jelző 20 Infravevő A távirányító jelét veszi A SEC-DVR408 előlapja: Sz. A gomb neve Jele Funkciója 1 KERESÉS Megnyitja a rendszer előugró (helyi) menüsorát 2 CSAT.- Az előző csatornára léptet 3 CSAT.+ A következő csatornára léptet 4 MINDEN CSAT. A 4-/8-képes megjelenítésre vált

A hangot némítja 6 FELV. Kézi felvételkészítés 7 VISSZA

Balra mozdít / visszaléptet (az OSD vezérlőpanelre váltáshoz is használható) 8 SZÜNET

Szünet / kockánkénti lejátszás

Lejátszás módba léptet / Lejátszás gomb 10 ELŐRE

Jobbra mozdít / előre léptet 11 STOP

Leállítja a lejátszást / kézi felvételt 12 BAL

Balra mozdít / visszaléptet 13 FEL

A főmenübe léptet vagy kiléptet a menüből 14 Le

Lefelé mozdít 15 JOBB

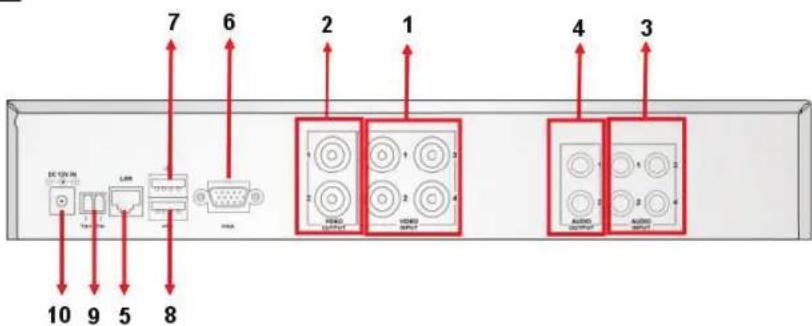

Jobbra mozdít / előre léptet 16 SEL/PTZ SEL/PTZ Megnyitja a rendszer előugró menüsorát / PTZ módba léptet 17 MENÜ/ESC MENÜ/ESC A rendszermenübe be és onnét ki léptet 18 Merevlemez-jelző HDD Folyamatos villogással jelzi, ha adattovábbítás van a merevlemezen 19 Tápjelző PWR Zölden világít, ha van tápfeszültség 20 Infravevő A távirányító jelét veszi32 A hátlap: SEC-DVR404 SEC-DVR408

Sz. Csatlakozó Funkciója

SEC-DVR404: Ide kell kötni az 1.-4. csat. videó bemenőjelét (BNC) SEC-DVR408: Ide kell kötni az 1.-8. csat. videó bemenőjelét (BNC)

2. Videojel kimenet Ide kell kötni a monitort (BNC)

4-csatornás DVR: 2 hangkimenet(RCA) 8-csatornás DVR: 2 hangkimenet(RCA)

5. Ethernet Helyi hálózat, Ethernet csatlakozó (RJ45)

6. VGA kimenet Ide kell kötni a VGA monitort

7. USB egér Ide kell kötni az USB egeret

Ide kell kötni a külső USB eszközöket (flash memória, merevlemez, felvevő, stb.)

9. RS-485 RS485 csatlakozó

10. Tápcsatlakozó Ide kell kötni a 12 V=, 3 A tápforrást

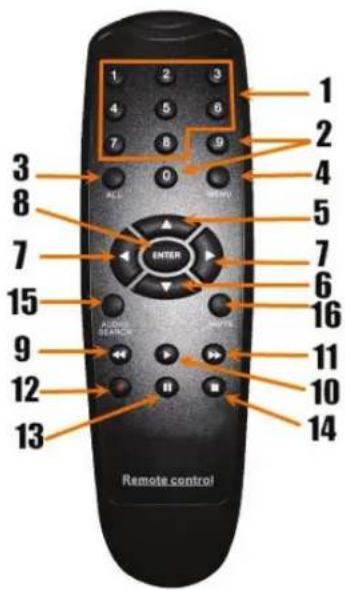

A távirányító gombjai: 1 1-8 Az 1.-8. csatorna választógombja; számjegygombok 2 9, 0 Számjegygombok (A „0” gomb az OSD vezérlőpanelre váltáshoz is használható) 3 ALL Az összes csatorna megjelenítése 4 Menu A főmenübe be és onnét ki léptet 5 ▲ „Fel” gomb 6 ▼ „Le” gomb 7 ◄► Bal / jobb gomb 8 SEL Választó / szerkesztő gomb 9 Vissza gomb 10 Lejátszás gomb, a felvételkereső menübe léptet 11 Előre gomb 12 ● Kézi felvétel 13 Szünet / kockánkénti lejátszás 14 ■ Kézi felvétel leállítása; lejátszás leállítása 15 Audio Nincs funkciója 16 Mute Nincs funkciója33 Az egér használata: A digitális felvevő és a monitor összekapcsolása után a monitor képernyőjén az 1.-4. csatorna (SEC-DVR404) vagy az 1.-8. csatorna (SEC-DVR408) látható. A monitor képernyőjén az egérrel mozgatható kurzor is látható. Az egér használata a következő:

1) BAL egérgomb duplakattintás: csatorna teljesképernyős megjelenítése.

2) BAL egérgomb duplakattintás ismét: visszaléptet a többcsatornás megjelenítésre.

3) JOBB egérgomb duplakattintás: behozza a menüt. A menüben ugyanúgy működik az egér mint egy

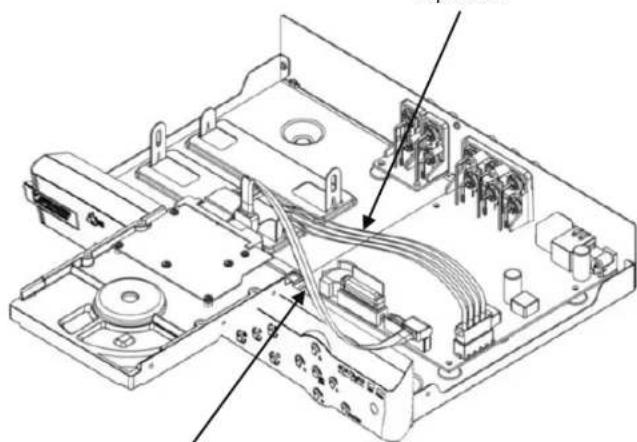

számítógépen. A merevlemez beszerelése:

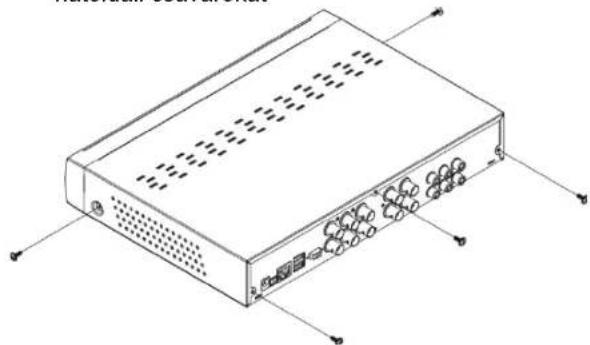

1. Csavarja ki a bal- és jobboldali, valamint a

hátoldali csavarokat

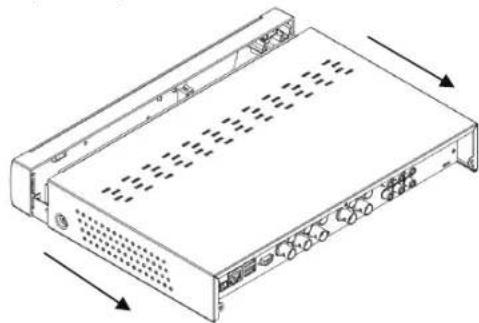

2. Húzza le a fedőlemezt annak hátrafelé húzásával

és enyhe megemelésével Tápkábel

3. Csatlakoztassa a SATA

adatkábelt és a tápkábelt a merevlemezhez SATA adatkábel

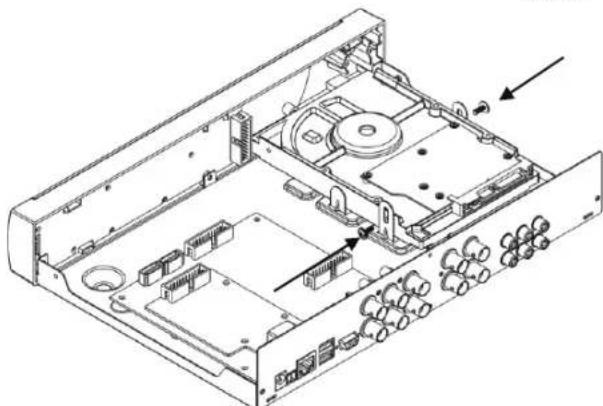

4. Helyezze a merevlemezt a tartófülek

közé és rögzítse a csavarokkal. A merevlemezes felvevő használata: A merevlemezek beszerelése és a kábelek csatlakoztatása után a merevlemezes felvevő használatra kész. A merevlemezes felvevő részletes adatainak beállításához lépjen a menübe. A merevlemezes felvevő menüjének használatát a CD lemezen található kézikönyv ismerteti.34 Biztonsági óvintézkedések: A készüléket KIZÁRÓLAG képzett technikus nyithatja fel szervizelés érdekében. Hiba esetén húzza ki a termék csatlakozóját a konnektorból, és kösse le más berendezésekről. Vigyázzon, hogy ne érje a terméket víz vagy nedvesség. Karbantartás: Csak száraz ronggyal tisztítsa. Tisztító- és súrolószerek használatát mellőzze. Jótállás: Nem vállalunk jótállást és felelősséget a terméken végzett változtatás vagy módosítás vagy a termék helytelen használata miatt bekövetkező károkért. Általános tudnivalók: - A kivitel és a műszaki jellemzők előzetes értesítés nélkül is módosulhatnak. - Minden logó, terméknév és márkanév a tulajdonosának márkaneve vagy bejegyzett márkaneve, azokat ennek tiszteletben tartásával említjük. - Jelen útmutató nagy gonddal készült. Ennek ellenére abból jogok nem származnak. A König Electronic nem felelős az útmutató hibáiért, vagy azok következményeiért. - Őrizze meg ezt az útmutatót és a csomagolást. Figyelem: Ezt a terméket ezzel a jelölésel láttuk el. Azt jelenti, hogy az elhasznált elektromos és elektronikus termékeket tilos az általános háztartási hulladékhoz keverni. Begyűjtésüket külön begyűjtő létesítmények végzik.
