BRUKSANVISNING SECDVR404 KONIG

Installation av hårdisk:

Instalarea unitatii hard disk:

1. Fjern skruerne pa venstre og hore side samt pa bagpanelet

1. Fjern coveret ved at skubbe det bagud og Iofte det lidt op

Strömkabel

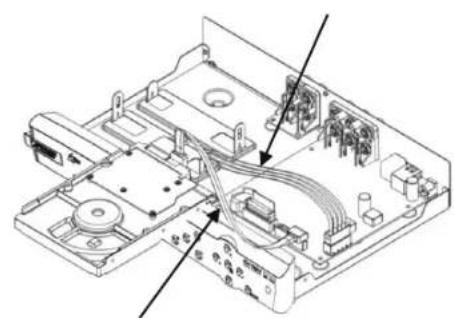

1. Forbind SATA datakablet og stromkablet til harddisken

SATAdatalabel

König Electronic network DVR400 serial er perfekt for overvåkning, for eksempel i butikker, kontorer aller i hjemmet. Den lange listen over funksjoner inkluderer den siste H.264 videokompresjonsteknologien, opp til 2TB lagring (ikke inkludert), direkte visning påSMARTelefon * eller Internett nettleser og hendelseopppdatering på epost. Med et brukervennelig grafisk brukergrensesnitt med grafiske ikoner og visuelle indikatorer for á kontrollere DVRen. Stätter 16:10 widenscreen, VGA oppløsning på 1440x900.

• Stætter Symbian, Windows Mobile, iPhone, Blackberry & Android Merk:

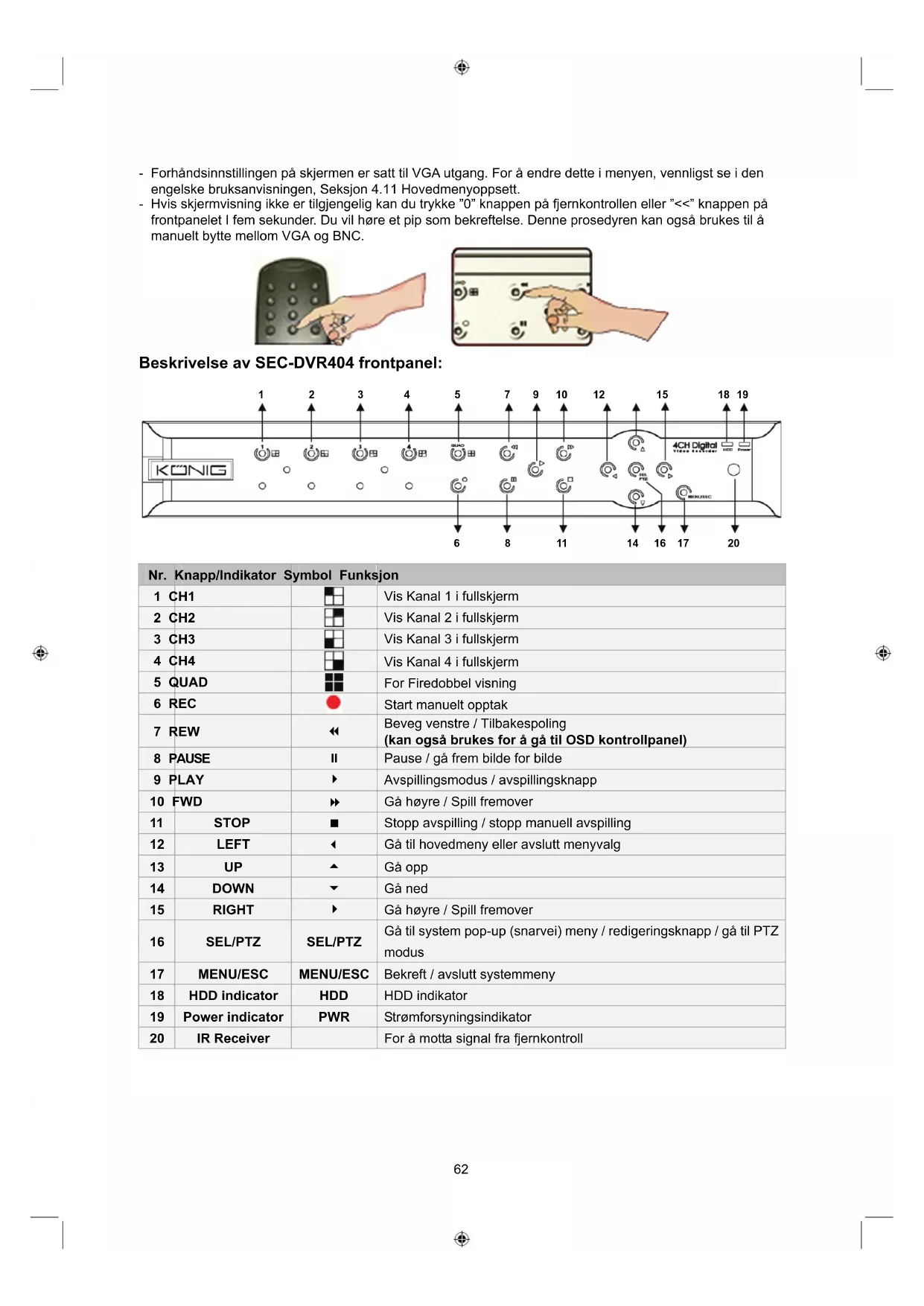

• Forhandsinstillingen på skjermen er satt til VGA utgang. For â endre dette i menyen, vennligst se i den engelske bruksanvisingen, Seksjon 4.11 Hovedmenyoppsett.

• Hvis skjermvisning违法犯罪
• er tilgengeling kan du trykke "0" knappen på fjernkontrollen eller "<" knappen på frontpanelet I fem sekunder. Du vil*hore et pip som bekreftelse. Denne prosedyren kan ogsa brukes tilå manuelt bytte mellom VGA og BNC.

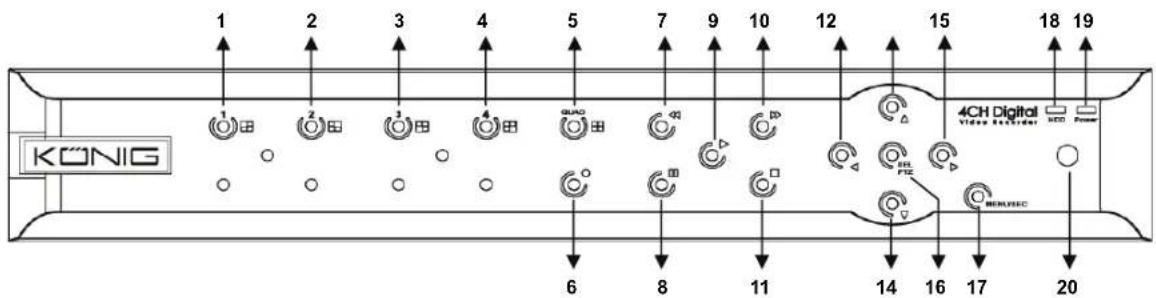

Beskrivelse av SEC-DVR404 frontpanel:

Nr. Knapp/Indikator Symbol Funksjon
1 CH1		Vis Kanal 1 i fullskjerm
2 CH2		Vis Kanal 2 i fullskjerm
3 CH3		Vis Kanal 3 i fullskjerm
4 CH4		Vis Kanal 4 i fullskjerm
5 QUAD		For Firedobbel visning
6 REC		Start manuelt opptak
7 REW	«	Beveg venstre / Tilbakespoling (kan ochså brukes forå,gå til OSD kontrollpanel)
8 PAUSE	II	Pause / gå frem bilde for bilde
9 PLAY	»	Avspillingsmodus / avspillingsknapp
10 FWD	»	Gå høyre / Spill fremover
11 STOP	■	Stopp avspilling / stopp manuell avspilling
12 LEFT	«	Gå til hovedmeny eller avslutt menyvalg
13 UP	▲	Gå opp
14 DOWN	▼	Gå ned
15 RIGHT	»	Gå høyre / Spill fremover
16 SEL/PTZ	SEL/PTZ	Gå til system pop-up (snarvei) meny / redigeringsknapp / gå til PTZ modus
17 MENU/ESC	MENU/ESC	Bekreft / avslutt systemmeny
18 HDD indicator	HDD	HDD indicator
19 Power indicator	PWR	Strømforsyningsindikator
20 IR Receiver		Forå motta signal fra fjernkontroll

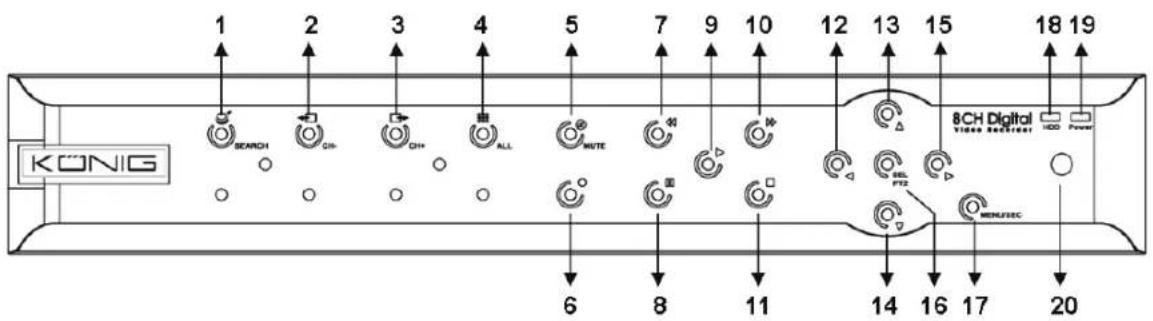

Beskrivelse av SEC-DVR408 frontpanel:

Nr.	Knapp/Indikator Symbol	Funksjon
1	SEARCH	©
2	CH-	©
3	CH+	©
4	ALL CH	■■
5	MUTE	©
6	REC	●
7	REW	«
8	PAUSE	II
9	PLAY	▶
10	FWD	►
11	STOP	■
12	LEFT	▲
13	UP	▲
14	Down	▼
15	RIGHT	▶
16	SEL/PTZ	SEL/PTZ
17	MENU/ESC	MENU/ESC
18	HDD indicator	HDD
19	Power indicator	PWR
20	IR Receiver

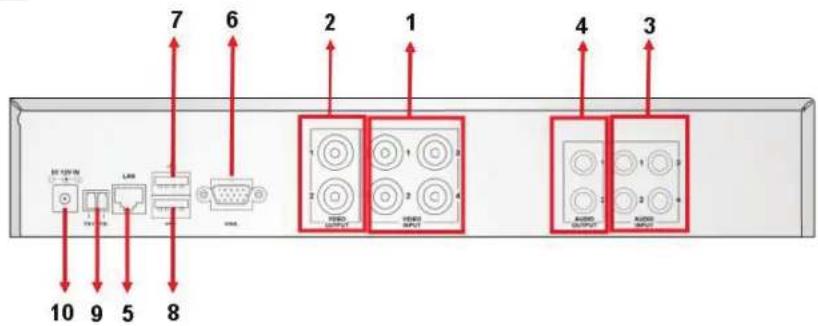

Beskrivelse av bakpanel:

SEC-DVR404

SEC-DVR408

Nr.	Kobling Funksjon
1.	Video inn	SEC-DVR404:Koble til CH1-4 videoenhet(BNC) SEC-DVR408:Koble til CH1-8 videoenhet (BNC)
2.	Video ut Koble skjermutgang (BNC)
3.	Audio inn	4CH DVR: 4CH audioinntak (RCA) 8CH DVR: 4CH audioinntak (RCA)
4.	Audio ut	4CH DVR: 2CH utgang(RCA) 8CH DVR: 2CH utgangRCA)
5.	Ethernet Koble til LAN, Ethernet (RJ45)
6.	VGA ut Koble til VGA skjerm
7.	USB Mus Koble til USB mus
8.	USB enchet	Koble til USB enchet (Flashminne, Harddisk og opptaker osv)
9.	RS-485 RS485 grensesnitt
10.	Strom	Koble til strømforsyning - DC12V 3A

Beskrivelse av fjernkontroll:

1	1-8	Kanalvalg 1-8; Numeriske knapper
2	9,0	Numeriske knapper (Den numeriske knappen "0" kan brukes til Å bytte til OSD kontrollpanel)
3	ALL	Vis alle Kanaler
4	Menu	Bekreft/Gå ut av hovedmeny
5	▲	Opp Knapp
6	▼	Ned Knapp
7	▲▼	Venstre- / Høyreknapp
8	SEL	Valgknapp/ Redigeringsknapp
9	▲▼	Tilbakespolingknapp
10	▲	Avspillingsknapp, Gå inn på opptakssøkmeny
11	▲▼	Fremoverspolingsknapp
12	●	Manuelt Opptak
13	II	Pause / Bilde for bilde
14	■	Stopp manuelt opptak; Stopp Avspilling
15	Audio	Udefinert
16	Mute	Udefinert

Bruk av mus:

Etter du har koblet til den digitale videopptakeren til en skjerm vil skjermen vise flere kanaler 1~4 (SEC-DVR404) erer 1~8 (SEC-DVR408). Skjermen viser ogsa muspekeren.

For a brute:

1) Dobbelklikp VENSTRE musknapp for a velge en kanai fulskjerm.
2) Dobbelklikk pa VENSTRE musnapp for a gà tilbake til flere kanaler.
3) Enkelklikk pa HØYRE musknapp for á komme inn pa menyen. I menyen fungerer musen likt som pa en datamaskin.

Installere harddisk:

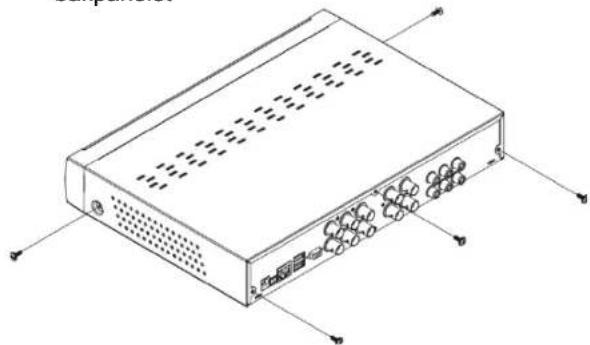

1. Fjern skruene på venstre og høyre sider på bakpanelet

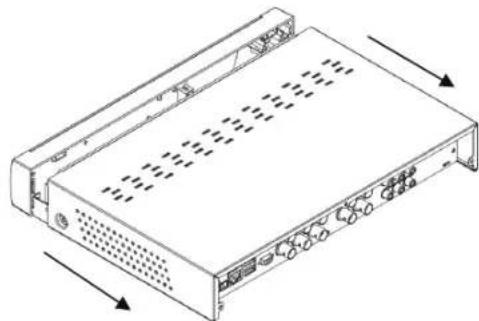

1. Fjern locket ved a dra det bakover og lofte det

Strömkabel

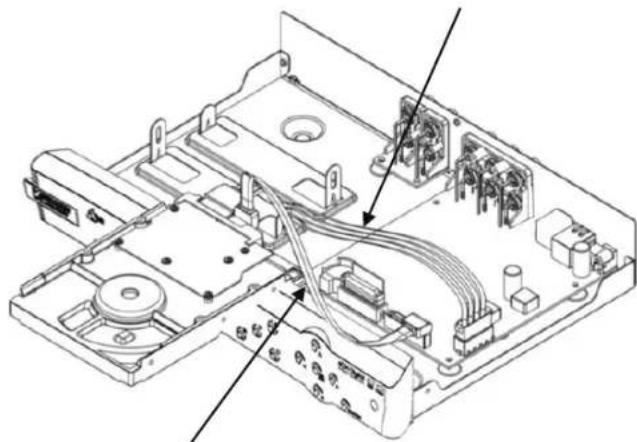

1. Koble til SATA datakabelen og strømkabelen til hardisken

SATA
datalabel

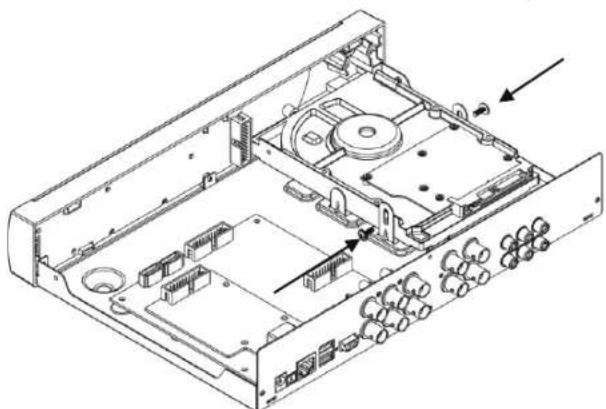

1. Plasser hardisken i festet og skru i skruene til festet for a feste hardisken med skruene.

A brute hardiskopptakeren:

När hardisken er installert og alle kablene er tilkoblet kan du bruke hardisken. For a konfigurere innstillingene kan du gå pa hovedmenyen. For instrusjoner hvordan gjore dette, vennligst se i den engelske manualen som fulgte med på CD.

Dette Produktet mä BARE apnes av en autorisert tekniker nár service er nødvendig. Koble Produktet fra strømmen og annet utstyr dersom et problem oppstar. Ikke utsett Produktet for vann eller fuktighet.

Vedlikehold:

Rens bare med en tarr klut. Ikke bruk rensemidler aller skuremidler.

Garanti:

Ingen garanti aller erstatningsansvar aksepteres ved endringer og modifiseringer av produitet aller skade forarsaket av uriktig bruk av dette produitet.

Generelt:

• Utforming og spesifikasjoner kan endres uten forhändsvarsel.
• Alle logoer, merker og produktnavn er varemeker eller registrente varemeker til de respektive eierne, og skal behandles som dette.
• Denne manualen ble laget med omhu. Imidertid kan ingen rettigheter utledes. Konig Electronic kan ikke ta ansvar for eventuelle feil i dette manualen eller konsekvenser som følger.
• Beholdijkeveiledningen og innpakningen for fremtidig referanse.

Forsiktig:
