MANUALE UTENTE SECDVR404 KONIG

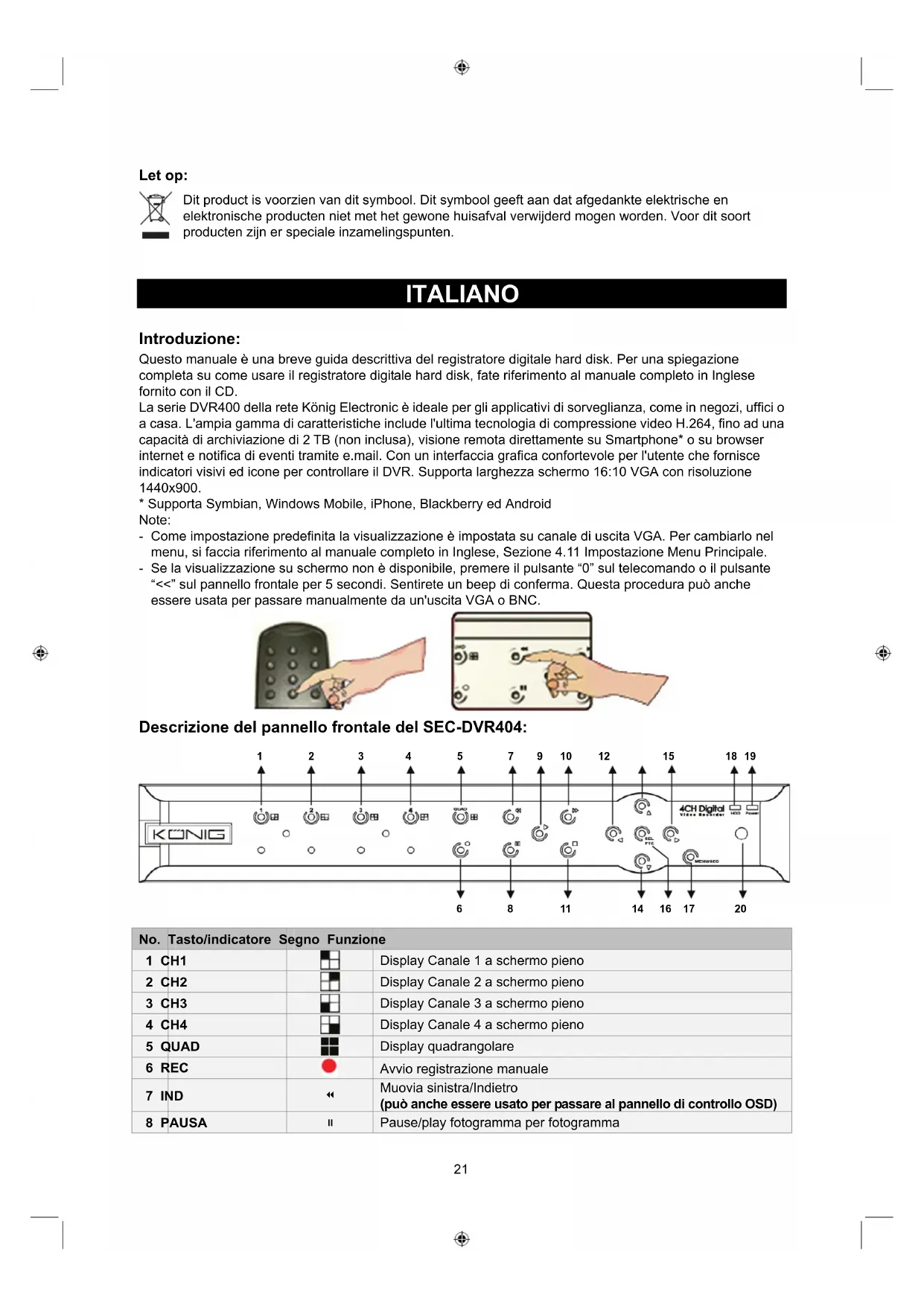

ITALIANO Registratore Hard Disk Introduzione: Questo manuale è una breve guida descrittiva del registratore digitale hard disk. Per una spiegazione completa su come usare il registratore digitale hard disk, fate riferimento al manuale completo in Inglese fornito con il CD. La serie DVR400 della rete König Electronic è ideale per gli applicativi di sorveglianza, come in negozi, uffici o a casa. L'ampia gamma di caratteristiche include l'ultima tecnologia di compressione video H.264, fino ad una capacità di archiviazione di 2 TB (non inclusa), visione remota direttamente su Smartphone* o su browser internet e notifica di eventi tramite e.mail. Con un interfaccia grafica confortevole per l'utente che fornisce indicatori visivi ed icone per controllare il DVR. Supporta larghezza schermo 16:10 VGA con risoluzione 1440x900.

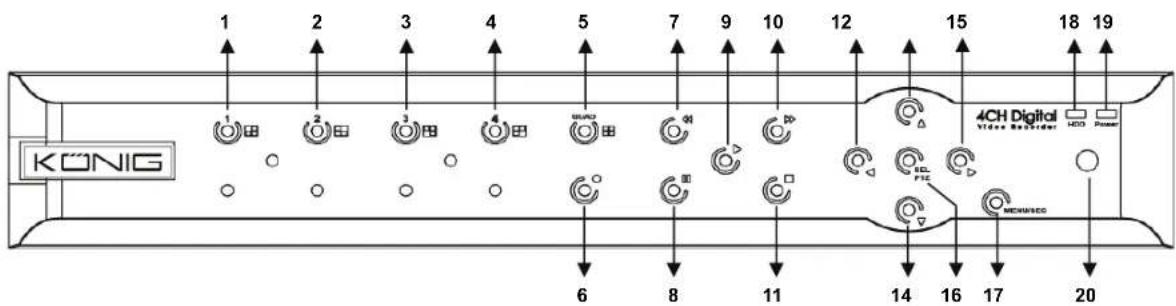

• Supporta Symbian, Windows Mobile, iPhone, Blackberry ed Android Note: - Come impostazione predefinita la visualizzazione è impostata su canale di uscita VGA. Per cambiarlo nel menu, si faccia riferimento al manuale completo in Inglese, Sezione 4.11 Impostazione Menu Principale. - Se la visualizzazione su schermo non è disponibile, premere il pulsante “0” sul telecomando o il pulsante “<<” sul pannello frontale per 5 secondi. Sentirete un beep di conferma. Questa procedura può anche essere usata per passare manualmente da un'uscita VGA o BNC. Descrizione del pannello frontale del SEC-DVR404: No. Tasto/indicatore Segno Funzione 1 CH1 Display Canale 1 a schermo pieno 2 CH2 Display Canale 2 a schermo pieno 3 CH3 Display Canale 3 a schermo pieno 4 CH4 Display Canale 4 a schermo pieno 5 QUAD Display quadrangolare 6 REC Avvio registrazione manuale 7 IND

Muovia sinistra/Indietro (può anche essere usato per passare al pannello di controllo OSD) 8 PAUSA

No. Tasto/indicatore Segno Funzione 9 PLAY

Ingresso in modalità riproduzione/pulsante Play 10 AVN

Stop riproduzione/stop registrazione manuale 12 SINISTRA

Accesso al menu principale o uscita menu 13 SU

Entra barra del menu pop-up (collegamento)/pulsante modifica/ accesso modalità PTZ 17 MENU/ESC MENU/ESC Ingresso/uscita menu di sistema 18 Indicatore HDD HDD Indicatore HDD

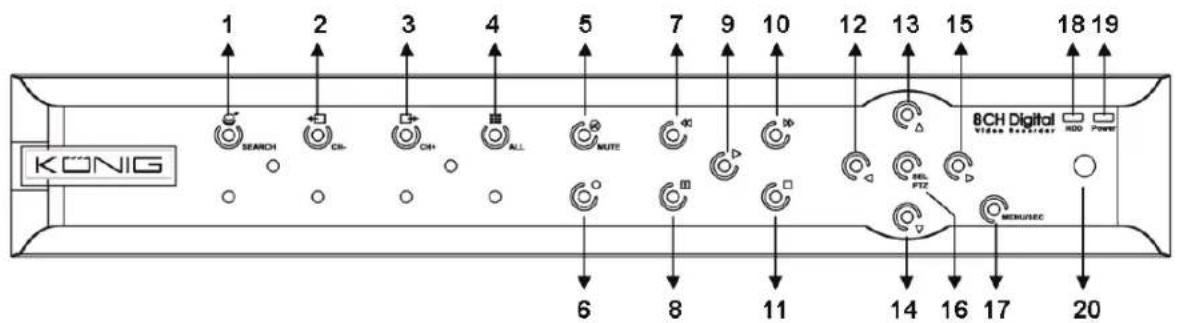

Indicatore alimentazione PWR Indicatore Alimentazione 20 Ricevitore IR Per ricevere segnale dal telecomando Descrizione del pannello frontale del SEC-DVR408: No. Tasto/indicatore Segno Funzione 1 RICERCA Accesso barra menu di pop-up (collegamento) 2 CH- Passa al canale precedente 3 CH+ Passa al canale successivo 4 TUTTI CH Passa a visualizzazione da 4/8 immagini 5 MUTO Tasto silenziamento audio 6 REC Avvio registrazione manuale 7 IND

Muovia sinistra/Indietro (può anche essere usato per passare al pannello di controllo OSD) 8 PAUSA

Ingresso in modalità riproduzione/pulsante Play 10 AVN

Stop riproduzione/stop registrazione manuale 12 SINISTRA

Accesso al menu principale o uscita menu 14 Giù

Entra barra del menu pop-up (collegamento)/pulsante modifica/accesso modalità PTZ 17 MENU/ESC MENU/ESC Ingresso/uscita menu di sistema23 No. Tasto/indicatore Segno Funzione 18 Indicatore HDD HDD Il lampeggio continuo indica l'accesso in corso sull'HDD

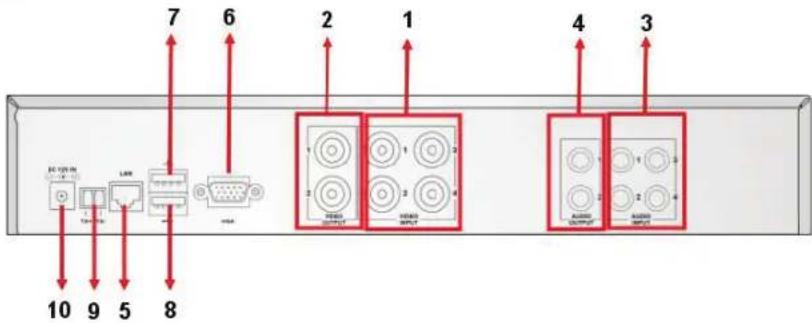

Indicatore alimentazione PWR La luce verde indica lo stato di alimentazione 20 Ricevitore IR Per ricevere segnale dal telecomando Descrizione del pannello posteriore: SEC-DVR404 SEC-DVR408

No. Connettore Funzione

8. Dispositivo USB Collegare il dispositivo USB (Flash Drive, Hard Drive e Registratore ecc.)

9. RS-485 Interfaccia RS485

10. Alimentazione Collegare l'alimentazione - DC12V 3A

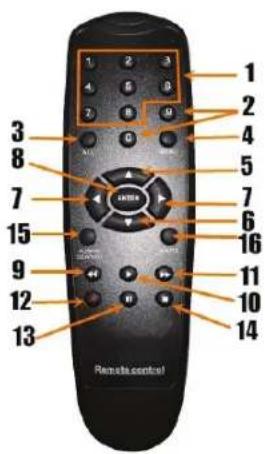

Descrizione del telecomando: 1 1-8 Selezione canale 1-8; Tasti numerici 2 9, 0 Tasti numerici (Il tasto numerico “0” può anche essere usato per passare al pannello di controllo OSD) 3 TUTTI visualizza tutti i canali 4 Menu Ingresso menu principale/uscita 5 ▲ Tasto su 6 ▼ Tasto giù 7 ◄► Tasto sinistra/destra 8 SEL Tasto selezione/modifica

Tasto play, Accesso al menu di ricerca registrazione

Tasto avanti24 12 ● Registrazione manuale

Pause/Riproduzione fotogramma 14 ■ Arresto registrazione manuale; arresto riproduzione 15 Audio Non definito 16 Muto Non definito Funzionamento mouse: Dopo aver connesso il video registratore digitale ad un monitor, il monitor mostrerà canali multipli1~4 (SEC-DVR404) o 1~8 (SEC-DVR408). Lo schermo del monitor mostra anche il cursore del mouse. Il funzionamento è come segue:

1) Fate doppio click sul tasto SINISTRO del mouse per selezionare il canale a schermo intero.

2) Fate doppio click sul tasto SINISTRO del mouse ancore per ritornare ai canali multipli.

3) Un click sul tasto DESTRO del mouse fornisce accesso al menu. Nel menu, il mouse funzione nello

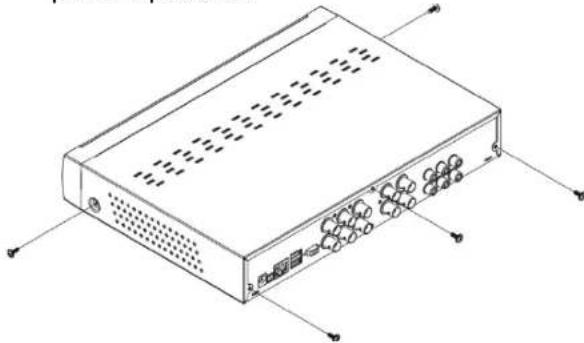

stesso modo che con un computer. Installazione dell'hard disk drive:

1. Rimuovere le viti sui lati sinistro e destro del

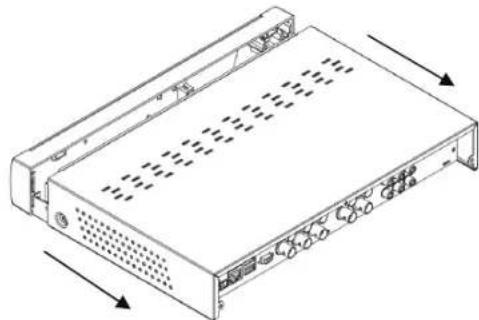

2. Rimuovere il coperchio facendolo scivolare in dietro

e sollevandolo leggermente Cavo di alimentazione

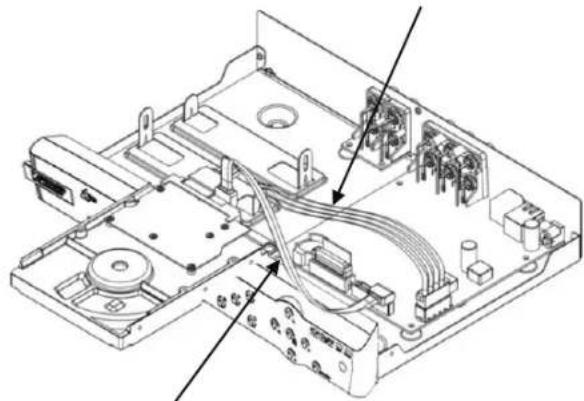

3. Collegare il cavo dati SATA

e il cavo di alimentazione all'HDD Cavo dati SATA

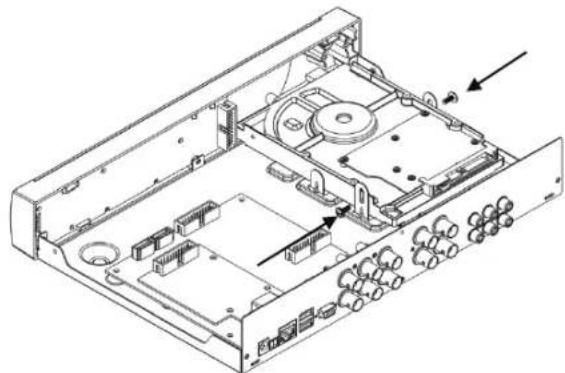

4. Posizionare l'HDD nella staffa e collegare

l'HDD alla staffa utilizzando le viti.25 Funzionamento del registratore dell'hard disk: Quando l'HDD è installato e tutti i cavi sono connessi, il registratore hard disk è pronto all'uso. Per configurare le impostazioni avanzate del registratore hard disk, potete accedere al menu. Per le istruzioni su come impostare il registratore hard disk con il menu, vi preghiamo di fare rifermento al manuale completo in Inglese fornito sul CD. Precauzioni di sicurezza: Questo prodotto dovrebbe essere aperto SOLO da tecnici specializzati quando è necessario un intervento. Scollegare il prodotto dall’alimentazione e da altri apparecchi se dovesse esserci un problema. Non esporre il prodotto ad acqua o umidità. Manutenzione: Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi. Garanzia: Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni determinati dall’uso non corretto del prodotto stesso. Generalità: - Il design e le caratteristiche tecniche sono soggetti a modifica senza necessità di preavviso. - Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e sono riconosciuti come tali in questo documento. - Questo manuale è stato redatto con cura. Tuttavia da esse non possono essere avanzati diritti. König Electronic non può accettare responsabilità per errori in questo manuale nè per eventuali conseguenze. - Tenere questo manuale e la confezione per riferimento futuro. Attenzione: Il prodotto è contrassegnato con questo simbolo, con il quale si indica che i prodotti elettrici ed elettronici non devono essere gettati insieme ai rifiuti domestici. Per questi prodotti esiste un sistema di raccolta differenziata.
