Tuotetyyppi	Digitaalinen videotallennin (DVR) valvontaan
Merkki	Konig
Malli	SECDVR404
Virtalähde	12 V DC, 3 A
Videotulot	4 kanavaa BNC (SEC-DVR404)
Videon lähdöt	1 BNC-lähtö, 1 VGA-lähtö
Äänitulot	4 RCA-kanavaa
Äänilähtö	2 RCA-kanavaa
Verkkoyhteys	Ethernet RJ45
USB-portit	1 hiirelle, 1 oheislaitteelle (muistitikku, kiintolevy)
Sarjaliitäntä	RS-485
Videopakkaus	H.264
Tallennuskapasiteetti	Jopa 2 Tt (kiintolevy ei sisälly, SATA)
Näytön resoluutio	VGA 1440 x 900 (16:10)
Etäkatselu	Älypuhelin (Symbian, Windows Mobile, iPhone, BlackBerry, Android) ja verkkoselain
Tapahtumailmoitus	Sähköpostitse
Päätoiminnot	Manuaalinen tallennus, toisto, haku, PTZ, mosaiikki, koko näytön tila
Ohjaus	Etupaneeli, infrapunakaukosäädin, USB-hiiri
Huolto ja puhdistus	Puhdista kuivalla liinalla. Älä käytä liuottimia tai hankaavia aineita.
Turvallisuus	Vain valtuutettu teknikko saa purkaa. Älä altista vedelle tai kosteudelle.
Takuu	Ei takuuta muutosten tai virheellisen käytön yhteydessä.
Yleiset tiedot	Muotoilu ja ominaisuudet voivat muuttua ilman ennakkoilmoitusta. Säilytä käyttöohje ja pakkaus.

Usein kysytyt kysymykset - SECDVR404 KONIG

Kuinka asentaa kiintolevy SECDVR404-tallentimeen?

Irrota ruuvit sivuilta ja takapaneelista, liu'uta kansi taaksepäin ja nosta se pois. Kytke SATA-tietokaapeli ja virtakaapeli kiintolevyyn, aseta se telineeseen ja kiinnitä ruuveilla.

Kuinka käyttää kaukosäädintä?

Kaukosäätimellä voit valita kanavia (1-8), avata valikon, navigoida suuntanäppäimillä, käynnistää toiston, manuaalisen tallennuksen, tauon jne. Katso yksityiskohtainen kuvaus käyttöohjeesta.

Kuinka vaihtaa VGA- ja BNC-lähdön välillä?

Paina kaukosäätimen « 0 »-näppäintä tai etupaneelin « << »-näppäintä 5 sekunnin ajan, kunnes kuulet äänimerkin. Tämä vaihtaa manuaalisesti VGA:n ja BNC:n välillä.

Voinko katsella kameroita etänä?

Kyllä, tallennin tukee etäkatselua älypuhelimen (Symbian, Windows Mobile, iPhone, BlackBerry, Android) tai verkkoselaimen kautta. Katso verkkokonfigurointia varten täydellinen käyttöohje.

Kuinka pääsen asetusvalikkoon?

Paina etupaneelin tai kaukosäätimen MENU/ESC-näppäintä siirtyäksesi päävalikkoon tai poistuaksesi siitä. Käytä suuntanäppäimiä navigointiin ja SEL-näppäintä muokkaamiseen.

Mitä tehdä, jos näyttö ei näytä mitään?

Tarkista, että VGA- tai BNC-kaapeli on kunnolla kytketty. Jos näyttö on tyhjä, paina kaukosäätimen « 0 »-näppäintä 5 sekunnin ajan vaihtaaksesi lähtöä. Varmista, että virtalähde on kytketty.

Kuinka puhdistaa laite?

Käytä vain kuivaa liinaa laitteen puhdistamiseen. Älä koskaan käytä liuottimia tai hankaavia aineita.

Minkä tyyppiset kiintolevyt ovat yhteensopivia?

Tallennin hyväksyy SATA-kiintolevyt jopa 2 Tt asti. Kiintolevyä ei sisälly laitteeseen.

Kuinka tehdä tallennushaku?

Paina SEARCH-näppäintä tai käytä hakuvaiikkoa. Katso yksityiskohtaiset ohjeet päivämäärän, kellonajan tai tapahtuman mukaan täydellisestä englanninkielisestä käyttöohjeesta.

Mitä tehdä teknisen ongelman sattuessa?

Irrota laite verkkovirrasta ja ota yhteyttä valtuutettuun teknikkoon. Älä yritä korjata itse. Tutustu takuuseen: kaikki muutokset mitätöivät takuun.

KÄYTTÖOHJE SECDVR404 KONIG

Tämä ohjekirja on lyhyt kuvaus digitaalisen kiintolevytallentimen käytöstä. Saadaksesi täydellisen kuvauksen digitaalisen kiintolevytallentimen käytöstä, lue englanninkielinen ohjekirja mukana tulevalta CD-levyltä.

Konig Electronic network DVR400 -sarja sopii valvontasovelluksiin, kuten kauppoihin, toimistoihin ja kotiin. Laajat ominaisuudet sisältävät viimeisimmän H.264-videopakkaustekniikan, jopa 2TB tallennustilaa (ei sisälly hintaan), etäkatselun suoraan älypuhelimella * tai selaimen kautta ja tapahtumailmoitukset sähköpostilla. Helppokäyttöisellä graafisella käyttöliittymällä, jossa on graafiset kuvakkeet ja visuaaliset osoittimet DVR:n hallitsemiseksi ja konfiguroimiseksi. Tukee 16:10 VGA-laajakuvaresoluutiota 1440x900.

• Tukee Symbiania, Windows Mobilea, iPhonea, Blackberry & Androidia. Huomaa:
• Oletusruutunäyttö on asetettu VGA-lähtökanavalle. Vaihtaaksesi tätä valikossa, katso englanninkielistä ohjekirjaa, osa 4.11 Main Menu Setup.

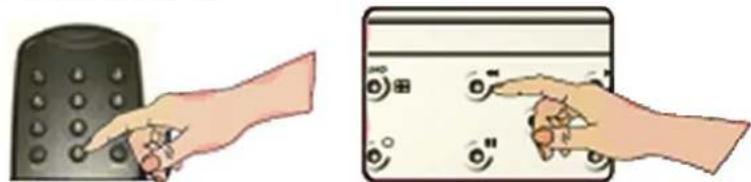

• Jos ruutunäyttö ei ole saatavilla, paina kaukosäätimen "0"-painiketta tai etupaneelin "<" -painiketta 5 sekunnin ajan. Kuulet piippausäänen vahvistuksena. Tätä prosessia voidaan käyttää myös manuaalisesti VGA:n ja BNC:n välillä vaihtamiseksi.

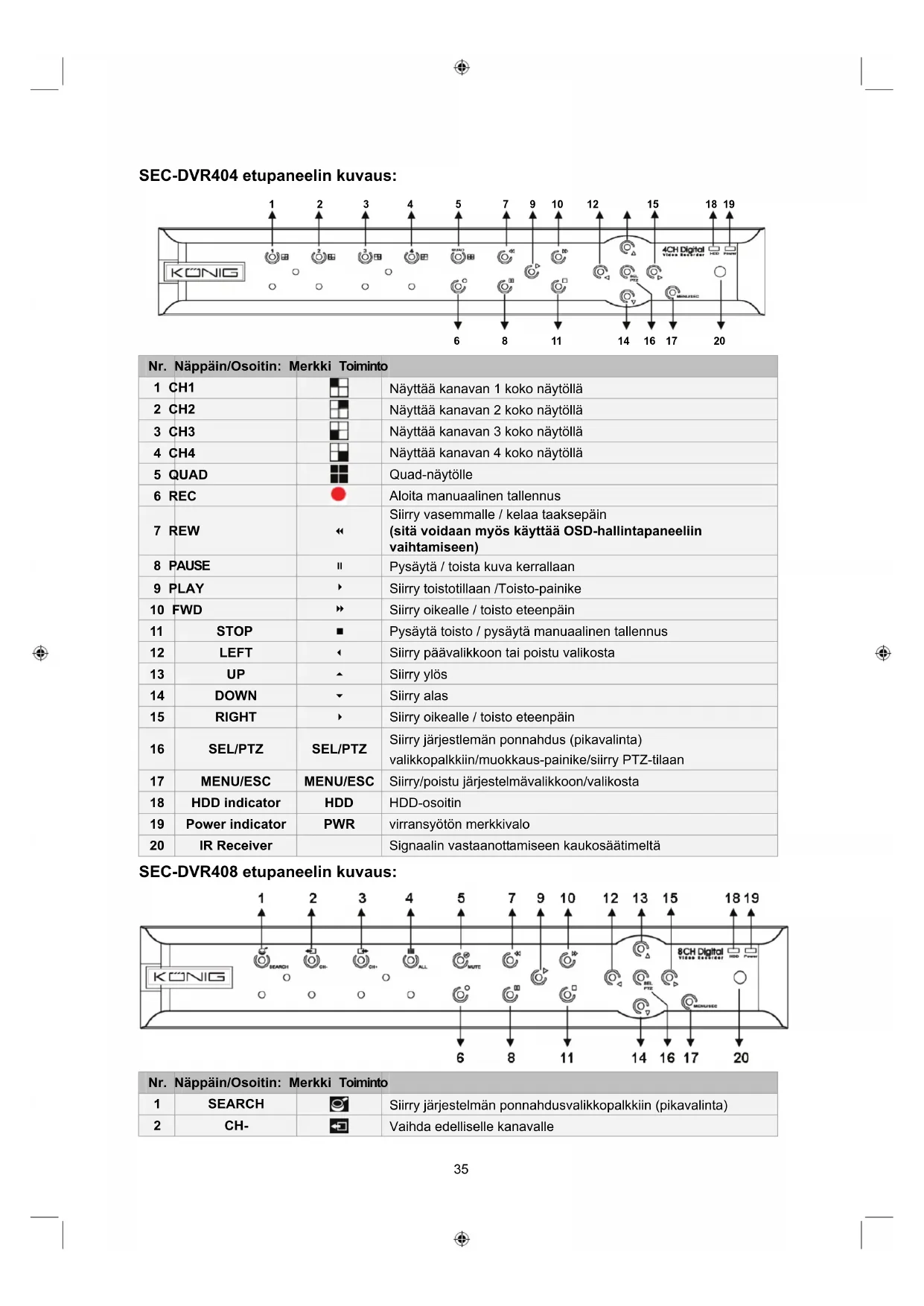

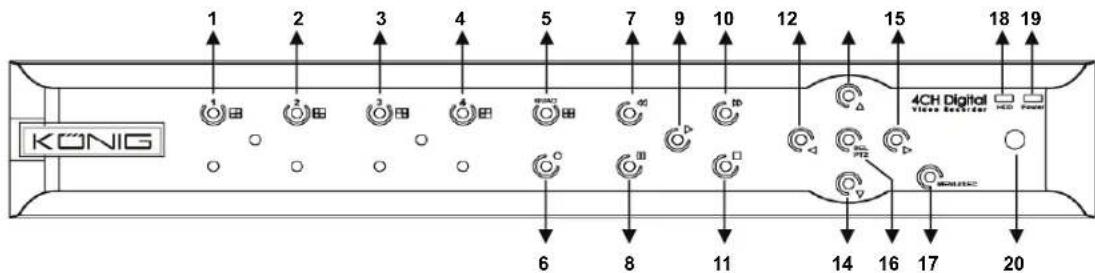

SEC-DVR404 etupaneelin kuvaus:

Nr. Näppäin/Osoitin: Merkki Toiminto

1 CH1		■	Näytää kanavan 1 koko näytöllä
2 CH2		■	Näytää kanavan 2 koko näytöllä
3 CH3		■	Näytää kanavan 3 koko näytöllä
4 CH4		■	Näytää kanavan 4 koko näytöllä
5 QUAD		■	Quad-näytölle
6 REC		●	Aloita manuaalinen tallennus
7 REW		«	Siirry vasemmalle / kelaa taaksepäin (sitä voidaan myös käytää OSD-hallintapaneliin vaihtamiseen)
8 PAUSE		II	Pysäytä / toista kuva kerrallaan
9 PLAY		►	Siirry toistotillaan /Toisto-painike
10 FWD		►	Siirry oikealle / toisto eteenpäin
11	STOP		Pysäytä toisto / pysäytä manuaalinen tallennus
12	LEFT		Siirry päävalikkoon tai poistu valikosta
13	UP		Siirry ylös
14	DOWN		Siirry alas
15	RIGHT		Siirry oikealle / toisto eteenpäin
16	SEL/PTZ	SEL/PTZ	Siirry järjestlemän ponnahdus (pikavalinta) valikkopalkkiin/muokkaus-painike/siirry PTZ-tilaan
17	MENU/ESC	MENU/ESC	Siirry/poistu järjestelmävalikkoon/valikosta
18	HDD indicator	HDD	HDD-osoitin
19	Power indicator	PWR	virransyötön merkkivalo
20	IR Receiver		Signaalin vastaanottamiseen kaukosäätimeltä

SEC-DVR408 etupaneelin kuvaus:

Nr. Näppäin/Osoitin: Merkki Toiminto

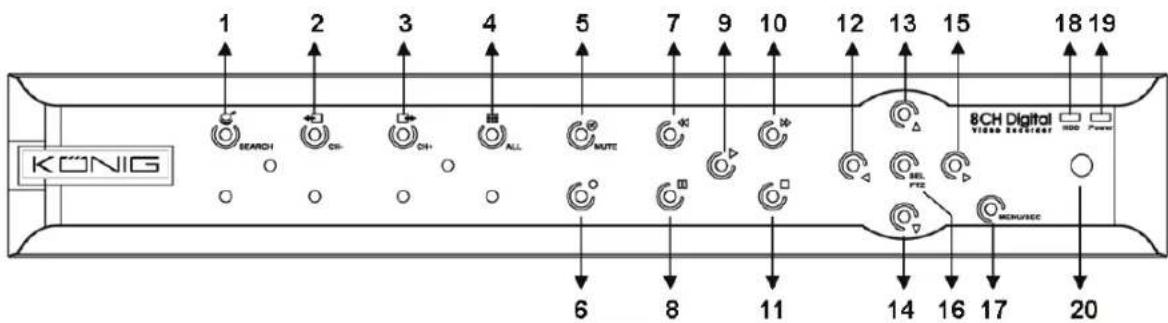

1	SEARCH	©	Siirry järestelmän ponnahdusvalikkopalkkiin (pikavalinta)
2	CH-	©	Vaihda edelliselle kanavalle
Nr.	Näppäin/Osoitin: Merkki Tolminto
3	CH+		Vaihda seuraavalle kanavalle
4	ALL CH		Vaihda 4/8 kyvien näytöön
5	MUTE		Äänen mykistyspainike
6	REC		Aloita manuaalinen tallennus
7	REW	«	Siirry vasemmalle / kelaa taaksepäin (sitä voidaan myös käytää OSD-hallintapaneeliin vahtamiseen)
8	PAUSE	II	Pysäytä / toista kuva kerrallaan
9	PLAY	«	Siirry toistotillaan /Toisto-painike
10	FWD	«	Siirry oikealle / toisto eteenpäin
11	STOP	■	Pysäytä toisto / pysäytä manuaalinen tallennus
12	LEFT	«	Siirry vasemmalle / kelaa taaksepäin
13	UP	▲	Siirry päävalikkoon tai poistu valikosta
14	Down	▼	Siirry alas
15	RIGHT	»	Siirry oikealle / toisto eteenpäin
16	SEL/PTZ	SEL/PTZ	Siirry järestelmän ponnahdusvalikopalkkiin (pikavalinta) /muokkaus-painike/siirry PTZ-tilaan
17	MENU/ESC	MENU/ESC	Siirry/poistu järestelmävalikkoon/valikosta
18	HDD indicator	HDD	Jatkuva vällknty tøoittaa, etta HDD-tilaan siirryttaën
19	Power indicator	PWR	Vihrää valo ilmaisee virransyötön tilan
20	IR Receiver		Signaalin vastaanottamiseen kaukosäätimeltä

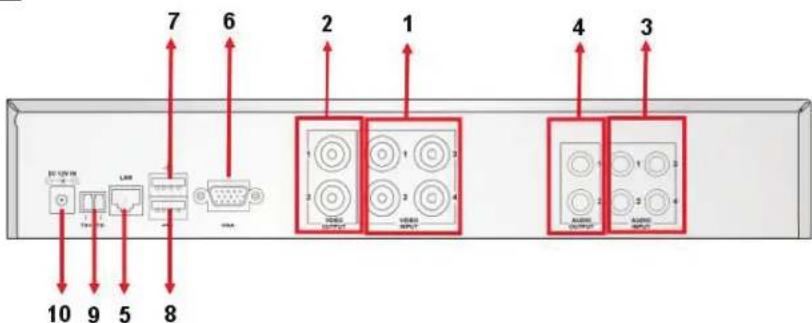

Takapaneelin kuvaus:

SEC-DVR404

SEC-DVR408

Nr.	Liitin	Toiminto
1.	Video input	SEC-DVR404:Liitä CH1-4 videotulolaite (BNC)SEC-DVR404:Liitä CH1-8 videotulolaite (BNC)
2.	Video output	Liitä naytön lähtöön (BNC)
3.	Audio Input	4CH DVR: 4CH audiotulo (RCA)8CH DVR: 4CH audiotulo (RCA)
4.	Audio Output	4CH DVR: 2CH lähtö(RCA)8CH DVR: 2CH lähtö(RCA)
5.	Ethernet	Liitä LAN:iin Ethernet (RJ45)
6.	VGA output	Liitä VGA-naytöön
7.	USB Mouse	Liitä USB-hiiri
Nr.	Liitin Toiminto
8.	USB device	Liitä USB-laite (muistitikku, kiintolevy ja nauhuri jne)
9.	RS-485 RS485-liitäntä
10.	Virta Liitä virtransyöttä -DC 12 V 3A

Kaukosäätimen kuvaus:

1	1-8	Kanavan valinta 1-8, numeropainikkeet
2	9,0	Numeropainikkeet (Numeropainiketta "0" voidaan myös käytträÖSD-hallintapaneeliin vaihtamiseen)
3	ALL Næytã kaikki kanavat
4	Valikko	Siirry/pointu päävalikkoon/valikosta
5	▲	Nuoli ylös
6	▼	Nuoli alan
7	▲▼	Vasen/oikean nappän
8	SEL Valinta/muokkauspainike
9	▲▼	Kelaus taaksepän -painike
10	▲	Toistopainike, Siirry tallennuksen hakuvalikkoon
11	▲▼	Kelaus eteenpän -painike
12	●	Manuaalinen tallennus
13	II	Tauko / kehyksen toisto
14	■	Lopeta manuaalinen tallennus; Lopeta toisto
15	Audio	Ei märitetty
16	Mute	Ei märitetty

Hiiren toiminnot:

Digitaalisen videonauhurin näyttöön liittämisen jälkeen näyttöruutu näyttää monia kanavia 1-4 (SEC-DVR404) tai 1-8 (SEC-DVR408). Näyttöruutu näyttää myös hiiren kursorin.

Toiminnot ovat seuraavat:

1) Kaksoisnapauta VASENTA hiiren painiketta valitaksesi kanavan koko näytöllä. 2) Kaksoisnapauta VASENTA hiiren painiketta uudelleen palataksesi monikanavanäkymään. 3) Yksi napautus OIKEALLA hiiren painikkeella vie valikkoon. Valikossa hiiri toimii samalla tavalla kuin tietokoneen kanssa.

Kiintolevyaseman asennus:

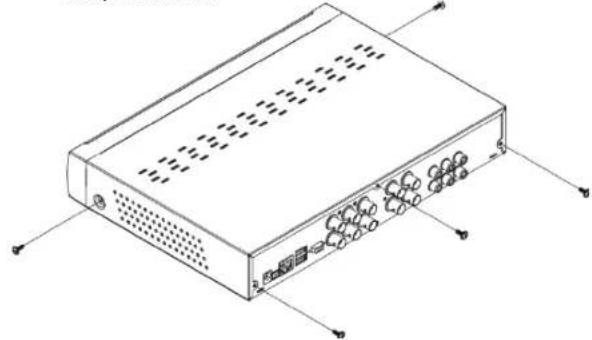

1. Poista ruuvit vasemmalta ja oikealta puolelta sekä takapaneelista.

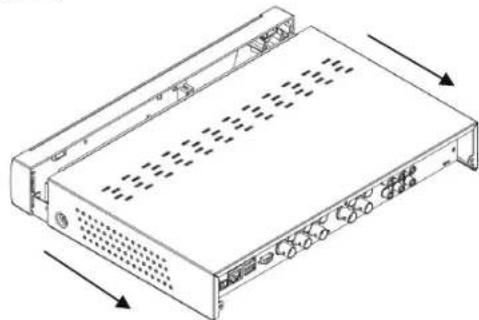

2. Poista kansi liu'uttamalla sitä taaksepäin ja nosta se kevyesti.

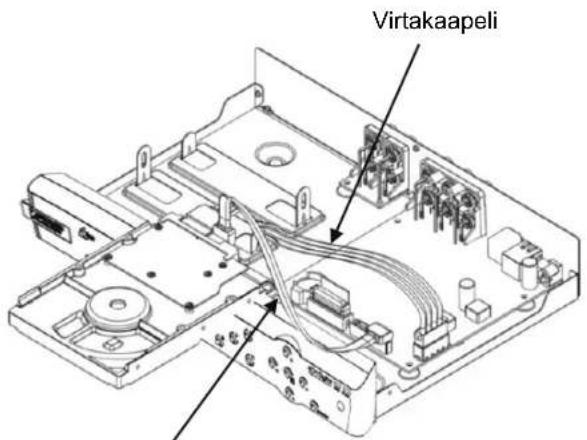

1. Liitä SATA-data-kaapeli ja virtakaapeli kiintolevytallentimeen.

SATA-data-kaapeli

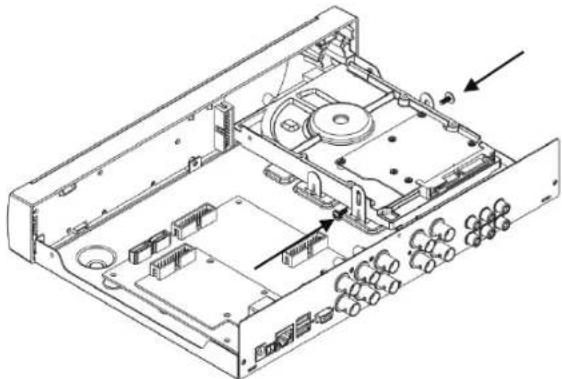

1. Sijoita kiintolevytallennin pidikkeeseen ja kiinnitä se ruuveilla.

Kiintolevytallentimen käyttö:

Kun kiintolevytallennin on asennettu ja kaikki kaapelit on liitetty, kiintolevytallennin on valmiina käyttöön. Määritelläksesi kiintolevytallentimen lisäasetukset sinun täytyy siirtyä valikkoon. Ohjeet kiintolevytallentimen asettamisesta valikon kanssa, katso englanninkielisiä ohjeita CD-levyltä.

Turvallisuuteen liittyvät varoitukset:

Laitteen saa avata VAIN pätevä huoltoteknikko huoltoa tarvittaessa. Jos ongelmia ilmenee, irrota laite verkkovirrasta ja muista laitteista. Älä altista laitetta vedelle tai kosteudelle.

Huolto:

Puhdista ainoastaan kuivalla kankaalla. Älä käytä liuottimia tai hankausaineita.

Takuu:

Takuu ja vastuuvelvollisuus mitätöityvät, jos tuote vaurioituu siihen tehtyjen muutosten tai sen väärinkäytön takia.

Yleistä:

• Muutoksia malliin ja teknisiin ominaisuuksiin voidaan tehdä ilmoituksetta.
• Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai rekisteröityjä tuotemerkkejä ja niitä on käsiteltävä sellaisina.
• Tämä käyttöohje on tuotettu mahdollisimman tarkasti. Kaikki oikeudet pidätetään. König Electronic ei missään tapauksessa ole vastuussa mistään tämän käyttöohjeen sisältämistä virheistä tai niiden seurauksista. Säilytä käyttöohjeet ja pakkaus myöhempää käyttöä varten.

Huomio:

Tuote on varustettu tällä merkillä. Se merkitsee, ettei käytettyjä sähkö- tai elektronisia tuotteita saa hävittää kotitalousjätteen mukana. Kyseisille tuotteille on olemassa erillinen keräysjärjestelmä.
