SASAHD1008 - ääninauhuri KONIG - Ilmainen käyttöohje ja opas

Tuotetyyppi	Digitaalinen ääni- ja videotallennin (DVR)
Merkki	Konig (NEDIS)
Malli	SASAHD1008
Mitat	255 x 215 x 45 mm
Paino (ilman kiintolevyä)	< 1,5 kg
Virtalähde	12 VDC
Sähkönkulutus	< 15 W (ilman kiintolevyä)
Käyttöjärjestelmä	Sisäänrakennettu Linux
Tuettu videosignaali	AHD, IPC, CVBS, TVI, CVI (5 in 1)
Videokoodaus	H.264
Tallennus- ja toistotarkkuus	Jopa 4 kanavaa 1080p (samanaikaisesti)
Suurin tallennuskapasiteetti	SATA-kiintolevy jopa 8 Gt
Liitännät	USB (2x), VGA, HDMI, CVBS, BNC (4x/8x), RS-485, RCA-tulo/lähtö
Verkko	TCP/IP, UDP, PPPoE, DHCP, DDNS, NTP, P2P Cloud (N_EYE Pro)
Mobiilisovellus	N_EYE Pro iOS ja Android
Tallennustilat	Automaattinen, Manuaalinen, Ajastettu, Liiketunnistus, Hälytys
Toisto	Välitön, Tapahtumahaku, USB/verkkoyhteys varmuuskopiointi
Liiketunnistus	3 herkkyystasoa, säädettävä alue, toiminnot: tallennus, tilannekuva, sähköposti, koko näyttö
Käyttöolosuhteet	-10...55 °C, 10-90 % kosteus
Huolto ja puhdistus	Puhdista kuivalla liinalla. Älä käytä liuottimia tai hankaavia aineita.
Turvallisuus	Oletuskäyttäjätunnus: admin, salasana: 123456. Käyttäjien hallinta mahdollista.
Varaosat ja korjattavuus	SATA-kiintolevy vaihdettavissa. Verkkolaite mukana.

Usein kysytyt kysymykset - SASAHD1008 KONIG

Kuinka liittää kamerat tallentimeen?

Liitä kamerat tallentimeen koaksiaalikaapeleilla käyttäen BNC-liittimiä. Käytä virranjakajaa kameroiden virransyöttöön. Liitä DVR näyttöön VGA- tai HDMI-liitännällä ja kytke hiiri USB-porttiin.

Kuinka pääsen päävalikkoon?

Napsauta hiiren oikeaa painiketta missä tahansa avataksesi Pikavalikon. Ensimmäisellä kirjautumisella käytä käyttäjätunnusta admin ja salasanaa 123456. Käytä vasenta painiketta navigointiin.

Kuinka määrittää ajastettu tallennus?

Siirry kohtaan Päävalikko > Tallennusasetukset > Aikataulu. Valitse kamera, valitse tallennustyyppi (Ei mitään, Tavallinen tai Liike) ja vedä aikatauluruudukossa määrittääksesi aikajaksot. Kopioi asetukset muille kameroille tarvittaessa.

Kuinka käyttää N_EYE Pro -mobiilisovellusta?

Varmista, että DVR on yhdistetty Internetiin. Lataa sovellus, luo tili tai käytä paikallista tilaa. Lisää laite skannaamalla DVR:ssä oleva P2P Cloud -QR-tunniste. Sovellus tunnistaa kamerat automaattisesti.

Mitä tehdä järjestelmän äkillisen sammumisen yhteydessä?

Videotallennus tallentuu automaattisesti. Uudelleenkäynnistyksen jälkeen tallennin palaa tilaan ennen virrankatkaisua. Normaalia sammutusta varten käytä pikavalikkoa tai virtapainiketta (ei suositella).

Kuinka vaihtaa ylläpitäjän salasana?

Siirry kohtaan Päävalikko > Järjestelmäasetukset > Käyttäjien hallinta. Valitse admin-käyttäjä ja muuta salasanaa. Voit myös lisätä tai poistaa käyttäjiä.

Kuinka tallentaa tallenteita USB-muistitikulle?

Toistotilassa napsauta työkalupalkin Varmuuskopiointi-kuvaketta (levyke). Valitse kanavat ja aikaväli, valitse sitten USB-kohde. Varmuuskopioinnin muoto on vakio.

Kuinka ottaa liiketunnistus käyttöön?

Siirry kohtaan Pikavalikko > Päävalikko > Järjestelmäasetukset > Lähtötila > Liiketunnistus. Ota se käyttöön, säädä herkkyys (3 tasoa) ja toiminnot (tallennus, sähköpostihälytys jne.). Määritä tunnistusalueet korostamalla.

Mikä on suurin tuettu tarkkuus?

DVR tukee jopa 4 kanavaa 1080p samanaikaisessa tallennuksessa. Tarkkuus mukautuu automaattisesti kameran signaaliin (AHD, TVI jne.).

Kuinka alustaa uusi kiintolevy?

Siirry kohtaan Päävalikko > Järjestelmäasetukset > Kiintolevyn hallinta. Valitse levy ja napsauta Alusta formatoidaksesi. Tämä toimenpide on tarpeen ennen ensimmäistä käyttöä.

KÄYTTÖOHJE SASAHD1008 KONIG

Anturi	Pääkortin anturi Teollinen	upotettu mikroprosessori
	Käyttöjärjestelmä Upotettu	LINUX-käyttöjärjestelmä
Järjestelmä	Signaali Tuki: AHD, IPC, CVBS, TVI, CVI (5 in 1)
	Videokoodaus H.264
	Videon muoto 4CH/8CH 1080p
	Videon kuvamäärä PAL: 1–25 kuava/s / NTSC: 1–30 kuava/s
	Kaksoissuoratoisto	Tuki
	Liitäntä USB-portti (2x), R$485, SATA-kiintolevy (enintään 8 Gt), VGA, HDMI, CVBS, BNC (4x/8x), RCA-tulo, RCA-lähtö
Tallennuksen hallinta	Tallennustila Automaattinen/manuaalinen/ajastettu/liikkeentunnistus/hälytystallennus
	Tallennustarkkuus Automaattinen sopeutus
	Toisto 4CH 1080p
	Toistotila Heti/haku/tapahtuma
	Varmuuskopiointitila	USB/verkko
Verkko	Protokolla Tuki: esimerkiksi TCP/IP, UDP, PPPoE, DHCPDDNSNTP
	P2P-pilvi N_EYE Pro-sovellus / www.yunyis.com
	Tuettu käyttö Mobiilisovellus (iOS/Android), UTC-ohjaus, 3G, WIFI
Teho	Teho 12 VDC
	Virrankulutus < 15 W (ei kiintolevyä)
Muut	Käyttöolosuhteet	-10...55 °C / ilmankosteus 10–90 %
	Fyysiset tiedot 255 x 215 x 45 mm / < 1,5 kg (ilman kiintolevyä)

CH01 CH02 JINT.04.12 W##L 15:28:35 ESSD#E##S#G#Y##W CH03 CH04

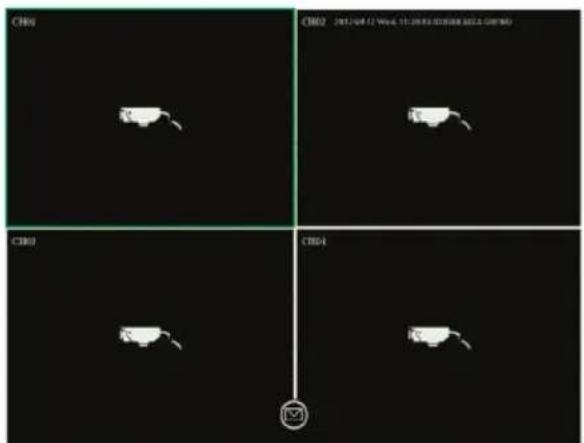

Kuva "A"

• Liitä kamerat tallentimeen koaksiaalikaapeleilla käyttäen BNC-liitäntää
• Käytä virranjakajaa kameroiden virtalähteenä
• Liitä DVR televisioon tai näyttöön käyttäen ensisijaista liitäntää
• Liitä hiiri USB-liitäntään
• Yhdistä tallennin Internetiin Ethernet-kaapelilla (halutessasi)
• Käynnistä tallennin lopulta mukana toimitetulla virtasovittimella

2. Käynnistys

Paina käynnistyspainiketta ja varmista, että televisiossa/näytössä on valittu oikea tulolähde. Reaaliaikainen seurantanäyttö avau tuu, kuten kuvassa A:

3. Siirtyminen

Voit avata pikavalikon napsauttamalla mitä tahansa kohtaa hiiren kakkospainikkeella.

Ensimmäisellä kerralla kirjautuminen on pakollista. Oletuskäyttäjänimi on admin ja oletussalasana on 123456.

Voit siirtyä valikossa hiiren ykköspainikkeella ja palata takaisinpäin napsauttamalla valikkoa hiiren kakkospainikkeella.

4. Sammutus

• Avaa pikavalikko napsauttamalla mitä tahansa kohtaa hiiren kakkospainikkeella ja valitse Sammuta järjestelmä ja Sulje tai
• paina etupaneelin käynnistyspainiketta pitkään (ei suositella, koska kiintolevy saattaa vahingoittua)

5. Palautus

Jos virta katkeaa yllättäen, tallennettava video tallennetaan automaattisesti, ja uudelleenkäynnistymisen jälkeen tallennin palaa automaattisesti sammumista edeltäneeseen tilaan.

6. Tallennus

Tallennusmääritykset-valikossa voit määrittää kunkin kameran tallennusajastuksen. Valitse haluamasi tallennustila ja napsauta yksittäisiä aikoja tai valitse pidempi aika tai useita päiviä kerralla vetämällä. Valkoinen väri tarkoittaa, että kyseisenä aikana ei ole tallennuksia, sininen väri tarkoittaa jatkuvaa tallennusta ja vihreä tarkoittaa, että tallennus aktivoituu ainoastaan, jos liikettä havaitaan.

Kun ajastus on valmis, sen voi kopioida helposti muille kameroille.

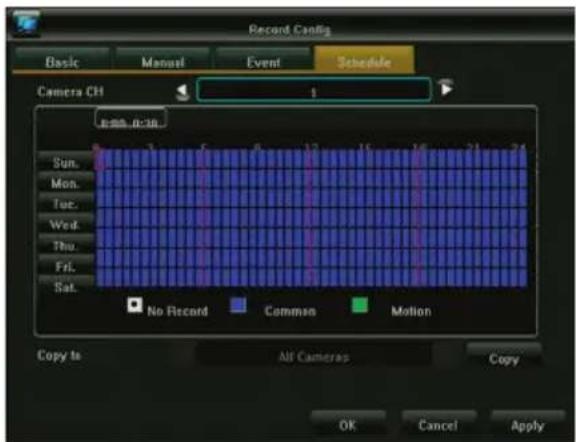

Katso kuvaa B

7. Liikkeentunnistus

Valitsemalla pikavalikosta Päävalikko - Järjestelmäasetukset - Lähtötila voit ottaa käyttöön liikkeentunnistuksen ja ohjelmoida asetuksia:

- 3 herkkyysasetusta

- tarkat toiminnot: yhden tai usean kanavan tallennus, otoksen ottaminen, sähköpostin lähettäminen tai käynnistyneen kameran koko näytön näyttäminen.

- Alueasetus (liikemaski): jos tämä valitaan, vain korostetuilla alueilla oleva liike käynnistää määritetyt toiminnot.

8. Toisto

Katseltaessa aiempia tallenteita käyttöliittymä on kuten kuvassa C:

Alareunan 4 harmaata aikajanaa edustavat neljää kanavaa. Eri väriset alueet osoittavat eri tyyppistä tallennusta (ajastettu, manu aalinen, hälytys tai liikkeentunnistuksen käynnistämä).

Voit siirtyä ajassa vetämällä aikajanaa vasemmalle tai oikealle ja zoomata aikajanaa hiiren vierityspainikkeella.

Voit toistaa tallenteen tietystä ajankohdasta alkaen kaksoisnapsauttamalla kyseistä aikaa.

9. Mobiilisovellus

Jos haluat käyttää DVR-tallenninta älypuhelimesta, varmista että DVR on yhteydessä reitittimeen ja verkko on määritetty oikein. Lataa ja avaa N_EYE PRO -sovellus, kirjaudu sisään, rekisteröi tili tai käytä paikallista kirjautumista, jos kirjautuminen paikallisesta verkosta riittää. Lisää laite plusmerkin avulla ja valitse Network Device (Verkkolaite). Skannaa DVR-tallentimessa P2P Cloud -kohdassa näkyvä QR-koodi tai kopioi pyydetyt verkon parametrit. Sovellus tunnistaa kyseisessä DVR-tallentimessa olevien kam eroiden määrän automaattisesti. Tallentamisen jälkeen näet kaikki lisätyt kamerat. Voit käynnistää ja sammuttaa kameroita oikeas ta yläkulmasta. Muita sovelluksen ominaisuuksia ovat toisto ja manuaalinen tallennus älypuhelimesta.

Pikavalikko

Kuvan väri	Kirkkaus
	Kontrasti
	Chroma
	Kylläisys
Videotilan asetukset	AHD
	TVI
	AUTO
	CVI
Sähköinen zoomaus	Lähennä napsauttamalla ja vetämällä kuvan oikeaa alakulmaa
PTZ-ohjaus	ei koske kameroitamme
Videokysely	Valitse päiväys ja kamera ja hae tallenteita alareunan aikajanalta
	Tauko/toisto Keskeytä tai toistäin en video
	Pysäytys Pysäytä video, kaikäytöt sulkeutuvat
	Kelaus eteenpäin / taaksepäin
	Hidas/nopea Toista video 1X/2X/4X/8X/16X
	Näytön jakotila Siirry toistöntän jakotilaan
	Varmuuskopointi Avaa vartiäkopiointisivu
	Kuvaa Tallenna kuvaa valituäkanavalta
	Koko näyttö Avaa kuva koko nättöön yhdellä napsautuksella
	Sähköinen zoomaus Lähennä posauttamalla ja vetämällä kuvan oikeaa alakulmaa
	Sulje toisto Sulje toistosivu ja xia esikatselusivulle
Päävalikko	Varmuuskopointi
	Tallennusmääri-tykset	Perus/manuaalin-en/tapahtuma	Kanava	Oletus on kanava 1, valitse määritettävä kanava.
			Suoratoiston tyyppi	Videon suoratoisto tarkoiftaa erillistä videota, yhdistelmäsuora-toisto videota ja ääntä
			Videolaatu	Valitse kuvanlaatu tarpeen mukaan.
			Resoluutio	Automaattinen kamerasta tulevan signaalin tarkkuuden mukaan.
			Bittinopeusrajoitus	Voit valita arvoja vasemman- ja oikeanpuoleisista asetuksista. Tämän rajan voi määrittää myös itse.
			Kuvataajuus	Voit valita arvoja vasemman- ja oikeanpuoleisista asetuksista. Oletus on Täysi kuvataajuus.
		Aikataulu	Kanava	Valitse kamera, jonka tallennusajastuksen haluat määrittää.
			Valitse haluamasi tallennuksen tyyppi (Ei, Yleinen tai Liike)
			Määritä koko viikon ajastukset napsauttamalla ja vetämällä
			Ajastukset voi kopioida sen jälkeen tarvittaessa muihinkin kameroihin.
	Järjestelmäasetu	Lähtötila	Valikon lähtö	Kameran nimi	Tämä nimi näkyy kanavanäytön vasemmassa yläkulmassa.
				Kameramosaiikki	Määritä enintään 4 aluetta, joilta ei tallenneta (turvallisus-/yksitylsyyssystä).
				Videon katkeaminen	Määritä toiminto siltä varalta, että signaali katkeaa.
				Liikkeentunnistus	Määritä herkkyys.
					Määritä tarvittavat toimet, kuten yhden tai usean kanavan tallennus tai kuvan näyttäminen koko näytössä.
					Alueasetus (liikemaski): vain korostetuilla alueilla oleva liike käynnistää tallennuksen.
				Väriasetukset	Määritä kunkin kanavan kirkkaus, kontrasti, chroma ja kylläisys erikseen.
			Lähtömääritykse	Valikon läpinäkyvyys	Määritä valikkokohteen taustan läpinäkyvyys.
				Näytönsästäjän alka	Määritä, milloin näyttö sammuu automaattisesti
				Resoluutio	Määritä VGA- ja HDMI™-lähtölitäntöjen lähetystarkkuus

Päävalikko	Järjestelmäasetus	Järjestelmän määritykset	EEnhedsnavn
			Automatisk Udlogning
			Videostandard
			Sprog
			Systemtid
			Datoformat
			Tidsformat
			Tidszone
			Sommertid
		Käyttäjähallinta	Tilfoj bruger
			Slet Bruger
			Rediger bruger
			Brugergodkendelse
		Versiotiedot
		Järjestelmän päivitys
	Kiintolevyn hallinta	Levyn tyyppi	Näyttää tuotemallin koodin
		Levyn kapasiteetti	Näyttää levyn käytettävissä olevan kokonaistilan
		Vapaa tila	Näyttää levyn jäljellä olevan tilan
		Tila	Levyn nykyinen toimintatila
		Alusta kiintolevy	Aloita levyn alustus (tehtävä ennen ensimmäistä käyttökertaa)
	Verkon parametrit	Perus	Verkkokortin tyyppi	Valitse verkkokortti tarpeen mukaan
			Hae IP-osoiteautomaattisesti
			Päivitä	DHCP-luvan voi hankkia uudelleen
			IP-osoite
			Aliverkon peite
			Yhdyskäytävä
			MAC-osoite	Näytä nykyisen verkkoliitännän fyysinen osoite. Tätä ei voi muuttaa.
			WLAN-tila	Oletusreitittimen määritystä varten tarvitaan useita verkkokorttja. Ulkoista verkkoa voi käyttää tämän kanavan kautta.
		Lisämääritykset	Määritä DDNS-parametrit
			Sähköpostiasetukset
			PPPOE
			Porttiasetus
	Hälytysten hallinta	Hälytystulo	Kanava
			Hälytyksen tila
			Hälytysaika
			Yhteystila
			Kopioi muille kanaville
		Hälytys	Kanava
			Lähtöhälytyksen viive
			Hälytysaika
			Kopioi muille kanaville
		Poikkeusten määritys
Järjestelmätiedot	Suoratoistotilastot
	Lokitiedot
	Vie määritykset
	Tuo määritykset
Čidlo	Čídlo Hlavní Desky Průmyslový Vestavěný Mikroprocesor
	Operační Systém Vestavěný operační systém LINUX
Systém	Signál Podpora AHD, IPC, CVBS, TVI, CVI (5 v 1)
	Kódování Videa H.264
	Formát Videa 4kan./8kan. 1080p
	Rámečky Videa PAL: 1–25 FPS / NTSC: 1–30 FPS
	Dvojité Streamování Podpora
	Rozhraní Port USB (2x), RS 485, SATA HDD (max. 8 GB), VGA, HDMI, CVBS, BNC (4x/8x), vstup RCA, výstup RCA
Správa Nahrávání	Režim Nahrávání Automatický / Ruční / Plánovaný / Detekce Pohybu / Záznam Alarmu
	Rozlišení Záznamu Auto adaptace
	Přehrávání 4kan. 1080p
	Režim Přehrávání Okamžitý / Hledání / Událost
	Režim Zálohování USB / Sít
Sít	Protokol Podpora TCP/IP, UDP, PPPoE, DHCP_DDDNSNTP apod.
	P2P Cloud N_EYE Pro APP / www.yunyis.com
	Podporovaný přístup Mobilní Aplikace (iOS / Android), Ovládání UTC, 3G, WI-FI
Napájení	Napájení 12 V DC
	Spotřeba Energie < 15 W (bez disku HDD)
Jiné	Provozní podmínky -10–55 °C / 10–90% vlhkost
	Rozměry 255 x 215 x 45 mm / < 1,5 kg (bez disku HDD)

CH01 CH02 JINT.04.12: Week 15:28:35:00:00:00:00:00:00 CH03 CH04

Obrázek "A"

Valmistajana me NEDISillä vakuutamme, että tuotemerkin SAS-AHDxxx tuote König, jonka valmistusmaa on Kiina, testattiin olennaisten CE-standardien/-säännösten mukaisesti, ja tuote läpäisi kaikki testit.

Näihin sisältyy muun muassa R&TTE-direktiivi 1999/5/EY (vuoden 2017 kesäkuusta alkaen tämä korvataan RED-direktiivillä 2014/53/EU).

Vaatimustenmukaisuusvakuutus kokonaisuudessaan (sekä mahdollinen turvallisuustiedote) on ladattavissa osoitteesta http://webshop.nedis.com.

Huolto:

Puhdista laitetta vain kuivalla liinalla.

Älä käytä liuottimia tai hankausaineita.

Takuu:

Takuu mitätöityy, mikäli laitteeseen tehdään mitä tahansa muutoksia. Emme ole myöskään vastuussa vahingoista, jotka johtuvat tämän tuotteen virheellisestä käytöstä.

Vastuuvapauslauseke:

Muutoksia malliin ja teknisiin ominaisuuksiin voidaan tehdä ilmoituksetta. Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai rekisteröityjä tuotemerkkejä ja niitä on käsiteltävä sellaisina.

Hävittäminen:

- Tämä tuote tulee toimittaa hävitettäväksi asianmukaiseen keräyspisteeseen. - Tuotetta ei saa hävittää kotitalousjätteen mukana. - Lisatietoja antaa jälleenmyyjä tai paikallinen jätehuollosta vastaava viranomainen.

Tämä tuote on valmistettu ja toimitettu noudattaen kaikkia sitä koskevia asetuksia ja direktiivejä, jotka ovat voimassa kaikissa Euroopan unionin jäsenvaltioissa. Se täyttää myös kaikki myyntimaassa sovellettavat vaatimukset ja määräykset.

Viralliset asiakirjat ovat saatavilla pyynnöstä. Asiakirjoihin sisältyvät seuraavat, mutta näihin rajoittumatta: Vaatimustenmukaisuusvakuutus (ja tuotteen tunniste), käyttöturvallisuustiedote, tuotteen testiraportti.

Saat neuvoja ottamalla yhteyttä asiakaspalveluumme:

verkkosivun kautta: http://www.nedis.fi/fi-fi/ota-yhteytta/yhteyslomake.htm

sähköpostilla: [e-mail]

puhelimitse: [phone] (toimistoaikoina)

NEDIS B.V., De Tweeling 28, 5215 MC's-Hertogenbosch, ALANKOMAAT
