KÄYTTÖOHJE SECDVR504 KONIG
DVR-turvakamerajärkestelmä
BRUKSANVISNING (s. 137)
DVR Sakerhetskamerasystem
NAVOD KPOUZITI (s. 152)
BRUGERVEJLEDNING (s. 198)

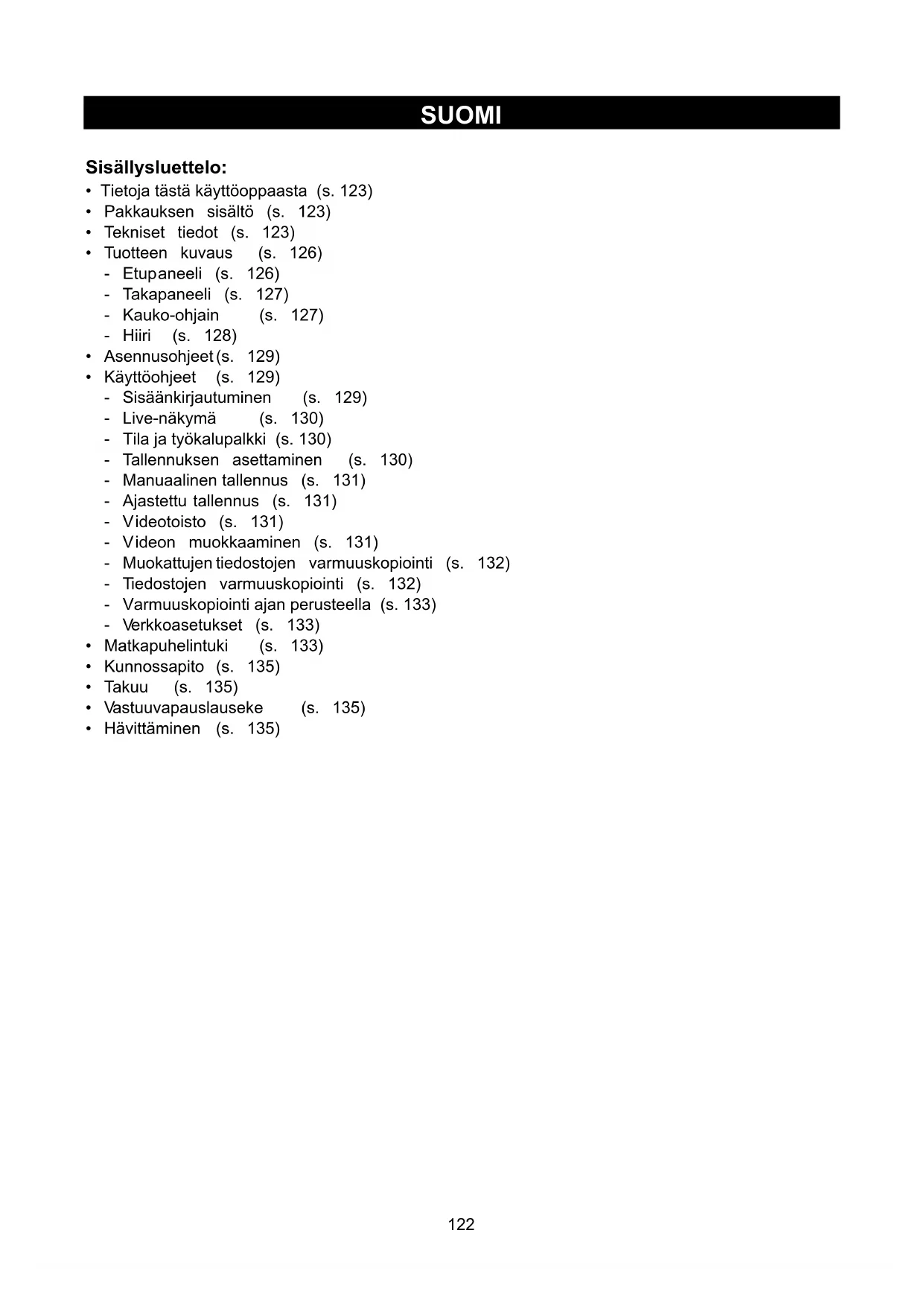

Tietoja tasta kayttooppaasta (s. 123)
Pakkauksen sisaltto (s. 123)
Tekniset tiedot (s. 123)
Tuotteenkuvaus (s.126)
- Etupaneeli (s. 126)
- Takapaneeli (s. 127)
- Kauko-ohjain (s. 127)
- Hiiri (s. 128)
Asennusohjeet(s. 129)
Kayttoohjeet (s. 129)
- Sisaenkirjautuminen (s. 129)
- Live-nakymä (s. 130)
- Tila ja tyokalupalkki (s. 130)
- Tallennuksen asettaminen (s. 130)
- Manuaalinen tallennus (s. 131)
- Ajastettu tallennus (s. 131)
- Videotoisto (s. 131)
- Videoon muokkaaminen (s. 131)
- Muokattujen tiedostojen varmuuskopointi (s. 132)
- Tiedostojen varmuuskopointi (s. 132)
-Varmuuskopointi ajan perusteella (s.133) - Verkkoasetukset (s. 133)
Matkapuhelintuki (s. 133)
Kunnossapito (s. 135)
Takuu (s. 135)
Vastuuvapauslauseke (s. 135)
Havittaminen (s. 135)
Tietoja tastä käyttooppaasta
Tässä käytöoppaassa kuvataan digitailisen videotallentimen ja kameroiden toiminta ja asennus. Katso laajemmasta englanninkielisestä käytöoppaasta lisātietoja digitailisesta videotallentimesta.
- Suosittelemme, etta luet käyttoohjeet ennen turvakamerajärestelmän asennusta/käytämista.
- Pidä tämä käyttoopa tallessa myohempää käytöä varten.

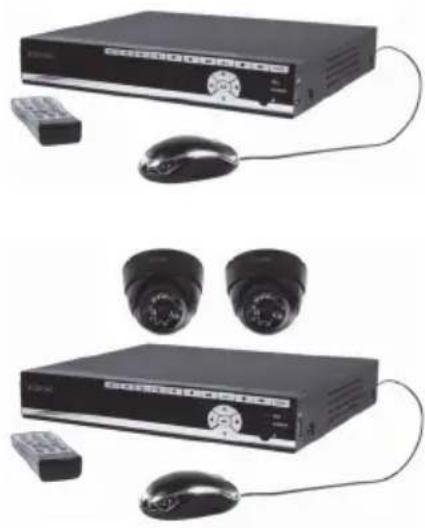

Pakkauksen sisälto
SEC-DVR504
1x DVR
- 1x kauko-ohjain (sis. 2x AAA-paristot)
- 1x USB-hii3i
- 1x AC/DC-adapteri, jossa lahdot DVR:le ja 4 kameralle
- 1x CD-ROM

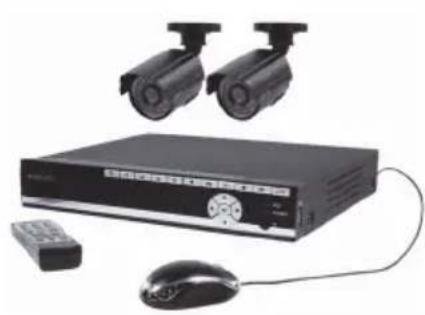

SEC-SETDVR20
1x DVR
2x kamera SEC-CAM355
- 2x 18 m liitäntäkaapeli
- 1x kauko-ohjain (sis. 2x AAA-paristot)
- 1x USB-hiji
- 1x AC/DC-adapteri, jossa lahtokaapeli DVR:lle ja 4 kameralle
- 1x CD-ROM
SEC-SETDVR30
1x DVR
2x kamera SEC-CAM355
- 2x 18 m liitäkaapeli
- 1x kauko-ohjain (sis. 2x AAA-paristot)
- 1x USB-hii3i
- 1x AC/DC-adapteri, jossa lahtokaapeli DVR:le ja 4 kameralle
- 1x CD-ROM

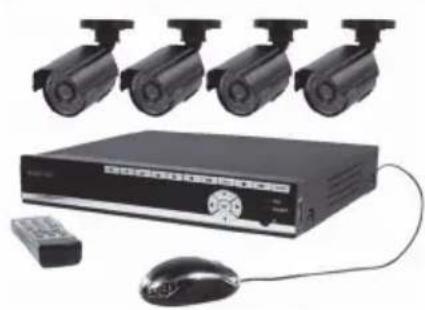

SEC-SETDVR40
1x DVR
4x kamera SEC-CAM25
- 4x 18 m liitäkaapeli
- 1x kauko-ohjain (sis. 2x AAA-paristot)
- 1x USB-hii3i
- 1x AC/DC-adapteri, jossa lahtökaapeli DVR:lle ja 4 kameralle
- 1x CD-ROM
Tekniset tiedot

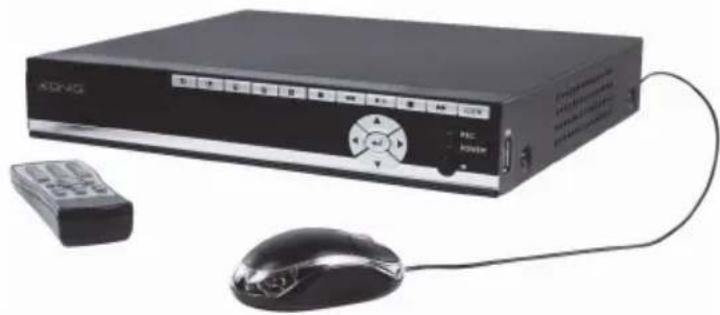

Digitalinen videotallennin SEC-DVR504
- Videon pakkaus: H.264
- Videojärestelma: PAL/NTSC
- Kayttöjarkestelma: Linux
- Videotulo: 4 kanavaa, BNC
- Videolähtö: 1 kanava BNC /1 kanava VGA
VGA:n resoluutiot: 1280 x 1024 - Näytön resoluutiot: PAL: 720 x 576 / NTSC: 720 x 480
- Tallennusresoluutiot: PAL: CIF (360 x 288) / HD1 (720 x 288) / D1 (720 x 576), NTSC: CIF (360 x 240) / HD1 (720 x 240) / D1 (720 x 480)
- Tallennuksen kuvanopeus: PAL: 50 fps @ D1, 100 fps @ HD1 / CIF, NTSC: 60 fps @ D1, 120 fps @ HD1 / CIF
- Nayttö: Koko nayttö / quad / PIP / SEQ
HDD-liitanta: 1x SATA 3,5 tuumaa
HDD-valmius: Jopa 2 Tt (ei sisally)
Toisto: 4 kanavaa samanaikaisesti
Toisto verkon kautta: 4 kanavaa - Verkkoliitäntä: RJ45, 10 m / 100 m
- Verkkoprotokolla: Tuettuja TCP/IP, DHCP, DDNS, PPPoE
- Verkkotoiminto: Tukee Live-näyttoa Internet Explorerissa ja älypuhelimessa
- USB-liiäntä: USB 2.0 hiirelle ja tiedostojen varmuuskopioinnille/päivittämiselle
- Varmuuskopiointi: AVI-tiedosto USB-flashin kautta / irrotettava HDD USB-levyke / USB-CD / verkko
Käyttoöikeus: Max. 7 käytäjää
Toiminta: Live-näytto, tallennus, toisto, varmuuskopointi ja etakäytto samanaikaisesti - Tallennuslaatu: Paras / hyvä / normaali
- Tallennustilat: Normaali / ajastetty / liikkeentunnistus / etatallennus
- Esitallennus: 3 s.
Toistotila: Toisto / pikakelaus eteenpain / pikakelaus taaksepain / kuva kerrallaan
Toiston haku: Päivämärä / aika / tiedostoluettelo - Tallennuksen pakkausaika: 15/30/45/60 min.
Yksityisyysvyohyke: Kylla
Virtalähde: 12 V DC/2 A - Mitat: 250 × 220 × 40 mm
Paino: 1,5 kg
Kamera SEC-CAM355
Kuvakenno: 1/3" terävä CCD
Linssi: 6,0 mm
Horisontaalinen resolutio: 420 TVL
Kuvakulma: 60^
Infrapuna-LED: 24 kpl, 15 m
- Valoherkkyys: 0,001 Lux
Elektroninen suljin: 1/50(1/60)~1/100000s.
S/N-suhde: > 48 dB
Valkotasapaino: Automaattinen
Gammakorjaus: 0,45
- Sujoaus: sisakäytto
- Kayttolampotila: -10 °C~45 °C
- Videolähtö: 1,0 V p-p / 75 Ω
- Jannite: DC 12 V
Mitat: 97× 76
Paino (kiinnikkeen kanssa): 148 g
Kamera SEC-CAM25
Kuvakenno: 1/4" terävä CCD
Linssi: 3,6 mm
Horisontaaolinen resoluutio: 420 TVL
Kuvakulma: 60^
Infrapuna-LED: 24 kpl, 15 m
- Valoherkkyys: 0,001 Lux
Elektroninen suljin: 1/50 (1/60) ~ 1/100000 s.
S/N-suhde: > 48 dB
Vahvistus: Automaattinen
Gammakorjaus: >0,45
Sujoaus: IP-66
- Kayttolampotila: -10 °C~45 °C
- Videolähtö: 1,0 V p-p / 75 Ω
- Jannite: DC 12 V
Mitat: 57× 157
Paino (kiinnikkeen kanssa): 450 g
Varotoimenpiteet:
- Älä avaa kameraa tai DVR-laitetta Häiriötilanteessa. Laitteet saa avata vain ammattitaitoinen asentaja.
- Älä upota kameraa tai DVR-laitetta nestseeseen.
- Alä altista DVR-laitetta vedelle tai kosteudelle.
- Alä altista kameraa tai DVR-laitetta korkeille lampötiloille (ks. tekniset tiedot).
- Älä asenna järjestelmää lahelle voimakkaita magneettikenttiä, kuten kaiuttimet. Tämä saattaa vaikuttaa laatuun.
Tuotteen kuvaus

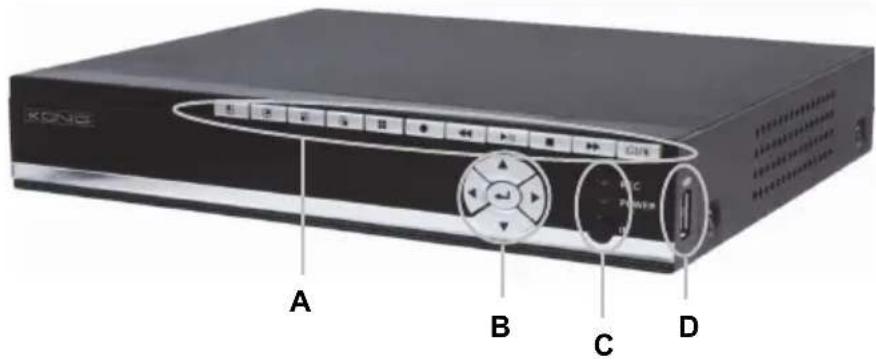

DVR:n etupaneelin painikkeiden kuvaukset ja niiden toiminnot:
A-osa:
Paina valitaksesi kanavan 1
Paina valitaksesi kanavan 2
Paina valitaksesi kanavan 3
Paina valitaksesi kanavan 4
Paina valitaksesi QUAD tilan ja katsoaksesi kaikkia kanavia yhtäikaisesti
Paina käynnistäaksesi tai lopettaaksesi manuaalisen tallennuksen (ohjelmoidussa tallennuksessa avaa DVR:n valikon)
Paina kelataksesi videotallennusta toiston aikana taaksepain
Paina videohaun ja toistovalikonavaamiseksi. Paina tata painiketta tallennuksen toistamiseksi /keskeyttamiseksi, kun toistotila on aktivoitu.
Paina toiston pysayttamiseksi
Paina kelatakesi videotallennusta nopeasti eteenpain toiston aikana
Painamalla paaset tyokalupalkkiin, voit piilottaa tyokalupalkin, poistua valikosta tai poistua alivalikosta. Kun toimintopalkki on naytossa, paaset valikkoon painamalla ENTER-painiketta.
B-osa:
Nuolinappaimilla voit selata valikkoa
Vahvista valinta valikossa painamalla ENTER-painiketta
C-osa:
REC Merkkivalo ilmaisee tallenuksen olevan kaynnissä
POWER Merkkivalo ilmaisee DVR-laitteen olevan paallä
IR Vastaanottava infrapuna-anturi kauko-ohjauksen kayttamiseen
D-osa:
USB port USB-lii-tantä irrotettaville muistivalineille
Huomaa: paina painiketta live-nakymassa 10 kertaa,Jos tyokalupalkkia ei ole nakyvissa. Tamvaia htaa paavalikon CVBS-videolahdon ja VGA-videolahdon valillla.

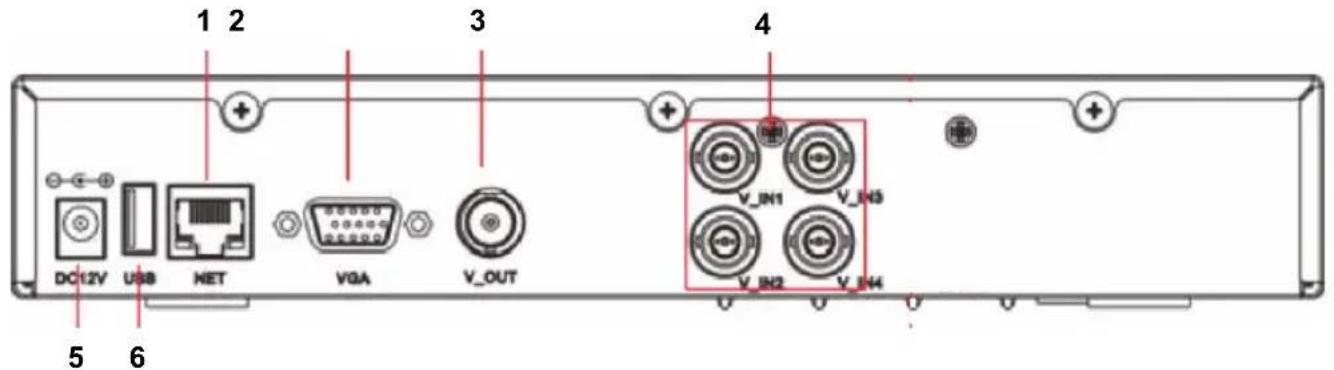

DVR:n takapanelin liitantöjen kuvaukset:
- Verkkolitäntä RJ45, 10 m / 100 m
- VGA-videoähtö monitorille
- CVBS-videojähtö monitorille
- BNC tulolijtannat kameroiden kvtkentaan
- DC-virransyöttö (käytä vain mukana olevaa AC / DC-virtalahdettä)
- USB-portti hiirelle
Kauko-ohjaimen kuvaus:
Kauko-ohjainen painikkeiden toiminnot ja symbolit vastaavat DVR:n etupaneelin painikkeita, joissa on samat merkinnät.
Seuraavat painikkeet ovat ainoastaan kauko-ohjaimessa:
Jos salasana on käytössä, paina lukituspainiketta kirjautuaksesi ulos valikosta asetusten muuttamisen, kuten salasanan vaihdon, jälkeen.
Huomaa: pääkäyttäjan oletussalasana on "888888" ja käytäja 1:n oletussalasana on "666666". Menemällä valikko > system > user, voit vaihtaa pääkäyttäjan salasanan ja lisätä toisen käytäjatunnuksen ja salasanan.
Numeratorappaimet: painamalla 1, 2, 3 tai 4 voit valita kameran kanavan. Muilla numeronappaimilla eie ole toimintoja tass malissa.
Vahvista valintasi valikossa painamalla ENTER-painiketta.
Paina sekvenssipainiketta kaynnistäaksesi automaattisen sekvenssin kytkettyjen kameroiden valillä.
Mykistyspainike. Ei käytössä tassā mallissa.
Valikko/ESC: painamalla tata painiketta päaset valikkoon tai poistut valikosta/valinnasta
Quad-painike: painamalla tata painiketta kytket quad-tilan. Paina painiketta 1, 2, 3 tai 4 valitaksesi kameran kokonayton uudelleen.
Hiiren kuvaus:
Hiiri toimii samalla tavalla kuin tietokoneen hiiri.
Kakkospainike:
Live-nakymässä kakkospainikkeen napsaultaminen joko näyttaa tai piilottaa tyokalupalkin.
Päävalikossa tai alivalikossa kakkospainikkeen napsauttamisella poistutaan nykyisestä valikosta. Huomaa, etta asetusten muutokset eivät tallennu kakkospainikkeen napsauttamisesta.
Ykköspainike: Valikon lukitustilan ollessa poistettuna, päävalikko avautu napsaultamalla ykköspainikkeella JÄRJESTELMÄASETUKSET -kuvaketta työkalupalkista. Kun olet päävalikossa, ykköspainikkeen napsaultaminen avaa alivalikot. Valikkotilassa "detail files" ykköspainikkeen napsaultamisella toistetaan yksi tallennetty tiedosto.
Napsauttamalla ykköspainikkeella voit valita arvot muokkausruutuihin tai pudotusvalikkoihin. Järkestelmä tukee kiinalaisten merkkien ja muiden erikoissymbolien, numeroiden ja kirjainten syöttöä.
Toistotilassa ykköspainikkeilla napsauttamisella voi ohjata nopeaa eteenpäin kelaamista, taaksepäin kelaamista, hidasta toistoa, kuva kuvalta toistotoimintoa ja normaalia toistotoimintoa. Ykköspainikkeilla napsauttaminen voi myös pysayttä minkä tahansa näista prosesseista tai sitä voidaan käytää tilasta tai valikosta poistumiseen.
Ykköspainikkeen napsauttamisella päasee varikylläisyden saatopalkkiin, aanenvoimakkuuden saatopalkkiin (ei käytössä) ja nayton ohjauspalkkiin.
Päävalikosta, alivalkoista, tai toistonäkmästä, poistutaan napsauttamalla "x" ykköspainikkeella.
Ykköspainikkeella voidaan myös valita valikkokohtia.
Kaksoisnapsautus Live-nakymassai videotoistossa kaksoisnapsautus maksimoi hiiren vasemman painikkeen nayton.
Hiirellä vetäminen
Liikkeentunnistustilassa voit napsautta ykköspainikkeella ja vetäa kehystä asettaaksesi liikkeentunnistusalueen.

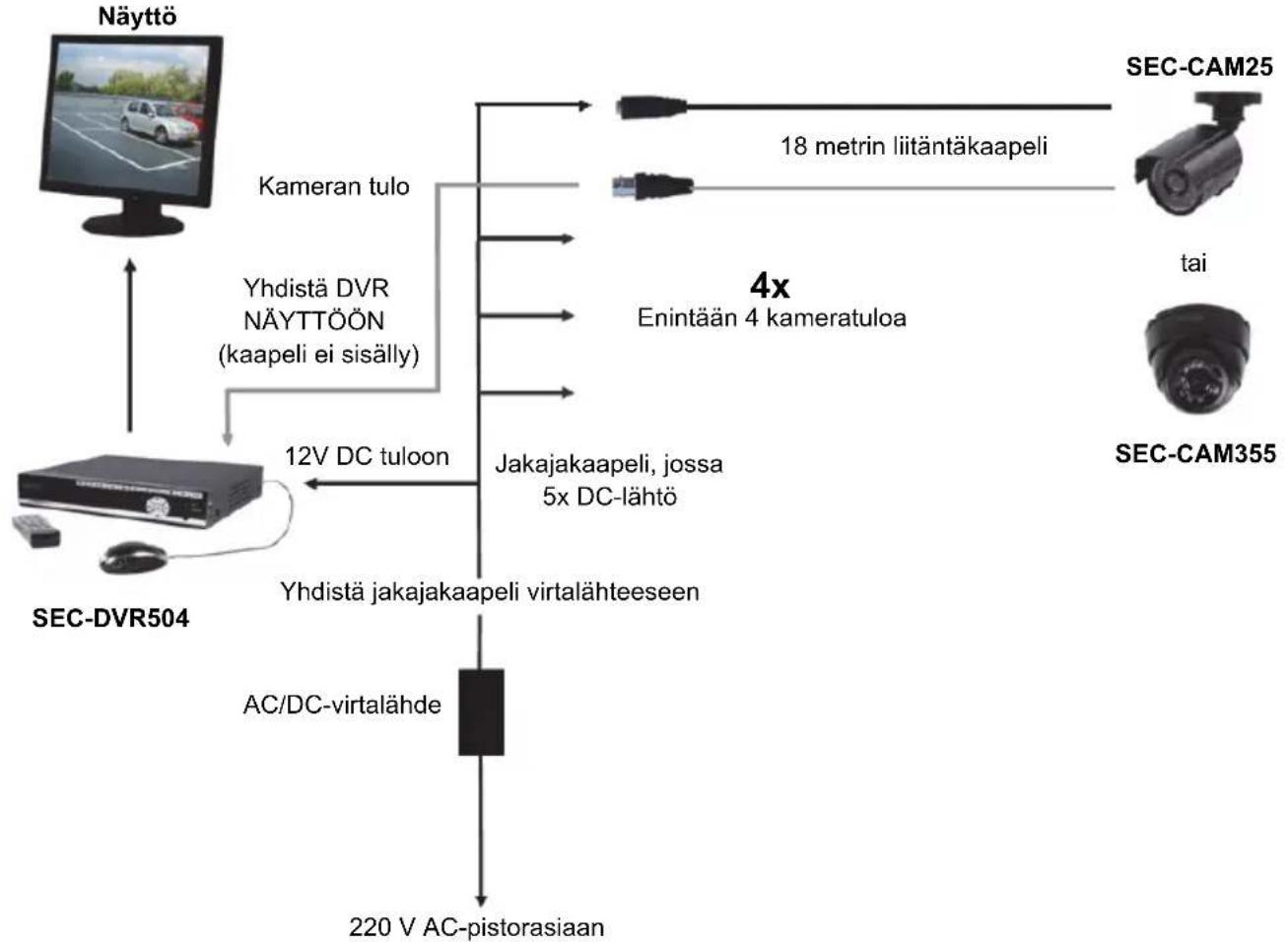

Asennusohjeet
Käytöohjeet
Seuraavissa luvuissa kuvataan joitakin digitailisen videotallentimen Omanaisuksia ja toimintoja alkuun pääsemiseksi. Katso laajemmasta englanninkielisestä käytöoppaasta lisätietoja digitailisesta videotallentimesta. On suositeltavaa käytä hiirtä järistelmäasetusten tekemisessä.
DVR kytkeytyy pälle automaattisesti, kun AC/DC-virtalähde on kytketty DVR-laitteseen ja pistorasiaan.
Paina märityksen aikana oletusasetusten palauttamiseksi. Paina asetustentallentamiseksi.

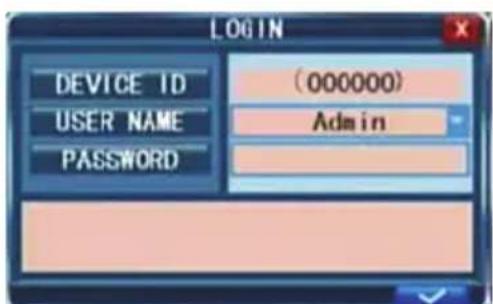

Kirjaudusisaan:
Saat tyokalupalkin nakyviin painamalla Live-nakymassa kahdesti tai kaksoisnapsauttamalla hiiren kakkospainikkeella live-nakymaa. Kirjautumisikkuna tulee nakyviin, jos salasana on kaytossa. Kirjaudu sisaan syottamallkayttajatunnuksesi ja salasanasi.
- Pääkäytäjan oletussalasana on 888888 ja käytäja 1:n oletussalasana on 666666.
- Laitteen tunnusta kaytetaan yhdistamisessa IE-kayttolittymaan. Saat yksityiskohtaista tietoa toiminnasta laajemmasta kayttöoppaasta.
Huomaa: DVR-laitteeseen sisäänkirjautuminen on välttämätontä valikoihin pääsemiseksi ja asetusten muuttamiseksi.
Live-nakymä:
Nayton tiedot live-nakymassa ovat reaaliaikaisia kuvia, nimia ja kunkin kanavan tilatietoja. Kuvakkeet ilmaisevat seuraavaa:
Kuvake ilmaisee, etta kanava on havainnut liikettä liikkeentunnistustilassa.
Punainen piste ilmaisee, etta kanava on tallennustilassa.
Tila ja työkalupalkki:
Saat tilapalkin esille painamalla live-nakymassa kerran tai napsauttamalla hiiren kakkospainikkeella.
Järestelmän aika Kiintolevylle tallenuksen arvioitu jäljellä oleva aika

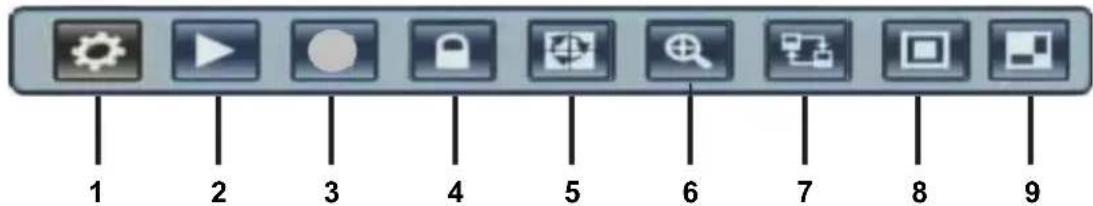

Saat tyokalupalkin esille, jos salasana ei ole kaytossa, painamalla kahdesti tai kaksoisnapsauttamalla hiiren kakkospainikkeella. Kun salasana on kaytossa, naet tyokalupalkin vasta sisänkirjautumisen jälkeen.
- Järestelmäasetukset (valikko) 6. E (sähköinen)-zoomaus
- Toista (toistovalikko) 7. VGA-/BNC-kytkin
- Manuaalinen tallennus 8. PIP 1x1
- Nappainlukko 9. PIP 1x2
- Automaattinen sekvenssii

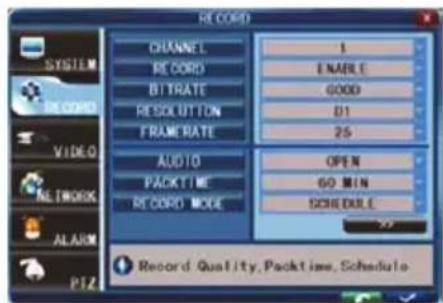

Tallennusasetukset:
Pääset tallennusvalikkoon valitsemalla Toolbar System settings Record. Voit tehdä laatu-, resoluutio-, kuvanopeus-, pakkausaika- ja tallennustila-asetukset. Valittavissa on kolme tallennustilaa: Manuaalinen tallennus, Aina ja Ajastetu. Aina-tallennustila tallentaa jokaista kanavaa koko ajan.
Kuvanopeus: Jokaisen kanavan kuvanopeus on mahdolista sàatä erikseen. Reaaliaikainen tallennus on 25 kuvaa sekunnissa (fps) PAL-järjestelmässa.
Huomaa, etta tallennuksen kuvanopeus vaihtelee valitun tallennusresolution mukaan. Vaikka voitkin asettaa tallennuksen kuvanopeuden tassä, järjestelmä alentaa automaattisesti tallennuksen kuvanopeuden, sos ye ylittä DVR:n rajoitukset.
Resoluutio: tallennusresoluutiossa on kolme vaihtoehtoa: D1-, HD1- ja CIF-resoluutio. TV:n vakiolaatu vastaa D1-laatua. Jokaisen kanavan tallennusresoluutio voidaan saataa itsenäisesti.
Huomaa: audiotoiminto ei ole kaytossa tassmallissa.
Manuaalinen tallennus:
Manuaalinen tallennus on hyödyllinen silloin, kun haluat tallentaa tapahtuman heti. Voit ottaa manuaalisen tallennuksen käytöön valitsemalla Toolbar → Manual Record tai painamalla REC-painiketta etupaneelista tai kauko-ohjaimesta. Punainen piste ilmestyy näytöön. Voit poistaa manuaalisen tallennuksen, painamalla REC-painiketta uudelleen.
Huomaa: täm vaihtoehto toimii vain, jos DVR ei ole jo tallentamassa.

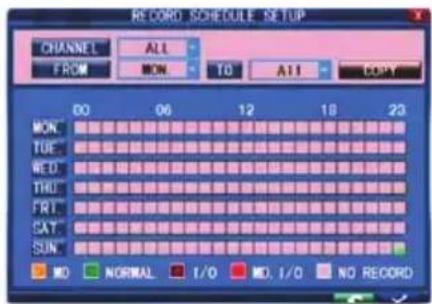

Ajastettutallennus:
Täm'an avulla voit luoda aikataulun tallennustehtäviin kokonaiseksi viikoksi, niin etta vain tietyt valitut tapahtumat tallennetaan.
KANAVA: Voit valita yhden, kaksi tai kaikki kanavat.
Tallennustiloja on olemassa kolme: Liikkeentunnistuksen tallennus, NORMAALI-tallennus ja EI TALLENNUSTA.
Eri varit ilmaisevat eri tallennustiloja: Oransii tarkoittaa liikkeentunnistuksen tallennusta, vihrea tarkoittaa normaalia tallennusta ja harmaa tarkoittaa ei tallennusta. Valitse ensin varisolu nayton alapuolelta. Valitse sitten haluamasi paivan solu. Kopointitoiminnon avulla voit kopioida asetuksen kaikille paiville tai valitulle paivalle.
Kun aikataulu on valmis, napsauta aktivoidaksesi asetuksen.
Huomaa: Vaihtoehto I/O ei ole kaytettavissä tassāmallissa.

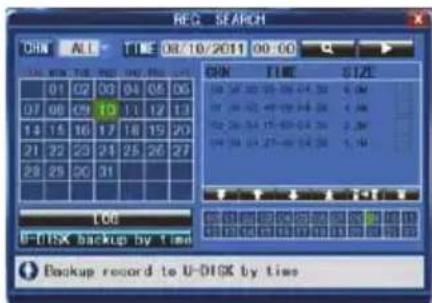

Videotoisto:
Päaset toistovalikkoon valitsemalla Toolbar Play.
Menetelma 1: Toisto paivamaar mukaan
Päivämärän syöttö: Säädä päivämärä ja kellonaika vastaamaan hakemaasi tallennusta. Valitse "TIME" ja napsauta Enter, jolloin voit suoraan syöttä vuoden, kuukauden ja päivämärän numeroina.
Syöta kellonaika seuraavaan kenttään ja napsauta ▷.
Seuraava ikkuna tulee automaattisesti nakyviin. Valitse
videokanava, jota haluat toistaa ja napsauta . Jos vain yksi kanava on valittuna, tämän kanavan video nagyy koko nayton tilassa. Jos kaksi tai useampia kanavia on valittuna, valittujen kanavien videot naytetaan samanaikaisesti neljassä kehyksessä.
Menetelma 2: Toisto tallennustilan mukaan
Syöta paivämärä, valitse haku ja næt tämän paivämärän tallenuksen tilan.

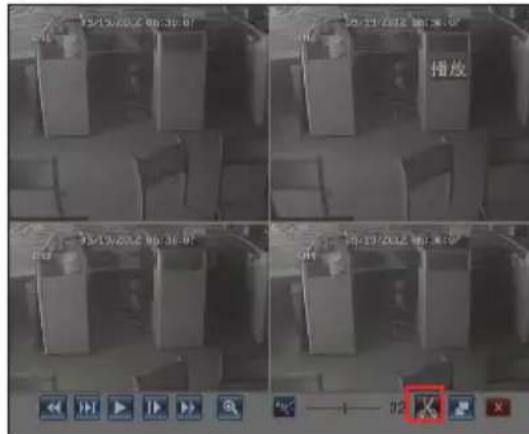

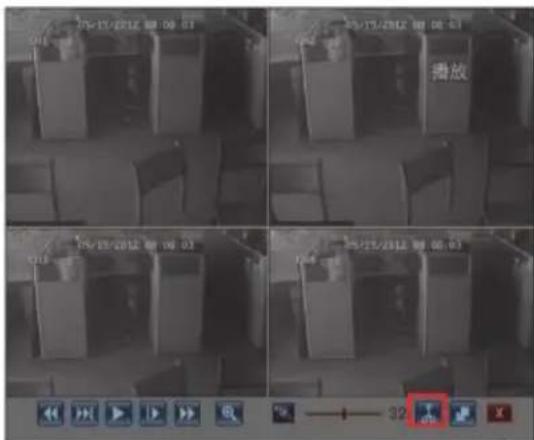

Video muokkaaminen:
Valitse toiston aikana kanava, jota haluat muokata, ja napsauta sitten painiketta toiston ohjauspaneelissa. Tämä kuvake muuttuu silloin kuvakkeekski. Kun haluat lopettaa muokkauksen, napsauta painiketta, joka muuttuu painikkeksi

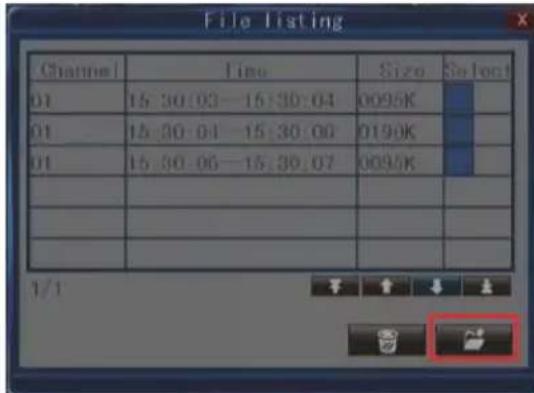

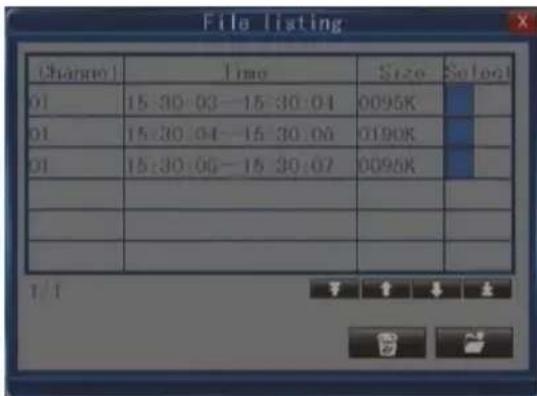

Muokattujen tiedostojen varmuuskopointi:
Kun muokkaus on saatu valmiiksi, yhdistä USB-laite ja napsauta painiketta seuraavan käytölliittymän avaamiseksi:
Valitse tiedosto, napsauta painiketta ja valitse tiedostomuoto, minkä jälkeen tiedostotallennetaan USB-laitteelle.
Huomautus: Muokattujen tiedostojen listaus voi sisältaa korkeintaan 18 kohdetta. Lista voidaan tyhjentaa napsauttamalla painiketta . Jos listaan on kertynyt 18 kohdetta, painike muttuu painikkeksi . Lisaksi, jos poistut toistosta, lista tyhjennetaan automaattisesti.

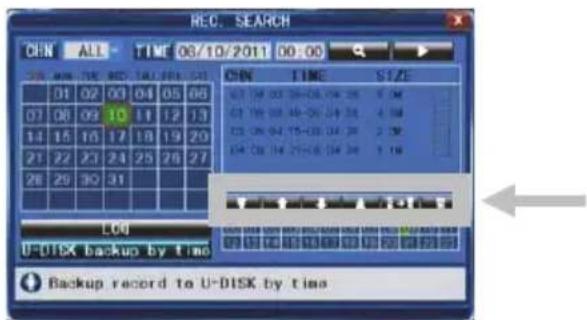

Tiedostojen varmuuskopointi:
Pääset tiedostoluetteloon valitsemalla Toolbar → Play → Search. Tässä käytölliittymässä voit varmuuskopioida videotiedoston. Napsauta , , ia sivujen vaihtamiseksi.
Valitse videotiedosto, jonka haluat varmuuskopioida ja napsauta varmuuskopioidaksesi videotiedoston USB-muistilaitteeseen.

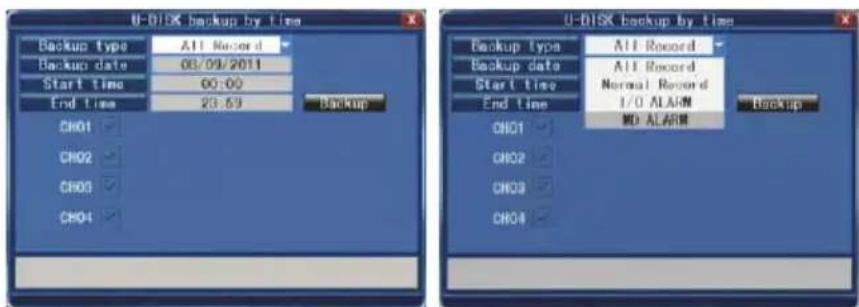

Varmuuskopointi ajan perusteella:
Siirra kohdistin kohtaan [▶] (kuvake on korostettuna kun se on valittu) ja napsauta ykköspainikkeella syöttäksesi [REC SEARCH]-asetuksen tai paina [▶/||] liittymäasetuksen syöttämiseksi. Siirra kohdistin kohtaan "U-DISK backup by time" ja napsauta ykköspainikkeella päästäksesi "U-DISK backup by time"-hakuun (kuten alla olevassa kuvassa).
Verkkoasetukset:
Verkko-/IP-taidot ovat suositeltavia verkkoasetusten tekemisessä. Ota yhteys jalleenmyyjän tai muuhun henkiloön, jolla on verkko-/IP-taidot.
DVR:n liittäminen Internetin vaatii tiettyjen asetusten tekemistä DVR-laitteseen. DVR-laitteen käytämseen Internetin kautta tarvitet joko staattisen IP-osoitteen Internet-palvelujen tarjoajaltasi (ISP) tai reitittimen, jossa on dynaaminen DNS (DDNS)-ominaisuus ja tili, jolla on online DDNS-palvelu. Tämä palvelu on maakohtainen, mutta monissa maissa valmistajan ehdottama palvelu on http://www.dyndns.com.
Valitse Toolbar System Setting Network.
Katso laajemmasta englanninkielisestä kayttöoppaasta lisatietoja verkkoasetuksista.

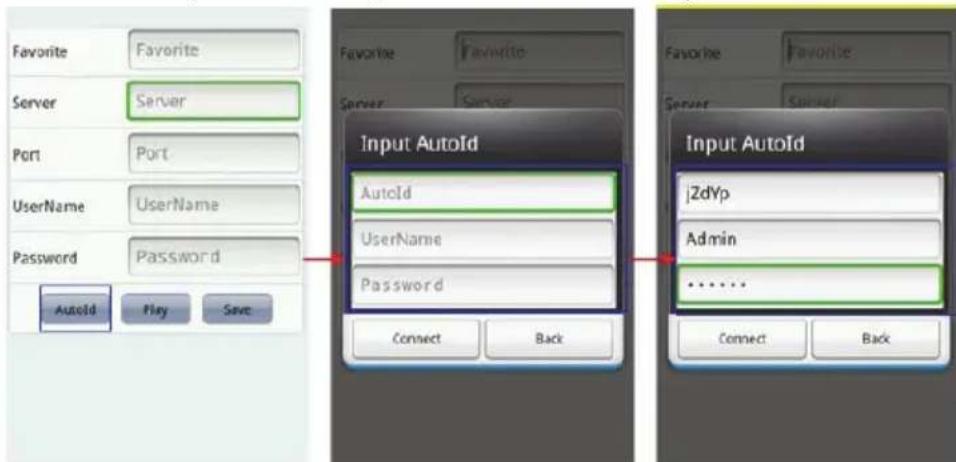

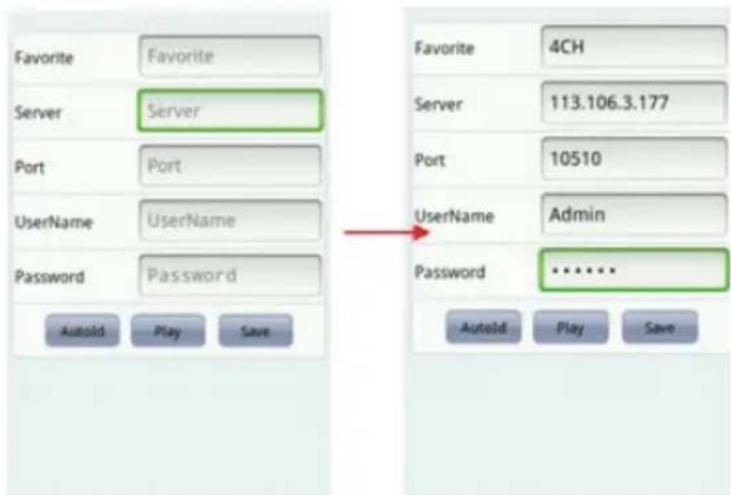

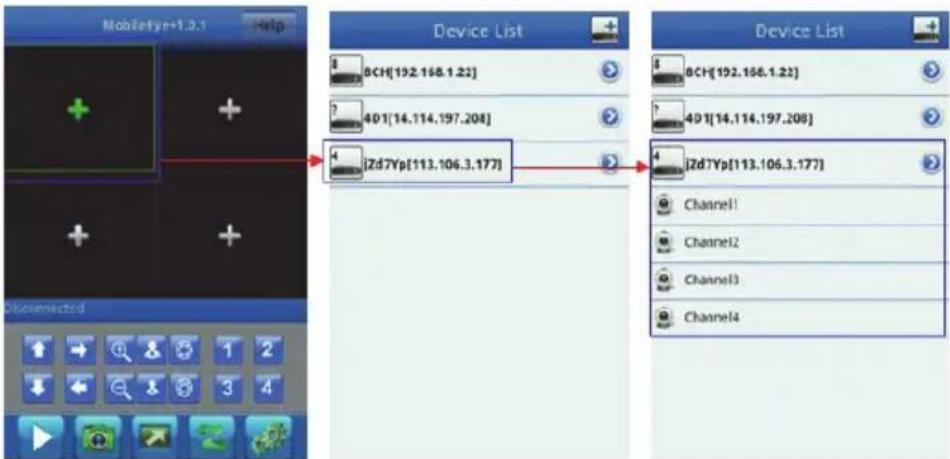

Matkapuhelintuki
Tämä DVR-laite voi lahettä elvää kuvaa CCTV-kameroista matkapuhelimeen, joten voit hyödyntäa likkeellä paasyä valvontajärestelmäasi lahes kaikkialla. Kuvan katselu edellyttä, että matkapuhelimeen asennetaan matkapuhelimen käytöjärestelmäkohtainen ohjelma. Matkapuhelinohjelmat sijaitsevat laitteen mukana toimitetulla CD:llä tai ne ovat ladattavissa iTunesin kautta iPhoneen. Tee iTunes-haku "MobileEye+". Katso ohjeet ohjelman asentamiseksi matkapuhelimen käytöohjeesta. Tällä hetkellä tuettuna on rajoitettu märä puhelimia: Android ja Apple iPhone.
Huomautus:
- Ennen tämän toiminnon käytöä matkapuhelimeen on hankittava Internet-yhteys, kuten 3G tai 2,5G. Lisātietoja saat ottamalla yhteyttä matkapuhelinpalventarjoojaasi.
- Matkapuhelimella on mahdolista katsoa vain neljäa suoraa kuvakanavaa kerrallaan. Tallennettujen tiedostojen toisto ei ole kaytettavissä tälla hetkella.
Seuraavassa esimerkissä on käytetty Android-matkapuhelinta. Muiden matkapuhelinohjelmien käytto on hyvin samanlaista. Yksityiskohtaiset ohjeet ovat luettavissa laitteen mukana toimitetulla CD:llä olevista tãysistä käytöohjeista.
Asenna asennus-CD:Itä tiedosto "MobileEye+_2.0(04091435).apk" Android-matkapuhelimeen. Katso puhelimen mukana toimitetusta käyttooppaasta lisätietoja tämän sovelluksen asentamisesta.
(1) Etsi ja käynnista ohjelma "MobileEye+". Käytäjan pitäa ensin lisätä laitteita. Napsauta
-painiketta.
a. IP-osoitteen perusteella (tai DDNS:n)
Määrität laitetietojen ikkunassa DVR:Ile "Favorite", "Server", "Port", "UserID" ja "Password".
Tallenna napsauttamalla " Save".
b. Auto ID:n mukaan
Napsauta laitetietojen ikkunassa "Autold" ja märätä sitten DVR:Ile "Autold", "UserID"
ja "Password". Palaa päävalikkoon yhdistämään kanava napsauttamalla Connect
(2) Vie vihrea kehyskursori yhteen nelinayton ruuduista ja napsauta sita kanavan valitsemiseksi kanavalistalta, jolloin se luo yhteyden valittomasti.
(3) PTZ-käytöä varten vie punainen kehyskursori yhdelle neljästä PTZ-kameraan yhdistetystä näytösta. Käytä seuraavia kuvakkeita PTZ:n ohjaamiseen.
PTZ-suntaohjaus: ylos, alas, vasetoikea.
PTZ-objectiivin ohjaus: suurrenna/pienennä,
tarkennus+/tarkennus-, iiris+/iiris-.
Muut kuvakkeet seuraavasti:
Käytä numeroita valitsemaan esitetävä suora katselukanava.
Toisto/Seis-painike.
Kuvankaappaus: kaappaa videokuvasta yksittäinen kuva.
Suurrenna valittu kanava ja takaisin nelikkonakymaan.
Laiteasetukset, voit märittä rajattomasti laitteita (DVR).
Help Napsauta tata lukeaksesi tietoja tastoa ohjelmistosta "help"
-käytölliittymassa.
Kunnossapito:
Puhdista DVR-laite kuivalla liinalla.
Alä käytä liuottimia tai hankausaineita.
Takuu:
Kaikki tuotteeseen tehdyt muutokset mitatöivāt takuun. Valmistaja ei ota vastuuta tämän tuotteen epäasianmukaisesta käytösta syntyvista vauroiosta.
Vastuuvapauslaseke:
Tuotteen ulkoasu ja ominaisuudet saattavat muuttua ilman erillista ilmoitusta. Kaikki logot, tuotemerkit ja tuotenimet ovat omistajiensa tavaramerkkejä tai reckisteröityjä tavaramerkkejä.
Havittäminen:
Tämä tuote tulee toimittaa havitettavaksi asianmukaiseen keräyspisteseen. Tuotetta ei tule havittä kotitalousjätteen mukana.
- Lisatietoja antaa jalleenmyyj tai paikallinen jatehuollosta vastaava viranomainen.
Tämä tuote on valmistetu ja toimitetu noudattaen kaikkia sitä koskevia asetuksia ja direktiivejä, jotka ovat voimassa kaikissa Europan unionin jäsenvaltioissa. Se tayttä myös kaikki myyntimaassa sovellettavat vaatimukset ja märäykset.
Viralliset asiakirjat ovat saatakilla pyynnostä. Asiakirjoihin sisältyvät seuraavat, mutta nähin rajoittumatta: Vaatimustenmukaisuusvakuutus (ja tuotteen tunniste), käytöturvallisuustiedote, tuotteen testiraportti.
Saat neuvoja ottamalla yhteyttä asiakspalveluumme:
verkkosivun kautta: http://www.nedis.fi/fi-fi/ota-yhteytta/yhteyslomake.htm
sahköpostilla: service@nedis.com
puhelimitse: +31 (0)73-5993965 (toimistoikoina)
NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, ALANKOMAAT
SVENSKA
- Omenna instruktionsbok (s. 138)
Förpackningen innehälter (s. 138)
Tekniska specificationer (s. 139) -
Produktbeskrivning (s. 141)
-
Framsida (s. 141)
- Baksida (s. 142)
- Fjarrkontroll (s. 142)
- Mus (s. 143)
Installationsinstruktioner (s. 144)
Anvandarinstruktioner (s. 144)
Underhall (s. 150)
Garanti (s. 150)
- Ansvarsfriskrivning (s. 150)
- Hantering (s. 150)
Om denna instruktionsbok
Udrzba (s. 165)
Zaruka (s. 165)
- Odmitnuti odpovednosti (s. 165)
Likvidace (s. 165)
O toto manuálu
- Omdennevejledning(s.199)
Pakkens indhold (s. 199)
Tekniske specificationer (s. 200) -
Produktbeskrivelse (s. 202)
-
Frontpanel (s. 202)
- Bagpanel (s. 203)
- Fjernbetjening (s. 203)
- Mus (s. 204)
- Login (s. 205)
Livevisning (s.206) - Status og værktøjslinje (s. 206)
- Optage indstilling (s. 206)
- Manuel optagelse (s. 207)
- Planlagege optagelse (s. 207)
- Video afspilning (s. 207)
- Videoredigering (s. 207)
- Backup af redigerede filer (s. 208)
- Fil reservekopiering (s. 208)
-
Reservekopiering after tid (s. 209)
-Netværksindstillinger (s.209) -
Mobil telefonsupport (s. 209)
Vedligeholdelse (s. 211)
Garanti (s. 211)
- Ansvarsfraskrivelse (s. 211)
Bortskaffelse (s. 211)
Omdenvejledning
-
Om handboken (s. 214)
Pakkeinnhold (s. 214)
Tekniske spesifikasjoner (s. 214)
Produktbeskrivelse (s. 217) -
Frontpanel (s. 217)
- Bakpanel (s. 218)
- Fjernkontroll(s. 218)
-
Mus (s. 219)
-
Installasjonsanvisninger (s. 220)
Bruksanvisning (s. 220) -
Palogging (s. 220)
Live-visning (s. 221) - Status og verktøylinje (s. 221)
- Innstilling for opptak (s. 221
- Manuelt opptak (s. 222)
-Tidsinnstilt opptak (s. 222) - Videoavspilling (s. 222)
- Videoredigering (s. 222)
- Sikkerhetskopiere redigerte filer (s. 223)
- Sikkerhetskopiering av fil (s. 223)
- Sikkerhetskopiering etter tid (s. 224)
-Nettverksinnstillinger (s.224)
Stotte for mobiltelefon (s. 224)
Vedlikehold (s. 226)
Garanti (s. 226)
- Ansvarsfraskrivelse (s. 226)
- Avhending (s. 226)
Om handboken
- Bu kilavuzun hakkinda (s. 245)
- Ambalaj iceriigi (s. 245)
Teknik özellikler (s. 245) -
Urun aciklaması (s. 248)
-
On panel (s. 248)
- Arkapanel (s. 249)
- Uzaktan kumanda (s. 249)
- Fare (s. 250)
Kurulum talimatlari (s. 251)
Kullanicitalimatlari (s. 251)
- Oturum açma (s. 251)
-Canligoruntu (s.252)
Durum ve araç cubugu (s. 252)
Kayit ayari (s. 252) - Manuel kayit (s. 253)
Programl kayit (s.253)
Video oynatma (s. 253) - Video Düzenleme (s. 253)
- Düzenlenendosyalarin yedeklenmesi (s.254)
- Dosya yedekleme (s. 254)
- Zamana gore yedekleme (s. 255)
-
Ag ayarlari (s. 255)
-
Mobil Telefon destegi (s. 255)
Bakim (s. 257)
Garanti (s. 257) - Sorumluluk reddi (s. 257)
Elden cikarma (s. 257)
