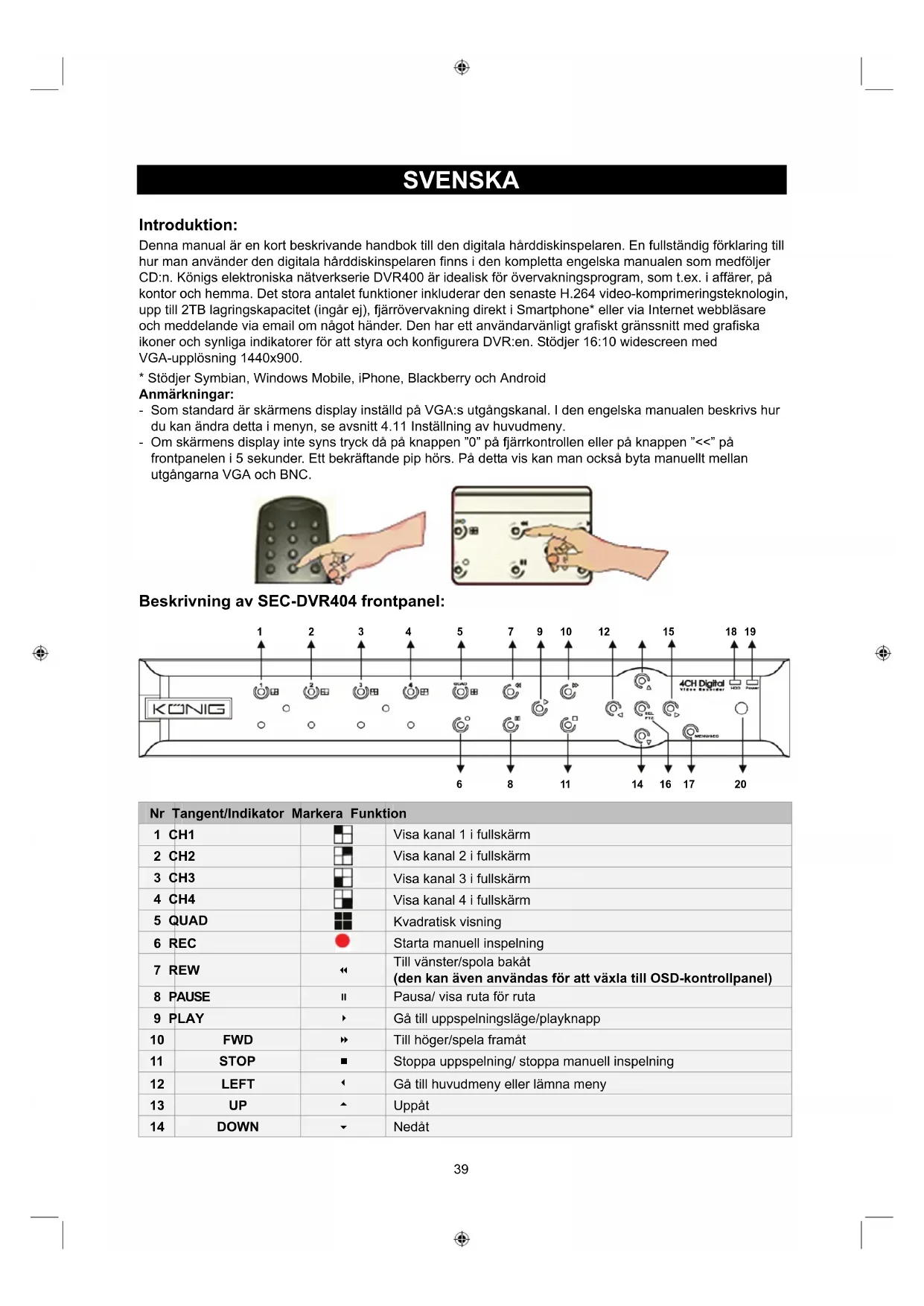

Denna manual ar en kort beskrivande handbok till den digitala hardskinspelaren. En fullständig forklaring till hur man anvander den digitala hardskinspelaren finns i den kompletta engelska manualen som medfoljer CD:n. Konigs elektroniska natverkserie DVR400 ar idealisk for overvakningsprogram, som t.ex. i affarer, pa kontor och hemma. Det stora antelet Funktioner inkladerar den senaste H.264 video-komprimeringsteknologin, upp till 2TB lagringskapacitet (ingar ej), fjärrovervakning direkt i Smartphone* aller via Internet webbläsare och meddelande via email om nagot harder. Den har att användarvanligt grafiskt granssnitt med grafiska ikoner och synlga indicatorer for att styra och konfigurera DVR:en. Stödjer 16:10 widescreen med VGA-upplösning 1440x900.

• Stödjer Symbian, Windows Mobile, iPhone, Blackberry och Android

Anmärkningar:

• Som standard ar skarmens display installd pa VGA:s utgangskanal. I den engelska manualen beskrivs hur du kan andra detta i menyn, se avsnitt 4.11 Installning av huvudmeny.

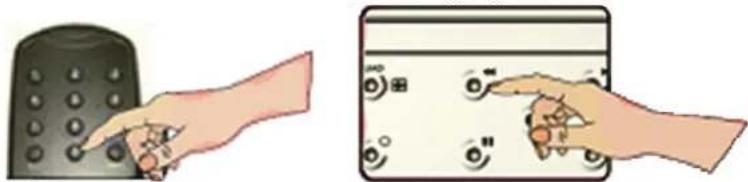

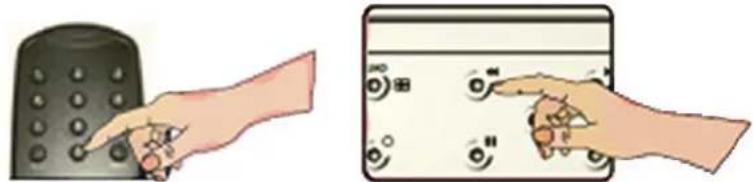

• Om skärmens display inte syns tryck d àpnappen "0" pa fjärrkontrollen eller pa knappen "<" pa frontpanelen i 5 sekunder. Ett bekräftande pip hör. Pà detta vis kan man ocksà byta manuellt mellan utgangarna VGA och BNC.

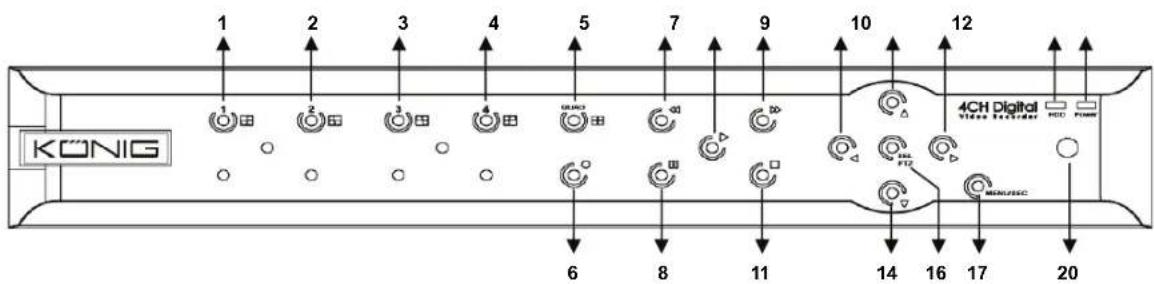

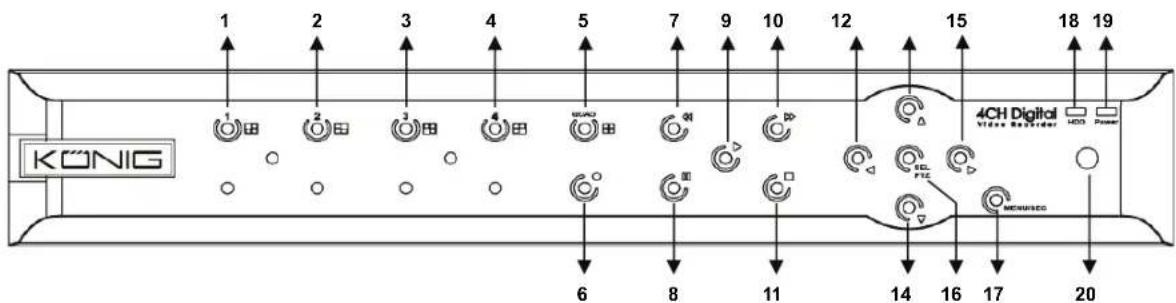

Beskrivning av SEC-DVR404 frontpanel:

Nr Tangent/Indikator Markera Funktion
1 CH1		☐	Visa kanal 1 i fullskärm
2 CH2		☐	Visa kanal 2 i fullskärm
3 CH3		☐	Visa kanal 3 i fullskärm
4 CH4		☐	Visa kanal 4 i fullskärm
5 QUAD		☐	Kvadratisk visning
6 REC		●	Starta manuell inspelning
7 REW		«	Till vänster/spola bakål (den kan även användas for att växla till OSD-kontrollpanel)
8 PAUSE		II	Pausa/ visa ruta für ruta
9 PLAY		»	Gå till upspelningsläge/playknapp
10	FWD	»	Till höger/spela framål
11	STOP	■	Stoppa upspelning/ stoppa manuell inspelning
12	LEFT	←	Gå till huvudmeny eller lämna meny
13	UP	▲	Uppål
14	DOWN	▼	Nedål
15	RIGHT	✓	Till höger/spela framåt
16	SEL/PTZ SEL/PTZ		Gå till system pop-up (genvög) menylist/knappen redigera/gå till PTZ-läge
17	MENU/ESC	MENU/ESC	Gå till/lämna menysystem
18	HDD indicator	HDD	HDD-indikator
19	Power indicator	PWR	Strömindikator
20	IR Receiver		För mottagning av signal是从fjärrkontroll

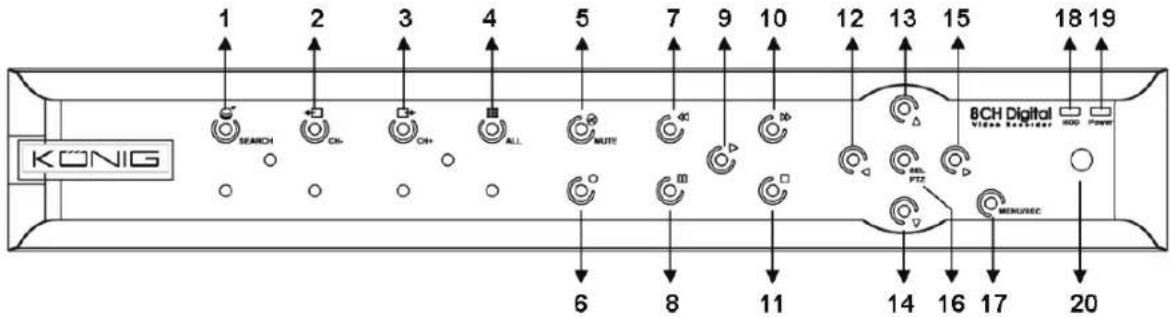

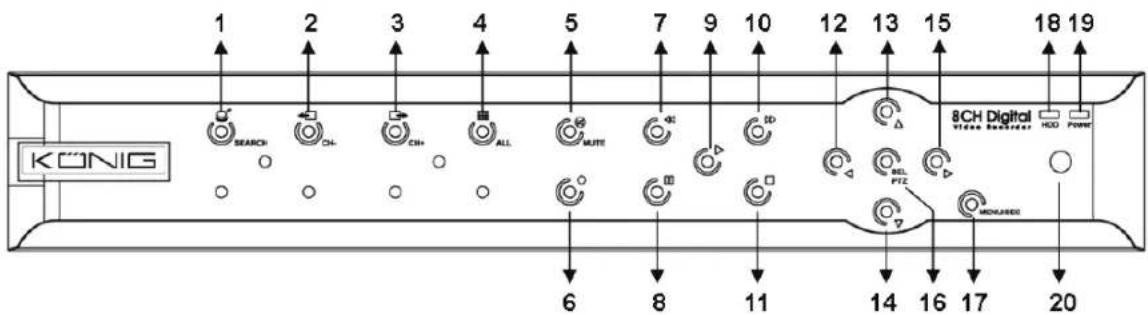

Beskrivning av SEC-DVR408 frontpanel:

Nr Tangent/Indikator Markera Funktion
1	SEARCH		Gà till system pop-up (genväg) menylist
2	CH-		Växla till tidigare kanal
3	CH+		Växla till nasta kanal
4	ALL CH		Växla till 4/8 bildvisning
5	MUTE		Inget ljud-knapp
6	REC		Starta manuell inspelning
7	REW		Till vänster/spola bakål (den kan även användas for att växla till OSD-kontrollpanel)
8	PAUSE		Pausa/visa ruta for ruta
9	PLAY		Gà till upspelningslåge/playknapp
10	FWD		Till höger/spela framål
11	STOP		Stoppa upspelning/stoppa manuell inspelning
12	LEFT		Till vänster/spola bakål
13	UP		Gà till huvudmeny eller lämna meny
14	DOWN		Nedål
15	RIGHT		Till höger/spela framål
16	SEL/PTZ	SEL/PTZ	Gà till system pop-up menylist/knappen redigera/gà till PTZ-låge
17	MENU/ESC	MENU/ESC	Gà till/lämna menysystem
18	HDD-indikator	HDD	Ihällande flimmer visar att HDD gös tillgängligt
19	Power indicator	PWR	Grönt Ijus visar status für ström tillförsel
20	IR Receiver		För mottagning av signal frän fjärrkontroll

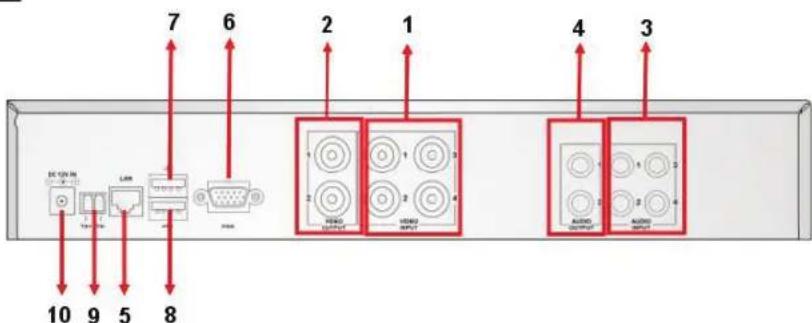

Beskrivning av bakre panel:

SEC-DVR404

SEC-DVR408

Nr Anslutting Funktion
1. Video input		SEC-DVR404:anslut CH1-4 video-inputanordning (BNC)SEC-DVR408:anslut CH1-8 video-inputanordning (BNC)
2. Video output Anslut skärmutgang (BNC)
3. Audio Input		4CH DVR: 4CH ljudingång (RCA)8CH DVR: 4CH ljudingång (RCA)
4. Audio Output		4CH DVR: 2CH utgang(RCA)8CH DVR: 2CH utgang(RCA)
5. Ethernet Anslut LAN, Ethernet (RJ45)
6. VGA-utgang Anslut till VGA-monitor
7. USB-mus Anslut till USB-mus
8. USB-anordning		Anslut USB-anordning (minne, hardisk erer inspelare etc)
9. RS-485		RS485 gränssnitt
10. Power		Anslut strömtilförsel - DC12V 3A

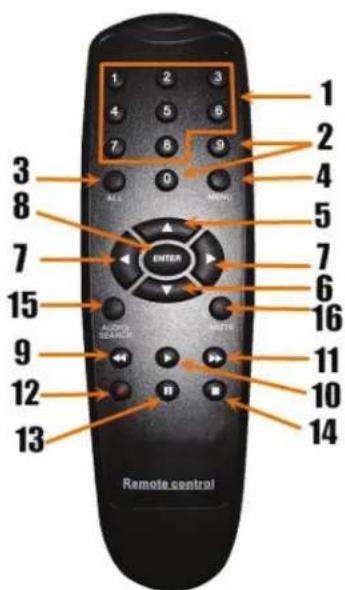

Beskrivning av fjarrkontroll:

1	1-8	Kanalval 1-8 ; numeriska knappar
2	9,0	Numeriska knappar (De kan även användas für att växla till OSD-kontrollpanel)
3	ALL Visa alla kanaler
4	Menu	Gå till/lämna huvudmeny
5	▲	Upp-knapp
6	▼	Ner-knapp
7	▲▼	Vänster-/höger-knapp
8	SEL Välj knapp/redigera knapp
9	▲▼	Bakåspolningsknapp
10	▲	Spelaknapp, Gå till sökmeny für inpelning
11	▲▼	Framåspolningsknapp
12	●	Manuell inpelning
13	II	Pausa/rutspelning
14	■	Stoppa manuell inpelning; Stoppa uppspelning
15	Audio	Inte beständ
16	Mute	Inte beständ

Musdrift:

After att den digital videoinspelaren anslutits till en kontrollskarm visas flera kanaler 1~4 (SEC-DVR404) aller 1~8 (SEC-DVR408). Kontrollskarmen visar även musmarkören.

1) Dubbelklicka pa VANSTER musknapp for att valja en kanai fulskarm.
2) Dubbellicka på VANSTER musknappigen for att aterga till flera kanaler.
3) Med ett klick pa HÖGER musknappkommen du till menyn. I menyn fungerar musen pa samma satt som med en dator.

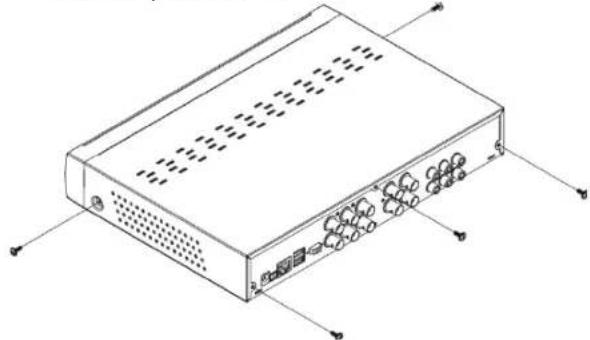

1. Skruva loss skruvarna pa vänster och hoger sida och pa baksidan.

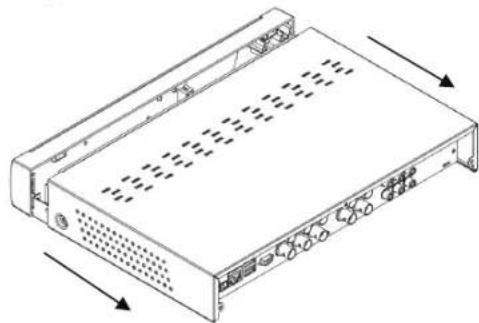

1. Ta bort höljet genom att fora det bakat och lyfta det forsiktigt

Strömkabel

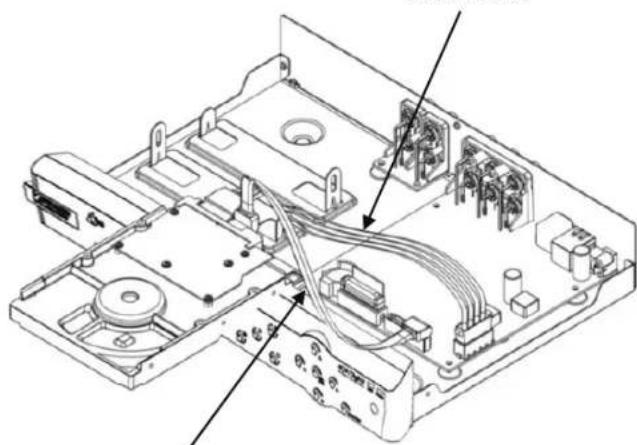

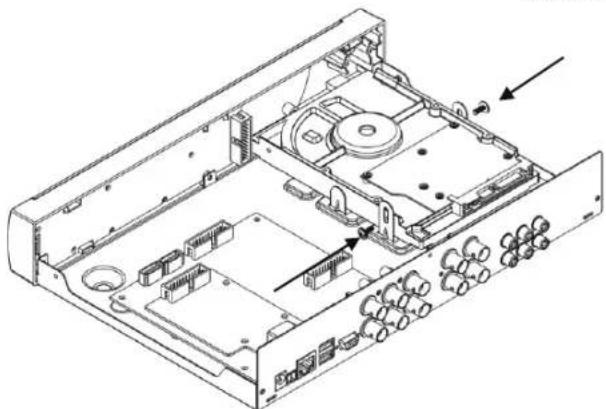

1. Anslut SATA-datakabeln och stromkabeln till hardisken

SATA-datakabel

1. Placera hardisken pa hällaren och fasp den med skruvarna.

Att anvanda hardskinspelaren:

När härddisken ar installerad och alla kablar anslutna kan du börja använda härddiskinspelaren. För att konfigurera härddiskinspelarens avancerade inställninger maste du gā till menyn. Se den kompletta engelska manualen som medfoljde CD:n für instruktioner om hur man ställer in härddiskinspelaren frän menyn.

Denna produit bör endast öppnas av auktoriserad tekniker nar det ár dags für service. Dra ut stromkabeln frän eluttaget och koppla ur all annan utrustning om nagot problem skulle uppsta. Utsätt inteprodukten für vatten eller fukt.

Underhäll:

Rengör endast med torr trasa. Använd inga rengöringsmedel som innehäller Lösningsmedel eller slipmedel.

Garanti:

Ingen garanti gäller vidändringar eller modifieringar avprodukten eller for skador som har uppständ på grund av felaktig användning avenna produit.

Allmänt:

• Utseende och specifikationer kan komma att andras utan foregaende meddelande.
• Alla logotyper och produktnamn ar varumärken eller registerade varumärken som tillhör sina ägare och År härmed erkända som södana.
• Den har bruksanvisningen producerades med omsorg. Dock kan inga rattigheter harrora. Konig Electronic kan inte acceptera ansvar for nagra felaktigheter ienna manual ell derss konsekvenser.
• Behäll braksanvisingen och Förpackningen für eventuellt framtida behov.

Obs!

Produkten ar märkt medenna symbol som betyder att anvanda elektriska aller elektroniskaprodukter inte fãr slängas bland vanlga hushallssopor. Det finns särskilda atervinningsystem for dessaprodukter.
