Type de produit	Bureau à hauteur réglable électrique
Marque	Tvilum
Modèle	80729
Dimensions (L x P) sans plateau	1600 x 800 mm
Plage de hauteur	68 à 120 cm
Poids net (châssis)	32 kg
Charge maximale uniformément répartie	50 kg
Alimentation électrique	220-240 V ~ 50 Hz
Consommation en fonctionnement	80 W
Consommation en veille	0,75 W
Vitesse de réglage	25 mm/s
Commande	Interrupteur à deux mains
Température de fonctionnement	10°C à 40°C
Humidité de fonctionnement	<80% HR
Température de stockage	0°C à 40°C
Humidité de stockage	<90% HR
Entretien et nettoyage	Nettoyer avec un chiffon humide, ne pas mouiller les composants électriques
Sécurité	Risque de coincement, garder un écart d'au moins 3 cm sur les côtés et 40 cm sous le plateau. Ne pas utiliser comme lève-personne. Mettre hors tension en présence d'enfants.
Certifications	CE, directives 2004/108/CE, 2006/95/CE, 98/37/CE, normes EN
Service après-vente / Hotline	Tvilum-Scanbirk, tél. [phone]

FOIRE AUX QUESTIONS - 80729 Tvilum

Comment assembler le bureau 80729 ?

Le montage doit être effectué sur un sol plat. Utilisez les vis de réglage du piètement pour la mise à niveau. N'activez pas la fonction haut/bas avant d'avoir terminé l'assemblage et placé la table à son emplacement définitif.

Quelles sont les dimensions du bureau sans plateau ?

Les dimensions du châssis sont : largeur 1600 mm, profondeur 800 mm. La hauteur est réglable de 68 à 120 cm.

Quel est le poids maximum supporté par le bureau ?

La charge maximale uniformément répartie sur le plateau est de 50 kg, incluant tout ce qui se trouve sur la table.

Quels plateaux sont compatibles avec ce châssis ?

Le châssis électrique peut être monté avec les plateaux modèles : 80702, 80703, 80706, 80707 ou 80708.

Comment régler la hauteur du bureau ?

Pour régler la hauteur, vous devez actionner simultanément les deux interrupteurs (un pour monter, un pour descendre). La table se déplace à 25 mm/s.

Quelles sont les précautions de sécurité à respecter ?

Important : Gardez un écart d'au moins 3 cm entre les bords de la table et les obstacles, et 40 cm sous le plateau. Ne jamais utiliser la table comme lève-personne. Mettez hors tension si des enfants sont présents.

Comment entretenir et nettoyer le bureau ?

Nettoyez la table avec un chiffon imprégné de produit d'entretien ordinaire, puis essoré. Évitez tout contact des composants électriques avec l'eau.

Quelles sont les caractéristiques électriques du bureau ?

Alimentation : 220-240 V CA / 50 Hz, consommation 80 W en fonctionnement, 0,75 W en veille. Le câble doit être branché sur une prise adaptée.

Que faire si le bureau ne fonctionne pas ?

Vérifiez d'abord que l'alimentation est correcte et que les interrupteurs sont bien actionnés simultanément. Assurez-vous qu'aucun objet ne bloque le mouvement. Si le problème persiste, contactez le service après-vente Tvilum au [phone].

Où trouver les pièces de rechange ou la hotline ?

Pour les pièces détachées et l'assistance, contactez le fabricant Tvilum-Scanbirk : Egon Kristiansens Allé 2, 8882 Fárvang, Danemark, tél. [phone].

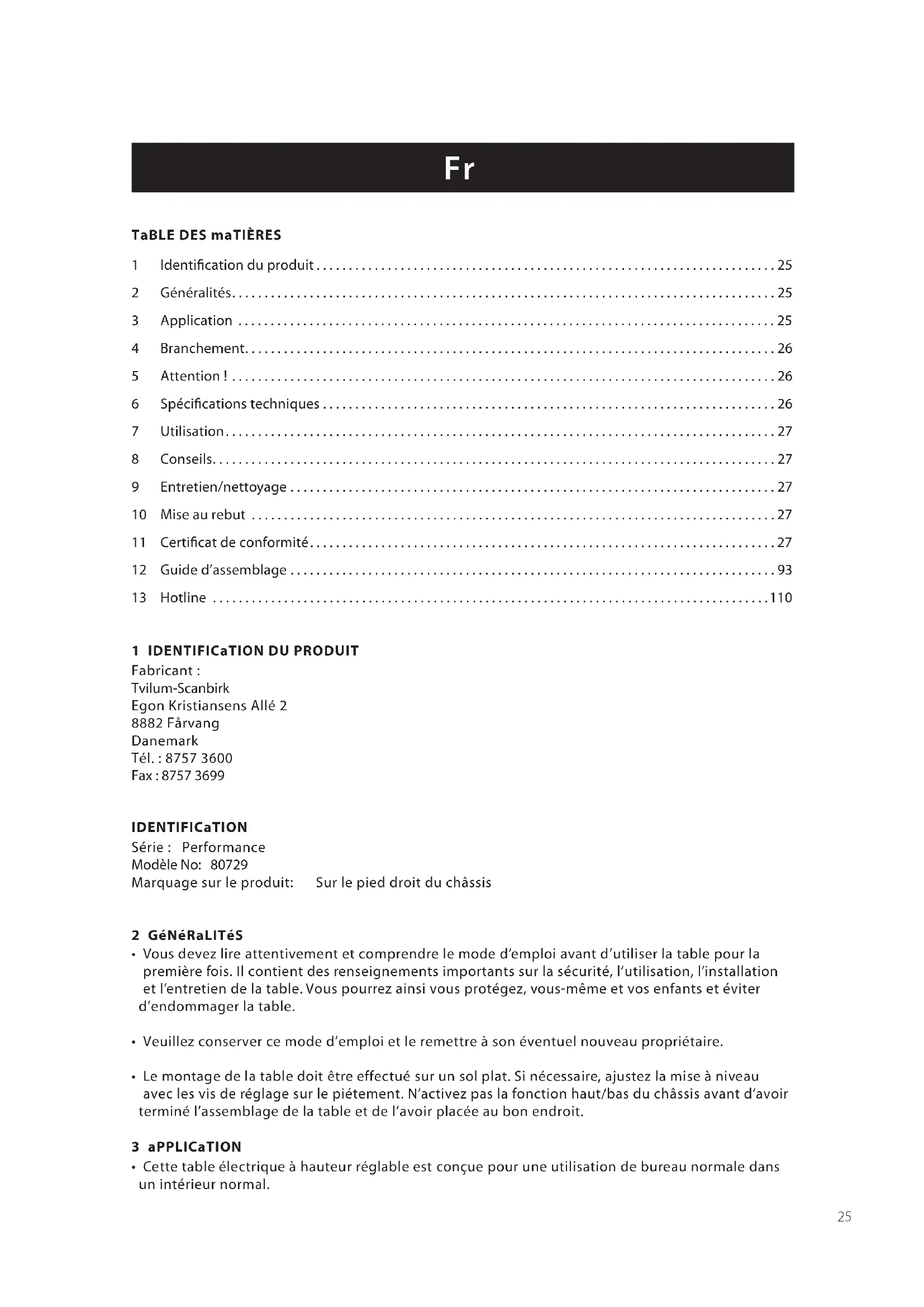

MODE D'EMPLOI 80729 Tvilum

1 Identification du produit 25
2 Generalités 25
3 Application 25
4 Branchement. 26
5 Attention! 26
6 Specifications techniques 26
7 Utilisation. 27
8 Conseils. 27
9 Entretien/nettoyage 27
10 Mise au rebut 27
11 Certificat de conformité 27
12 Guide d'assemblage 93
13 Hotline 110

1 IDENTIFICaTION DU PRODUIT

Fabricant :

Tvilum-Scanbirk

Egon Kristiansens Allé 2

8882 Fárvang

Danemark

Tél.: [phone]

Fax:[phone]

IDENTIFICATION

Série: Performance

Modèle No: 80729

Marquage sur le produit: Sur le pied croit du chassin

2 GénéRaLITÉs

• Vous doivent regardier le mode d'emploi avant d'utiliser la table pour la première fois. Il contient des renseignements importants sur la sécurité, l'utilisation, l'installation et l'entretien de la table. Vous pourrez ainsi vous protégéz, vous-même et vos enfants et éviter d'endommager la table.
• Veuillez conserve r ce mode d'emploi et le remetre a son eventuel nouveau propriete.
• Le montage de la table doit être effectué sur un sol plat. Si nécessaire, ajustez la mise à niveau avec les vis de réglage sur le piètement. N'activez pas la fonction haut/bas du chassis avant d'avoir terminé l'assemblage de la table et de l'avoir placée au bon endroit.

3 aPPLICATION

• Cette table électrique à hauteur régiable est consque pour une utilisation de bureau normale dans un interieur normal.

• Le chassis électrique régliable ne doit et ne peut être monté qu'avac un des plans de travail suivants : modèles no 80702, 80703, 80706, 80707 ou 80708.

• La hauteur de la table est réglabre en progression continue. On peut ainsi l'ajuster à la hauteur de travail la plus ergonomiquement correcte.
• La charge maximale répartie uniformément sur le plan de travail est d'au plus 50 kg. Y compris tout ce qui se trouve sur la table.

4 BRaNCHEmENT

• Cette table électrique à hauteur régiable doit être branchée au réseau électrique avec 220-240V CA / 50HZ.

5 aTTENTION!

Conserver l'emballage hors de la portee des enfants, vu le risque d'asphyxie.
Noter que le risque de se coincer existe si la table est place, par exemple, trop pres d'un cadre de fenetre, d'un élément à tiroirs ou autre mobilier. Garder un écart d'au moins 3 cm entre le bord de la table et l'objet en question et un minimum de 40 cm entre le dessous du plan de travail et wl'objet.
La table comportant un risque de coïncement pouvant entraîner une strangulation ou des dommages aux membres, le réglage de sa hauteur doit être effectué par unadulte.
La table ne doit être ni alterée ni agrandie. N'intervenir enaucun cas dans la commande électrique.
Ne pas utiliser la table comme lève-personne ou autre instrument similaire.
La table doit être utilisée uniquement pour l'application prévue - utilisation normale en bureau avec charge maximale uniformément répartie sur le plan de travail de 50~kg
N'utiliser la table que dans un interieur ordinaire. Elle n'est pas conscience pour etre utilisée dans une salle de bain ou tout autre local humide similaire.
Rester attentif aux mouvements d'autres personnes, y compris ceux des enfants, pres de la table, lors du réglage de la hauteur.
Si la table doit etre laissee sans surveillance la ou il y a des enfants, la mettre hors tension.
Si la table doit etre deplacee, une fois montee et installee, la mettre hors tension et demonter le plan de travail. Ne PAS soulever la table par le plan de travail.
Les interrupteurs de réglage de hauteur doivent se placer avec un écart minimum de 130 cm pour empêcher le démarrage inopiné du réglage de la hauteur par un infant.

Poids du chassis: 32 kg

Largeur: 1600 mm (sans plan de travail)

Profondeur: 800mm (sans plan de travail)

Réglage de la hauteur: 68 à 120 cm

Vitesse: 25mm / s

Commande: interrupteur à deux mains

Charge maximaile répartie uniformément: 50 kg

Branchementélectrique：220-230VCA/50HZ

Consummation: 80 W

Consommation, en attente: 0,75 W

Température de fonctionnement: 10^ à 40^

Humidité ambiente de fonctionnement : humidité relative <80%

Température de stockage: 0^ à 40^

Humidité ambiente de stockage : humidité relative <90%

7 UTILISATION

Vérifier qu'aucun objet pouvant obstruer le mouvement de la table ne se trouve a proximé.
- Les deux interrupteurs doivent être activés en même temps, pour régler la table vers le bas ou vers le haut.

8 CONSEILS

• Le travail en position debout diminue la pression sur les reins et sur le dos. Tout le corps est ainsi mis à contribution. La liberté de mouvements est plus grande et on peut varier les positions de travail.
• Utilisez le réglage de la hauteur plusieurs fois par jour, même pour un petit réglage lors du changement entre travail sur écran et travail de lecture/écriture.
• Si la table n'est pas utilisé pendant un certain laps de temps, pour des raisons de sécurité et d'économie, il est conseilé de la mesure hors tension.

9 ENTRETIEN/NETTOYaGE

• Nettoyez la table avec un chiffon trempe dans un produit d'entretien ordinaire puis essoré. Ne mettez pas les composants électriques en contact avec l'eau. Le système de réglage de la hauteur ne nécessite aucun entretien.

10 mISE aU REBUT

• L'emballage est 100% recyclable. Ne l'abandonnez pas dans l'environnement mais mettez-le au rebut selon les règlements locaux.
• La table est fabriquée en matériaux pouvant être recyclés. La mise au rebut doit soit faire selon les règlements locaux pour l'élimination des déchets.

11 CERTIFICAT DE CONFORMIté

CERTIFICAT DE CONFORMTE-CE

Fabricant :

Tvilum-Scanbirk

Egon Kristiansens Allé 2

8882 Farnang

Danemark

Tel. [phone]

DéCLaRE Cl-aPRÉS qUE

LE PRODUIT SUIvaNT

Série: Performance

Modèle no: 80729

Avec plans de travail modèle no : 80702, 80703, 80706, 80707 ou 80708

Type: Bureau

Année de marquage: 2008

EST CONFORmE SELON:

la Directive europeenne du Parlement et du Conseil, du 15 décembre 2004, concernant le rapprochement des législations des États membres relatives à la compatibilité electromagnétique (2004/108/CE)

la Directive europeenne du Parlement et du Conseil, du 12 décembre 2006, concernant le rapprochement des législations des États membres relatives au matériel électrique destiné à être utilisé dans certaines limites de tension (2006/95/CE).

La Directive européenne du Parlement et du Conseil, du 22 juin 1998, concernant le rapprochement des législations des États membres relatives aux machines (98/37/CE).

et fabriqué selon les normes nationales suivantes, visant une harmonisation de la législation sur les machines :

DS/EN 527-1:2000 Meubles de bureaux. Tables et bureaux. - Paragraphe 1 : Dimensions.

DS/EN 527-2:2002 Meubles de bureaux - Tables et bureaux

-Paragraphe 2: Exigences de sécurité fondamentales.

DS/EN 527-3:2003 Meubles de bureaux - Tables et bureaux
-Paragraphe 3: Méthodes de test pour déterminer la stabilité et la résistance de construction.

DS/EN ISO 12100-1:2005 Sécurité des Machines - Concepts fondamentaux et principes généraux pour l'établissement de projet, la fabrication et la mise au point.

• Paragraphe 1: Terminologie et méthodologie fondamentales.

DS/EN ISO 12100-2:2005 Sécurité des Machines - Concepts fondamentaux et principes généraux pour l'établissement de projet, la fabrication et la mise au point.

DS/EN ISO 13857:2008 Sécurité des Machines - Distances de sécurité pour empêcher l'accès des zones à risques par les mains, les bras, les jambes et les pieds.

DS/EN 349:1994 Sécurité des Machines Zones à risques et distances de sécurité. Protection du corps.

DS/EN 55014-1:2007 Compatibility Électromagnetique - Exigences pour apparèils menagers, outils électriques et autres apparèils similaires.

DS/EN 55014-2:1997 Compatibilité Électromagnétique. Exigences pour apparèils menagers, outils ELECTriques et autres apparèils similaires.

Paragraphe 2. Immunité. Famille de produit standard.

DS/EN 60335-1:2006 Appareils électriques à usage menager ou autres apparciels similaires – Sécurité

• Paragraphe 1: Dispositions générales.

DS/EN 61000-3-2:2006 Compatibilité Électromagnétique (CEM).

• Paragraphe 3-2: Valeurs limites - Valeurs limites pour les émissions de courant harmonique (consommation électrique de l'équipement jusqu'à et y compris, 16 A par phase).

EN 61000-3-3:2008 Compatibilité Électromagnétique (CEM).

Paragraphe 3-3 : Valeurs limites - Valeurs limites des variations de tension et des scintillements dans

l'alimentationasse tension d'equipement avec courant nominal jusqu'a et y compris 16 A.

Titre : Vice Président Recherche et Développement

Nom Kim Primdahl Andersen

Entreprise: Tvilum-Scanbirk

19.12.2008

P

Date Signature
