BRUKSANVISNING Aquarius Fountain Set Eco 9500 OASE

Formålsbestemt anvendelse

Opstilling og tilslutning

• Tænd: Sæt netstikket i stikkontakten.

Rengøring og vedligeholdelse

FORSIGTIG

Koble alle elektriske apparater som er i vannet fra strømnettet, før du berører vannet. Ellers kan det føre til alvorlige personskader eller død som fölge av elektrisk støt.
Dette apparatet kan brukes av barn som er 8 år eller eldre, samt av personer med reduserte fysiske, sensoriske eller mentale begrensninger, eller som mangler erfaring og kunnskap, hvis de er under oppsikt eller har fått opplæring i riktig bruk av apparatet, og forstår farene forbundet med å bruke dette. Barn må ikke leke med apparatet. Rengjøring eller brukervedlikehold må ikke utføres av barn uten at de er under oppsikt.

• Ved elektriske installasjoner utendørs gjelder spesielle forskrifter. Den elektriske installasjonen må kun utføres av en elektroinstallatør.
• Elektroinstallatøren er kvalifisert på bakgrunn av sin faglige utdannelse, kunnskaper og erfaringer, og kan foreta elektriske installasjoner utendørs. De kan oppdage mulige farer og følger regionale og nasjonale normer, forskrifter og bestemmelser.
• Kontakt en elektrofagperson ved spørsmål og problemer.
• Apparatet skal bare kobles til dersom apparatets og strømforsyningens elektriske spesifikasjoner stemmer overens.
• Apparatet må bare kobles til en forskriftsmessig installert stikkontakt.
• Apparatet må være sikret via en jordfeilbryter (RCD) med en utløserstrøm på maksimalt 30 mA.
• Skjøteledninger og strømfordelere (f. eks. stikkontaktlister) må være beregnet for utendørs bruk (beskyttet mot vannsprut).
• Åpne stikkontakter og bokser må beskyttes mot fuktighet.

Sikker drift

• Produktet må ikke brukes hvis det oppholder seg personer i vannet.
• Løpehjulet i enheten inneholder en magnet med sterkt magnetfelt som kan påvirke pacemakere eller implanterte hjertestartere (ICD). Overhold en avstand på minst 0,2 m mellom implantatet og magneten.
• Ikke bruk apparatet når elektriske ledninger eller hus er skadet.
• Kast apparatet hvis strømledningen er skadet. Strømledningen kan ikke erstattes.
• Apparatet må aldri bæres eller trekkes ut etter ledningen.
• Legg ledningene slik at de er beskyttet mot skader, og slik at ingen kan snuble over dem.
• Foreta aldri tekniske endringer på apparatet.
• Utfør kun arbeid på dette apparatet som er beskrevet i denne bruksanvisningen.
• Bruk kun originale reservedeler og originalt tilbehør.
• Hvis det oppstår problemer, ber vi deg ta kontakt med autorisert kundeservice eller OASE.

Tilsiktet bruk

Bruk produktet som er beskrevet i denne anvisningen utelukkende på følgende måte:

• For pumping av normalt damvann til springvann og fontener.
• Med overholdelse av de tekniske dataene. (→ Apparatinformasjon)
• Drift ved overholdelse av de tillatte vannverdiene. (→ Tillatte vannverdier)

Følgende restriksjoner gjelder for apparatet:

• Skal ikke brukes i svømmebaseng.
• Bruk aldri andre væsker enn vann.
• Skal aldri brukes uten vanngjennomstrømning.
• Skal ikke brukes for nærings- eller industriformål.
• Skal ikke brukes i forbindelse med kjemikalier, næringsmidler, lett brennbare eller eksplosive stoffer.
• Ikke koble til husets vannforsyning.

Produktbeskrivelse

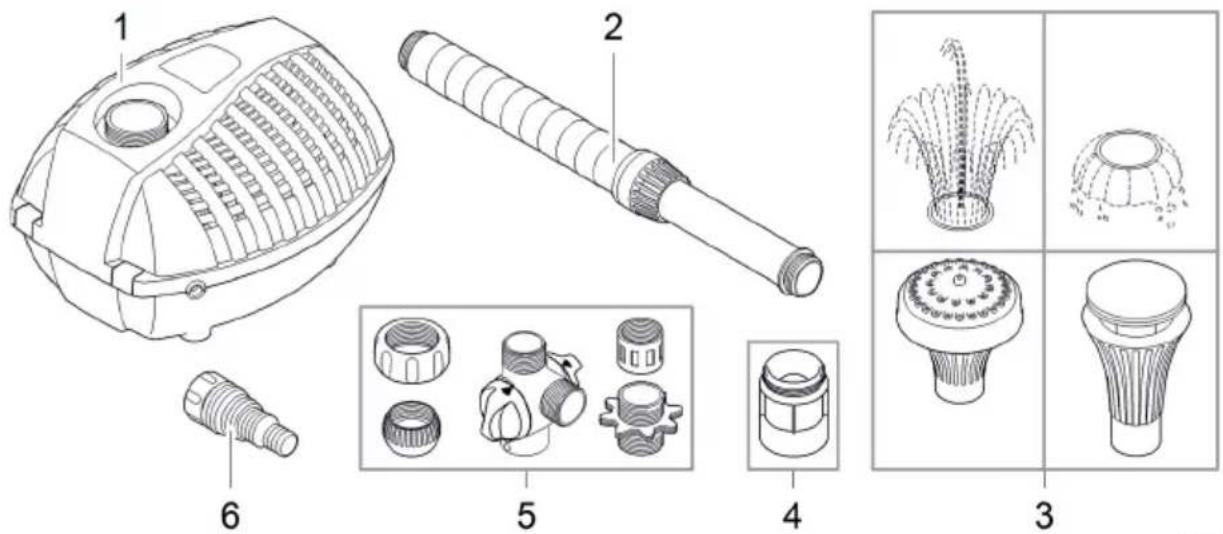

Oversikt

Aquarius Fountain Set Eco 5500, 7500, 9500

1	Fontenepumpe
2	Teleskopforlengelse
3	Dyser
4	Overgangsdel med finfiltersil
5	Åpningsregulator, kuleledd med overfalsmutter, overgangsdel, muffe, dobbelnippel
6	Slangemunnstykke

Egenskaper

Aquarius Fountain Set Eco 5500, 7500, 9500 er en fontenepumpe for hagedammer, pyntebrønner og bekker.

• Temperaturbeskyttelse med innebygd temperaturregulator.
• Svingbar teleskopforlengelse med forskjellige dyser.
• Andre utgang med separat justering.

Installasjon og tilkobling

Sette apparatet sammen

Slik går du frem:

1. Monter sammen muffe, åpningsregulator, dobbelnippel, overfalsmutter, kuleledd og overgangsdel og skru på pumpeutgangen.
2. Skru teleskopforlengelse med ønsket dyse på åpningsregulatoren.
3. Skru slangemunnstykket på åpningsregulatoren hvis en bekk skal mates.
4. Juster teleskopforlengelsen og trekk til overfalsmutteren på kuleleddet for hånd.

Montering av apparatet

ADVARSEL

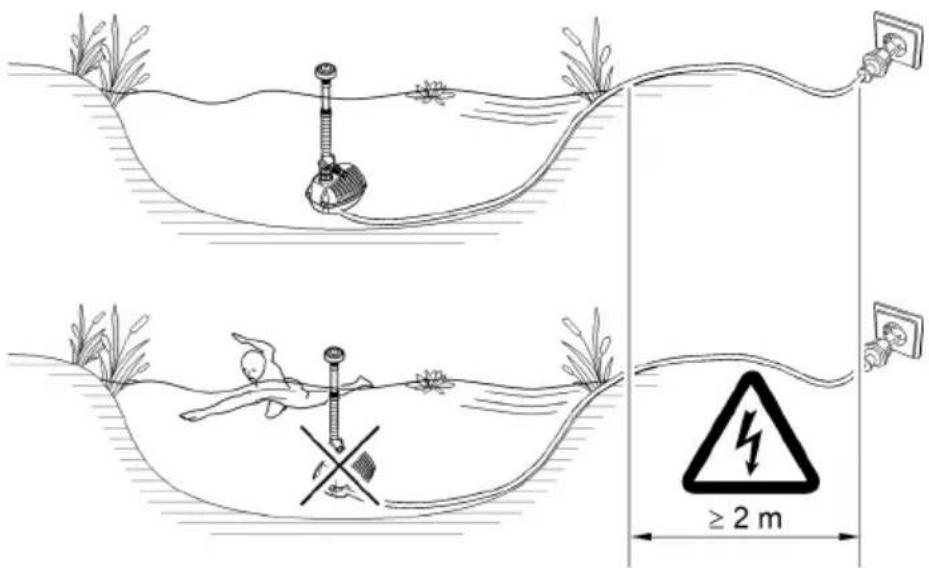

Død eller alvorlig personskade ved bruk av dette apparatet i badedammer. Defekte elektriske deler av apparatet setter vannet under farlig elektrisk spenning.

▶ Apparatet skal kun brukes hvis det ikke oppholder seg personer i vannet.

MERK

Ved bruk av vann med mye slam kan løpehjulet i pumpen bli raskere slitt og må byttes raskere.

▶ Rengjør dammen eller bassenget grundig før pumpen settes opp.
▶ Plasser pumpen høyere enn bunnen. Det reduserer innsuging av vann med slam.

Slik går du frem:

- Sett opp apparatet vannrett på et fast, slamfritt underlag, slik at det er fullstendig dekket med vann.

Fare for personskader ved uventet oppstart. Overvåkingsfunksjoner i apparatet kan slå av apparatet og slå det på igjen automatisk.

▶ Trekk ut nettstøpslet før du utfører arbeid på apparatet.

MERK

Apparatet blir ødelagt når det brukes med en dimmer. Den inneholder ømfintlige elektriske komponenter.

Under oppstart og deretter under drift, fullfører pumpen hver 20 ... 40 minutter automatisk en forprogrammert selvtest (Environmental Function Control (EFC)). Pumpen oppdager om den tørrkjøres/blokkeres eller om den befinner seg nedsenket i vann. I tilfelle tørrkjøring/blokkering slår pumpen seg automatisk av etter ca. 60 til 120 sekunder. Avbryt ved feil avbryt strømtilførselen, kjør vann gjennom pumpen eller fjern blokkeringen. Deretter kan apparatet settes i drift igjen.

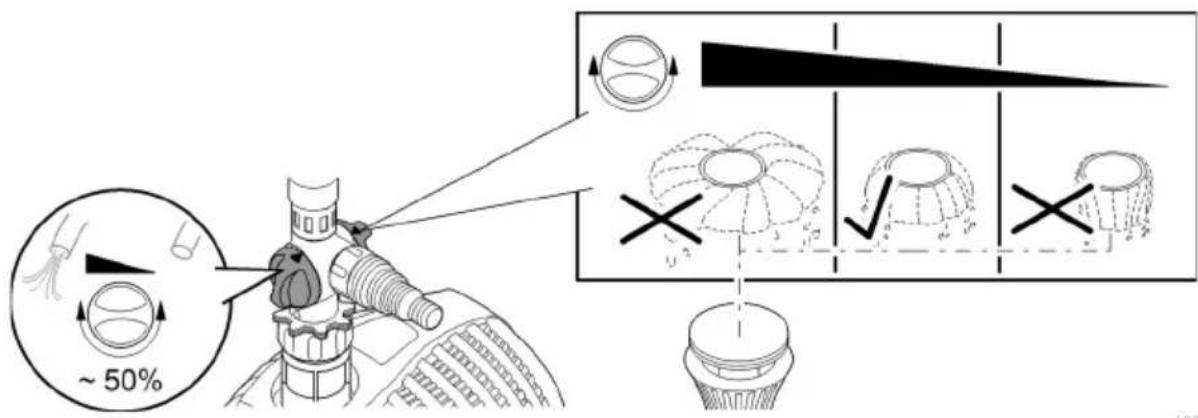

Stille inn gjennomstrømningsmengden

Stille inn vannsprut og gjennomstrømningsmengde:

• Vri på åpningsregulatoren til dysen har ønsket vannsprut.
• Vri på åpningsregulatoren til ønsket gjennomstrømningsmengde ved utløpet av bekken er nådd.

~ 50%

ARS0022

Rengjøring og vedlikehold

! FORSIKTIG

Fare for personskader ved uventet oppstart. Overvåkingsfunksjoner i apparatet kan slå av apparatet og slå det på igjen automatisk.

▶ Trekk ut nettstøpslet før du utfører arbeid på apparatet.

MERK

Ikke bruk noen aggressive rengjøringsmidler eller kjemiske løsemidler. Slike midler kan skade huset, redusere funksjonsevnen til apparatet og skade dyr, planter og miljø.

▶ Rengjør apparatet helst med rent vann og en myk børste eller svamp; ved krevende smuss med hjelp av et anbefalt rengjøringsmiddel.

Rengjøre apparatet

i Rengjør apparatet ved behov, men minst 2 ganger årlig.

- Spesielt løpehjulenheten og pumpehuset må rengjøres på pumpen.

- Anbefalt rengjøringsmiddel ved hårdnakkede forkalkninger:

- Pumperengjøringsmiddel PumpClean fra OASE.

- Eddik- og klorfritt husholdningsrengjøringsmiddel.

- Skyll av alle deler grundig med klart vann etter rengjøring.

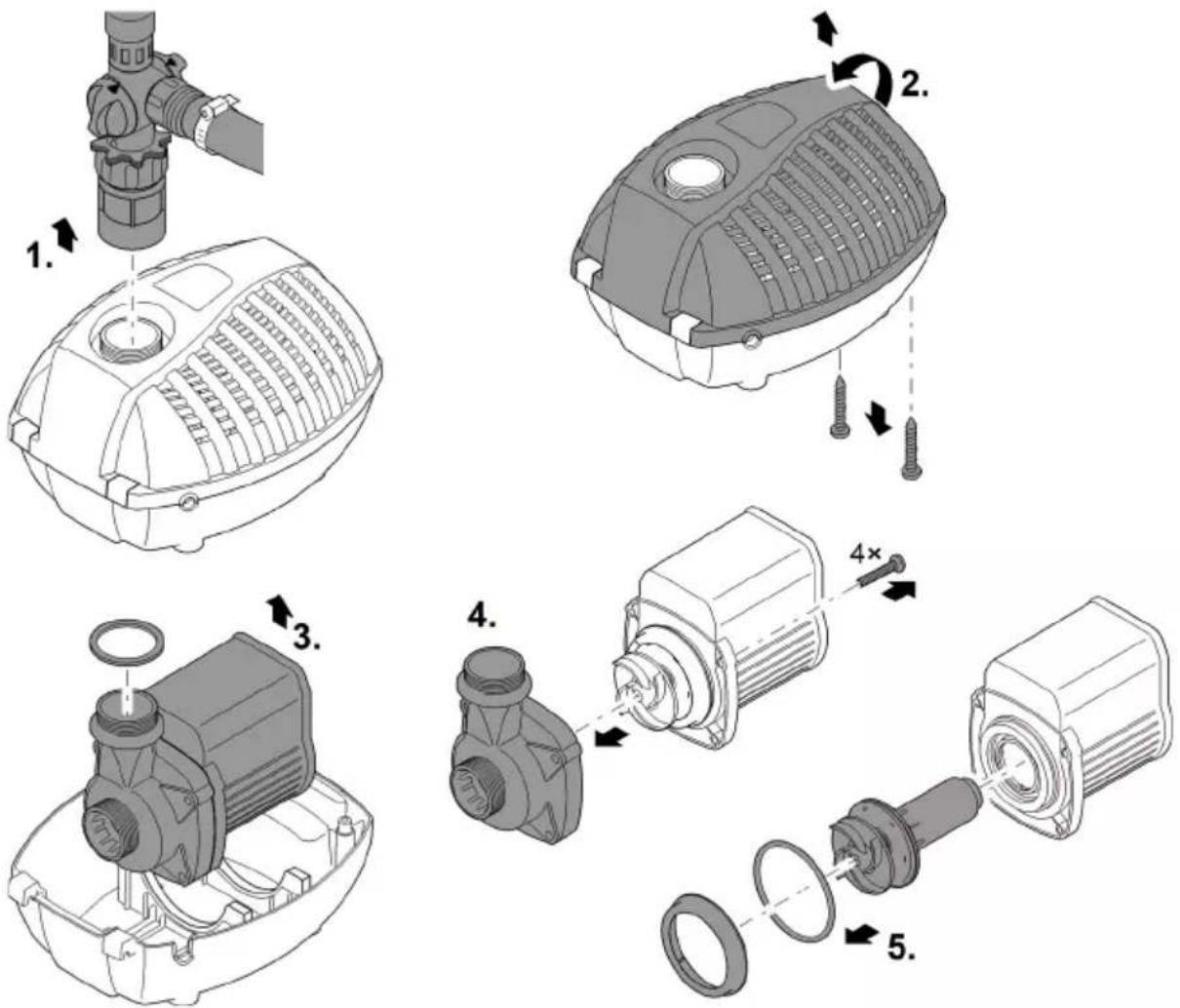

Rengjør pumpen

Slik går du frem:

1. Skru av overgangsdelen.
2. Fjern de to skruene og åpne filterhuset.
3. Ta ut pumpen.
4. Fjern skruene på pumpehuset og trekk ut pumpehuset.
5. Trekk ut løpeenheten (magnetmotstand).
6. Rengjør alle deler.

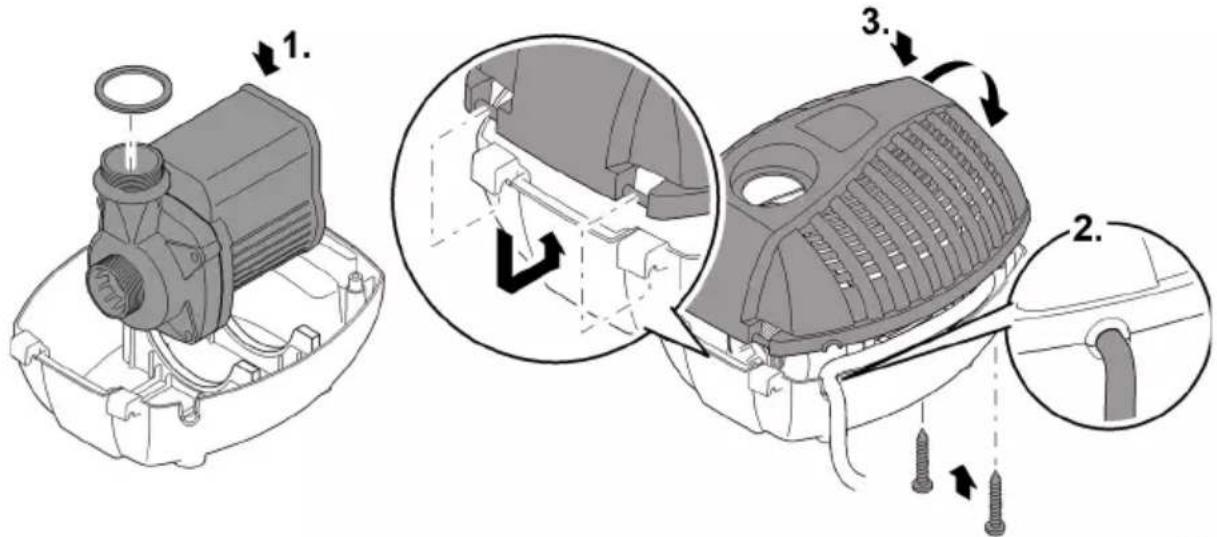

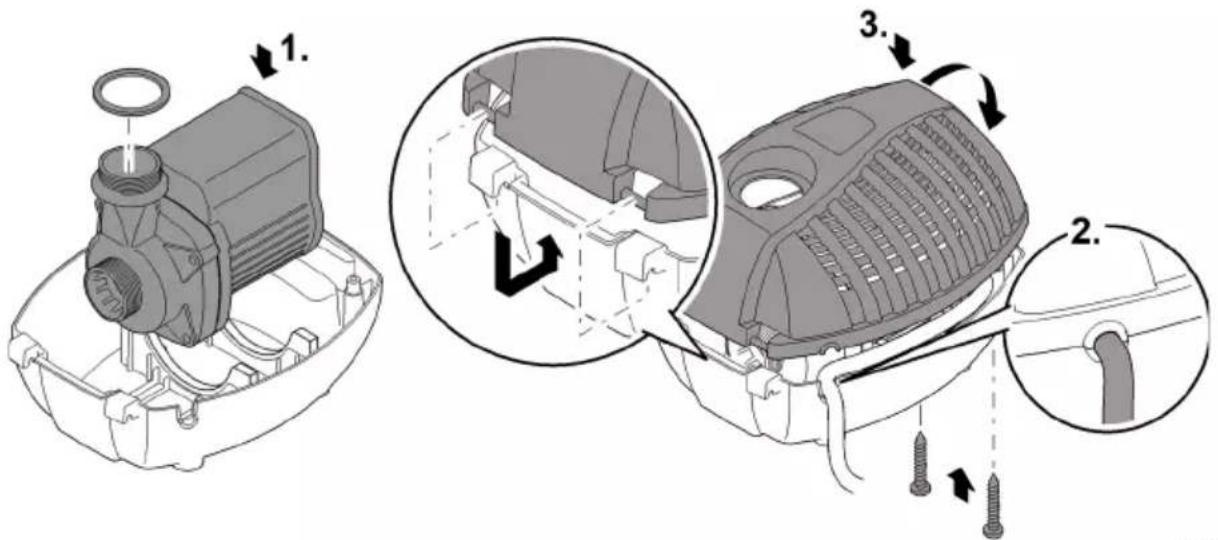

Sette apparatet sammen

Slik går du frem:

1. Sett pumpen i filterskålen.
2. Før tilkoblingsledningen gjennom kabelåpningen i filterhuset.
3. Sett på filterdekslet, skru inn de to skruene og trekk til for hånd.
4. Skru på overgangsdel med planpakning.

Apparatet er ikke frostsikkert og må demonteres og lagres innendørs hvis man forventer frost.

Slik lagrer du apparatet riktig:

• Rengjør apparatet grundig.
- Kontroller apparatet for skader og skift ev. ut skadde deler.
- Oppbevar pumpen nedsenket i vann og frostfritt.
- Beskytt åpne pluggforbindelser mot fuktighet og smuss.

Utbedrefeil

Feil	Årsak	Utbedring
Pumpen starter ikke	Nettspenning mangler	Kontroller nettspenningenKontroller tilførselsledninger
Pumpen pumper ikke	Filterhus tilstoppet	Rengjør filterhus
	Kraftig vanntilsmussing	Rengjør pumpen. Når motoren er kjølt ned slår pumpen seg automa-tisk på igjen.
	Løpeenheten er blokkert	Trekk ut kontakten og fjern blokke-ringen. Deretter slår du pumpen på igjen.
Høyden på fontenen for lav eller ujevn	Filter/sil tilsmusset eller tilstoppet	Rengjør filter/sil
	Hovedstrømregulator stilt inn for trangt	Juster hovedstrømregulator
	Dyse tilstoppet	Rengjør dyse/sil
	Løpehjul tilsmusset	Rengjør
	Slange tilstoppet eller defekt	Rengjør eller skift ut slange
	Knekk på tilførselsledning	Kontroller, og skift hvis nødvendig ut tilførselsledning
	For høyt tap i tilførselsledningen	Gjør slangen så kort som mulig
	Rotor slitt	Skift ut rotor
Pumpen slår seg av etter kort brukstid	Kraftig vanntilsmussing	Rengjør pumpen. Når motoren er kjølt ned slår pumpen seg automa-tisk på igjen.
	Vanntemperaturen er for høy	Påse at vanntemperaturen ikke overstiger +35 °C. Når motoren er kjølt ned slår pumpen seg automa-tisk på igjen.
	Løpeenheten er blokkert	Trekk ut kontakten og fjern blokke-ringen. Deretter slår du pumpen på igjen.
	Pumpen har kjørt tørr	Trekk ut kontakten og la pumpen flyte opp. Dykk apparatet helt un-der når det brukes i dammen. Der-etter slår du pumpen på igjen.

Tekniske data
Apparatinformasjon

Aquarius Fountain Set Eco			5500	7500	9500
Nettspenning		AC V	220 ... 240	220 ... 240	220 ... 240
Nettfrekvens		Hz	50	50	50
Effektforbruk		W	70	85	125
Beskyttelsesart			IP 68	IP 68	IP 68
Maks. kapasitet		I/t	5500	7500	9500
Maks. vannsøyle		m	3,8	4,0	5,2
Maks. dykkedybde pumpe		m	2	2	2
Tilkobling trykkside			G 112	G 112	G 112
Tilkobling sugeside			G 112	G 112	G 112
Tilkobling for slange		mm	19, 25, 32, 38	13 / 19 / 25	13 / 19 / 25
Teleskop-dyseforlengelse		mm	300 ... 520	300 ... 520	300 ... 520
Filtertilførselsflate		cm ^2	400	400	400
Lengde nettkabel		m	10	10	10
Dimensjoner	Lengde	mm	290	290	290
	Bredde	mm	230	230	230
	Høyde	mm	180	180	180
Vekt		kg	5,0	5,0	5,9

Tillatte vannverdier

		Ferskvann, damvann
pH-verdi		6,8 ... 8,5
Hardhet	°dH	8 ... 15
Fritt klor	mg/l	<0,3
Kloridinnhold	mg/l	<250
Saltinnhold	%	<0,4
Total tørkerest	mg/l	<50
Temperatur	°C	+4 ... +35

Slitedeler

• Løpehjul

Kassering

MERK

▶ Apparatet må avhendes i henhold til gjeldende forskrifter via godkjent avfallsmottak.
▶ Ved spørsmål kan du ta kontakt med ditt lokale avfallsselskap. Der finner du informasjon om forskriftsmessig deponering av apparatet.
▶ Sørg for å gjøre apparatet ubrukelig ved å klippe over kablene.
