Aquarius Fountain Set Eco 9500 - Pompa dell'acqua OASE - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pompa per fontane (Pompa per acqua)
Modello	Aquarius Fountain Set Eco 9500
Marchio	OASE
Dimensioni (Lunghezza × Larghezza × Altezza)	290 mm × 230 mm × 180 mm
Peso	5.9 kg
Alimentazione elettrica	220–240 V AC, 50 Hz
Consumo energetico	125 W
Portata massima pompa	9500 l/h
Altezza massima di mandata	5.2 m
Profondità massima di immersione	2 m
Tipo di protezione	IP68 (a tenuta di polvere e sommergibile fino a 2 m)
Collegamento, lato pressione	G 1½
Collegamento, lato aspirazione	G 1½
Dimensioni attacco tubo flessibile	13 mm, 19 mm, 25 mm
Prolunga telescopica per ugello	300–520 mm
Superficie filtrante	400 cm²
Lunghezza cavo di alimentazione	10 m
Temperatura acqua consentita	+4 °C a +35 °C
Intervallo pH consentito	6.8 – 8.5
Caratteristiche di sicurezza	Protezione termica, autotest EFC (rilevamento funzionamento a secco/blocco), richiesto interruttore differenziale (30 mA)
Accessori inclusi	Prolunga telescopica, ugelli, pezzo di transizione con filtro a rete fine, regolatore di flusso, giunto sferico, adattatore per tubo flessibile scalettato
Parti soggette a usura	Girante (contiene magnete potente)
Manutenzione	Pulire almeno due volte l'anno; utilizzare OASE PumpClean per il calcare
Conservazione invernale	Rimuovere e conservare immerso in ambiente al riparo dal gelo

Domande frequenti - Aquarius Fountain Set Eco 9500 OASE

Come installo il set per fontane Aquarius Fountain Set Eco 9500?

Posizionare la pompa orizzontalmente su un terreno solido e privo di fango nello stagno, assicurandosi che sia completamente sommersa. Montare la prolunga telescopica, l'ugello e il regolatore di flusso come da manuale. Collegare il tubo flessibile se necessario. Per i passaggi dettagliati, fare riferimento alla sezione Installazione e collegamento.

Cosa devo fare se la pompa non si avvia?

Controllare la tensione di rete e le linee di alimentazione. Assicurarsi che l'alloggiamento del filtro non sia ostruito. Se la girante è bloccata, scollegare l'alimentazione e rimuovere l'ostacolo. La pompa potrebbe anche spegnersi a causa della protezione termica; lasciarla raffreddare prima di riavviarla.

Come pulisco la pompa?

Scollegare la spina di alimentazione. Svitare il pezzo di transizione, rimuovere le viti per aprire l'alloggiamento del filtro, estrarre la pompa e rimuovere le viti del corpo pompa. Estrarre la girante (resistenza magnetica). Pulire tutte le parti con acqua chiara e una spazzola morbida. Per il calcare, utilizzare OASE PumpClean o un detergente domestico senza aceto. Rimontare in ordine inverso.

Posso usare questa pompa in uno stagno balneabile?

No, non utilizzare mai l'unità in uno stagno balneabile. Gravi lesioni o morte possono verificarsi a causa dell'elettrificazione dell'acqua da componenti elettrici difettosi. È destinato solo a stagni da giardino, fontane ornamentali e corsi d'acqua.

Come funziona il controllo della funzione ambientale (EFC)?

La pompa esegue automaticamente un autotest all'avvio e ogni 20–40 minuti. Rileva il funzionamento a secco, il blocco o l'immersione. Se a secco o bloccata, si spegne dopo 60–120 secondi. Per resettare, scollegare l'alimentazione, allagare la pompa o rimuovere l'ostacolo, quindi riavviare.

Qual è la temperatura massima dell'acqua consentita?

La temperatura massima dell'acqua è +35 °C. Se superata, la pompa si spegne tramite protezione termica e si riavvia automaticamente dopo il raffreddamento.

Come conservo la pompa per l'inverno?

Pulire accuratamente l'unità, controllare eventuali danni e conservare la pompa immersa in un ambiente al riparo dal gelo. Proteggere le connessioni delle spine aperte da umidità e sporco. La pompa non è antigelo e deve essere rimossa se sono previste temperature di congelamento.

Posso usare un dimmer per controllare la velocità della pompa?

No, non collegare l'unità a un'alimentazione dimmerabile. La pompa contiene componenti elettrici sensibili che verrebbero distrutti da un dimmer. Utilizzare il regolatore di flusso integrato per regolare la portata.

Quali sono i parametri di qualità dell'acqua consentiti?

Qualità dell'acqua consentita: pH 6.8–8.5, durezza 8–15 °dH, cloro libero <0.3 mg/l, cloruro <250 mg/l, contenuto di sale <0.4%, residuo secco totale <50 mg/l. Utilizzare solo acqua dolce di stagno; non utilizzare sostanze chimiche o altri liquidi.

Cosa significa il magnete nella pompa per gli utenti di pacemaker?

La girante contiene un magnete potente che può influenzare pacemaker o ICD. Mantenere una distanza di almeno 0,2 m tra l'impianto e il magnete. L'unità è contrassegnata con un simbolo di avvertenza per le persone con pacemaker.

MANUALE UTENTE Aquarius Fountain Set Eco 9500 OASE

▶ Scollegare dalla tensione elettrica tutti gli apparecchi prima di immergere le mani nell'acqua. In caso contrario sussiste il pericolo di morte o di gravi lesioni per folgorazione.
▶ Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte, se sono supervisionate o se sono state istruite sull'uso sicuro dell'apparecchio e che sono in grado di comprendere i pericoli che ne possono derivare. Ai bambini è vietato giocare con l'apparecchio. La pulizia e la manutenzione utente non devono essere effettuate da bambini senza opportuna supervisione.

Avvertenze di sicurezza

Allacciamento elettrico

• Per l'installazione elettrica all'aperto si applicano disposizioni speciali. L'installazione elettrica deve essere eseguita da un elettricista specializzato.
• L'elettricista è qualificato in base a formazione tecnica, conoscenze ed esperienza ed è autorizzato a eseguire installazioni elettriche nelle aree esterne. Egli è in grado di riconoscere i possibili pericoli e rispettare le norme, le disposizioni e i regolamenti regionali e nazionali.
  — Rivolgersi a un elettricista specializzato in caso di domande e problemi.
• Eseguire l'allacciamento solo se i dati elettrici dell'apparecchio e dell'alimentazione elettrica coincidono.
• Collegare l'apparecchio solo a una presa installata secondo le norme.
• L'apparecchio deve essere protetto con un interruttore di sicurezza per correnti di guasto (RCD) con una corrente di guasto nominale di max. 30 mA.
• I cavi di prolungamento e distributori di corrente (ad es. prese multiple) devono essere adatti per l'impiego all'aperto (protetti contro gli spruzzi d'acqua).
• Proteggere spine e prese aperte contro l'umidità.

Funzionamento sicuro

• Usate l'apparecchio solo se non ci sono persone in acqua.
• L'unità rotante all'interno dell'apparecchio contiene un magnete con un forte campo magnetico, che può condizionare pacemaker o defibrillatori impiantati (ICD). Osservare una distanza di almeno 0,2 m tra impianto e magnete.
• Non utilizzare l'apparecchio se i cavi elettrici o l'alloggiamento sono danneggiati.
• Smaltire l'apparecchio se la linea di collegamento alla rete è danneggiata. La linea di collegamento alla rete non può venire sostituita.
• Non trasportare o trascinare l'apparecchio afferrando il cavo di alimentazione.
• Posare i cavi al riparo da danni e in maniera tale che nessuno possa inciamparvi.
• Non apportate mai modifiche tecniche all'apparecchio.
• Eseguire sull'apparecchio solo le operazioni descritte nelle presenti istruzioni.
• Utilizzare solo solo parti di ricambio e accessori originali.
• In caso di problemi rivolgersi all'assistenza clienti autorizzata o all'azienda OASE.

Impiego ammesso

Utilizzare il prodotto descritto nelle presenti istruzioni esclusivamente come segue:

• Per il pompaggio di normale acqua di laghetto per fontane a zampillo e fontane.
• Rispettando i dati tecnici. (→ Dati dell'apparecchio)
• Funzionamento in conformità ai valori ammissibili dell'acqua. (→ Valori dell'acqua ammessi)

Per l'apparecchio valgono le seguenti restrizioni:

• Non utilizzarlo in laghetti destinati al nuoto.
- Non utilizzare l'apparecchio con liquidi diversi dall'acqua.
• Non utilizzarlo mai senza flusso d'acqua.
• Non utilizzarlo per scopi commerciali o industriali.
- Non utilizzarlo unitamente a prodotti chimici, generi alimentari, sostanze facilmente infiammabili o esplosive.
- Non allacciare all'impianto di acqua a uso domestico.

Descrizione del prodotto

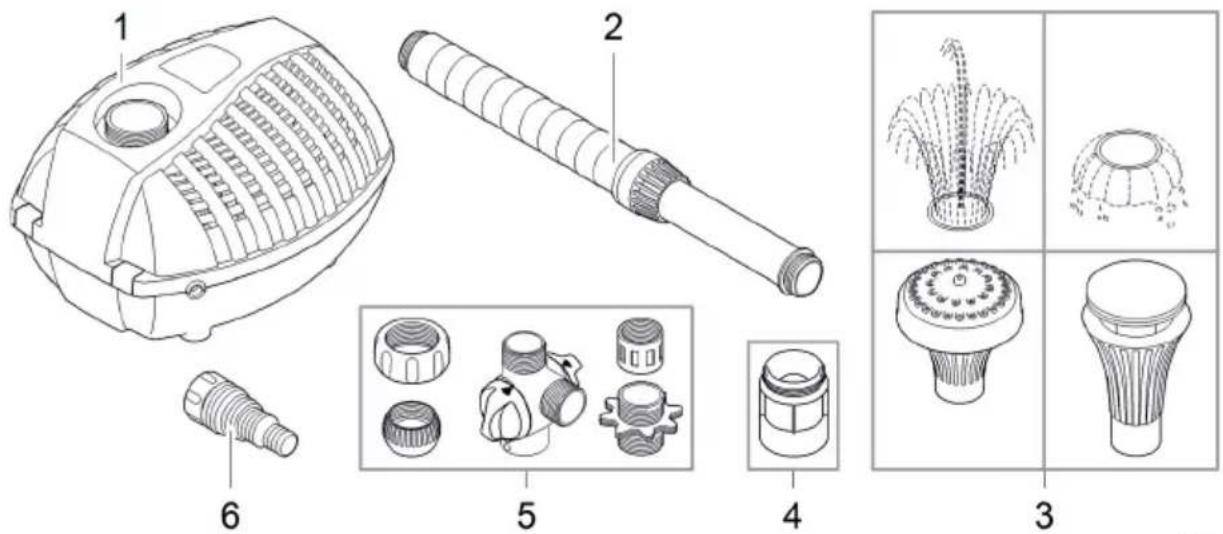

Prospetto

Aquarius Fountain Set Eco 5500, 7500, 9500

1	Pompa per giochi d'acqua
2	Prolunga telescopica
3	Ugelli
4	Riduttore con setaccio a microfiltro
5	Regolatore di flusso, giunto sferico con ghiera, riduttore, manicotto, raccordo doppio
6	Boccola a gradini per tubo flessibile

Caratteristiche

Aquarius Fountain Set Eco 5500, 7500, 9500 è una pompa per laghetti da giardino, fontane e corsi di ruscello.

• Controllo della temperatura tramite termostato incorporato.
• Prolunga telescopica orientabile con diversi ugelli.
• Seconda uscita a regolazione separata.

Simboli sull'apparecchio

L'apparecchio è a tenuta di polvere e d'acqua fino a 2 m.

In caso di gelo rimuovere il prodotto.

Pericolo per persone portatrici di pace-maker Questo apparecchio contiene un potente magnete.

Non smaltire questoapparecchio gettandolo nei rifiuti domestici.

Leggere le istruzioni d'uso

Installazione e allacciamento

Montare l'apparecchio

Procedere nel modo seguente:

1. Assemblare il manicotto, il regolatore di flusso, il raccordo doppio, la ghiera, il giunto sferico e il riduttore e avvitarli sull'uscita della pompa.
2. Avvitare la prolunga telescopica con l'ugello desiderato sul regolatore di flusso.
3. Avvitare la boccola a gradini sul regolatore di flusso se si deve alimentare un corso di ruscello.
4. Orientare la prolunga telescopica e stringere a fondo la ghiera nel giunto sferico.

Pericolo di morte o gravi lesioni in caso di funzionamento dell'apparecchio in un laghetto natatorio. Parti elettriche difettose mettono l'acqua sotto tensione elettrica pericolosa.

▶ Far funzionare l'apparecchio solo se non ci sono persone in acqua.

NOTA

Se si trasporta acqua molto fangosa, l'unità rotante della pompa può eventualmente usurarsi anzitempo, quindi va sostituita anticipatamente.

▶ Pulire accuratamente il laghetto o la vasca prima di installare la pompa.
▶ Installare la pompa in posizione rialzata rispetto al fondo. In questo modo si riduce l'aspirazione di acqua fangosa.

Procedere nel modo seguente:

- Installare in posizione orizzontale l'apparecchio nel laghetto su un fondo stabile e senza fango in modo che sia completamente coperto d'acqua.

Pericolo di lesioni dovuto a un avviamento imprevisto. Le funzioni di monitoraggio interne dell'apparecchio lo possono spegnere e riaccendere automaticamente.

▶ Staccare la spina elettrica prima di intervenire sull'apparecchio.

NOTA

L'apparecchio viene danneggiato irreparabilmente se viene utilizzato con un dimmer. Nell'apparecchio sono incorporati componenti elettrici sensibili.

▶ Non collegare l'apparecchio ad una alimentazione elettrica regolabile.

Avviamento / Spegnimento

- Avviamento: Inserire la spina elettrica nella presa. - L'apparecchio si avvia immediatamente.

- Spegnimento: Sfilare la spina elettrica dalla presa.

Al momento della messa in esercizio e poi ogni 20 ... 40 minuti durante l'esercizio la pompa esegue automaticamente un autotest preprogrammato (Environmental Function Control (EFC)). La pompa rileva immediatamente il funzionamento a secco/bloccaggio o lo stato di immersione. La pompa si spegne automaticamente dopo circa 60-120 secondi in caso di funzionamento a secco o bloccaggio. In caso di anomalia staccare l'alimentazione di corrente e "riempire completamente la pompa la pompa" ovvero eliminare l'ostacolo. Poi l'apparecchio può essere riavviato.

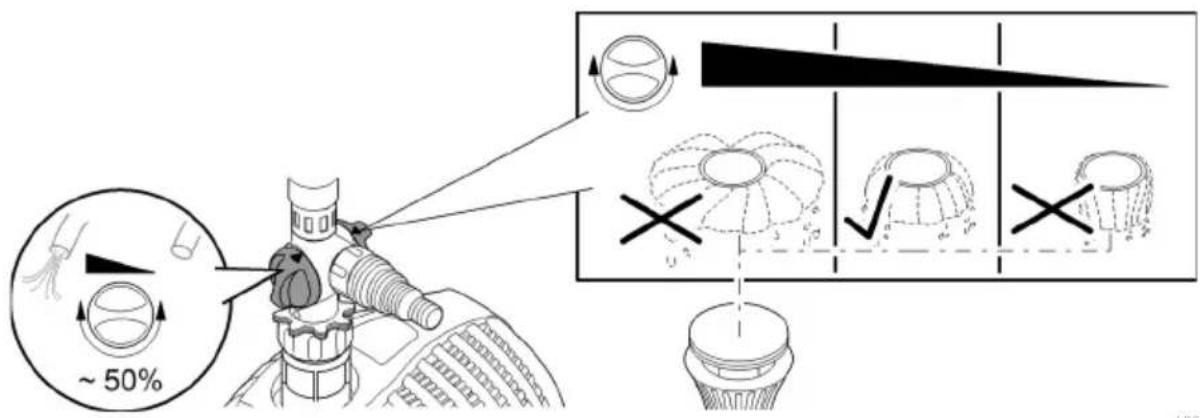

Regolare la portata

Regolare l'immagine d'acqua e la portata:

• Girare il regolatore di flusso finché l'ugello non rappresenta l'immagine d'acqua desiderata.
• Girare il regolatore di flusso finché non si raggiunge la portata desiderata per il corso di ru-scello.

ARS0022

Pulizia e manutenzione

ATTENZIONE

Pericolo di lesioni dovuto a un avviamento imprevisto. Le funzioni di monitoraggio interne dell'apparecchio lo possono spegnere e riaccendere automaticamente.

▶ Staccare la spina elettrica prima di intervenire sull'apparecchio.

NOTA

Non utilizzare detergenti aggressivi o soluzioni chimiche. Questi agenti possono danneggiare l'alloggiamento, compromettere la funzionalità dell'apparecchio e sono dannosi per animali, piante e ambiente.

▶ Pulire l'apparecchio possibilmente con acqua limpida e una spazzola morbida o una spugna; per lo sporco più difficile ricorrere al detergente consigliato.

Pulizia dell'apparecchio

i Pulire l'apparecchio quando necessario, ma almeno 2 volte all'anno. — Pulire soprattutto l'unità rotante e il corpo della pompa.

• Detergenti consigliati per calcificazioni resistenti:
• Detergente PumpClean OASE.
• Detergente per uso domestico senza aceto e cloro.
• Una volta puliti tutti i componenti, risciacquare accuratamente con acqua limpida.

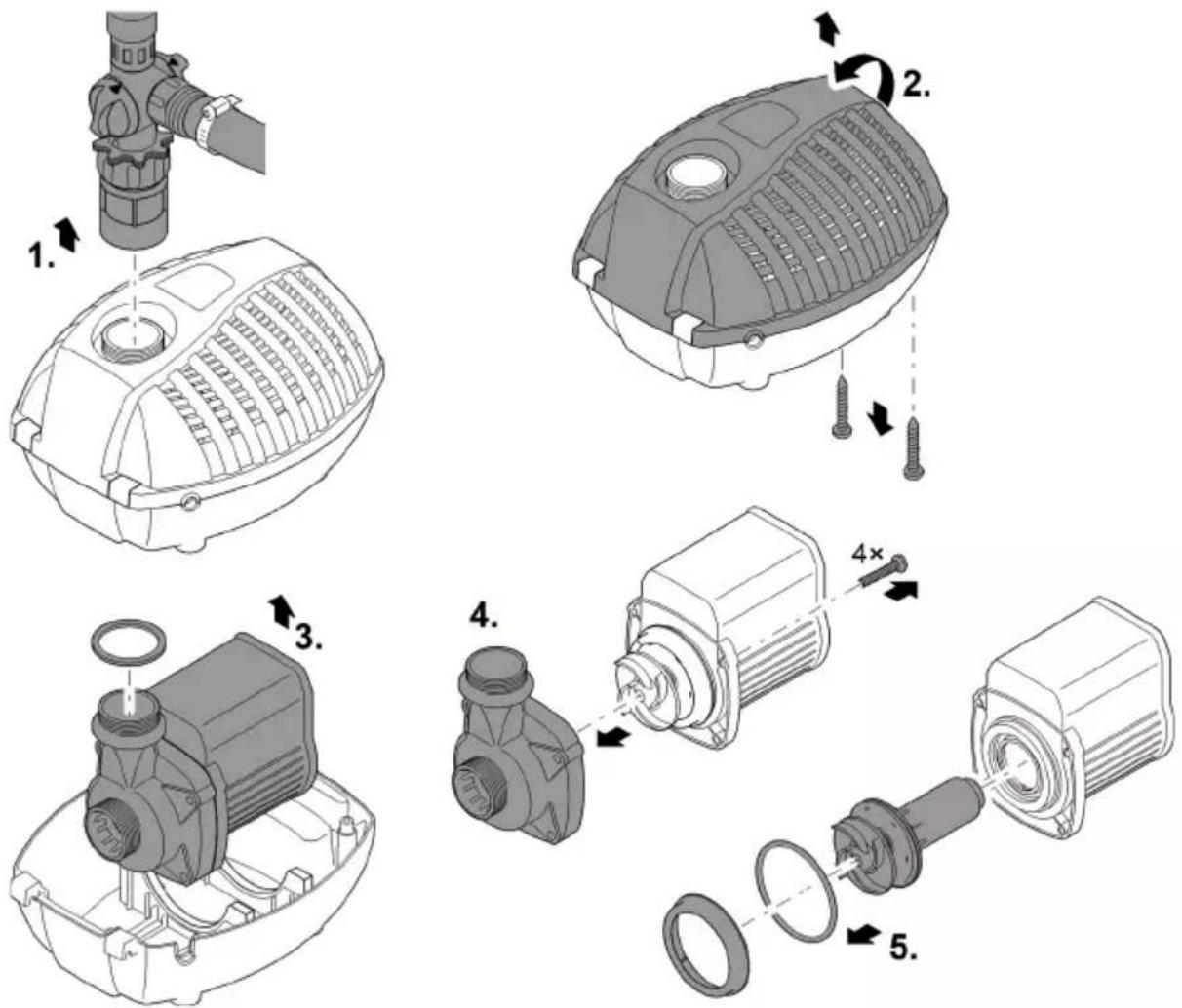

Pulire pompa

Procedere nel modo seguente:

1. Svitare il riduttore.
2. Rimuovere le due viti e aprire la scatola del filtro.
3. Togliere la pompa.
4. Rimuovere le viti della scatola della pompa e togliere quest'ultima.
5. Estrarre l'unità rotante (resistenza magnetica).
6. Pulire tutti i componenti.

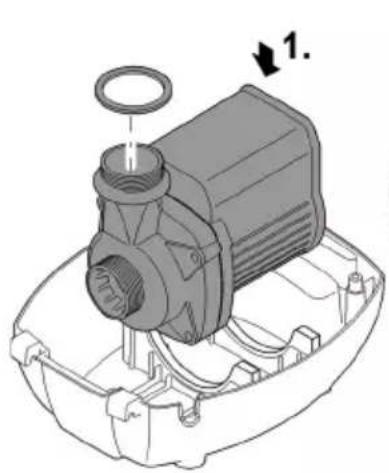

Montare l'apparecchio

Procedere nel modo seguente:

1. Mettere la pompa nella tazza del filtro.
2. Condurre la tubazione di allacciamento attraverso l'apertura per i cavi nella scatola del filtro.
3. Posizionare il coperchio del filtro, avvitare le due viti e poi stringere a fondo.
4. Avvitare il riduttore con guarnizione piatta.

Immagazzinaggio/Invernaggio

L'apparecchio non è a prova di gelo e quindi deve essere smontato e immagazzinato se si pre- vede l'arrivo del gelo.

Immagazzinare correttamente l'apparecchio procedendo nel modo seguente:

• Pulire accuratamente l'apparecchio.
- Controllare se l'apparecchio presenta danni e sostituire le parti eventualmente danneggiate.
- Conservare la pompa in posizione immersa e al riparo dal gelo.
- Proteggere i collegamenti elettrici aperti contro l'umidità e lo sporco.

Eliminazione di anomalie

Anomalia	Causa	Intervento
La pompa non si avvia	Manca la tensione di rete	Controllare la tensione di reteControllare le linee di alimentazione
La pompa non trasporta	Scatola del filtro intasata	Pulire le tazze dei filtri
	Acqua molto sporca	Pulire la pompa. Dopo il raffreddamento del motore la pompa si riavvia automaticamente
	L'unità rotante è bloccata	Staccare la spina elettrica e togliere l'ostacolo. Poi riavviare la pompa
Altezza della fontana insufficiente o irregolare	Filtro/vaglio sporco o intasato	Pulire filtro/vaglio
	Regolatore principale di corrente aperto in modo insufficiente	Regolare il regolatore principale di corrente
	Ugello intasato	Pulire ugello/vaglio
	Unità rotante sporca	Pulire
	Tubo flessibile intasato o difettoso	Pulire / sostituire tubo flessibile
	Tubi di mandata piegati	Controllare la conduttura di alimentazione, event. sostituirla
	Perdite troppo evidenti nella conduttura di alimentazione	Ridurre la lunghezza del tubo flessibile al minimo necessario
	Rotore usurato	Sostituire il rotore
La pompa si arresta dopo un breve tempo di funzionamento.	Acqua molto sporca	Pulire la pompa. Dopo il raffreddamento del motore la pompa si riavvia automaticamente
	Temperatura dell'acqua troppo elevata	La temperatura max. dell'acqua non deve superare +35°C. Dopo il raffreddamento del motore la pompa si riavvia automaticamente
	L'unità rotante è bloccata	Staccare la spina elettrica e togliere l'ostacolo. Poi riavviare la pompa
	La pompa funziona a secco	Staccare la spina elettrica e inondare la pompa. In caso di funzionamento nel laghetto, immergere completamente l'apparecchio. Poi riavviare la pompa

Dati tecnici
Dati dell'apparecchio

Aquarius Fountain Set Eco			5500	7500	9500
Tensione di attacco		CA V	220 ... 240	220 ... 240	220 ... 240
Frequenza di rete		Hz	50	50	50
Potenza assorbita		W	70	85	125
Grado di protezione			IP 68	IP 68	IP 68
Portata max.		l/h	5500	7500	9500
Colonna d'acqua max.		m	3,8	4,0	5,2
Max. profondità d'immersione pompa		m	2	2	2
Attacco lato di mandata			G 112	G 112	G 112
Attacco lato di aspirazione			G 112	G 112	G 112
Attacco per tubo flessibile		mm	19, 25, 32, 38	13/19/25	13/19/25
Prolunga telescopica per ugello		mm	300 ... 520	300 ... 520	300 ... 520
Superficie di ingresso del filtro		cm ^2	400	400	400
Lunghezza cavo di rete		m	10	10	10
Dimensioni	lunghezza	mm	290	290	290
	Larghezza	mm	230	230	230
	altezza	mm	180	180	180
Peso		kg	5,0	5,0	5,9

Valori dell'acqua ammessi
Acqua pulita, acqua laghetto

Valore pH		6.8 ... 8.5
Durezza	°dH	8 ... 15
Cloro libero	mg/l	<0,3
Contenuto di cloruro	mg/l	<250
Contenuto di sale	%	<0,4
Residuo secco complessivo	mg/l	<50
Temperatura	°C	+4 ... +35

Pezzi soggetti a usura

- Unità rotante

Smaltimento

NOTA

Non smaltire questo apparecchio gettandolo nei rifiuti domestici!

▶ Smaltire l'apparecchio solo attraverso l'apposito sistema di ritiro.
In caso di domande rivolgersi all'azienda locale di smaltimento dei rifiuti. Qui si possono rice-vere informazioni sul corretto smaltimento dell'apparecchio.
▶ Dopo l'utilizzo rendere inutilizzabile l'apparecchio tagliando i cavi.
