PRESENTASJON 1 Kjære kunde, Aller først vil vi takke for at du har valgt et av våre produkter. Vi håper at du blir fornøyd med denne mas- kinen, og at den svarer til dine forventninger. Denne instruksjonsboken har blitt laget for at du skal gjøre deg kjent med vår maskin, og bruke den under sikre og eektive forhold. Instruksjonsboken er en del av maskinen. Ha den alltid tilgjengelig som oppslagsverk til enhver tid, og la den følge med maskinen dersom den blir solgt videre eller lånt bort til andre. Denne nye maskinen er blitt utviklet og konstruert i henhold til de gjeldende normer. Den er sikker og pålitelig dersom den brukes i full respekt for instruksjonene som nnes i denne bruksanvisningen (forutsett bruk). Enhver annen bruk, eller manglende overholdelse av de angitte sikkerhetsreglene for bruk, vedlikehold og reparasjon, er å betrakte som “uriktig bruk”, og medfører bortfall av garantien og av fabrikantens ansvar. Byrder som følger av skader eller kvestelser på egen person eller tredjeperson, tilfatter dersom brukeren. Vårt produkt forbedres stadig, og informasjonene i denne instruksjonsboken vil derfor bli endret uten forvarsel eller krav om oppdatering. Karakteristikkene som gjelder sikkerhet og funksjon vil hele tiden forbli uforandret. Kontakt din forhandler i tvilstilfeller. Lykke til! INNHOLD

1. Identikasjon av maskinen og komponentenei .............................. 2

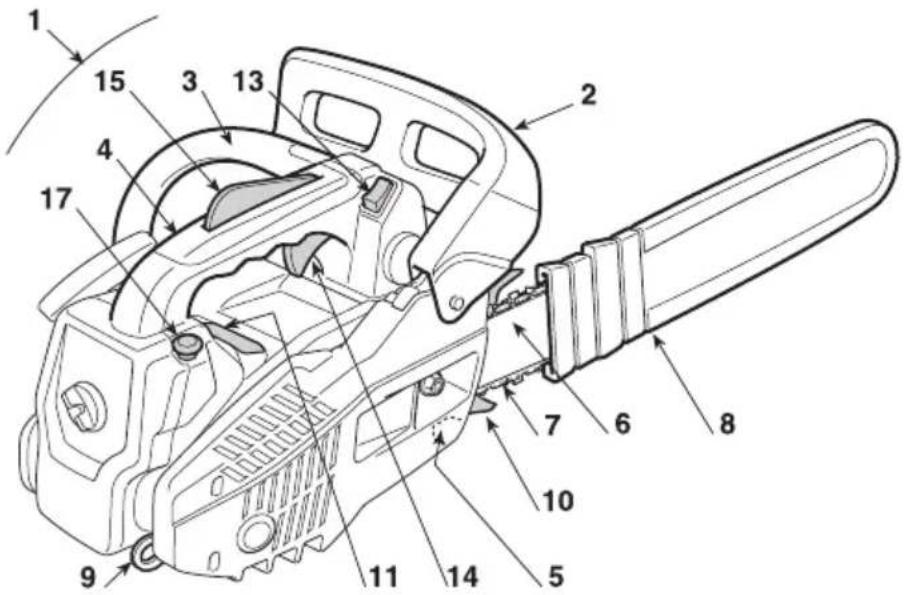

5. Tapp til blokkering av kjedet

13. Bryter for stans av motoren

22. Lokk til kjedeoljetanken

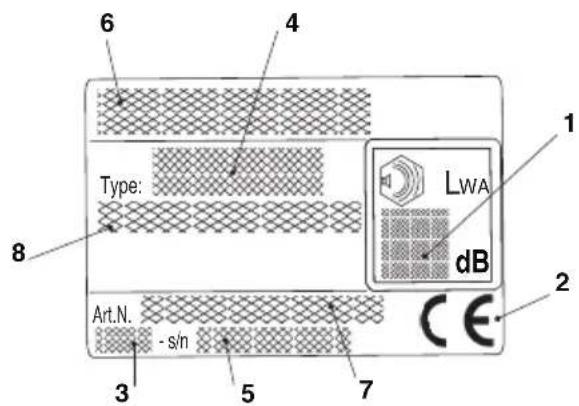

3. Produksjonsmåned / år

6. Produsentens navn og adresse

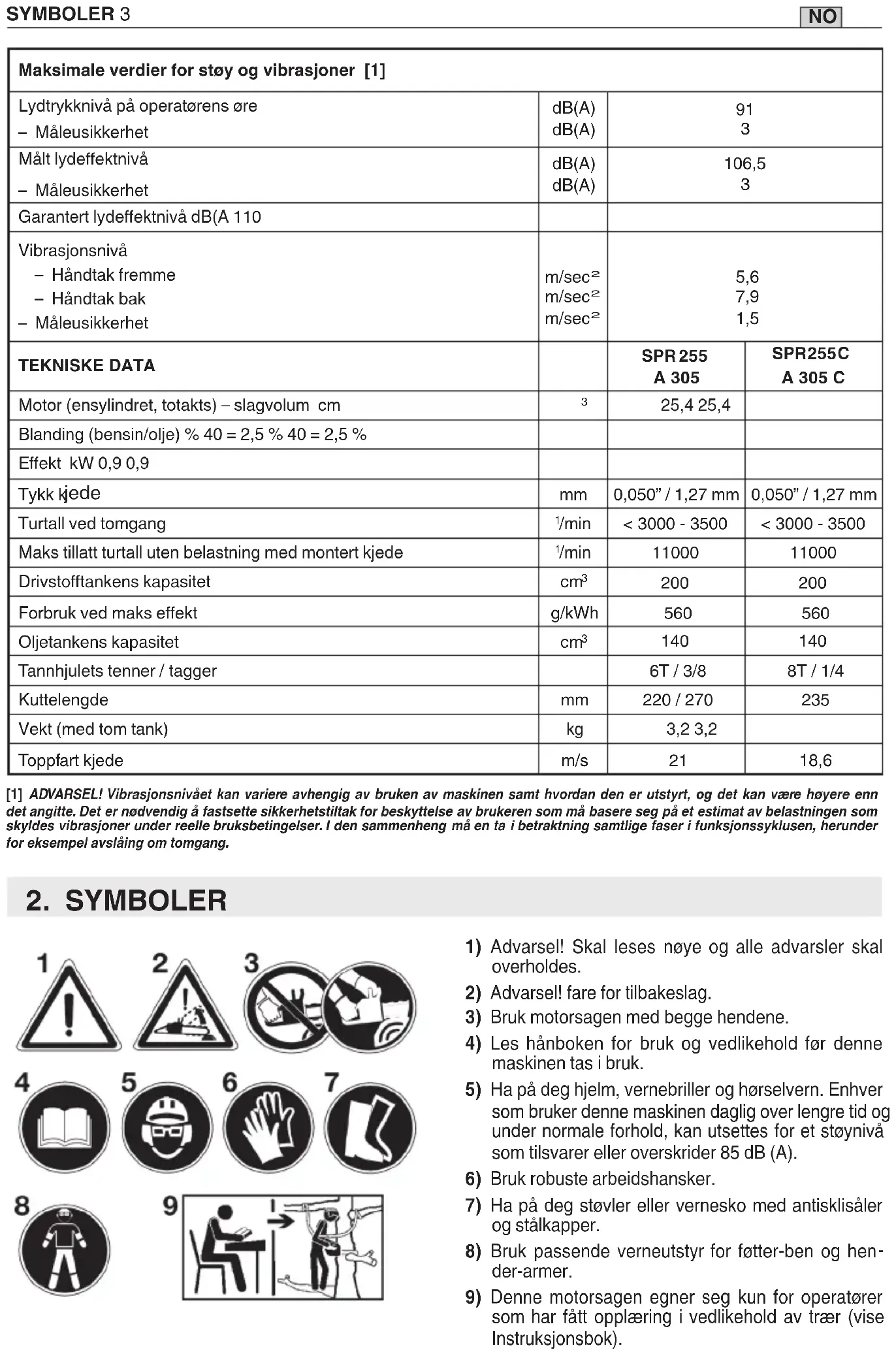

LNO SYMBOLER 3 Maksimale verdier for støy og vibrasjoner [1] Lydtrykknivå på operatørens øre – Måleusikkerhet dB(A) dB(A)

Garantert lydeektnivå dB(A 110 Vibrasjonsnivå – Håndtak fremme – Håndtak bak – Måleusikkerhet m/sec

Tannhjulets tenner / tagger 6T / 3/8 8T / 1/4 Kuttelengde mm 220 / 270 235 Vekt (med tom tank) kg 3,2 3,2 Toppfart kjede m/s 21 18,6 [1] ADVARSEL! Vibrasjonsnivået kan variere avhengig av bruken av maskinen samt hvordan den er utstyrt, og det kan være høyere enn det angitte. Det er nødvendig å fastsette sikkerhetstiltak for beskyttelse av brukeren som må basere seg på et estimat av belastningen som skyldes vi bra sjoner under reelle bruksbetingelser. I den sammenheng må en ta i betraktning samtlige faser i funksjonssyklusen, herunder for eksempel avslåing om tomgang.

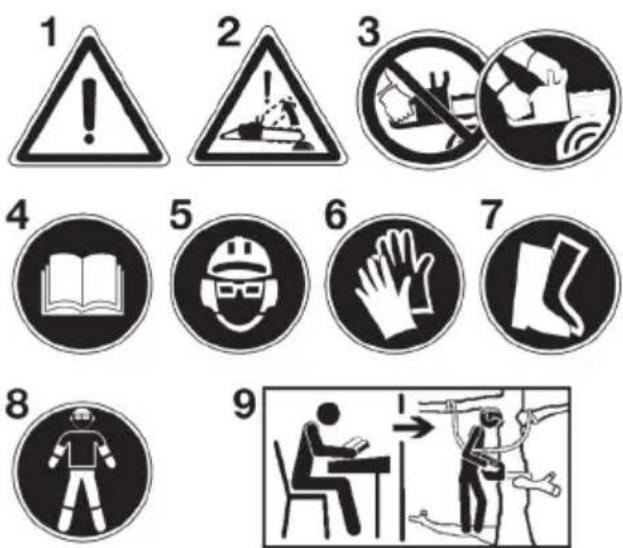

1) Advarsel! Skal leses nøye og alle advarsler skal

4) Les hånboken for bruk og vedlikehold før denne

maskinen tas i bruk.

5) Ha på deg hjelm, vernebriller og hørselvern. Enhver

som bruker denne maskinen daglig over lengre tid og under normale forhold, kan utsettes for et støynivå som tilsvarer eller overskrider 85 dB (A).

8) Bruk passende verneutstyr for føtter-ben og hen

9) Denne motorsagen egner seg kun for operatører

som har fått opplæring i vedlikehold av trær (vise Instruksjonsbok).NO

FORUTSETT BRUK/UFORUTSETT BRUK

Denne motorsagen har blitt designet for å kunne brukes kun av kvaliserte operatører til saging av høye tretopper, busker, stammer eller trebjelker, hvis diameter avhenger av lengden på sverdet. Den kan kun brukes for å sage i treverk. Enhver annen form for bruk anses som uforutsett. DESSUTEN, KAN DEN KUN BRUKES FOR TREPLEIE UTFØRT AV KVALIFI- SERTE OG PROFESJONELLE OPERATØRER. Under arbeidet med motorsagen skal operatøren sørge for eget verneutstyr iht. håndbokens indikasjoner og symbolene som nnes på motorsagen. Sikkerhetsforskriftene og bruks- og vedlikeholdsveiledningen i håndboken er også en del av in- struksjonene. Den som arbeider med motorsagen eller tar seg av vedlikeholdet av den skal kjenne til innholdet i håndboken. Det er kun mulig å bruke originale reservedeler eller deler som er godkjent av produsenten (sverd, kjede, tennplugg) og sverd/kjedekombinasjoner som er autorisert og indikert i håndboken. Brukeren, og ikke produsenten, er ansvarlig for enhver ulykke som skyldes uforutsett bruk og/eller uautoriserte endringer av motorsagen. Motorsagen kan kun brukes ute. Resterende farer Selv om motorsagen brukes iht. indikasjonene, nnes det alltid noen resterende farer som ikke lar seg fjerne. Avhengig av motorsagtypen og dens oppbygning nnes følgende poten- sielle farer: – Kontakt med kjedets skjærtenner (fare for kutt). – Tilgang til det roterende kjedet (fare for kutt). – Brå og uforutsett bevegelse av sverdet (fare for kutt). – Kjedets deler kan løsne (kutt/fare for skader). – Deler kan løsne fra stykket som er under bearbeiding. – Inhalering av partikler fra stykket, utslipp fra bensinmotoren 4 SYMBOLER / SIKKERHETSBESTEMMELSER

12) Tank til kjedeolje

• Ved å ytte bryteren til posisjon «O» stanser motoren øyeblikkelig

av forgasseren L = regulering av blan- ding for lav has- tighet H = regulering av blan- ding for høy has- tighet

regulering av tomgang

• Hvis du snur stan- gen med et skrujern, og følger pilen mot «MAX»-posisjonen, vil det renne mer olje ned i kjeden;

1) Les nøye gjennom instruksjonene. Gjør deg kjent med

betjeningskontrollene og riktig bruk av maskinen. Lær deg å stoppe motoren hurtig.

2) La aldri barn eller andre som ikke kjenner til disse bestem-

melsene bruke maskinen. Lokale bestemmelser kan angi en tillatt minstealder for bruk.

3) Maskinen må ikke brukes av mer enn én person

4) Bruk aldri maskinen:

– i nærheten av personer, spesielt barn eller dyr; – hvis brukeren er trett eller ikke føler seg vel, eller har tatt inn medisiner, narkotika, alkohol eller andre substanser som nedsetter vedkommendes reekser eller oppmerksomhet; – hvis brukeren ikke er i stand til å holde maskinen fast med begge hender og/eller ikke forbli i stabil likevekt på bena under arbeidet.

5) Ikke glem at det er brukeren som er ansvarlig for uforutsette

ulykker som går ut over andre personer og deres eiendeler.

ikke kan skape noen vanskeligheter for brukeren. – Bruk tettsittende, beskyttende klær utstyrt med beskyttelser mot kutt. – Ta på hjelm, hansker, beskyttelsesbriller, støvmaske og ver- nesko med antiglisåle. – Bruk øreklokker for å beskytte hørselen. – Ta ikke på skjerf, frakk, halskjeder eller noen form for om- fangsrike eller hengende tilbehør som kan henge seg opp i maskinen eller i gjenstander eller materialer som benner seg på stedet der det arbeides. – Samle opp langt hår på en passende måte.

2) ADVARSEL: FARE! Bensin er lett antennelig.

– oppbevar bensinen i en bensinkanne som er godkjent til slik bruk; – ikke røyk når du håndterer drivstoet; – åpne bensinlokket forsiktig, slik at det indre trykket gradvis kan slippes ut; – drivsto skal kun fylles utendørs og ved hjelp av en trakt; – fyll på før motoren startes; ikke fyll på drivsto eller fjern tanklokket når motoren er i gang eller er varm; – ikke start motoren dersom det lekker ut bensin. Unngå å skape brannfare ved å fjerne maskinen fra det området hvor lekkasje har funnet sted, helt til drivstoet er dunstet bort og bensingassene har løst seg opp; – tørk umiddelbart opp ethvert spor av bensin som søles på maskinen eller på bakken; – ikke start opp maskinen på det stedet hvor påfyll av drivsto fant sted; – unngå at drivstoet kommer i kontakt med klær ne, og skift i motsatt fall klær før motoren star tes opp; – sett alltid lokkene på tanken og bensinkannen tilbake på plass med en gang, og kontroller at lokkene er tette og skikkelig satt på plass.

troller spesielt følgende: – gasspaken og sikkerhetsspaken må kunne beveges fritt og utvungent, og idet de slippes må de hurtig og automatisk vende tilbake til nøytral posisjon; – gasspaken må forbli blokkert med mindre sikkerhetsspaken trykkes inn; – bryteren til stans av motoren må lett kunne yttes fra en posisjon til den andre; – strømledningene, og i særdeleshet tennpluggledningen, må være hele for å unngå at det dannes gnister, og hetten må være korrekt mon tert på tennpluggen; – maskinens håndtak og beskyttelser må være rene og tørre, og sitte godt fast til maskinen; – kjedebremsen må fungere perfekt og med største eek- tivitet; – sverdet og kjedet må være montert riktig; – kjedet må være riktig strammet.

5) Før arbeidet starter, forviss deg om at alle be skyt telsene

3) Innta en stillestående og stabil posisjon ved arbeid

på bakken: – unngå så langt det er mulig å arbeide på vått el ler glatt un- derlag, og uansett ikke i altfor bratt eller kupert terreng, som ikke garanterer brukerens stabilitet under arbeidet; – unngå bruk av ustabile trapper og plattformer; – ikke arbeid med maskinen over skulderhøyde; – løp aldri, men gå rolig og vær oppmerksom på terrengets uregelmessigheter og nærværet av eventuelle hindre. – unngå å arbeide alene eller langt fra folk, slik at det er lettere å be om hjelp i tilfelle det sulle skje en ulykke.

4) Start opp motoren mens du holder maskinen godt fast:

– start opp motoren minst 3 meter fra det stedet hvor påfyll av drivsto fant sted; – se etter at det ikke benner seg andre personer innenfor maskinens aksjonsradius; – ikke rett lydpotten, og dermed avgassene, mot brennbare materialer; – vær oppmerksom på muligheten for at det spruter materiale på grunn av kjedets bevegelse, spesielt idet kjedet møter hindringer eller fremmedlegemer.

5) Motorinnstillingene må ikke endres. La ikke motoren

få for høyt turtall.

6) Ikke utsett maskinen for overdrevne belastninger, og bruk

aldri en liten maskin til å utføre tunge arbeider; bruk av en egnet maskin reduserer risikoene og forbedrer kvaliteten på arbeidet.

7) Kontroller at maskinen ikke beveger kjedet på tom gang,

og at motoren hurtig vender tilbake til tom gangsdrift etter at gassen er blitt trykket inn og sluppet.

8) Vær forsiktig så du ikke rammer fremmedlegemer med

sverdet, og se opp for materiale som kan fyke av gårde på grunn av kjedets bevegelse.

– hver gang maskinen står uten tilsyn. – før du fyller på bensin.

10) Stopp motoren og ta ut tennpluggkabelen:

– Før kontroll, rengjøring eller arbeid på maskinen; – etter å ha slått mot et fremmedlegeme. Kon trol ler eventuelle skader, og reparer maskinen, om nødvendig, før den tas i bruk igjen. – hvis maskinen begynner å vibrere unormalt (Let straks etter årsaken til vibrasjonene, og sørg for nødvendig kontroll ved et spesialverksted). – når maskinen ikke blir brukt.

11) Unngå å bli utsatt for støv og sagis som utvikles av kje-

SIKKERHETSBESTEMMELSER 5 NO1) Hold muttere og skruer godt tildratt, slik at maskinen alltid er i god operativ stand. Et regelmessig vedlikehold er viktig for sikkerheten og for å opprettholde prestasjonsnivået.

2) Maskinen må ikke oppbevares med bensin i tanken i et rom

hvor bensingassene kan nås av åpen ild, gnister eller utsettes for kraftige varmekilder.

3) La motoren få tid til avkjøling før lagring i lukket rom.

4) For å redusere brannfaren skal motoren, lyddemperen og

området rundt bensintanken holdes fri for sagis, grenrester, løv og overødig fett. Et ter lat ikke beholdere med materiale fra klippingen innendørs.

5) Må tanken tømmes, skal det skje utendørs, og med kald

6) Ta på arbeidshansker ved ethvert inngrep på skjæ-

7) Se til at kjedet er slipt. Samtlige operasjoner som vedrø-

rer kjedet og sverdet er arbeider som kre ver spesiell kompe- tanse utover bruk av be stemt utstyr for å kunne utføres etter alle kunstens regler; av sikkerhetsgrunner er det derfor en fordel å kontakte forhandleren din.

8) For sikkerhets skyld må ikke maskinen brukes der-

som noen av delene er utslitte eller skadet. Skadede deler må byttes ut, aldri repareres. Bruk originale reser- vedeler. Deler med an nen kvalitet kan skade maskinen og redusere sik kerheten.

9) Innen du setter maskinen på plass, forviss deg om at du har

fjernet nøkler og redskaper brukt til vedlikeholdet.

10) Sett maskinen på et sted som er utilgjengelig for barn!

E) TRANSPORT OG FLYTTING

1) Hver gang maskinen skal yttes eller transporteres, gjør

følgende: – slå av motoren, vent til kjedet stanser, og kople fra tenn- pluggens hette; – sett på beskyttelsen som dekker sverdet; – grip fatt i maskinen, bare i håndtakene, og rett sverdet bak- over i forhold til bevegelsesretningen.

2) Når man transporterer maskinen med et kjøretøy, må den

plasseres på en slik måte at den ikke utgjør noen fare, og festes ordentlig for å unngå at den velter, med skader og driv- stoekkasje som mulig resultat.

• Hold alle deler av kroppen langt unna sagkjedet mens sagen og kjedet er i funksjon. Før kjedesagen startes opp, forviss deg om at sagkjedet ikke er i kontakt med noenting. Et øyeblikks uoppmerksomhet mens man setter kjedesagen i funksjon, kan medføre at klær eller kropps deler blir sittende fast i sagkjedet.

• Når man arbeider med begge hender, skal høyre hånd alltid ha tak i bakre håndgrep og venstre hånd i fremre håndgrep. Man bør aldri la hendene bytte plass når man holder i kjedesagen, da det øker risikoen for ulykker som involverer ens egen person.

• Ta på vernebriller og hørselvern. Det anbefales å bruke annet sikkerhetsutstyr for å beskytte hodet, hendene og føttene. Bruk av egnede, beskyttende klær vil redusere skadene på kroppen som følge av sprut av iser eller kontakt med sagkjedet.

• Når man kutter av en gren som er i spenning, er det nødvendig å være oppmerksom på risikoen for tilba- keslag. Når spenningen i treverkets bre utløses, kan den spente grenen på sin vei tilbake ramme operatøren og/eller slynge kjedesagen slik at man mister kontroll.

• Vis ekstrem forsiktighet ved kutting av busker og kratt. De tynne materialene kan bli sittende fast i sagkjedet, og slynges i din retning og/eller få deg til å miste likevekten.

• Transporter kjedesagen ved hjelp av det fremre hånd- taket når den er avslått, og hold den på avstand fra kroppen. Når kjedesagen transporteres eller legges på plass, må man alltid sette dekselet på sverdet. Ved å holde kjedesagen på korrekt måte, reduseres sannsynlig- heten for kontakt ved et uhell med det bevegelige sagkjedet.

• Hold deg til anvisningene vedrørende smøring, kje- dets spenning og utskiftbare deler. Et kjede uten riktig spenning og smøring kan både bli ødelagt og øke risikoen for tilbakeslag.

• Hold håndtakene tørre, rene og frie for spor etter olje og fett. Fettete og oljete håndtak er glatte, og medfører derfor tap av kontroll.

• Denne maskinens startanordning genererer et elektro- magnetisk felt av beskjeden styrke, men muligheten kan likevel ikke utelukkes for forstyrrelser av funksjonen til aktivt og passivt medisinsk utstyr som bæres av operatøren, med påfølgende mulig alvorlig risiko for vedkommendes helse. Bærere av slikt medisinsk utstyr anbefales derfor å kon- sultere lege eller utstyrsfabrikanten før bruk av maskinen.

G) ÅRSAKER TIL TILBAKESLAG OG SIKKERHETSFOR-

ANSTALTNINGER FOR OPERATØREN: Vær svært forsiktig i situasjoner der det er fare for å skli (våt mark eller snø) og på mark som er skadet eller dekket av ve- getasjon. Vær oppmerksom på skjulte hindringer som avsagde strammer, røtter, steiner, hull og kløfter, for å unngå å snuble. Vær svært forsiktig når du arbeider i hellinger eller på ujevnt terreng. Bruk aldri motorsagen med kun én hånd. Når man kun bruker kun én hånd, blir det vanskeligere å kontrollere tilbakeslaget og å forhindre sverdet eller kjedet i å skli eller støte bortover en grein eller en stamme. Tilbakeslag kan forekomme når sverdets spiss eller ende kom- mer i berøring med en gjenstand, eller når treverket lukker seg og blokkerer sagkjedet i skjæresporet. Kontakt med enden kan i visse tilfeller plutselig avstedkomme en motsatt reaksjon, slik at sverdet skyves oppover og bakover i retning operatøren. Fastklemming av sagkjedet på den øvre delen av sverdet, kan få sagkjedet til å skyves hurtig bakover i retning operatøren. Begge de nevnte reaksjonene kan medføre tap av kontroll over sagen, hvilket kan føre til alvorlige personskader. Man må ikke stole blindt på sagens innebygde sikkerhetsanordninger. For brukeren av en kjedesag lønner det seg å ta en rekke for- holdsregler for å eliminere risikoen for skader og ulykker under kuttearbeidet. Tilbakeslag er et resultat av feil bruk av verktøyet og/eller feilaktige prosedyrer eller betingelser for bruk, hvilket kan unngås ved å følge de egnede forsiktighetsreglene som er angitt i det følgende:

• Hold sagen i ro, med tomlene og ngrene rundt kjede- sagens håndgrep, og hold kroppen og armene i en stil- ling som gjør det mulig å motstå tilbakeslagskreftene. Kreftene fra et tilbakeslag kan kontrolleres av operatøren hvis man er forberedt på den muligheten. Ikke la kjedesagen fyke avgårde

• Ikke strekk armene for langt, og ikke kutt ovenfor skulderhøyde. Det bidrar til å unngå ufrivillig kontakt med enden, og gir bedre kontroll med kjedesagen i uforutsette situasjoner.

• Bruk kun sverd og kjeder som er i samsvar med fabri- kantens spesikasjoner. Hvis man skifter til sverd eller kjeder som ikke er egnede, kan det gi opphav til ødelagt kjede og/eller tilbakeslag. 6 SIKKERHETSBESTEMMELSER NO• Hold deg til fabrikantens anvisninger vedrørende sli- ping og vedlikehold av kjedesagen. En reduksjon i dyb- denivået kan medføre en økning i tilbakeslagene.

H) TEKNIKKER FOR BRUK AV MOTORSAGEN

Legg alltid merke til sikkerhetsmerknadene, og bruk de kut- teteknikkene som passer best til den typen arbeid som skal utføres, i samsvar med anvisningene og eksemplene som er gjengitt i bruksanvisningen.

J) TIPS TIL NYBEGYNNERE

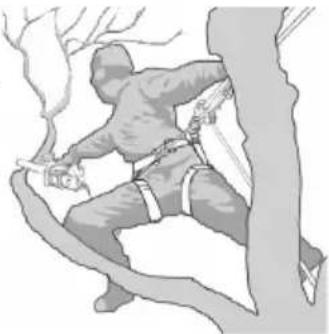

Før du tar fatt på felle– eller kvistearbeid for første gang, er det en fordel å: – ha gjennomgått spesiell opplæring i bruken av denne typen utstyr; – ha lest nøye sikkerhetsmerknadene og bruksanvisningene som er inneholdt i denne håndboken; – øve på vedpinner på bakken eller festet til en bukk, slik at du får nødvendig kjennskap til maskinen og de mest passende kutteteknikkene.

K) HVORDAN LESE INSTRUKSJONSBOKEN

I instruksjonsboken er noen avsnitt som inneholder særlig viktig informasjon merket med forskjellige typer markeringer, hvis betydning er som følger: MERK eller VIKTIG De presiserer det som er for klart tidligere for å forhindre at maskinen ødelegges, eller at det oppstår skader. ADVARSEL! Mulighet for personlige ska der, eller skader på tredjemann hvis regelen ikke overholdes. FARE! Mulighet for alvorlige personlige skader, eller skader på tredjemann med fare for død, hvis regelen ikke overholdes.

3.1 BRUK AV LINE OG FALLSELE VED KVISTING MED

MOTORSAGER Dette kapittelet beskriver de arbeidsprosedyrene som skal redusere faren for skader når man kvister med motorsag i høyden med hjelp fra en line og fallsele. Selv om det kan fungere som en grunnleggende beskrivelse for retningslinjer eller opplæringshåndbøker, bør det ikke betraktes som en er- statning til formell opplæring. Retningslinjene som angis i dette vedlegget er kun eksempler på hva som er god praksis. Det er hensiktsmessig å alltid overholde nasjonale lover og regler. Generelle krav for arbeid i høyden Operatører som bruker motorsager til kvisting, og som arbei- der i høyden med hjelp fra en line og fallsele, bør aldri arbeide alene. De bør får hjelp fra en operatør på bakken som har fått opplæring i egnede nødprosedyrer. Operatørene som bruker motorsag til kvisting bør ha fått ge- nerell opplæring i sikker klatreteknikk og arbeidsstillinger for denne type arbeid, og de bør være korrekt utstyrt med fallsele, liner, bånd med festeringer, karabinkroker og annet utstyr, for å holde seg godt sikret og for å holde motorsagen i trygge arbeidsstillinger. Forberedelser før motorsagen brukes i et tre Motorsagen bør være kontrollert, tanket opp med drivsto, oppstartet og forvarmet av operatøren på bakken, og den må være avslått før den overleveres til operatøren som benner seg i treet. Motorsa- gen bør bli festet med et bånd som er egnet til å kobles til ope- ratørens fallsele. a) fest båndet i festepunktet på motorsagens bakside (A); b) anska egnede karabinkroker som gjør det mulig å koble motorsagen indirekte (dvs. via båndet) og direkte (dvs. til festepunktet på motorsagen) til operatørens fallsele; c) forsikre deg om at motorsagen er tilkoblet på en sikker måte når den overleveres til operatøren; d) forsikre deg om at motorsagen er festet til fallselen før den frakobles heismekanismen. Muligheten til å feste motorsagen direkte i fallselen reduserer faren for skader på utstyret når man beveger seg rundt i treet. Koble alltid fra strømmen til motorsagen når den er festet direkte i fallselen. Motorsagen bør kobles til de anbefalte festepunktene på fallselen. Disse kan benne seg på midten (foran eller bak) eller på sidene. Når det er mulig, skal motorsagen kobles til punktet på midten bak for å unngå at den kommer borti klatre- linene, og forsikre deg om at motor- sagens vekt støtter seg på midten, i nedre del av operatørens ryggrad. Når motorsagen foryttes fra et festepunkt til et annet, er det viktig at operatørene forsikrer seg om at den er festet i en ny posisjon før den hektes av det forrige festepunktet. Bruk av motorsagen i et tre En analyse av ulykkene med disse motorsagene ved kvisting av trær, viser at hovedårsaken skyldes feil bruk av motorsagen når man kun bruker én hånd. I de este ulykker forsøker ikke operatørene å innta en sikker arbeidsstilling som gjør det mulig for dem å ta tak i motorsagen med begge hendene. SIKKERHETSBESTEMMELSER 7 NODette fører til større fare for skader som skyldes:

• at man ikke har solid grep i motorsagen ved tilbakeslag,

• mangel på kontroll på motorsagen som øker sannsynlighe- ten for å komme i kontakt med klatrelinene og operatørens kropp (spesielt hånden og venstre arm), og

• tap av kontroll som skyldes en utrygg arbeidsstilling og som fører til at man kommer i kontakt med motorsagen (utilsiktet bevegelse når motorsagen er i gang). Sikker arbeidsstilling når man bruker begge hendene For å gjøre det mulig for operatørene å ta tak i motorsagen med begge hendene, bør operatørene, som en generell regel, oppsøke en sikker arbeidsstilling når de tar i bruk motorsagen:

• på høyde med ankelen når de sager horisontale seksjoner,

• ved livhøyde når de sager vertikale seksjoner. Når operatøren arbeider i nærheten av vertikale stammer med lave sidekrefter i arbeids- stillingen, kan det være behov for god støtte for å opprettholde en sikker arbeidsstilling. Likevel, når operatørene fjerner seg fra stammen, vil de ha behov for å ta ere steg for å annullere eller nøytralisere de økende si- dekreftene, f.eks. ved å endre retning på hovedlinen ved hjelp av et ekstra forankringspunkt el- ler ved å bruke et justerbart bånd direkte fra fallselen til et ekstra forankringspunkt. Man kan gjøre det lettere å oppnå god støtte i arbeidsstillin- gen ved å bruke en bøyle som er laget provisorisk av et bånd formet som en ring som man kan føre foten inni. Oppstart av motorsagen i et tre Under oppstart av motorsagen i et tre, bør operatøren gjøre følgende: a) aktivere kjedebremsen før oppstart, b) holde motorsagen enten på venstre eller på høyre side av kroppen før oppstart, og dvs.:

1) på venstre side; holde motorsagen med venstre hånd plas-

sert på fremre håndgrep, og holde den på god avstand fra kroppen mens man drar i startsnoren med høyre hånd, eller

2) på høyre side; holde motorsagen med høyre hånd plassert

på ett av de to håndgrepene, og holde motorsagen på god avstand fra kroppen mens man drar i startsnoren med venstre hånd. Kjedebremsen bør være innkoblet før man setter motorsagen i gang når den henger i båndet. Det er hensiktsmessig at operatørene alltid sjekker at mot- orsagen har tilstrekkelig drivsto før man setter i gang med kritisk kvisting. Bruk av motorsagen med kun én hånd Operatørene bør ikke bruke motorsagene til å kviste med kun én hånd når de benner seg i en ustabil arbeidsstil- ling, eller hvis de foretrek- ker motorsagene fremfor en håndsag ved saging av stammer med liten diameter på enden av grenene. Det er kun hensiktsmessig å bruke motorsagene til å kviste med kun én hånd når:

• operatørene ikke kan op prettholde en arbeidsstilling som gjøre det mulig for dem å bruke beg ge hender, og

• de har behov for å opprettholde deres arbeidsstilling med kun én hånd, og motorsagen brukes helt utstrakt, perpen- dikulært mot operatørens kropp, og med god avstand fra denne. Det er hensiktsmessig at operatørene:

• aldri sager når tilbakeslagsområdet benner seg på enden av motorsagens sverd;

• aldri “sager og holder” seksjoner, eller

• aldri forsøker å gripe fatt i seksjoner når de faller. Få løs en motorsag som sitter fast Hvis motorsagen skulle komme til å sette seg fast når man sager, bør operatørene gjøre følgende:

• slå av motorsagen og feste den på en sikker måte på den delen av grenen som går fra stammen til der den ble saget av, eller til en line som er adskilt fra verktøyet;

• om nødvendig, dra motorsagen i delen med innsnittet mens grenen blir løftet;

• om nødvendig, bruke en håndsag eller en annen motorsag til å frigjøre motorsagen som sitter fast, ved å sage minst 30 cm rundt den fastsittende motorsagen. Når man bruker en håndsag eller en motorsag til å sage løs motorsagen som sitter fast, bør man sage mot toppen av gre- nen (dvs. mellom motorsagen som sitter fast og toppen på gre- nen, og ikke mellom stammen og motorsagen som sitter fast) for å forhindre at motorsagen dras sammen med den delen av grenen som sages av og situasjonen blir ytterligere komplisert. 8 SIKKERHETSBESTEMMELSER NOVIKTIG Maskinen leveres med sver- det og kjedet demontert, og med tankene for driv- stoblanding og olje tomme. ADVARSEL! Utpakking og fullføring av monteringen må foretas på en plan og solid overate, med tilstrekkelig plass til ytting av maskinen og emballasjen, idet en hele tiden benytter egnet utstyr. Avfallshåndtering av emballasjen må skje i samsvar med gjeldende lokale bestemmelser. ADVARSEL! Ta alltid på solide ar beid- shansker når du håndterer sverdet og kjedet. Vis den aller største forsiktighet ved monte- ring og sverdet og kjedet for ikke å sette mas- kinens sikkerhet og eektivitet i fare; kontakt din forhandler i tvilstilfeller. Før sverdet monteres, forviss deg om at kjede- bremsen ikke er satt på; dette kan oppnås ved å dra den fremre beskyttelsen for hånden helt til- bake, i retning motorenheten. ADVARSEL! Utfør alt arbeid med av- slått motor.

– Løsne mutteren og fjern clutchens deksel, for å få tilgang til pinjongdrevet og sverdets feste (Fig. 2). – Fjern avstandsstykket i plast (1). Dette avstands- stykket tjener kun ved transport av den embal- lerte maskinen, og skal ikke brukes mer (Fig. 2). – Monter sverdet (2) ved å føre en skruebolt inn i sporet og trykke den mot maskinens bakdel (Fig. 3).

– Monter kjedet omkring tannhjulet som drar kje- det og langs sverdets spor, idet du passer på at kjedet beveger seg i riktig retning (Fig. 4). Hvis sverdets tipp er utstyrt med et tannhjul for videresending av kjedet, se til at de leddene på kjedet som det dras i, føres riktig inn i tannhjulets mellomrom. – Sett på igjen dekselet, uten å stramme mutteren, og pass på å føre de to bakre hakene korrekt inn i de respektive festene. – Kontroller at kjedestrammerens tapp (3) tilhø- rende koblingens deksel er korrekt ført inn i det dertil egnede hullet på sverdet. I motsatt fall, bruk en skrutrekker til å bevege på kjedestram- merens skrue (5), helt til tappen er ført helt inn (Fig. 5). – Beveg kjedestrammerens skrue (4) helt til du oppnår den riktige strammingen av kje det (Fig. 5). – Stram dekselets mutter helt til med den medføl- gende nøkkelen (Fig. 6) mens du holder sverdet hevet.

• Kontroll med kjedets spenning Kontroller kjedets stramming. Strammingen er korrekt når leddene som det dras i ikke går ut av sporet når man griper fatt i kjedet midt på sverdet (Fig. 7).

4. MONTERING AV MASKINENFor preparering av drivstoblandingen

– Tøm ca. halvparten av bensinmengden i en god- kjent kanne – Ha i all oljen, slik tabellen angir – Ha i resten av bensinen. – Sett på lokket og rist godt. VIKTIG Drivstoffblandingen taper seg med tiden. Ikke lag i stand altfor store meng- der drivstoblanding, slik at danning av avsetnin- ger kan unngås. VIKTIG Hold beholderne med bensin og drivstoblanding adskilt og godt merket for å unngå at de forveksles idet de skal brukes. VIKTIG Rengjør med jevne mellom- rom beholderne med bensin og drivstoblanding for å fjerne eventuelle avsetninger. VIKTIG Ved dårlig drivstoblanding, øker faren for tidlig slitasje av stempelet grunnet altfor dårlig blanding. Garantien frafaller også vist man ikke overholder instruksjonene for drivsto- blanding etc. som nnes i denne håndboken.

2. PÅFYLLING AV DRIVSTOFF

ADVARSEL! Bensinen og bensindam- pen er svært brannfarlig. FARE FOR BRANN- SKADER OG BRANN. ADVARSEL! Åpne tanklokket forsiktig fordi det kan har dannet seg trykk på innsiden. FARE! – Røyk ikke under påfylling og inhaler ikke bensindampen. – Fyll på drivsto før motoren startes. – Forsikre deg om at tanklokket lukkes kor- rekt etter påfylling. – Ta aldri av tanklokket og fyll ikke på drivsto hvis motoren er i gang eller hvis den frem- deles er varm. – Kontroller at det ikke nnes lekkasjer. – Start motoren på god avstand fra påfyllings- stedet.

AV DRIVSTOFFBLANDINGEN Denne maskinen er utstyrt med en totaktsmotor som krever en drivstoblanding bestående av ben- sin og olje. VIKTIG Bruk av bare bensin skader motoren, og innebærer at garantien opphører. VIKTIG Bruk kun bensin og olje av høy kvalitet for å opprettholde ytelsene og garan- tere de bevegelige delenes levetid.

• Bensinens karakteristika Bruk kun blyfri bensin (grønn bensin) med et ok- tantall som ikke er lavere enn 90 N.O. VIKTIG Grønn bensin har en tendens til å lage avsetninger i beholderen dersom den la- gres i mer enn 2 måneder. Bruk alltid ny bensin!

• Oljens karakteriska Bruk kun syntetisk olje av topp kvalitet som er spe- sielt beregnet på totaktsmotorer. Hos forhandleren nnes det oljer som er laget med tanke på denne typen motorer, og som er i stand til å garantere høy beskyttelse. Bruk av slike oljer tillater en å bruke en 2,5% blan- ding, som altså består av 1 del olje og 40 deler bensin.

• Preparering og oppbevaring av drivstoblandingen FARE! Bensinen og drivstoblandingen er brenn- bare! – Oppbevar bensinen og drivstoblandingen i beholdere som er godkjent til slike formål, på et sikkert sted langt fra varmekilder og åpen ild. – Ikke la beholderne være tilgjengelig for barn. – Ikke røyk under prepareringen av drivsto- blandingen, og unngå å inhalere bensin- damp. Tabellen viser hvilke kvanta bensin og olje som skal brukes til preparering av drivstoblandingen, som funksjon av hvilken type olje som brukes.

Maskinen er utstyrt med en kjedebremse med sik- kerhetsfunksjon. Kjedebremsen er en anordning som skal stoppe kjedets bevegelse øyeblikkelig når denne blir ut- satt for et tilbakeslag. Vanligvis aktiveres bremsen automatisk av treghetskreftene. Den kan også aktiveres manuelt ved å trykke inn bremsespa- ken (venstre deksel) som nnes på nedsiden, mot fremsiden. Denne bremsen kan også brukes manuelt ved å skyve den fremre beskyttelsen fremover. For å løs ne bremsen, dra den fremre beskyttelsen i ret- ning håndtaket helt til det klikker. For å kontrollere bremsens eektivitet er det nød- vendig å: – Start opp motoren og ta godt fatt i håndtaket med begge hender. – Bruk gasskontrollen til å holde kjedet i beve- gelse, og skyv bremsespaken fremover med den venstre håndbaken. Kjedet skal stanse umiddelbart. – Med en gang kjedet har stanset, skal gasspaken umiddelbart slippes. – Slipp bremsen. ADVARSEL! Ikke bruk maskinen der- som kjedebremsen ikke fungerer korrekt, og kontakt forhandleren din for de nødvendige kontroller. Før påfylling: – Rist kannen med drivstoblandingen godt. – Sett maskinen i en stabil posisjon på et att un- derlag, med bensinlokket opp. – Rengjør bensinlokket og området rundt for å unngå at urenheter følger med under påfylling. – Åpne bensinlokket med forsiktighet for å slippe ut trykket gradvis. Foreta påfyllingen ved hjelp av en trakt, og unngå å fylle opp tanken helt til randen. ADVARSEL! Sett alltid på igjen bensin- lokket, og skru det helt fast. ADVARSEL! Tørk umiddelbart opp even tuelle drivstorester som måtte ha blitt sølt på maskinen eller på bakken, og ikke start opp motoren før bensindampen er oppløst.

3. SMØRING AV KJEDET

VIKTIG Bruk kun spesialolje for mot- orsager eller klebrig olje for motorsager. Ikke bruk olje som inneholder urenheter for ikke å tilstoppe lteret i tanken og for å unngå å gjøre uopprettelig skade på oljepumpen. VIKTIG Spesialoljen for smøring av kjedet er biologisk nedbrytbar. Bruk av mineralolje eller motorolje påfører miljøet alvorlig skade. Bruk av olje av god kvalitet er av største betydning for å oppnå eektiv smøring av skjære-elemen- tene. Brukt olje eller olje av lav kvalitet forhindrer smøringen og reduserer kjedets og sverdets le- vetid. Det er alltid en fordel å fylle oljetanken helt (ved hjelp av en trakt) hver gang man foretar etterfyl- ling av drivsto. Gitt at oljetankens kapasitet er beregnet slik at drivstoet brukes opp før oljen, vil man på denne måten unngå risiko for at ma skinen settes i drift uten smøremiddel.

4. ETTERSYN AV MASKINEN

Før arbeider begynner, er det nødvendig å: – kontroller at clutchen fungerer korrekt (når den er i fri, skal kjedet ikke bevege seg) – kontroller motorsagen hver dag, og uansett før bruk, etter et fall eller etter andre former for støt for å søke etter skader eller alvorlige feil. – fyll opp den ene tanken med blanding, og den andre med olje. – kontrollere at det ikke nnes løse skruer på mas- kinen eller på sverdet; – kontrollere at kjedet er slipt og uten tegn til ska- der; – kontrollere at luftlteret er rent;

ADVARSEL! Oppstart av motoren må nne sted i en distanse av minst 3 meter fra stedet der påfylling av drivsto fant sted. Før motoren startes: – Sett maskinen i en stabil posisjon på bakken. – Fjern beskyttelsen som dekker sverdet. – Forviss deg om at sverdet ikke berører bakken eller andre objekter.

• For oppstart MERK Med “kaldstart” menes en oppstart som foretas minst 5 minutter etter at mo- toren er stanset, eller etter påfylling av drivsto. Før motoren startes (Fig. 8):

1. Forviss deg om at kjedebremsen er på (den

fremre håndbeskyttelsen skjøvet frem).

2. Sett bryteren (1) i posisjonen «START».

3. Betjen starteren ved å trykke knotten (2) helt

3-4 ganger for å lette til rette for pumping til forgasseren.

5. Hold maskinen stødig på bakken, med en hånd

på håndgrepet, for ikke å miste kontrollen under oppstart (Fig. 9). ADVARSEL! Dersom maskinen ikke holdes godt fast, kan rykket i motoren få bru- keren til å miste likevekten, eller bevege sver- det mot en hindring eller mot brukeren selv.

6. Dra langsomt startsnora 10-15 cm ut, helt til du

merker en viss motstand, og dra deretter be- stemt noen ganger helt til du merker de første motorlydene ADVARSEL! Vikle aldri startsnoren rundt hånden. FARE! Start aldri opp motorsa- gen ved å la den falle mens du holder den i startsnoren. Denne fremgangsmåten er ytterst farlig, da man mister fullstendig kontrollen over maskinen og kjedet. VIKTIG For å unngå å ødelegge, ikke dra snora ut i hele dens lengde, ikke la den dras langs kanten av hullet der snora kommer ut, og før håndtaket langsomt tilbake idet du unngår at den går inn igjen på ukontrollert vis.

7. Trekk inn knotten på startinnretningen omtrent

regelmessig måte. MERK Hvis man drar gjentatte gan- ger i startsnoras håndtak med starteren inne, kan motoren få for mye drivsto og bli vanskelig å starte opp. I tilfelle det er for mye bensin i forbren- ningskammeret, demonter tennpluggen og dra varsomt i håndtaket til startsnora for å fjerne over- ødig drivsto, tørk deretter tennpluggens elektro- der og monter den på motoren igjen.

9. Så snart motoren starter opp, trykk kort på gas-

sen for å få ut starteren og sette motoren på tomgang. VIKTIG Unngå å la motoren gå med et høyt antall omdreininger med kjedebremsen inne. Dette kan forårsake overoppheting og skade koplingen.

10. La motoren gå på tomgang i minst 1 minutt

innen maskinen tas i bruk.

• Varmstart Ved varmstart (straks etter at motoren er blitt stan- set), følg punktene 1 - 2 - 5 - 6 - 9 i forrige prose- dyre. ADVARSEL! Følg omhyggelig indika- sjonene i “For din sikkerhet” ( 3.1). BRUK AV MOTOREN (Fig. 10) VIKTIG Før betjening av gassen, ko- ble alltid fra kjedebremsen ved å dra spaken i ret- ning operatøren. Kjedets hastighet reguleres av gasskontrollen (1) som benner seg på det bakre håndtaket (2). 12 OPPSTART - BRUK - STANS AV MOTOREN

6. OPPSTART - BRUK - STANS AV MOTORENtil “hvit nger”-sykdommen. For å redusere

denne faren, skal du bruke vernehansker og holde hendene varme. Ved ethvert symptom på “hvit nger”-syndromet, skal du øyeblik- kelig kontakte en lege. Typiske kjennetegn: nummenhet, tap av følelse, prikking, stikking, smerte, kraftløshet, endring av hudens farge eller tilstand. Vanligvis oppstår symptomene i ngrene, hendene eller rundt håndleddene. Faren øker ved lave temperaturer.

• Planlegg arbeidet ditt slik at bruken av verk- tøy som produserer mye vibrasjon fordeles over ere dager. ADVARSEL! Bruk av maskinen til fel- ling og kvisting krever spesiell opplæring. ADVARSEL! Under arbeidet, skal du holde motorsagen på god avstand fra alle de- ler av kroppen din. ADVARSEL! Bruk ikke sagen når det er vind, dårlig vær, dårlig sikt, og altfor høy eller lav temperatur. Forsikre deg om at det ikke nnes tørre grener som kan falle ned. ADVARSEL! Arbeid ikke inni løvverket til et tre bortsett fra hvis du har fått opplæring i dette arbeidet. VIKTIG Husk alltid at en motorsag som ikke brukes korrekt, kan være til forstyrrelse for andre, og ha en sterk virkning på miljøet. Av respekt for andre personer og miljøet: – Unngå å bruke maskinen på steder og tider hvor den kan være til forstyrrelse. – Følg omhyggelig de lokale bestemmelsene for kasting av materialet som resulterer av skjæ- ringen. – Følg omhyggelig de lokale bestemmelsene for kasting av oljer, utslitte deler og ethvert annet miljøskadelig objekt. – Under arbeidet spres det til omgivelsene en viss mengde olje, som er nødvendig for å smøre kje- det; bruk derfor kun biologisk nedbrytbare oljer som er spesielt egnet for denne typen bruk. – For å unngå brannfare, ikke etterlat maskinen med varm motor i løv eller tørt gress. ADVARSEL! Ta på passende klær un- der arbeidet. Forhandleren kan gi deg infor- masjon om de materialer til forebygging av uhell som er best egnet til å garantere sikker- heten ved arbeidet. Hold ikke i håndtakene med konstant trykk eller med for hardt trykk.

• Hvis motorsagen brukes over lang tid, utset- tes operatøren for vibrasjoner som kan føre STANS AV MOTOREN (Fig. 10) Før motoren stanses: – Slipp gasskontrollen (1) og la motoren dreie med det minimale antall omdreininger et par sekunder. – Sett bryteren (1) i posisjon «STOP». ADVARSEL! Etter å ha satt gassen på minimumsnivå, kan det gå ere sekunder før kjedet stanser. VIKTIG Hvis maskinen ikke starter, bruk startinnretningen slik at motoren stoppes pga. oversvømmelse. Kontakt forhandleren omgående for kontroll av årsaken til problemet, og nødven- dige reparasjoner. Det er kun mulig å bevege gassen dersom blokke- ringsspaken (3) trykkes inn samtidig. Bevegelsen overføres fra motoren til kjedet ved hjelp av en sentrifugalclutch som forhindrer kjedets bevegelse når motoren går på tomgang. ADVARSEL! Ikke bruk maskinen der- som kjedet beveger seg med motoren på tom- gang; i dette tilfellet er det nødvendig å kon- takte forhandleren. Den korrekte arbeidshastigheten oppnås med gasskontrollen (1) trykket helt til bunns. VIKTIG Unngå å bruke motoren med maksimalt antall omdreininger under maskinens 6-8 første arbeidstimer. OPPSTART - BRUK - STANS AV MOTOREN 13

7. BRUK AV MASKINENTilbakeslaget kan oppstå når kjedets kant

kommer borti et objekt eller når treverket strammer til, og blokkerer kjedet under sa- gingen. Denne kontakten med kjedets kant kan føre til et ekstremt raskt rykk i motsatt retning, slik at styreskinnen skyves oppover og mot ope- ratøren, og dette kan også skje hvis kjedet blokkeres langs øvre del av sverdet. I begge tilfeller, kan tilbakeslaget føre til at man mister kontrollen over motorsagen, med påfølgende høyst alvorlige konsekvenser. ADVARSEL!!

• Før du setter i gang med arbeidet, les av- snittet “For din sikkerhet”. Vi anbefaler at du begynner med å øve deg på stammer av liten størrelse. På denne måten vil du også bli kjent med motorsagen.

• Følg alltid sikkerhetsforskriftene. Motorsa- gen skal kun brukes til å sage trevirke. Det er forbudt å sage andre typer materiale. Vibra- sjonene og tilbakeslaget vil være forskjellig, og det vil dermed ikke være mulig å hover- holde sikkerhetskravene. Bruk ikke motorsa- gen som en spake til å løfte, ytte eller dele opp objekter, og blokker den heller ikke på faste støtter. Det er forbudt å feste verktøy eller applikasjoner, som ikke er blant dem som er indikert av produsenten, til motor- sagens kraftuttak.

• Det er ikke nødvendig å bruke makt når man sager. Bruk kun et lett trykk, vis motoren har maksimalt turtall.

• Hvis kjedet setter seg fast under sagingen, skal du ikke forsøke å trekke det løs med makt, men bruk heller en kile eller en stang.

• Hvis det nnes hindringer mellom styk- ket som skal sages og motorsagen, skal sistnevnte slås av, og vent deretter til den stopper helt. Bruk vernehansker og fjern hindringen. Hvis det skulle være nødvendig å fjerne kjedet, følg instruksjonene i kapit- telet som gjelder montering av motorsagen. Etter å ha fjernet hindringen og montert til- bake kjedet, er det nødvendig å foreta en test. Hvis du kjenner vibrasjoner eller me- kanisk støy under testen, skal du avbryte arbeidet og kontakte din forhandler.

om kroken slik at den foretar en buebevegelse som lar sverdet trenge inn i treet.

2. Gjenta operasjonen ere ganger, og ytt om

• Kontroll av kjedets spenning Under arbeidet utsettes kjedet for en gradvis for- lengelse, derfor er det nødvendig å kontrollere dets spenning ofte. VIKTIG I løpet av den første brukspe- rioden (eller etter å ha skiftet ut kjedet) er det nød- vendig å foreta denne kontrollen med større hyp- pighet, på grunn av innkjøring av kjedet. ADVARSEL! Ikke arbeid med slakt kje de, dette for å unngå farlige situasjoner i tilfelle kjedet skulle komme ut av sporet. For å justere kjedets spenning, gå frem som anvist i kap. 5.5.

• Kontroll av oljeyten VIKTIG Ikke bruk maskinen uten at den er smurt! Det kan hende at oljetanken tømmes nesten full- stendig når det går tomt for drivsto. Pass på å fylle oljetanken helt opp hver gang du foretar påfylling av motorsagen. ADVARSEL! Forviss deg om at sverdet og kjedet er ordentlig på plass når du foretar kontroll av oljeyten. Start opp på motoren, hold den på middels has- tighet, og kontroller at kjedeoljen skvetter slik som angitt på guren (Fig. 11). Kan oljeyten til kjedet reguleres ved å skru på pumpens dertil egnede reguleringsskrue (1 eller 1a) med en skrutrekker. Denne benner seg på maskinens underside (Fig. 11).

2. BRUKSMÅTER OG KUTTETEKNIKKER

Innen du påbegynner arbeidet med felling eller kvisting, er det en fordel å øve seg på trestykker på bakken eller satt på en bukk. Slik oppnår du den nødvendige fortrolighet med maskinen og de mest passende kutteteknikkene. ADVARSEL! Stopp motoren øyeblikke- lig hvis kjedet blokkerer seg under arbeidet. Vær alltid oppmerksom på tilbakeslaget (kick- back) som kan oppstå hvis sverdet treer på en hindring.

NO• Kvisting etter felling (Fig. 15) ADVARSEL! Vær oppmerksom på hvor dan grenene ligger mot bakken samt på muligheten for at disse er i spenning, i hvilken retning grenen kan ta under kuttingen og den mulige ustabiliteten til treet etter etter at gre- nen er kuttet av.

bøyer seg, og fullfør kuttet fra den andre siden.

1. Dersom kuttet nner sted utenfor støttepunk-

tene (A), kutt en tredjedel av diameteren fra undesiden, og fullfør arbeidet fra oversiden.

2. Dersom kuttet nner sted mellom to støttepunk-

ter (B), kutt en tredjedel av diameteren fra over- siden og fullfør kuttet fra undersiden.

3. VED ARBEIDETS SLUTT

Ved arbeidets slutt: – Stans motoren som angitt ovenfor (kap. 6). – Vent til kjedets bevegelse opphører, og la mas- kinen avkjøles. – Løsne festemutteren til sverdet for å redusere kjedets spenning. – Fjern ethvert spor av sagis eller oljeavleiringer fra kjedet. – I tilfelle sterk tilsøling eller harpiksdannelse, de- monter kjedet og legg det forsiktig ned noen timer i en beholder med et spesialrensemiddel. Skyll det deretter med rent vann og behandle det med en egnet spray mot rust, innen det set- tes på maskinen igjen. – Sett på sverdbeskyttelsen før maskinen settes på plass. ADVARSEL! La motoren avkjøles før enh ver oppbevaring. For å redusere brannfa- ren må rester av sagis, smågrener, blader og overødig fett fjernes fra maskinen; ikke la beholdere med materiale som blir til overs etter skjæringen bli igjen inne i et rom.

• Kvisting av et tre (Fig. 13) ADVARSEL! Forviss deg om at områ- det der grenene faller er ryddet. ADVARSEL! For kvisting in høyden, ved bruk av en line og en fallsele, skal man følge indikasjonene i “For din sikkerhet”

• Ikke strekk deg for mye.

• Sag ikke over skuldrene dine.

1. Plasser deg på motsatt side i forhold til grenen

2. Begynn med de nederste grenene og fortsett

3. Foreta kuttingen ovenfra og ned for å unngå at

sverdet setter seg fast.

• Felling av et tre (Fig. 14) ADVARSEL! I helninger må man alltid ar beide på oversiden av treet, og forvisse seg om at stammen ikke kan forårsake skader ved rulling etter at den er falt ned.

1. Bestem treets fallretning idet du tar hensyn til

vinden, treets helning, de tyngste grenenes plassering, hvordan du lettest kan arbeide etter at treet er felt, osv.

2. Rydd området rundt treet og forviss deg om at

føttene står stødig.

3. Legg til rette for egnede uktveier som er frie

for hindringer. Fluktveiene må ha en vinkel på ca. 45° i forhold til den den motsatte retningen av fallretningen, og de må tillate brukeren å komme seg til et sikkert sted, som ligger på en avstand av ca. 2,5 ganger høyden til treet som skal felles.

5. Kutt treet fra den andre siden, litt over bunnen

av hakket, og la det være igjen et opphold (1) på ca. 5-10 cm.

6. Uten å ta ut sverdet, reduser gradvis opphol-

dets størrelse helt til treet faller.

7. Under spesielle betingelser eller ved man-

glende stabilitet kan fellingen fullføres ved å føre inn kiler (2) på den motsatte siden i forhold til fallsiden, og ved å slå med en slegge på ki- lene helt til treet faller.

NOKJEDEBREMSE Kontroller ofte kjedebremsens eektivitet og at metallbåndet som omslutter koplingshuset er helt, idet lokket fjernes (som angitt i kap. 4.1) og settes korrekt på igjen når operasjonen av fullført. Båndet må skiftes ut når tykkelsen i kontaktpunk- tene mot koplingshuset reduseres til ca. halvpar- ten av tykkelsen på de to ytterpunktene, som ikke er utsatt for slitasje. TANNHJUL KJEDE Kontroller ofte tannhjulets tilstand hos forhandle- ren, og bytt det ut når slitasjen overstiger de ak- septable grensene. Ikke monter et nytt kjede med et slitt tannhjul, eller omvendt SMØREHULL (Fig. 21) Fjern lokket med jevne mellomrom (som angitt i kap. 4.1), demonter sverdet og kontroller at smø- rehullene på maskinen (1) og på sverdet (2) ikke er tilstoppet.

TAPP TIL BLOKKERING AV KJEDET

Denne tappen er et viktig sikkerhetselement, da den forhindrer ukontrollert bevegelse av kjedet i tilfelle det ødelegges eller slakkes. Kontroller jevnlig stiftens tilstand, og sørg for at den byttes ut hvis den er skadet. FESTER Kontroller med jevne mellomrom at alle skruer og muttere er godt skrudd til og at alle håndtakene sitter godt fast. RENGJØRING AV LUFTFILTERET (Fig. 22) VIKTIG Rengjøringen av luftlteret er avgjørende for maskinens varighet og for at den skal fungere ordentlig. Ikke arbeid uten lter eller med skadet lter, slik at du unngår å påføre mas- kinen uopprettelig skade. Rengjøring må foretas for hver 15. arbeidstime. ADVARSEL! For din og andres sikker- het: – Et korrekt vedlikehold er av største viktighet for over tid å opprettholde maskinens opp- rinnelige eektivitet og sikkerhet ved bruk. – Hold bolter, skruer og mutrer trukket godt til, slik at maskinen alltid er sikkert å bruke. – Maskinen må aldri brukes med slitte eller skadede deler. Skadede deler må byttes ut, aldri repareres. – Bruk originale reservedeler. Deler med an- nen kvalitet kan skade maskinen og redu- sere sikkerheten. ADVARSEL! Under vedlikeholdsopera- sjonene: – Dra ut tennpluggens hette. – Vent til motoren er tilstrekkelig avkjølt. – Bruk beskyttelseshansker når du foretar inngrep på sverdet eller kjedet. – La sverdets beskyttelse være påmontert, bortsett fra i tilfelle inngrep på kjedet eller på selve sverdet. – Tøm aldri brukt olje, bensin eller andre foru- rensende stoer i naturen. SYLINDER OG LYDDEMPER (Fig. 19) For å redusere risikoen for brann, rengjør ofte sy- lindervingene med trykkluft, og rengjør området rundt lyddemperen for sagis, grenrester, løv og annet avfall. STARTENHET For å unngå overoppheting og skader på motoren, må gitteret ved inntaket av kjøleluft alltid holdes rent og fritt for sagis og skitt. Startsnora må skiftes ut ved første tegn til slitasje. KOPLINGSENHET (Fig. 20) Hold la koplingshuset rent for sagis og skitt, idet lokket fjernes (som angitt i kap. 4.1) og settes kor- rekt på igjen når operasjonen av fullført.Hver 30. time er det nødvendig å foreta smøring av det indre glidelageret hos forhandleren din.

ADVARSEL! Kjedet må ikke bevege seg med motoren på tomgang. Hvis kjedet beveger seg med motoren på tomgang, er det nødvendig å kontakte forhandleren for korrekt innstilling av motoren.

ADVARSEL! Av hensyn til sikkerheten og eektiviteten, er det svært viktig at de skjæ rende elementene er slipt. Sliping er nødvendig når:

• Saglsen ligner støv.

• Det kreves større kraft for å kutte.

• Forbruket av drivsto øker. ADVARSEL! Hvis kjedet ikke er skarpt nok, øker risikoen for tilbakeslag (kickback). Dersom slipeoperasjonen betros et spesialisert verksted, kan den utføres med egnede apparater som sikrer minst mulig konsum av materiale og en konstant sliping over samtlige skjære-elementer. Sliping av kjedet på egenhånd utføres ved hjelp av egnede ler med rundt tverrsnitt, med en diameter som er tilpasset hver enkelt type kjede (se ”Tabell Vedlikehold Kjede”), og det krever godt håndlag og erfaring for å unngå å skade skjære-elementene. Rengjøring av lteret: – Skru løs hendelen (1). – Fjern dekselet (2) og lterelementet (3). – Slå forsiktig på lterelementet (3) for å fjerne smuss, og rens det med trykkluft med lavt trykk om nødvendig. VIKTIG Filterelementet (3) skal aldri vaskes og det skal alltid skiftes hvis det er altfor tilsmusset eller skadet. – Sett tilbake lterelementet (3) og dekselet (2). – Skru fast hendelen (1). KONTROLL AV TENNPLUGGEN (Fig. 23) Ta av dekselet til luftlteret for tilgang til tennplug- gen. Demonter og rengjør tennpluggen med jevne mel- lomrom, og fjern eventuelle avsetninger med en metallbørste. Sjekk avstanden mellom elektrodene, og gjenopp- rett eventuelt den korrekte avstanden. Monter tennpluggen på nytt ved å skru den fast med nøkkelen som følger med. Tennpluggen må skiftes ut med en annen med tilsvarende karakteristika dersom elektrodene er brent eller isolasjonen er slitt, og uansett etter hver

Forgasseren er stilt inn hos fabrikken på en slik måte at maksimal ytelse oppnås i enhver bruks- situasjon, med minimale utslipp av giftige gasser, i respekt for gjeldende bestemmelser. I tilfelle dårlig ytelse, kontroller først og fremst at sverdet ikke har deformerte spor. Henvend deg deretter til forhandleren for en kontroll av motorens forgassing.

Tabell vedlikehold kjede ADVARSEL! De karakteristiske dataene til kjedet og sverdet som er godkjent til denne maskinen er angitt i “EU-overensstemmelseserklæringen” som følger med selve maskinen. Av sikkerhetsgrunner skal ikke andre typer kjede eller sverd brukes. Tabellen gjengir slipedataene for de forskjellige typer kjeder, uten at det innebærer noen mulig- het for å bruke andre kjeder enn de som er godkjent. Spor til kjedet Nivået til tannen som begrenser skjæredybden (a) Filens diameter (d) tommer tommer mm tommer mm 3/8 0,025 0,64 5/32 4,0 1/4 0,025 0,64 5/32 4,0 a d a d18 VEDLIKEHOLD OG LAGRING

For å slipe kjedet (Fig. 24): – Slå av motoren, frigjør kjedebremsen og blokker sverdet godt med kjedet påmontert ved hjelp av en klemme, idet du forvisser deg om at kjedet fritt kan bevege seg. – Sett kjedet i spenning dersom det er slakt. – Sett len i det dertil egnede sporet og før den deretter inn i tannens mellomrom med en kon- stant helning som svarer til skjæreelementets prol. – Dra len over kun få ganger, kun fremover, og gjenta operasjonen for samtlige skjære-elemen- ter i samme retning (høyre eller venstre). – Sett sverdet motsatt vei i klemmen, og gjenta operasjoner på den gjenværende skjære-ele- mentene. – Kontroller at tannen som begrenser skjærehøy- den ikke stikker lenger ut enn måleinstrumentet, og slip ned det som eventuelt overstiger med en at l, idet du runder av prolen. – Etter slipingen, fjern ethvert spor av lspon og støv, og smør kjedet i oljebad. Kjedet må skiftes ut når: – Skjære-elementets lengde reduseres til 5 mm eller mindre; – leddenes dødgang på naglene er overdreven. VEDLIKEHOLD AV SVERDET (Fig. 25) For å unngå usymmetrisk slitasje på sverdet, er det en fordel å snu det med jevne mellomrom. For å holde sverdet i eektiv stand er det nød- vendig å: – Smøre med den dertil egnede sprøyten i cus- cinetti til tannhjulet som sender kjedet videre (dersom slik nnes). – Rengjør sverdets spor med den dertil egnede skrapen (medfølger ikke). – Rengjøre smørehullene. – Med en at l, fjerne ujevnhetene fra sidene og utligne eventuelle nivåforskjeller mellom spo- rene. Sverdet må skiftes ut når: – sporets dybde viser seg å være mindre enn høy- den til leddene som drar kjedet (som aldri må berøre bunnen); – den indre veggen i sporet er så slitt at kjedet bøyes til siden. SPESIELLE INNGREP Ethvert vedlikeholdsinngrep som ikke er beskrevet denne veiledningen, må kun utføres hos forhand- leren. Inngrep som utføres ved uegnede verksteder el ler av ukvaliserte personer, bringer enhver form for garanti til opphør. OPPBEVARING Rengjør maskinen godt for støv og skitt ved slut- ten av hver arbeidsøkt, og reparer eller skift ut defekte deler. Maskinen må oppbevares på et tørt sted, beskyttet mot vær og vind, med beskyttelsen korrekt montert på sverdet.

LENGER PERIODE UTEN BRUK

VIKTIG Dersom man regner med at maskinen blir stående ubrukt i mer enn 2-3 måne- der, er enkelte tiltak nødvendige for å unngå van- skeligheter når arbeidet gjenopptas, eller perma- nente skader på motoren.

• Lagring Før maskinen settes vekk: – Rengjør motorsagen og foreta vedlikehold før den settes bort. – Løsne mutteren, demonter dekselet og fjern kje- det og sverdet. – Tøm oljetanken. Fyll den med ca. 100-120 cl ytende drivstorenser, og sett på lokket. – Sett på igjen dekselet, uten å stramme mutteren, og pass på å føre de to bakre hakene korrekt inn i de respektive festene. – Start maskinen og hold motoren i gang helt til det ikke er mer drivstorenser igjen. – La motoren gå på tomgang, og hold maskinen i funksjon helt til det ikke er mer drivsto igjen i tanken og i forgasseren. – Ta ut tennpluggen når maskinen er nedkjølt. – Tøm en teskje (ny) olje for totaktsmotorer ned i tennplugghullet. – Dra ere ganger i håndtaket på startsnoren for å fordele oljen i sylinderen. – Gjenmonter tennpluggen med stempelet i øver- ste dødpunkt (synlig gjennom tennplugghullet når stempelet er i høyeste stilling).

• Gjenopptagelse av arbeidet Når maskinen skal settes i drift igjen: – Fjern tennpluggen. – Dra noen ganger i startsnoras håndtak for å fjerne overødig olje. – Kontroller tennpluggen som beskrevet i kapitlet “Kontroll av tennpluggen”. – Forbered maskinen som angitt i kapitlet “Forbe- redelse til arbeidet”.FEILSØKING / TILBEHØR 19

eller stanser etter kort tid

svært mye røyk fra motoren

5) Oljen kommer ikke ut

– Oppstartsprosedyre ikke korrekt – Skitten tennplugg eller feil avstand mellom elektrodene – Tilstoppet luftlter – Problemer med forgasseren – Tilstoppet luftlter – Problemer med forgasseren – Skitten tennplugg eller feil avstand mellom elektrodene – Problemer med forgasseren – Feil blandingsforhold i drivstoblandingen – Problemer med forgasseren – Olje av dårlig kvalitet – Tilstoppede smørehull – Følg instruksjonene (se kap. 6) – Kontroller tennpluggen (se kap. 8) – Rengjør og/eller skift ut lteret (se kap. 8) – Kontakt forhandleren – Rengjør og/eller skift ut lteret (se kap. 8) – Kontakt forhandleren – Kontroller tennpluggen (se kap. 8) – Kontakt forhandleren – Preparer blandingen slik instruksjonene viser (se kap. 5) – Kontakt forhandleren – Tøm tanken. Rens tanken og ledningene for drivstorenser, og skift ut oljen – Rengjør

PROBLEM MULIG ÅRSAK LØSNING

Tabellen inneholder listen over alle mulige kombi- nasjoner av sverd og kjede, med angivelse av hva som kan brukes på hver maskin, merket med sym- bolet “

ADVARSEL! Siden valg, påføring og bruk av sverdet og kjedet, er handlinger som ut føres etter brukerens selvstendige forgodt- bennende, har brukeren også ansvaret for alle slags skader som måtte skyldes disse handlingene. Ved tvil eller utilstrekkelig kjenn- skap til særegenhetene ved hvert sverd eller kjede, er det nødvendig å kontakte forhandle- ren eller et spesialisert hagesenter. Hvis man bruker kombinasjoner av sverd og kjede som ikke er godkjent, reduseres sik- kerhetsnivået og maskinens originale ytelse, maskinen kan bli skadet og være til fare for operatøren og andre personer.

17) Regulator av oljepump
