NAUDOJIMO INSTRUKCIJA ES 1814 ALPINA

Grandininis pjūklas medžių genėjimui

NAUDOJIMO INSTRUKCIJOS DĖMESIO: prieš naudojant įrenginį, atidžiai perskaityti šį naudotojo vadovą.

LIETUVIŠKAI - Originalių instrukcijų vertimas

Vezetőlemez-lánc kombinációk Láncosztás VEZETŐLEMEZ LÁNC Model Hüvelyk Hossz Hüvelyk / cm Vájat Szélesség Hüvelyk / mm Kód Kód SPR 255 A 305 SPR 255 C A 305 C 3/8” 10” / 25 cm 0,050” / 1,27 mm OREGON 100SDEA041 OREGON 91PX040X 91P040X 3/8” 12” / 30 cm 0,050” / 1,27 mm OREGON 120SDEA041 OREGON 91PX045X 91P045X 1/4” 10” / 25 cm 0,050” / 1,27 mm QIRUI AT10-50 LONGER E1-25AP060T***DĖMESIO! Šis ypatingo tipo motorinis pjūklas buvo pagamintas specialiai medžių priežiūrai ir turi būti naudojamas išskirtinai tik kvalikuoto operatoriaus, kuris naudoja saugią ir atidžiai darbui sukurtą įrangą. Šis motorinis pjūklas gali būti naudojamas medžių priežiūrai atlikti laikantis anksčiau nurodytų sąlygų. Paprastai yra naudojamas dvejomis rankomis, taip pačiai, kaip ir tradicinis motorinis pjūklas. Kai kurios vietinės normos gali apriboti jo naudojimą.

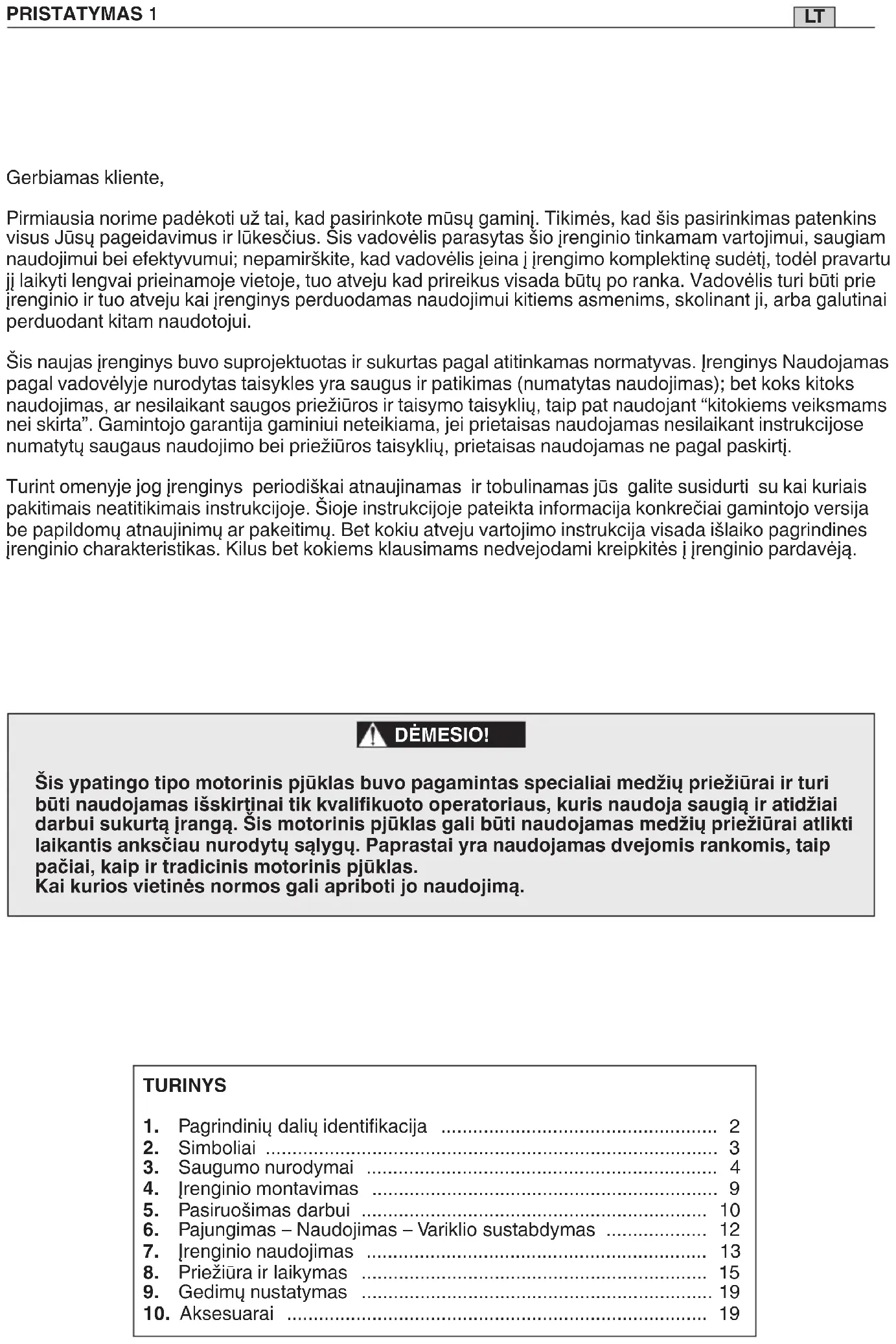

PRISTATYMAS 1 Gerbiamas kliente, Pirmiausia norime padėkoti už tai, kad pasirinkote mūsų gaminį. Tikimės, kad šis pasirinkimas patenkins visus Jūsų pageidavimus ir lūkesčius. Šis vadovėlis parasytas šio įrenginio tinkamam vartojimui, saugiam naudojimui bei efektyvumui; nepamirškite, kad vadovėlis įeina į įrengimo komplektinę sudėtį, todėl pravartu jį laikyti lengvai prieinamoje vietoje, tuo atveju kad prireikus visada būtų po ranka. Vadovėlis turi būti prie įrenginio ir tuo atveju kai įrenginys perduodamas naudojimui kitiems asmenims, skolinant ji, arba galutinai perduodant kitam naudotojui. Šis naujas įrenginys buvo suprojektuotas ir sukurtas pagal atitinkamas normatyvas. Įrenginys Naudojamas pagal vadovėlyje nurodytas taisykles yra saugus ir patikimas (numatytas naudojimas); bet koks kitoks naudojimas, ar nesilaikant saugos priežiūros ir taisymo taisyklių, taip pat naudojant “kitokiems veiksmams nei skirta”. Gamintojo garantija gaminiui neteikiama, jei prietaisas naudojamas nesilaikant instrukcijose numatytų saugaus naudojimo bei priežiūros taisyklių, prietaisas naudojamas ne pagal paskirtį. Turint omenyje jog įrenginys periodiškai atnaujinamas ir tobulinamas jūs galite susidurti su kai kuriais pakitimais neatitikimais instrukcijoje. Šioje instrukcijoje pateikta informacija konkrečiai gamintojo versija be papildomų atnaujinimų ar pakeitimų. Bet kokiu atveju vartojimo instrukcija visada išlaiko pagrindines įrenginio charakteristikas. Kilus bet kokiems klausimams nedvejodami kreipkitės į įrenginio pardavėją. TURINYS

1. Pagrindinių dalių identikacija .................................................... 2

2. Priekinės rankos apsauga

5. Grandinės stabdžio ašis

9. Tvirtinimo apraišas

10. Lankstas (jeigu numatyta)

11. Imatrikuliacinė etiketė

15. Akceleratoriaus blokavimas

16. Užvedimo rankenėlė

17. Starterio komanda

18. Užpildymo įtaiso komanda (Primer)

21. Mišinio bako kamštis

22. Grandinės alyvos bako kamštis

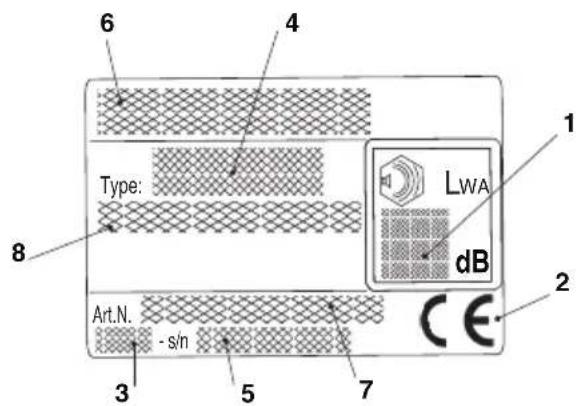

3. Pagaminimo mėnuo / metai

6. Gamintojo adresas ir pavadinimas

8. Išmetamų teršalų kiekis

Atitikties deklaracijos pavyzdys randasi vadovėlio prieš paskutiniame puslapyje.

LLT SIMBOLIAI 3 Maksimalios triukšmo ir vibracijų vertės [1] Operatoriaus ausies akustinio slėgio lygis – Matavimo netikslumas dB(A) dB(A)

Pamatuotas ekvivalentinis akustinės galios lygis – Matavimo netikslumas dB(A) dB(A) 106,5

Garantuotas ekvivalentinis akustinės galios lygis dB(A 110 Vibracijų lygis – Priekinė rankena – Galinė rankena – Matavimo netikslumas m/sec

25,4 25,4 Mišinys (benzinas / alyva) % 40 = 2,5 % 40 = 2,5 % Galingumas kW 0,9 0,9 Storis grandinės mm 0,050” / 1,27 mm 0,050” / 1,27 mm Apsisukimų numeris minimaliu režimu

/min < 3000 - 3500 < 3000 - 3500 Maksimaliai priimtinas apsisukimų numeris be aprovimo su sumon- tuota grandine

/min 11000 11000 Degalų bako talpa cm

Maksimalaus galingumo specinis sunaudojimas g/kWh 560 560 Alyvos bakelio pajėgumas yra cm

Dantys / grandinės dantratuko žingsnis 6T / 3/8 8T / 1/4 Pjovimo ilgis mm 220 / 270 235 Svoris (tuščiu bakeliu) kg 3,2 3,2 Maksimalus greitis grandinės m/s 21 18,6 [1] DĖMESIO! Vibracijų vertė gali keistis atsižvelgiant į įrenginio darbo pobūdį ir jo paruošimą ir gali viršyti nurodytas vertes. Būtina nustatyti saugumo matus vartotojams, kurie turi remtis sugeneruotais vibracijų apkrovos apskaičiavimais realiomis naudojimo sąlygomis. Dėl šios priežasties turi būti atsižvelgiama į visas veikimo ciklo fazes, kaip pavyzdžiui, išjungimas arba veikimas tuščiai.

1) Dėmesio! Atidžiai perskaitykite ir laikykitės visų

3) Motorinį pjūklą laikykite abiem rankomis.

4) Prieš naudodami šį įrenginį, perskaitykite nau-

dojimo ir priežiūros instrukcijas.

5) Dėvėti šalmą, akinius ir apsaugines ausines.

Perspėjame šio įrenginio operatorių, kad nau- dojantis įrenginiu normaliomis sąlygomis kaz- dieniniam naudojimui gali būti išgautas garsas tolygus arba viršijantis 85dB (A).

6) Dėvėti standžias darbines pirštines.

7) Avėti neslystančiais padais ir plieniniais antga-

liais apsauginius batus.

8) Naudoti specialias apsaugas pėdoms-kojoms

9) Šis motorinis pjūklas yra skirtas tik naudoto-

jams, įgijusiems žinių ir kvalikacijų medžių priežiūroje (pamatyti Naudojimo instrukcijos).LT NUMATYTAS NAUDOJIMAS / NENUMATYTAS NAUDOJIMAS Šis motorinis pjūklas buvo pagamintas siekiant, kad juo naudo- tųsi tik kvalikuotas operatorius medžių genėjimui ir ilgastiebių medžių vainikų pjaustymui, krūmų pjovimui, rąstų arba medžio tašų pjovimui, kurių diametras priklauso nuo valdymo strypo ilgio. Gali būti naudojamas tik medienos pjovimui. Bet koks kitoks naudojimas nėra įskaitomas prie numatyto naudojimo. TAIP PAT GALI BŪTI NAUDOJAMAS TIK PROFESIOLANAUS KVALIFIKUOTO PERSONALO ATLIEKANČIO MEDŽIŲ PRIE- ŽIŪROS DARBUS. Motorinio pjūklo naudojimo metu operatorius turi pasirūpinti savo apsaugos priemonėmis atsižvelgiant į vadovėlyje nurody- tas piktogramas apie šį motorinį pjūklą. Naudojimo instrukcijų vadovėlio sudedamoji dalis yra taipogi saugumo išsidėstymas, nuorodos apie naudojimą ir apie pjūklo priežiūrą. Dirbantieji su motoriniu pjūklu arba asmenys atliekantys priežiūrą turi būti susipažinę su vadovėliu. Gali būti naudojamos tik originalios atsarginės dalys arba gamintojo patvirtintos dalys (valdymo strypas, grandinė, uždegimo žvakė) ir valdymo strypo deriniai / autorizuotos ir vadovėlyje nurodytos grandinės. Nelaimingi atsitikimai išgauti dėl netaisyklingo naudojimosi pjūklu arba atliekant neautorizuotus, nenumatytus gamyboje modikavimus lieka naudotojo atsakomybėje, gamintojas už tai neatsako. Motoriniu pjūklu gali būti naudojamasi tik atviroje aplinkoje. Išliekančios rizikos Netgi naudojant motorinį pjūklą pagal nuorodas, visada yra išliekančios rizikos, kurių negalima pašalinti. Atsižvelgiant į mo- torinio pjūklo tipą ir į jo pagaminimą yra šie potencialūs pavojai: – Kontaktas su atvirais grandinės dantimis (įsipjovimo rizika). – Priėjimas prie besisukančios grandinės (įsipjovimo rizika). – Staigus ir nenumatytas valdymo strypo judesys (įsipjovimo rizika). – Grandinės dalių atsikabinimas (įsipjovimas / susižalojimų rizika).

12) Grandinės alyvos bakas

• Kai jungiklis randasi padėtyje«I», variklis yra paleidžiamas.

• Jungiklį nustačius į padėtį «O», variklis nedelsdamas sustoja.

reguliavimas L = mišinio reguliavimas lėtu greičiu H = mišinio reguliavi- mas greitu greičiu

minimalus reguliavimas

19) Užpildymo įtaiso koman-

• a) šalto variklio paleidimo būdas

• b) šilto variklio paleidimo būdas

16) Grandinės stabdys

(simbolis nurodo kryptį, kurioje buvo atleistas stabdys)

• Jeigu suksite veleną atsuktuvu, sekant rodyklę link pozicijos «MAX», alyvos kie- kis į grandinę tekės didesniu kiekiu;

• jeigu jį suksite į pozi- ciją «MIN», tekės mažesniu kiekiu.

18) Grandinės judėjimo

kryptis 19– Dirbamos medžiagos dalių atsikabinimas. – Dalelių nurijimas, benzininio variklio emisijos. – Odos kontaktas su degalais (benzinas / alyva). – Klausos netekimas, jeigu darbo metu yra nenaudojamos akustinės apsaugos. A) MOKYMAS

1) Atidžiai perskaitykite instrukcijas. Gerai į si minkite

prietaisų pulto funkcijas ir kaip reikia tinkamai dirbti įrenginiu. Išmokite greitai sustabdyti va riklį.

2) Neleiskite, kad įrenginiu naudotųsi vaikai arba žmo nės, kaip

reikiant nesusipažinę su instrukcijomis. Gali būti, kad vietiniai įstatymai leidžia dirbti į ren giniu tik asmenims, sulaukusiems ne mažesnio nei nustatytas amžiaus.

3) Įrenginiu negali naudotis daugiau nei vienas as muo.

4) Jokiu būdu įrenginiu negalima dirbti, jei:

– Su asmenimis, ypač vaikais ar gyvūnais esančiais netoliese; – jei naudotojas jaučiasi pavargęs ar blogoje savijautoje, arba vartojo medikamentus, narkotines medžiagas, alkoholį arba kitas kenksmingas med žiagas kurios galėtų įtakoti atidumą ir veiksmumą; – j ei naudotojas nėra tinkamose salygose abiem ran kom stabiliai išlaikyti krumapjovę / ar išlikti stabiliame stovyje darbo veikloje.

5) Būtina nepamiršti, kad operatorius ar įrenginio nau dotojas

atsako už avarijas bei žalą, padarytą kitiems asmenims arba jų turtui.

1) Darbo metu, naudoti atitinkamą apsirengimą kuris

apsaugotų naudotoją nuo susižeidimų. – Naudoti apsaugai pritaikytą apsirengimą, skirtą nuo įsi- pjovimų. – Dėvėti šalmą, pirštines, apsauginius akinius, kaukes nuo dulkių ir atitinkamą nuo paslydimo ava lynę. – Naudoti ausines klausos apsaugai. – Nedėvėti šalikų, marškinių, grandinėliu ir kitų pa ka binamų aksesuarų, ar kitokių plačių indumentų kurie galėtu įsipainioti į įrenginį ar į kitas darbo vietoje esančias medžiagas. – Tinkamai susišukuoti ilgus plaukus.

2) DĖMESIO: PAVOJUS! Benzinas yra labai degus.

– Degalus laikyti tam pritaikytuose konteineriuose; – Nerūkyti nadojantis kuru; – Iš lėto atidaryti bako kamštį išleidžiant viduje esantį spau- dimą; – Piltuvelio pagalba užpildyti baką tik atviroje vietoje; – Degalus papildykite prieš paleisdami variklį jei variklis vei- kia arba yra įkaitęs nepilkite benzino, ir neatsukinėkite bako kamščio; – Jei teka benzinas, variklio nepaleiskite ir patraukite įrenginį nuo vietos, kurioje degalai išsipylė; žiū rėkite, kad nekiltų gaisro pavojus, kol degalai neišsivadės ir bezino garai neišsisklaidys; – Greitai išvalyti kiekvieną benzino žymę patekusią ant įren- ginio ar ant žemės; – Neužvesti įrenginio toje vietoje kur yra išsiskirstęs kuras; – išvengti kontaktų su indumentais kuriuose yra pa tekusio kuro, tuo atveju pakeisti indumentus preš užvedant variklį; – visada ir gerai užsukite bako ir benzino talpos kamščius.

3) Pakeiskite sugadintus ar defektuotus duslintuvus.

4) Prieš naudojimą, gerai patrikrinti įrenginį ir ypač:

– Akceleratoriaus ir saugos svirtys turi būti laisvam judėjime, nespaudžiant ir atleidus automatiškai turi sugrįzti į neutralią poziciją. – Jei nėra įspausta saugumo svirtis, akceleratoriaus svirtis turi išslikti blokuota; – Variklio sustabdymo jungiklis turi lengvai judėti iš vienos pozicijos į kitą; – Bet kokios kibirkšties išvengimui, elektros laidai, o ypač žvakės laidas turi būti vientisi. O dangtelis tei singai sumon- tuotas ant žvakės; – Įrenginio veržlės, varžtai ir apsaugos turi būti šva rūs ir sausi bei tvirtai sutvirtinti ant įren ginio. – randinės stabdys turi tobulai veikti ir būti efektyvus; – lStrypas ir grandinė turi būti taisyklingai sumontuotos; – lgrandinė turi būti taisyklingai įtempta.

5) Prieš pradedant darbą, būtina užsitikrinti, kad visos apsau-

gos sistemos yra taisiklingai sumontuotos. C) DIRBANT

1) Neužveskite variklio nedidelėje erdvėje, kur gali susikaupti

pavojingų anglies monoksido dūmų. Užsitikrinkite oro cirkuliavimu, kai yra dirbama duobėse, įdu- bose ar panašiose vietose.

2) Dirbkite tik dienos šviesoje arba esant geram dirbtiniam

3) Pritaikyti tvirtą ir stabilią poziciją darbui ant žemės:

– Bet kokiu atveju išvengti darbo ant šlapios ar slid žios žemės, taip pat ant nelygaus paviršiaus bei stataus šlaito kur nėra garantuojamas operatoriaus stabilumas darbo metu; – švengti nestabilių kopečių ir pakilų; – nedirbti įrenginiu aukščiau pečių lygio: – nebėgioti, o vaikščioti atsargiai atsižvelgiant į galimas kliūtis ar žemės nelygumus. – vengti dirbti vieniems arba per daug izoliuotoje ap linkoje taip palengvinant pagalbos iškvietimą galimo nelaimingo atsitikimo atveju.

4) Užvesti variklį, kai įrenginys yra tvirtai blokuotas:

– variklį užvesti mažiausiai 3 metrų atstumu nuo kuro įpilimo vietos; – Užsitikrinti, kad dirbant įrenginiu nustatytoje teritorijoje nėra kitų asmenų; – Nenukreipti duslintuvo, taigi dujų išmetimo link degiųjų medžiagų; – atsargiai atsižvelgti į įmanomus iškyšulius, atsiradusius nuo grandinės judesių, ypač kai grandinė sutinka kliūčių arba svetimkūnių.

5) Nekeiskite variklio nustatymų, neleiskite varikliui dirbti

per dideliu apsisukimų rėžimu.

6) Nenaudoti įrenginio pernelyg didelėms galioms ir nenaudoti

mažo įrenginio per dideliems darbams; adekvataus įrenginio naudojimas sumažina rizikas ir pagerina darbo kokybę.

7) Užsitikrinti, kad minimalus įrenginio rėžimas yra toks, kuriuo

neleidžiama judėti grandinei ir po pa grei tinimo, variklis netrukus sugrįžtų iki minimalaus greičio.

8) Laikytis atsargumo, kad strypas neatsitrenktų į pašalinius

kūnus ir išsikišimus atsiradusius dėl grandinės sukimosi.

9) Variklis sustabdomas:

– kaskart, kai įrenginys paliekamas be priežiūros. – prieš pildami degalus.

10) Sustabdykite variklį ir atjunkite žvakės laidą:

– prieš tikrindami įrenginį, valydami ar ją prižiūrė dami; – kai susidūrėte su kokiu nors kliūviniu. Patikrinkite, ar įrenginys nenukentėjo ir, prieš vėl naudodamiesi įrenginiu, atlikite būtinus remonto darbus; – jeigu prietaisas pradeda netaisyklingai vibruoti (Netrukus atraskite vibracijų priežastį ir pasirūpinkite būtinais patikri- nimais Specializuotame Pa slau gų Centre). – kada nesinaudojama įrenginiu.

11) Išvenkite būti dulkėse arba pjuvenose išgautose nuo

grandinės pjovimo metu. D) PRIEŽIŪRA IR SANDĖLIAVIMAS SAUGUMO NURODYMAI 5 LT1) Norėdami būti tikri, kad įrenginys patikimas, pa si rūpinkite, kad veržlės ir varžtai būtų prisukti. Nuolatinė įrenginys priežiūra – pagrindinė taisyklė, norint, kad įrenginys būtų saugus ir dirbtų kokybiškai.

2) Nestatykite įrenginio, jei bake yra benzino, į pa talpą, kurioje

benzino garai galėtų susidurti su liepsna, kibirkštimi ar stipriu šilumos šaltiniu.

3) Prieš statydami įrenginį į bet kokią patalpą, pa laukite, kol

4) Užsidegimo rizikos sumažinimui išlaikyti variklį, duslintuvą ir

degalų laikymo vietą tokiame sandėlyje, kur nesirastų pjuvenų, liekanų, sausų šakų, lapų ir pernelyg daug riebalų; patalpoje nepalikti konteinerio su nupjautom medžiagom.

5) Jei baką reikia ištuštinti, atlikite šį veiksmą atvirame ore,

kai variklis yra atvėsęs.

6) Dibant su pjaunančiais įrenginiais visada dė vė ti

7) Prižiūrėti grandinės aštrumą. Visi su grandine ir strypas

susiję veiksmai yra darbai, reikalaujantys ypatingos kompe- tencijos neskaitant darbo su atitinkamais reikmenimis neprie- kaištingam darbų įvykdymui; saugumo sumetimais visada verta susisiekti su jūsų Pardavėju.

8) Saugumo sumetimais niekada nenaudokite įrenginio,

kai jos dalys yra susidėvėjusios arba pažeistos. Jei ne- galima pataisyti, detalės būtina ją pakeisti. Naudoti tik originlalias pakeitimo da lis. Kitokios kokybės detalės gali pakenkti irenginiui arba jo būklei.

9) Prieš padedant įrenginį, užsitikrinti, kad išimtas raktas arba

pašalinti eksploatacijai naudojami reikmenys.

10) Įrenginį laikyti toli nuo vaikams prieinamos vietos!

E) VEŽIMAS IR IŠJUDINIMAS

1) Kiekvieną kartą, kai reikia išjudinti įrenginį vežti ar išjudinti,

reikia: – šjungti variklį, palaukti visiško grandinės sustojimo, nuimti žvakės dangtelį; – uždėti apsauginį strypo gaubtą; – Paimti įrenginį už rankenų ir nukreipti strypą į priešingą ėjimo kryptį.

2) Kai įrenginys vežamas transportu, būtina įrenginį pastatyti

į tokią poziciją kurioje išliktų stabiliai bluokuojamas, taip išven- giant apsivertimų su galimybe jį pažeisti ar benzino išsiliejimui.

F) IŠLIEKANČIOS RIZIKOS

• Išlaikykite toli visas kūno dalis nuo dantinės grandinės, kai grandininis pjūklas veikia. Prieš pajungiant gran- dininį pjūklą, užsitikrinkite, kad dantinė grandinė su niekuo nesikontaktuotų. Neatidumo akimirksniais veikiant grandininiams pjūklams gali nutikti, kad drabužiai arba kūnas įsipainioja į dantinę grandinę.

• Dirbant dvejomis rankomis, dešiniąja ranka visada turi būti laikoma galinė rankena ir kairiąja ranka prie- kinė rankena. Niekada neturėtų būti apkeičiamos rankos grandininio pjūklo laikymui, kadangi tai padidina nelaimingų atsitikimų riziką tam pačiam asmeniui.

• Dėvėti apsauginius akinius ir akustines apsaugas. Pata- riama naudoti kitas apsaugines priemones galvai, ran- koms ir pėdoms. Dėvėti atitinkamus apsauginius drabužius, kuriais bus sumažinama susižalojimų rizika išprovokuojama pjūklo kritimu bei netyčiniu susidūrimu su grandininiu pjūklu.

• Kai yra pjaunama įtempta šaka, reikia būti atidiems išvengti atsimušimo pavojaus. Kai yra atleidžiama medžio pluoštų įtampa, šaka įgauna sugrįžimo efektą ir gali atsimušti į operatorių ir/arba išvesti grandininį pjūklą iš kontrolės.

• Būti ypač atidiems, kai yra pjaunami krūmai ir jauni krūmokšniai. Smulkios materijos gali įsipainioti į dantinę grandinę ir nusikreipti jūsų kryptimi ir/arba galite netekti pusiausvyros.

• Grandininį pjūklą nešioti laikant priekinę rankeną kai pjūklas yra išjungtas, išlaikant jį toli nuo jūsų kūno. Kai yra nešiojamas arba padedamas grandininis pjūklas visada reikia uždengti dangčiu strypą. Tinkamas pjūklo naudojimas ir judinimas sumažins atsitiktinio kontakto gali- mybę su judančia dantine grandine.

• Atsižvelkite į instrukcijas reliatyvias sutepimui, gran- dinės įtempimui ir atsarginėms dalims. Grandinė, kurios įtempimas ir sutepimas yra netinkami gali nutrūkti ir padidinti atsitrenkimo riziką.

• Išlaikykite sausas ir švarias rankenas be alyvos ir riebalų žymių. Suriebalintos, alyva suteptos rankenos yra slidžios, tai išprovokuoja kontrolės netekimą.

• Šio įrenginio akceleravimo įranga generuoja nežymų elektromagnetinį lauką, tačiau tuo nėra atmetama galimybė aktyvių arba pasyvių medicininių priemonių implantuotų operatoriui veikimo trukdymui, sudarant galimą rimtą riziką sveikatai. Medicininių priemonių nešiotojams, patariama konsultuotis pas gydytoją arba tų pačių priemonių gamintoją, prieš naudojant įrenginį.

Būkite labai atsargūs situacijose, kuriose galima paslysti (šlapia žemė arba sniegas) ir ant nelygaus vegetacija padengto dirvo- žemio. Būkite atsargūs paslėptoms kliūtims, kaip nupjautoms šakoms, šaknims, akmenims, skylėms ir duobėms tuo išven- giant už jų užkliūti. Būkite labai atsargūs, kai yra dirbama ant nuolaidžių šlaitų arba nereguliarių dirvų. Niekada nenaudokite motorinio pjūklo viena ranka. Naudojantis tik viena ranka tampa vis sunkiau kontroliuoti spaudimą ir uždrausti strypui arba grandinei čiuožti arba trūkčioti išilgai šakos ar stiebo. Galima išgauti kontrsmūgį kai strypo galas arba viršūnė liečiasi su objektu, arba kai medis užsidaro savyje prispaudžiant gran- dinę pjovimo sekcijoje. Viršūnės kontaktavimas kai kuriais atvejais gali netikėtai išprovokuoti priešingą reakciją, stumiant strypą į viršų ir atgal link operatoriaus. Dantinės grandinės priveržimas viršutinėje strypo dalyje gali greitai stumti grandinę atgal link operatoriaus. Viena ir kita aprašytos reakcijos gali sudaryti pjūklo kontrolės netekimą, sudarant rimtus nelaimingus atsitikimus asmeniui. Nereikia pasikliauti išskirtinai tik saugumo priemonėmis inte- gruotomis pjūkle. Grandininio pjūklo naudotojui, patariama pasinaudoti skirtingo- mis saugumo priemonėmis tam kad būtų išvengiami nelaimingi atsitikimai arba susižalojimai pjovimo darbo metu. Kontrsmūgis yra neteisingo prietaiso naudojimo rezultatas ir/arba procedūrų bei neteisingo veikimo sąlygos priežastis ir gali būti išvengia- mas pritaikant žemiau nurodytas atsargumo priemones:

• Tvirtai laikyti pjūklą, su nykščiais ir pirštais aplink grandininio pjūklo rankeną, ir nuteikiant jūsų kūną bei rankas į tokią poziciją, kuri jums leistų atlaikyti kontrsmūgių stiprumus. Kontrsmūgių stiprumai gali būti kontroliuojami to paties operatoriaus jeigu buvo panaudo- jamos atsarginės priemonės. Nepaleisti grandininio pjūklo.

• Nelaikyti rankų per toli ir nepjauti aukščiau pečių lygio. Tai padeda išvengti nenorimų kontaktų su viršūne ir suteikia geresnę grandininio pjūklo kontrolę nenumatytose situacijose.

• Naudoti tik gamintojo specikuotus strypus ir grandi- nes. Neatitinkamos atsarginės grandinės ir strypai gali būti grandinės nutrūkimo ir/arba kontrsmūgių priežastimi. 6 SAUGUMO NURODYMAI LT• Laikykitės gamintojo instrukcijų susiejusių su grandi- ninio pjūklo galandimu ir priežiūra. Gilumo lygio suma- žėjimas gali sudaryti kontrsmūgių padidėjimą.

H) PJŪKLO NAUDOJIMO TECHNIKOS

Visada stebėti saugumo įspėjimus ir naudoti labiausiai tinka- mas pjovimo technikas labiausiai tinkamas darbui atlikti, pagal nurodymus ir pavyzdžius pateiktus naudojimo instrukcijose.

J) PAGRINDINĖS REKOMENDACIJOS

Prieš pirmą kartą vykdant kirtimo arba genėjimo darbą, pravartu: – įgauti specinį apmokinimą šio tipo įrenginio naudojimui; – atidžiai perskaityti saugumo įspėjimus ir naudojimo instruk- cijas esančias vadovėlyje; – pasipraktikuoti ant rąstų ant žemės ar ožių, tokiu būdu įgaunant įgūdžių įrenginio naudojimui ir tinkamoms pjovimo technikoms.

K) KAIP SKAITYTI VADOVĖLĮ

Vadovėlio tekste kai kurie paryškinti paragrafai yra labai svar- būs, kurių reikšmės yra šios: PASTABA arba SVARBU Pateikiami patikslinimai arba kiti duomenys, susiję su tuo, kas jau buvo nurodyta, kad nebūtų pakenkta įrenginui ar neatsirastų ge dimų. DĖMESIO! Nesilaikydami galite su si ža loti patys ar sužaloti kitus. PAVOJUS! Nesilaikydami galite rimtai su- sižaloti patys ar sužaloti kitus, netgi mirtinai.

3.1 DARBAS SU MOTORINIAIS PJŪKLAIS MEDŽIŲ

GENĖJIMUI NAUDOJANT LYNĄ IR APRAIŠAS Šis skyrius aprašo darbo procedūras žalos rizikos sumažinimui genint medžius motoriniais pjūklais, kai dirbama tam tikrame aukštyje naudojant lyną ir apraišas. Nors šis leidinys gali būti naudingas kaip bazinis aprašymas vadovuose ar vadovėliuose, tačiau jis neturėtų būti laikomas formalaus mokymo pakaitalu. Taisyklės pateiktos šiame skyriuje yra tiesiog geros praktikos pavyzdžiai. Visada reikia laikytis įstatymų bei vietinių nuostatų. Bendri reikalavimai darbui aukštyje Operatoriai dirbantys pjūklais medžių genėjimui aukštyje bei naudojantys lyną ir apraišas, niekada neturi dirbti vieni. Jiems turi talkinti operatorius esantis ant žemės, praėjęs mokymus apie avarinių situacijų ypatingų atvejų procedūras. Operatoriai, dirbantys motoriniais pjūklais medžių genėjimui, turi būti praėję bendrus mokymus apie saugaus lipimo techni- kas ir darbo pozicijas bei turi būti aprūpinti apraišomis, lynais, plokščiais diržais su kilpelėmis galuose, karabinais ir kita įranga, reikalinga tvirtai išsilaikyti ir išlaikyti motorinį pjūklą taikant saugias darbo pozicijas. Pasiruošimas prieš naudojant mo- torinį pjūklą ant medžio Motorinis pjūklas turi būti patikrintas, pri- pildytas degalų, užvestas ir apšildytas darbuotojo ant žemės bei išjungtas prieš paduodant pjūklą darbuotojui, kuris ran- dasi ant medžio. Motorinį pjūklą reikia pritvirtinti plokščiu diržu, pritaikytu sujun- gimui su darbuotojo apraišomis. a) pritvirtinti plokščią diržą prie tvirtinimo kilpos užpakalinėje pjūklo dalyje (A); b) tiekti atitinkamus kablius, kuriai būtų galima netiesiogiai prikabinti (naudojant plokščią diržą) ir tiesiogiai (tai yra jungiant prie pjūklo tvirtinimo kilpos) motorinį pjūklą prie darbuotojo apraišų; c) įsitikinti, kad motorinis pjūklas būtų saugiai pritvirtintas perdavimo darbuotojui metu; d) įsitikinti, jog motorinis pjūklas būtų pritvirtintas prie apraišų prieš nuimant jį nuo kėlimo priemonės. Galimybė tiesiogiai pritvirtinti pjūklą prie apraišų, sumažina įrangos nuostolių riziką judėjimo aplink medį metu. Visuomet iš- jungti motorinio pjūklo maitinimą, kai jis yra tiesiogiai pritvirtintas prie apraišų. Patariama motorinį pjūklą pritvirtinti prie patartinų apraišų tvirtinimo taškų. Pastarieji gali būti viduriniame taške (priekiniame arba užpakaliniame) arba šonuose. Kai įmanoma, pritvirtinti pjūklą prie užpakalinio vidurio centrinio taško, kad nekliudytų kėlimo lynų ir kad palaiky- tų svorį centre operatoriaus stuburo atžvilgiu. Kai pjūklas perkeliamas nuo vieno tvirtinimo taško prie kito, doperatoriai turėtų įsitikinti, kad tasis būtų pritvirtintas naujoje pozicijoje prieš nukabindami jį nuo ankstesnio tvirtinimo taško. Motorinio pjūklo naudojimas ant medžio Analizė apie nalaimingus atsitikimus medžių genėjimo ope- racijų metu šiuo pjūklu, rodo, jog pagrindinė priežastis yra netinkamas pjūklo naudojimas tik viena ranka. Daugeliu nelaimingų atsitikimų atveju, operatoriai nesistengia pritaikyti saugios darbo pozicijos, kurios dėka galėtų laikyti pjūklą abe- jomis rankomis. SAUGUMO NURODYMAI 7 LTTai padidina žalos riziką, kas įvyksta dėl šių priežasčių:

• kontrsmūgio metu pjūklas nėra laikomas tvirtai,

• trūkstama pjūklo kontrolė, ko pasėkoje padidėja tikimybė įeiti į kontaktą su kėlimo įrangos lynais ir su operatoriaus kūnu (ypač su su kairiu delnu ir ranka), ir

• kontrolės praradimas, įvykstantis dėl nesaugios darbo pozi- cijos ir iššaukiančios kontaktą su pjūklu (netyčinis judesys motorinio pjūklo veikimo metu). Saugi darbo pozicija naudojimui dviem rankomis Kad darbuotojai galėtų paimti pjūklą dviem rankomis, kaip ben- dra taisyklė galioja reikalavimas, jog operatoriai sektų saugią darbo poziciją, kai dirba su veikiančiu pjūklu:

• klubų lygmenyje, kai pjauna horizontalias sekcijas,

• saulės rezginio lygmenyje, kai pjauna vertikalias sekcijas. Kai operatorius dirba šalia verti- kalių stiebų veikiant žemoms šo- ninėms jėgoms darbo pozicijoje, gali būtnai prireikti gero atramos taško, kad būtų išlaikoma saugi darbo pozicija. Vis dėlto tuo momentu, kai ope- ratoriai atitolsta nuo stiebo, jie turės atlikti tam tikrus veiksmus, kuriais būtų anuliuojamos arba neutralizuojamos didėjančios šoninės jėgos, pavyzdžiui, pa- keisdami pagrindinio lyno kryptį naudodami papildomą tvirtinimo tašką arba reguliuojamą plokščią diržą tiesiai nuo apraišų prie pa- pildomo tvirtinimo taško. Geros atramos pasiekimas darbo pozicijoje gali būti palengvin- tas naudojant kilpą laikinai sudarytą iš sulenkto diržo, į kurią galima įstatyti koją. Motorinio pjūklo užvedimas medyje Motorinio pjūklo užvedimo medyje metu reikia, kad operatorius: a) paleistų grandinės stabdį prieš užvedimą, b) laikytų pjūklą arba kairėje, arba dešinėje kūno pusėje prieš užvesdamas, tai yra:

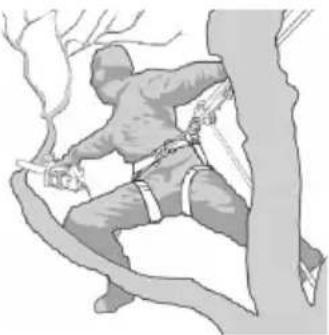

1) kairėje pusėje, laikyti pjūklą kaire ranka už priekinės ranke-

nos laikant pjūklą toliau nuo kūno, tuo tarpu dešine ranka traukti užvedamąjį lyną, arba

2) dešinėje pusėje, laikyti pjūklą dešine ranka už vienos iš

dviejų rankenų laikant pjūklą toliau nuo kūno, tuo tarpu kaire ranka traukti užvedamąjį lyną. Grandinės stabdys turi būti visada įjungtas prieš paliekant veikiantį pjūklą kabėti ant plokščio diržo. Operatoriai visada turi patikrinti, kad motoriniame pjūkle būtų pakankamai degalų prieš pradedant atlikti ypatingus pjovimus. Motorinio pjūklo naudojimas viena ranka Tikslinga, kad operatoriai nesinaudotų viena ranka genėjimui skirtais motoriniais pjūklais, kai randasi nesatabilioje darbo pozicijoje arba kai yra pasi- renkama dirbti rankiniu pjūklu mažo diametro medžio pjovi- mo darbams šakų galuose. Motoriniai pjūklai medžių ge- nėjimui turi būti naudojami tik viena ranka, kai:

• operatoriai negali išlaikyti darbo pozicijos, kuri jiems leistų naudojimą dviem rankomis, ir

• kai yra reikalinga išlaikyti jų darbo poziciją tik viena ranka bei pjūklas yra naudojamas pilnu ištiesimu, statmenai darbuotojo kūnui ir atstumu nuo jo. Patariama, kad operatoriai:

• niekada nepjautų su kontrsmūgio zona esančia ant motorinio pjūklo strypo galo;

• niekuomet ”nepjautų ir nelaikytų” sekcijų, arba

• niekada nebandytų laikyti sekcijų, kai šios krenta. Įstrigusio motorinio pjūklo išėmimas Jeigu motorinis pjūklas pjovimo metu įstrigtų, operatoriai turi atlikti šiuos veiksmus:

• išjungti pjūklą ir saugiai prikabinti jį prie šakos dalies, kuri eina nuo kamieno link pjovimo arba link atskiro įrangos lyno;

• jeigu yra būtinybė, patraukti pjūklą iš įpjovimo pusės, kai tuo tarpu pasikelia šaka;

• jeigu reikia, naudoti rankinį pjūklą arba antrą motorinį pjū- klą įstrigusio pjūklo išėmimui, įpjaudami bent 30 cm apie įstrigusį pjūklą. Jeigu naudojamas rankinis pjūklas arba antras motorinis pjūklas įstrigusio pjūklo išėmimui, pjūvius reikia daryti link šakos višūnės (tai yra tarp pjūklo ir šakos viršūnės, o ne tarp kamieno ir įstrigusio pjūklo), kad motorinis pjūklas nebūtų traukiamas su ta šakos dalimi, kuri pjaunama, ir kad situacija ir be to nesusikomplikuotų. 8 SAUGUMO NURODYMAI LTSVARBU Įrenginys pateiktas su at- skir ta grandine bei strypas ir tuščiais mišinio ba ke- liais. DĖMESIO! Išpakavimas ir montavimo komplektas turi būti atliekami ant lygaus ir tvirto paviršiaus, su vieta pakankama įrengi- nio ir įpakavimo judinimui, visada naudojant atitinkamus įrankius. Įpakavimo sunaikinimas turi būti atliekamas pagal vyraujamus vietinius įstatymus. DĖMESIO! Strypo ir grandinės tvar- ky mui visada dėvėti standžias darbines pir šti- nes. Labai atidžiai montuoti strypą ir grandi nę laikantis saugumo ir veiksmingumo; bet ko kių dvejonių atveju susisiekti su jūsų Par davėju. Prieš montuojant strypą, užsitikrinti, kad nebūtų įterptas grandinės stabdys; tai nutinka, kai prieki- nės rankos apsauga yra visiškai patraukta atgal, link įrenginio korpuso. DĖMESIO! Visas operacijas atlikite su išjungtu varikliu.

1. LANKSTO MONTAVIMAS

(jeigu nėra sumontuotas fabrike) – Atsukti veržlę (1) ir nuimti sankabos karterį (2).

2. STRYPO IR GRANDINĖS MONTAVIMAS

– Priėjimui prie dantratuko ir prie strypo atramos vietos, atveržti veržlę ir nuimti sankabos karterį (Pav. 2). – Nuimti plastikinį tarpiklį (1); šis tarpiklis yra rei- kalingas tik įpakuoto įrenginio transportavimui ir neturi būti daugiau naudojamas (Pav. 2). – Sumontuoti strypą (2) įterpiant kaištę į griovelį ir stumtelėti link įrenginio galinės pusės (Pav. 3). – Sumontuoti grandinę aplink tempiamajį dan- tratuką ir pagal strypo kreiptuvą atidžiai at siž- velgiant į sukimosi kryptį (Pav. 4); strypo galas sut virtintas atmetamuoju dantratuku, pa si rū pinti, kad grandinės tempimo nareliai taisyklingai įsi- terptų į dantratuko dantukus. – Atgal sumontuoti karterį, neprisukant veržlės, atsargiai leidžiant taisyklingai įstatyti du galinius kablius į tam skirtas vietas. – Patikrinti, kad sankabos karterio grandinės temptuvo (3) ašis būtų įterpta į jai skirtą strypo angą; priešingu atveju, grandinės temptuvo varžtui (5) naudoti tinkamą atsuktuvą, iki galu- tinio ašies priveržimo (Pav. 5). – Tinkamai veikti su grandinės temptuvo varžtu (4) kol išgaunamas taisyklingas grandinės įtem- pimas (Pav. 5). – Laikant sukeltą strypą, naudojant skirtą raktą iki galo priveržti karterio veržlę (Pav. 6).

• Įtempimo patikrinimas Patikrinti grandinės įtempimą. Įtempimas yra tik- slus, kai pačiumpant grandinę viduryje stry po, vil- kimo nareliai neišeina iš juostos kreiptuvo (Pav. 7). ĮRENGINIO MONTAVIMAS 9

4. ĮRENGINIO MONTAVIMASMišinio paruošimui:

– Į atitinkamą baką įpilti maždaug pusė kiekio benzino. – Pridėti visą alyvą pagal lentelę. – Supilti likusį benziną. – Užsukti kamštį ir gerai sukratyti. SVARBU Mišinys turi senėjimo sa- vy bę. Neruošti dideliu kiekiu taip išvengiant nuosė dų susidarymo. SVARBU Laikyti atskirai gerai atski- riant benzino ir mišinio bakus, taip išvengiant su- painioti naudojimo metu. SVARBU Kas kartą išvalyti benzino ir mišinio bakus taip pašalinant esančias nuosėdas. SVARBU Nepakankamo maišymo atveju, padidėja stūmoklio priešlaikinio užsikirtimo rizika dėl pernelyg mažo mišinio kiekio priežasties. Garantija negalioja ir tuomet, jeigu nesilaikoma kuro maišymo ir kitų nurodymų, pateikiamų šioje instrukcijoje.

2. DEGALŲ UŽPILDYMAS

DĖMESIO! Benzinas ir benzino garai yra labai degūs. NUDEGIMO IR GAISRO RI- ZIKA. DĖMESIO! Atsargiai atidaryti bakelio kamštį, nes jo viduje galėtų būti susiformavęs slėgis. PAVOJUS! – Nerūkyti atliekant degalų užpildymą ir ne- kvėpuokite benzino dūmų. – Prieš užvedant variklį pripildykite degalų. – Užsitikrinkite gerai uždaryti bakelio kamštį po degalų užpildymo. – Niekada nenuimkite bakelio kamščio arba ne pilkite degalų, jeigu veikia variklis arba yra dar karštas. – Patikrinkite, kad nebūtų nutekėjimų. – Variklį užveskite toli nuo degalų užpylimo vietos

1. MIŠINIO PARUOŠIMAS

Šis įrenginys turi dviejų fazių variklį kuriam reikalin- gas benzino ir tepalinės alyvos mišinys. SVARBU Vien tik benzino naudojimas pažeidžia varikįi ir už tai neatsakoma įrenginio ga- rantiniu būdu. SVARBU Norint išlaikyti gerą įrenginio veiksmingumą ir mechaninių organų ilgą tarna- vimą, naudoti tik degalus ir kokybišką alyvą.

• Benzino charakteristikos Naudoti benziną be švino (žaliasis benzinas) su oktaniniu skaičiu ne žemesniu už 90 N.O. SVARBU Žaliasis benzinas laikomas il giau nei 2 mėnesius bake palieka nuosėdas. Vi- sa da naudoti tik šviežų benziną!

• Alyvos charakteristikos Naudoti tik sintetinę aukštos kokybės alyvą, skirtą dviejų fazių varikliams. Jūsų pardavimo punktuose yra alyvos skirtos bū- tent šio tipo varikliams, galinčios garantuoti ilga- laikę apsaugą. Šios alyvos naudojimas sudaro 2,5% mišinio su- dėties, sudaryta iš 1 dalies alyvos kas 40 dalių benzino.

• Mišinio paruošimas ir laikymas PAVOJUS! Benzinas ir mišinys yra degūs! – Benziną ir mišinį laikyti atitinkamuose de- ga lų bakuose, saugiose patalpose, toli nuo šilumos šaltinių ir atvirų liepsnų. – Nepalikti vaikams prieinamose vietose. – Nerūkyti ruošiant mišinį ir išvengti benzino garų išsisklaidymo. Lentelėje nurodyti benzino ir alyvos kiekiai naudo- jami ruošiant mišini pagal naudojamos alyvos rūšį.

Benzinas Sintetinė alyva 2 Fazių litrai litrai cm

10 0.250 250– Patikrinti, kad grandinė būtų pagaląsta ir be jokių pažeidimo žymių; – Patikrinti, kad oro ltras būtų švarus; – patikrinti, kad rankenos ir įrenginio apsaugos būtų švarios ir sausos, taisyklingai sumontuotos ir tvirtai pritvirtintos ant įrenginio; – Patikrinti rankenų implantavimą; – Patikrinti grandinės stabdžių veiksmingumą; – Patikrinti grandinės įtempimą.

5. ĮTEMPIMO PATIKRINIMAS

DĖMESIO! Visas operacijas atlikite su išjungtu varikliu. Įtempimas yra tikslus, kai pačiumpant grandinę viduryje strypo, vilkimo nareliai neišeina iš juostos kreiptuvo (Pav. 7). – Naudojant pateiktą raktą, atveržti karterio veržlę (Pav. 5). – Tinkamai veikti su grandinės temptuvo varžtu (4) kol išgaunamas taisyklingas grandinės įtem- pimas (Pav. 5). – Laikant sukeltą strypą, naudojant skirtą raktą iki galo priveržti karterio veržlę (Pav. 6).

6. GRANDINĖS STABDŽIO PATIKRINIMAS

Šiame įrenginyje yra įdiegta apsauginė stabdymo sistema. Grandinės stabdys yra mechanizmas, skirtas nedelsiamam grandinės sustabdymui, kai yra įgaunamas kontrsmūgis. Gali būti aktyvuojamas ir rankiniu būdu spaudžiant stabdžio svirtį (kairė apsauga) žemyn, link priekinės dalies. Šis stabdys gali būti naudojamas rankiniu būdu, stumiant į priekį priekinę apsaugą. Norėdami stabdį atlaisvinti, priekinę apsaugą patraukite į viršų rankenos link, kol stabdys išsijungs. Stabdžio patikrinimui reikia: – Paleisti variklį ir tvirtai laikyti rankeną abiem ran- komis – Aktyvinant akceleratoriaus komandą išlaikant grandinę judėjime, stumti į priekį stabdžio svir- telę, naudojant kairę ranką; grandinės sustoji- mas turi įvykti netrukus. – Kai grandinė yra sustojusi, netrukus atleisti ak- celeratoriaus svirtelę. – Atleisti stabdį. DĖMESIO! Nenaudoti įrenginio jeigu blogai veikia grandinės stabdys ir susisiekti su jūsų Pardavėju būtiniems patikrinimams. Prieš degalų užpildymą: – Gerai sukratyti mišinio baką. – Įrenginį stabiliai pastatyti tokioje pozicijoje, kad degalų bakelio dangtelis būtų viršuje. – Nuvalyti bakelio dangtelį ir aplinkinę zoną taip išvengiant, kad purvas nepatentų į vidų. – Iš lėto atidaryti degalų bakelio dangtelį taip leidžiant išeiti susikaupusiam slėgiui. Vykdyti degalų užpilimą, išvengti užpildyti bakelį iki pat viršaus. DĖMESIO! Visada užsukti degalų ba- ke lio dangtelį, užveržiant iki galo. DĖMESIO! Greitai išvalyti kiekvieną mišinio dėmę patękusią ant įrenginio ar ant žemės, ir nepajungti variklio kol benzino garai nėra visiškai išnykę.

3. GRANDINĖS TEPALAS

SVARBU Naudoti tik specinę motori- nių pjūklų alyvą arba adhezinę motorinių pjūklų alyvą. Nenaudoti nešvarios alyvos tam, kad neuž- sikimštų bakelyje esantis ltras ir taip išvengiant nepataisomai sugadinti alyvos pompą. SVARBU Specinė grandinės sutepa- moji alyva yra biodegraduojanti. Mineralinės aly- vos naudojimas arba varikliams skirta alyva suma- žina aplinkos nuostolius. Geros kokybės alyvos naudojimas yra fundamen- talus norint išgauti veiksmingą pjovimo organų su- tepimą; naudota arba nekokybiška alyva kompro- mituoja sutepimą ir sumažina grandinės ir strypo naudojimo laiką. Visada pravartu pilnai užpildyti alyvos bakelį (nau- dojantis piltuvėliu) kiekvieną kartą, kai vykdomas degalų užpylimas; kadangi alyvos bakelio pajė- gumas paskaičiuotas išnaudoti degalus pirmiau alyvos, tokiu atveju išvengiama naudoti įrenginį be suriebalinimo.

4. ĮRENGINIO PATIKRINIMAS

Prieš pradedant darbą reikia: – patikrinkite taisyklingą sankabos veikimą (kai yra laisvoje pozicijoje, grandinė neturi judėti) – motorinį pjūklą tikrinkite kiekvieną dieną arba bet kokiu atveju prieš jį naudojant, po jo nukri- timo arba po kitokio susidūrimo, tuo individua- lizuojant nuostolius arba reikšmingus defektus, – Atlikti alyvos ir mišinio pripildymą, pripildant ati- tinkamus bakelius; – Patikrinti, kad ant įrenginio ir strypo nebūtų atsi- veržusių veržlių;

PASIRUOŠIMAS DARBUI 11

LTSVARBU Norint išvengti sutrikimų, ne- traukti lyno visu jo ilgiu, neslinkinti angos pa kra ščiu ir tolygiai atleisti rankenėlę, išvengiant ją sugrąžinti nekontroliuojamu būdu.

7. Leisti atgal sugįžti iki pusės eigos starterio ran-

8. Dar kartą paktraukti užvedamąją rankenėlę, kol

bus išgautas reguliarus variklio užvedimas. PASTABA Jeigu užvedamojo lyno ran- kenėlė naudojama pakartotinai su įvestu starteriu, variklis gali užsilieti ir taip gali būti sudėtinga už- vesti variklį. Variklio užsiliejimo atveju, patekusių degalų pašalinimui išardyti žvakę ir lengvai traukti užvedamojo lyno rankenėlę; taigi nusausinti žva- kės elektrodus ir sumontuoti atgal ant variklio.

9. Kai tik variklis bus užsivedęs, trumpai veikti ak-

celeratoriumi taip ištraukiant starterį ir sugrąži- nant variklį į minimalaus greičio režimą. SVARBU Vengti, kad variklis veiktų per nelyg dideliais apsisukimais su įterptu grandi- nės stabdžiu; tai galėtų sukelti sankabos perkai- timą ir sugadinimą.

10. Prieš dirbant įrenginiu leisti veikti varikliui mi-

nimaliu greičiu bent 1 minutę.

• Šiltas užvedimas Šiltam variklio užvedimui (netrukus po variklio su- stabdymo), sekti sekančios procedūros 1 – 2 – 5 – 6 – 8 punktus. DĖMESIO! Įdėmiai sekti nurodymus, pateiktus skyriuje „Jūsų saugumui“ ( 3.1). VARIKLIO NAUDOJIMAS (Pav. 10) SVARBU Visada atjungti grandinės stabdį, traukiant svirtelę link operatoriaus prieš pradedant veikti akceleratoriumi. Grandinės greitis yra reguliuojamas nuo akcele- ratoriaus komandos (1), esančio ant galinės ran- kenos (2). Akceleratoriaus veikimas yra įmanomas tik tuo atveju jei vienu metu būna įspausta blokavimo svirtelė (3).

DĖMESIO! Variklio užvedimas turi būti įvykdytas mažiausiai 3 metrai nuo degalų užpildymo vietos. Prieš užvedant variklį: – Pastatyti įrenginį stabilioje pozicijoje ant žemės. – Nuimti strypo gaubtą. – Užistikrinti, kad strypas neliečia žemės ar kitų objektų.

• Šaltas užvedimas PASTABA “Šaltu užvedimu” vadinamas užvedimas kai jis vykdomas praėjus mažiausiai 5 minutėms nuo variklio sustabdymo arba po degalu užpildymo. Variklio užvedimas (Pav. 8):

1. Užsitikrinti,kad grandinės stabdys būtų įvestas

(Priekinės rankos apsauga pastumta į priekį).

2. Nustatyti jungiklį (1) į poziciją «START».

3. Pajungti starterį, traukiant iki galo galvelę (2).

4. Paspausti užpildymo mygtuką (primer) (3) 3–4

kartus taip leidžiant karbiuratoriaus pripylimą

5. Tvirtai laikyti įrenginį ant žemės, su viena ranka

ant rankenos, kad nebūtų netenkama kontrolės variklio užvedimo metu (Pav. 9). DĖMESIO! Jeigu įrenginys laikomas ne tvirtai, variklio pastumimu operatorius gali prarasti pusiausvyrą arba strypas pasikreipti į kitą kliūtį bei į tą patį operatorių.

6. Lėtai traukti užvedamąją rankenėlę 10–15 cm,

kol atsiras tam tikras pasipriešinimas, taigi traukti užtikrintai keletą kartų kol pagaus pir- mus rezultatus. DĖMESIO! Niekada neapsivynioti aplink ranką užvedimo lyno. PAVOJUS! Niekada neužveskite mo- torinio pjūklo leidžiant jam nukristi, laikant jį už užvedamojo lyno. Šis metodas yra ypatin- gai pavojingas, kadangi yra visiškai neten- kama įrenginio arba grandinės kontrolė.

AJUNGIMAS – NAUDOJIMAS – VARIKLIO SUSTABDYMASrankas. Reino ligos sindromo pasireiškimo atveju netrukus konsultuokite gydytoją. Tarp šių simptomų yra: sustingimas, jautrumo netekimas, pirštų tirpimas, tvinkčiojimas pirštuose, skausmingi pirštai, jėgos neteki- mas, spalvos arba odos išorinis pakitimas. Paprastai šie simptomai yra susieję su pirš- tais, plaštakomis arba su riešais. Rizika padidėja žemomis temperatūromis.

• Suplanuokite savo darbą tokiu būdu, kad būtų galima paskirstyti daugiau dienų darbą su prietaisais, kurie sukelia vibracijas. DĖMESIO! Įrenginio, skirto pjovimui ir genėjimui, naudojimas reikalauja specialaus apmokymo. DĖMESIO! Darbo metu motorinį pjūklą laikykite atokiai nuo savęs. DĖMESIO! Nepjaukite, kai vėjuota, blogas oras, prastas matomumas, per daug žema arba per daug aukšta temperatūra. Įsiti- kinkite, kad nebūtų sausų šakų, kurios galėtų nukristi. DĖMESIO! Nedirbkite medžio vainiko viduryje, nebent jūs būtumėte gerai apmokin- ti. SVARBU Prisiminkite visada, kad mo- torinio pjūklo netinkamas naudojimas gali trukdyti kitiems ir gali sudaryti didelę įtaką aplinkai. Aplinkinių ir aplinkos atžvilgiu: – Išvengti naudoti įrenginį tokiose aplinkose ir va- landomis kur įrenginys gali būti trukdymo objektu. – Kruopščiai laikytis vietinių normų pašalinant po pjovimo esančias medžiagas. – Kruopščiai laikytis vietinių normų pašalinant tepalus ir alyvas, sugadintas dalis ar bet kokius kitus elementus kurie gali įtakoti aplinką. – Darbo metu, į aplinka yra išmetamas tam tikras kiekis alyvos, reikalingas grandinės sutepimui; dėl šios priežasties naudoti tik biodegraduojančią alyvą, specinę šiam naudojimui. – Norint išvengti gaisro pavojaus nepalikti įrenginio tarp lapų ar sausos žolės kaštu varikli. DĖMESIO! Darbo metu dėvėti atitin- kamą apsirengimą. Jūsų pardavėjas gali su- teikti reikiamą informaciją apie tinkamiausias apsaugines priemones garantuojančias darbo saugumą. Nesuimkite rankenos naudojant pastovų arba per didelį spaudimą.

• Prailgintas motorinio pjūklo naudojimas su- kelia ilgą vibraciją operatoriui ir gali sukelti Reino ligos sindromą. Norint sumažinti šią riziką, dėvėkite pirštines ir šiltai laikykite VARIKLIO IŠJUNGIMAS (pav. 10) Variklio sustabdymas: – Atleisti akceleratoriaus komandą (1) ir leisti veikti varikliui minimaliu greičiu mažiausiai ke- letą sekundžių. – Nustatyti jungiklį (4) į poziciją «STOP». DĖMESIO! Po akceleratoriaus nusta- tymo minimaliam greičiui, gali praeiti keletas sekundžių, kol grandinė visiškai nustoja suk- tis. SVARBU Jeigu įrenginys neišsijungia, aktyvinkite starterį išprovokuojant variklio sustab- dymą dėl užsiliejimo ir netrukus susisiekite su par- davėju, kad būtų išspręsta problemos priežastis ir pasirūpinama pataisymu. Judesys iš variklio į grandinę perduodamas per di- delę išcentrinę jėgą kuri neleidžia grandinei judėti varikliui veikiant minimaliu greičiu. DĖMESIO! Nenaudoti prietaiso jeigu grandinė juda varikliui veikiant minimaliu grei- čiu, tokiu atveju reikia susisiekti su jūsų Par- davėju. Teisingas darbo greitis išgaunamas su iki dugno įspausta akceleratoriaus svirtele (1). SVARBU Per pirmas 6–8 veikimo va- lan das išvengti variklio naudojimo iki maksimalaus greičio.

7. ĮRENGINIO NAUDOJIMASsuspaudžia ir užblokuoja grandinę įpjovoje.

Šis grandinės nutolimo kontaktas gali išpro- vokuoti staigų pastūmimą į priešingą kryptį, stumiant strypo kreiptuvą į viršų ir link opera- toriaus, kaip tai gali nutikti ir grandinės užsi- blokavimo atveju aukščiausioje strypo vietoje. Abejais atvejais, kontrsmūgis gali išprovokuoti motorinio pjūklo kontrolės praradimą su įma- nomais labai sunkiais padariniais. DĖMESIO!

• Prieš pradėdami darbą perskaitykite sky- relį „Jūsų saugumui“. Rekomenduojame iš prad žių pasipraktikuoti su mažų matmenų kamienais. Tai jums padės geriau susipažinti su motoriniu pjūklu.

• Visada laikykitės saugos nurodymų. Motori- nis pjūklas turi būti naudojamas tik medienai pjauti. Draudžiama pjauti kitų rūšių medžia- gas. Vibracija ir kontrsmūgis yra skirtingi, todėl saugos reikalavimų nebūtų paisoma. Nenaudokite motorinio pjūklo kaip svirties daiktams pakelti, perkelti ar skaldyti, taip pat neksuokite jo ant nejudančių atramų. Draudžiama prie motorinio pjūklo papildo- mosios pavaros jungti įrankius arba priedus, nenurodytus gamintojo.

• Pjovimo metu nėra reikalinga naudoti jėgą. Jeigu variklis sukasi maksimaliu režimu, pritaikykite tik lengvą spaudimą.

• Jeigu grandinė įstringa įpjovoje, nebandykite jos ištraukti jėga, bet pasinaudokite pleištu arba svirtimi.

• Esant kliuviniui tarp pjaunamos medžiagos ir motorinio pjūklo, išjunkite pjūklą ir palaukite kol visiškai sustos. Dėvėkite apsaugines pirštines ir pašalinkite kliuvinį. Jeigu būtų reikalinga nuimti grandinę, sekite instrukci- jas pateiktas skyriuje apie motorinio pjūklo montavimą. Po kliuvinio pašalinimo ir po grandinės sumontavimo yra būtina atlikti bandymą. Jeigu bandomuoju metu jaučiate vibracijas arba mechaninius garsus, sustab- dykite darbą ir susisiekite su jūsų pardavėju.

• Lanksto naudojimas (jeigu numatyta) (Pav. 13)

1. Lankstą įstatyti į stiebą ir, pasiremiant ant

lanksto, pjūklu padaryti lankinį judesį, kuris leistų strypui įsiskverbti į medį.

2. Operaciją pakartoti keletą kartų, jeigu reikia,

pakeičiant lanksto atramos tašką.

• Medžio genėjimas (Pav. 13) DĖMESIO! Užsitikrinti, kad šakų kri ti- mo vieta būtų tuščia.

1. PATIKRINIMAI DARBO METU

• Grandinės įtampos patikrinimas Darbo metu grandinė įgauna progresyvų pailgėjimą todėl reikia dažnai patikrinti grandinės įtempimą. SVARBU Pirmu naudojimo periodo metu (arba po grandinės pakeitimo) būtina atlikti dažnus patikrinimus dėl grandinės nusistovėjimo priežasties. DĖMESIO! Nedirbti su atsilaisvinusia grandine, taip neprovokuojant pavojingų situ- acijų, kuriose grandinė išeitų iš kreiptuvo. Grandinės įtampos patikrinimui veikti kaip nurodyta skyr. 5.5.

• Alyvos atitekėjimo patikrinimas SVARBU Nenaudoti nesutepto įrengi- nio! Alyvos bakas gali beveik visiškai ištuštėti kiek vieną kartą, kai išnaudojamas kuras. Pri pil- dykite alyvos baką kiekvieną kartą, kai į motorinį pjūklą pilate benziną. DĖMESIO! Tikrindami alyvos atite kė- ji mą, užsitikrindami, kad grandinė ir strypas yra gerai įstatyti

Užvesti variklį, leiskite jam veikti vidutiniu režimu ir patikrinkite, ar grandinės alyva skleidžiama taip, kaip parodyta paveikslėlyje (Pav. 11). Grandinės alyvos tėkmė gali būti reguliuojama atsuktuvo pagalba reguliuojant tam skirtą varžtą (1 arba 1a) (Pav. 11).

2. NAUDOJIMO BŪDAI IR PJOVIMO

TECHNIKOS Prieš pirmą kartą bandant pjovimą ar genėjimą palanku pasipraktikuoti ant kamienų padėtų ant žemės arba ant atramos, tokiu būdu įgauti reikia- mus įgūdžius su įrenginiu ir su atitinkamais pjovimo metodais. DĖMESIO! Jeigu darbo metu grandinė blokuojasi, reikia greitai sustabdyti variklį. Visada būti atidiems kontrsmūgiams (kick- back) kurie gali atsirasti strypui atsitrenkus į kliūtį. Kontrsmūgis atsiranda, kai grandinės galas susiduria su kokiu nors daiktu arba kai medis

ĮRENGINIO NAUDOJIMAS LT• Stiebo supjaustymas ant žemės (Pav. 17) Įpjauti maždaug iki pusės diametro, paskui apsukti stiebą ir baigti pjovimą iš priešingos pusės.

• Pakelto stiebo supjaustymas (Pav. 18)

1. Jeigu pjaunama iš kraštų už atramos taškų (A),

iš apačios įpjauti trečdalį diametro, baigti darbą pjaunant iš viršaus.

2. Jeigu pjaunama tarp dviejų atramos taškų (B),

įpjauti trečdalį diametro iš viršaus bei baigti pjovimą iš apačios.

Pabaigus darbą: – Sustabdyti variklį kaip tai nurodyta anksčiau (skyr. 6). – Palaukti grandinės sustojimo ir leisti, kad įren- ginys atauštų. – Atlaisvinti strypo ksavimo veržlę norint sumažinti grandinės įtempmą. – Pašalinti nuo grandinės pjuvenų likučius ir alyvos nuosėdas. – Labai žymaus purvo atveju arba esant dideliam sakų kiekiui, išmontuoti grandinę ir įmerkti ją kelioms valandoms į talpyklą su specinėmis plovimo priemonėmis. Taigi išskalauti švariu van- deniu ir prieš sumontuojant ją naujai ant įrenginio nupurkšti purškiamu skysčiu nuo korozijų. – Sumontuoti strypo apsaugą, prieš pastatant įrenginį. DĖMESIO! Prieš statydami įrenginį į bet kokią patalpą, palaukite, kol atauš variklis. Kad būtų sumažinta gaisro rizika, išvalyti prietaisą nuo pjuvenų, šakelių, lapų liekanų ar perteklinių riebalų; nepalikti talpų su pjovimo pasėkoje susidariusiomis medžiagomis patal- pos viduje. DĖMESIO! Medžių genėjimo darbams aukštyje, naudojant lyną ir apraišas, įdėmiai sekti nurodymus, pateiktus skyriuje „Jūsų saugumui“ ( 3.1). DĖMESIO!

• Nedirbkite stovėdami ant nestabilių pagrindų arba kilnojamųjų kopėčių.

• Per daug neišsitieskite.

• Nepjaukite aukščiau savo pečių.

1. Pasitelkti tokią poziciją priešingoje pusėje nuo

2. Pradėti nuo žemiausių šakų, vėliau pjaunant

3. Pjovimą atlikti iš viršaus į apačią taip išvengiant

• Medžio nupjovimas (Pav. 14) DĖMESIO! Ant šlaitų, būtina dirbti vir šutinėje šlaito pusėje ir užsitikrinti, kad rą- stas besiridendamas nepadarytų žalos.

1. Nustatykite medžio griuvimo kryptį, atsižvelg-

dami į vėją, augalo palinkimą, sunkiausių ša kų padėtį, patogumą dirbti nukirtus ir t. t.

2. Atlaisvinti vietą aplink medį ir užsitikrinti gerą

nuo kliūčių; turi būti numatyti maždaug 45° priešingoje kryptyje nei medžio kritimas ir tai turi suteikti operatoriaus nutolimą į saugią zoną, atstumas turi būti maždaug 2,5 kartų didesnis už pjaunamo medžio dydį.

4. Ant kritimo pusės pažymėti pjovimo žymę treč-

daliu medžio diametro.

5. Pjauti medį kitoje pusėje, pozicijoje kiek auk-

ščiau nuo žymos apačios, paliekant “ašį” (1) maždaug 5–10 cm.

6. Neištraukiant strypo, palaispniui sumažinti a šies

storį, iki medžio nukritimo.

7. IYpatingomis sąlygomis arba blogo stabilumo

atveju, pjovimas gali būti užbaigtas įterpiant pakalą (2) iš priešingos nei kritimo pusės, ir kirsti kirviu į pakalas iki medžio nukritimo.

• Genėjimas po nupjovimo (Pav. 15) DĖMESIO! Atidžiai atsižvelgti į šakos atramos punktus ant žemės, į elastingumo galimybes, į kryptį, kuria gali pakrypti ir į gali- mą medžio nestabilumą po to kai šaka buvo nupjauta.

1. Stebėti kryptį, kuria šaka yra įaugusi į ka mieną.

2. Iš pradžių pjauti iš tos pusės, kurioje ji už si lenkia,

bei baigti pjovimą iš priešingos pusės.. ĮRENGINIO NAUDOJIMAS 15 LTbūklę, nuimant karterį (kaip nurodyta skyriuje 4.1) ir sumontuojant jį taisyklingai užbaigus operaciją. Juosta turi būti pakeista, kai jos storis sąlyčio su sankabos būgno taškuose sumažėja maždaug perpus palyginus su storiu, esančiu dviejuose ne- nusidėvinčiuose galuose.

GRANDINĖS KRUMPLIARATIS

Dažnai tikrinti pas Jūsų Pardavėją krumpliaračio būklę ir pakeisti jį, kai nusidėvėjimas viršija lei- džiamus limitus. Nemontuoti naujos grandinės su sudėvėtu krum- pliaračiu ar atvirkščiai. SUTEPIMO ANGA (Pav. 21) Periodiškai, nuimti karterį (kaip nurodyta skyriuje 4.1), išmontuoti strypą ir patikrinti, kad įrenginio su- tepimo angos (1) ir strypas (2) nebūtų užsikimšę.

GRANDINĖS STABDŽIO AŠIS

Ši ašis yra svarbus saugumo elementas, kadangi neleidžia grandinei judėti nevaldomai gedimo ar sulėtėjimo atveju. Dažnai tikrinti ašies būklę ir pasirūpinkite jo atsta- tymu sugadinimo atveju. ĮTVIRTINIMAI Periodiškai patikrinti, ar visi varžtai ir veržlės pri- sukti bei ar rankenos gerai pritvirtintos. ORO FILTRO VALYMAS (Pav. 22) SVARBU Oro ltro valymas yra svar- bus norint išlaikyti gerą ir ilgą irenginio ekspoata- ciją. Kad variklis nebūtų nepataisomai pažeistas, nedirbkite be ltro ar su pažeistu ltru. Valymas turi būti atliekamas kas 15 darbo valandų. Filtro valymui: – Atsukti rankenėlę (1). – Nuimti dangtį (2) ir ltruojantį elementą (3). DĖMESIO! Jūsų ir kitų saugumui: – Taisyklinga priežiūra yra pagrindinis daly- kas norint išlaikyti ilgam įrenginio veiksmin- gumą ir saugumą. – Norėdami būti tikri, kad įrenginys patikimas, pasirūpinkite, kad veržlės ir varžtai būtų pri- sukti. – Niekada nenaudoti įrenginio su susidėvėju- siomis arba susigadinusiomis dalimis. Su- gadintos dalys turi būti pakeistos ir niekada netaisomos. – Naudoti tik originlalias pakeitimo dalis. Ki- tokios kokybės detalės gali pakenkti prie- taisui arba jo būklei ir pakenkti saugumui. DĖMESIO! Priežiūros operacijų metu: – Nuimti žvakės gaubtą. – Palaukti kol variklis bus tinkamai ataušęs. – Operacijoms su strypu ir grandine, naudoti apsaugines pirštines. – Laikyti sumontuoto strypo apsaugas, išsky- rus atvejus kai dirbama su grandine. – Neisklaidyti aplinkoje alyvos, benzino ar ki- tokių įtakojančių medžiagų. CILINDRAS IR DUSLINTUVAS (Pav. 19) Sumažinant užsidegimo riziką, dažnai su oro kompresu valyti cilindro briaunas ir iš duslintuvo pašalinti susikaupusias pjuvenas, šakeles, lapus bei kitas liekanas.

Kad būtų išvengta perkaitimo ir žalos varikliui, vė- sinamojo oro grotelės turi būti visuomet švaros ir išvalytos nuo pjuvenų ir kitų liekanų. Užvedamojo lyno rankenėlė turi būti pakeista esant pirmiems jos gedimo požymiams. SANKABOS GRUPĖ (Pav. 20) Sankabos būgną laikyti švarų nuo pjuvenų ir kitų liekanų, nuimant karterį (kaip nurodyta skyriuje 4.1) ir sumontuojant jį taisyklingai užbaigus ope- raciją. Maždaug kas 30 valandų reikia sutepti vidinę pa- galvėlę pas Jūsų pardavėją.

Dažnai tikrinti grandinės stabdžio veiksmingumą ir metalinės juostos, juosiančios sankabos būgną,

DĖMESIO! Grandinė neturi judėti su va rikliui veikiant minimaliu greičiu. Jeigu gran dinė juda varikliui veikiant minimaliu grei- čiu, reikia susisiekti su jūsų Pardavėju. Tai sy- klin gam variklio sureguliavimui.

GRANDINĖS GALANDYMAS

DĖMESIO! Kad būtumėte saugūs ir prie taisas gerai veiktų, labai svarbu, jog pjo- vimo detalės būtų gerai išgaląstos. Būtina galąsti, kai:

• pjuvenos panašios į miltelius;

• reikia daugiau jėgos pjovimui;.

• įpjovimas nėra tiesus;.

• sunaudojama daugiau kuro. DĖMESIO! Jeigu grandinė nėra gerai pagaląsta, padidėja kontrsmūgio galimybė (kickback). Jeigu galandama specializuotame centre, tai gali būti daroma tam tikrais įrenginiais, kurie užtikrina minimalų medžiagos šalinimą ir vienodą galan- dymą visoms pjovimo detalėms. Jeigu operaciją vykdo pats vartotojas, grandinė galandama specialia apskrita dilde, kurios diame- tras yra specikuojamas kiekvienam grandinės tipui (žr. “Grandinės priežiūros lentelė”), be to, reikia gerų įgūdžių ir patirties, kad būtų išvengta pažeidimų pjovimo detalėms. – Atsargiai mušti ltruojantį elementą (3) tokiu būdu pašalinant purvą ir jeigu yra reikalinga, iš- valyti su žemo slėgio kompresuotu oru. SVARBU Filtruojantis elementas (3) niekada neturi būti plaunamas ir jeigu yra labai purvinas ar pažeistas reikia jį pakeisti. – Nuimti ltruojantį elementą (3) ir dangtį (2). – Atgal prisukti rankenėlę (1). ŽVAKĖS PATIKRINIMAS (Pav. 24) Prie žvakės yra prieinama nuimant oro ltro dangtį. Periodiškai, išardyti ir metaliniu šepetėliu išvalyti žvakę pašalinant galimas nuosėdas. Patikrinti ir sugrąžinti teisingą atstumą tarp ekek- trodų. Sumontuoti atgal žvakę ir su tam skirtu raktu pri- veržti iki dugno. Elektrodų perdegimo arba izoliatoriaus gedimo atveju, bei kas 100 valandu veikimo, žvakė turi būti pakeista į kitą analogišką žvakę. KARBIURATORIAUS REGULIAVIMAS Karbiuratorius fabrike yra sureguliuotas tokiu būdu, kad būtų galima išgauti geras ekspoatacines savybes kiekvienoje naudojimo situacijoje, su mi- nimaliu kenksmingų dujų išskyrimu, atsižvelgiant į įstatymų nustatytas normatyvas. Nepakankamos eksploatacijos atvejais, visų pir- miausia reikia patikrinti ar grandinė laisvai juda ir ar strypas nėra dalinai pažeistas, taigi kreiptis į įrenginio pardavėją karbiuratoriaus ir variklio pa- tikrinimui.

Grandinės priežiūra DĖMESIO! Šio įrenginio grandinės ir strypo patvirtinti charakteristiniai duomenys yra pažymėti “CE atitikimo deklaracija”. Saugumo pagrindais nenaudoti kitokio tipo grandinės bei strypo. Lentelėje nurodyti skirtingų grandinių aštrinimo būdų duomenys, taigi negalima naudoti kitokios grandinės nei jau nustatytos. Grandinės eisena Ribojimo danties lygis (a) Dildė diametras (d) coliai coliai mm coliai mm 3/8 0,025 0,64 5/32 4,0 1/4 0,025 0,64 5/32 4,0 a d a dKad būtų išgaląsta grandinė (Pav. 25): – Išjungti variklį, išlaisvinti grandinės stabdį ir gerai užblokuoti strypą su grandine, suveržta reikiamoje pozicijoje, užsitikrinant, kad grandinė lengvai nenuslystų. – Įtempti grandinę, jeigu ji susilpnėjusi. – Įtvirtinti dildę į reikiamą kreiptuvą bei į dantuko ertmę, išlaikant tą patį nuolydį pjovimo detalės atžvilgiu. – Padaryti tik keletą judesių dilde, ypač į priekį, ir pakartoti operaciją visoms pjovimo detalėms su tais pačiais nuokrypiais (dešinės arba kairės). – Pakeisti strypo poziciją ir pakartoti operaciją li- kusioms pjovimo detalėms. – Patikrinti, ar ribojimo dantis neišsikiša už pati- krinimo instrumento ir dildyti galimą išsikišimą plokščia dilde, užapvalinant prolį. – Po galandymo pašalinti bet kokias dildymo žy- mes ir dulkes bei sutepti grandinę alyvos vo- nelėje. Grandinę reikia pakeisti, kai: – Pjovimo įtaiso ilgis sumažėja 5 mm ar mažiau; – Nareliai ant kniedžių pernelyg atsilaisvinę. STRYPO PRIEŽIŪRA (Pav. 26) Kad būtų išvengta asimetrinio naudojimo, pata- riama periodiškai strypą išversti. Kad strypo veiksmingumas būtų išlaikomas, reikia: – Specialiu inžektoriumi sutepti pavaros krumplia- račio pagalvėles (jeigu yra). – Specialiu gremžtuku (nepateiktas) išvalyti strypo griovelius. – Išvalyti tepimo angas. – Plokščia dilde pašalinti atšaižas nuo šonų ir išly- ginti nelygumus tarp kreiptuvų. Strypą reikia pakeisti, kai: – griovelių gylis yra mažesnis už tempimo narelių aukštį (kurie niekuomet neturi siekti dugno; – kreiptuvo juostos vidinė sienelė yra nudėvėta taip, kad grandinę lenkia į šoną. YPATINGI VEIKSMAI Kiekviena neįtraukta šiame vadovėlyje priežiūros oparacija turi būti atlikta tik pas įrenginio pardavėją. Operacijos atliktos neatinkamose struktūrose arba nekvalikuotų asmenų įtraukia garantinės formos nutraukimą. LAIKYMAS Pabaigus kiekvieną darbo sesiją, kruopščiai išva- lyti įrenginį nuo dulkių ir kitų liekanų, pataisyti arba pakeisti pažeistas dalis. Įrenginys turi būti laikomas sausoje vietoje, neat- šiauriose klimatinėse sąlygose, su strypo taisiklin- gai sumontuotu gaubtu. ILGALAIKIS NENAUDOJIMAS SVARBU Jeigu numatomas įrenginio nenaudojimo laikas viršija 2 – 3 mėnesius, reikia atlikti kai kuriuos veiksmus išvengiant kliūčių pra- dedant darba po ilgo laiko, arba išliekančių nuos- tolių varikliui.

• Sandėliavimas Prieš padedant prietaisą: – Nuvalykite motorinį pjūklą ir atlikite priežiūros operacijas prieš jį padedant. – Atsukti vežlę, išmontuoti karterį bei nuimti gran- dinės strypą. – Ištuštinti alyvos bakelį, pripilti maždaug 100- 120 cc specinio valiklio skysčio ir atgal uždėti kamštį. – Atgal sumontuoti karterį, neprisukant veržlės, atsargiai leidžiant taisyklingai įstatyti du galinius kablius į tam skirtas vietas. – Užvesti įrenginį ir palikti pagreitintą akceleruotą variklį iki kol išsieikvos visas valiklis. – Pajungti variklį minimaliu režimu ir leisti, kad įrenginys dirbtų kol nebus išeikvotas visas ba- kelyje esantis degalų kiekis. – Atvėsus įrenginiui, nuimti žvakę. – Žvakės angą įpilti šaukštelį alyvos (naujos) skirtą 2 fazių varikliams. – Keletą kartų patraukti užvedamąją rankenėlę taip išskirstant cilindre alyvą. – Sumontuoti žvakę stūmokliu iki užgesimo (ma- toma žvakės angoje kada stūmoklis pasiekia galutinį tašką).

• Sugrįžimas prie veiksmo Įrenginio sugrąžzinimas prie veikimo: – Išimti žvakę. – Patraukti keletą kartų užvedamąją rankenėlę taip pašalinant alyvos perteklių. – Patikrinti žvakę kaip tai aprašyta skyriuje “Žva- kės kontroliavimas” – Parengti įrenginį kaip tai nurodyta skyriuje “Pa- siruošimas darbui”.

18 PRIEŽIŪRA IR LAIKYMAS

LTLentelėje pateikiamas visų galimų kombinacijų tarp strypo ir grandinės aksesuarų sąrašas, su nuorodomis kiekvieno prietaiso naudojimui, pažy- mėtais simboliu “

DĖMESIO! Žiūrint į tai, kad ak se su aro pasirinkimas, aplikavimas ir strypo arba gran- dinės naudojimas yra naudotojo pilna autono- mija atliekami veiksmai, tuo pačiu ir prisii-

arba neišlieka veikmin- gas

2) Variklis užsiveda, bet

veikia arba neturi galios

– Netaisyklinga užvedimo procedūra – Nešvari žvakė arba tarp elektrodų netinkamas atstumas – Užkimštas oro ltras – Karbiuracijos problemos – Užkimštas oro ltras – Karbiuracijos problemos – Nešvari žvakė arba tarp elektrodų netinkamas atstumas – Karbiuracijos problemos – Neteisinga mišinio kompozicija – Arbiuracijos problemos – Blogos kokybės alyva – Užkimštos sutepimo angelės – Laikytis instrukcijų (žiūr. str. 6) – Patikrinti žvakę (žiūr.str. 8) – Purvina žvakė arba netaisiklingas atstumas tarp elektrodų (žiūr. str. 8) – Susisiekti su pardavėju – Purvina žvakė arba netaisiklingas atstumas tarp elektrodų (žiūr. str. 8) – Susisiekti su pardavėju – Patikrinti žvakę (žiūr. str. 8) – Susisiekti su pardavėju – Mišinio paruošimas pagal instrukcijas (žiūr. str. 5) – Susisiekti su pardavėju – Ištuštinti ir išvalyti bakelį, ir kanalus su valomuoju skysčiu, ir pakeisti alyvą – Valyti KLIŪTIS TIKĖTINOS PRIEŽASTYS PATAISYMAS mama atsakomybė už sudarytus nuostolius. Dvejonių arba mažo kiekvieno strypo arba grandinės pažinimo atveju, reikia susisiekti su asmeniniu pardavėju arba su specializuotu sodininkystės centru. Strypo ir grandinės derinių gamintojo neau- torizuotas naudojimas sumažina saugumo laipsnį ir prietaiso originalias eksploatacines savybes, tai gali sugadinti prietaisą ir tapti pavojinga operatoriui bei kitiems asmenims.

EB atitikties deklaracija (Mašinų direktyva 2006/42/CE, Priedas II, dalis A)

2. Prisiima atsakomybę, kad įrenginys:

Grandininis pjūklas miško darbamsMedžių kirtimas/pjaustymas/genėjimas a) Tipas / Bazinis Modelis b) Mėnuo / Pagaminimo metai c) Serijos numeris d) Variklis: vidaus degimo variklis

3. Atitinka direktyvose pateiktas specifikacijas:

e) Sertifikavimo įstaiga f) CE tipo tyrimas

4. Nuoroda į suderintas Normas

g) Išmatuotas garso galios lygis h) Užtikrinamas garso galios lygis j) Instaliuota naudingoji galia n) Autorizuotas asmuo sudaryti Techninę Dokumentaciją: o) Vieta ir Data LV (Instrukciju tulkojums no oriģinālvalodas)

EB atitikties deklaracija (Mašinų direktyva 2006/42/CE, Priedas II, dalis A)

2. Prisiima atsakomybę, kad įrenginys:

Grandininis pjūklas miško darbamsMedžių kirtimas/pjaustymas/genėjimas a) Tipas / Bazinis Modelis b) Mėnuo / Pagaminimo metai c) Serijos numeris d) Variklis: vidaus degimo variklis

3. Atitinka direktyvose pateiktas specifikacijas:

e) Sertifikavimo įstaiga f) CE tipo tyrimas

4. Nuoroda į suderintas Normas

g) Išmatuotas garso galios lygis h) Užtikrinamas garso galios lygis j) Instaliuota naudingoji galia n) Autorizuotas asmuo sudaryti Techninę Dokumentaciją: o) Vieta ir Data LV (Instrukciju tulkojums no oriģinālvalodas)
