NÁVOD K OBSLUZE ES 1814 ALPINA

Řetězová motorová pila pro prořezávání

UPOZORNĚNÍ: před použitím stroje si pozorně přečtěte tento návod k použití.

ČESKY - Překlad původního návodu k používání

Kод Kод SPR 255 A 305 SPR 255 C A 305 C 3/8” 10” / 25 cm 0,050” / 1,27 mm OREGON 100SDEA041 OREGON 91PX040X 91P040X 3/8” 12” / 30 cm 0,050” / 1,27 mm OREGON 120SDEA041 OREGON 91PX045X 91P045X 1/4” 10” / 25 cm 0,050” / 1,27 mm QIRUI AT10-50 LONGER E1-25AP060T***UPOZORNĚNĺ! Tento speciální druh motorové pily byl navržen speciálně pro údržbu stromů, a proto ji musí používat pouze kvalikovaný pracovník obsluhy, který používá bezpečné pracovní vybavení, navržené s náležitou pozorností. Tato motorová pila musí být používána pouze pro údržbu stromů, a to v souladu s výše uvedenými podmínkami. Obecně se používá oběma rukama, přesně tak jako běžná motorová pila. Některé národní předpisy mohou omezovat její použití.

PŘEDSTAVENĺ VÝROBKU 1 Vážený Zákazníku, Především bychom Vám chtěli poděkovat za to, že dáváte přednost našim výrobkům. Přáli bychom si, aby Vás Váš nový stroj plně uspokojil a aby zcela splnil Vaše očekávání. Tento návod je připraven tak, aby Vám umožnil dobře poznat Váš stroj a používat jej bezpečně a účinně; nezapomeňte, že je neoddělitelnou součástí samotného stroje, mějte ho proto neustále po ruce kvůli konzultaci a předejte jej spolu se strojem novému majiteli nebo osobě, které stroj zapůjčíte. Tento Váš nový stroj byl navržen a vyroben s ohledem na současně platné předpisy, což zaručuje při re- spektování pokynů uvedených v tomto návodu jeho bezpečnost a spolehlivost (správné použití); jakékoli jiné použití nebo nerespektování bezpečnostních pokynů, pokynů pro údržbu a opravy je považováno za „nesprávné použití“, a proto v tomto případě přestává platit záruka poskytovaná Výrobcem a za jakékoli škody nebo ublížení na zdraví způsobené sobě nebo třetím osobám nesprávným použitím je odpovědný pouze uživatel. Setkáte– li se s některými nepatrnými odlišnostmi mezi Vaším strojem a strojem popsaným v tomto ná- vodu, mějte na paměti skutečnost, že neustálé vylepšování výrobků může mít za následek změnu infor- mací uvedených v tomto návodu, a to bez upozornění a bez povinnosti informovat o tom majitele stroje. Výjimku tvoří pouze ty části návodu, které jsou nezbytné pro zajištění bezpečnosti a funkčnosti. V případe pochybností se obraťte na Vašeho prodejce. Hodně zdaru při práci! OBSAH

1. Popis stroje a jeho základních součástí ......................................... 2

2. Symboly ........................................................................................ 3

3. Bezpečnostní předpisy .................................................................. 4

6. Startování – Použití – Zastavení motoru ...................................... 12

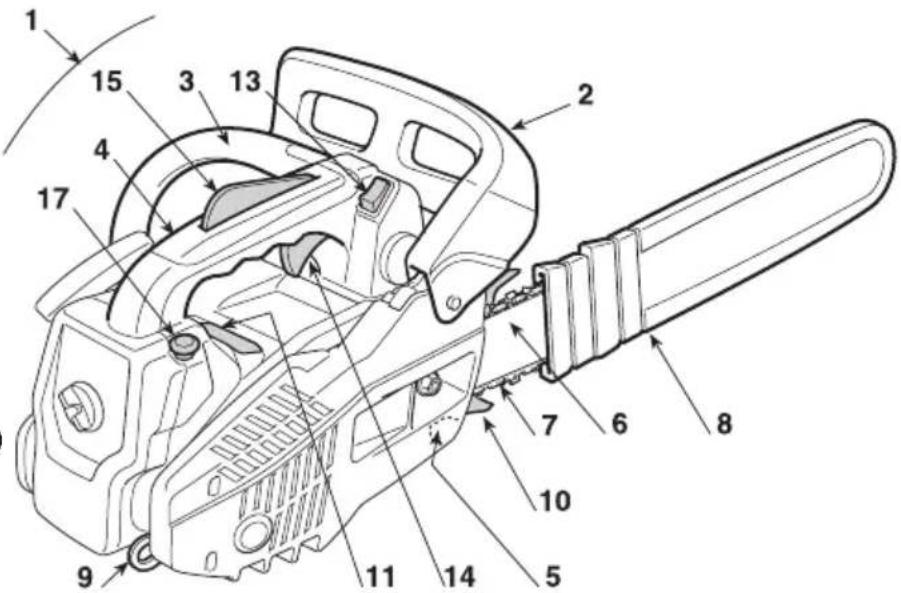

2. Přední ochranný kryt ruky

5. Zachycovač řetězu

8. Ochranný kryt vodicí lišty

10. Zubová opěrka (je-li součástí)

11. Identikační štítek

14. Akcelerační páka

15. Startovací západka akcelerační páky

16. Startovací rukojeť

18. Obohacovač směsi (Primer)

21. Uzávěr palivové nádržky

22. Uzávěr olejové nádržky

23. Kryt vzduchového ltru

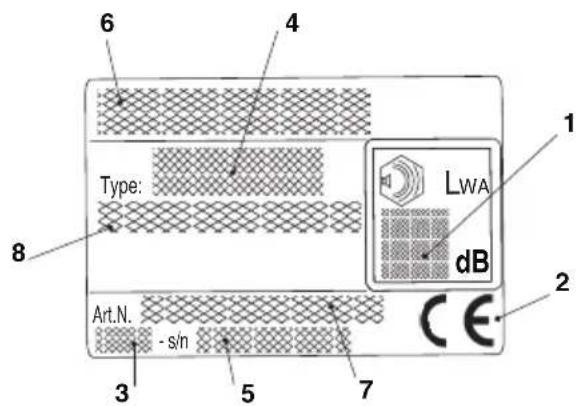

IDENTIFIKAČNĺ ŠTĺTKY

1. Úroveň akustického výkonu

3. Měsíc / Rok výroby

6. Název a adresa Výrobce

Příklad prohlášení o shodě se nachází na předposlední straně návodu.

LCS SYMBOLY 3 Maximální hodnoty hlučnosti a vibrací [1] Úroveň ekvivalentního akustického tlaku na ucho obsluhy – Nepřesnost měření dB(A) dB(A)

Úroveň naměřeného akustického výkonu – Nepřesnost měření dB(A) dB(A) 106,5

Úroveň zaručeného akustického výkonu dB(A 110 Úroveň vibrací – Přední rukojeť – Zadní rukojeť – Nepřesnost měření m/sec

5,6 7,9 1,5 TECHNICKÉ ÚDAJE SPR 255 A 305 SPR 255 C A 305 C Motor (jednoválcový dvoutaktní) - zdvihový objem cm

25,4 25,4 Směs (benzin/olej) % 40 = 2,5 % 40 = 2,5 % Výkon kW 0,9 0,9 Tloušťka řetězu mm 0,050” / 1,27 mm 0,050” / 1,27 mm Minimální otáčky

/min < 3000 - 3500 < 3000 - 3500 Maximální přípustné otáčky bez zátěže s namontovaným řetězem

/min 11000 11000 Kapacita palivové nádržky cm

Specická spotřeba při maximálním výkonu g/kWh 560 560 Kapacita olejové nádrže cm

Zuby / krok pastorku řetězu 6T / 3/8 8T / 1/4 Délka řezání mm 220 / 270 235 Hmotnost (s prázdnou nádržkou) kg 3,2 3,2 Maximální rychlost řetězu m/s 21 18,6 [1] UPOZORNĚNĺ! Hodnota vibrací se může měnit v závislosti na použití stroje a jeho výbavy a může být vyšší než uvedená hodnota. Je třeba určit bezpečnostní a ochranná opatření uživatele, která musí vycházet z odhadu zátěže produkované vibra- cemi v reál ných pod mín kách použití. Za tímto účelem je třeba vzít v úvahu všechny fáze cyklu činnosti, jako například vypnutí a činnost na prázd no.

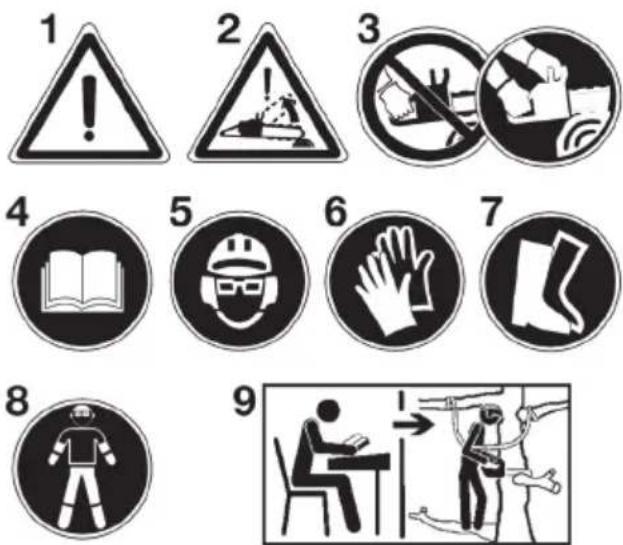

1) Pozor! Pozorně si přečtěte a dodržujte všechna

bezpečnostní upozornění.

2) Pozor! Nebezpečí zpětného rázu.

3) Při použití držte motorovou pilu oběma rukama.

4) Před použitím tohoto stroje si pozorně přečtěte

návod k použití a údržbě.

5) Používejte ochrannou přilbu, ochranné brýle a chrá-

niče sluchu. Pracovník pověřený obsluhou tohoto stroje může být při každodenním opakovaném pou ží vá ní v běžných podmínkách vystaven hladině hlu ku rovnající se nebo převyšující 85 dB (A).

6) Používejte silné pracovní rukavice.

7) Obujte si boty nebo bezpečnostní obuv s protisklu-

zovými podrážkami a ocelovými hroty.

8) Používejte vhodné ochranné prostředky pro ochra-

nu chodidel-nohou a dlaní-rukou.

9) Tato motorová pila je vhodná pouze pro pracovníky

vyškolené pro údržbu stromů (viz Návod k použití).CS URČENÉ POUŽITÍ / NEURČENÉ POUŽITÍ Tato motorová pila byla navržena pro použití výhradně kvali- kovaným pracovníkem obsluhy pro řez dřevin a odřezávání korun stromů s vysokým kmenem, pro odřezávání keřů, dřevě- ných kmenů nebo trámů, jejichž průměr závisí na délce vodicí lišty. Může být použita výhradně pro řezání dřeva. Jakékoli jiné použití nespadá do určeného použití. KROMĚ TOHO JI MOHOU POUŽÍVAT VÝHRADNĚ KVALIFIKOVANÍ PROFE- SIONÁLOVÉ POVĚŘENÍ ÚDRŽBOU STROMŮ. Během použití motorové pily si musí obsluha zajistit ochran- nou výbavu na základě pokynů uvedených v návodu a na základě piktogramů přítomných na motorové pile. Nedílnou součástí pokynů pro použití jsou i bezpečnostní pokyny a odkazy pro použití a údržbu, které se nacházejí v návodu. Ten, kdo pracuje s motorovou pilou nebo se zabývá její údržbou, musí znát návod. Je možné používat pouze originální náhradní díly nebo díly schválené výrobcem (vodicí lišta, řetěz, zapalo- vací svíčka) a kombinace vodicí lišta / řetěz, autorizované a uvedené v návodu. Za jakoukoli nehodu způsobenou neurčeným použitím a/nebo neautorizovanou změnou konstrukce motorové pily je odpo- vědný uživatel, a ne výrobce. Motorová pila se smí používat výhradně na otevřeném pro- storu. Zbytková rizika I při použití motorové pily podle pokynů stále existuje zbytkové riziko, které nelze odstranit. Na základě druhu a konstrukce motorové pily existují níže uvedená potenciální rizika: – Styk s odhalenými zuby řetězu (riziko pořezání). – Přístup k otáčejícímu se řetězu (riziko pořezání). – Prudký a nečekaný pohyb vodicí lišty (riziko pořezání). – Oddělení částí řetězu (řezání / riziko ublížení na zdraví). – Oddělení částí obráběného dílu. – Vdechování částic dílu, emise benzinového motoru. – Styk pokožky s palivem (benzin / olej). – Ztráta sluchu v případě nepoužívání chráničů sluchu během pracovní činnosti. 4 SYMBOLY / BEZPEČNOSTNĺ PŘEDPISY

3. BEZPEČNOSTNĺ PŘEDPISY

VYSVĚTLUJĺCĺ SYMBOLY POUŽITÉ NA STROJI (jsou– li součástí)

11) Palivová nádržka

13) Ovládací spínač motoru

• S přepínačem v poloze «I» dochází k nastarto- vání motoru.

• S přepínačem v poloze «O» dochází k okamži- tému zastavení činnosti motoru.

14) Nastavení karburátoru

L = nastavení směsi odpovídající nízké rychlosti H = nastavení směsi odpovídající vysoké rychlosti

19) Obohacovač směsi

• a) režim startování při studeném motoru

• b) režim startování při teplém motoru

16) Brzda řetězu (symbol

označuje směr uvolnění brzdy)

• V případě přetočení tyčky šroubovákem ve směru šipky smě- rem k poloze «MAX» bude olej přitékat do řetězu ve větším množství;

• v případě přetočení směrem k poloze «MIN» bude olej přitékat v menším množství.

18) Směr posuvu řetězu

19A) ZÁKLADNĺ POUČENĺ

1) Pečlivě si prostudujte uvedené pokyny. Sez nam te se s

ovládacími prvky stroje a se správným způsobem jeho použití. Naučte se rychle zastavit motor.

2) Nikdy nepřipusťte, aby stroj používaly děti nebo o soby,

které nejsou dokonale seznámeny s pokyny pro jeho použití. Místní zákony mohou určit mini mál ní věk pro uživatele.

3) Stroj nesmí být používán více než jednou osobou.

4) Nikdy nepoužívejte stroj za těchto podmínek:

– Jestliže se v jeho blízkosti nacházejí osoby, především děti nebo zvířata; – když je uživatel unaven nebo pokud je mu nevolno nebo v případě, že užil léky, drogy, alkohol ne bo jiné látky snižující jeho reexní schopnosti a po zornost; – když uživatel není schopen udržet stroj pevně v obou ru- kách a/nebo zůstat ve stabilní vyvážené poloze na nohou během práce.

5) Pamatujte, že obsluha nese plnou odpovědnost za pří-

padné nehody nebo nepředvídané události, ke kterým může dojít ve vztahu k jiným osobám nebo jejich majetku. B) PŘĺPRAVA K POUŽITĺ

1) Při práci je třeba používat vhodný oděv, který nepře-

káží uživateli v použití stroje. – Používejte přilnavý ochranný oděv, vybavený ochranou proti pořezání. – Používejte ochrannou přilbu, ochranné rukavice, ochranné brýle, protiprašný respirátor a boty proti pořezání s proti- skluzovou podrážkou. – Používejte chrániče sluchu na ochranu sluchového ústrojí. – Nemějte na sobe šály, pláště, náhrdelníky a pří věsky nebo volné doplňky všeobecně, protože by se mohly zachytit do stroje nebo do předmětů a materiálů nacházejících se v pracovním prostoru. – Dlouhé vlasy vhodným způsobem sepněte.

2) POZOR, NEBEZPEČĺ! Benzin je vysoce hoř lavý.

– palivo uchovávejte ve vhodných nádobách homologova- ných pro toto použití; – při manipulaci s palivem nekuřte; – uzávěr palivové nádržky otevírejte pomalu a nechte po- stupně uniknout vnitřní tlak; – palivo doplňujte pouze na otevřeném prostoru a s použitím trychtýře; – palivo doplňujte před nastartováním motoru; nesnímejte uzávěr palivové nádržky a ne dopl ňujte palivo při za- pnutém motoru nebo je– li motor horký; – když palivo vyteče, nestartujte motor, ale vzdalte stroj od prostoru, na kterém se palivo vylilo, a zabraňte tak možnosti vzniku požáru, dokud se pa livo nevysuší a nedojde k rozptý- lení benzino vých výparů; – okamžitě vyčistěte všechny stopy po benzinu vylitém na stroj nebo na zem; – nestartujte stroj na místě, kde bylo provedeno doplnění paliva; – zabraňte styku paliva s oděvem a v případě, že k němu dojde, se před nastartováním motoru převlečte; – vždy nasaďte zpět a dotáhněte uzávěr palivové nádržky a nádoby s benzinem.

3) Proveďte výměnu vadného nebo poškozeného tlumiče

4) Před použitím stroje proveďte jeho základní kontrolu se

zvláštním důrazem na následující skutečnosti: – Akcelerační páka a bezpečnostní páka se musí po hybovat volně, nenásilně a při uvolnění se musí au tomaticky a rychle vrátit do neutrální polohy; – když nedojde ke stlačení bezpečnostní páky, ak ce lerační páka musí zůstat zajištěná; – ovládací spínač motoru se musí dát lehce přep nout z jedné polohy do druhé; – elektrické kabely, zejména kabel zapalovací sví čky, musí být neporušené, aby se zabránilo vzniku jisker, a kryt zapalovací svíčky musí být správ ně namontován na svíčce; – rukojeti a ochranné kryty stroje musí být čisté a su ché a musí být pevně uchyceny na stroji; – brzda řetězu musí být funkční a účinná; – vodicí lišta a řetěz musí být správně na mon to vány; – řetěz musí být správně napnutý.

5) Před zahájením práce se ujistěte, že jsou všechny

ochranné kryty správně namontovány. C) BĚHEM POUŽITĺ

1) Nestartujte motor v uzavřených prostorech, kde vzniká

nebezpečí nahromadění dýmů obsahujících oxid uhelnatý. Při práci v příkopech, dutinách apod. se ujistěte o dostatečné výměně vzduchu.

2) Pracujte pouze při denním světle nebo při dobrém umělém

3) Při práci na zemi zaujměte pevnou a stabilní polohu:

– v rámci možností se vyhněte práci na mokrém nebo kluz- kém povrchu a práci na nerovném nebo příliš strmém te- rénu, který nezaručuje stabilitu obsluhy během pracovní činnosti; – vyhněte se použití nestabilních žebříků a plošin; – nepracujte se strojem nad úrovní ramen; – nikdy neběhejte, ale kráčejte a věnujte pozornost nerovnos- tem terénu a přítomnosti případných překážek. – Nepracujte sami nebo příliš osamoceni, abyste usnadnili přivolání pomoci v případě úrazu.

4) Startujte motor s pevně uchopeným strojem:

– motor startujte alespoň 3 metry od místa, na kte rém došlo k doplnění paliva; – zkontrolujte, zda se v pracovním prostoru stroje ne nacházejí žádné jiné osoby; – nesměřujte výfuk a tím i výfukové plyny vůči hořlavým ma- teriálům: – dávejte pozor na možné vymrštění materiálů způ so bené pohybem řetězu, zejména v případě, kdy řetěz narazí na překážky nebo cizí tělěsa.

5) Neměňte seřízení motoru a nedovolte, aby motor pra-

coval při příliš vysokých otáčkách.

6) Nevystavujte stroj nadměrné námaze a ne pou ží vejte malý

stroj pro realizaci náročných prací; použití vhodného stroje snižuje rizika a zlepšuje kvalitu práce.

7) Zkontrolujte, zda jsou minimální otáčky motoru takové, aby

neumožňovaly pohyb řetězu, a zda po akceleraci dojde k rych- lému návratu režimu motoru na minimální otáčky.

8) Dbejte, aby nedošlo k prudkému nárazu vodicí lišty do

cizích těles a k možnému vymrštění materiálu, způsobenému pohybem řetězu.

– Při opuštění stroje a jeho ponechání bez dozoru; – před doplňováním paliva.

10) Zastavte motor a odpojte kabel zapalovací svíčky:

– Před kontrolou a čištěním stroje nebo před prací na stroji; – po nárazu na cizí předmět. Před opětovným pou ži tím stroje zkontrolujte případné škody a pro veďte potřebné opravy; – v případě, že stroj začne vibrovat neobvyklým způsobem (Okamžitě vyhledejte příčiny vibrací a zajistěte provedení potřebných kontrol ve Spe cializovaném středisku). – když je stroj mimo provoz.

11) Nevystavujte se působení prachu a pilin vytvářených ře-

tězem během řezání. D) ÚDRŽBA A SKLADOVÁNĺ BEZPEČNOSTNĺ PŘEDPISY 5 CS1) Pravidelně kontrolujte dotažení šroubů a matic, abyste si mohli být stále jisti bezpečnou činností stroje. Pravidelná údržba je zásadou pro bez pečnost a pro zachování pů- vodních vlastností.

2) Neskladujte stroj s benzinem v nádržce v místnosti, ve

které by benzinové výpary mohly dosáhnout plamene, jiskry nebo silného zdroje tepla.

3) Před umístěním stroje v jakémkoli prostoru nechte motor

4) Za účelem snížení rizika požáru udržujte motor, výfuk a

prostor pro skladování benzinu bez pilin, zbytků větví, listí nebo nadměrného mazacího tuku; nenechávejte nádoby s posekaným materiálem uvnitř místnosti.

5) Je– li nutné vypustit palivovou nádržku, pro vá děj te tuto

operaci na otevřeném prostoru a při vychladnutém motoru.

6) Při každém zásahu na řezném ústrojí pou ží vej te

7) Dbejte na naostření řetězu. Všechny operace týkající se

řetězu a vodicí lišty jsou pracemi, které ke své dokonalé reali- zaci vyžadují specické znalosti a použití příslušných zařízení; proto z bezpečnostních dů vodů požádejte o jejich provedení vašeho Pro dejce.

8) Z bezpečnostních důvodů nikdy nepoužívejte stroj s

opotřebovanými nebo poškozenými sou část mi. Poško- zené díly musí být vyměněny a nikdy nesmí být opra- vovány. Používejte jenom originální náhradní díly. Díly, které nemají stejnou kvalitu, mohou způsobit poškození stroje a ohrozit bezpečnost.

9) Před uložením stroje se ujistěte, že jste odstranili klíče nebo

nářadí použité při údržbě.

10) Uložte stroj mimo dosah dětí!

E) PŘEPRAVA A MANIPULACE

1) Pokaždé, když je třeba manipulovat se strojem nebo jej

přepravovat, je třeba: – Vypnout motor, vyčkat na zastavení řetězu a odpojit kryt zapalovací svíčky; – aplikovat ochranný kryt vodicí lišty; – uchopit stroj výhradně za rukojeti a nasměrovat vodicí lištu v opačném směru vůči směru jízdy.

2) Při přepravě stroje v autě je třeba umístit stroj tak, aby ni-

koho neohrožoval, a řádně jej připevnit, aby se zabránilo jeho převrácení s možným poškozením a únikem benzinu.

• Během činnosti řetězové pily udržujte všechny části tě la v dostatečné vzdálenosti od ozubeného řetězu. Před uvedením řetězové pily do činnosti se ujistěte, že ozubený řetěz nepřichází s ničím do styku. Chvilka ne pozornosti během činnosti řetězové pily může způsobit za chycení oděvu nebo těla do ozubeného řetězu.

• Při práci oběma rukama musí pravá ruka vždy uchopit zadní rukojeť a levá ruka čelní rukojeť. Při držení řetě- zové pily byste nikdy neměli vzájemně zaměnit ruce, protože se tak zvýší riziko nehod, které by vám mohly být způsobeny.

• Používejte ochranné brýle a chrániče sluchu. Do po- ru ču je se použití dalších osobních ochranných pra- cov ních prostředků pro hlavu, ruce a nohy. Oblečení vhod né ho ochranného oděvu sníží nehody s ublížením na těle, způsobené létajícími úlomky i náhodným stykem s ozube nou pilou.

• Při řezání větve, která je napnutá, je třeba dávat pozor na riziko zpětného vrhu. Při uvolnění napnutí dřevěných vlá ken může větev při zpětném pohybu zasáhnout ob slu hu a/nebo vymrštit řetězovou pilu mimo kontrolu ze stra ny ob- sluhy.

• Věnujte mimořádnou pozornost řezání křoví a mla dých keřů. Jemné materiály mohou být zachyceny do o zu beného řetězu a mohou být vymrštěny ve směru, ve kte rém se na- cházíte vy, a/nebo mohou způsobit ztrátu vaší rovnováhy.

• Řetězovou pilu přepravujte tak, že ji budete držet za čel ní rukojeť, když je vypnutá, a budete ji udržovat v do statečné vzdálenosti od vašeho těla. Při přepravě nebo odkládání řetězové pily je třeba pokaždé nasadit kryt vodicí lišty. Správné zacházení s řetězovou pilou sní ží pravděpodobnost náhodného styku s pohyblivým ozu beným řetězem.

• Dodržujte pokyny týkající se mazání, napnutí řetězu a náh radního příslušenství. Nesprávně napnutý a na- ma za ný řetěz se může buď přetrhnout, nebo zvýšit riziko zpět ného vrhu.

• Udržujte rukojeti v suchém a čistém stavu, bez stop po oleji a mazacím tuku. Mastné a zaolejované rukojeti jsou kluzké a způsobují ztrátu kontroly.

• Startovací rozvod tohoto stroje vytváří elektromag- netické pole mírné intenzity, při které však nelze vyloučit možnost rušení aktivních, nebo pasivních medicínských za- řízení implantovaných obsluze s možnými vážnými následky pro její zdraví. Uživatelům uvedených medicínských zařízení se proto doporučuje před použitím stroje konzultovat lékaře nebo výrobce samotných zařízení. G) PŘĺČINY ZPĚTNÉHO VRHU A PREVENCE ZE STRANY OBSLUHY Věnujte velkou pozornost situacím, při kterých může dojít k uklouznutí (mokrý terén nebo sníh), a nerovnému terénu nebo terénu pokrytému vegetací. Dávejte pozor na ukryté překážky, jako jsou odřezané kmeny, kořeny, kameny, jámy a příkopy, abyste zabránili zakopnutí. Buďte velmi opatrní při práci na svazích nebo na nerovném terénu. Nikdy nepoužívejte motorovou pilu jednou rukou. Při použití pouze jedné ruky bude těžší kontrolovat reakční odmrštění a zabránit vodicí liště nebo řetězu, aby pojížděly nebo poskakovaly podél větve nebo kmene. Ke zpětnému vrhu může dojít při doteku předmětu hrotem nebo koncovou částí vodicí lišty nebo při zpětném sevření dřeva a přivření ozubeného řetězu do řezané části. Dotek koncovou částí může v některých případech způsobit ná hlou opačnou reakci a posunout vodicí lištu směrem na ho ru a dozadu, směrem k obsluze. Sevření ozubeného řetězu v horní části vodicí lišty může po su- nout ozubený řetěz rychle dozadu, směrem k obsluze. První nebo druhá z uvedených reakcí může vyvolat ztrátu kon- troly nad pilou a způsobit vážnou nehodu dané osoby. Nespo- léhejte se výhradně na bezpečnostní prvky, které jsou součástí pily. Uživateli řetězové pily se vyplatí přijmout různá opatření na odstranění rizik nehod nebo zranění v průběhu řezacích prací. Zpětný vrh je výsledkem nesprávného použití nástroje a/nebo nesprávného postupu nebo podmínek činnosti a lze mu předejít dodržováním vhodných, níže uvedených opatření:

• Držte pilu pevně oběma rukama, s palci a prsty kolem rukojetí řetězové pily, a uveďte vaše tělo a ramena do polohy, která vám umožní odolat síle zpětného rázu. Sílu zpětného vrhu může obsluha kontrolovat za před- pokladu, že přijala příslušná opatření. Nedovolte u vést řetězovou pilu do činnosti.

• Nenatahujte ramena příliš daleko a neřežte nad ú rov ní výšky ramene. Přispívá to k zabránění nech tě né ho styku s koncovými částmi a umožňuje lepší kontrolu řetězové pily v nenadálých situacích.

• Používejte výhradně vodicí lišty a řetězy uvedené vý- rob cem. Nevhodné náhradní vodicí lišty a řetězy mohou být příčinou přetržení řetězu a/nebo zpětného vrhu.

• Dodržujte pokyny výrobce, které se týkají ostření a údržby řetězové pily. Pokles úrovně hloubky může mít za následek zpětný vrh. 6 BEZPEČNOSTNĺ PŘEDPISY

CSH) TECHNIKY POUŽITÍ MOTOROVÉ PILY

Pokaždé dodržujte bezpečnostní upozornění a používejte techniky řezání nejvhodnější pro daný druh práce, v souladu s pokyny a příklady uvedenými v návodu k použití. J) DOPORUČENÍ PRO ZAČÁTEČNÍKY Před realizací prvního skácení nebo odvětvení stromu je vhodné: – Absolvovat specický výcvik pro použití zařízení tohoto druhu; – důkladně si přečíst bezpečnostní upozornění a pokyny pro použití, obsažené v tomto návodu; – nacvičit si potřebný postup na kmenech umístěných na zemi nebo upevněných na stojanech za účelem získání potřebné zručnosti a zvládnutí nejvhodnějších technik řezání. K) JAK ČĺST NÁVOD K POUŽITĺ V textu návodu se nacházejí některé odstavce ob sahující mimořádně důležité informace. Tyto odstavce jsou značeny odlišným stupněm zvýraznění s ná sledujícím významem: POZNÁMKA nebo DŮLEŽITÁ INF. Upřesňuje nebo blíže vy svě tlu je některé již předem uvedené informace se zá měrem vyhnout se poškození stroje a způ so bení škod. UPOZORNĚNĺ! Možnost ublížení na zdraví sobě nebo jiným osobám v případě neuposlechnutí. NEBEZPEČĺ! Možnost těžkého ublížení na zdraví sobě nebo jiným osobám v případě neuposlech- nutí.

3.1 PRÁCE S MOTOROVOU PILOU PŘI ODVĚTVOVÁNÍ

S POUŽITÍM LANA A ŘEMENOVÉHO POPRUHU Tato kapitola popisuje pracovní postupy snižující riziko pora- nění motorovou pilou při odvětvování ve výšce s pomocí lana a řemenového popruhu. I když může sloužit jako pomůcka při základním popisu v základních pokynech nebo návodech používaných při výcviku, neměla by se používat jako náhrada formálního výcviku. Základní pokyny poskytnuté v příloze představují pouze příklady správného použití. Je vhodné po- každé dodržovat národní zákony a předpisy. Základní požadavky pro práci ve výškách Je vhodné, aby pracovníci pracující při odvětvování ve výš- kách s motorovou pilou za pomoci lana a řemenového po- pruhu nikdy nepracovali sami. Je vhodné, aby byli zabezpe- čeni pracovníkem na zemi, který absolvoval výcvik ohledně vhodných postupů v nouzovém stavu. Je vhodné, aby pracovníci pracující při odvětvování s moto- rovou pilou absolvovali pro tuto práci základní výcvik ohledně způsobů bezpečného lezení a pracovních poloh a aby byly správně vybaveni řemenovými popruhy, lany, plochými řemeny s koncovými podélnými otvory, karabinami a jinými zařízeními, která slouží k vlastnímu zajištění i k zajištění motorové pily, a aby při práci dodržovali bezpečné pracovní polohy. Příprava před použitím motorové pily na stromě Je vhodné, aby byla motorová pila zkon- trolována, aby měla doplněné palivo, aby ji pracovník, který je na zemi, nastartoval a předehřál a aby byla vypnuta ještě před předáním pracovníkovi, který se nachází na stromě. Je vhodné upevnit motorovou pilu plo- chým řemenem vhodným pro spojení s řemenovým popruhem pracovníka. a) upevněte plochý řemen k úchytnému bodu na zadní straně motorové pily (A); b) připravte vhodné karabiny umožňující nepřímé uchycení (to znamená prostřednictvím plochého řemene) a přímé připojení (to znamená k úchytnému bodu motorové pily) motorové pily k řemenovému popruhu pracovníka; c) ujistěte se, že je motorová pila při předávání pracovníkovi bezpečným způsobem uchycena; d) před odpojením motorové pily od zařízení určeného k je- jímu zvedání se ujistěte, že je motorová upevněna k řeme- novému popruhu. Možnost upevnění motorové pily přímo k řemenovému po- pruhu snižuje riziko poškození zařízení během pohybů kolem stromu. Pokaždé, když je motorová pila připevněna přímo k řemenovému popruhu, odpojte její napájení. Je vhodné uchycovat motorovou pilu k doporučeným úchytným bodům na řemenovém popruhu. Tyto se mohou nacházet v mediánovém bodu (předním nebo zadním) nebo po stranách. Je-li to možné, připojte motorovou pilu k zadnímu centrálnímu mediánovému bodu, abyste zabránili interferenci s lany určenými k lezení a aby byla její váha snášena směrem k základně páteře pracovníka. Během přesunu motorové pily z jed- noho úchytného bodu do druhého je vhodné, aby se pracovníci před jejím uvolněním ze starého úchyt- ného bodu ujistili, zda je uchycena k novému úchytnému bodu. Použití motorové pily na stromě Analýza nehod s těmito motorovými pilami během odvětvování stromů poukazuje na to, že hlavním důvodem je nesprávné použití motorové pily pouze jednou rukou. U většiny nehod se pracovníci nesnažili zaujmout bezpečnou pracovní polohu umožňující uchycení motorové pily oběma rukama. Z toho vyplývá zvýšené riziko zranění způsobených:

• chybějícím bezpečným zajištěním motorové pily pro případ zpětného rázu, BEZPEČNOSTNĺ PŘEDPISY 7 CS• chybějící kontrolou motorové pily, zvyšující pravděpodob- nost styku s lany určenými k lezení a s tělem pracovníka (zejména levou rukou a dlaní) a

• ztrátou rovnováhy způsobenou pracovní polohou, která není bezpečná a která způsobuje styk s motorovou pilou (ná- hodný pohyb během činnosti motorové pily). Bezpečná pracovní poloha pro použití oběma rukama Aby bylo pracovníkům umožněno uchopit motorovou pilu oběma rukama, je vhodné dodržovat během činnosti motorové pily základní pravidlo, a tím je dodržení bezpečné pracovní polohy:

• v úrovni kyčlí – při realizaci vodorovných řezů,

• v úrovni solárního plexu – při realizaci svislých řezů. Když pracovník pracuje v blízkosti svislých kmenů s nízkou boční silou působící v pracovní poloze, může být k zajištění bezpečné pracovní polohy potřebné dokonalé opření. Když se však pracovník vzdálí od kmene, bude třeba, aby u dě lal kroky vedoucí ke zrušení nebo neutralizaci stoupajících bočních sil, a to například změ nou směru hlavního lana prostřednictvím případného úchytu nebo pou- žitím plochého řeme ne, který lze nastavit přímo z řemeno- vého popruhu k přídavnému úchytu. Dosažení dobrého opření v pra- covní poloze může být usnad- něno použitím třmene, který je dočasně vytvořen řemenem ve tvaru kroužku, do kterého lze za- sunout nohu. Nastartování motorové pily na stromě Během startování motorové pily na stromě je vhodné, aby pracovník: a) uvedl před nastartováním do činnosti řetězovou brzdu, b) udržel motorovou pilu před nastartováním na levé nebo na pravé straně těla, a to konkrétně:

1) na levé straně, a to tak, že bude držet motorovou pilu vzdá-

lenou od těla; pilu bude držet levou rukou položenou na přední rukojeti a zatáhne za startovací lanko pravou rukou nebo

2) na pravé straně, a to tak, že bude držet motorovou pilu

vzdálenou od těla; pilu bude držet pravou rukou položenou na jedné z obou rukojetí a zatáhne za startovací lanko levou rukou. Když necháváte motorovou pilu v činnosti zavěšenou na plo- chém řemenu, je vhodné, aby předtím byla vždy zařazena řetězová brzda. Je vhodné, aby pracovníci zkontrolovali před každým kritickým řezáním, zda se v motorové pile nachází dostatek paliva. Použití motorové pily pouze jednou rukou Je vhodné, aby pracovníci nepoužívali motorové pily při od- větvování jednou rukou, nacházejí-li se v nestabilní pracovní poloze nebo – při přednostním použití motorové pily před ruční pilou – při řezání dřeva s malým průměrem na koncích větví. Motorové pily je vhodné po- užívat k odvětvování pouze jednou rukou v případě:

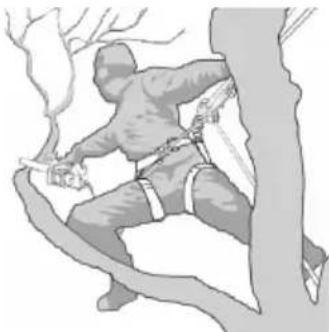

• že pracovníci nemohou udržet pracovní polohu, umožňující použití moto- rové pily oběma rukama a

• když potřebují udržet svoji pracovní polohu pouze jednou rukou a v případě, že se motorová pila pou- žívá po celé délce, kolmo k tělu pracovníka, při jejím sou- časném vzdálení. Je vhodné, aby pracovníci:

• nikdy neřezali tak, aby se prostor zpětného rázu nacházel na konci vodicí lišty motorové pily;

• aby nikdy „neřezali a nedrželi“ odřezávané části a

• aby se nikdy nepokoušeli o zachycení padajících odřeza- ných částí. Uvolnění zaklíněné motorové pily V případě, že se motorová pila během řezání zaklíní, je vhodné, aby pracovníci:

• motorovou pilu vypnuli a bezpečně ji upevnili k části větve nacházející se mezi kmenem a bodem řezu nebo k lanu oddělenému od pracovního nástroje;

• v případě potřeby při zvedání větve tahali motorovou pilu ze strany značky;

• v případě potřeby použili k uvolnění zaklíněné motorové pily ruční pilu nebo druhou motorovou pilu a provedli nový řez ve vzdálenosti alespoň 30 cm od zaklíněné motorové pily. V případě použití ruční pily nebo další motorové pily k uvolnění zaklíněné motorové pily je vhodné, aby byly řezy provedeny směrem ke konci větve (to znamená mezi zaklíněnou motoro- vou pilou a koncem větve, nikoli mezi kmenem a zaseknutou motorovou pilou), aby se tak zabránilo odpadnutí motorové pily s odřezanou částí větve a tím i další komplikaci. 8 BEZPEČNOSTNĺ PŘEDPISY CSDŮLEŽITÁ INF. Stroj je dodáván s odmonto- vanou vodicí lištou a řetězem a s prázdnou palivo- vou a olejovou nádržkou. UPOZORNĚNĺ! Rozbalení a dokončení mon tá že musí být provedeno na rovné a pe- v né ploše, s dostatečným prostorem pro ma- ni pu laci se strojem a s obaly, za použití vhod- ného nářadí. Likvidace obalů musí proběhnout v souladu s platnými místními předpisy. UPOZORNĚNĺ! Při každé manipulaci s vo- di cí lištou a řetězem používejte silné pracovní ru kavice. Věnujte maximální pozornost mon- táži vodicí lišty a řetězu, abyste ne na rušili bezpečnost a účinnost stroje; v případě po- chybností se obraťte na vašeho Prodejce. Před montáží vodicí lišty se ujistěte, že není akti- vována brzda řetězu; tento stav je charakterizován úplným zatažením předního ochranného krytu ruky směrem dozadu vůči tělesu stroje. UPOZORNĚNĺ! Proveďte všechny uve- dené operace při vypnutém motoru.

1. MONTÁŽ ZUBOVÉ OPĚRKY

(pokud již nebyla namontována ve výrobním závodě) – Odšroubujte matici (1) a odmontujte ochranný kryt spojky (2).

2. MONTÁŽ LIŠTY A ŘETĚZU

– Odšroubujte matici a odmontujte ochranný kryt spojky kvůli zajištění přístupu k prstencové ře- tězce a k uložení vodicí lišty (Obr. 2). – Odstraňte plastovou rozpěrku (1); tato rozpěrka slouží výhradně pro přepravu zabaleného stroje a nesmí být dále používána (Obr. 2). – Namontujte vodicí lištu (2) vložením závitového kolíku do drážek a jejím přitlačením k zadní části tělesa stroje (Obr. 3). – Namontujte řetěz kolem prstencové řetězky a podél vodicí lišty; dbejte přitom na dodržení směru posuvu (Obr. 4); je– li hrot vodicí lišty vy- baven pevnou řetězkou, dbejte na to, aby se spojovací články řetězu správně zasouvaly do otvorů řetězky. – Namontujte zpět ochranný kryt bez utažení ma- tice a dbejte přitom na správné zasunutí dvou zadních úchytů do příslušných uložení. – Zkontrolujte, zda je čep napínáku řetězu (3) ochran ného krytu spojky správně zasunutý do pří sluš ného otvoru vodicí lišty; v o pač ném pří- pa dě vhodně seřiďte šroubovákem šroub (5) napínáku řetězu až do úplného zasunutí ko líku (Obr. 5). – Seřizovacím šroubem napínáku řetězu (4) se- řiďte správné napnutí řetězu (Obr. 5). – Přidržte vodicí lištu nadzvednutou a prostřed- nictvím klíče z příslušenství utáhněte na doraz matici ochranného krytu (Obr. 6).

• Kontrola napnutĺ řetězu Zkontrolujte napnutí řetězu. Řetěz je správně na- pnutý, když při jeho uchopení v polovině vodicí lišty spojovací články nevyjdou z vodicí drážky (Obr. 7). MONTÁŽ STROJE 9

4. MONTÁŽ STROJEV tabulce jsou uvedena množství benzinu a oleje,

které je třeba použít k přípravě palivové směsi v závislosti na použitém druhu oleje. Při přípravě palivové směsi: – Naplňte homologovanou nádobu přibližně polo- vinou určeného množství benzinu. – Přidejte všechen olej podle tabulky. – Doplňte zbývající benzin. – Zavřete uzávěr a energicky protřepejte. DŮLEŽITÁ INF. Směs je vystavena stárnutí. Nepřipravujte nadměrná množství směsi, abyste zabránili tvorbě usazenin. DŮLEŽITÁ INF. Uchovávejte nádoby se smě sí a s benzinem řádně odlišené a označené, aby se zabránilo jejich záměně při použití. DŮLEŽITÁ INF. Pravidelně čistěte nádoby na benzin a na směs, aby se odstranily případné usa- zeniny. DŮLEŽITÁ INF. V případě nedostatečného zamíchání se zvyšuje riziko předčasného zadření pístu následkem mimořádně chudé směsi. Záruka přestává platit také v případě nedodržení pokynů pro směšování paliva apod. obsažených v tomto návodu.

UPOZORNĚNĺ! Benzin a výpary benzinu jsou vysoce hořlavé. RIZIKO POPÁLENIN A POŽÁRU. UPOZORNĚNĺ! Opatrně otevřete uzávěr nádržky, protože uvnitř mohlo dojít k vytvo- ření tlaku. NEBEZPEČĺ! – Během doplňování paliva nekuřte a nevde- chujte výpary z benzinu. – Palivo přidávejte před nastartováním mo- toru. – Ujistěte se o správném zavření uzávěru ná- držky po doplňování. – Nikdy neodstraňujte uzávěr nádržky ani ne-

1. PŘĺPRAVA PALIVOVÉ SMĚSI

Tento stroj je vybaven dvoutaktním motorem vyža- dujícím použití palivové směsi složené z benzinu a mazacího oleje. DŮLEŽITÁ INF. Pokud se používá pouze ben zin, dochází k poškození motoru a následkem je propadnutí záruky. DŮLEŽITÁ INF. Používejte pouze kvalitní pa- liva a maziva za účelem uchování vlastností stroje a životnosti mechanických orgánů.

• Caratteristiche della benzina Používejte pouze bezolovnatý benzin (zelený ben- zin) s minimálním oktanovým číslem 90 N.O. DŮLEŽITÁ INF. Zelený benzin má tendenci vytvářet usazeniny v nádobě, ve které je sklado- ván déle než 2 měsíce. Vždy používejte pouze čerstvý benzin!

• Informace týkající se oleje Používejte pouze syntetický olej vynikající kvali ty, specický pro dvoutaktní motory. U vašeho Prodejce najdete oleje specicky navr- žené pro tento druh motoru, které mu za ru čují vy- soký stupeň ochrany. Použití těchto olejů umožňuje použití 2,5% pali- vo vé směsi, to znamená směsi tvořené 1 dílem o le je na každých 40 dílů benzinu.

• Příprava a skladování palivové směsi NEBEZPEČĺ! Benzin a palivová směs jsou zápalné! – Benzin a palivovou směs skladujte v ho- mologovaných nádobách určených pro paliva, na bezpečném místě, v dostatečné vzdá le no sti od zdrojů tepla nebo volného pla mene. – Nenechávejte nádoby na pohonné látky v dosahu dětí. – Během přípravy palivové směsi nekuřte a vyhněte se inhalaci benzinových výparů. 10 PŘĺPRAVA NA PRÁCI

Benzin Syntetický olej Dvoutaktní litry/ů litry/ů cm

10 0.250 250po jiném nárazu, aby byly odhaleny významné škody nebo vady; – proveďte doplnění směsi a oleje naplněním pří- slušných nádržek; – zkontrolovat, zda nejsou uvolněné šrouby na stroji a na vodicí liště; – zkontrolovat, zda je řetěz naostřen a bez viditel- ných stop po poškození; – zkontrolovat, zda je vzduchový ltr čistý; – zkontrolovat, zda jsou rukojeti a ochranné kry ty stroje čisté a suché, správně namontované a pevně uchycené na stroji; – zkontrolovat upevnění rukojetí; – zkontrolovat účinnost brzdy řetězu. – zkontrolujte napnutí řetězu.

5. KONTROLA NAPNUTĺ ŘETĚZU

UPOZORNĚNĺ! Proveďte všechny uve- dené operace při vypnutém motoru. Řetěz je správně napnutý, když při jeho uchopení v polovině vodicí lišty spojovací články nevyjdou z vodicí drážky (Obr. 7). – Uvolněte matici ochranného krytu prostřednic- tvím klíče z příslušenství (Obr. 5). – Seřizovacím šroubem napínáku řetězu (4) se- řiďte správné napnutí řetězu (Obr. 5). – Přidržte vodicí lištu nadzvednutou a prostřed- nictvím klíče z příslušenství utáhněte na doraz matici ochranného krytu (Obr. 6).

6. KONTROLA BRZDY ŘETĚZU

Tento stroj je vybaven nouzovým brzdným sys- témem. Brzda řetězu představuje zařízení sloužící k okamžitému zastavení pohybu řetězu v případě zpět ného rázu. Obvykle dojde k aktivaci brzdy au- tomaticky, působením síly setrvačnosti. Může být aktivována také manuálně, a to stlačením páky ovládání brzdy (levý ochranný kryt) dolů, směrem k přední části. Tato brzda může být aktivována také manuálně, posunutím předního ochranného krytu směrem dopředu. Za účelem uvolnění brzdy potáhněte přední kryt směrem k rukojeti, dokud neuslyšíte cvaknutí. Při kontrole účinnosti brzdy je třeba: – Nastartujte motor a pevně uchopte rukojeť o bě ma rukama. – Aktivací ovládání akcelerace na udržení řetězu v pohybu posuňte dopředu páku brzdy s použi- tím hřbetu levé ruky; zastavení řetězu musí být okamžité. – Po zastavení řetězu okamžitě uvolněte páku akcelerace. – Uvolněte brzdu. UPOZORNĚNĺ! V případě, že brzda ře tězu nefunguje správně, nepoužívejte stroj a obraťte se na vašeho Prodejce kvůli potřebné kontrole. přidávejte palivo, když je motor v činnosti nebo když je ještě teplý. – Zkontrolujte, zda nedochází k únikům. – Motor nastartujte v dostatečné vzdálenosti od místa doplňování paliva. Před provedením doplnění paliva: – Rázně potřeste kanystrem s palivovou směsí. – Uložte stroj na rovnou plochu, do stabilní polohy, s uzávěrem nádržky nahoře. – Vyčistěte uzávěr nádržky a okolní prostor, aby se zabránilo vniku nečistot během doplňování paliva. – Opatrně otevřete uzávěr nádržky za účelem postupného vypouštění tlaku. Při doplňování paliva používejte trychtýř a nádržku neplňte až po okraj. UPOZORNĚNĺ! Pokaždé zavřete uzávěr nádržky a dotáhněte jej až na doraz. UPOZORNĚNĺ! Okamžitě očistěte jakou- koli stopu po palivové směsi, která se pří- padně rozlila po stroji nebo po terénu, a ne- startujte motor, dokud nedojde k úplnému rozptýlení benzinových výparů.

3. MAZIVO K MAZÁNĺ ŘETĚZU

DŮLEŽITÁ INF. Používejte výhradne speci- cký olej pro motorové pily nebo adhezní olej pro motorové pily. Nepoužívejte olej s obsahem necis- tot, abyste neucpali ltr v nádržce a abyste zabrá- nili trvalému poškození olejového cerpadla. DŮLEŽITÁ INF. Specický olej pro mazání retezu je biodegradabilní. Použití minerálního oleje nebo oleje pro motory zpusobí vážné škody na životním prostredí. Použití oleje dobré kvality je základem pro do sa- žení účinného mazání řezných orgánů; použitý ne bo nekvalitní olej negativně ovlivňuje mazání a snižuje životnost řetězu a vodicí lišty. Je vhodné zcela naplnit olejovou nádržku (pro- střednictvím trychtýře) při každém doplňování pa- liva; vzhledem k tomu, že kapacita olejové nádr žky je navržena tak, aby se palivo spotřebovalo vždy dříve než olej, tímto způsobem se za brání riziku činnosti stroje bez maziva.

Před zahájením práce je třeba: – zkontrolujte správnou činnost spojky (když je v neutrálu, řetěz se nesmí pohybovat); – zkontrolujte motorovou pilu každý den nebo v každém případě před použitím, po pádu nebo PŘĺPRAVA NA PRÁCI 11 CSDŮLEŽITÁ INF. Abyste zabránili přetržení startovacího lanka, netahejte za něj až do jeho úplného vytažení, netahejte je tak, aby se otíralo o vodicí otvor, a postupně uvolňujte startovací ruko- jeť, abyste se vyhnuli jejímu nekontrolovatelnému návratu do klidové polohy.

7. Zasuňte zpět kulovou rukojeť sytiče, a to při-

bližně do poloviny jeho dráhy.

8. Znovu potáhněte za startovací rukojeť až do

dosažení pravidelného nastartování motoru. POZNÁMKA Při opakované aktivaci star- tovacího lanka při zapnutém startéru by moh lo dojít zahlcení motoru, spojenému s ná sledným obtížným startováním. V případě zahlcení motoru odmontujte svíčku a lehce potáhněte rukojeť star- tovacího lanka za účelem odstranění nadbytku paliva; následně osušte elektrody zapalovací svíčky a namontujte ji zpět do motoru.

9. Jakmile dojde k nastartování motoru, krátce

aktivujte akcelerátor kvůli uvolnění startéru a obnovení minimálních otáček motoru. DŮLEŽITÁ INF. Nenechávejte motor v čin no- sti na vysokých otáčkách s aktivovanou brzdou řetězu; mohlo by to způsobit přehřátí a poškození spojky.

10. Před použitím stroje nechte motor v činnosti

na minimálních otáčkách nejméně 1 minutu.

• Startování za tepla Při startování za tepla (bezprostředně po zastavení motoru) postupujte dle bodů 1 – 2 – 5 – 6 – 9 před- cházejícího postupu. UPOZORNĚNĺ! Přísně dodržujte pokyny uvedené v části „Pro vaši bezpečnost“

3.1). POUŽITĺ MOTORU (Obr. 10) DŮLEŽITÁ INF. Před aktivací ovládání akce- lerace pokaždé vyřaďte z činnosti brzdu řetězu potáhnutím páky směrem k obsluze. Rychlost řetězu je řízena akcelerační pákou (1), umístěnou na zadní rukojeti (2). STARTOVÁNĺ MOTORU UPOZORNĚNĺ! Nastartování motoru mu sí proběhnout v minimální vzdálenosti 3 me trů od místa, kde se doplňovalo palivo. Před nastartováním motoru: – Uložte stroj do stabilní polohy na terénu. – Sejměte ochranný kryt vodicí lišty. – Ujistěte se, že se vodicí lišta nedotýká terénu ani jiných předmětů.

• Startování za studena POZNÁMKA Za startování motoru “za stu- dena” se považuje startování, které se pro vá dí po uplynutí nejméně 5 minut od zastavení motoru nebo od doplňování paliva. K nastartování motoru (Obr. 8) je třeba:

1. Ujistit se, že je aktivována brzda řetězu (přední

ochranný kryt ruky posunutý směrem dopředu).

2. Přepnout spínač (1) do polohy «START».

3. Aktivujte sytič, a to potáhnutím kulové rukojeti

4. Stisk něte 3– 4 krát tlačítko obohacovače směsi

(primer) (3) kvůli podpoře zahájení činnosti kar- burátoru.

5. Pevně přidržte stroj na terénu s jednou rukou na

rukojeti, aby při nastartování nedošlo ke ztrátě kontroly (Obr. 9). UPOZORNĚNĺ! V případě, že se stroj nedr ží pevně, by mohl ráz motoru způsobit ob sluze ztrátu rovnováhy nebo vymrštit vo di cí lištu vůči překážce nebo vůči samotné ob- sluze.

6. Lehce zatáhněte za startovací rukojeť do vzdá-

lenosti 10 – 15 cm, dokud neucítíte určitý odpor, a následně několikrát rázně zatáhněte, dokud neuslyšíte první zážehy. UPOZORNĚNĺ! Nikdy si neovinujte starto- vací lanko kolem ruky. NEBEZPEČĺ! Nikdy nestartujte motoro- vou pilu tak, že ji pustíte z rukou a budete ji držet pouze za startovací lanko. Jedná se o mimořádně nebezpečný způsob, při kterém dojde k úplné ztrátě kontroly nad strojem a řetězem.

Za účelem zastavení motoru je třeba: – Uvolnit páku akcelerace (1) a nechat motor v činnosti několik sekund na minimálních otáč- kách. – Přepnout spínač (4) do polohy «STOP». UPOZORNĚNĺ! Po přesunutí páky akcele- race do polohy odpovídající minimu, může být potřebných několik sekund na zastavení ře- tězu. DŮLEŽITÁ INF. Když nedochází k vypnutí stroje, aktivujte sytič kvůli způsobení zastavení motoru následkem zahlcení a okamžitě se obraťte na prodejce kvůli objasnění příčiny problému a zajištění potřebné opravy. Použití akcelerační páky je možné pouze za sou- časného stlačení bezpečnostní páky (3). Náhon je přenášen od motoru k řetězu pro střed- nict vím odstředivé spojky, která brání pohybu ře- tě zu při motoru na minimálních otáčkách. UPOZORNĚNĺ! Nepoužívejte stroj, když se řetěz pohybuje s motorem na minimálních otáčkách; v tomto případě je třeba se obrátit na vašeho prodejce. Správné pracovní rychlosti se dosahuje s pákou akcelerace (1) v mezní poloze. DŮLEŽITÁ INF. Během prvních 6 – 8 hodin provozu stroje se vyhněte použití motoru na maxi- málních otáčkách.

• Delší použití motorové pily vystavuje obslu- hu vibracím a může způsobit nemoc „bílého prstu“. Pro snížení tohoto rizika používejte rukavice a udržujte ruce v teplém stavu. Za přítomnosti kteréhokoli příznaku „bílého prstu“ se ihned obraťte na lékaře. K těmto příznakům patří: strnutí, ztráta citlivosti, mravenčení, svědění, bolest, ztráta síly, změna barvy nebo stavu pokožky. Obvykle se tyto příznaky projevují na prstech, dlaních nebo zápěstích. Riziko se zvyšuje při nízkých teplotách.

• Naplánujte si vaši práci tak, abyste rozdělili práci s nástroji, které produkují velké množ- ství vibrací, do více dnů. UPOZORNĚNĺ! Použití stroje ke kácení a odvětvování vyžaduje specický výcvik. UPOZORNĚNĺ! Během pracovní činnosti držte motorovou pilu vzdálenou od všech částí vašeho těla. UPOZORNĚNĺ! Neřežte za větru, špatného počasí, snížené viditelnosti, příliš nízkých nebo příliš vysokých teplotách. Zkontrolujte přítomnost suchých větví, které by mohly spadnout. UPOZORNĚNĺ! Nepracujte v koruně stro- mu, aniž byste k tomu byly speciálně vyško- leni. DŮLEŽITÁ INF. Neustále pamatujte na to, že nesprávně používaná motorová pila může rušit jiné osoby a může mít výrazně negativní vliv na životní prostředí. S ohledem na ostatní osoby a na životní prostředí: – Nepoužívejte stroj v prostředí a čase, které mo- hou být příčinou vyrušování. – Důsledně dodržujte místní předpisy týkající se likvidace materiálu vzniklého řezáním. – Důsledně dodržujte místní předpisy týkající se likvidace olejů, opotřebených součástí nebo jakéhokoli prvku, který by mohl mít dopad na životní prostředí. – Během pracovní činnosti se do prostředí do stá vá určité množství oleje potřebného pro ma zání ře- tězu; používejte proto výhradně biodegradabilní oleje, specické pro tento druh použití. – Aby se zabránilo riziku vzniku požáru, ne ne chá- vejte stroj s ještě teplým motorem mezi li stím nebo suchou trávou. UPOZORNĚNĺ! Během práce noste odpo- vídající oděv. Váš Prodejce je schopen poskyt- nout informace o nejvhodnějších pro tiúrazových materiálech pro zajištěn bez- peč nosti práce. Neuchopujte rukojeti stálým nebo nadměrným tlakem.

7. POUŽITĺ STROJETento dotek na koncové části řetězu může

způsobit rychlý pohyb v opačném směru, spojený s posunutím vodicí lišty směrem na- horu a směrem k obsluze, jako v případě za- blokování řetězu podél horní části vodicí lišty. V obou případech byste mohli ztratit kontrolu nad motorovou pilou s možnými velmi vážný- mi následky. UPOZORNĚNĺ!

• Před zahájením pracovní činnosti si přečtěte kapitolu „Pro vaši bezpečnost“. Doporuču- jeme vám zahájit získávání praxe nejdříve s kmeny malých rozměrů. Umožní vám to získat zručnost v práci s motorovou pilou.

• Pokaždé dodržujte bezpečnostní pokyny. Motorová pila musí být používána pouze k řezání dřeva. Je zakázáno s ní řezat jiné druhy materiálu. Vibrace a zpětný ráz mají jinou úroveň, a proto by nebyly dodrženy bezpečnostní požadavky. Nepoužívejte mo- torovou pilu jako páku ke zvedání, přemís- ťování nebo rozsekávání předmětů a neblo- kujte ji na pevných podstavcích. Je zakázáno aplikovat na vývodový hřídel motorové pily jiné nářadí nebo zařízení než jsou ta, která jsou uvedena výrobcem.

• Při řezání není nutná aplikace síly. S mo- torem na maximálních otáčkách aplikujte pouze lehký tlak.

• Když dojde k uvěznění řetězu v řezu, ne- pokoušejte se vytáhnout jej násilím, ale použijte kužel nebo páku.

• V případě přítomnosti překážky mezi dí- lem určeným k odřezání a motorovou pilou vypněte motorovou pilu a počkejte, dokud se úplně nezastaví. Nasaďte si ochranné rukavice a odstraňte překážku. Kdyby bylo třeba sejmout řetěz, postupujte dle pokynů uvedených v kapitole věnované montáži motorové pily. Po odstranění překážky a provedení zpětné montáže řetězu je tře- ba provést zkoušku. Když během zkoušku uslyšíte vibrace nebo mechanický hluk, přerušte pracovní činnost a obraťte se na vašeho prodejce.

• Použití zubové opěrky (je-li součástí) (Obr. 12)

1. Zapíchněte zubovou opěrku do kmene a opře-

ním motorové pily o zubovou opěrku proveďte s motorovou pilou pohyb ve tvaru půloblouku, který umožní vodicí liště vniknout do dřeva.

2. Zopakujte operaci tolikrát, kolikrát bude třeba,

a změňte přitom opěrný bod zubové opěrky.

• Odvětvování stromu (Obr. 13) UPOZORNĚNĺ! Ujistěte se, že prostor, do kterého mají padat větve, je volný.

• Kontrola napnutí řetězu Během práce je řetěz vystaven postupnému pro- dlou žení, a proto je třeba opakovaně kontrolovat jeho napnutí. DŮLEŽITÁ INF. Během prvního období pou- žití (nebo po výměně řetězu) je třeba častěji prová- dět kontrolu kvůli usednutí řetězu. UPOZORNĚNĺ! Nepracujte s uvolněným řetězem, abyste nevyvolávali nebezpečné si- tua ce v případě uvolnění řetězu z vodicí dráž- ky. Při seřizování napnutí řetězu postupujte způ so bem uvedeným v kap. 5.5.

• Kontrola mazání olejem DŮLEŽITÁ INF. Nepoužívejte stroj bez ma zá- ní! K vyprázdnění olejové nádržky by mohlo dojít téměř při každém spotřebování paliva. Při každém doplňování paliva v motorové pile se ujistěte, že jste doplnili olej. UPOZORNĚNĺ! Při příležitosti kontroly při té kání oleje se ujistěte, zda je správně umí- stěna vodicí lišta a řetěz. Nastartujte motor, udržujte jej na průměrných otáč- kách a zkontrolujte, zda je olej distribuován po ře- tězu způsobem naznačeným na obrázku (Obr. 11). Může být průtok oleje řetězu seřízen pomocí šroubováku, příslušným seřizovacím šroubem (1 nebo 1a) če rpadla, umístěného ve spodní části stroje (Obr. 11).

2. ZPŮSOB POUŽITĺ A TECHNIKY ŘEZÁNĺ

Před prvním použitím stroje ke kácení nebo od vět- vování je vhodné nacvičit si potřebný postup na kmenech umístěných na zemi nebo upev něných na stojanech za účelem získání potřebné zručnosti a zvládnutí vhodných technik řezání. UPOZORNĚNĺ! V případě zablokování ře- tězu během práce okamžitě zastavte stroj. Pokaždé dávejte pozor na zpětný vrh (kick back), ke kterému může dojít, když vodicí lišta narazí na překážku. Ke zpětnému rázu dochá- zí tehdy, když se koncová část řetězu dostane do styku s nějakým předmětem, nebo v přípa- dě, že dřevo sevře a zaklesne řetěz do řezu. 14 POUŽITĺ STROJE CSřezání, a na možnou nestabilitu stromu po odřezání větve.

1. Pozorujte směr, ve kterém větev vyrůstá z

2. Proveďte úvodní zářez na straně, na kterou

se naklání, a dokončete řez na opačné straně.

• Rozřezání kmene stromu na zemi (Obr. 17) Prořežte kmen přibližně do poloviny jeho průměru, otočte jej a dokončete řezání z opačné strany.

• Rozřezání nadzvednutého kmene stromu (Obr. 18)

1. Když řez probíhá mimo prostor opěr (A), od-

řež te třetinu průměru zespodu a dokončete prá ci shora.

2. Když řez probíhá mezi dvěma opěrnými body

(B), odřežte třetinu průměru shora a do kon čete řezání zespodu.

Po dokončení práce: – Zastavte motor výše uvedeným způsobem (Kap. 6). – Vyčkejte na zastavení řetězu a nechte stroj ochladit. – Povolte upevňovací matici vodicí lišty za účelem snížení napnutí řetězu. – Odstraňte z řetězu všechny zbytky pilin nebo nánosů oleje. – V případě výrazného znečištění nebo nalepení živice odmontujte řetěz a na několika hodin jej uložte do specické nádoby. Poté jej opláchněte čistou vodou a před jeho zpětnou montáží na stroj jej ošetřete vhodným antikorozním sprejem. – Před odložením stroje namontujte ochranný kryt vodicí lišty. UPOZORNĚNĺ! Před umístěním stroje v jakémkoli prostředí nechte vychladnout motor. Za účelem snížení rizika požáru o či stě te stroj od pilin, zbytků větví, listí nebo nad měrného mazacího tuku; nenechávejte ná doby s pose- kaným materiálem uvnitř místn osti. UPOZORNĚNĺ! Při odvětvování ve výškách s pomocí lana a řemenového postroje přísně dodržujte pokyny uvedené v části „Pro vaši bezpečnost“ ( 3.1). UPOZORNĚNĺ!

• Nepracujte, když stojíte na nestabilním pod- kladu nebo na žebříku s příčkami.

• Nenatahujte se příliš.

• Neřežte nad úrovní vašich ramen.

1. Postavte se z opačné strany vůči větvi, kterou

2. Začněte od spodních větví a postupujte směrem

3. Samotný řez provádějte shora dolů, abyste

zabránili zaseknutí vodicí lišty.

• Kácení stromu (Obr. 14) UPOZORNĚNĺ! Na svazích je třeba praco- vat vždy tak, že budete stát nad stromem, a je třeba se ujistit, že skácený kmen při svém kutálení nemůže způsobit škody.

1. Určete směr padání stromu s ohledem na

vítr, naklonění stromu, polohu nejtěžších větví, snadnou přístupnost při práci, která následuje po skácení stromu, atd.

2. Uvolněte prostor kolem stromu a ujistěte se, že

překážek; únikové cesty musí být připraveny přibližně pod úhlem 45˚ ve směru opačném vůči směru padání stromu a musí umožnit obsluze, aby se vzdálila do bezpečného prostoru, nachá- zejícího se ve vzdálenosti přibližně 2,5 násobku výšky stromu určeného ke skácení.

4. Na straně spadnutí stromu udělejte zářez pro

jeho skácení, a to do jedné třetiny průměru stromu.

5. Odřežte strom na opačné straně, mírně nad

spodní stranou značky, čímž vytvoříte „zip“ (1) o velikosti přibližně 5– 10 cm.

6. Bez vytažení vodicí lišty postupně snižujte

tloušťku zipu, dokud strom nespadne.

7. Ve zvláštních podmínkách nebo v podmín-

kách nedostatečné stability může být skácení dokončeno vložením dvou klínů (2) z opačné strany vůči straně, na kterou strom spadne, a zatloukáním klínů až do spadnutí stromu.

• Odvětvení stromu po jeho skácení (Obr. 15) UPOZORNĚNĺ! Dávejte pozor na opěrné body větve na terénu, na možnost jejího na- pnutí, na směr, který může větev získat během POUŽITĺ STROJE 15 CSPravidelně kontrolujte účinnost brzdy řetězu a ne- porušenost kovové pásky, kterou je ovinutý zvon spojky, a za tímto účelem odmontujte ochranný kryt (způsobem znázorněným v kap. 4.1) a po ukončení dané operace jej namontujte zpět. Páska musí být vyměněna v případě, že dojde k snížení její tloušťky v bodech styku se zvonem spojky přibližně na polovinu tloušťky na dvou kon- cích, které nejsou vystaveny otěru. ŘETĚZKA Pravidelně nechte u vašeho Prodejce zkontrolovat stav řetězky a nahraďte ji v případě, že její opotře- bení překročí přijatelné mezní hodnoty. Nemontujte nový řetěz se starou řetězkou a na- opak. OTVOR PRO MAZÁNĺ (obr. 21) Pravidelně odmontujte ochranný kryt (způsobem uvedeným v kap. 4.1), odmontujte vodící lištu a zkontrolujte zda mazací otvory stroje (1) a vodící lišty (2) nejsou ucpány.

Tento kolík je velmi důležitým bezpečnostním prv- kem, protože zabraňuje nekontrolovaným pohy- bům řetězu v případě jeho přetržení nebo uvolnění. Pravidelně kontrolujte stav kolíku a v případě jeho poškození proveďte jeho obnovení. UPEVNĚNĺ Pravidelně kontrolujte dotažení všech šroubů a matic a dokonalé upevnění rukojetí. ČIŠTĚNĺ VZDUCHOVÉHO FILTRU (Obr. 22) DŮLEŽITÁ INF. Čištění vzduchového ltru je základem pro správnou činnost a životnost stroje. Nepracujte bez ltru nebo s poškozeným ltrem, abyste nezpůsobili trvalé škody na mo toru. Čištění se musí provádět po každých 15 hodinách práce. Při čištění ltru: – Odšroubujte kulovou rukojeť (1). – Proveďte zpětnou montáž víka (2) a ltračního UPOZORNĚNĺ! Pro zachování vaší bez- peč nosti i bezpečnosti jiných osob: – Správná údržba je základem pro zachování původní účinnosti a provozní bezpečnosti stroje. – Pravidelně kontrolujte dotažení matic a šrou bů, abyste si mohli být stále jisti bez- peč ným a funkčním stavem stroje. – Nikdy nepoužívejte stroj, který má o po tře- bo vané nebo poškozené součásti. Poško- ze né díly musí být vyměněny a nikdy nesmí být opravovány. – Používejte jenom originální náhradní díly. Díly, které nemají stejnou kvalitu, mohou způ sobit poškození stroje a ohrozit bez peč- nost. UPOZORNĚNĺ! Během operací údržby: – Odpojte kryt zapalovací svíčky. – Počkejte, až se motor patřičně ochladí. – Během operací týkajících se vodicí lišty a řetězu používejte ochranné rukavice. – Ochranné kryty vodicí lišty nechte namon- tované s výjimkou případů, kdy se jedná o zásahy na samotné vodicí liště nebo na řetězu. – Nezahazujte do okolí olej, benzin ani jiný znečišťující materiál. VÁLEC A TLUMIČ VÝFUKU (Obr. 19) Aby se snížilo riziko požáru, čistěte pravidelně že- broví válce stlačeným vzduchem a očistěte prostor tlumiče od pilin, větévek, listí nebo jiných úlomků. STARTOVACĺ JEDNOTKA Abyste předešli přehřátí a poškození motoru, na- sávací mřížky chladicího vzduchu musí být neu- stále udržovány v čistém stavu a musí být zbaveny pilin a úlomků. Startovací lanko musí být vyměněno při prvních známkách poškození. JEDNOTKA SPOJKY (Obr. 20) Udržujte zvon spojky v čistém stavu, zbavený pilin a úlomků, a za tímto účelem odmontujte ochranný kryt (způsobem znázorněným v kap. 4.1) a po ukončení dané operace jej namontujte zpět. Přibližně po každých 30 hodinách nechte provést u vašeho Prodejce namazání vnitřního ložiska.

8. ÚDRŽBA A SKLADOVÁNĺna vašeho Prodejce s žádostí o kontrolu karburace

• Seřízení minimálních otáček UPOZORNĚNĺ! Řetěz se nesmí pohybovat s motorem při minimálních otáčkách. Když se řetěz pohybuje s motorem na mi ni mál ních otáčkách, je třeba se obrátit na va še ho pro- dejce za účelem správného seřízení motoru. NABROUŠENĺ ŘETĚZU UPOZORNĚNĺ! Z bezpečnostních dů vo dů a ve snaze o zachování účinnosti je velmi dů- le žité, aby byly všechny orgány řezacího ústrojí řádně nabroušené. Nabroušení je potřebné, když:

• Mají piliny podobu prachu.

• Řezání vyžaduje použití větší síly.

• Dochází ke zvýšení vibrací.

• Dochází ke zvýšení spotřeby paliva. UPOZORNĚNĺ! Když řetěz není do sta- teč ně nabroušen, zvýší se riziko zpětného rázu (kick back). V případě, že je nabroušení svěřeno specializo- vanému centru, může být provedeno s použitím pří slušných zařízení, která zajišťují minimální od- stra nění materiálu a konstantní nabroušení všech řez ných hran. Nabroušení řetězu “po domácku” se provádí pro- střednictvím příslušných pilníků s kruhovým prů- řezem, jejichž průměr je specický pro každý ře těz (viz “Tabulka Údržby Řetězu”, a vyžaduje do brou zručnost a zkušenost, aby se zabránilo poš kození řezných hran. prvku (3). – Mírným poklepáním na ltrační vložku (3) od- straňte nečistoty a pokud je to nutné, vyčistěte stlačeným vzduchem pod nízkým tlakem. DŮLEŽITÁ INF. Filtrační prvek (3) se nikdy nesmí umývat a pokud je příliš znečištěn či poško- zen, musí se vyměnit. – Proveďte zpětnou montáž ltračního prvku (3) a víka (2). – Zašroubujte kulovou rukojeť (1). KONTROLA SVĺČKY (Obr. 23) Přístup ke svíčce je možný po demontáži víka vzduchového ltru. Pravidelně odmontujte a vyčistěte svíčku; od- straňte případné nánosy kovovým kartáčkem. Zkontrolujte a obnovte správnou vzdálenost mezi elektrodami Namontuje svíčku zpět a dotáhněte ji na doraz klíčem z příslušenství. V případě spálených elektrod nebo opotřebené izolace a po každých 100 hodinách činnosti se svíčka musí nahradit novou svíčkou se stejnými vlastnostmi. SEŘĺZENĺ KARBURÁTORU Karburátor se seřizuje ve výrobním závodě tak, aby se docílilo maximálního výkonu ve všech pod- mínkách použití s minimálními emisemi škodlivých plynů podle platných předpisů. V případě sníženého výkonu zkontrolujte přede- vším, zda se řetěz pohybuje volně a zda vodicí lišta nemá zdeformované drážky. Poté se obraťte ÚDRŽBA A SKLADOVÁNĺ 17

Tabulka údržby řetězu UPOZORNĚNĺ! Charakteristické údaje homologovaného řetězu a homologované vodicí lišty pro tento stroj jsou uvedeny v “ES prohlášení o shodě”, které provází samotný stroj. Z bezpečnostních důvodů nepoužívejte jiné druhy řetězu ani vodicí lišty. V tabulce jsou uvedeny údaje broušení různých druhů řetězů, aniž by to znamenalo možnost použití jiných řetězů než homologovaného řetězu. Rozteč řetězu Úroveň omezovacího zubu (a) Průměr pilníku (d) palce palce mm palce mm 3/8 0,025 0,64 5/32 4,0 1/4 0,025 0,64 5/32 4,0 a d a dPo ukončení každé pracovní směny důkladně očis- těte stroj od prachu a úlomků, opravte a nahraďte poškozené součásti. Stroj se musí skladovat na suchém místě, chráně- ném před povětrnostními vlivy, se správně namon- tovaným ochranným krytem vodicí lišty. OBDOBĺ DLOUHODOBÉ NEČINNOSTI DŮLEŽITÁ INF. Jestliže předpokládáme do - bu nečinnosti stroje delší než 2 - 3 měsíců, je třeba dodržet několik zásad, abychom se vyvarovali po- tíží při opětovném uvedení stroje do činnosti nebo trvalých poškození motoru.

• Uskladnění Před uskladněním stroje: – Před odložením motorové pily proveďte její vy- čištění a údržbu. – Odšroubujte matici, odmontujte ochranný kryt a odmontujte řetěz a vodicí lištu. – Vyprázdněte nádržku na olej, naplňte ji přibližně 100-120 cm

specické čisticí kapaliny a uza- vřete uzávěrem. – Namontujte zpět ochranný kryt bez utažení ma- tice a dbejte přitom na správné zasunutí dvou zadních úchytů do příslušných uložení. – Nastartujte stroj a udržujte motor ve zrychle- ném chodu až do vyprchání veškerého čisticího prostředku. – Nastavte motor na minimální otáčky a nechte stroj v činnosti až do vyprchání veškerého pa- liva, které se nachází v nádržce a v karburátoru. – Při vychladnutém motoru odmontujte svíčku. – Do otvoru pro svíčku nalijte kávovou lžičku oleje (nového) pro dvoutaktní motory. – Několikrát zatáhněte za startovací rukojeť, aby se olej rozptýlil po válci. – Namontujte zpět svíčku s pístem v horní úvrati (je vidět otvorem pro svíčku, když se píst nachází v poloze odpovídající maximálnímu zdvihu).

• Opětovné uvedení do činnosti Při opětovném uvedení stroje do činnosti: – Sejměte svíčku. – Několikrát potáhněte za startovací rukojeť, abyste odstranili přebytky oleje. – Zkontrolujte svíčku způsobem popsaným v ka- pitole “Kontrola svíčky”. – Připravte stroj způsobem popsaným v kapitole “Příprava na práci”. Nabroušení řetězu (Obr. 25): – Vypněte motor, uvolněte brzdu řetězu a pevně zablokujte vodicí lištu s namontovaným řetězem do vhodného svěráku a ujistěte se, že se řetěz může volně pohybovat. – Je– li řetěz uvolněný, napněte jej. – Namontujte pilník do příslušné vodicí drážky a zasuňte jej do prostoru ozubu. Udržujte přitom určitý sklon podle prolu řezné hrany. – Proveďte pouze několik málo brusných pohybů, výhradně směrem dopředu, a zopakujte operaci na všech řezných hranách se stejnou orientací (pravých nebo levých). – Změňte polohu vodicí lišty ve svěráku a zopa- kujte operaci na zbývajících řezných hranách. – Zkontrolujte, zda omezovací zub nevyčnívá mimo kontrolní nástroj, obruste případnou pře- čnívající část plochým pilníkem a zaokrouhlete daný prol. – Po nabroušení odstraňte všechny zbytky po broušení a prach a namažte řetěz v olejové koupeli. Řetěz je třeba vyměnit, když: – Se délka řezné hrany sníží na 5 mm nebo méně; – se nadměrně zvýší vůle spojovacích článků na nýtech. ÚDRŽBA VODICĺ LIŠTY (Obr. 26) Abyste zabránili nesouměrnému opotřebení vodicí lišty, je vhodné ji pravidelně obracet. K udržení účinnosti vodicí lišty je třeba: – Namazat příslušnou stříkačkou ložiska pevné řetězky (jeli součástí). – Vyčistěte drážku vodící lišty příslušnou škrabkou (není součástí dotace). – Vyčistit mazací otvory. – Plochým pilníkem odstranit otřep z boků a vyrov- nat případné nerovnosti mezi vodicími drážkami. Vodicí lištu je třeba vyměnit, když: – Je hloubka drážky nižší než výška spojovacích článků (které se nikdy nesmí dotýkat dna; – je vnitřní stěna vodicí drážky opotřebena natolik, že naklání řetěz na bok.

Každá operace údržby, která není zahrnuta v tomto návodu, smí být prováděna výhradně vaším Pro- dejcem. Operace prováděné u neadekvátních organizací nebo operace prováděné nekvalikovaným per- sonálem způsobí propadnutí jakékoli formy záruky. SKLADOVÁNĺ 18 ÚDRŽBA A SKLADOVÁNĺ CSV tabulce je uveden seznam všech možných kom- binací vodicí lišty a řetězu, které jsou k di spo zici, s uvedením těch jeho součástí, které jsou použitelné na každém stroji a jsou označené symbolem“

UPOZORNĚNĺ! Vzhledem k tomu, že vo- l ba, aplikace a použití vodicí lišty a řetězu pro- vádí uživatel zcela dle vlastního názoru, zod- povídá také za následky jakýchkoli škod, ÚLOKALIZACE PORUCH / PŘĺSLUŠENSTVĺ 19

nastartovat nebo jej nelze udržet v chodu

nepravidelná nebo chybí výkon při zátěži

nadměrné množství dýmu

k uvolňování oleje – Nesprávně provedené startování – Špinavá svíčka nebo nesprávná vzdálenost mezi elektrodami – Ucpaný vzduchový ltr – Problémy s karburací – Ucpaný vzduchový ltr – Problémy s karburací – Špinavá svíčka nebo nesprávná vzdálenost mezi elektrodami – Problémy s karburací – Nesprávné složení směsi – Problémy s karburací – Olej nízké kvality – Ucpané mazací otvory – Řiďte se pokyny (viz kap. 6) – Zkontrolujte svíčku (viz kap. 8) – Vyčistěte a/nebo vyměňte ltr (viz kap. 8) – Obraťte se na vašeho Prodejce – Vyčistěte a/nebo vyměňte ltr (viz kap. 8) – Obraťte se na vašeho Prodejce – Zkontrolujte svíčku (viz kap. 8) – Obraťte se na vašeho Prodejce – Připravte směs podle pokynů (viz kap. 5) – Obraťte se na vašeho Prodejce – Vyprázdněte nádržku, vyčistěte nádržku i potrubí čisticí kapalinou a proveďte výměnu oleje. – Vyčistěte je ZÁVADA PRAVDĚPODOBNÁ PŘĺČINA ŘEŠENĺ které z toho mohou vyplynout. V případě po- chybností nebo nedostatečné znalosti speci- k každé vodicí lišty nebo řetězu je třeba se obrátit na vašeho prodejce nebo na speciali- zované zahradnické středisko. Použití neschválených kombinací vodicí lišty a řetězu omezuje stupeň bezpečnosti a pů- vodní výkonnost stroje a může poškodit stroj a způsobovat nebezpečí pro obsluhu a pro jiné osoby.

Kombinace vodicí líšty a řetězu Rozteč VODICĺ LIŠTA ŘETĚZ Model Palce Délka Palce /

1. Če režete na koncu ene od opor (A), razrežite

1/3 premera od spodaj navzgor, delo pa zaklju- čite z rezom od zgoraj.

2. Če režete med dvema opornima točkama (B),

• Je žagovina podobna prahu.

ES – Prohlášení o shodě (Směrnice o Strojních zařízeních 2006/42/ES, Příloha II, část A) 1. Společnost 2. Prohlašuje na vlastní odpovědnost, že stroj: Řetězová motorová pila pro lesnické práce Kácení/rozřezávání/odvětvování stromů a) Typ / Základní model b) Měsíc / Rok výroby c) Výrobní číslo d) Motor: spalovací motor 3. Je ve shodě s nařízeními směrnic: e) Certifikační orgán f) ES zkouška Typu 4. Odkazy na Harmonizované normy g) Naměřená úroveň akustického výkonu h) Zaručená úroveň akustického výkonu j) Čistý instalovaný výkon n) Osoba autorizovaná pro vytvoření Technického spisu: o) Místo a Datum PL (Tłumaczenie instrukcji oryginalnej)

3. Skladen je z določili direktiv :

3. Je v zhode s nariadeniami smerníc:

e) Certifikačný orgán f) Skúška typu ES

4. Odkaz na Harmonizované normy

ES – Prohlášení o shodě (Směrnice o Strojních zařízeních 2006/42/ES, Příloha II, část A)

2. Prohlašuje na vlastní odpovědnost, že stroj:

Řetězová motorová pila pro lesnické práce Kácení/rozřezávání/odvětvování stromů a) Typ / Základní model b) Měsíc / Rok výroby c) Výrobní číslo d) Motor: spalovací motor

3. Je ve shodě s nařízeními směrnic:

e) Certifikační orgán f) ES zkouška Typu

4. Odkazy na Harmonizované normy

3. Skladen je z določili direktiv :

3. Je v zhode s nariadeniami smerníc:

e) Certifikačný orgán f) Skúška typu ES

4. Odkaz na Harmonizované normy
