Innledning

Produktbeskrivelse

Vi arbeider løpende med å videreutvikle produktene våre og forbeholder oss derfor retten til endringer vedrørende bl.a. form og utseende uten varsel.

Merk: Denne bruksanvisningen dekker både bensindrevne og batteridrevne strømenheter.

Bruksområder

ADVARSEL: Dette tilbehøret kan bare brukes sammen med det tiltenkte produktet. Se kapittelet om tilbehør i brukerhåndboken for produktet.

Tilbehøret er kun konstruert for oppsamling på gressplener, gangveier, asfaltveier og liknende.

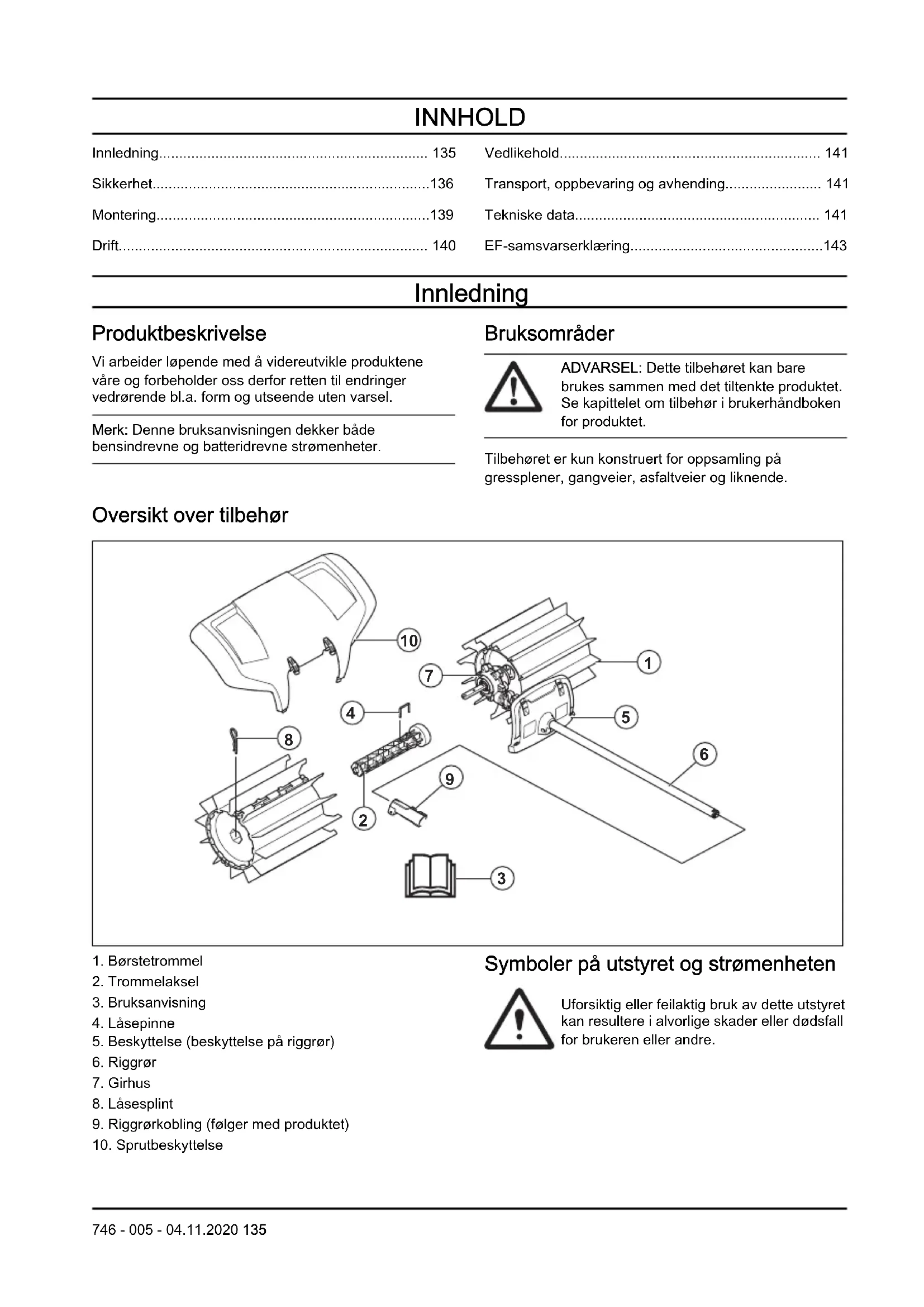

Oversikt over tilbehør

1. Børstetrommel

2. Trommelaksel

3. Bruksanvisning

4. Låsepinne

5. Beskyttelse (beskyttelse på riggrør)

6. Riggrør

7. Girhus

8. Låsesplint

9. Riggrørkobling (følger med produktet)

10. Sprutbeskyttelse

Symboler på utstyret og strømenheten

Uforsiktig eller feilaktig bruk av dette utstyret kan resultere i alvorlige skader eller dødsfall for brukeren eller andre.

Les bruksanvisningen nøye, og forsikre deg om at du forstår instruksjonene før du bruker utstyret.

Bruk godkjent hørselsvern. Bruk godkjent øyevern. Bruk åndedrettsvern när det er risiko for støv.

Dette utstyret er i overensstemmelse med gjeldende EU-direktiver.

Roterende deler. Hold hender og føtter unna. Pilen indikerer rotasjonsretningen.

Bruk alltid godkjente vernehansker.

Bruk sklisikre og solide støvler.

Se opp for gjenstander som slynges ut og rikosjetterer.

Brukeren skal påse at ingen mennesker eller dyr kommer nærmere enn 15 meter unna. Når flere arbeider på samme sted, skal sikkerhetsavstanden være minst 15 meter. Produktet kan kaste gjenstander med stor kraft, og disse kan sprette tilbake. Dette kan føre til alvorlige øyeskader hvis ikke anbefalt verneutstyr brukes.

Hold produktet minst 15 meter unna personer og dyr når du bruker det.

Hold alle deler av kroppen borte fra varme overflater.

Støyutslipp til omgivelsene ifølge EFs direktiv. Utslippene fra tilbehøret er angitt i kapittelet Tekniske data og på klistremerket.

Merk: ∅vrige symboler/klistremerker på tilbehøret gjelder spesifikke krav for sertifiseringer på visse markeder.

Sikkerhet

Sikkerhetsdefinisjoner

Advarsler, oppfordringer og merknader brukes for å understreke spesielt viktige deler av bruksanvisningen.

ADVARSEL: Brukes hvis det er fare for personskade eller død for føreren eller andre personer om instruksjonene i håndboken ikke følges.

OBS: Brukes hvis det er fare for skade på produktet og/eller tilbehør, annet materiell eller det nærliggende området hvis instruksjonene i bruksanvisningen ikke følges.

Merk: Brukes for å gi mer nødvendig informasjon for en spesifikk situasjon.

Generelle sikkerhetsinstruksjoner

ADVARSEL: Les de følgende sikkerhetsinstruksjonene før du bruker tilbehøret.

- Les nøye gjennom bruksanvisningen, og forstå innholdet før du bruker tilbehøret.

- Disse instruksjonene er et supplement til instruksjonene som ble levert med produktet. Se bruksanvisningen for produktet for informasjon om andre prosedyrer.

- Den opprinnelige konstruksjonen til tilbehøret må ikke under noen omstendigheter endres uten tillatelse fra produsenten. Ikke bruk et tilbehør som ser ut til å ha blitt modifisert av andre, og bruk alltid originalt tilleggsutstyr. Uautoriserte endringer og/eller tilleggsutstyr kan medføre alvorlige skader eller dødsfall for brukeren eller andre.

Sikkerhetsinstruksjoner for drift

ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

• Stoppekontakten går automatisk tilbake til startstilling. Pass på å forhindre utilsiktet oppstart ved montering, kontroll og/eller vedlikehold. Hvis du har et bensindrevet produkt, fjerner du tennplugghetten fra tennpluggen. Hvis du har et batteridrevet produkt, tar du ut batteriet.
• Se opp for gjenstander som slynges ut. Bruk alltid vernebriller. Ikke bøy deg over børstetrommelen. Steiner, skrot o.l. kan kastes opp i øynene og forårsake blindhet eller alvorlige skader.
• Giret kan være varmt under og en stund etter bruk. Det er risiko for brannskade ved berøring.
• Børstetromlene kan rotere når oppsamleren startes. Hold produktet godt fast når du starter det.
• Selv om børstetromlene ikke har den samme kraften som gressklipperblader for eksempel har, bør du unngå å arbeide med materialer som kan forårsake personskader eller skader på eiendeler hvis de slynges ut.
• Bruk aldri produktet uten mulighet til å kunne påkalle hjelp ved en ulykke.
• Produktet skal bare brukes til det formålet det er beregnet på.
• Bruk aldri produktet hvis du er trett, har drukket alkohol eller bruker medisiner som kan påvirke syn, vurderingsevne eller koordinasjon.
• Bruk aldri produktet i ekstreme klimaforhold som sterk kulde eller meget varmt og/eller fuktig klima.
• Bruk aldri et defekt produkt. Utfør sikkerhetskontrollene og vedlikeholds- og serviceinstruksjonene i denne bruksanvisningen. Noen vedlikeholds- og servicetiltak må utføres av erfarne og kvalifiserte spesialister. Se instruksjonene under overskriften Vedlikehold.
• Tillat aldri barn å bruke produktet.
• La aldri noen andre bruke produktet før du har forsikret deg om at de har lest og forstått innholdet i bruksanvisningen.
• Hold uvedkommende på avstand. Barn, dyr, tilskuere og hjelpere bør stå utenfor sikkerhetssonen på 15 meter mens du arbeider. Stopp produktet øyeblikkelig hvis noen kommer nærmere.
• Når du kommer ut for en situasjon som gjør deg usikker på fortsatt bruk, skal du rådføre deg med en ekspert. Henvend deg til din forhandler eller ditt serviceverksted.
• Unngå all bruk som du ikke føler deg kvalifisert til.
• Vær alltid oppmerksom på varselsignaler eller tilrop ved bruk av hørselsvern. Ta alltid av hørselvernet så snart motoren er stanset.
• Observer omgivelsene, og forsikre deg om at det ikke er noen fare for at mennesker eller dyr kan

komme i kontakt med eller påvirkes av din bruk av produktet.

• Unngå bruk i dårlig vær, for eksempel tett tåke, kraftig regn, sterk vind, kraftig kulde osv. Arbeid i dårlig vær er slitsomt og kan medføre ekstra risiko, for eksempel glatt og isete underlag.
• Sørg for at du kan gå og stå sikkert. Se etter eventuelle hinder ved uventet forflytting (røtter, steiner, greiner, groper, forhøyninger osv.). Vær meget forsiktig ved arbeid i skrånende terreng.

Personlig verneutstyr

ADVARSEL: Les de fölgende advarslene før du bruker produktet.

• Benytt alltid godkjent verneutstyr når du bruker produktet. Verneutstyr kan aldri fullstendig forhindre skade, men det reduserer skadeomfanget hvis ulykken inntreffer. Spør forhandleren din om hjelp til å velge riktig utstyr.
• Bruk vernehjelm dersom det kan være fare for fallende gjenstander.

- Bruk godkjent hørselsvern med tilstrekkelig lyddempende virkning. Langvarig eksponering overfor støy kan gi varige hørselsskader.

- Bruk godkjent øyevern. Ved bruk av visir skal det også brukes godkjente vernebriller. Godkjente vernebriller er slike som tilfredsstiller standard ANSI Z87.1 for USA eller EN 166 for EU-land.

- Bruk hansker när det er nødvendig, for eksempel när du fester, undersøker eller rengjør skjæreutstyret.

- Bruk vernestøvler med ståltå og sklisikre såler.

- Bruk klær av et slitesterkt materiale. Bruk alltid tykke langbukser og lange ermer. Unngå bruk av altfor vide klær som lett henger seg fast i kvister og grener. Ikke bruk smykker, kortbukser eller sandaler, og ikke gå barbent. Sett håret opp over skuldernivå.

- Ha førstehjelpsutstyr for hånden.

Sikkerhetsutstyr på produktet

ADVARSEL: Les de fölgende advarslene før du bruker produktet.

I dette avsnittet forklares produktets sikkerhetsfunksjoner, hvilken funksjon det har, og hvordan man utfører kontroll og vedlikehold for å være sikker på at det fungerer. Se anvisninger under overskriften Oversikt over tilbehør på side 135for å se hvor disse delene er plassert på ditt produkt.

Levetiden til produktet kan forkortes og risikoen for ulykker kan øke dersom produktvedlikeholdet ikke utføres på riktig måte, og dersom service og/eller reparasjoner ikke er fagmessig utført. Hvis du trenger ytterligere informasjon, kan du kontakte nærmeste servicesenter.

ADVARSEL: Bruk aldri et produkt med defekt sikkerhetsutstyr. Produktets sikkerhetsutstyr skal kontrolleres og vedlikeholdes som beskrevet i dette avsnittet. Hvis produktet ikke består alle kontrollene, må serviceverksted oppsøkes for reparasjon.

OBS: All service og reparasjon av maskinen krever spesialutdanning. Dette gjelder særlig maskinens sikkerhetsutstyr. Hvis maskinen ikke består alle kontrollene som er oppgitt nedenfor, må du oppsøke et serviceverksted. Kjøp av våre produkter garanterer at du kan få utført en fagmessig reparasjon og service. Hvis maskinen ikke er kjøpt hos en av våre servicefaghandlere, så spør dem etter nærmeste serviceverksted.

Sikkerhetsinstruksjoner for vedlikehold

ADVARSEL: Les de følgende advarslene før du utfører vedlikehold.

ADVARSEL: Stans alltid produktet før du utfører vedlikehold på tilbehøret. Vær forsiktig, tilbehøret kan fortsette å bevege seg også etter at gassen/kraftutløseren er sluppet. Kontroller at tilbehøret har stoppet helt. Hvis du har et bensindrevet produkt, kobler du tennpluggkablene fra tennpluggen. Hvis du har et batteridrevet produkt, tar du ut batteriet.

- Kontroller at alle beskyttelser og deksler er hele og ordentlig festet. Kontroller alle muttere og skruer.

1. Trykk en av trommelakslene (A) på en av de to utgående drivakslene fra girhuset (F). Roter om nødvendig trommelakslen slik at pinnehullet kommer over det korresponderende hullet i drivakselen.
2. Fest rulleakselen med läsepinnen (B).
3. Træ en av børstetromlene (C) på den monterte akselen. Enden med de utstikkende gummilamellene monteres nærmest girhuset. Trykk inn børstetrommelen.

4. Fest rullen på akselen med en splint. Press inn enden litt når du monterer.

5. Gjenta disse trinnene for å montere akselen og rullen på motsatt side. Tromlene er identiske, men må monteres med de utstikkende gummilamellene mot girhuset.

6. Monter sprutevernet med hurtigfestene (E).

Merk: Hvis du skal montere tilbehør på grunnleggende produkt, kan du se håndboken for grunnleggende produkt.

Drift

Hvis du har et bensindrevet produkt, må du følge disse instruksjonene for å starte produktet med kald motor.

1. Kjør det grunnleggende produktet varmt, og slå det deretter av.
2. Fest tilbehøret i henhold til instruksjonene.
3. Når du justerer forgasseren, må du sørge for at børstetromlene holdes mot bakken, og at ingen andre er i nærheten.
4. Kontroller at børstetromlene går på tomgang.
5. Sørg for at håndtak og sikkerhetsfunksjon er i orden. Bruk aldri et produkt som mangler deler eller er endret utover spesifikasjonene.

Slik bruker du tilbehøret

Oppsamleren fungerer best når gummilamellene kan gli eller «stryke» over arbeidsflaten. Nye eller utskiftede børstetromler har en tendens til å sette seg fast eller gå tregt på harde overflater og må derfor «kjøres inn» grundig før bruk. Dette kan enkelt gjøres ved å bruke produktet med full gass/hastighet i 3–5 minutter på løs grus eller lignende slipende materialer. Når oppsamleren er kjørt inn, vil den være i stand til å flytte store mengder materialer, enten det er snø eller gjørmepøler eller tyngre gjenstander som grus eller trespon. Med tiden vil du lære deg hvordan oppsamleren fungerer, men du må følge sikkerhetsreglene fra starten av.

1. Kjør oppsamleren med full (eller nesten full) gass/hastighet med gummilamellene hvilende på overflaten.

Merk: Det er både slitsomt og unødvendig å løfte opp eller holde gummilamellene over overflaten mens du arbeider.

1. Når du rydder på smale steder som gangveier, kan produktet brukes slik at det kaster ut materiale rett foran deg. Hvis du vil arbeide på bredere flater, kan det hende at du må arbeide i vinkel slik at materiale legger seg i strimler på den ene siden. Strimler som består av lett materiale, kan samles i én rad eller haug og fjernes senere, men hvis det er snakk om harde eller større materialer, kan det være nødvendig at det samles opp i flere strimler.

1. For å komme til i hjørnene må du fjerne sprutvernet, løsne tilbehørskoblingen og rotere tilbehøret en halv omdreining.

ADVARSEL: Avfall kastes da bakover mot brukeren. Bruk en lavere hastighet når du reverserer produktet, og husk at det er fort gjort å snuble i materiale som er kastet ut.

1. Hold en liten arbeidsvinkel mot overflaten. Hvis vinkelen er for stor, har oppsamleren en tendens til å bevege seg mot deg, og det er risiko for at du mister kontroll over produktet.

Nedenfor følger noen generelle vedlikeholdsinstruksjoner. Kontakt serviceverkstedet dersom du trenger ytterligere opplysninger.

Slik utfører du vedlikehold på tilbehøret

OBS: Oppsamleren brukes ofte under forhold med mye støv. Hvis du har et bensindrevet produkt, er det svært viktig med regelmessig vedlikehold av luftfilteret, ofte daglig. Luftfilteret må smøres for å fungere på en tilfredsstillende måte. Se vedlikeholdsinstruksjonene i brukerhåndboken for strømforsyningsenheten.

1. Sørg for at børstetromlene ikke beveger seg när gassen/kraftutløseren er sluppet.

1. Kontroller at børstetromlene ikke er ødelagte eller sprukne. Skift ut børstetromlene ved behov.

2. Heng opp børsten når den skal oppbevares over lengre perioder.

ADVARSEL: Etter arbeid med maskinen blir giret varmt. For å unngå brannskader må du ikke ta på giret.

Transport, oppbevaring og avhending

Transport og oppbevaring

Hvis du transporterer tilbehøret på et annet kjøretøy må du alltid bruke godkjente festeenheter og forsikre deg om at tilbehøret er trygt festet.

Påse at tilbehøret er ordentlig rengjort og at fullstendig service er utført før langtids oppbevaring.

Tekniske data

Tekniske data for bensindrevne produkter

Oppsamler
Børstetrommelens bredde, mm 590
Vekt
Vekt, kg 6,5
Støynivå85
Lydeffektnivå, målt dB (A) 105
Lydeffektnivå, garantert LWA dB (A) 109
Lydnivåer86
Ekvivalent lydtrykksnivå ved brukerens øre, målt i henhold til EN ISO 22868 , dB(A): 97
Vibrasjoner ^87
Ekvivalente vibrasjonsnivåer ( a_nv,eq ) i håndtak, målt i henhold til , m/s ^2
Fremre/bakre håndtak 4,4/5,1

Tekniske data for batteridrevne produkter

325iLK + oppsamlertilbehør SR600-2
Børstetrommelens bredde, mm 590
Vekt
Vekt, kg 2,3 + +6,5
Støynivå88
Lydeffektnivå, målt, dB (A) 93
Lydnivåer89
Ekvivalent lydtrykknivå ved brukerens øre, målt etter ISO 22868, dB(A): 82
Vibrasjoner90
Vibrasjonsnivåer i håndtak, målt i henhold til EN 62841-1, m/s2
Fremre/bakre håndtak 3,2/3,1

EF-samsvarserklæring

EF-samsvarserklæring – for bensindrevne produkter

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone], erklærer at oppsamlertilbehøret, Husqvarna SR600-2, med serienummer fra 2019 og fremover (året er tydelig merket på typeskiltet, etterfulgt av serienummeret), samsvarer med kravene i RÅDSDIREKTIVET:

• fra 17. mai 2006, «angående maskiner» 2006/42/EF
• fra 8. juni 2011 «om begrensning i bruk av visse farlige stoffer i elektrisk og elektronisk utstyr» 2011/65/EU
• fra 8. mai 2000 «angående utslipp av støy til omgivelsene», 2000/14/EF.

Følgende standarder er brukt for bensindrevne produkter:

SS-EN ISO 12100:2010, EN 50581:2012

Kontrollorgan har utført EF-typekontroll i henhold til maskindirektivet (2006/42/EF) artikkel 12, punkt 3b. Sertifikatet for EF-typeundersøkelse i samsvar med tillegg IV har nummeret: SEC/15/2413 - Husqvarna SR600-2

Huskvarna, 2019-06-24

Peu Gusleptan

Per Gustafsson, utviklingssjef (autorisert representant for Husqvarna AB og ansvarlig for teknisk dokumentasjon)

EF-samsvarserklæring – for batteridrevne produkter

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone], erklærer at oppsamlertilbehøret, Husqvarna SR600-2 med strømforsyningsenheten Husqvarna 325iLK med serienummer fra 2019 og fremover (året er tydelig merket på typeskiltet, etterfulgt av serienummeret), samsvarer med kravene i RÅDSDIREKTIVET:

• fra 17. mai 2006, «angående maskiner» 2006/42/EF
• fra 8. juni 2011 «om begrensning i bruk av visse farlige stoffer i elektrisk og elektronisk utstyr» 2011/65/EU

Følgende standarder er brukt for batteridrevne produkter:

EN 62841-1:2015, EN 50581:2012

Per Gustafsson, utviklingssjef (autorisert representant for Husqvarna AB og ansvarlig for teknisk dokumentasjon)
