KASUTUSJUHEND SR6002 HUSQVARNA

5. Kaitse (varrekaitse)

Lisatarvikul ja jõuseadmel olevad sümbolid Selle lõikeosa hooletu või väär käsitsemine võib põhjustada operaatori või teiste isikute vigastuse või hukkumise.

746 - 005 - 04.11.2020 69Lugege enne lõikeosa kasutamist ka-

sutusjuhend tähelepanelikult läbi ja veenduge, et oleksite juhistest aru saanud. Kandke heakskiidetud kõrvaklappe. Kandke heakskiidetud kaitseprille. Tolmu tekkimise ohu korral kasutage hingamiskaitset. See lõikeosa vastab EL-i kehtivatele direktiividele. Pöörlevad osad. Hoidke käed ja jalad eemal. Nool tähistab pöörlemissuunda. Kasuta alati heakskiidetud kaitsekindaid. Kandke tugevaid, mittelibisevaid saapaid. Olge ettevaatlik - eemalepaiskuvad esemed ning tagasipõrkumise oht. Kasutaja on kohustatud tagama, et in- imesed ja loomad ei tuleks töö ajal lä- hemale kui 15 m. Kui samas kohas töötab mitu seadmekasutajat, peab ohutusvahemaa olema vähemalt 15 meetrit. Lõikeosa võib jõuliselt liiguta- da objekte, mis võivad tagasi põrku- da. Soovitusliku ohutusvarustuse mit- tekasutamisel võib see põhjustada tõ- siseid silmavigastusi. Hoidke seadme kasutamise ajal inim- estest ja loomadest vähemalt 15 m kaugusele. Hoidke kõik kehaosad kuumadest pindadest eemal. Ümbritsevasse keskkonda leviv müra vastavalt Euroopa Ühenduse direktiivile. Lisatarviku müratase on näidatud tehniliste andmete peatükis ja etiketil. Märkus: Ülejäänud lõikeosal esitatud sümbolid/tähised vastavad erinevates riikides kehtivatele sertifitseerimisnõuetele. Ohutus Ohutuse määratlused Mõistetega „hoiatus”, „ettevaatust” ja „märkus” juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis. HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja või kõrvalseisjate kehavigastuse või surmaga lõppeva õnnetuse ohtu. ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral toote ja/või tarviku, muude esemete või läheduses asuvate objektide kahjustamise ohtu. Märkus: Tähistab antud olukorras vajalikku lisateavet. Üldised ohutuseeskirjad HOIATUS: Enne lisatarviku kasutamist lugege läbi järgmised ohutuseeskirjad.

• Lugege enne lõikeosa kasutamist kasutusjuhend tähelepanelikult läbi ja veenduge, et oleksite juhistest aru saanud.

• Need juhised täiendavad tootega kaasas olevaid juhiseid. Muude protseduuride osas kasutage palun toote kasutusjuhendeid.

• Lisatarviku algset konstruktsiooni ei tohi ilma tootja loata muuta. Ärge kasutage lisatarvikut, kui tundub, et teised on seda muutnud, ja kasutage alati originaallisavarustust. Lubamatud muudatused ja varuosad võivad põhjustada kasutaja ja teiste isikute raskeid või isegi eluohtlikke kehavigastusi. 70 746 - 005 - 04.11.2020Ohutusjuhised kasutamisel HOIATUS: Enne toote kasutamist lugege läbi järgnevad hoiatused.

• Seiskamislüliti läheb ise lähteasendisse. Vältige kokkupaneku, kontrollime ja/või hoolduse ajal kindlasti soovimatut käivitamist. Kui teil on bensiinitoitega toode, võtke süüteküünla kate süüteküünla küljest lahti. Kui teil on akutoitega toode, eemaldage aku.

• Hoiduge lendu paisatud objektide eest. Kasutage alati kaitseprille. Ärge kummarduge kunagi harja trumli kohale. Kivid ja muud esemed või osakesed võivad lennata silma ja põhjustada ohtlikke kahjustusi või isegi pimedaksjäämist.

• Reduktor võib kasutamisel kuumeneda ja püsida kuumana ka mõni aeg pärast kasutamist. Puudutamisel on oht saada põletada.

• Pühkija käivitamisel võivad harjade trumlid pöörlema hakata. Hoidke tootest käivitamise ajal tugevalt kinni.

• Kuigi harjade trumlid ei pöörle sellise jõuga kui näiteks muruniiduki terad, tuleks vältida töötamist materjalidega, mis võivad tekitada paiskumise korral vigastusi või põhjustada varalist kahju.

• Ärge kunagi kasutage toodet olukordades, kus te ei saa õnnetuse korral abi kutsuda.

• Kasutage seadet ainult ettenähtud otstarbel.

• Ärge kunagi töötage tootega, kui olete väsinud, alkoholi tarvitanud või kui olete saanud ravimit, mis mõjub teie nägemisele, otsustus- või keskendumisvõimele.

• Ärge kasutage toodet eriti rasketes ilmaoludes, väga külma, väga tuulise või niiske ilmaga.

• Ärge kunagi kasutage kahjustatud seadet. Teostage ohutuskontroll ja hooldage seadet korrapäraselt, nagu käsitlemisõpetuses nõutud. Teatud hooldustoiminguid tohib teha ainult vastava väljaõppe saanud spetsialist. Vt juhiseid lõigust „Hooldus”.

• Ärge kunagi lubage lastel toodet kasutada.

• Ärge kunagi lubage kellelgi toodet kasutada enne, kui olete kindel, et ta on kasutusjuhendi läbi lugenud ja selle sisust aru saanud.

• Ära lase ligi kõrvalisi isikuid. Lapsed, loomad, pealtvaatajad ja abistajad peavad teie töötamise ajal viibima väljaspool 15-meetrist ohutustsooni. Seisake seade kohe, kui keegi läheneb.

• Kui olukord on teile tundmatu, katkestage töö ja paluge spetsialistidelt abi ja nõu. Võta ühendust edasimüüja või hoolduspunktiga.

• Ärge tehke tööd, milleks teil puudub väljaõpe või kogemused.

• Kui kasutate kuulmiskaitset, olge tähelepanelik hõigete ja hoiatussignaalide suhtes. Eemaldage kõrvaklapid kohe, kui mootor on seiskunud.

• Jälgige oma ümbrust tähelepanelikult ja veenduge, et läheduses poleks inimesi või loomi, kes võivad seadmega kokku puutuda või teie kontrolli seadme üle halvendada.

• Ärge kasutage toodet halva ilmaga. Ärge töötage paksu udu, tugeva vihma, tuule või pakase korral. Halva ilmaga töötamine väsitab ja sellega kaasneb muid ohte, nagu libe maapind.

• Veenduge, et saate turvaliselt seista ja liikuda. Vaadake, et läheduses ei oleks tõkkeid, nagu juuri, kive, oksi, kraave jms, mis oleksid takistuseks juhul, kui tuleb kiiresti eemalduda. Olge väga ettevaatlik mäeküljel töötades.

• Ennet toote liigutamist tuleb mootor välja lülitada. Kui teil on bensiinitoitega toode, võtke süüteküünla kate süüteküünla küljest lahti. Kui teil on akutoitega toode, eemaldage aku.

• Ärge pange töötava mootoriga seadet maha, kui teil pole sellest head ülevaadet.

• Kasutage toote hoidmiseks alati kahte kätt. Hoidke toodet oma keha kõrval.

• Vältige käte ja jalgade sattumist harja lähedale, kui mootor töötab.

• Pärast toote väljalülitamist hoidke käsi ja jalgu harjast eemal, kuni see on täielikult seiskunud.

• Tugeva vibratsiooni korral seisake toode. Kui teil on bensiinitoitega toode, võtke süütejuhe süüteküünla küljest lahti. Kui teil on akutoitega toode, eemaldage aku. Veenduge, et tootel pole kahjustusi. Parandage vajadusel. Isiklik kaitsevarustus HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Seadmega töötamisel tuleb kasutada ettenähtud isikukaitsevarustust. Isikukaitsevarustus ei välista täielikult kehavigastuste ohtu, kuid vähendab õnnetusjuhtumi korral kehavigastuse raskusastet. Õige varustuse valimiseks pöörduge edasimüüja poole.

746 - 005 - 04.11.2020

71• Kaitsekiivrit, kohtades, kus on langevate esemete oht.

• Kandke alati sobiva summutusvõimega kuulmiskaitsmeid. Pikaajaline müra võib tekitada püsiva kuulmiskahjustuse.

• Kandke heakskiidetud kaitseprille. Näokaitsme kasutamisel tuleb lisaks kasutada heakskiidetud kaitseprille. Heakskiidetud kaitseprillide all mõeldakse selliseid prille, mis vastavad standardile ANSI Z87.1 USA-s või EN 166 Euroopa Liidu riikides.

• Vajaduse korral kandke kaitsekindaid, näiteks lõikeosa kinnitades, kontrollides või puhastades.

• Kandke terasest varbakatete ja libisemist takistavate taldadega kaitsesaapaid.

• Kandke vastupidavast materjalist riideid. Kandke alati pikki raskeid pükse ja pikki varrukaid. Hoiduge liiga avaratest rõivastest, mis võivad okstesse takerduda. Ärge kandke ehteid, lühikesi pükse, lahtiseid jalatseid ega käige paljajalu. Kinnitage juuksed ohutult õlgadest kõrgemale.

• Hoidke esmaabikomplekt käepärast. Toote ohutusseadised HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused. Selles alalõigus kirjeldatakse masina turvavarustust, selle otstarvet ning kuidas läbi viia kontrolle ja hooldust, tagamaks masina nõuetekohane töö Peatükist Lisatarviku ülevaade lk 69 näete, kus nad teie seadmel paiknevad. Kui seadet ei hooldata õigesti ja korrapäraselt ning seadet ei paranda asjatundja, võib seadme tööiga lüheneda ja tekkida õnnetuste oht. Kui vajate täiendavat infot, pöörduge lähimasse teenindusse. HOIATUS: Ärge kasutage seadet, kui selle turvavarustus pole täiesti korras. Ohutusvarustust tuleb käesolevas lõigus toodud eeskirjade kohaselt hooldada ja kontrollida. Kui seade ei vasta ohutusnõuetele, laske see parandada hooldustöökojas. ETTEVAATUST: Seadme hooldus ja parandamine nõuab eraldi väljaõpet. Eriti oluline on see seadme ohutusvarustuse puhul. Kui seade ei vasta allpool toodud nõuetele, vii see hoolduspunkti. Meie toodetele on tagatud professionaalne hooldus ja parandus. Kui seadme müüja ei tegele hooldusega, paluge teda juhatada teid lähimasse hoolduspunkti. Ohutusjuhised hooldamisel HOIATUS: Enne hooldustööde tegemist lugege läbi järgmised hoiatused. HOIATUS: Enne lisatarviku hooldamist peatage alati toode. Olge ettevaatlik, lisatarvik võib jätkata liikumist pärast gaasihoova/toitelüliti vabastamist. Veenduge, et lisatarvik on täielikult peatunud. Kui teil on bensiinitoitega toode, võtke süütejuhtmed süüteküünla küljest 72 746 - 005 - 04.11.2020lahti. Kui teil on akutoitega toode, eemaldage aku.

• Enne alustamist kontrollige kogu toodet. Vahetage välja kahjustatud osad.

• Veenduge, et kõik kaitsed ja katted on terved ja tugevasti kinnitatud. Kontrollige kõiki mutreid ja kruvisid.

• Kui teil on bensiinimootoriga toode, veenduge, et sellel poleks kütuselekkeid.

1. Suruge üks trumli võll (A) ühe reduktorist (F) väljuva

veovõlli otsa. Vajaduse korral pöörake trumli võlli nii, et splindi ava ja veovõllil olev ava oleksid kohakuti.

2. Kinnitage juhtrull splindi (B) abil.

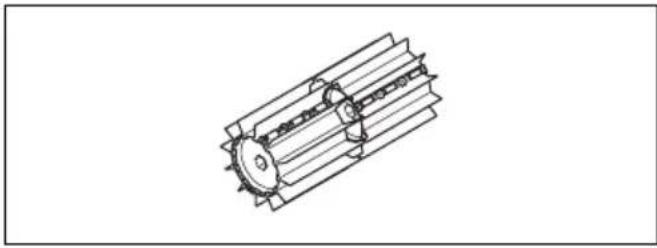

3. Keerake üks harja trummel (C) paigaldatud võlli

külge. Pikemate kummist lamellidega ots peab jääma reduktori poole. Suruge harja trummel sisse.

4. Kinnitage rull splindi (D) abil võlli külge. Suruge rulli

otsa kinnitamisel veidi sissepoole.

5. Korrake neid samme võlli ja rulli paigaldamiseks

teisele poole. Trumlid on identsed, kuid need tuleb paigaldada nii, et pikemad kummist lamellid jäävad reduktori poole.

6. Kinnitage pritsmekaitse klõpsklambrite (E) abil.

Märkus: Lisatarvikute paigaldamist põhitootele vaadake põhimasina kasutusjuhendist. Töö Külma mootoriga toote käivitamine Kui teil on bensiinitoitega toode, järgige külma mootoriga toote käivitamisel neid juhiseid.

1. Laske põhitootel soojeneda ja seejärel lülitage toode

2. Paigaldage lisatarvik vastavalt paigaldussuunistele.

746 - 005 - 04.11.2020 733. Karburaatori reguleerimisel veenduge, et harjade

trumlid on vastu maad ja läheduses ei viibi kedagi.

4. Veenduge, et harjade trumlid on tühikäigul.

5. Kontrollige, et käepidemed ja turvadetailid oleksid

korras. Ärge kasutage toodet, kui sellel puudub mõni osa või midagi on muudetud, nii et see ei vasta enam tehnilistele näitajatele. Lisatarviku kasutamine Pühkija töötab kõige paremini, kui kummist lamellid saavad tööpinnal libiseda või seda kloppida. Uued või asendatud harjade trumlid kipuvad kõvadel pindadel haakuma või lohisema ning tuleb seetõttu enne kasutamist põhjalikult sisse töötada. Seda saab teha lihtsalt, töötades tootega täisgaasil/-kiirusel 3–5 minutit lahtise kruusa või sarnase materjali peal. Pärast sissetöötamist suudab pühkija liigutada suuri materjali koguseid alates lumest või lompidest kuni raskemate materjalideni, nagu kruus või puulaastud. Aja jooksul saab pühkijaga töötamine teile selgeks, kuid ohutuseeskirju tuleb järgida algusest peale.

1. Laske pühkijal töötada täisgaasil (või peaaegu

täisgaasil/-kiirusel), nii et kummist lamellid toetuvad maha. Märkus: Töötamise ajal on kummist lamellide ülestõstmine või maast kõrgemal hoidmine väsitav ja ebavajalik.

2. Kitsaste pindade (nt teed) puhastamisel saab toodet

kasutada nii, et see paiskab materjale ettepoole. Kui soovite töötada laiematel pindadel, võib olla vajalik töötada nurga all, et materjalid koguneksid ühele küljele. Kergete materjalide jäägid saab koguda ühte ritta või kuhja hilisemaks kõrvaldamiseks, samas võib kõvade ja kogukamate materjalide puhul olla vajalik mitmesse kuhja kogumine.

3. Nurkadele juurdepääsemiseks eemaldage

pritsmekaitse, vabastage lisatarviku kinnitus ja pöörake lisatarvikut pool pööret. HOIATUS: Seejärel paisatakse praht tagasi kasutaja poole. Toote pöörlemissuuna muutmisel kasutage aeglasemat kiirust ning olge ettevaatlik, sest paiskuvate materjalide otsa võib kergesti komistada.

4. Säilitage pinnaga väike töötamisnurk. Liiga laia

töötamisnurga korral kipub pühkija teie poole liikuma ja võib põhjustada toote juhitavuse kaotamist. Hooldamine Sissejuhatus Allpool on toodud üldised hoolduseeskirjad. Täpsema teabe saamiseks pöörduge hooldustöökotta. Lõikeosa hooldamine ETTEVAATUST: Pühkijaga tuleb töötada tihti tolmustes tingimustes. Kui teil on bensiinitoitega toode, on regulaarne (sageli igapäevane) õhufiltri hooldus ülioluline. Õhufiltrit tuleb õlitada, et see töötaks 74 746 - 005 - 04.11.2020korralikult. Hooldusjuhiseid lugege toiteseadme kasutusjuhendist. HOIATUS: Masina kasutamisel muutub ülekande korpus tuliseks. Ärge puudutage ülekannet, sest see võib tekitada põletust.

1. Veenduge, et harjade trumlid ei liigu, kui gaasihoob/

toitelüliti lahti lastakse.

2. Veenduge, et harjade trumlid pole kahjustatud või

Transportimine, hoiulepanek ja utiliseerimine Transport ja hoiustamine Kui transpordite lisatarvikut teises sõidukis, kasutage alati ettenähtud kinnitusseadmeid ja veenduge, et lisatarvik oleks kindlalt kinnitatud. Enne pikemaajalist hoiustamist tuleb lisatarvik korralikult puhastada ja hooldada. Tehnilised andmed Tehnilised andmed bensiinitoitega toodete kohta Pühkimishari Harjatrumli laius, mm 590 Mass Kaal, kg 6,5 Müraemissioon

Helivõimsuse tase, mõõdetud dB(A) 105 Helivõimsuse tase, garanteeritud L

Ekvivalentne mürarõhutase kasutaja kõrva juures, mõõdetud EN ISO 22868 järgi , dB(A):

Keskkonna müratasemed, mõõdetud helitugevusena (L

) vastavalt EÜ direktiivile2000/14/ EC. Seadme an- tud müratase mõõdeti enim müra tekitava originaalsaagimisseadme kasutamisel. Erinevus garanteeritud ja mõõdetud helitugevuse taseme vahel seisneb selles, et direktiivi 2000/14/ EC alusel hõlmab garanteeritud helitugevus ka mõõtmistulemuste dispersiooni ja kõrvalekaldeid sama mudeli erinevate toodete vahel.

Antud andmetel seadme helitugevuse taseme ekvivalendi kohta on statistiline tüüplevi 1 dB(A) (standardne kõrvalekalle).

Ekvivalentse vibratsioonitaseme kohta toodud andmete tüüpiline statistiline dispersioon (standardhälve) on 1 m/s

Ekvivalentsed vibratsioonitasemed (a hv,eq ) käepidemetel, mõõdetud vastavalt standardile , m/s

Eesmised/tagumised käepidemed 4,4/5,1 Tehnilised andmed akutoitega toodete kohta 325iLK + pühkija lisatarvikSR600-2 Harjatrumli laius, mm 590 Mass Kaal, kg 2,3+6,5 Müraemissioon

Müravõimsustase, mõõdetud, dB(A) 93 Müratase

Ekvivalentne mürarõhutase kasutaja kõrva juures, mõõdetud ISO 22868 järgi, dB(A): 82 Vibratsioonitasemed

Käepidemete vibratsioonitasemed, mõõdetud EN 62841-1 järgi, m/s

Eesmised/tagumised käepidemed 3,2/3,1

Antud andmetel seadme helivõimsusetaseme ekvivalendi kohta on statistiline tüüplevi 3 dB(A) (standardne kõrvalekalle) ja on mõõdetud originaalse lõikeosaga, mis annab kõrgeima taseme.

Antud andmetel seadme helirõhutaseme ekvivalendi kohta on statistiline tüüplevi 3 dB(A) (standardne kõrva- lekalle) ja on mõõdetud originaalse lõikeosaga, mis annab kõrgeima taseme.

Vibratsioonitaseme kohta toodud andmete tüüpiline statistiline dispersioon (standardhälve) on 2 m/s

. Akuga ja põlemismootoriga seadmete vibratsioonitasemete võrdlemiseks kasutatakse vibratsioonikalkulaatorit. https://www.husqvarna.com/uk/services-solutions/vibration-calculator/. 76 746 - 005 - 04.11.2020EÜ vastavusdeklaratsioon EÜ vastavusdeklaratsioon bensiinitoitega toodetele Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel: [phone], kinnitab, et pühkija Husqvarna SR600-2, lisatarvik seerianumbritega alates 2019 ja edasi (aastaarv ja sellele järgnev seerianumber on selgelt märgitud mudeli andmesildile) vastavad järgmise NÕUKOGU DIREKTIIVI nõuetele:

• 2006/42/EÜ (17. mai 2006), masinadirektiiv;

• 8. juuni 2011. a., „teatud ohtlike ainete kasutamise piiramise kohta elektri- ja elektroonikaseadmetes” 2011/65/EL.

• 2000/14/EÜ (8. mai 2000), müradirektiiv; Bensiinitoodetele kehtivad järgmised standardid.

SS-EN ISO 12100:2010, EN 50581:2012

Teavitatud asutus on teinud EÜ tüübikontrolli vastavalt masinadirektiivi (2006/42/EÜ) artikli 12 punktile 3b. EÜ tüübikontrolli sertifikaat, mis vastab lisale IV, on tähistatud järgmise numbriga: SEC/15/2413 - Husqvarna SR600-2 Huskvarna , 2019-06-24 Per Gustafsson, arendusdirektor (Husqvarna AB volitatud esindaja ja tehnilise dokumentatsiooni vastutav juht) EÜ vastavusdeklaratsioon akutoitega toodetele Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel: [phone], kinnitab, et pühkija, Husqvarna SR600-2 lõikeosa toiteseadmega Husqvarna 325iLK seerianumbritega alates 2019 ja edasi (aastaarv ja sellele järgnev seerianumber on selgelt märgitud mudeli andmesildile) vastavad järgmise NÕUKOGU DIREKTIIVI nõuetele:

• 2006/42/EÜ (17. mai 2006), masinadirektiiv;

• 8. juuni 2011. a., „teatud ohtlike ainete kasutamise piiramise kohta elektri- ja elektroonikaseadmetes” 2011/65/EL. Akutoodetele kehtivad järgmised standardid. EN 62841-1:2015, EN 50581:2012 RISE SMP Svenska Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Rootsi teostas vabatahtlikult Husqvarna AB nimel tüübikontrolli. Serdi number on SEC/15/2413 - Husqvarna SR600-2 Huskvarna , 2019-06-24 Per Gustafsson, arendusdirektor (Husqvarna AB volitatud esindaja ja tehnilise dokumentatsiooni vastutav juht)
