KÄYTTÖOHJE SR6002 HUSQVARNA

Kuljettaminen, säilyttäminen ja hävittäminen....84

Tekniset tiedot....84

EY-vaatimustenmukaisuusvakuutus....86

Johdanto

Tuotekuvaus

Kehitämme jatkuvasti tuotteitamme ja pidätämme siksi itsellämme oikeuden muuttaa tuotteiden muotoa ja ulkonäköä ilman ennakkoilmoitusta.

Huomautus: Tässä käyttöohjeessa käsitellään sekä bensiini- että akkukäyttöisiä laitteita.

Käyttötarkoitus

VAROITUS: Tätä lisälaitetta saa käyttää vain sille tarkoitetussa laitteessa. Katso laitteen käyttöohjekirjan lisävarusteita käsittelevä luku.

Lisälaite on tarkoitettu ainoastaan nurmikoiden, käytävien, asfalttiteiden ja vastaavien puhdistamiseen.

Lisälaitteen yleiskatsaus

1. Harjarumpu
2. Rummun akseli
3. Käyttöohje
4. Lukkotappi
5. Suojus (vetovarren suojaus)
6. Runkoputki
7. Vaihdekotelo
8. Saksisokka
9. Runkoputken liitin (toimitetaan tuotteen mukana)
10. Roiskesuojus

Lisälaitteen ja käyttöagregaatin symbolit

Tämän lisälaitteen huolimaton käyttö tai väärinkäyttö voi aiheuttaa käyttäjälle tai sivullisille vakavan tai hengenvaarallisen tapaturman.

Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisällön, ennen kuin alat käyttää lisälaitetta.

Käytä hyväksyttyjä kuulonsuojaimia. Käytä hyväksyttyjä silmäsuojaimia. Käytä hengityssuojainta, jos on olemassa pölyvaara.

Tämä lisälaite täyttää sovellettavien EY-direktiivien vaatimukset.

Pyöriviä osia. Pidä kädet ja jalat poissa niiden läheltä. Nuoli osoittaa pyörimissuunnan.

Käytä aina hyväksyttyjä suojakäsineitä.

Käytä luistamattomia ja tukevia jalkineita.

Varo sinkoutuvia esineitä ja kimmokkeita.

Käyttäjän on varmistettava, että ihmiset ja eläimet ovat vähintään 15 metrin päässä laitteesta työn aikana. Kun useita lehtipuhaltimia käytetään samassa paikassa, on käyttäjien välisen turvaetäisyyden oltava vähintään 15 metriä. Lisälaite voi singota rajulla voimalla esineitä, jotka voivat kimmota takaisin. Se voi johtaa vakaviin silmävammoihin, mikäli suositeltuja suojaimia ei käytetä.

Pysy vähintään 15 metrin etäisyydellä ihmisistä ja eläimistä laitteen käytön aikana.

Pidä kaikki kehon osat poissa kuumilta pinnoilta.

Melupäästöt ympäristöön Euroopan yhteisön direktiivin mukaisesti. Lisälaitteen päästöt ilmoitetaan luvussa Tekniset tiedot ja arvokilvessä.

Huomautus: Muita lisälaitteen tunnuksia/tarroja tarvitaan tietyillä markkina-alueilla ilmaisemaan erityisiä sertifiointivaatimuksia.

Turvallisuus

Turvallisuusmääritelmät

Varoituksia, huomioita ja huomautuksia käytetään, kun jotakin käyttöohjeen osaa halutaan erityisesti korostaa.

VAROITUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän tai sivullisen vamma tai kuolema.

HUOMAUTUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata tuotteen ja/tai lisälaitteen, muiden materiaalien tai ympäristön vaurioituminen.

Huomautus: Tätä käytetään tietyissä tilanteissa tarvittavien lisätietojen antamiseen.

Yleiset turvaohjeet

VAROITUS: Lue seuraavat turvaohjeet ennen lisälaitteen käyttämistä.

• Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisällön, ennen kuin alat käyttää lisälaitetta.
• Nämä ohjeet täydentävät laitteen mukana toimitettuja ohjeita. Katso muita toimenpiteitä koskevat ohjeet laitteen käyttöohjeista.
• Lisälaitteen rakennetta ei missään tapauksessa saa muuttaa ilman valmistajan lupaa. Älä käytä lisälaitetta, mikäli epäilet jonkun muun tehneen siihen muutoksia. Käytä aina alkuperäisiä lisävarusteita. Hyväksymättömien muutosten ja/tai lisävarusteiden käyttö voi aiheuttaa käyttäjälle tai muille vakavia vahinkoja tai kuoleman.

Turvallisuusohjeet käyttöä varten

VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Moottori sammutetaan viemällä pysäytyskosketin pysäytysasentoon. Pysäytyskosketin palautuu automaattisesti käynnistysasentoon. Estä tahaton käynnistyminen, kun kokoat tai tarkastat laitetta ja/tai teet huoltotöitä. Jos laite on bensiinikäyttöinen, irrota sytytystulpan suojus sytytystulpasta. Jos laite on akkukäyttöinen, irrota akku.
• Varo sinkoutuvia esineitä. Pidä aina silmäsuojia. Älä kumarru harjarummun yläpuolelle. Kivet, roskat yms. saattavat sinkoutua silmiin ja aiheuttaa sokeutumisen tai vakavia vahinkoja.
• Vaihde voi olla kuuma käytön aikana ja jonkin aikaa sen jälkeen. Koskettaminen voi aiheuttaa palovamman.
• Harjarummut voivat pyöriä, kun lakaisulaite käynnistetään. Pidä laitteesta tukevasti kiinni, kun käynnistät sen.
• Vaikka harjarumpujen voima ei ole yhtä suuri kuin esimerkiksi ruohonleikkurin terien, niillä ei kannata työstää materiaaleja, jotka voivat sinkoutuessaan aiheuttaa henkilö- tai omaisuusvahinkoja.
• Älä käytä laitetta niin, ettei sinulla onnettomuustapauksessa ole mahdollisuutta kutsua apua.
• Käytä laitetta vain sille tarkoitettuihin töihin.
• Älä koskaan käytä laitetta, jos olet väsynyt, nauttinut alkoholia tai lääkkeitä, jotka voivat vaikuttaa näkökykyysi, harkintakykyysi tai kehosi hallintaan.
• Älä koskaan käytä laitetta äärimmäisissä ilmastoolosuhteissa, kuten kovassa pakkasessa tai erittäin lämpimässä ja/tai kosteassa ilmastossa.
• Älä koskaan käytä viallista laitetta. Noudata tässä käyttöohjeessa annettuja turvallisuustarkastuksia, kunnossapitoa ja huoltoa koskevia ohjeita. Tietyt kunnossapito- ja huoltotyöt on annettava koulutettujen ja pätevien asiantuntijoiden tehtäviksi. Katso ohjeet kohdasta Kunnossapito.
• Älä koskaan anna lasten käyttää laitetta.
• Älä koskaan anna kenenkään käyttää tuotetta varmistamatta ensin, että käyttäjä on lukenut ja ymmärtänyt käyttöohjeen sisällön.
• Pidä asiaankuulumattomat etäällä. Lasten, eläinten, sivullisten ja apulaisten on pysyteltävä 15 metrin turvaetäisyydellä työskentelyn aikana. Sammuta laite välittömästi, jos joku tulee lähemmäs.
• Jos käytön jatkaminen tuntuu epävarmalta, kysy neuvoa asiantuntijalta. Käänny jälleenmyyyjäsi tai huoltoliikkeesi puoleen.
• Älä tee mitään sellaista, mihin et katso taitosi riittävän.

• Tarkkaile aina varoitussignaaleja ja -huutoja kuulonsuojaimia käyttäessäsi. Riisu kuulonsuojaimet välittömästi moottorin pysäytyksen jälkeen.

• Tarkkaile ympäristöä ja varmista, ettei laite pääse osumaan ihmisiin tai eläimiin. Varmista myös, etteivät ihmiset tai eläimet pääse vaikuttamaan laitteen hallintaan.

• Älä käytä laitetta huonoissa sääolosuhteissa, kuten erittäin sumuisella tai sateisella sällä, kovala tuulella tai erittäin kylmällä sällä. Käyttö huonoissa sääolosuhteissa on väsyttävää ja siihen liittyy usein riskitekijöitä, kuten jäinen alusta.
• Varmista, että voit siirtyä ja seisoa turvallisesti. Tarkista, onko äkilliselle siirtymiselle esteitä (juuria, kiviä, oksia, kuoppia, ojia jne.). Ole erittäin varovainen työskennellessäsi viettävässä maastossa.

• Laitteen siirtämisen ajaksi on moottori sammutettava. Jos laite on bensiinikäyttöinen, irrota sytytystulpan suojus sytytystulpasta. Jos laite on akkukäyttöinen, irrota akku.
• Älä laske laitetta maahan moottorin käydessä, jos et pysty valvomaan sitä koko ajan.
• Pidä laitteesta aina molemmin käsin kiinni. Pidä laitetta kehon sivulla.
• Pidä kädet ja jalat etäällä harjasta, kun moottori on käynnissä.
• Kun tuote on sammutettu, pidä kädet ja jalat etäällä harjasta, kunnes se on täysin pysähtynyt.
• Jos laite alkaa täristä voimakkaasti, pysäytä laite. Jos laite on bensiinikäyttöinen, irrota sytytysjohto sytytystulpasta. Jos laite on akkukäyttöinen, irrota akku. Tarkista, onko laite vaurioitunut. Korjaa mahdolliset vauriot.

Henkilökohtainen suojavarustus

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

- Käytä aina hyväksyttyjä henkilökohtaisia suojavarusteita, kun käytät laitetta. Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta ne lieventävät vammoja onnettomuustilanteessa. Anna jälleenmyyjän auttaa oikeiden varusteiden valinnassa.

- Käytä suojakypärää paikoissa, joissa putoilevat esineet aiheuttavat vaaraa.

- Käytä riittävän tehokkaasti vaimentavia hyväksyttyjä kuulonsuojaimia. Pitkäaikainen altistuminen melulle saattaa aiheuttaa pysyviä kuulovammoja.

- Käytä hyväksyttyjä silmäsuojaimia. Visiiriä käytettäessä on käytettävä myös hyväksyttyjä suojalaseja. Hyväksytyillä suojalaseilla tarkoitetaan laseja, jotka täyttävät standardin ANSI Z87.1 (Yhdysvallat) tai EN 166 (EU-maat) vaatimukset.

- Käytä käsineitä tarvittaessa esimerkiksi terävarustuksen asennuksen, tarkastuksen ja puhdistuksen aikana.

- Käytä turvajalkineita, joissa on teräskärjet ja luistamattomat pohjat.

- Käytä lujasta materiaalista valmistettuja vaatteita. Käytä aina vahvakankaisia pitkiä housuja ja pitkähihaista takkia. Vältä liian löysiä vaatteita, jotka

tarttuvat helposti risuihin ja oksiin. Älä pidä koruja, shortseja tai sandaaleja. Älä myöskään kulje paljain jaloin. Sido hiukset turvallisesti olkapäiden yläpuolelle.

- Pidä ensiaputarvikkeet helposti saatavilla.

Tuotteen turvalaitteet

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

Tässä osassa kerrotaan laitteen turvaominaisuuksista ja niiden toiminnasta sekä annetaan tarkastus- ja kunnossapito-ohjeet, joilla varmistetaan laitteen toimivuus. Katso kohdasta Lisälaitteen yleiskatsaus sivulla 78, missä nämä laitteet koneessasi sijaitsevat.

Laitteen käyttöikä voi lyhentyä ja onnettomuusvaara kasvaa, jos laitteen kunnossapitoa ei suoriteta oikein ja jos huoltoa ja/tai korjauksia ei tehdä ammattitaitoisesti. Saat lisätietoja lähimmästä huoltollikkeestä.

VAROITUS: Älä koskaan käytä laitetta, jos sen turvalaitteet ovat viallisia. Laitteen turvavarustus on tarkastettava ja pidettävä kunnossa tässä osassa esitetyllä tavalla. Jos laitteessasi ilmenee tarkastettaessa puutteita, se on toimitettava huoltoliikkeeseen korjattavaksi.

HUOMAUTUS: Kaikki koneen huolto- ja korjaustyöt vaativat erikoiskoulutusta. Tämä koskee erityisesti laitteen turvavarustusta. Jos koneessa havaitaan puutteita alla luetelluissa tarkastuksissa, on sinun otettava yhteys huoltoliikkeeseen. Hankkimalla tuotteen meiltä varmistat, että saat sille ammattimaisen korjauksen ja huollon. Jos ostat koneen muusta kuin huollot suorittavasta ammattiliikkeestä, pyydä myyjää neuvomaan lähin huoltoliike.

Turvaohjeet huoltoa varten

VAROITUS: Lue seuraavat varoitusohjeet ennen huoltoa.

VAROITUS: Pysäytä laite aina, ennen kuin alat käsitellä lisälaitetta. Ole varovainen, sillä lisälaite voi jatkaa liikkumista kaasu-/ käyttöliipaisimen vapauttamisen jälkeen. Varmista, että lisälaite on täysin pysähtynyt.

Jos laite on bensiinikäyttöinen, irrota sytytysjohdot sytytystulpasta. Jos laite on akkukäyttöinen, irrota akku.

• Tarkista laite kokonaisuudessaan ennen työn aloittamista Vaihda vaurioituneet osat.
- Tarkista, että kaikki suojukset ja kannet ovat ehjät ja kunnolla paikoillaan. Tarkista kaikki mutterit ja ruuvit.
- Jos laite on bensiinikäyttöinen, varmista, ettei laitteesta vuoda polttoainetta.

- Varmista, että harjarummut ovat ehjät ja että niissä ei ole halkeamia tai muita vaurioita.

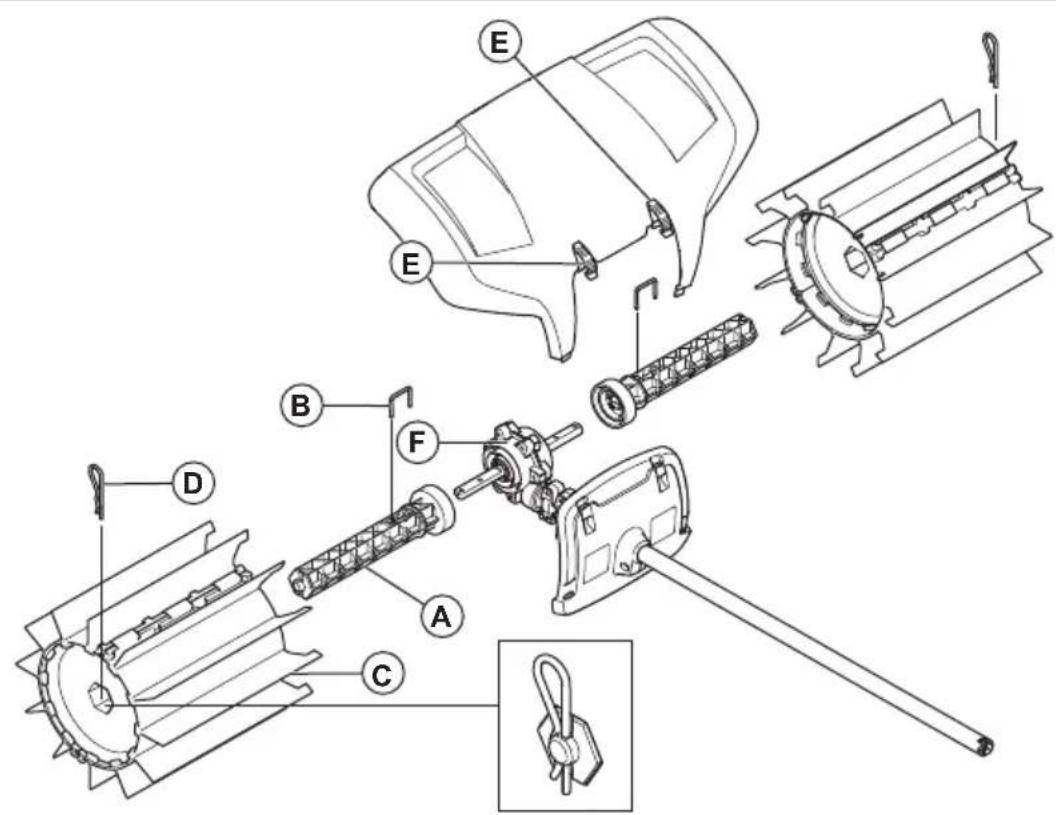

Lisälaitteen asennus

1. Paina toinen rummun akseli (A) kiinni toiseen vaihdekotelosta (F) lähtevään vetoakseliin. Pyöritä tarvittaessa rummun akselia niin, että tapin aukko osuu vetoakselin vastaavan aukon kohdalle.
2. Kiinnitä rullan vetovarsi lukkotapilla (B).
3. Pujota harjarumpu (C) asennettuun akseliin. Pääty, josta kumilamellit työntyvät ulos, asennetaan lähimmäs vaihdekoteloa. Paina harjarumpu sisään.

4. Kiinnitä rulla vetovarteen hiusneulasokalla (D). Paina päätyosaa hieman asennuksen aikana.

5. Asenna toisen puolen akseli ja rulla toistamalla nämä vaiheet. Rummut ovat keskenään samanlaiset. Ne on asennettava niin, että pääty, josta kumilamellit työntyvät ulos, tulee lähimmäs vaihdekoteloa.

6. Kiinnitä roiskesuoja paikalleen napsautettavilla kiinnikkeillä (E).

Huomautus: Ohjeet lisävarusteiden asentamisesta laitteen vakiomalliin ovat vakiomallin käyttöoppaassa.

Käyttö

Laitteen käynnistäminen moottorin ollessa kylmä

Jos laite on bensiinikäyttöinen, noudata näytä ohjeita, kun käynnistä laitteen moottorin kylmänä.

1. Käytä laite lämpimäksi ja sammuta se.
2. Kiinnitä lisälaite asennusohjeiden mukaisesti.
3. Kaasuttimen säädön yhteydessä on varmistettava, että harjarummut on tuettu maata vasten ja että alueella ei ole muita henkilöitä.
4. Varmista, että harjarummut käyvät joutokäyntinopeudella.
5. Varmista, että kahvat ja turvatoiminnot ovat kunnossa. Älä koskaan käytä laitetta, jos siitä puuttuu jokin osa tai sitä on muutettu määräysten vastaisesti.

Lisälaitteen käyttäminen

Lakaisulaite toimii parhaiten, kun kumilamellit liukuvat työstettävällä pinnalla. Uudet harjarummut jäävät usein kiinni koviin pintoihin tai toimivat hitaasti, minkä vuoksi ne on ajettava sisään perusteellisesti ennen käyttöä. Tämän voi tehdä helposti käyttämällä tuotetta täydellä kaasulla/nopeudella 3–5 minuutin ajan irtonaisessa sorassa tai vastaavassa hankaavassa materiaalissa. Sisäänajon jälkeen lakaisulaitteella voi liikuttaa suuria määriä materiaalia, kuten lunta ja savea, tai raskaampia esineitä, kuten soraa ja puukappaleita. Lakaisulaitteen käytön opetteluun kuluu aikaa, ja turvaohjeita on noudatettava alusta asti.

1. Käytä lakaisulaitetta täydellä (tai lähes täydellä) kaasulla/nopeudella, kumilamellit puhdistettavaa pintaa vasten.

Huomautus: Kumilamellien nostaminen irti pinnasta työskentelyn aikana on käyttäjälle raskasta ja tuloksen kannalta tarpeetonta.

1. Kun puhdistat kapeita pintoja, kuten polkuja, voit käyttää laitetta niin, että se sinkoaa materiaalin suoraan eteesi. Jos puhdistettava pinta on laajempi, työskentelykulma on ehkä valittava niin, että materiaalia kertyy pinnan toiseen reunaan. Kevyen materiaalin voi kerätä yhteen riviin tai pinoon myöhempää poistoa varten. Kovemmat tai isokokoisemmat materiaalit on usein kerättävä useampaan pisteeseen.

1. Toimi nurkkien käsittelyä varten seuraavasti: irrota roiskesuojus, löysää lisälaitteen liitintä ja kierrä lisälaitetta puoli kierrosta.

VAROITUS: Roskat sinkoutuvat tällöin käyttäjää kohti. Kun peruutat laitteella, käytä pienempää nopeutta ja varo sinkoutuviin materiaaleihin kompastumista.

1. Pidä kone pienessä kulmassa työstettävään pintaan nähden. Jos työskentelykulma on liian suuri, lakaisulaite liikkuu sinua kohti ja saatat menettää laitteen hallinnan.

Alla on annettu joitakin yleisiä hoito-ohjeita. Jos tarvitset lisäohjeita, ota yhteys huoltoliikkeeseen.

Lisälaitteen kunnossapito

HUOMAUTUS: Lakaisulaitetta käytetään usein pölyisissä olosuhteissa. Jos laite on bensiinikäyttöinen, sen ilmansuodattimen huoltaminen on äärimmäisen tärkeää, ja huolto on usein tehtävä päivittäin. Ilmansuodattimen tyydyttävä toiminta edellyttää öljyämistä. Katso huolto-ohjeet käyttöaggregaatin käyttöoppaasta.

VAROITUS: Vaihde kuumenee konetta käytettäessä. Älä koske vaihteeseen, sillä se aiheuttaa palovammoja.

1. Varmista, että harjarummut eivät pyöri, kun kaasu-/ käyttöliipaisin vapautetaan.

1. Tarkasta, ettei harjarummuissa ole vaurioita tai halkeamia. Vaihda harjarummut tarvittaessa.

2. Ripusta harja pitkien varastointijaksojen ajaksi.

Kuljettaminen, säilyttäminen ja hävittäminen

Kuljetus ja säilytys

Kuljetettaessa lisälaitetta toisessa ajoneuvossa on aina käytettävä hyväksyttyjä kiinnityslaitteita ja varmistettava, että lisälaite on kiinnitetty kunnolla.

Varmista, että lisälaite on puhdistettu hyvin ja että täydellinen huolto on tehty ennen pitkäaikaissäilytystä.

Tekniset tiedot

Bensiinikäyttöisten laitteiden tekniset tiedot

Lakaisulaite
Harjarummun leveys, mm 590
Paino
Paino, kg 6,5
Melupäästöt49
Äänen tehotaso, mitattu dB(A) 105
Äänen tehotaso, taattu LWA dB(A) 109
Äänitasot50
Vastaava äänenpainetaso käyttäjän korvan tasalla mitattuna standardien EN ISO 22868 mukaan, dB(A):	97
Tärinä ^51
Kahvojen vastaavat tärinätasot ( a_hv,eq ) mitattuna standardin mukaan, m/s ^2 :
Etu-/takakahvat 4,4/5,1

Akkukäyttöisten laitteiden tekniset tiedot

325iLK + harjalisälaite SR600-2
Harjarummun leveys, mm 590
Paino
Paino, kg 2,3 + 6,5
Melupäästöt ^52
Äänentehotaso, mitattu, dB(A) 93
Äänitasot ^53
Vastaava äänenpainetaso käyttäjän korvan tasalla mitattuna standardin ISO 22868 mukaan, dB(A):	82
Tärinä ^54
Kahvojen tärinätasot standardin EN 62841-1 mukaan mitattuna, m/s ^2
Etu-/takakahvat 3,2/3,1

EY-vaatimustenmukaisuusvakuutus

EY-vaatimustenmukaisuusvakuutus – bensiinikäyttöiset tuotteet

Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh.: [phone], vakuuttaa täten, että harjalisälaite Husqvarna SR600-2 alkaen vuoden 2019 sarjanumeroista (vuosi on ilmoitettu arvokilvessä ennen sarjanumeroa) on valmistettu noudattaen seuraavaa NEUVOSTON DIREKTIIVIÄ:

• 17. toukokuuta 2006 annettu konedirektiivi 2006/42/EY
- 8. kesäkuuta 2011 annettu direktiivi tiettyjen vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektroniikkalaitteissa, 2011/65/EU.
- 8. toukokuuta 2000 annettu direktiivi 2000/14/EY, joka koskee melupäästöjä ympäristöön.

Seuraavia standardeja on sovellettu bensiinikäyttöisiin tuotteisiin:

SS-EN ISO 12100:2010, EN 50581:2012

Ilmoitettu laitos on suorittanut EY-tyyppitarkastuksen konedirektiivin (2006/42/EY) artiklan 12, kohdan 3b mukaisesti. Liitteen IV mukaisesti suoritetun EY- tyyppitarkastuksen sertifikaatin numero on: SEC/ 15/2413 - Husqvarna SR600-2

Huskvarna, 2019-06-24

Pei Gusleptan

Per Gustafsson, kehityspäällikkö (Husqvarna AB:n valtuutettu ja teknisestä dokumentaatiosta vastaava edustaja)

EY-vaatimustenmukaisuusvakuutus – akkukäyttöiset tuotteet

Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh.: [phone], vakuuttaa täten, että harjalisälaite Husqvarna SR600-2 ja käyttöaggregaatti Husqvarna 325iLK alkaen vuoden 2019 sarjanumeroista (vuosi on ilmoitettu arvokilvessä ennen sarjanumeroa) on valmistettu noudattaen seuraavaa NEUVOSTON DIREKTIIVIÄ:

• 17. toukokuuta 2006 annettu konedirektiivi 2006/42/EY
- 8. kesäkuuta 2011 annettu direktiivi tiettyjen vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektroniikkalaitteissa, 2011/65/EU.

Seuraavia standardeja on sovellettu akkukäyttöisiin tuotteisiin:

EN 62841-1:2015, EN 50581:2012

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Ruotsi, on suorittanut Husqvarna AB:lle vapaaehtoisen tyyppitarkastuksen. Todistus on numeroitu: SEC/15/2413 - Husqvarna SR600-2

Huskvarna, 2019-06-24

Peu Guslepten

Per Gustafsson, kehityspäällikkö (Husqvarna AB:n valtuutettu ja teknisestä dokumentaatiosta vastaava edustaja)
