NAUDOJIMO INSTRUKCIJA SR6002 HUSQVARNA

LT Operatoriaus vadovas

107-115

Techninė priežiūra.... 113

Transportavimas, saugojimas ir utilizavimas.... 113

Techniniai duomenys....113

EB atitikties deklaracija....115

lvadas

Gaminio aprašas

Mes nuolat siekiame tobulinti savo gaminius, pasilikdami sau teisę keisti jų formą ir išvaizdą be išankstinio pranešimo.

Pasižymėkite: Šiame vadove apžvelgiami tiek benzininis, tiek akumuliatorinis gaminys.

Naudojimas

PERSPÉJIMAS: Ši įtaisą galima naudoti tik su įrenginiui, kuriam jis yra skirtas. Žr. įrenginio operatoriaus vadovo skyrių apie įtaisą.

Priedas skirtas tik vejoms, takams, asfaltuotiems keliams ir pan. šluoti.

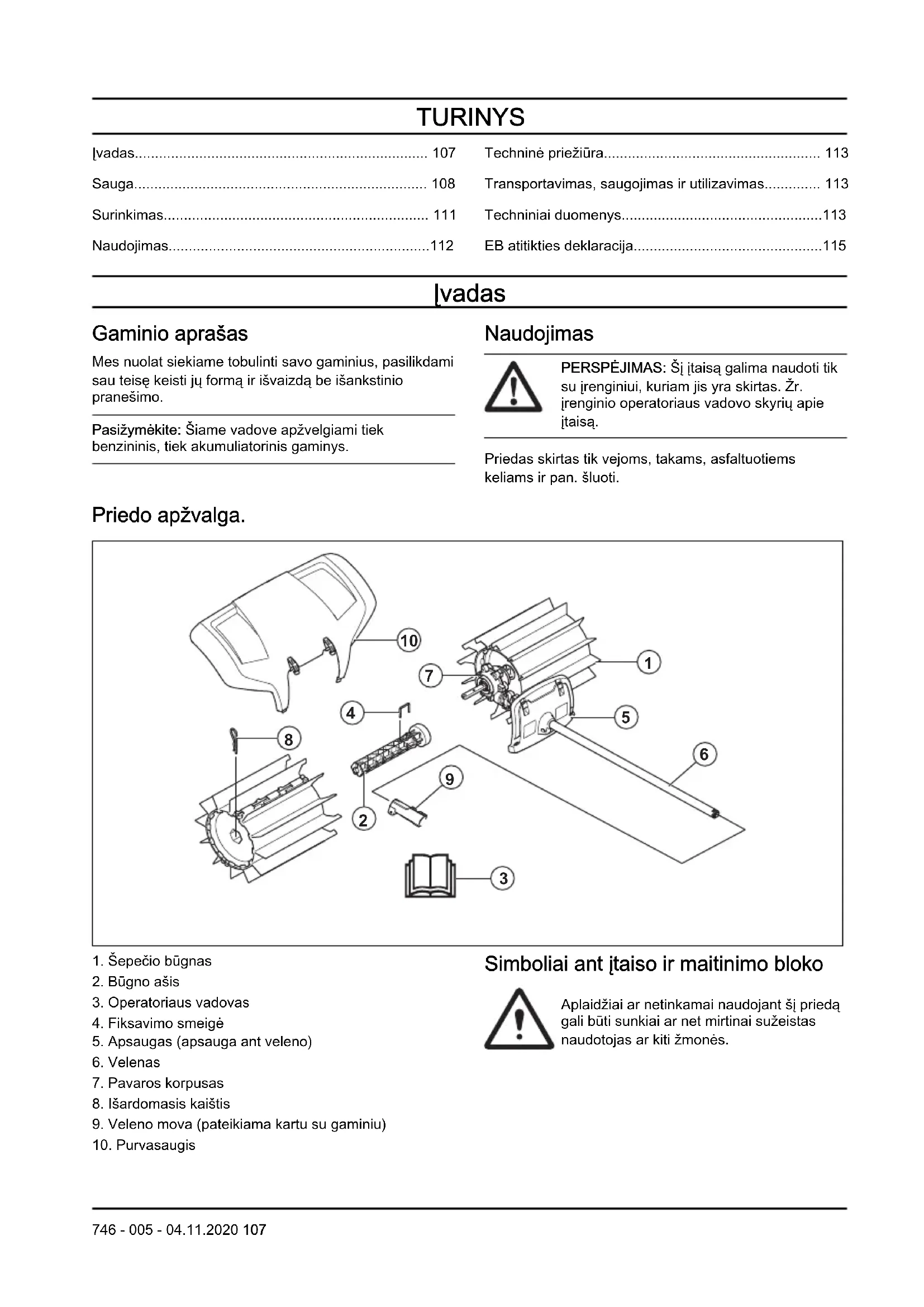

Priedo apžvalga.

1. Šepečio būgnas

2. Būgno ašis

3. Operatoriaus vadovas

4. Fiksavimo smeigè

5. Apsaugas (apsauga ant veleno)

6. Velenas

7. Pavaros korpusas

8. Išardomasis kaištis

9. Veleno mova (pateikiama kartu su gaminiu)

10. Purvasaugis

Simboliai ant įtaiso ir maitinimo bloko

Aplaidžiai ar netinkamai naudojant ši priedą gali būti sunkiai ar net mirtinai sužeistas naudotojas ar kiti žmonės.

Prieš naudodami priedą atidżiai perskaitykite naudojimo instrukciją ir įsiti-kinkite, ar viską gerai supratote.

Naudokite patvirtintas apsaugines ausines. Naudokite patvirtintas akių apsaugos priemones. Jei yra tikimybė, kad gali atsirasti dulkių, naudokite respiratorių.

Šis įtaisas atitinka jam taikomas EB direktyvas.

Sukamosios dalys. Saugokite rankas ir kojas. Rodyklė nurodo sukimosi kryptj.

Visada mūvėkite patvirtintas apsaugines pirštines.

Avėkite tvirtus, neslystančius batus.

Saugokitės svaidomų ir rikošetu atšokusių daiktų.

Naudotojas turi stebėti, kad nei žmonės, nei gyvūnai neprisiartintų arčiau kaip 15 metrų atstumu. Jeigu toje pačioje vietoje dirba keli naudotojai, tarp jų reikia išlaikyti ne mažesnį kaip 15 metrų atstumą. Įtaisas gali stipriai išsviesti objektus, kurie gali atšokti atgal. ir sunkiai sužaloti akis, jeigu ne- naudojate rekomenduojamos saugos įrangos.

Naudodami jrenginj laikykitės ne mažesniu kaip 15 m / 50 pėd. atstumu nuo žmonių ir gyvūnu.

Jokia kūno dalimi nesilieskite prie įkaitusių paviršių.

L aplinką skleidżiamas triukšmas atitinka Europos Bendrijos direktyvą. Priedo skleidżiamo triukšmo duomenys nurodyti techninių duomenų skyriuje ir ant etiketės.

Pasižymėkite: Kiti ant priedo pateikti simboliai (lipdukai) skirti specialiems kai kurių rinkų sertifikavimo reikalavimams.

Sauga

Saugos ženklų reikšmės

Įspėjimai, perspėjimai ir pastabos yra skirtos atkreipti dėmesį i ypač svarbias naudotojo instrukcijos dalis.

PERSPÉJIMAS: Naudojamas, kai naudotojui ar šalia esantiems asmenims kyla mirtino arba sunkaus sužeidimo pavojus arba, jei nesilaikoma naudotojo instrukcijoje pateiktų nurodymų.

PASTABA: Naudojamas, kai kyla pavojus sugadinti gaminį ir (arba) priedą, kitas medžiagas arba padaryti żalą aplinkai, jei nesilaikoma naudotojo instrukcijoje pateiktų nurodymų.

Pasižymėkite: Naudojama pateikti daugiau, nei būtina esamoje situacijoje, informacijos.

Bendrieji saugos nurodymai

PERSPÉJIMAS: Prieš naudodami priedą, perskaitykite toliau esančius saugos nurodymus.

- Prieš naudodami priedą atidžiai perskaitykite naudojimo instrukciją ir jsitikinkite, ar viską gerai supratote.

- Šios instrukcijos papildo gaminio instrukcijas. Informacijos apie kitas procedūras rasite savo gaminio naudojimo instrukcijose.

- Be gamintojo leidimo jokiu atveju negalima keisti originalios priedo konstrukcijos. Nenaudokite priedo, kurj galėjo modifikuoti kiti asmenys ir naudokite tik originalius priedus. Nesuderinti konstrukcijos pakeitimai bei nepritaikytos detalės gali sukelti rimtus kūno sužalojimus ir net mirtį.

Naudojimo saugos instrukcijos

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• „Stop“ rankenėlė automatiškai grįžta į „Start“ padėtį. Užtikrinkite, kad gaminys nebūtų netyčia įjungtas jį montuojant, tikrinant ir (arba) atliekant techninė priežiūrą. Jei turite benzinu varomą gaminį, nuo uždegimo žvakės nuimkite uždegimo žvakės antgalį. Jei turite akumuliatoriumi varomą gaminį, išimkite akumuliatorių.
• Saugokitės į orą pakeliamų daiktų. Visada užsidėkite akių apsaugos priemones. Niekada nesulenkite šepečio būgno. Akmenukai, šiukšlės ir pan. gali pataikyti į akis ir apakinti ar sunkiai jas sužaloti.
• Dirbant pavara įkaista ir paskui kurį laiką gali būti įkaitusi. Todėl nesilieskite, nes yra pavojus nusideginti.
• Paleidus šepetį, šepečio būgnai gali suktis. Užvesdami tvirtai laikykite gaminį.
• Nors šepečio būgnai neturi tokios jėgos, kaip vejapjovės peiliai, tačiau turėtumėte vengti daiktų, kurie išsviesti gali sužaloti ar apgadinti turtą.
• Niekada nenaudokite gaminio, jei nelaimės atveju nebūtų kaip iškviesti pagalbą.
• lrenginj naudokite tik tiems tikslams, kuriems jis yra skirtas.
• Niekada nenaudokite gaminio, jei esate pavargę, jei vartojote alkoholį ar vaistus, kurie gali turėti įtakos jūsų regėjimui, nuovokai ar koordinacijai.
• Niekada nenaudokite gaminio ekstremaliomis klimatinėmis sąlygomis, pvz., esant dideliam šalčiui ar labai karštam ir/arba drėgnam klimatui.
• Niekada nenaudokite techniškai netvarkingo gaminio. Vykdykite šiame vadove nurodytas tikrinimo, techninės priežiūros ir remonto procedūras. Kai kuriuos techninės priežiūros darbus gali atlikti tik apmokyti ir kvalifikuoti specialistai. Žiūrėkite nurodymus, pateikiamus skyriuje „Techninė priežiūra“.
• Niekada neleiskite vaikams naudotis gaminiu.
• Niekuomet niekam neleiskite naudoti gaminio prieš tai nejsitikinę, kad jie perskaitė ir suprato naudojimo instrukcijoje pateiktus nurodymus.
• Neprisileiskite artyn pašalinių. Kai dirbate, vaikai, gyvuliai, stebėtojai ir padėjėjai turi būti nutolę 15 metrų atstumu. Kam nors priartėjus, nedelsdami sustabdykite gaminiį.
• Jei tam tikroje situacijoje nežinosite kaip pasielgti, teiraukitės specialisto. Kreipkitės į pardavėją ar aptarnavimo dirbtuves.
• Nedirbkite darbo, kurio nemokate ar jaučiatės nepakankamai kvalifikuotas.

• Jeigu dévite apsaugines ausines, būkite atidūs, kad išgirstumėte galimus įspėjamuosius signalus ar šūksnius. Išjunge variklį visada nusiimkite apsaugines ausines.

• Prieš užvesdami pjovimo įrangą, visada apsidairykite ir įsitikinkite, ar ji nepasieks kitų netoliese esančių žmonių ar gyvūnu.

• Nenaudokite gaminio blogu oru, pavyzdžiui, esant tirštam rūkui, smarkiai lyjant, pučiant stipriam vėjui, per didelius šalčius ir t. t. Dirbant per šalčius pavargstama ir dažnai atsiranda papildomų rizikų, pvz., apledėjusi žemė.
• [sitikinkite, kad galite laisvai stoveti ir judeti. Patikrinkite, ar jūsų darbo vietoje nėra kliūčių, pavyzdžiui, išsikišusių medžių šaknų, akmenų, šakų, griovių, jei kartais tektų greitai pasitraukti. Būkite labai atsargūs dirbdami ant stačių šlaitų.

• Prieš perkeliant gaminį, būtina išjungti variklj. Jei turite benzinu varomą gaminį, nuo uždegimo žvakės nuimkite uždegimo žvakės antgalį. Jei turite akumuliatoriumi varomą gaminį, išimkite akumuliatorių.
• Neišjungę variklio nedėkite gaminio ant žemės, jei jo aiškiai nematote.
• Gaminj visada laikykite dviem rankom. Gaminj laikykite prie kūno.
• [sitikinkite, ar veikiant varikliui, rankos ir kojos nėra šalia šepečio.
• Išjunge gamini rankas ir kojas laikykite atokiau nuo šepečio, kol jis visiškai sustos.
• Jei pradeda labai vibruoti, gaminj sustabdykite. Jei turite benzinu varomą gaminj, nuo uždegimo žvakės atjunkite HT laidą. Jei turite akumuliatoriumi varomą gaminj, išimkite akumuliatorių. Patikrinkite, ar gaminys yra pažeistas. Suremontuokite pažeidimus.

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

- Naudodami jrenginj būtinai dévėkite patvirtintas asmenines apsaugines priemones. Asmeninės apsauginės priemonės nepadės visiškai išvengti pavojaus susižeisti, tačiau nelaimingo atsitikimo atveju mažiau nukentėsite. Leiskite prekybos atstovui padėti pasirinkti tinkamą įrangą.

- Naudokite apsauginį šalmą ten, kur gali būti krentančių daiktų

- Naudokite pakankamomis garso slopinimo savybėmis pasižyminčias patvirtintas apsaugines ausines. Ilgalaikis triukšmo poveikis gali nesugražinamai pakenkti klausai.

- Naudokite patvirtintas akių apsaugos priemones. Jei naudojamas apsauginis skydelis, turi būti nešiojami ir patvirtinti apsauginiai akiniai. Patvirtinti apsauginiai akiniai yra tie, kurie atitinka JAV ANSI Z87.1 standartą arba ES EN 166 standartą.

- Kai būtina, pvz., montuojant, apžiūrint arba valant pjovimo įrangą, užsimaukite pirštines.

- Avėkite apsauginius batus su plieninėmis nosimis ir neslystančiais padais.

- Vilkėkite iš stiprios medžiagos pagamintus drabužius. Būtinai mūvėkite tvirtas, ilgas kelnes, vilkėkite aprangą ilgomis rankovėmis Nevilkėkite

laisvų drabužių, kurie gali užkibti už krūmokšnių ir šakų. Nenešiokite papuošalų, trumpų kelnių ar atvirų batų ir nevaikščiokite basomis. Saugiai susisekite plaukus aukščiau pečių.

- Netoliese turi būti pirmosios pagalbos vaistinėlė.

Gaminio apsauginės priemonės

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

Šiame skyriuje aprašytos gaminio saugos priemonės, jų paskirtis ir patarimai, kaip atlikti patikros ir priežiūros darbus, siekiant užtikrinti tinkamą gaminio veikimą. Žr. instrukcijas skyriuje Priedo apžvalga. psl. 107ir sužinokite, kokioje vietoje tos dalys yra gaminyje.

Gaminio tarnavimo laikas gali sutrumpėti, o nelaimingų atsitikimų pavojus gali padidėti, jei gaminys nebus tinkamai prižiūrimas, o aptarnavimas ir (arba) remonto darbai nebus atliekami profesionaliai. Prireikus daugiau informacijos, prašome kreiptis į artimiausią techninės priežiūros atstovą.

PERSPEJIMAS: Niekada nenaudokite gaminio, kurio apsauginės dalys yra pažeistos. Gaminio saugos įranga turi būti tikrinama ir prižiūrima taip, kaip yra aprašyta šiame skyrelyje. Jei gaminys neatitinka bet kurio iš šių kontrolinių reikalavimų, kreipkitės į savo techninės priežiūros atstovą dėl gaminio remonto.

PASTABA: Irenginio techninė priežiūra ir taisymas reikalauja specialaus pasirengimo. Tai ypač susiję su irenginio saugos jranga. Jei jūsų irenginys neatitiks nors vieno iš žemiau pateiktų kontrolės reikalavimų, kreipkitės į sertifikuotą remonto dirbtuvę. Mes garantuojame profesionalų aptarnavimą ir priežiūrą. Jei irenginio pardavėjas neatlieka aptarnavimo, paprašykite jo duoti artimiausios remonto dirbtuvės adresą.

Priežiūros saugos instrukcijos

PERSPĖJIMAS: Prieš atlikdami techninę priežiūrą, perskaitykite toliau esančius įspėjimus.

PERSPEJIMAS: Visada išjunkite gaminį prieš atlikdami priedo techninę priežiūrą. Būkite atsargūs, nes atleidus akceleratorių / maitinimo jungiklį priedas gali judėti toliau. [sitikinkite, kad priedas visiškai sustojo. Jei turite benzinu varomą gaminį, nuo uždegimo žvakės atjunkite HT laidus. Jei turite akumuliatoriumi varomą gaminį, išimkite akumuliatorių.

• Prieš pradedami, patikrinkite visą gaminį. Pakeiskite pažeistas dalis.

• Patikrinkite, ar visi apsaugai ir gaubtai yra visi ir tvirtai pritvirtinti. Priveržkite visas veržles ir poveržles.

• Jei turite benzinu varomą gamini, įsitikinkite, kad nėra benzino nuotėkių.

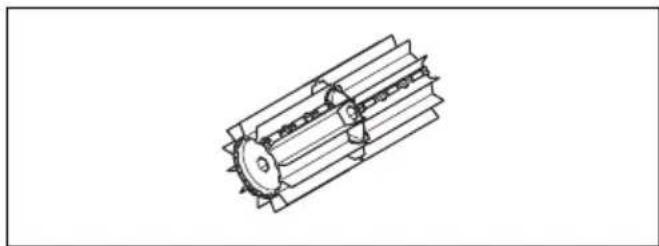

• [sitikinkite, ar šepečio būgnai nėra pažeisti, įtrūkę ir neturi kitų defektų.

1. Užspauskite vieną būgno aši (A) ant vienos iš dviejų varančiųjų velenų, kyšančių iš pavaros korpuso (F). Jei reikia, pasukite būgno aši taip, kad kaiščio kiaurymė būtų virš atitinkamos kiaurymės, esančios varančiajame velene.
2. Ritinio veleną užfiksuokite fiksavimo kaiščiu (B).

3. Užsukite vieną šepečio veleną (C) ant sumontuotos ašies. Galas su guminėmis plokštelėmis turi būti montuojamas arčiausiai pavaros korpuso. [spauskite šepečio būgną.

4. Ritinj ant veleno pritvirtinkite pleištiniu kaiščiu (D). Montuodami šiek tiek paspauskite galą.

5. Pakartokite šiuos veiksmus montuodami aši ir ritinj priešingoje pusėje. Bügnai yra identiški, bet juos reikia montuoti su ilgesnėmis guminėmis plokštelėmis, nukreiptomis i pavaros korpusą.
6. Spaustukais (E) pritvirtinkite apsaugą.

Pasižymėkite: Kaip ant bazinio gaminio sumontuoti priedus, žr. bazinio gaminio instrukcijoje.

Naudojimas

Norėdami paleisti šalta variklj

Jei naudojate benzinu varomą gaminį, vadovaukitės šiomis instrukcijomis ir paleiskite šaltą variklj.

1. Užveskite bazinj gaminj ir leiskite padirbti, kol išils, tada gaminj išjunkite.
2. Prijunkite priedą, kaip nurodyta surinkimo instrukcijose.
3. Reguliuodami karbiuratorių, pasirūpinkite kad šepečių būgnai būtų nuleisti ant žemės ir šalia nėra pašalinių asmenų.
4. Patikrinkite, ar šepečio būgnai dirba tuščiaja eiga.
5. |sitikinkite, ar rankena ir apsaugos funkcijos yra tvarkingos. Niekada nenaudokite gaminio, kuriam trūksta kokių nors dalių ar buvo pakeistos ne pagal specifikacijas.

Priedo naudojimas

Šepetys geriausiai šluoja, kai guminės plokštelės slysta arba braukia darbiniu paviršiumi. Nauji ar pakeisti šepečio būgnai gali prilipti prie kieto paviršiaus, todėl juos prieš naudojimą reikia įdirbti. Tai atliekama paprastai, leidžiant gaminiui dirbti visa galia / visu greičiu 3–5 minutes ant palaido žvyro ar panašios šlifuojančios medžiagos. Atlikus įdirbimą, šepetys galės šluoti didelius medžiagos kiekius, nuo sniego ar purvo, iki sunkesnių daiktų, pvz., žvyro ar medžio šakų. Laikui bègant suprasite, kaip veikia šepetys, tačiau nuo pat pradžių turite laikytis atsargumo priemonių.

1. Kai guminės plokštelės remiasi į paviršių, šepetį paleiskite visa galia / visu greičiu (arba beveik visa galia / visu greičiu).

Pasižymėkite: Dirbant laikyti gumines plokšteles, pakeltas virš paviršiaus, yra sunku ir nebūtina.

1. Valydami siaurus paviršius, pvz., takus, gaminį galite naudoti taip, kad medžiagos būtų išmetamos tiesiai prieš jus. Jei norite dirbti ant platesnių paviršių, gali tekti dirbti tokiu kampu, kad vienoje pusėje susidarytų krūva. Krūveles, sudarytas iš lengvų medžiagų, galima surinkti į eilę ar didesnę krūvą ir vėliau surinkti, o kietas ar stambesnes medžiagas gali tekti surinkti į kelias krūvas.

1. Jei norite pasiekti kampus, nuimkite apsaugą nuo taškymo, atsukite priedo jungtį ir pasukite jį pusę apsisukimo.

PERSPÉJIMAS: Šiukšlès tuomet bus išmetamos link naudotojo. Gaminiui judant atgal, nustatykite mažesnį greitį ir atminkite, kad lengva užvažiuoti ant išmetamų medžiagų.

1. Mažas darbo kampas turi būti paviršiuje. Per didelis darbo kampas reiškia, kad šepetys linkęs judėti link jūsu, todėl rizikuojate prarasti gaminio valdymą.

Toliau pateikiamos bendros priežiūros instrukcijos. Jei reikia daugiau informacijos, prašome kreiptis i techninio aptarnavimo dirbtuves.

Priedo techninė priežiūra

PASTABA: Su šepečiu dažnai dirbama dulkétoje aplinkoje. Jei naudojate benzinu varomą gaminį, labai svarbu reguliariai (dažnai kasdien) atlikti oro filtro techninė priežiūrą. Kad veiktų patenkinamai, oro filtrą reikia sutepti. Techninės priežiūros instrukcijų ieškokite maitinimo bloko operatoriaus vadove.

1. [sitikinkite, kad šepečio būgnai nesisuka atleidus akceleratorių / maitinimo jungikli.

1. Patikrinkite, ar šepečio būgnai nėra pažeisti ar įtrūkę. Jei reikia, pakeiskite šepečio būgnus.

2. Ilga laiką saugokite šepetį pakabinę.

PERSPĖJIMAS: Padirbus su įrenginiu, pavara įkaista. Nelieskite pavaros norėdami išvengti nudegimo žaizdy.

Transportavimas, saugojimas ir utilizavimas

Pervežimas ir laikymas

Jei padargas transportuojamas kita transporto priemone, visada naudokite tvirtinimo įtaisus ir įsitikinkite, kad padargas saugiai pritvirtintas.

Jei padargu nesiruošiate naudotis ilgesnį laiko tarpą, užtikrinkite, kad jis būtu gerai išvalytas ir atlikti visi techninės priežiūros darbai.

Techniniai duomenys

Benzinu varomų produktų techniniai duomenys

Šepetys
Šepečio būgno plotis, mm 590
Svoris
Svoris, kg 6,5
Skleidžiamas triukšmas ^67
Garso galios lygis, išmatuotas dB (A) 105
Garso galios lygis, garantuojamas LWA dB (A) 109
Garso lygiai ^68
Tolygus garso slėgis naudotojo ausiai lygis, matuojamas pagal EN ISO 22868 , dB (A):	97
Vibracija69
Ekvivalentiški rankenu vibracijos lygiai ( a_hv,eq ), išmatuoti pagal , m/s2
Priekinės / galinės rankenos 4,4/5,1

Akumuliatoriumi varomų įrenginių techniniai duomenys

325iLK + šepečio priedas SR600-2
Šepečio būgno plotis, mm 590
Svoris
Svoris, kg 2,3/+6,5
Skleidžiamas triukšmas70
Išmatuotas garso galios lygis, dB (A) 93
Garso lygiai71
Tolygus garso slėgio naudotojo ausiai lygis, matuojamas pagal ISO 22868, dB (A): 82
Vibracija72
Vibracijos lygis rankenose, išmatuotas pagal EN 62841-1, m/s2
Priekinės / galinės rankenos 3,2/3,1

EB atitikties deklaracija

EB atitikties deklaracija – benzinu varomiems jrenginiams

„Husqvarna AB“, SE-561 82 Huskvarna, Švedija, tel. [phone], patvirtina, kad šepečio „Husqvarna SR600-2“ priedas, kurio serijos numeriai yra 2019 ir vélesni (metai aiškiai nurodyti ant vardinių parametru plokštelės, po jų – serijos numeris), atitinka šių TARYBOS DIREKTYVŲ reikalavimus:

• 2006 m. gegužės 17 d. direktyvos 2006/42/EB dėl mašinų;
• 2011 m. birželio 8 d. Direktyvos 2011/65/ES dėl tam tikrų pavojingu medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo.
• 2000 m. gegužės 8 d. direktyvos 2000/14/EB dėl į aplinką skleidžiamo triukšmo.

Benzinu varomiems jrenginiams taikomi šie standartai:

SS-EN ISO 12100:2010, EN 50581:2012

Notifikuota institucija, laikydamasi Mašinų direktyvos (2006/42/EB) 12 straipsnio 3b skirsnio reikalavimų, atliko EB tipo patikrą. EB tipo patikros pagal IV priedą sertifikato numeris: SEC/15/2413 - Husqvarna SR600-2

Huskvarna, 2019-06-24

Pei Guslepten

Per Gustafsson, plėtros vadovas (įgaliotasis „Husqvarna AB“ atstovas, atsakingas už techninę dokumentacija).

EB atitikties deklaracija – akumuliatoriumi varomiems jrenginiams

„Husqvarna AB“, SE-561 82 Huskvarna, Švedija, tel. [phone], patvirtina, kad šepečio „Husqvarna SR600-2“ priedas su maitinimo bloku „Husqvarna 325iLK“, kurio serijos numeriai yra 2019 ir vèlesni (metai aiškiai nurodyti ant vardinių parametru plokštelės, po jų – serijos numeris), atitinka šių TARYBOS DIREKTYVŲ reikalavimus:

• 2006 m. gegužės 17 d. direktyvos 2006/42/EB del mašinų;
• 2011 m. birželio 8 d. Direktyvos 2011/65/ES dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo.

Akumuliatoriumi varomiems jrenginiams taikomi šie standartai:

EN 62841-1:2015, EN 50581:2012

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Švedija, atliko savanorišką tipo

kontrolę „Husqvarna AB“ prašymu. Sertifikatui suteiktas numeris: SEC/15/2413 - Husqvarna SR600-2

Huskvarna, 2019-06-24

Pei Guslepten

Per Gustafsson, plėtros vadovas (igaliotasis „Husqvarna AB“ atstovas, atsakingas už techninę dokumentacija).
