MANUAL DE UTILIZARE SR6002 HUSQVARNA

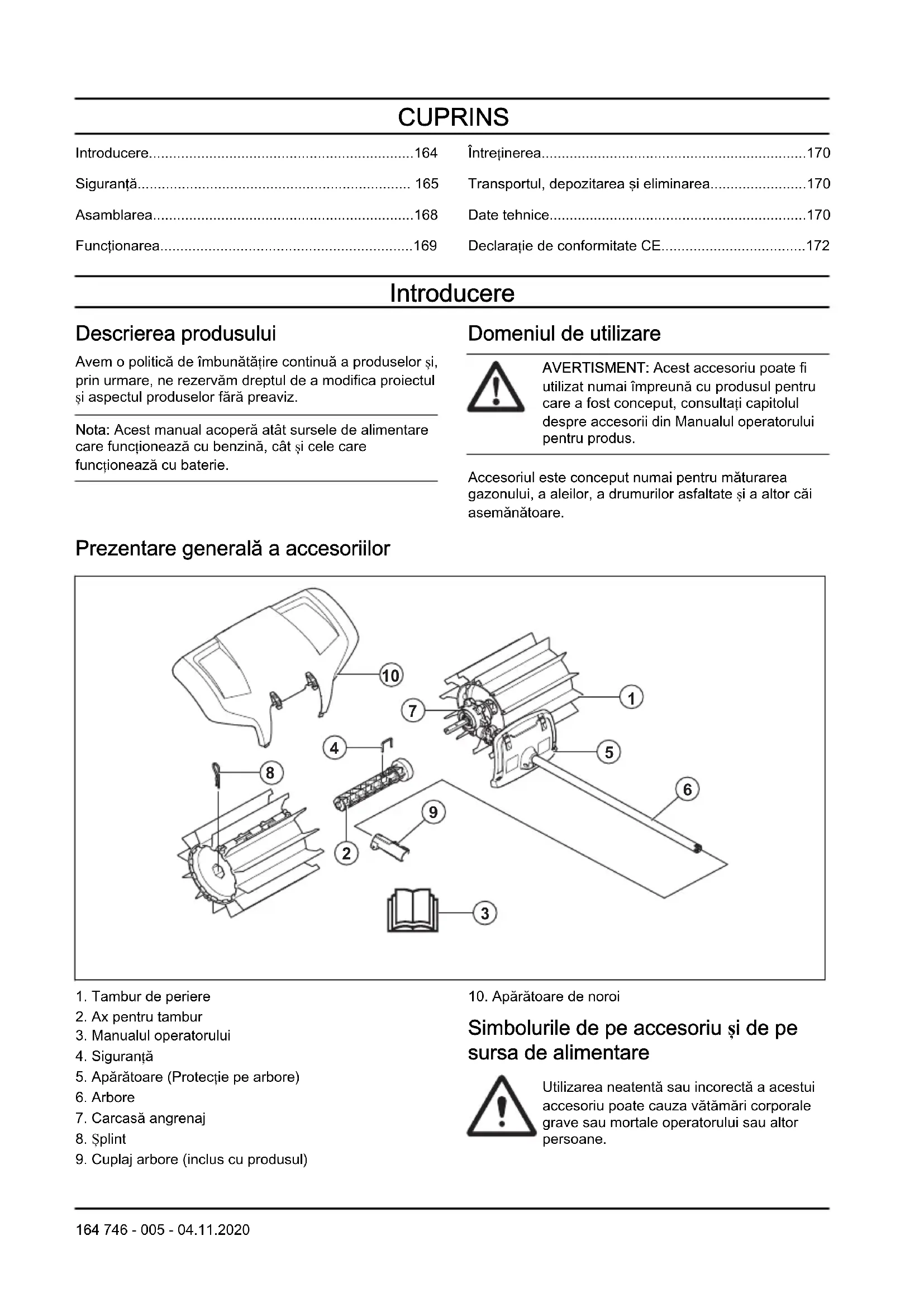

• Introducere p. 164
• Siguranţă p. 165
• Asamblarea p. 168
• Funcţionarea p. 169
• Întreținerea p. 170
• Transportul, depozitarea şi eliminarea p. 170
• Date tehnice p. 170
• Declarație de conformitate CE Introducere Descrierea produsului Avem o politică de îmbunătățire continuă a produselor și, prin urmare, ne rezervăm dreptul de a modifica proiectul și aspectul produselor fără preaviz. Nota: Acest manual acoperă atât sursele de alimentare care funcționează cu benzină, cât și cele care funcționează cu baterie. Domeniul de utilizare AVERTISMENT: Acest accesoriu poate fi utilizat numai împreună cu produsul pentru care a fost conceput, consultați capitolul despre accesorii din Manualul operatorului pentru produs. Accesoriul este conceput numai pentru măturarea gazonului, a aleilor, a drumurilor asfaltate și a altor căi asemănătoare. Prezentare generală a accesoriilor p. 172

3. Manualul operatorului

5. Apărătoare (Protecție pe arbore)

10. Apărătoare de noroi

Simbolurile de pe accesoriu și de pe sursa de alimentare Utilizarea neatentă sau incorectă a acestui accesoriu poate cauza vătămări corporale grave sau mortale operatorului sau altor persoane. 164 746 - 005 - 04.11.2020Citiți cu atenție manualul operatorului și asigurați-vă că înțelegeți instrucțiu- nile înainte de a utiliza accesoriul. Utilizați un sistem omologat de protecție a auzului. Utilizați ochelari de protecție omologați. Utilizați o mască de protecție când există pericolul de generare a prafului. Acest accesoriu este conform cu directivele UE aplicabile. Piese rotative. Feriți mâinile și picioarele. Săgeata indică direcția de rotație. Purtați întotdeauna mănuși de protecție omologate. Purtați ghete solide, cu talpă antiaderentă. Feriți-vă de obiectele proiectate sau care ricoșează. Operatorul trebuie să se asigure că nicio persoană și niciun animal nu se apropie mai mult de 15 metri. Când în aceeași locație lucrează mai mulți op- eratori, trebuie să se respecte o dis- tanță de siguranță de cel puțin 15 metri. Accesoriul poate azvârli cu forță obiecte care pot ricoșa înapoi. Dacă nu se utilizează echipamentul de siguranță recomandat, acest lucru poate conduce la vătămări oculare grave. Păstrați o distanță de minimum 15 m / 50 ft față de persoane și animale în timpul utilizării produsului. Feriți-vă toate părțile corpului de suprafețele fierbinți. Emisii de zgomot în mediu conform Directivei Comunității Europene. Nivelul de emisii al accesoriului este specificat în capitolul Date tehnice și pe etichetă. Nota: Alte simboluri/etichete de pe accesoriu se referă la cerințe de certificare specifice pentru anumite piețe. Siguranţă Definiții privind siguranța Avertizările, atenționările și notele sunt utilizate pentru a desemna părți foarte importante din manualul operatorului. AVERTISMENT: Se utilizează dacă există risc de vătămare sau de deces pentru operator sau pentru trecători, în cazul în care instrucțiunile din manual nu sunt respectate. ATENŢIE: Se utilizează dacă există un risc de deteriorare a produsului și/sau a accesoriului, a altor materiale sau a zonelor învecinate, dacă instrucțiunile din manual nu sunt respectate. Nota: Se utilizează pentru a furniza mai multe informații care sunt necesare într-o situație dată. Instrucțiuni generale de siguranță AVERTISMENT: Înainte de a utiliza accesoriul, citiți instrucțiunile de siguranță de mai jos.

• Vă rugăm să citiți cu atenție manualul operatorului și să vă asigurați că înțelegeți instrucțiunile înainte de a utiliza accesoriul.

• Aceste instrucțiuni completează instrucțiunile furnizate împreună cu produsul. Pentru alte proceduri, consultați instrucțiunile de utilizare ale produsului.

• Nu modificați sub nicio formă proiectul accesoriului fără permisiunea producătorului. Nu folosiți un accesoriu care pare să fi fost modificat de alte persoane și utilizați întotdeauna accesorii originale. Modificările și/sau accesoriile neautorizate pot avea drept rezultat vătămări corporale grave sau decesul operatorului sau al altor persoane.

746 - 005 - 04.11.2020 165Instrucțiuni de siguranță pentru utilizare

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Comutatorul de oprire revine automat la poziția de start. Asigurați-vă că preveniți pornirea neintenționată la asamblare, verificare și/sau efectuare a întreținerii. Dacă aveți un produs care funcționează cu benzină, scoateți pipa bujiei din bujie. Dacă aveți un produs care funcționează cu baterie, scoateți bateria.

• Fiți atenți la obiectele azvârlite. Purtați întotdeauna ochelari de protecție. Nu vă aplecați peste tamburul periei. Pietrele, gunoiul etc. pot fi azvârlite în ochi, cauzând orbire sau vătămare gravă.

• Angrenajul se poate înfierbânta în timpul utilizării și poate rămâne fierbinte câtva timp după aceea. Dacă îl atingeți, vă poate provoca arsuri.

• Tamburii periei se pot roti, atunci când dispozitivul de măturat este pornit. Țineți produsul bine atunci când îl porniți.

• Deși tamburii periei nu au aceeași forță ca și lamele mașinii de tuns iarba, de exemplu, trebuie să evitați să lucrați cu materiale care pot cauza răniri grave sau pagube materiale, dacă sunt proiectate.

• Nu utilizați produsul decât în situații în care puteți solicita ajutor în eventualitatea unui accident.

• Utilizați produsul numai în scopul pentru care acesta au fost conceput.

• Nu utilizați niciodată acest produs dacă sunteți obosit, dacă ați consumat alcool sau dacă luați medicamente care v-ar putea afecta vederea, judecata sau coordonarea.

• Nu utilizați niciodată produsul în condiții meteorologice extreme, precum climate cu temperaturi extrem de scăzute, foarte ridicate și/sau climate umede.

• Nu utilizați niciodată un produs care este defect. Efectuați verificările de siguranță, operațiile de întreținere și de service descrise în acest manual. Anumite operații de întreținere și de service trebuie efectuate de specialiști instruiți și calificați. Consultați instrucțiunile din subcapitolul Întreținerea.

• Nu permiteți niciodată copiilor să folosească acest produs.

• Nu permiteți nimănui să folosească produsul înainte de a vă asigura că a înțeles conținutul manualului operatorului.

• Nu permiteți persoanelor neautorizate să se apropie. Copiii, animalele, spectatorii sau persoanele care vă ajută trebuie ținute în afara zonei de siguranță de 15 m în timp ce lucrați. Opriți produsul imediat dacă se apropie cineva.

• Dacă întâlniți o situație în care nu știți sigur cum să procedați, trebuie să întrebați un specialist. Contactați distribuitorul sau atelierul de service.

• Evita ți utilizările care, în opinia dvs., vă depășesc abilitățile.

• Ascultați semnalele de avertisment sau strigătele când purtați echipament pentru protecția auzului. Îndepărtați echipamentul pentru protecția auzului imediat ce se oprește motorul.

• Respectați mediul înconjurător și asigurați-vă că nu există riscul ca alte persoane sau animale să vină în contact cu produsul sau să vă afecteze capacitatea de a-l controla.

• Nu utilizați produsului pe vreme nefavorabilă, precum ceață deasă, ploaie torențială, vânt puternic, frig intens etc. Lucrul pe vreme nefavorabilă este obositor și generează adesea riscuri adăugate, precum teren alunecos.

• Asigurați-vă că vă puteți deplasa și sta în picioare în siguranță. Verificați zona din jurul dvs. pentru posibile obstacole (rădăcini, pietre, crengi, șanțuri etc.) în caz că trebuie să vă deplasați brusc. Aveți mare grijă când lucrați pe teren în pantă.

• Motorul trebuie oprit înainte de a deplasa produsul. Dacă aveți un produs care funcționează cu benzină, scoateți pipa bujiei din bujie. Dacă aveți un produs care funcționează cu baterie, scoateți bateria.

• Nu lăsați niciodată produsul jos cu motorul pornit decât dacă aveți o bună vizibilitate asupra acestuia.

• Utilizați întotdeauna ambele mâini pentru a ține produsul. Țineți produsul pe lângă corp.

• Asigurați-vă că mâinile și picioarele nu se apropie de perie atunci când motorul este pornit.

• Atunci când produsul este oprit, țineți mâinile și picioarele la distanță de perie, până când aceasta se oprește complet.

• Dacă apar vibrații puternice, opriți produsul. Dacă aveți un produs care funcționează cu benzină, deconectați cablul de înaltă tensiune de la bujie. Dacă aveți un produs care funcționează cu baterie, scoateți bateria. Examinați produsul, pentru a vedea dacă nu este deteriorat. Remediați orice defecțiuni. Echipament de protecție personală AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Utilizați întotdeauna echipamente de protecție personală atunci când folosiți produsul.

746 - 005 - 04.11.2020Echipamentele de protecție personală nu pot elimina

complet riscul de rănire, însă pot reduce gravitatea rănilor în cazul unui accident. Distribuitorul vă poate ajuta să alegeți echipamentul corect.

• Utilizați o cască de protecție în caz că există riscul ca unele obiecte să cadă.

• Purtați echipament de protecție pentru urechi aprobat pentru utilizare, care asigură reducerea adecvată a zgomotului. Expunerea pe termen lung la zgomot poate avea ca rezultat o afecțiune ireversibilă a auzului.

• Utilizați ochelari de protecție omologați. Dacă utilizați un vizor de protecție, trebuie să purtați și ochelari de protecție. Ochelarii de protecție trebuie să fie compatibili cu standardul ANSI Z87.1 în S.U.A. sau EN 166 în țările UE.

• Purtați mănuși atunci când este necesar, de exemplu atunci când conectați, inspectați sau curățați echipamentul de tăiere.

• Utiliza ți cizme de protecție cu bombeuri din oțel și tălpi antiderapante.

• Purtați haine din țesături rezistente. Purtați întotdeauna pantaloni lungi, din material gros, și îmbrăcăminte cu mâneci lungi. Nu purtați haine largi, care se pot prinde în smicele și ramuri. Nu purtați bijuterii, șort, sandale și nu lucrați în picioarele goale. Strângeți-vă părul în siguranță, deasupra nivelului umărului.

• Păstrați la îndemână echipament de prim ajutor. Dispozitivele de siguranță de pe produs AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos. În această secțiune sunt descrise caracteristicile de siguranță al produsului, scopul său și modul în care trebuie efectuate verificările și întreținerea pentru a asigura funcționarea corectă. A se vedea instrucțiunile din capitolul Prezentare generală a accesoriilor la pagina 164 pentru a găsi unde sunt amplasate aceste piese pe produsul dvs. Durata de viață a produsului se poate reduce, iar riscul de accidente se poate mări dacă întreținerea produsului nu este efectuată corect, iar reglarea și/sau reparațiile nu sunt executate în mod profesional. Dacă aveți nevoie de informații suplimentare, contactați cel mai apropiat furnizor de service. AVERTISMENT: Nu utilizați niciodată un produs cu componente de siguranță deteriorate. Echipamentul de siguranță al produsului trebuie inspectat și întreținut conform indicațiilor din acest capitol. Dacă produsul nu trece oricare dintre următoarele verificări, contactați agentul de service pentru reparații. ATENŢIE: Toate activitățile de service și de reparații de pe aparat necesită instruire specială. Acest lucru este adevărat în special în legătură cu echipamentul de

746 - 005 - 04.11.2020 167siguranță al aparatului. În cazul în care

aparatul dvs. nu trece de oricare dintre verificările descrise mai jos, trebuie să vă contactați agentul de service. Atunci când achiziționa și oricare dintre produsele noastre, garantăm disponibilitatea reparațiilor și service-ului profesionist. Dacă vânzătorul cu amănuntul care vă vinde aparatul nu este dealer de service, solicitați-i adresa celui mai apropiat agent de service. Instrucțiuni de siguranță pentru întreținere AVERTISMENT: Înainte de a efectua lucrări de întreținere, citiți instrucțiunile de avertisment de mai jos. AVERTISMENT: Opriți întotdeauna produsul înainte de a efectua orice operațiune de întrețirere ale accesoriului de tăiere. Aveți grijă, accesoriul se poate mișca și după eliberarea accelerației/întrerupătorului. Asigurați-vă că accesoriul s-a oprit complet. Dacă aveți un produs care funcționează cu benzină, deconectați cablurile de înaltă tensiune de la bujie. Dacă aveți un produs care funcționează cu baterie, scoateți bateria.

• Verificați întreg produsul înainte de a începe să lucrați. Înlocuiți componentele deteriorate.

• Verificați dacă toate apărătorile și capacele sunt complete și fixate bine. Verificați toate șuruburile și toate piulițele.

• Dacă aveți un produs care funcționează cu benzină, asigurați-vă că nu există scurgeri de carburant.

• Verificați dacă tamburii periei nu sunt deteriorați și nu prezintă semne de fisuri sau alte daune. Asamblarea Asamblarea accesoriului

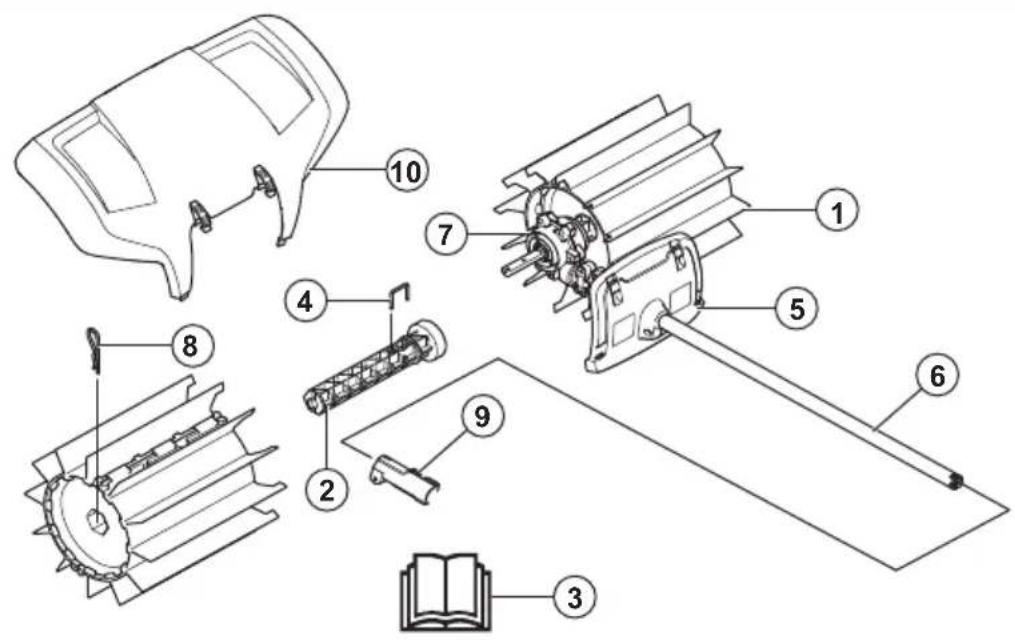

168 746 - 005 - 04.11.20201. Apăsați unul dintre axurile tamburului (A) pe unul dintre cei doi arbori conducători de ieșire din carcasa angrenajului (F). Rotiți axul tamburului, dacă este necesar, astfel încât orificiul pentru știft să se afle deasupra orificiului corespunzător din arborele conducători.

2. Fixați arborele rolei cu știftul de blocare (B).

3. Înșurubați unul dintre tamburii periei (C) pe arborele

montat. Capătul cu lamelele de cauciuc extinse este montat cel mai aproape de carcasa angrenajului. Apăsați tamburul periei.

4. Fixați rola pe arbore cu un știft cu cap și gaură (D).

Atunci când montați apăsați ușor capătul înăuntru.

5. Repetați acești pași pentru a monta puntea și rola pe

partea opusă. Tamburii sunt identici dar trebuie montați cu lamelele din cauciuc extinse spre carcasa angrenajului.

6. Montați apărătoarea de noroi cu ajutorul capselor

(E). Nota: Pentru asamblarea accesoriilor pe un produs de bază, consultați manualul produsului respectiv. Funcţionarea Pornirea produsului cu motorul rece Dacă aveți un produs care funcționează cu benzină, respectați aceste instrucțiuni pentru a porni produsul cu motorul rece.

1. Porniți produsul de bază pentru încălzire și apoi

2. Montați accesoriul conform instrucțiunilor de

3. Atunci când reglați carburatorul, asigurați-vă că

tamburii periei sunt fixați pe sol și că nu se află nimeni în apropiere.

4. Asigurați-vă că tamburii funcționează la ralanti.

5. Asigurați-vă că mânerul și elementele de siguranță

sunt în stare bună de funcționare. Nu utilizați niciodată un produs care nu are o piesă sau care a fost modificat în afara specificațiilor sale. Utilizarea accesoriului Dispozitivul de măturat funcționează cel mai bine atunci când lamelele din cauciuc pot aluneca sau „bate” pe suprafața de lucru. Tamburii de perie noi sau înlocuiți tind să se fixeze sau să tragă pe suprafețe dure și, prin urmare, trebuie „rodați” bine înainte de utilizare. Acest lucru se poate face ușor prin funcționarea produsului la accelerație/viteză maximă timp de 3-5 minute în pietriș liber sau pe material rugos similar. După rodaj, dispozitivul de măturat va putea deplasa cantități mari de material, de la zăpadă sau apa băltită până la obiecte mai grele, precum pietrișul sau așchiile de lemn. În timp, veți afla cum funcționează dispozitivul de măturat, dar trebuie să respectați măsurile de precauție pentru siguranță chiar de la început.

1. Lăsați dispozitivul de măturat să funcționeze la

accelerație/viteză maximă (sau aproape maximă) cu lamelele de cauciuc sprijinite pe suprafață. Nota: Este obositor și inutil să ridicați sau să mențineți lamelele de cauciuc deasupra suprafeței, atunci când lucrați.

2. Atunci când curățați suprafețe înguste, precum alei,

produsul poate fi utilizat astfel încât să proiecteze materialele înainte. Dacă doriți să lucrați pe suprafețe mai largi, trebuie să lucrați în unghi, astfel încât materialele să fie degajate în șiruri laterale. Șirurile care conțin materiale ușoare pot fi colectate într-un rând sau la un loc pentru îndepărtare ulterioară, în timp ce materialele dure sau mai voluminoase pot necesita colectarea în mai multe șiruri.

3. Pentru a ajunge în colțuri, scoateți apărătoarea de

noroi, slăbiți cuplajul accesoriului și rotiți accesoriului jumătate de rotație. AVERTISMENT: Apoi resturile vor fi aruncate înapoi spre utilizator. Utilizați o viteză mai mică atunci când vă deplasați cu spatele și rețineți că vă puteți împiedica ușor de materialele proiectate.

746 - 005 - 04.11.2020 1694. Mențineți un unghi mic de lucru față de suprafață. Un

unghi de lucru prea mare înseamnă că dispozitivul de măturat tinde să se deplaseze spre dvs. și riscați să pierdeți controlul produsului. Întreținerea Introducere Mai jos veți găsi câteva instrucțiuni generale de întreținere. Dacă aveți nevoie de informații ulterioare, vă rugăm contactați atelierul de service. Efectuarea operațiilor de întreținere a accesoriului ATENŢIE: Lucrul cu dispozitivul de măturat are loc adesea în condiții de praf. Dacă aveți un produs care funcționează cu benzină, este extrem de important să aveți grijă regulat de întreținerea filtrului de aer, de multe ori zilnic. Filtrul de aer trebuie uns pentru a funcționa satisfăcător. Pentru instrucțiuni de întreținere, consultați manualul de utilizare al unității de alimentare. AVERTISMENT: Carcasa angrenajului devine fierbinte după utilizarea dispozitivului. Pentru a evita să vă ardeți nu atingeți carcasa angrenajului.

1. Asigurați-vă că tamburii periei nu se rotesc când

accelerația/întrerupătorul este eliberat.

2. Verificați ca tamburii periei să nu fie deteriorați sau

fisurați. Înlocuiți tamburii periei, dacă este necesar.

3. Suspendați peria, atunci când o depozitați pe

perioade lungi. Transportul, depozitarea şi eliminarea Transport și depozitare Dacă transportați accesoriul pe un alt vehicul, utilizați întotdeauna dispozitive de fixare aprobate și asiguraţi-vă că acesta este fixat bine. Înainte de depozitarea pe termen lung, asigurați-vă că accesoriul este curat și că i s-a efectuat un service complet. Date tehnice Date tehnice pentru produse care funcționează pe benzină Dispozitiv de măturat Lățime tambur perie, mm 590 Greutate Greutate, kg 6,5 170 746 - 005 - 04.11.2020Dispozitiv de măturat Emisii de zgomot

Nivel de putere acustică, măsurat în dB(A) 105 Nivel de putere acustică garantat L

Nivel de presiune a zgomotului echivalent pentru urechile operatorului, măsurat con- form EN ISO 22868 , dB (A):

Nivelele echivalente de vibrații (a hv,eq ) la mânere, măsurate în conformitate cu , m/s

Mânere față/spate 4,4/5,1 Date tehnice pentru produse care funcționează pe baterii 325iLK+ Accesoriu dispozitiv de măturat SR600-2 Lățime tambur perie, mm 590 Greutate Greutate, kg 2,3+6,5 Emisii de zgomot

Nivel de presiune a zgomotului echivalent pentru urechile operatorului, măsurat con- form ISO 22868, dB (A):

Nivelurile de vibrații la mânere, măsurate în conformitate cu EN 62841-1, m/s

Emisiile de zgomot din mediul înconjurător măsurate ca putere a sunetului (L

) în conformitate cu directiva CE 2000/14/ EC. Nivelul de putere a sunetului raportat pentru aparat a fost măsurat cu accesoriul original de tăiere care emite cel mai ridicat nivel. Diferența dintre puterea garantată a sunetului și cea măsurată este aceea că puterea garantată a sunetului include, de asemenea, dispersia în rezultatul de măsurare și variațiile dintre diferitele utilaje ale aceluiași model conform Directivei 2000/14/ EC.

Datele raportate pentru nivelul echivalent de presiune a sunetului pentru dispozitiv includ o dispersie statistică tipică (deviere standard) de 1 dB (A).

Datele raportate pentru nivelul echivalent de vibrații includ o dispersie statistică tipică (abatere standard) de 1 m/s

Datele raportate pentru nivelul de putere acustică pentru utilaj au o dispersie statistică tipică (deviație stand- ard) de 3 dB (A) și au fost măsurate cu accesoriul original care oferă cel mai înalt nivel.

Datele raportate pentru nivelul de presiune a zgomotului pentru utilaj au o dispersie statistică tipică (deviație standard) de 3 dB (A) și au fost măsurate cu accesoriul original care oferă cel mai înalt nivel.

Datele raportate pentru nivelul de vibrații prezintă o dispersie statistică tipică (abatere standard) de 2 m/s

Pentru compararea nivelurilor de vibrații dintre produsele cu baterie și cele cu benzină folosiți calculatorul de vibrații. https://www.husqvarna.com/uk/services-solutions/vibration-calculator/.

746 - 005 - 04.11.2020 171Declarație de conformitate CE

Declarație de conformitate CE - pentru produse care funcționează cu benzină Husqvarna AB, SE-561 82 Huskvarna, Suedia, tel.: +46‐ 36‐146500, declară că dispozitivul de măturat Husqvarna SR600-2, cu serii din 2019 și ulterioare (anul este specificat clar pe plăcuța de identificare, urmat de serie), respectă cerințele DIRECTIVEI CONSILIULUI:

• din 17 mai 2006 „referitoare la utilaje” 2006/42/CE

• din 8 iunie 2011 „restricțiile de utilizare a anumitor substanțe periculoase cu echipamente electrice și electronice” 2011/65/UE

• din 8 mai 2000 „referitoare la emisiile de zgomot în mediul înconjurător” 2000/14/CE. Următoarele standarde au fost aplicate pentru produsele pe benzină:

SS-EN ISO 12100:2010, EN 50581:2012

Organismul notificat a efectuat teste de tip CE în conformitate cu articolul 12, punctul 3b, din directiva cu privire la mașini (2006/42/CE). Certificatul pentru examinările de tip CE în conformitate cu anexa IV are numărul: SEC/15/2413 - Husqvarna SR600-2 Huskvarna , 2019-06-24 Per Gustafsson, Director de Dezvoltare (Reprezentant autorizat pentru Husqvarna AB și responsabil cu documentația tehnică) Declarație de conformitate CE - pentru produse care funcționează cu baterii Husqvarna AB, SE-561 82 Huskvarna, Suedia, tel.: [phone], declară că dispozitivul de măturat Husqvarna SR600-2 cu unitate de alimentare Husqvarna 325iLK cu serii din 2019 și ulterioare (anul este specificat clar pe plăcuța de identificare, urmat de serie), respectă cerințele DIRECTIVEI CONSILIULUI:
